現代の統合通信プロジェクトでは、システムは電話、無線、カメラ、スピーカー、ディスパッチ画面を単に集めたものではありません。安定した音声通話、ビデオセッション、緊急アラート、インターコム呼び出し、録音処理、GISベースのディスパッチ操作の背後には、情報を登録し、ルーティングし、変換し、表示し、管理するための階層型アーキテクチャがあります。

最も重要な構成要素はサーバー、ゲートウェイ、端末の3つです。この3層を理解することで、システムインテグレーター、プロジェクト担当者、エンジニアリングチームは、機器選定、容量見積もり、異なる通信ネットワーク接続の前に、より明確な設計を行えます。

システム導入前に明確な構造を作る

多くの通信プロジェクトが難しくなる理由は、すべての機器を明確な構造なしにまとめて議論してしまうためです。SIP電話、ディスパッチコンソール、無線ゲートウェイ、録音サービス、映像アクセスユニット、プラットフォームサーバーは同じソリューションに登場しますが、それぞれ役割は異なります。

サーバー層は中核交換、登録、管理、メディア処理、録音、プラットフォームサービスを提供します。ゲートウェイ層は外部システムまたは非SIPシステムをIP通信プラットフォームに接続します。端末層は、オフィス、制御室、産業現場、緊急ポイント、公共エリア、車両、トンネル、キャンパス、遠隔施設の利用者に実際の機能を提供します。

この階層的な考え方は、ユニファイドコミュニケーション、緊急指揮、産業ディスパッチ、公共放送、映像連携、マルチネットワーク統合で特に重要です。システムをオープンで拡張可能にし、保守を容易にします。

従来の交換からソフトウェアベースのプラットフォームへ

初期の通信システムは主に回線交換式の電話交換機を中心に構築されていました。電話回線は物理的な交換設備で接続され、ネットワーク全体は専用の電話インフラに強く依存していました。この構造では、サーバー、ゲートウェイ、端末の概念は現在ほど明確に分かれていませんでした。

IPネットワークとVoIP技術の発展により、通信交換は徐々にソフトウェアベースのアーキテクチャへ移行しました。音声、映像、シグナリング、ユーザー登録、ディスパッチ制御、管理サービスはIPネットワーク上で動作できるようになりました。この変化により、機器をネットワーク内の位置と機能で分類する必要が生まれました。

ソフトスイッチベースのシステムでは、SIPがセッション制御の最も一般的な標準の一つになっています。機器が互換性のあるシグナリングおよびメディア標準に従っていれば、従来のハードウェア交換だけに依存せず、ソフトウェアプラットフォームで各種サービスを構成できます。

中核サービスを調整するプラットフォーム層

サーバーは通常、統合通信システムの中心です。多くのプロジェクトでは、プラットフォームは1台または複数のSIPサーバーを中心に構築されます。これには、シグナリングサーバー、メディアサーバー、認証サーバー、プロキシサーバー、録音サーバー、録画サーバー、ユーザー管理サーバー、GISマップサーバー、Web管理プラットフォームなどが含まれます。

サーバー層の主な価値は、重要な通信機能をソフトウェアで実現することです。これにより、システムの拡張、更新が容易になり、固定的なハードウェアだけの構成よりもコスト面で有利になる場合があります。

サーバー層が通常処理する内容

典型的な統合ディスパッチサーバーは、SIPユーザー管理、内線登録、音声交換、映像交換、音声ディスパッチ、映像ディスパッチ、GISディスパッチ、録音、映像保存、権限管理、システム設定、バックグラウンド管理をサポートできます。

大規模システムでは、容量と安定性を高めるために、シグナリングとメディア処理を別々のサーバーに分離することがあります。中小規模のプロジェクトでは、分散サーバークラスターを必要としない場合が多く、これらのサービスを1台の物理サーバーまたは仮想サーバーに展開できます。

そのため、実際の導入で多くの独立サーバーが見えない場合があります。機能は存在していますが、1台のプラットフォームサーバーまたはコンパクトなサーバーグループに統合されているのです。

集中型ソフトウェアサービスが重要な理由

集中型サーバーサービスは重複設定を減らし、ユーザー管理をより一貫させます。SIPユーザー、ディスパッチ権限、録音ルール、呼グループ、緊急番号、ページングゾーン、端末登録情報はプラットフォーム側で管理できます。

これは将来の拡張にも役立ちます。IP電話、SIPインターコム、IPスピーカー、緊急ヘルプポイント、映像端末、ディスパッチ席が増えても、システム全体を再設計することなく標準設定で管理できます。

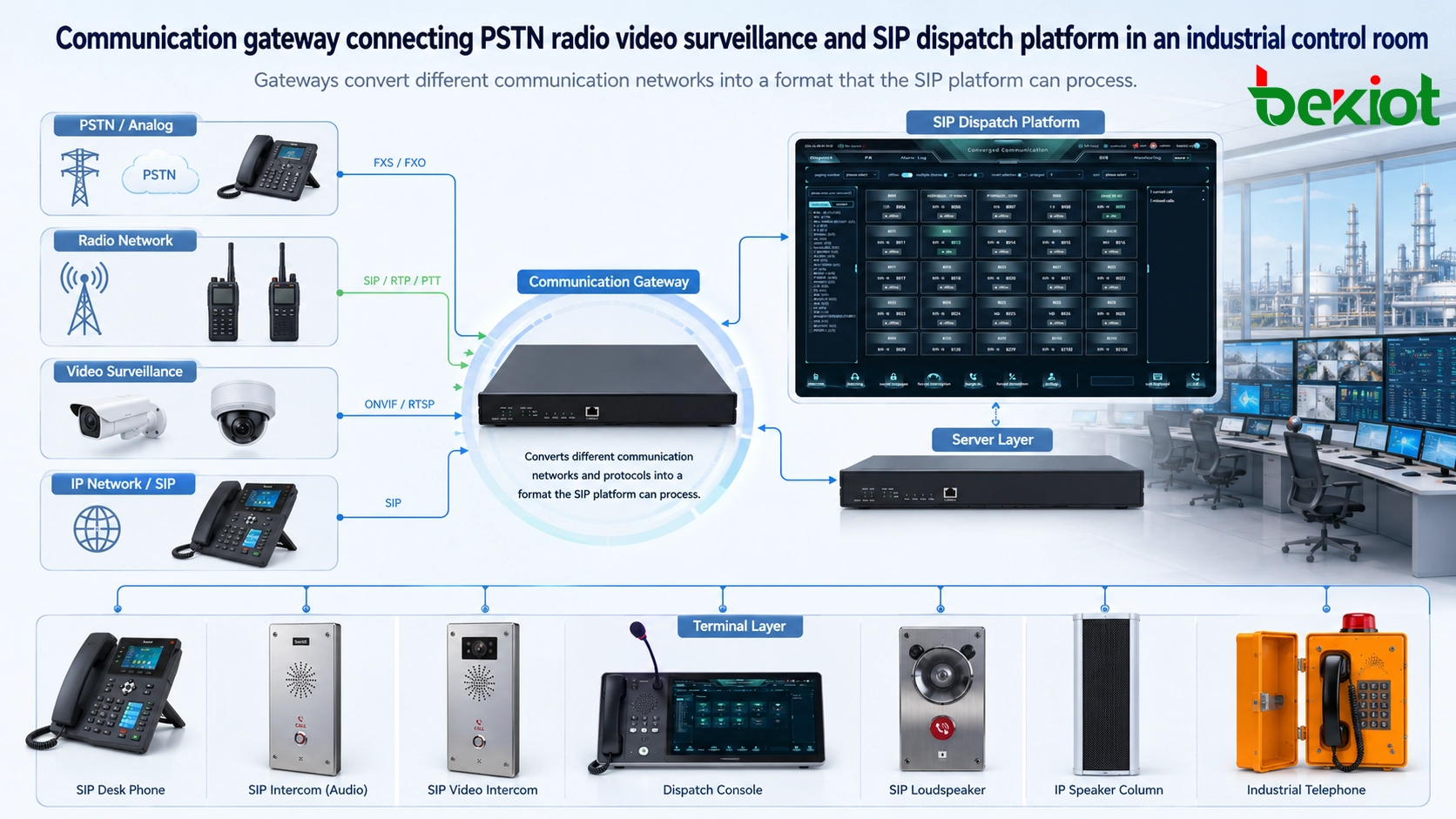

異なるネットワークを接続する相互接続層

SIPベースの通信は柔軟ですが、実際のプロジェクトがSIP機器だけで構成されることはほとんどありません。多くの現場では、従来の電話回線、アナログ電話、公衆電話網、無線システム、映像監視システム、アラーム、公共放送、その他の第三者プラットフォームとの接続が必要です。

これらの外部システムは、異なるネットワーク構造、シグナリング方式、メディア形式、通信プロトコルを使用している場合があります。SIPベースのソフトスイッチプラットフォームと直接通信できないことも多いため、ゲートウェイが必要になります。

重いプラットフォーム改造ではなくゲートウェイを使う理由

理論上、サーバープラットフォームをすべての第三者プロトコルに直接対応させることはできます。しかし、この方法は中核プラットフォームを複雑で重く、保守しにくいものにしがちです。新しいネットワークを追加するたびに新たな統合作業が必要になり、ソフトスイッチのオープンでモジュール化された利点が失われます。

より良い方法は、専用ゲートウェイ機器を使用することです。各ゲートウェイは電話接続、無線接続、映像接続、ページング接続、アラーム連携など特定のシステム間接続に集中します。サーバープラットフォームは標準化されたSIPワークフローで通信サービスを処理し続けられます。

代表的なゲートウェイ用途

電話システム統合では、FXS、FXO、E1、VoIPゲートウェイが既存電話回線やアナログ内線をIP通信プラットフォームに接続できます。トランキング無線やプッシュ・トゥ・トークの統合では、RoIPゲートウェイが無線音声チャネルをディスパッチシステムに橋渡しできます。映像連携では、映像アクセスゲートウェイが監視映像や現場映像を指揮プラットフォームに取り込めます。

この分業により中核プラットフォームはすっきり保たれます。ゲートウェイはプロトコル変換とメディア変換を担当し、サーバーは登録、ルーティング、ディスパッチ、録音、システム管理を担当します。

機能が見えるユーザー側の層

端末はユーザーが実際に操作する機器です。サーバーとゲートウェイは通常、機器室、サーバールーム、制御センター、バックエンドネットワークに配置されます。端末は、デスク、入口、トンネル、緊急ステーション、工場、プラットフォーム、倉庫、車両、指揮センターなど通信が行われる場所に設置されます。

スマートフォンは端末の分かりやすい例です。多くのユーザーはバックエンドがシグナリング交換、メディアルーティング、認証をどう行うかを気にしません。重要なのは、通話できるか、アラートを受けられるか、映像を表示できるか、助けを呼べるか、音声を流せるか、正しい相手に素早く接続できるかです。

端末はデスク電話だけではない

多くのプロジェクトで最も一般的な端末はIP電話です。通常はデスクに設置され、オフィスユーザー、オペレーター、受付、ホテルフロント、制御室、サービスカウンターに音声または映像通信を提供します。

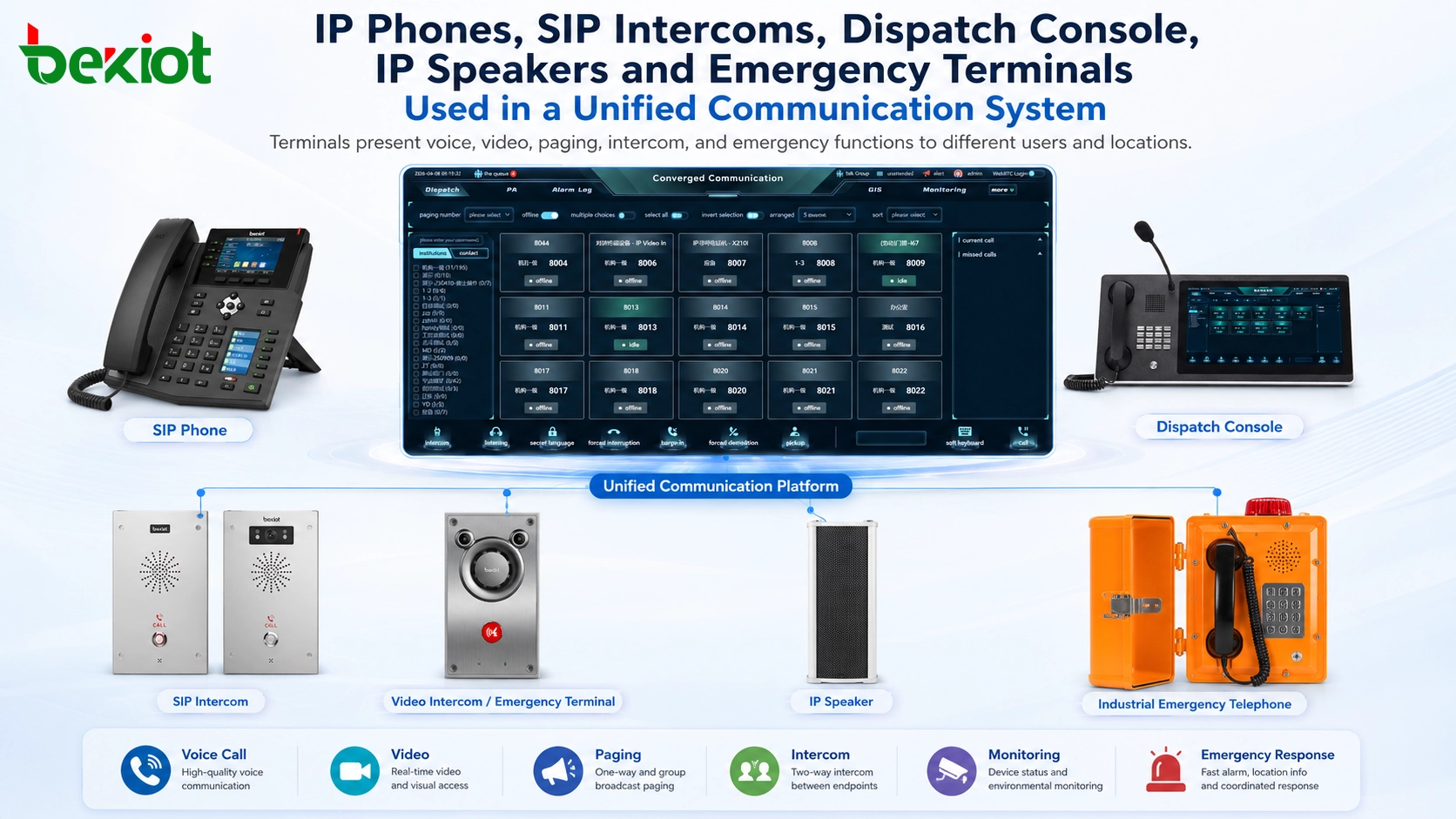

しかし端末の範囲はもっと広いです。SIP電話、ビデオ電話、スマート端末、ディスパッチコンソール、IPスピーカー、SIPインターコム、緊急ヘルプポイント、産業用電話、SIPカメラ、公共放送端末、ドアインターコム、堅牢な現場端末などが含まれます。

各端末は機能の提示に重点を置きます。サーバーはユーザーアカウント、内線番号、パスワード、権限、グループ、サービスプロファイルを作成します。認証と登録の後、端末はプラットフォームが提供する通信サービスを利用できます。

プロトコル適合が重要な理由

端末はシステムの通信プロトコルとサービス要件に適合している必要があります。SIPベースのソリューションでは、SIP互換性、コーデック対応、PoE給電、ネットワークセキュリティ、音質、環境保護、プラットフォーム相互運用性を導入前に確認する必要があります。

例えばオフィス電話は内線通話や転送を重視しますが、緊急端末はワンボタン通話、ハンズフリー、防水筐体、アラーム連携、屋外や産業環境での安定動作を必要とします。

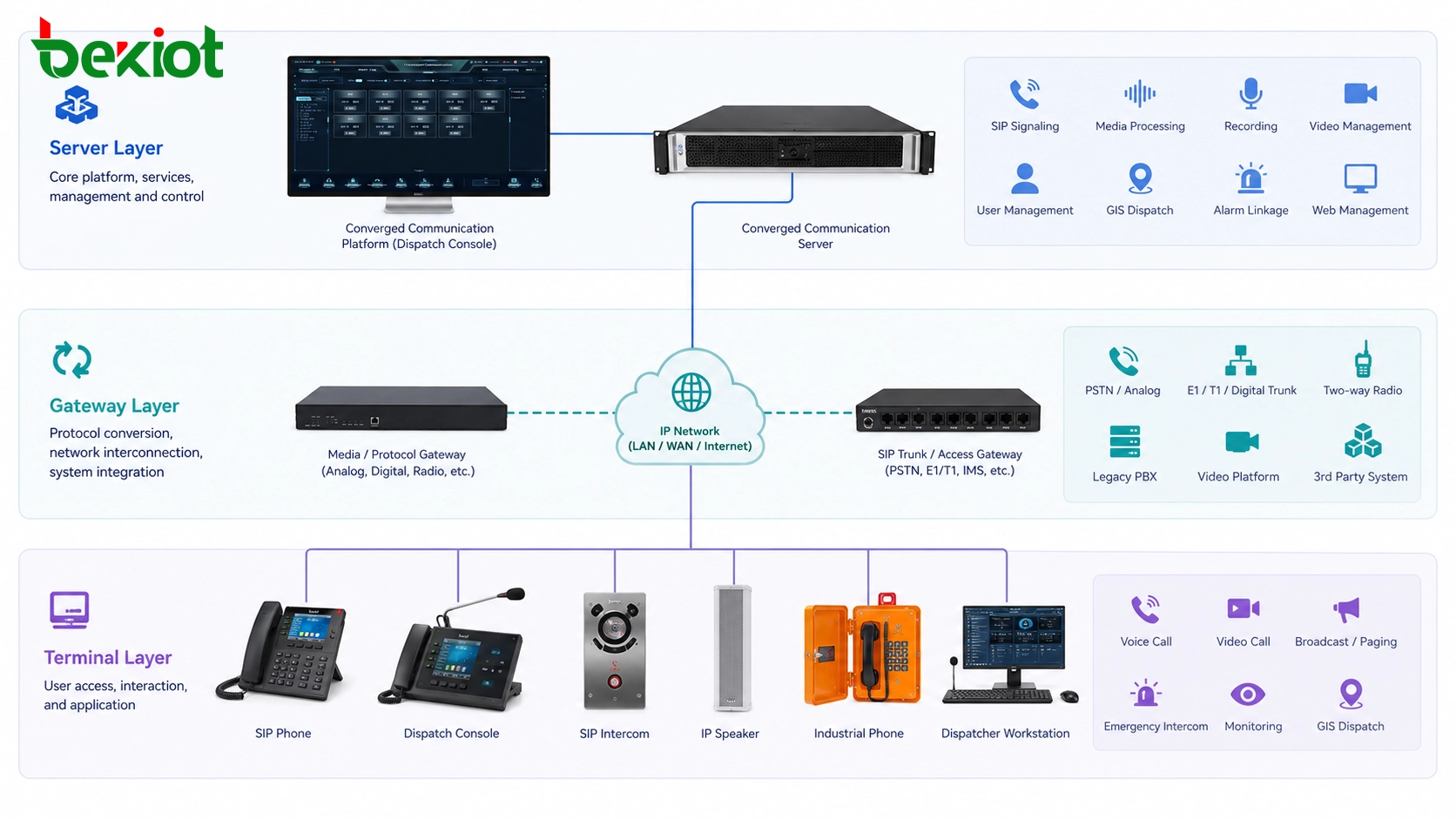

実際のプロジェクト向けの実用的なアーキテクチャ

よく設計されたソリューションでは、サーバー、ゲートウェイ、端末を孤立した製品として扱いません。同じアーキテクチャの中でそれぞれの責任を定義します。サーバーは集中制御を提供し、ゲートウェイは相互接続を実現し、端末はユーザー向けアプリケーションを提供します。

この構造は、企業統合通信、緊急指揮センター、産業ディスパッチシステム、交通通信、公共安全プラットフォーム、エネルギー施設、キャンパス通知、ホテル通信、マルチサイト運用管理など多くのプロジェクトに適しています。

SIP電話、産業用端末、RoIPアクセス、音声ゲートウェイ、ディスパッチプラットフォーム、緊急通信端末が必要なプロジェクトでは、Becke Telcom / Becke Communicationsを実用的な製品およびソリューションの参考として検討できます。

ディスパッチ、緊急、産業シナリオでの価値

サーバー・ゲートウェイ・端末モデルは柔軟なソリューション設計を支えるため価値があります。指揮センターではディスパッチ席、GIS地図、録音、映像連携、無線アクセス、電話アクセス、緊急呼び出しポイントが必要になる場合があります。工場ではIP電話、産業用電話、SIPスピーカー、アラーム連携、ページングゾーン、制御室通信が必要になる場合があります。交通プロジェクトではトンネル電話、駅インターコム、公共放送、CCTV連携、集中ディスパッチが必要になる場合があります。

これらの要件は大きく異なりますが、アーキテクチャの論理は一貫しています。サーバーは通信サービスを編成し、ゲートウェイは異なるネットワークを接続し、端末は実際のユーザーの場所に通信能力を届けます。

これは現代の統合通信システムの主な利点の一つです。オープンプロトコルとモジュール型アクセスを利用することで、プラットフォームはより多くの機能、より多くの端末タイプ、より安定したエコシステムをインテグレーター、メーカー、運用者、エンドユーザーに提供できます。

導入前の設計チェックリスト

ソリューション導入前に、プロジェクトチームはSIPユーザー数、同時通話要件、録音要件、映像アクセス要件、GIS連携、無線統合、電話網アクセス、公共放送ゾーン、端末設置環境、将来の拡張計画を確認する必要があります。

次に、サービスを1台のサーバーに展開するか、複数サーバーに分離するかを決めます。多くの中小規模プロジェクトでは、統合ディスパッチサーバー1台で十分な場合があります。大規模プロジェクトでは、シグナリング、メディア、録音、映像、管理サービスの独立展開または冗長設計が必要になる場合があります。

ゲートウェイ選定は接続すべきシステムに基づくべきです。端末選定は実際の利用環境、ユーザー行動、保護レベル、音声要件、設置方法、プラットフォーム互換性に基づくべきです。

FAQ

プロジェクトチームはサーバー容量をどのように見積もるべきですか？

容量は登録ユーザー数、同時通話数、ビデオセッション数、録音チャネル数、ディスパッチ席数、ストレージ要件、統合サービスに基づいて見積もるべきです。小規模な音声のみのシステムと、映像、GIS、録音を含む大規模指揮プラットフォームでは必要なサーバー資源が大きく異なります。

既存のアナログ電話や従来の電話回線は引き続き使用できますか？

はい。既存の電話資源は通常、適切な電話ゲートウェイを通じて接続できます。これにより、アナログ電話、PSTN回線、PBX資源を再利用しながら、主要プラットフォームをIPベース通信へ移行できます。

ゲートウェイはサーバーの近くに置くべきですか、それとも現場機器の近くに置くべきですか？

配線、ネットワーク品質、保守アクセス、接続するシステムの種類によって異なります。集中管理のため制御室に置かれるゲートウェイもあれば、配線を減らすために無線機器、アナログ回線、PAアンプ、現場システムの近くに設置されるものもあります。

このアーキテクチャで音声品質に影響する要因は何ですか？

音声品質はネットワーク遅延、パケットロス、コーデック選択、エコー制御、端末マイク品質、スピーカー設計、PoE安定性、ゲートウェイ性能、サーバーのメディア処理能力の影響を受けます。ネットワーク設計は機器選定と同じくらい重要です。

拡張後もシステムを保守しやすくするにはどうすればよいですか？

最善の方法は、プラットフォームアーキテクチャをモジュール化して保つことです。サーバーは標準化されたサービスロジックを処理し、ゲートウェイは外部プロトコル変換を担当し、端末は選定したプラットフォームと互換性を維持する必要があります。明確な文書、統一された命名規則、リモート管理ツールも長期保守に役立ちます。
