ブロードバンドアドホックネットワークは、固定ネットワークインフラに依存せず、一時的なブロードバンドカバレッジを構築するために設計された無線通信ソリューションです。自己組織化ネットワーク技術を用いて、車両、現場チーム、指揮所、ドローン、可搬端末、遠隔アクセス機器の間に柔軟なデータリンクを形成します。

上位アプリケーションから見ると、ブロードバンドアドホックネットワークは複雑な単独システムとして理解すべきではありません。その本質的な役割は、Ethernet ケーブル、光ファイバーリンク、WiFi、4G、5G と同じように、データ伝送チャネルを提供することです。違いは、固定ネットワークアクセスが利用できない、損傷している、整備が遅れている、または延伸が難しい現場環境で迅速に展開できる点にあります。

一時的なブロードバンドリンクが重要な理由

多くの緊急、軍事、産業、救助、IoT の場面では、業務プラットフォームが存在するかどうかが主な課題ではありません。本当の課題は、固定ネットワークが現場に届かないとき、音声、映像、位置情報、データをどのように指揮センターへ戻すかです。

ブロードバンドアドホックネットワークは、複数の無線ノードが自律的に組織化し、マルチホップルーティングでデータを中継できるようにすることで、この問題を解決します。そのため、迅速なブロードバンドカバレッジ、一時指揮所、移動パトロールチーム、災害救助、遠隔点検、現場映像伝送に適しています。

この技術は通常、自己組織化、マルチホップルーティング、高帯域、動的トポロジーという重要な特徴と関連しています。これらの機能により、ノードが移動したり、展開エリアが変化したり、単一の通信経路が不安定になったりした場合でも、ネットワークは調整できます。

ソリューションのポイント：ブロードバンドアドホックネットワークは単なる通信機器セットではありません。通常のネットワークインフラが利用できない場所で、音声、映像、指揮、IoT、緊急対応などの他のプラットフォームを機能させる柔軟なブロードバンドデータ層です。

現場展開における主要機器

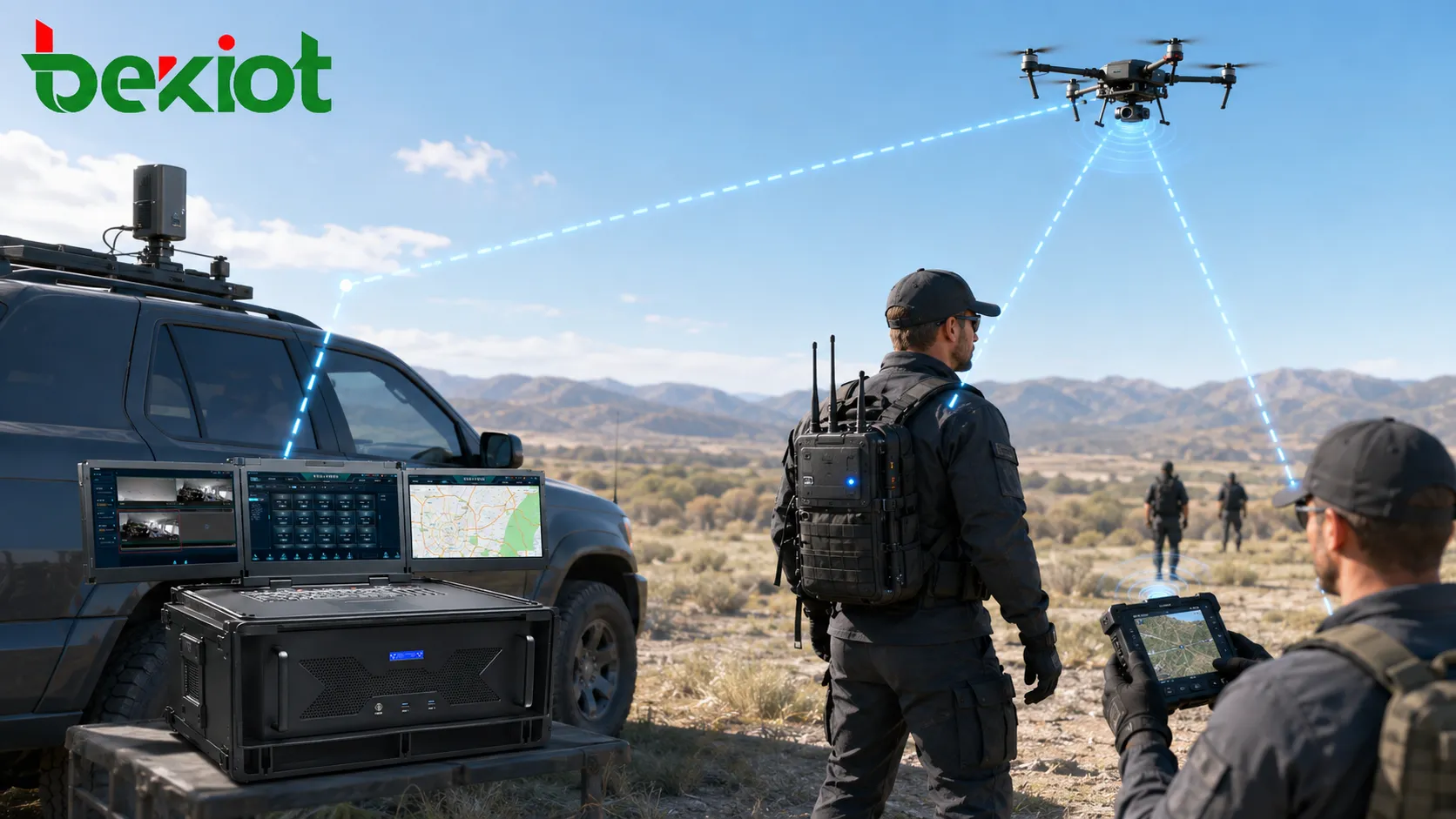

ブロードバンドアドホックネットワーク機器は、展開環境と使用方法に応じていくつかの一般的なタイプに分けられます。主なカテゴリには、車載ユニット、背負い型ユニット、ハンドヘルド端末、空中ユニットがあります。それぞれのタイプは、現場通信全体の構成の中で異なる役割を担います。

車載ユニットは通常、指揮車、緊急車両、パトロール車両、または移動通信プラットフォームに設置されます。ラック型または固定設置型の設計を採用し、外部通信アンテナに接続し、Ethernet を通じて車両のローカルネットワークと連携できます。このようにして、車両ネットワークはブロードバンドアドホックネットワークを通じて外部へ拡張できます。

多くの展開では、車載アドホック無線機の重量は 10 kg 未満で、IP54 の保護等級に達する場合があります。これにより、移動指揮車、一時的な現場ステーション、より高い設置安定性が求められる車両ベースのブロードバンド拡張に適しています。

一時カバレッジを広げる可搬型ノード

背負い型機器は、人員が携行して展開するために設計されています。小型のハンドヘルド端末と比べると、背負い型ユニットは通常、より強い電源能力と高い伝送能力を備えます。広い現場エリアに複数のノードを配置し、段階的にネットワークを延伸する必要がある場合に有用です。

典型的な背負い型ブロードバンドノードは 8 kg 未満の重量で、IP67 の保護要件を満たす筐体を使用する場合があります。これにより、救助現場、山岳地帯、洪水対策区域、一時警備区域、遠隔建設現場など、より厳しい屋外環境で動作できます。

複数の背負い型ユニットを一緒に展開すると、無線ブロードバンドメッシュに近い構造を形成できます。各ノードが別のノードへデータを中継できるため、単一のポイントツーポイントリンクだけでは不十分な場合に、カバレッジ距離を伸ばすことができます。

個人ユーザー向けのハンドヘルド端末

ハンドヘルドブロードバンド端末は、個人用の現場端末として使われることもあり、移動する人員向けに設計されています。一般に、この種の機器は 2 kg 未満の重量にできるため、オペレーター、救助隊員、点検チーム、警備員が現場作業中に携行しやすくなります。

以前のハンドヘルドユニットは比較的大きいことが多かったものの、新しい設計では業務用無線端末に近いサイズにできます。多くのハンドヘルド機器は、プッシュツートーク、外付けヘルメットカメラ、ショルダーマイク、映像リターン、位置報告、移動指揮機能などの業務アプリケーションとも組み合わせられます。

これにより、ハンドヘルド端末は単なるネットワークノード以上のものになります。現場ユーザーの通信入口となり、データアクセスと、音声、画像、リアルタイム連携のための実用的なアプリケーション機能を同時に担うことができます。

高さとカバレッジを拡張する空中ノード

空中ブロードバンドノードは、ドローン技術の発展と密接に関係しています。多くの現場環境では、無線カバレッジは地形、建物、植生、山岳、その他の障害物によって制限されます。地上リンクが遮られる場合、ノードの高さを上げることは、カバレッジを改善する最も直接的な方法の一つです。

無線カバレッジを改善する方法は一般に二つあります。アンテナ高を上げることと、送信電力を上げることです。しかし、電力を上げることは常に現実的とは限らず、地形条件が信号を遮ることもあります。ドローン搭載ノードは高所の中継点として機能し、地上機器では届きにくいエリアへネットワークを到達させるのに役立ちます。

ブロードバンドアドホック無線機を空中へ持ち上げることで、ドローンはより高い無線中継位置を作れます。これにより、見通し条件を改善し、一時カバレッジを広げ、現場チーム、車両、指揮所、遠隔映像ソースの間の通信をより安定させることができます。

実際のプロジェクトでのネットワーク利用

ブロードバンドアドホックネットワークは、主にネットワーク接続チャネルを提供するために使用されます。そのため、多くの機器には Ethernet ポートと WiFi アクセスが搭載されています。これらのインターフェースにより、コンピューター、ゲートウェイ、カメラ、ルーター、現場端末、ビデオエンコーダー、その他の業務機器を接続しやすくなります。

最も単純な例は二点間の展開です。複数のブロードバンドアドホック無線機を二つの地点の間に配置できます。両端ではコンピューターを Ethernet で接続します。無線リンクが形成されると、二台のコンピューターは一時的なブロードバンドネットワークを通じて通信できます。

実際のプロジェクトでは、同じ考え方をより複雑な用途へ拡張できます。現場指揮車はローカルエリアネットワークを遠隔チームへ接続できます。一時的な救助現場は映像とデータを指揮所へ送信できます。遠隔監視ポイントは無線リンクでカメラストリームを戻せます。移動チームはアドホックノードが提供する WiFi を通じて現場ネットワークへアクセスできます。

通信が途絶した環境での緊急カバレッジ

ブロードバンドアドホックネットワークは、通常の通信インフラが利用できない、または信頼できない途絶環境で特に有用です。これには、災害地域、道路寸断、停電、ネットワーク回線の損傷、遠隔救助区域、一時指揮場所などが含まれます。

このような条件では、アドホックネットワークは、可搬型高スループット衛星局、複数 SIM のボンディングインターネット機器、4G/5G ルーター、その他のバックホール機器と連携できます。アドホックネットワークが現場のローカルネットワークを拡張し、衛星またはセルラーのボンディングリンクが収集データを遠隔指揮センターへ戻します。

この構成が有用なのは、指揮センターがすべての現場機器の近くに物理的にいる必要がないためです。現場ネットワークはローカルの映像、音声、データを収集し、それを衛星、4G、5G、またはボンディングインターネットリンクを通じて転送し、遠隔指揮、監督、意思決定に利用できます。

ドローン映像バックホールと現場共有

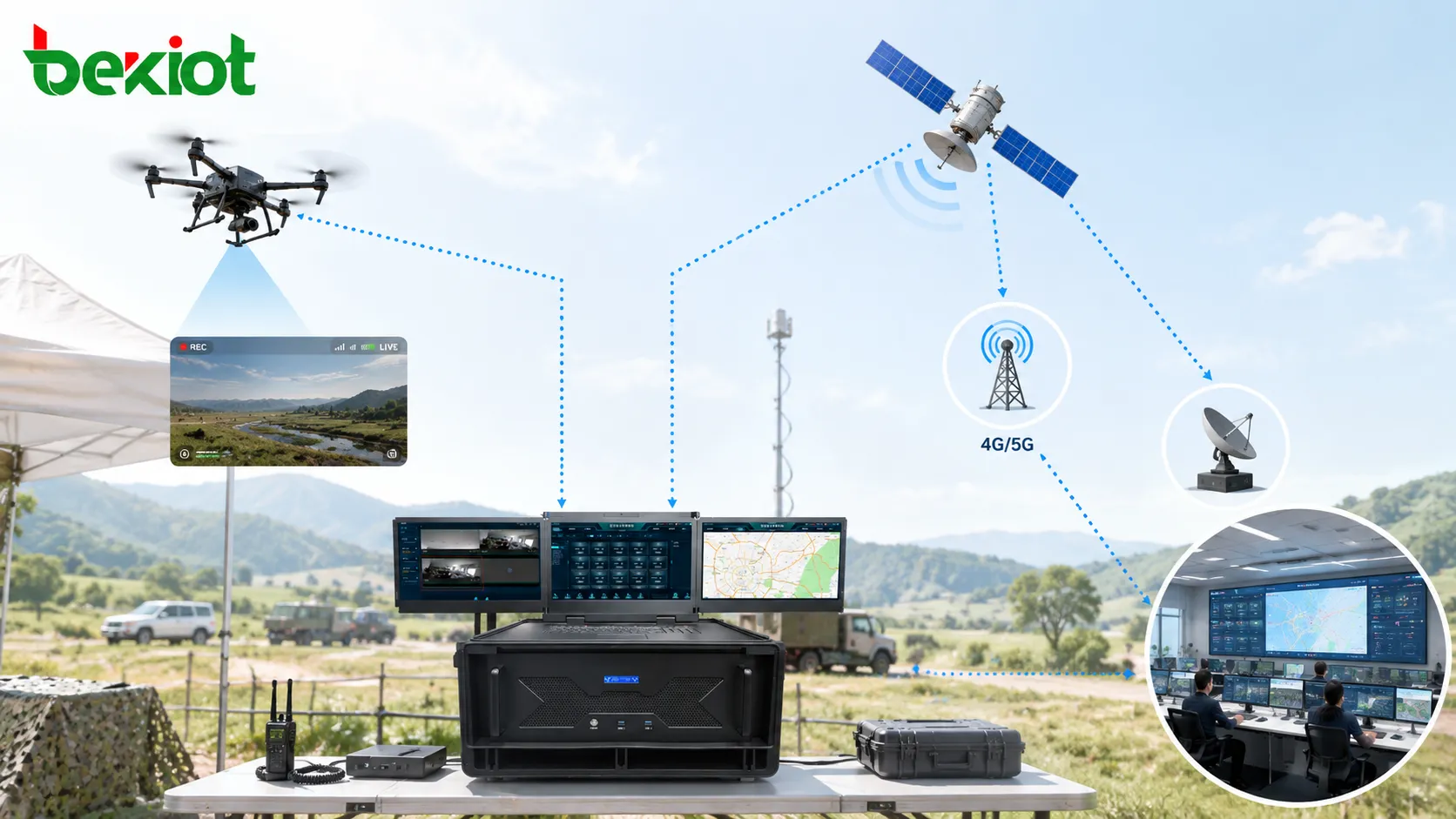

ドローン映像バックホールは、ブロードバンドアドホックネットワークの一般的な用途の一つです。ドローン操縦者は WiFi を通じて一時的な現場ローカルネットワークへ接続できます。映像ストリーミングを開始すると、ドローン映像はアドホックブロードバンドリンクを通じて一時指揮ノードへ伝送できます。

現場指揮点では、映像を表示、共有、録画、または他システムへ転送できます。プロジェクトで遠隔指揮センターのアクセスが必要な場合、映像は衛星、4G、5G のバックホールを通じてさらに送信できます。ビデオゲートウェイまたはメディア処理装置は、異なるプロトコルでストリームを出力したり、プラットフォーム互換性のために映像トランスコードを行ったりできます。

このワークフローは、緊急救助、災害調査、消防、防災・水害対応、国境警備、交通管理、大規模イベント警備、産業点検、遠隔建設監視に役立ちます。ドローンは視覚情報を提供し、ブロードバンドアドホックネットワークは一時的なデータ経路を提供します。

音声・映像・データプラットフォームとの統合

一部のブロードバンドアドホック機器には音声や映像機能が含まれる場合がありますが、その中核価値は依然としてブロードバンドデータ伝送です。多くのプロジェクトでは、アドホックネットワークは他のシステムを置き換えるのではなく支援します。映像監視ストリーム、プッシュツートーク通信、指揮プラットフォームデータ、IoT 情報、ファイル転送、位置データ、緊急報告を運ぶことができます。

これにより、ソリューションは非常に柔軟になります。帯域、遅延、ルーティング、インターフェース要件を適切に計画すれば、同じ無線ネットワークで異なる上位システムを支援できます。例えば、指揮プラットフォームは映像リターンにリンクを使用し、現場コンピューターはデータ共有に使用し、モバイル端末は WiFi アクセスに使用できます。

プロジェクト設計では、アドホックネットワークをトランスポート層として計画すべきという意味になります。その上で動作する業務システムは、緊急指揮、映像統合、公共安全通信、移動点検、産業監視など、運用上のニーズに応じて選択する必要があります。

考慮すべき制約

ブロードバンドアドホックネットワークは便利ですが、完全ではありません。遮蔽の多い環境では信号品質が低下する可能性があります。建物、山、トンネル、密集した植生、金属構造物、複雑な都市部は無線カバレッジに影響します。そのため、適切な現地計画とノード配置が重要です。

マルチホップ伝送は利用可能な帯域を低下させることもあります。特に大きな映像ストリームを伝送する場合、追加の各ホップが無線リソースの一部を消費します。そのため、重要な映像バックホールプロジェクトでは、展開前にホップ数、帯域需要、アンテナ高、リンク距離、期待するサービス品質を評価する必要があります。

これらの制約があっても、ブロードバンドアドホックネットワークは緊急および一時的なシナリオで非常に有用です。利点は、迅速な展開、柔軟なトポロジー、モバイルアクセス、通常のインフラが使えない場所で実用的なブロードバンド環境を構築できることにあります。

推奨される導入手順

現場通信ニーズを評価する

プロジェクトチームはまず、何を伝送する必要があるかを確認する必要があります。音声、映像、ファイル、IoT データ、位置情報、指揮プラットフォームデータ、ドローンストリームなどです。サービスごとに必要な帯域、遅延、安定性、インターフェース計画は異なります。

映像中心のアプリケーションでは、十分な帯域を確保し、不要なマルチホップ経路を減らす必要があります。指揮およびデータ用途では、ピーク帯域よりもカバレッジの信頼性とノードの可用性が重要になる場合があります。

適切なノードタイプを選択する

車載機器は指揮車両や移動センターに適しています。背負い型ノードは一時中継と広い現場カバレッジに適しています。ハンドヘルド端末は個人ユーザーに適しています。空中ノードは高さを利用したカバレッジ拡張やドローン中継に適しています。

多くのプロジェクトでは、複数のノードタイプを組み合わせて使用します。指揮車はメインハブとして機能し、背負い型ノードは現場カバレッジを広げ、ハンドヘルド端末は移動ユーザーを支援し、空中ノードは地形に起因するカバレッジギャップを解消できます。

バックホールとプラットフォーム接続を計画する

アドホックネットワークは通常、現場のローカルエリアをカバーし、衛星、4G、5G、光ファイバー、またはマルチカードボンディングが遠隔バックホールを提供します。この階層型設計により、ローカル機器はまず現場内で通信し、その後重要なデータを遠隔指揮センターへ送信できます。

プラットフォーム接続も計画する必要があります。カメラ、エンコーダー、ビデオゲートウェイ、指令プラットフォーム、コンピューター、モバイル端末には、明確な IP アドレス設計、ルーティング、帯域割り当て、セキュリティポリシーが必要です。

代表的な活用価値

緊急救助と災害対応

固定通信システムが損傷または利用不能になった場合、ブロードバンドアドホックネットワークは一時的な現場ネットワークを迅速に構築できます。救助チームがライブ映像を送信し、データを共有し、移動指揮所と連携するのを支援します。

これにより現場の可視性が向上し、意思決定者は本来なら孤立していた可能性のある地域から情報を受け取ることができます。

移動指揮とパトロール業務

指揮車、パトロールチーム、現場ユーザーは、アドホックネットワークを使ってローカル通信環境を拡張できます。これは一時警備、大規模公共イベント、遠隔点検、屋外作業に有用です。

ネットワークは、映像リターン、データ共有、モバイルアクセス、車両と人員の連携を支援できます。

遠隔監視とドローン点検

遠隔拠点、ドローン点検、一時監視ポイント、無人の現場機器に対して、ブロードバンドアドホックネットワークは柔軟なデータ経路を提供します。映像とセンサー情報をローカル指揮ノードへ戻し、その後、衛星またはセルラーバックホールを通じて転送できます。

これにより、固定ネットワーク構築への依存を減らし、一時的な可視監視をより展開しやすくします。

FAQ

ブロードバンドアドホックネットワークに基地局は必要ですか？

従来の固定インフラという意味では必要ありません。ノード同士が自己組織化ネットワークを形成できます。ただし、運用を容易にするため、プロジェクトでは車両ノード、指揮ノード、または中継ノードを主要アクセスポイントとして定義する場合があります。

4G や 5G ネットワークを置き換えられますか？

通常、4G や 5G を置き換えるものではありません。むしろ、それらと組み合わせて使われることが多いです。アドホックネットワークは現場のローカルカバレッジを提供し、4G、5G、衛星、またはボンディングリンクが指揮センターへの遠隔バックホールを提供します。

継続的な常設カバレッジに適していますか？

長時間の運用にも使えますが、最も強い価値は、一時的、移動型、緊急時、迅速展開型のカバレッジにあります。常設ネットワークでは通常、より固定的な計画、電源設計、保守アクセス、環境保護が必要です。

伝送距離に影響する要素は何ですか？

伝送距離は、アンテナ高、地形、障害物、周波数条件、機器出力、ノード配置、中継ノードの有無によって決まります。見通し条件は、強く遮蔽された環境よりも一般に良好な性能を提供します。

複数ホップ後に帯域が低下するのはなぜですか？

マルチホップ中継では、各ノードがデータを受信して転送する必要があるため、無線リソースを消費します。ホップ数が増えるにつれて利用可能な帯域は低下する可能性があり、特に大きな映像ストリームや複数の高帯域サービスが同時に動作する場合に顕著です。
