アナログトランク、デジタルトランク、IPトランクは、電話システム、PBXプラットフォーム、通信事業者ネットワーク、現代のユニファイドコミュニケーションシステムを接続する代表的な3つの方式です。いずれも、1つの通信システムが別の通信システムと通話を交換できるようにするという基本目的は同じです。しかし、インターフェースの種類、チャネル容量、信号方式、導入コスト、拡張性、長期的なアップグレード価値は大きく異なります。
小規模オフィスでは、数本のアナログ回線で十分な場合があります。大企業やキャリアグレードの電話接続では、E1デジタルトランクがより高い通話容量と安定した専用線品質を提供できます。現代のSIPベース通信プラットフォームでは、IPトランクの方が柔軟で拡張しやすく、複数拠点の音声、映像、ディスパッチ、クラウド通信サービスに適しています。
システム計画でトランク種別が重要な理由
通信プロジェクトにおいて、トランクは単なる物理回線やネットワーク接続ではありません。2つのシステムがどのように通話を交換するか、同時通話を何件まで処理できるか、どのタイプのゲートウェイやインターフェースが必要か、将来スムーズに拡張できるかを決定します。
トランクは、2つのPBXシステム間、企業電話システムと通信事業者間、従来型音声システムとIP PBX間、または専用ディスパッチプラットフォームと公衆音声ネットワーク間で利用できます。トランク種別の選定を誤ると、通話容量不足、複雑な配線、信号方式の不一致、音声品質低下、保守の難しさ、高いアップグレードコストなどが発生する可能性があります。
そのため、プロジェクトチームは価格だけでトランクを選ぶべきではありません。既存回線リソース、予想通話量、既存PBXインターフェース、通信事業者の接続方式、ネットワーク状態、セキュリティ要件、将来の移行方向を比較する必要があります。
小規模システム向けのシンプルな回線接続

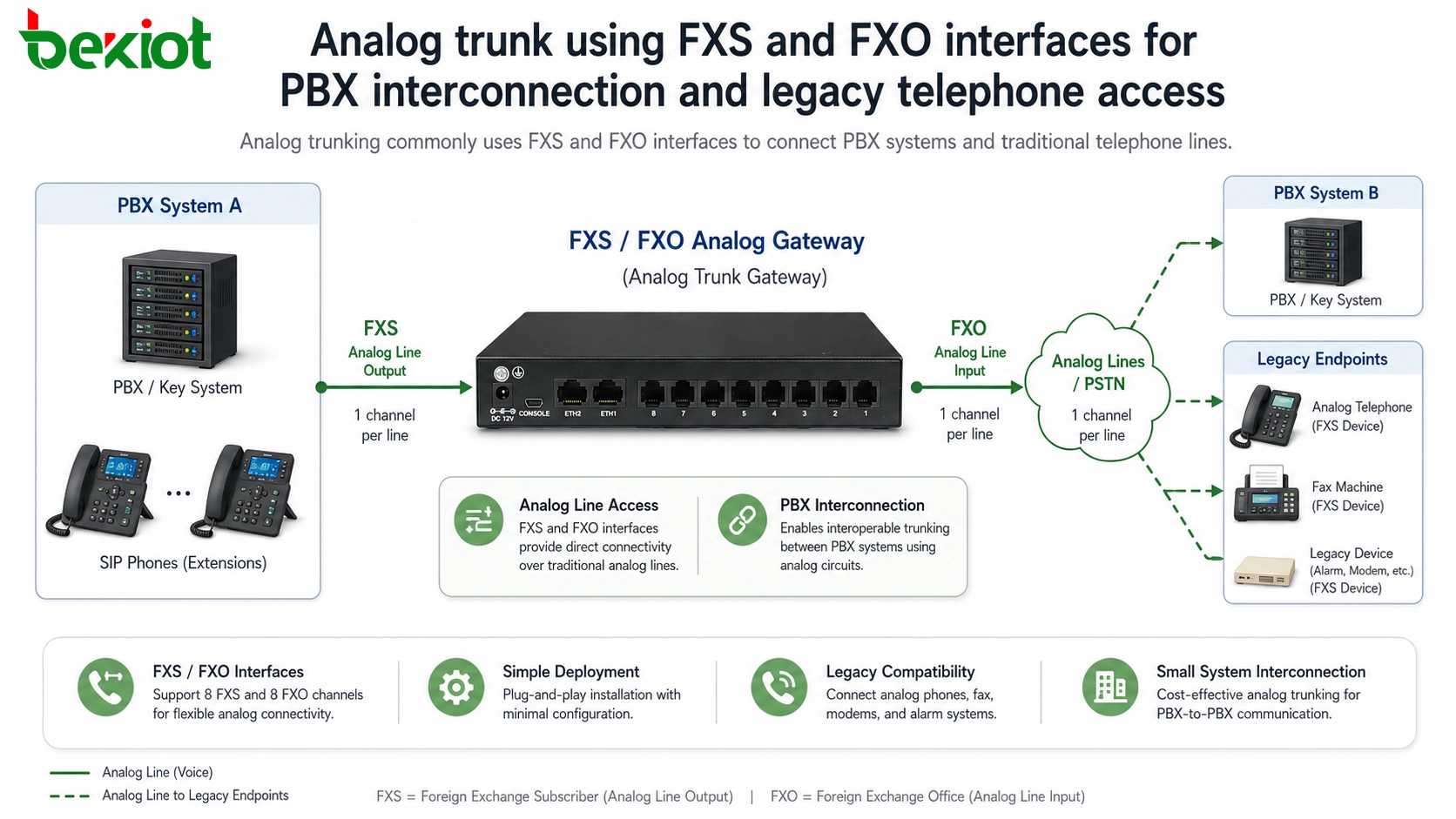

アナログトランクは従来の電話回線技術に基づいています。理解しやすく、現在でも小規模オフィス、レガシーPBX、ホテル、サービスカウンター、ローカル電話接続などで使用されています。各アナログ回線は通常、一度に1通話をサポートします。
PBX相互接続では、アナログ出力側は多くの場合FXSインターフェースで提供されます。FXSはForeign Exchange Stationを意味します。たとえば、8ポートFXSカードは8本のアナログ電話回線を出力できます。これらの回線はアナログ電話に直接接続することも、別のPBXシステムに接続することもできます。
受信側は通常FXOインターフェースを使用します。FXOはForeign Exchange Officeを意味します。2つのPBXシステムを8本のアナログ回線で接続すると、両システム間で8つの音声チャネルを提供できます。番号ルールとルーティングルールを設定すると、両システムのユーザーは相互に通話できます。
関連ソリューション：アナログゲートウェイソリューション
この方式が今も有効な場面
アナログ接続は、プロジェクト規模が小さく、必要なチャネル数が限られ、既存の電話インフラがすでにアナログである場合に適しています。また、IP通信プラットフォームがアナログ電話、PSTN回線、ファクス、エレベーター電話、緊急電話、レガシーPBX内線を保持する必要がある場合にも有効です。
利点は明確です。導入コストが低く、配線の考え方がシンプルで、トラブルシューティングが容易で、古い電話機器との互換性が広いことです。多くの小中規模システムでは、アナログトランクは今でも実用的な選択肢です。
制限も明らかです。多くの同時通話が必要なプロジェクトでは、各通話チャネルに個別の物理回線が必要になるため、アナログトランクは非効率になります。大規模なアナログ配線は管理が難しく、現代の拡張可能な通信プラットフォームには適していません。
音声ネットワーク向けの高容量専用リンク
デジタルトランクは、アナログ回線では容量や安定性の要件を満たせない場合に使用されます。多数の独立したアナログ回線を使う代わりに、1本のデジタル通信リンクで複数の音声チャネルを伝送します。これにより、企業PBX、キャリア接続、コールセンター、大容量音声プロジェクトに適しています。
デジタルトランクは一般的にT1とE1に分けられます。E1は中国や多くの地域で広く使用されています。E1は、音声、データ、信号を伝送するためにITU-Tによって定義された国際的なデジタル通信規格です。
E1回線は時分割多重方式を使用します。1本のE1は32個のタイムスロットに分割されます。タイムスロット0はフレーム同期に使用され、タイムスロット16は通常信号伝送に使用されます。各タイムスロットは64 Kbpsを伝送するため、1本のE1の総帯域幅は2.048 Mbpsです。そのためE1は2M回線とも呼ばれます。
実際の電話通信では、1本のE1回線は通常30件の同時音声通話をサポートします。光ファイバーで伝送でき、伝送機器や現場設計に応じてツイストペアまたは同軸ケーブルで端末機器に接続できます。
関連ソリューション：トランクゲートウェイソリューション
両側の信号方式を一致させる必要があります
デジタルトランクは物理接続だけではありません。信号方式の互換性が重要な要件です。一般的な電話信号方式には、R2信号、中国No.1信号、SS7信号、ISDN-PRI信号があります。
2つのシステムをE1トランクで接続する場合、両側で同じ信号方式を使用する必要があります。現在の多くのプロジェクトでは、SS7とISDN-PRIが比較的一般的な選択肢です。技術者はさらに、符号化方式、検証方式、クロック設定、ルーティングルール、関連するトランクパラメータを確認する必要があります。
デジタルトランクの主な利点は、安定した音声品質、高いセキュリティ、より大きな同時処理能力、専用線の信頼性です。欠点は、接続コストが高く、より専門的な設定が必要で、純粋なIPトランクほど柔軟ではないことです。
現代プラットフォーム向けのネットワーク接続

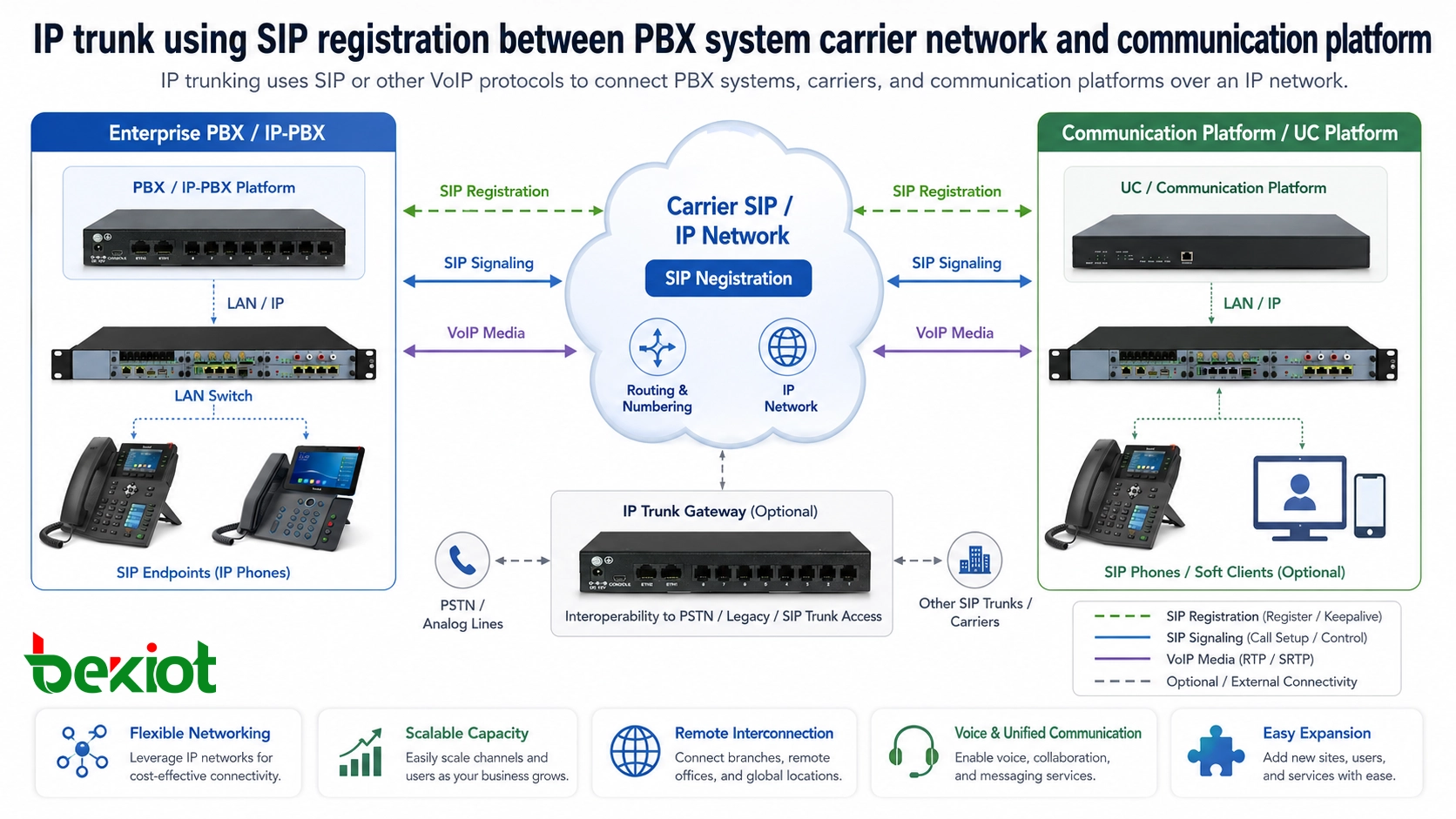

IPトランクはIPネットワークを通じて通信システムを接続します。SIP PBX、ユニファイドコミュニケーションプラットフォーム、ディスパッチシステム、クラウド音声サービス、企業音声ネットワーク、通信事業者のIMS環境で広く使用されています。
SIPはIPトランクで最も一般的に使われるプロトコルです。2つのシステムがSIPをサポートし、ネットワーク経由で相互到達できる場合、技術者は両方のシステムにトランクを作成し、それぞれを相手側システムのIPアドレスに向けることができます。これは2つの通信プラットフォーム間のポイントツーポイント接続でよく使用されます。
もう1つの一般的な方式は登録ベースの接続です。このモデルでは、通信事業者またはサービスプロバイダーが顧客にSIPアカウント情報、サーバーアドレス、ポート、パスワード、認証パラメータを提供します。顧客側のPBXまたはゲートウェイがプロバイダープラットフォームに登録され、通話はその登録済みSIPトランクを通じてルーティングされます。
基本的なSIP接続だけではありません
SIPは現代のIPトランクの主流プロトコルですが、一部のシステムではH.323、IAX、その他のVoIP相互接続方式をサポートする場合もあります。通信事業者ネットワークでは、IMSコアシステムも通常SIPアーキテクチャに基づいています。
IPトランク最大の利点は柔軟性です。アナログやE1接続のように大規模な物理回線工事に依存しません。IPネットワークを通じて、リモート相互接続、複数拠点ネットワーク、音声ルーティング、ビデオ通信、録音、番号管理、プラットフォーム統合をサポートできます。
ただし、IPトランクはネットワーク品質とセキュリティ設計にも大きく依存します。遅延、ジッター、パケットロス、NAT越え、ファイアウォールポリシー、SIP登録の安定性、コーデック互換性、サイバー攻撃対策は、音声品質とシステム信頼性に影響します。

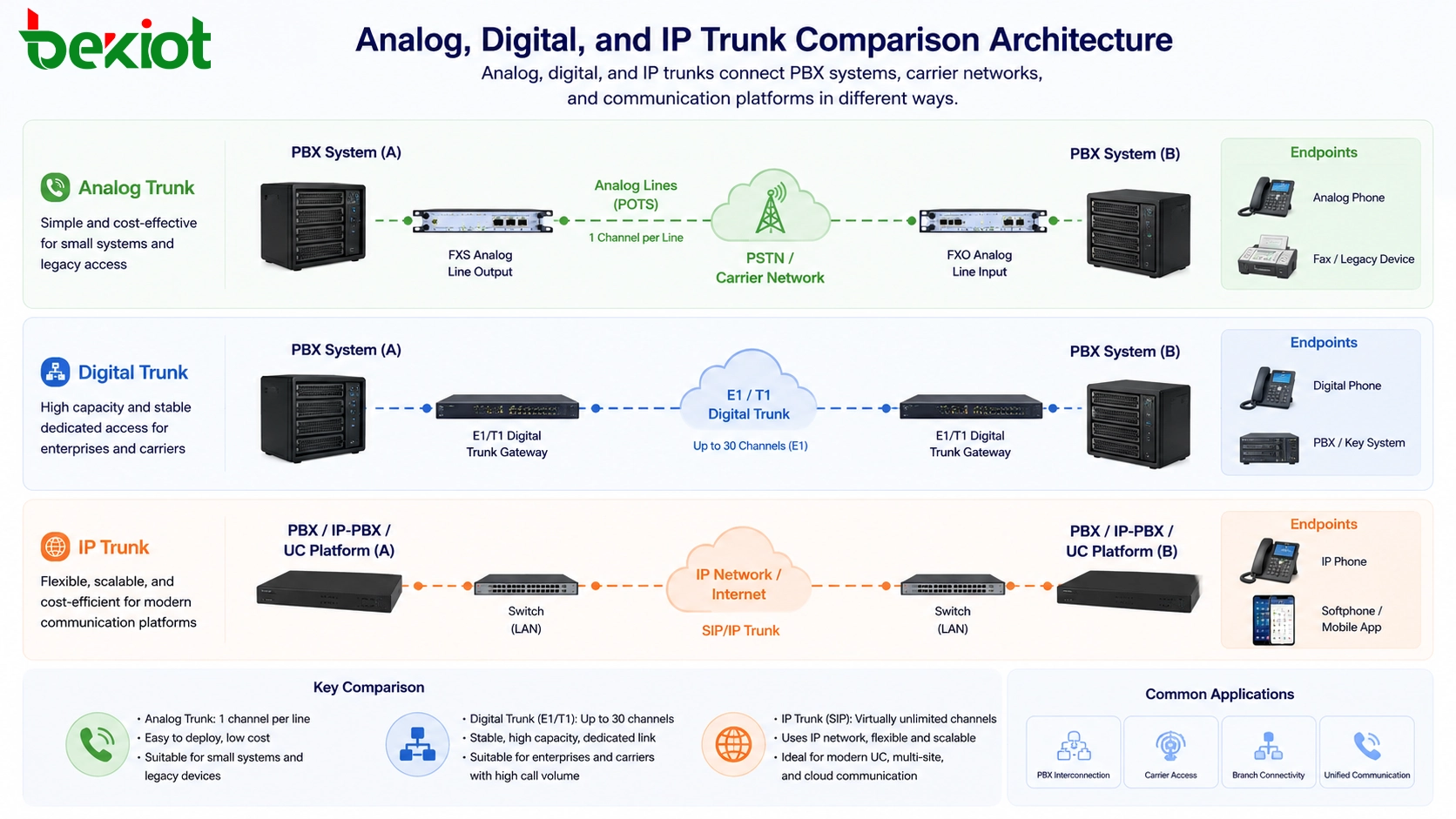

3つの方式の比較
アナログ、デジタル、IPトランクは単に古い、新しい、より新しい技術という関係ではありません。それぞれ異なるプロジェクトニーズに対応します。適切な選択は、既存システム、通信事業者リソース、チャネル容量、予算、導入環境、将来のアップグレード計画によって決まります。
| トランク種別 | 代表的なインターフェース | チャネル容量 | 主な利点 | 代表的なシナリオ |
|---|---|---|---|---|
| アナログトランク | FXS / FXO | アナログ回線1本につき1通話 | 低コスト、簡単な導入、レガシーシステムとの互換性 | 小規模PBX接続、アナログ回線再利用、従来電話接続 |
| デジタルトランク | E1 / T1 | 1本のE1は通常30件の同時通話をサポート | 安定した品質、専用接続、高い容量、より高い信頼性 | キャリア接続、企業PBX相互接続、大容量音声サービス |
| IPトランク | SIP / H.323 / IAX | 帯域幅、コーデック、ライセンス、プラットフォーム容量に依存 | 柔軟なネットワーク、容易な拡張、豊富なサービス統合 | SIP PBX、ユニファイドコミュニケーション、クラウド音声、ディスパッチプラットフォーム、複数拠点システム |
小規模システムでは、アナログトランクで十分なことが多いです。キャリアグレードの専用電話接続では、E1デジタルトランクは今でも価値があります。拡張性、リモート接続、サービス統合を必要とする新しい通信プラットフォームでは、IPトランクが通常優先される方向です。
既存音声システムの移行戦略
多くの組織は電話システム全体を一度に置き換えません。より現実的な方法は段階的な移行です。既存のアナログ回線、E1回線、古いPBX機器、新しいSIPプラットフォームが長期間共存する場合があります。
このようなプロジェクトでは、ゲートウェイが異なる技術をつなぐ橋になります。アナログゲートウェイはFXSまたはFXO回線をVoIPプラットフォームに接続できます。E1トランクゲートウェイはデジタルキャリア回線またはレガシーPBXトランクをSIPベースシステムに接続できます。SIPトランクゲートウェイはキャリア接続、ルーティング、コーデック変換、ネットワーク適応の管理を支援できます。
この方法は既存投資を保護しながら、通信システムをIPベースアーキテクチャへ移行させます。企業、ホテル、キャンパス、工場、交通システム、緊急指令センター、複数拠点組織に有用です。
選定前の導入チェックリスト
トランクソリューションを選定する前に、プロジェクトチームは必要な同時通話数、現在のPBXインターフェース種類、キャリア接続方式、信号プロトコル、番号計画、ルーティングルール、将来の想定容量を確認する必要があります。
アナログトランクでは、FXSおよびFXOポート数、回線品質、発信者番号表示対応、極性反転、ファクス要件、配線距離が主な確認項目です。デジタルトランクでは、E1インターフェース種類、信号モード、クロックソース、符号化方式、通信事業者側設定が重要です。
IPトランクでは、SIP互換性、登録モード、IP到達性、NAT越え、コーデックネゴシエーション、ファイアウォールポリシー、帯域幅、QoS、セキュリティ保護、フェイルオーバールート設計が主な確認項目です。これらの詳細は、導入後の音声品質とシステム信頼性に直接影響します。
実用的な音声アクセスアーキテクチャの構築
優れた音声アクセスアーキテクチャは、すべてのプロジェクトに1種類のトランクを強制しません。代わりに、システムの各部分に適した接続方式を使用します。エッジではアナログ回線が今も有用な場合があります。専用キャリア接続にはE1が必要な場合があります。IPトランクはプラットフォーム統合と将来拡張の主要方向になり得ます。
最も実用的なソリューションは、モジュール化されたアクセスレイヤーを設計することです。異なるトランクは適切なゲートウェイを介して接続され、中央通信プラットフォームはルーティング、ユーザー管理、録音、ディスパッチ、監視、サービス統合を処理します。
このアーキテクチャにより、組織は既存リソースを維持し、移行リスクを軽減し、音声、ビデオ、ディスパッチ、緊急対応、ユニファイドコミュニケーションを支えるより柔軟な通信システムを段階的に構築できます。
FAQ
アナログトランクをSIPトランクに変換できますか？
はい。アナログトランクはアナログゲートウェイを通じてSIPに変換できます。ゲートウェイは一方でFXSまたはFXO回線に接続し、もう一方でSIPプラットフォームと通信します。
音声品質ではE1はSIPトランクより優れていますか？
E1は専用線の安定性を提供しますが、SIPトランクはIPネットワーク品質に依存します。IPネットワークに十分な帯域幅、QoS、セキュリティ制御があれば、SIPトランクも信頼性の高い音声サービスを提供できます。
なぜ1本のE1は通常32ではなく30通話を提供するのですか？
1本のE1には32個のタイムスロットがありますが、タイムスロット0はフレーム同期に使用され、タイムスロット16は通常信号に使用されます。そのため、音声チャネルとして利用できるのは通常30スロットです。
すべてのSIPトランクはすべてのPBXで動作しますか？
いいえ。SIPは標準プロトコルですが、プラットフォームによって登録方式、認証ルール、コーデック設定、ヘッダ形式、NAT処理が異なる場合があります。導入前に互換性テストを行うことを推奨します。
プロジェクトではいつ直接トランク接続ではなくゲートウェイを使うべきですか？
2つのシステムでインターフェース、信号方式、メディア形式、ネットワーク条件が異なる場合は、ゲートウェイを使用すべきです。ゲートウェイは接続方式を変換し、全体の通信アーキテクチャをより管理しやすくします。
