産業オートメーションはもはや、機器制御、生産データ収集、プロセス可視化に限定されません。インダストリー4.0の進展に伴い、オートメーションプロジェクトはインターネット技術、人工知能、ビッグデータ分析、クラウドプラットフォーム、ロボティクス、モノのインターネット、エッジコンピューティング、拡張現実、仮想現実をますます組み合わせるようになっています。目標は、設計、サプライチェーン管理、生産プロセス、安全監視、カスタマーサービスにわたって製造システムをよりインテリジェントにすることです。
このような環境において、オーディオとビデオは産業オートメーションソフトウェアの重要な構成要素になりつつあります。ビデオは、生産状況、機器動作、安全イベント、遠隔点検のための視覚的証拠を提供します。オーディオは、迅速な通知、音声対話、アラーム放送、現場連携を提供します。ビデオアクセス、ストリーム処理、音声通信、アラーム連携をまとめて計画することで、オートメーションプラットフォームは受動的監視から能動的運用対応へと移行できます。
オートメーションプロジェクトにおいて視覚的アクセスが重要な理由
産業オートメーションプラットフォームは通常、生産データ、デバイスステータス、プロセス値、故障アラーム、環境情報を表示します。これらのデータポイントは不可欠ですが、数字やチャートだけでは現場で何が起こっているかを常に説明できるわけではありません。温度警告、振動アラーム、異常な圧力値、またはアクセスイベントが発生した場合、オペレーターは意思決定を行う前に視覚的な確認を必要とすることがよくあります。
これが、ビデオ監視の統合が多くの産業オートメーションプロジェクトで重要な要件になっている理由です。カメラ、レコーダー、既存のビデオプラットフォーム、および現場監視システムは、リアルタイムの視覚的コンテキストを提供できます。オペレーターは画面にアラーム値だけを見るのではなく、関連する機械、生産ライン、倉庫エリア、通路、タンクゾーン、ユーティリティルーム、または屋外施設も表示できます。
データ監視とビデオ表示を組み合わせることで、システムはより完全な運用状況を提供できます。これにより、誤った判断を減らし、インシデント確認時間を短縮し、遠隔意思決定の質を向上させることができます。
既存のビデオリソースの接続
多くの産業現場では、オートメーションソフトウェアがアップグレードされる前に、すでにビデオ監視システムが導入されています。これらのシステムには、IPカメラ、NVR、監視プラットフォーム、ビデオ管理システム、およびさまざまなブランドのフィールドデバイスが含まれる場合があります。それらを交換することは通常不要であり、コストもかかります。より良いアプローチは、ビデオアクセスゲートウェイまたはメディア統合レイヤーを介して既存のビデオリソースをオートメーションプラットフォームに統合することです。
実用的なビデオアクセスレイヤーは、GB/T28181、RTSP、ONVIFなどの一般的な産業およびセキュリティプロトコルをサポートする必要があります。これらのアクセス方法により、オートメーションプラットフォームは、すべてのビデオインターフェースを最初から再構築することなく、監視プラットフォーム、レコーダー、カメラに接続できます。
利点は明らかです。オートメーション開発者は、カメラアクセス、ストリーム互換性、デバイス検出、またはプラットフォーム相互接続の問題を解決するのに過剰な時間を費やす必要がなくなります。ゲートウェイがビデオアクセスを処理し、オートメーションソフトウェアはビジネスロジック、プロセス可視化、アラーム処理、ユーザー操作に集中します。
さまざまな端末向けの出力フォーマット
ビデオリソースが接続された後、次のステップは出力適応です。産業オートメーションプロジェクトでは、固定オペレーターステーション、ディスパッチコンソール、モバイル端末、ブラウザベースのページ、大画面、コマンドセンターのディスプレイにビデオを表示する必要がある場合があります。これらの端末は同じメディアフォーマットを受け入れない場合があります。

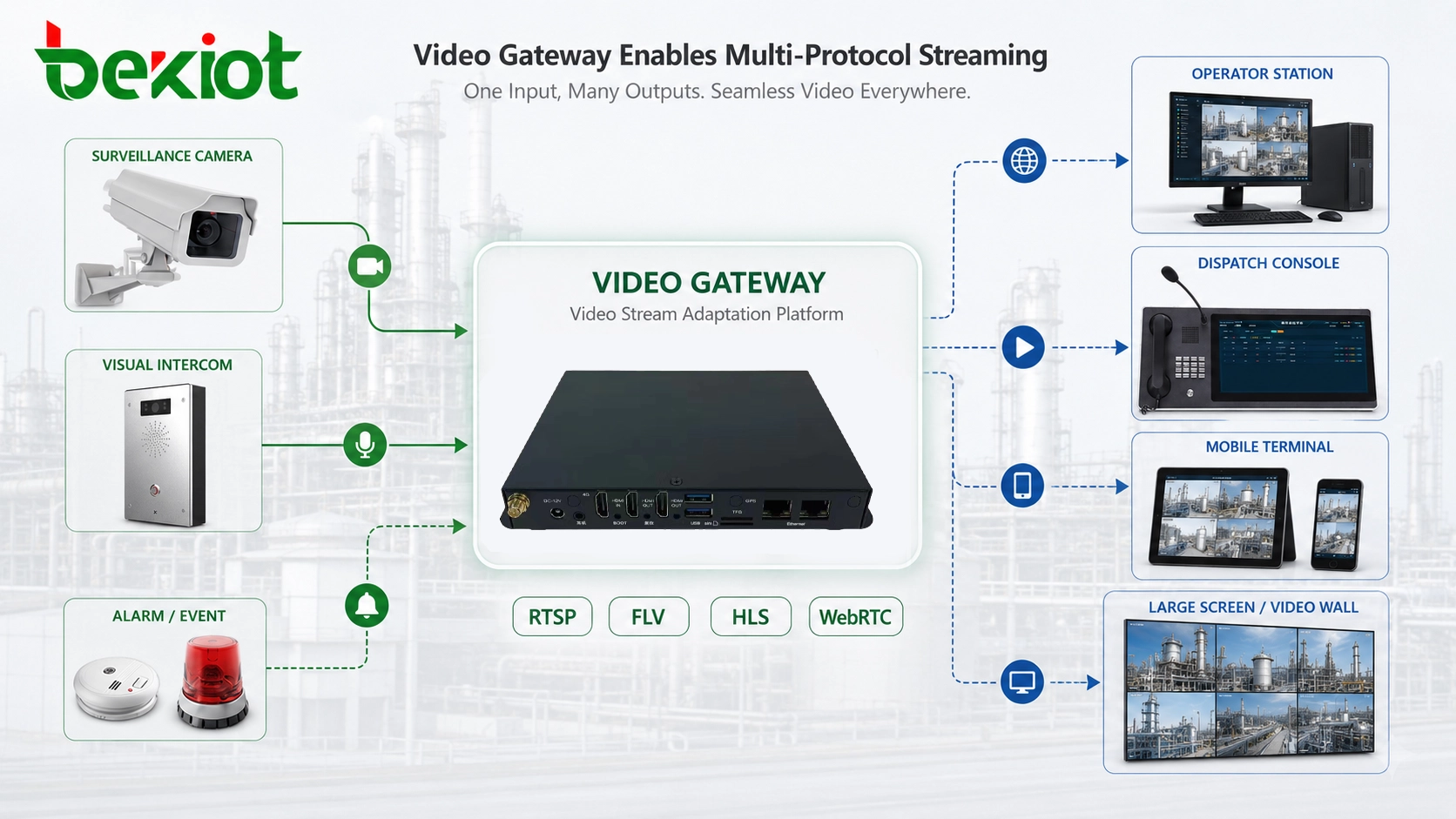

ビデオ統合レイヤーは、システム要件に応じて複数のストリームフォーマットを出力できます。一般的な出力フォーマットには、RTSP、FLV、HLSまたはM3U8、WebRTCが含まれます。RTSPはシステム間ビデオアクセスによく使用されます。FLVとHLSはWeb表示およびストリーミング配信に役立ちます。WebRTCは、リアルタイム応答が重要な場合に低遅延のブラウザベースの対話に適しています。
このマルチフォーマット出力機能により、1つのビデオソースをさまざまなアプリケーションシナリオに提供できます。制御室は安定した高品質のストリームを表示できます。モバイル端末はより軽量なストリームを受信できます。ブラウザページは複雑なローカルソフトウェアなしでビデオを表示できます。大画面は、指令および監視のために選択された主要な画像を表示できます。
API制御は単なるビデオ視聴以上のものを提供
基本的なRTSPプルはカメラ画像を表示できますが、産業オートメーションプロジェクトでは受動的視聴以上のものが必要になることがよくあります。オペレーターは、カメラフォーカスの調整、PTZ操作の制御、音声インターホンの開始、録画の取得、チャンネル切り替え、またはアラームがトリガーされたときに関連ビデオを呼び出す必要がある場合があります。これらの機能には、生のビデオストリームだけでなく、APIベースの統合が必要です。
APIインターフェースを介して、オートメーションプラットフォームは元のビデオシステムの多くの機能を維持し、それらを産業ワークフローに追加できます。例えば、機器アラームが発生すると、プラットフォームは自動的に関連カメラを開くことができます。オペレーターがプロセスエリアをチェックするとき、システムはPTZ制御を提供できます。インシデントのレビューが必要な場合、プラットフォームは対応する期間の録画ビデオを呼び出すことができます。
これにより、ビデオ統合は単純なカメラ埋め込みよりも価値のあるものになります。オートメーションプラットフォームは、ビデオを単なる視覚的ウィンドウではなく、対話型の運用リソースに変えることができます。
関連製品： Becke統合通信システム
産業用オーディオ、ビデオ、アラーム連携、および統一通信統合のためのBecke統合通信システム。
トランスコーディングは異なるシステムの連携を支援
産業プロジェクトには、異なるネットワーク、異なる端末、異なる表示要件が含まれることがよくあります。カメラは高解像度ストリームを出力する場合がありますが、モバイル端末やWebページは元の画質を必要としない場合があります。レガシープラットフォームは1つのコーデックをサポートし、新しいシステムは別のものを好む場合があります。ここでトランスコーディングが重要になります。
ビデオトランスコーディングは、解像度、フレームレート、ビットレート、エンコーディングフォーマットをリアルタイムで調整できます。例えば、高解像度ソースをリモートアクセス用に軽量なストリームに変換できます。高ビットレートのビデオを弱いネットワーク伝送用に低減できます。コーデックフォーマットをターゲットプラットフォームのデコード能力に合わせて変更できます。
これらの調整は、互換性とシステム安定性を向上させます。また、特に産業団地、遠隔施設、ユーティリティサイト、建設エリア、無線通信環境など、ネットワーク状態が常に理想的でない場所での帯域幅圧力を軽減するのに役立ちます。
ビデオへの産業データのオーバーレイ
ビデオ統合の最も有用なアプリケーションの1つは、視覚的イメージと産業データを組み合わせることです。ビデオイメージは、IoTデータ、デバイスステータス、プロセス値、アラームレベル、環境測定値、または制御情報とオーバーレイできます。これにより、ビデオ画面がオペレーターにとってより意味のあるものになります。
例えば、生産ラインのカメラビューは、現在の機器ステータス、稼働モード、温度値、またはアラーム状態を表示できます。保管エリアのビデオは、アクセスステータスまたは環境データを表示できます。ポンプステーションのビデオは、圧力、流量、故障インジケーターを表示できます。これにより、物理的なシーンとデジタルオートメーションシステムとの間のより強力なリンクが作成されます。
データ-ビデオオーバーレイは、コマンドセンター、制御室、遠隔監視プラットフォームに特に役立ちます。ユーザーが自分が見ているものだけでなく、その特定のシーンにおけるシステムデータの意味を理解するのに役立ちます。
アラーム通知が画面だけに依存できない理由
多くのオートメーションシステムは、機器アラーム、IoTアラーム、安全警告、プロセス例外、環境アラートを生成します。しかし、一般的な問題は、通知方法が常に実用的であるとは限らないことです。一部のシステムは依然としてオペレーターが画面を見ることに大きく依存しています。これは、オペレーターがワークステーションを離れたり、別のタスクを処理したり、騒がしい環境で作業している場合にリスクを生み出します。
電話、SMS、電子メールは一部のケースで使用できますが、産業現場には必ずしも適していません。電話は見逃される可能性があります。SMSは遅延する可能性があります。電子メールは緊急イベントには遅すぎることがよくあります。多くの産業環境では、最前線の要員は、毎日使用しているツールを通じて即時かつ直接的な通知を必要とします。
これが、オーディオ通知をビデオ統合と一緒に検討すべき理由です。アラームが発生した場合、システムはデータとビデオを表示するだけでなく、適切なオーディオチャネルを通じて適切な人々に通知する必要があります。
現場チーム向けの無線および音声通知
双方向無線機は、工場、プラント、倉庫、エネルギーサイト、輸送施設、屋外産業エリアで依然として広く使用されています。これらはシンプルで直接的であり、移動式現場チームに適しています。このため、無線通知を産業オートメーションに統合することで、応答効率を大幅に向上させることができます。

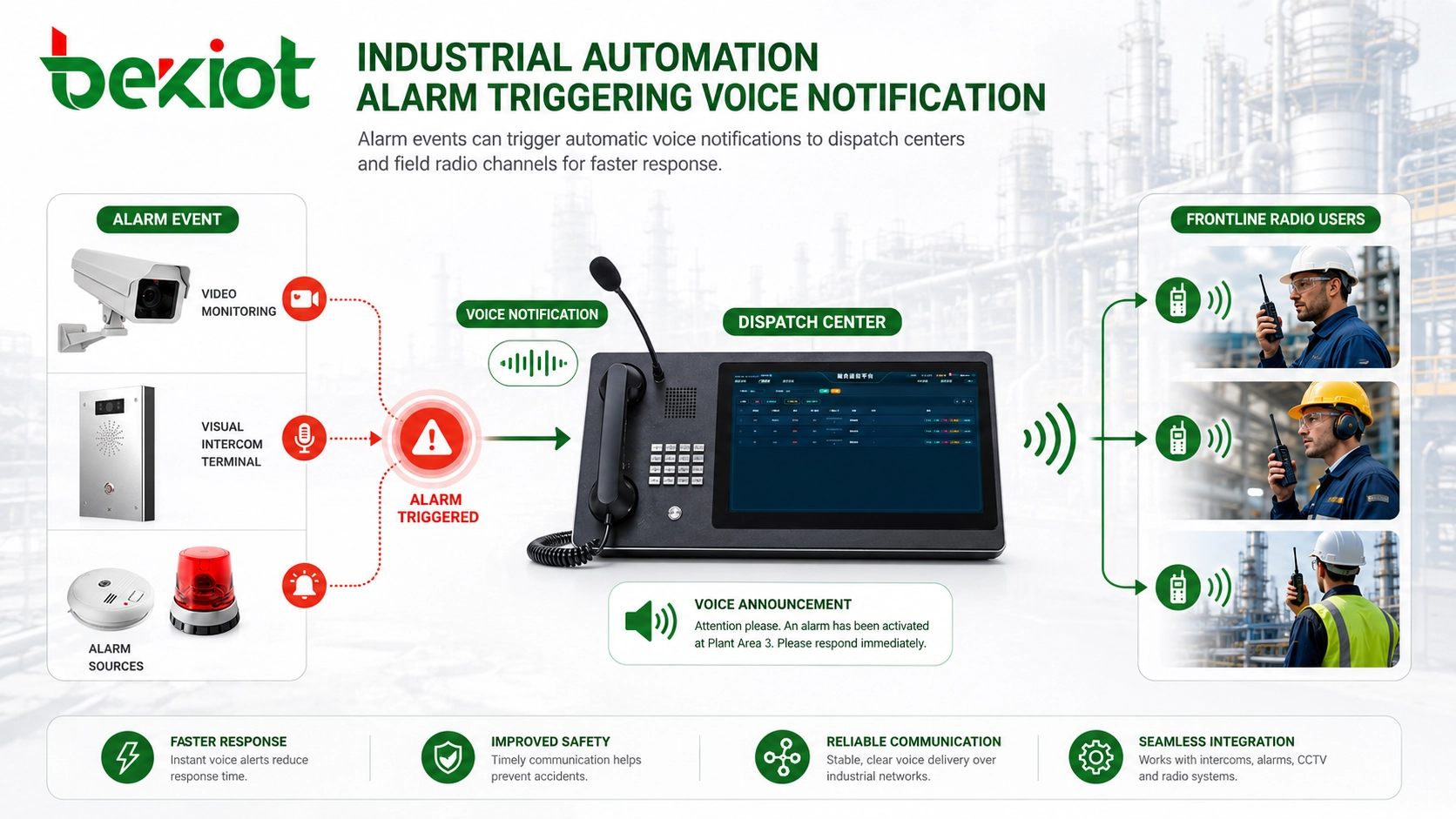

オートメーションプラットフォームが機器アラームまたはIoTイベントを受信すると、自動的に音声メッセージを生成し、対応する無線チャネルに放送できます。同じ通知をディスパッチセンターや最前線の対応要員にも送信できます。これにより、アラームが監督者と現場チームの両方に同時に届くようになります。
画面プロンプトのみに依存する場合と比較して、無線ベースの通知はより積極的です。イベントを行動を起こす必要がある人々にプッシュします。生産安全、機器メンテナンス、緊急対応、施設運用において、これにより応答遅延を減らし、インシデント処理効率を向上させることができます。
MQTTとIoTイベント連携
産業オートメーションプロジェクトは、IoTデータにますます依存しています。センサー、コントローラー、エッジデバイス、監視システム、生産機器は、イベント情報をソフトウェアプラットフォームに公開する場合があります。MQTTは、軽量でイベント駆動型通信に適しているため、IoTシナリオで一般的に使用されます。
オーディオおよびビデオシステムがAPIおよびIoTプロトコル連携をサポートする場合、オートメーションソフトウェアはより豊富な応答ロジックを構築できます。センサーアラームは、カメラポップアップ、ビデオ録画、音声放送、無線通知、イベントロギングをトリガーできます。安全警告は、視覚的表示と音声リマインダーの両方をアクティブにできます。リモートメンテナンスイベントは、関連するビデオチャネルを開き、割り当てられたチームに通知できます。
この種の連携は、オーディオとビデオの役割を変えます。それらはもはや独立したシステムではありません。オートメーションワークフロー内の能動的な応答リソースになります。
典型的なシステムアーキテクチャ
実用的な産業用オーディオ-ビデオ統合アーキテクチャは、通常5つのレイヤーで構成されます。第1レイヤーはフィールドデバイスレイヤーで、カメラ、レコーダー、センサー、PLC関連データポイント、IoTデバイス、無線機、インターホン端末、アラームソースを含みます。第2レイヤーはネットワークレイヤーで、産業用イーサネット、VLAN、無線リンク、プライベートネットワーク、VPN、エッジアクセスを含みます。
第3レイヤーはゲートウェイおよびメディア処理レイヤーです。このレイヤーは、ビデオアクセス、プロトコル変換、ストリーム出力、トランスコーディング、音声相互接続、無線アクセス、アラームトリガーオーディオ再生を処理します。第4レイヤーはオートメーションソフトウェアレイヤーで、SCADA、MES、IoTプラットフォーム、ディスパッチシステム、またはカスタム産業アプリケーションがビジネスロジックと可視化を管理します。
第5レイヤーはユーザーアプリケーションレイヤーです。オペレーター、ディスパッチャー、メンテナンスチーム、マネージャー、モバイルユーザーは、ワークステーション、ディスパッチコンソール、大画面、モバイル端末、または無線チャネルを介してビデオにアクセスし、アラームを受信し、音声で通信し、アクションを調整します。
このアプローチが価値をもたらす場所
このソリューションは、製造プラント、産業団地、倉庫、物流センター、エネルギーステーション、ユーティリティ施設、鉱山、港湾、トンネル、水処理プラント、化学サイト、輸送インフラに適しています。これらの環境は通常、データシステムと現場運用チームの両方を備えているため、視覚的確認と迅速な音声通知の両方が重要です。
製造業では、ビデオはラインステータスと安全条件の検証に役立ちます。物流では、倉庫監視と車両エリア監視をサポートできます。エネルギーおよびユーティリティサイトでは、遠隔点検とインシデント検証をサポートできます。産業団地では、セキュリティ、メンテナンス、プロパティ管理、緊急対応チームを接続できます。
共通の目標は、システムの分離を減らすことです。ビデオ監視、オートメーションデータ、アラーム、音声通信、無線通知は、別々の島として実行されるべきではありません。それらは1つの運用応答チェーンの一部として協調して機能する必要があります。
開発者向け実装チェックリスト
開発前に、プロジェクトチームはすべてのビデオソース（カメラプロトコル、レコーダーアクセス方法、プラットフォームインターフェース、必要な出力フォーマット、表示端末を含む）を確認する必要があります。また、PTZ、フォーカス調整、インターホン、録画取得、カメラ制御機能が必要かどうかも確認する必要があります。
オーディオ統合については、チームはアラームカテゴリ、通知ルール、音声テンプレート、無線チャネル、ディスパッチセンターの動作、エスカレーションロジックを定義する必要があります。すべてのアラームを放送する必要はありません。システムは、情報プロンプト、メンテナンス警告、安全アラーム、緊急イベントを区別する必要があります。
ネットワーク計画も重要です。ビデオストリームは帯域幅を消費し、オーディオ通知は信頼性と低遅延を必要とします。開発者は、納品前にストリーム安定性、遅延、ブラウザ再生、端末互換性、API応答、アラームトリガータイミング、弱いネットワークでの動作をテストする必要があります。
避けるべき一般的な間違い
一般的な間違いの1つは、ビデオ統合を単なるカメラプレビュー機能として扱うことです。産業オートメーションでは、ビデオはアラームイベント、デバイスステータス、プロセスデータ、録画取得、オペレーターアクションとリンクされるべきです。そうでなければ、ビジネスワークフローから分離されたままになります。
別の間違いは、オーディオ通知を無視することです。システムはアラームを画面上で明確に表示するかもしれませんが、現場チームはそれらを時間通りに見られないかもしれません。産業現場では、音声放送、無線通知、ディスパッチ通信は、受動的視覚アラートよりも実用的であることがよくあります。
3番目の間違いは、すべてのインターフェースをゼロから開発することです。専用ゲートウェイとメディア処理機器を使用すると、開発リスクを軽減し、統合時間を短縮し、システムの保守を容易にできます。複雑なオーディオ-ビデオ作業は、可能な限り専門のシステムコンポーネントによって処理されるべきです。
最終レビュー
オーディオとビデオの統合は、産業オートメーション開発の重要な部分になりつつあります。ビデオアクセスにより、オペレーターは現場状況を検証できます。RTSP、FLV、HLS、WebRTCなどのストリーム出力フォーマットにより、さまざまな端末がビデオを表示できます。API制御により、PTZ、フォーカス調整、音声インターホン、録画取得などの機能がオートメーションプラットフォーム内で利用可能になります。
同時に、オーディオ通知は実用的な現場問題を解決します。機器アラームやIoTイベントが発生した場合、システムは音声放送、無線チャネル、または統合通信ツールを介してディスパッチャーと最前線の作業者に積極的に通知する必要があります。MQTTとAPI連携は、これらのアクションをより広範な産業ソフトウェアワークフローに接続できます。
高水準の産業オートメーションプロジェクトでは、ソフトウェア開発者にあらゆるオーディオ-ビデオ問題を手動で解決させることは最善のアプローチではありません。適切に計画されたゲートウェイと統合通信アーキテクチャは、プロジェクトリスクを低減し、開発効率を向上させ、ビデオ、オーディオ、アラーム、IoTデータを調整された運用応答システムに変えることができます。
よくある質問
既存のカメラは産業オートメーションプラットフォームで使用できますか？
はい。既存のカメラ、レコーダー、監視プラットフォームは、GB/T28181、RTSP、ONVIFなどの標準アクセス方法をサポートしている場合、多くの場合統合可能です。
RTSPストリームをプルするだけよりもAPI統合の方が優れている理由は？
RTSPプルは主にビデオ視聴を提供します。API統合は、PTZ制御、フォーカス調整、音声インターホン、録画取得、チャンネル切り替え、アラーム連携もサポートできます。
ブラウザ表示に最適なビデオ出力フォーマットはどれですか？
HLS、FLV、WebRTCはブラウザベースの表示によく使用されます。最適な選択は、遅延要件、ブラウザ互換性、ネットワーク状況、プラットフォームアーキテクチャによって異なります。
アラームはどのようにして現場作業者により速く届けられますか？
アラームは、自動音声アナウンス、ディスパッチ通知、または無線チャネル放送をトリガーできます。これは、画面プロンプト、SMS、電子メールのみに依存するよりも効果的であることがよくあります。
MQTTはオーディオ-ビデオ連携に役立ちますか？
はい。MQTTは、オートメーションワークフロー内でビデオポップアップ、音声放送、録画アクション、無線通知、アラームログをトリガーするIoTイベントメッセージを伝送できます。
