あらゆる場面で使われるシンプルな音声接続

アンバランス音声とは、1本の信号線と共有のグランドまたはシールドを通じて音を伝送する接続方式です。一般向けオーディオ機器、デスクトップスピーカー、メディアプレーヤー、ギター、キーボード、ノートパソコン、RCA出力、3.5mmオーディオジャック、短めのパッチケーブル、小型ミキサー、ホームスタジオ、その他多くのシンプルな音声システムで広く使われています。

アンバランス音声が普及している主な理由は、そのシンプルさにあります。配線が容易で、導入コストが低く、電気的ノイズが大きな問題にならない短距離の接続に適しています。ただし、バランス音声のように信号とグランドが分離されていないため、ケーブルが長くなると、ハムノイズ、バズノイズ、干渉、信号劣化の影響を受けやすくなります。

アンバランス音声は実用的で広く普及していますが、ケーブルが短く、電気的にクリーンな環境で、接続する機器のグランド状態が安定している場合に最も効果を発揮します。

アンバランス音声の基本的な意味

アンバランス音声とは、音声信号が1本の導体を伝わり、グランドまたはシールド経路を通って戻ってくるアナログ音声接続を指します。シールドは外部ノイズの低減にも役立ちますが、バランス接続のように効果的に干渉を打ち消すことはできません。

日常的に使われる多くの音声ポートはアンバランスです。家庭用オーディオ機器のRCA端子、ギター用のTSケーブル、3.5mmステレオヘッドホン出力、そして多くのAUX接続は、一般的にアンバランスです。これらはシンプルな再生、楽器接続、短距離のパッチング、低コストの音声システムに適しています。

1本の信号経路と1本のグランド経路

アンバランス接続では通常、アクティブな信号経路1本とグランド基準1本を使用します。モノラルTSケーブルでは、Tipが信号、Sleeveがグランドを伝送します。RCAケーブルでは、中心ピンが信号、外側のリングがグランドを伝送します。

信号がグランドを基準として使用するため、グランド経路に侵入したノイズが音声の一部になる可能性があります。そのため、ケーブルが長すぎたり、シールドが不十分だったり、異なる電源グランドに機器が接続されている場合に、ハムノイズやバズノイズが発生しやすくなります。

短距離の音声伝送

アンバランス音声は短いケーブルでの使用に最適です。家庭内、デスクトップ、小型機器のセットアップでは、機器間の距離がわずか数メートルであることが多く、アンバランス音声でも非常に良好に動作します。

ケーブルが長くなったり、電源ケーブル、モーター、照明用調光器、変圧器、無線送信機、産業機器の近くを通ったりすると、ノイズを拾いやすくなります。そのような場合は、バランス音声の方が適しています。

アンバランス音声の仕組み

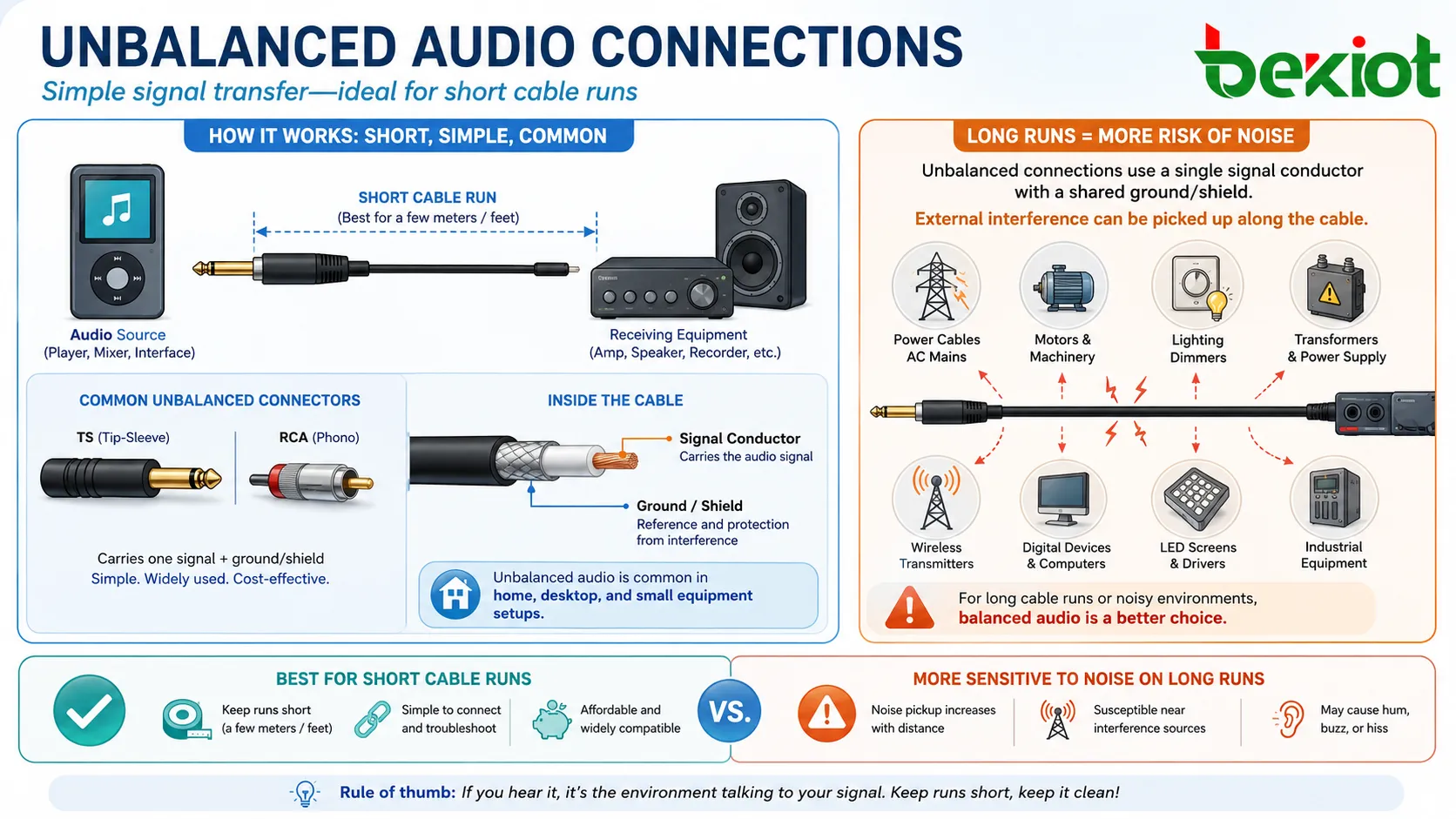

アンバランス音声は、出力機器から入力機器へアナログ電圧信号を送ることで動作します。受信側の機器は、信号導体とグランド基準の間の電圧差を読み取ります。その変化する電圧が音声波形を表します。

接続は簡単ですが、信号経路にはいくつかの現実的な問題がつきまといます。ケーブルシールドは干渉を減らす可能性がありますが、同時にグランド基準としても機能します。この経路に不要な電気的ノイズが入ると、受信機器はそれをハム、バズ、ヒス、または高周波干渉として再生する可能性があります。

信号伝送

ソース機器が音声信号を生成します。例えば、メディアプレーヤーからの音楽、ギターの楽器音、ミキサーからのライン出力などです。信号はケーブルを通って受信側の入力へと伝わります。

入力機器はアンプ、パワードスピーカー、オーディオインターフェース、レコーダー、ミキサー、エフェクター、プロセッサーなどです。信号レベルとインピーダンスが適切であれば、受信機器は通常通り音声を増幅、録音、または処理します。

シールドとグランドの役割

シールドは信号導体を外部の電磁干渉から保護するのに役立ちます。同時に、通常はグランドまたはリターン経路としても機能します。この二重の役割はシンプルで費用対効果が高いですが、アンバランス音声がノイズに敏感になる原因でもあります。

短いケーブルを使用したクリーンな環境では、この設計は良好に機能します。複雑な電気的環境では、グランド経路が近くの機器や電源システムからの不要なノイズを運ぶ可能性があります。

ノイズの混入

ノイズの混入は、ケーブルがアンテナのように動作したり、グランド経路が不要な電気エネルギーを運んだりするときに発生します。これにより、電源システムからのハム、調光器からのバズ、スイッチング機器からのクリック音、または高周波源からの干渉が生じることがあります。

長いアンバランスケーブルは、信号経路をより長い距離にわたって露出させるため、ノイズを拾いやすくなります。ケーブルの品質、シールド、配線、接地はすべて結果に影響します。

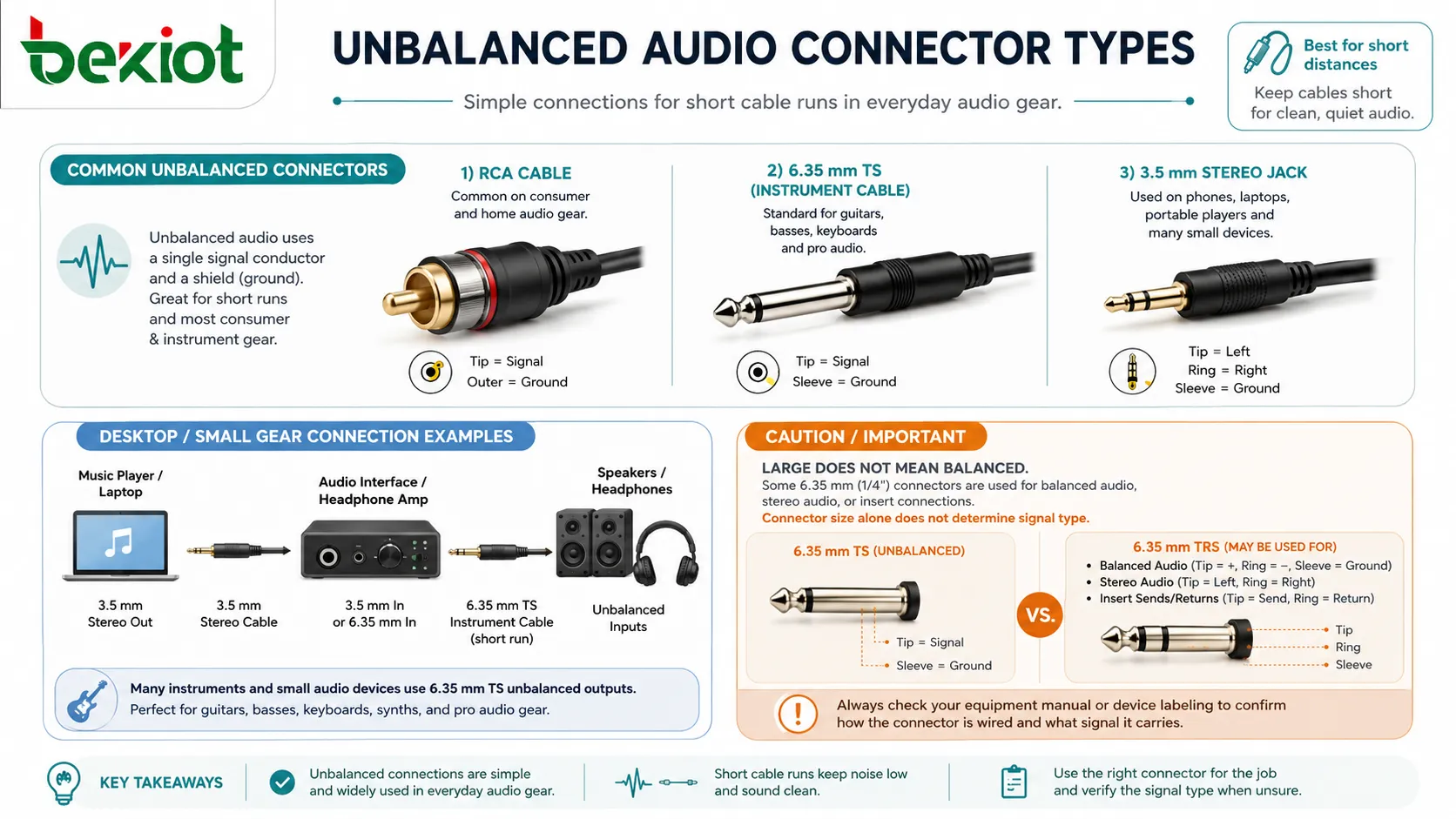

一般的なコネクタの種類

アンバランス音声はいくつかのコネクタタイプを使用できます。コネクタの形状だけで信号がバランスかアンバランスかを常に証明できるわけではありませんが、いくつかのコネクタは一般的にアンバランス音声と関連付けられています。

RCAコネクタ

RCAコネクタは、家庭用オーディオ、メディアプレーヤー、レコードプレーヤー、アンプ、テレビ、DJ機器、民生用再生システムで広く使用されています。通常、アンバランスのラインレベル音声を伝送します。

RCA接続はシンプルで便利です。ステレオ接続では通常、左チャンネル用と右チャンネル用の2本のRCAケーブルまたはプラグを使用します。

TSコネクタ

TSコネクタにはTipとSleeveの接点があります。エレキギター、ベース、キーボード、エフェクター、パッチケーブル、一部の音声出力で一般的です。TSケーブルは通常アンバランスです。

楽器レベルの信号は比較的弱く高インピーダンスである可能性があるため、TSケーブルを長く引き回すとノイズが多くなることがあります。ギターや楽器のシステムでは、ケーブルを短く保つか、より長い伝送が必要な場合にDIボックスを使用することがよくあります。

3.5mmオーディオジャック

3.5mmオーディオジャックは、ノートパソコン、携帯電話、タブレット、小型スピーカー、ヘッドホン、車のAUX入力、民生用機器で一般的です。ステレオ3.5mm出力は通常アンバランスで、左信号、右信号、共通グランドを伝送します。

これらの接続は個人用やデスクトップでの使用には便利ですが、長距離のプロフェッショナルな音声ルーティングには理想的ではありません。

6.35mm楽器出力

多くの楽器や小型音声機器は6.35mm TSアンバランス出力を使用します。一部の機器では、バランス音声、ステレオ音声、またはインサート接続に6.35mm TRSコネクタを使用する場合があるため、機器のマニュアルを確認する必要があります。

これは混乱の一般的な原因です。大きなフォーンコネクタが自動的にバランスであるとは限りません。配線と機器の設計が信号タイプを決定します。

アンバランス音声とバランス音声の比較

アンバランスとバランスはどちらもアナログ音声信号の転送に使用されますが、ノイズの処理方法が異なります。アンバランス音声は信号導体とグランドを使用します。バランス音声は逆極性の2本の信号導体とシールドまたはグランドを使用し、受信側の入力がコモンノイズを除去できるようにします。

これにより、バランス音声は長いケーブル配線やプロフェッショナルな環境に適しています。アンバランス音声は、短くシンプルで低コストの接続に今も有用です。

バランス音声がノイズをよりよく除去する理由

バランス音声は同じ信号を2つの逆の電気的形式で送信します。ケーブルに沿って拾われたノイズは、両方の導体に同様に影響を与える傾向があります。受信側の入力は一方の信号からもう一方を差し引くため、共通のノイズの多くが打ち消されます。

アンバランス音声にはこの同じ打ち消し機構がありません。シールド、短いケーブル長、クリーンな接地状態により依存します。

アンバランス音声が依然として存在する理由

アンバランス音声は、シンプルで安価であり、多くの日常的なシステムにとって十分であるため、依然として人気があります。メディアプレーヤーとアンプを繋ぐ短いRCAケーブルは良好に機能します。楽器とエフェクターを繋ぐ短いギターケーブルは実用的です。ノートパソコンからデスクトップスピーカーへの短い3.5mmケーブルは簡単で効果的です。

すべてのシステムがバランス音声の複雑さを必要とするわけではありません。重要なのは、アンバランス音声がいつ適切で、いつリスクになるかを知ることです。

アンバランス音声の利点

プロフェッショナルな環境ではバランス音声が好まれることが多いですが、アンバランス音声にも明確な利点があります。アンバランスは「悪い」フォーマットではなく、使用上の明確な制限があるシンプルなフォーマットです。

シンプルな接続

アンバランス音声は簡単に接続できます。ほとんどのユーザーは、特別な設定なしでRCA、TS、または3.5mmケーブルを互換性のある機器に差し込めます。これにより、民生用機器、小規模スタジオ、楽器、デスクトップシステムにとって実用的です。

配線がシンプルなため、小規模なセットアップでのトラブルシューティングも容易になります。音が出ない場合、ユーザーは通常、ケーブル、ポート、音量、入力をすぐに確認できます。

低コスト

アンバランスポートとケーブルは通常、バランスの代替品よりも安価です。必要な導体が少なく、入出力回路もシンプルです。これにより、大量市場向け機器のコストが低く抑えられます。

短距離の接続では、性能をあまり犠牲にすることなく、コスト面での利点が意味を持つことがあります。

幅広い互換性

アンバランス音声は多くの機器でサポートされています。ホームアンプ、パワードスピーカー、ノートパソコン、テレビ、楽器、DJコントローラー、メディアプレーヤー、小型レコーダーなどには、アンバランス接続が含まれていることがよくあります。

この幅広い互換性により、特に家庭、デスクトップ、セミプロ環境で、異なるカテゴリの機器を簡単に接続できます。

楽器での有用性

エレキギター、ベース、多くのキーボードは一般的にアンバランス出力を使用します。エフェクターボードや楽器用アンプもこれらの接続を中心に設計されています。

楽器のセットアップでは、ケーブルの選択と長さが重要です。短く高品質な楽器ケーブルは、ノイズを減らし音質を保つのに役立ちます。

制限とリスク

アンバランス音声には、大規模または要求の厳しいシステムで使用する前に理解しておくべき制限があります。ほとんどの問題は、ノイズ、ケーブル長、接地、レベル不一致に関連しています。

ノイズ感受性

アンバランスケーブルは、電源ケーブル、変圧器、照明システム、調光器、モーター、無線機器、その他の電気機器からのノイズを拾いやすくなります。

ケーブルが長い、信号が弱い、環境が電気的にノイズが多い場合に、問題がより顕著になります。ケーブルを短く保ち、適切に配線することでリスクを減らせます。

グランドループ

接続された機器のグランド経路が異なる場合に、グランドループが発生する可能性があります。これによりハムやバズが生じ、スピーカーから低周波ノイズとして聞こえることがよくあります。

グランドループは、オーディオ機器が異なる電源コンセントに接続されている場合や、民生用機器がプロ用システムに接続されている場合によく発生します。バランス音声、アイソレーショントランス、適切な電力分配、正しい接地方法が役立ちます。

ケーブル距離の制限

アンバランス音声は長いケーブル配線には理想的ではありません。すべてのシステムに適用できる単一の最大距離はありませんが、一般的に短い方が良いです。長いアンバランスケーブルはノイズや高域損失の可能性を高めます。

設備音響、ステージ配線、会議室、施設音声ルーティングでは、通常、長距離にはバランス音声が好まれます。

レベルとインピーダンスの不一致

一部のアンバランスソースは民生用ラインレベルで動作しますが、プロ用入力は異なるレベルを期待する場合があります。楽器出力もライン出力とは異なります。レベルが一致しない場合、音が小さすぎたり、ノイズが多かったり、歪んだりする可能性があります。

ソース出力と受信入力を一致させることが重要です。一部のシステムでは、DIボックス、ラインレベルコンバーター、オーディオインターフェース、またはミキサーが必要になる場合があります。

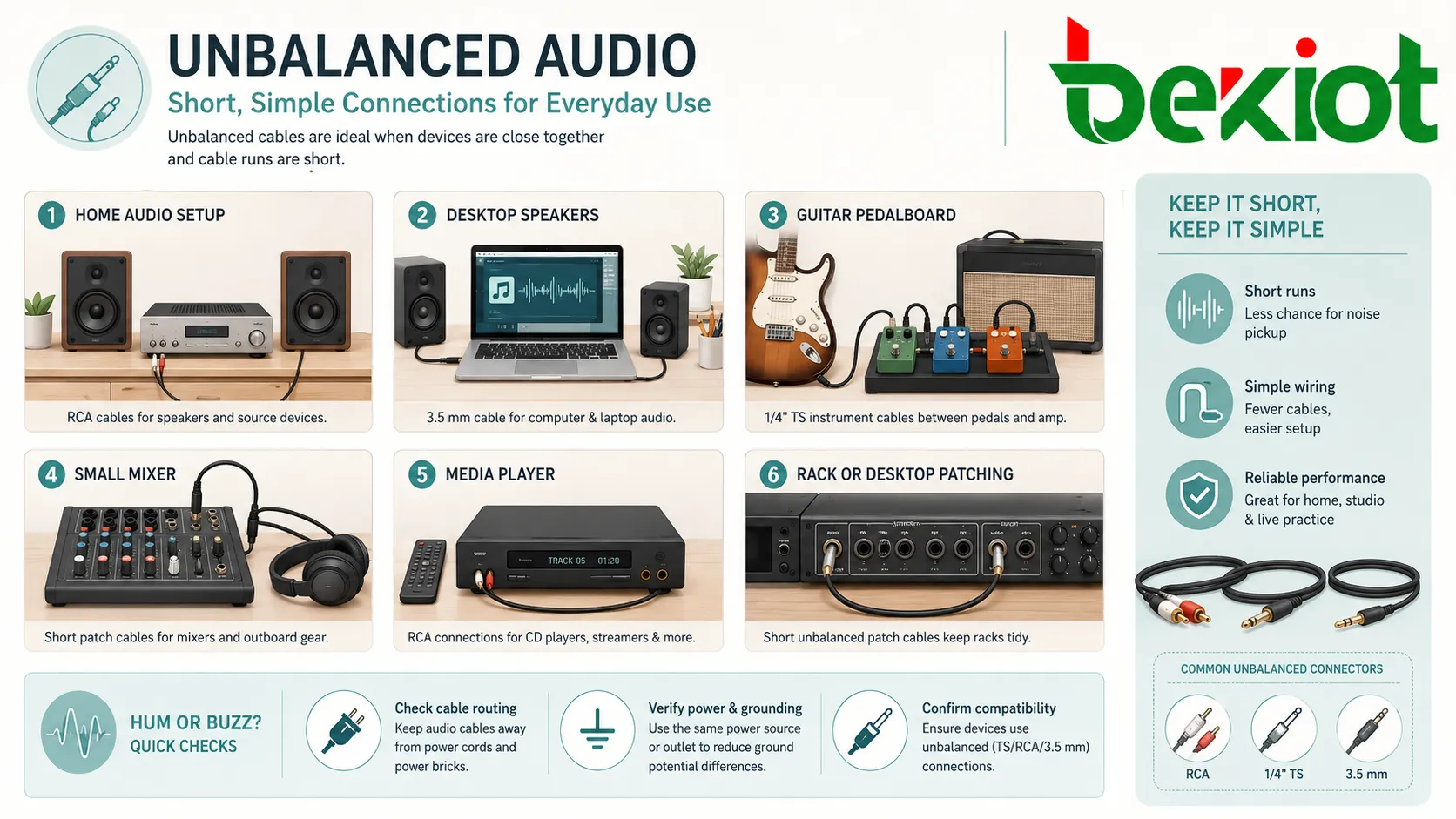

一般的な用途

アンバランス音声は、多くの日常的およびプロに近い用途で使用されています。接続が短く、環境が制御されており、信号経路がシンプルな場合に最も効果的です。

ホームオーディオシステム

ホームオーディオシステムでは、メディアプレーヤー、アンプ、レコードプレーヤー、テレビ、パワードスピーカー間でRCAアンバランス接続がよく使用されます。ケーブル配線は通常短いため、信頼性の高い性能が得られます。

ホームリスニングでは、アンバランス音声で十分なことがよくあります。問題は通常、ケーブルが非常に長い、機器のアースが異なる、低品質のケーブルが電源の近くで使用されている場合に発生します。

デスクトップとコンピューターオーディオ

ノートパソコンやデスクトップコンピューターは、一般的に3.5mmアンバランス音声出力を使用します。これらの出力はヘッドホン、パワードスピーカー、小型ミキサー、または録音機器に接続できます。

コンピューターオーディオは、機器の内部音声回路が貧弱な場合や、USB電源ノイズや接地の問題が存在する場合にノイズを発生させることがあります。より要求の厳しいセットアップでは、外部オーディオインターフェースが品質を向上させることができます。

楽器

エレキギター、ベース、一部のキーボード、エフェクターは一般的にアンバランスTS接続を使用します。このフォーマットは楽器システムに深く根付いています。

ステージからミキサーまでの長い配線には、DIボックスがよく使用されます。DIボックスはアンバランスの楽器信号を、距離を越えてより良く伝送されるバランス信号に変換します。

小型ミキサーとポータブル機器

小型ミキサー、ポータブルレコーダー、DJコントローラー、メディアプレーヤー、コンパクト音声機器には、アンバランス出力または入力が含まれている場合があります。これらは迅速なセットアップや短いパッチングに役立ちます。

ポータブル機器をプロ用システムに接続する場合は、レベルマッチングとノイズ制御を注意深く確認する必要があります。

民生用再生とAUX接続

車、小型スピーカー、テレビ、ポータブルプレーヤーのAUX接続は通常アンバランスです。これらはカジュアルな再生や個人使用に便利です。

これらのシステムは多くの場合、短距離で低コストであるため、アンバランス音声は実用的な選択肢です。主な懸念事項はケーブルの品質とコネクタの信頼性です。

短いパッチ接続

機器同士が非常に近い場合、ラック内やデスクトップ上でアンバランスケーブルが使用されることがあります。短いパッチングはノイズリスクを低減し、配線をシンプルに保ちます。

ハムやバズが発生した場合は、機器を交換する前に、ケーブル配線、電源接地、機器の互換性を確認する必要があります。

セットアップと配線の考慮事項

適切なセットアップ方法により、アンバランス音声の信頼性を大幅に高めることができます。多くのノイズ問題はフォーマット自体ではなく、不適切なケーブル選択、長いケーブル配線、誤ったルーティング、または不一致の機器によって引き起こされます。

ケーブルを短く保つ

短いケーブルはノイズ混入の可能性を減らします。デスクトップ、楽器、またはホームオーディオのセットアップでは、電源や他の機器の近くにケーブルの長いコイルを残すのではなく、実用的な最短のケーブル長を使用してください。

長いケーブルコイルはアンテナのように機能し、干渉を増加させる可能性があります。ケーブルをきちんと配線することで信号品質を維持できます。

音声ケーブルと電源ケーブルを分離する

アンバランス音声ケーブルは、電源ケーブル、照明用調光器、変圧器、モーター、スイッチング電源から遠ざける必要があります。音声ケーブルと電源ケーブルが交差する必要がある場合は、直角に交差させることで干渉を減らせます。

これは、多くのケーブルが一緒に配線されるラック、スタジオ、ステージ、作業場、機器室で特に重要です。

良好なシールドケーブルを使用する

良好なアンバランスケーブルは、適切なシールド、信頼性の高いコネクタ、用途に適した構造を備えている必要があります。楽器用ケーブル、RCAケーブル、3.5mmケーブルはすべて同じように作られているわけではありません。

不十分なシールドはバズや無線干渉を許す可能性があります。弱いコネクタは、パチパチというノイズ、断続的な音、またはチャンネル喪失を引き起こす可能性があります。

不要なアダプタを避ける

アダプタは便利ですが、多すぎると弱点になります。各アダプタは接触抵抗、緩み、配線の不一致、またはチャンネルの混乱を追加する可能性があります。

可能な限り正しいケーブルタイプを使用してください。変換が必要な場合は、ランダムなアダプタの連鎖ではなく、適切なインターフェース、DIボックス、またはオーディオコンバーターを使用してください。

モノラルとステレオの配線を確認する

アンバランス音声はモノラルまたはステレオです。TSケーブルはモノラルアンバランス音声を伝送します。3.5mm TRSケーブルはステレオアンバランス音声を伝送する場合があります。RCAステレオは通常、左右別々のケーブルを使用します。

ステレオ出力をモノラル入力に誤って接続すると、音の欠落、センター成分の弱さ、または位相キャンセルを引き起こす可能性があります。必要に応じて適切なサミング方法を使用してください。

アンバランス音声の問題のトラブルシューティング

アンバランス音声に問題がある場合、原因は通常、信号経路、ケーブル、接地、レベルマッチング、または機器の選択にあります。多くの設定を一度に変更するよりも、段階的な確認の方が優れています。

ハムまたはバズ

ハムやバズは、グランドループ、近くの電源ケーブル、調光器、変圧器、または不十分なシールドから発生することがよくあります。ケーブルを短くする、電源配線から遠ざける、接続された機器に同じ電源を使用する、または適切な場所にアイソレーショントランスを使用してみてください。

簡単な解決策として保護アース接続を外さないでください。電気的安全性は常にノイズ低減よりも優先されるべきです。

信号が弱い

信号が弱い原因としては、楽器レベル出力をライン入力に接続している、間違った入力タイプを使用している、ソースの音量が低い、ケーブルが不良、またはインピーダンスの不一致が考えられます。

ソースが楽器レベル、民生用ラインレベル、またはプロ用ラインレベルのいずれであるかを確認してください。信号を正しく上げるために、プリアンプ、DIボックス、ミキサー、またはオーディオインターフェースが必要になる場合があります。

歪み

歪みは、強い信号が感度が高すぎる入力に接続された場合に発生する可能性があります。例えば、ラインレベル出力をマイク入力に接続すると、入力を過負荷にする可能性があります。

出力レベルを下げるか、正しい入力モードを使用するか、必要に応じてアッテネーターを挿入してください。ミキサー、インターフェース、レコーダーのクリッピングインジケーターに注意してください。

パチパチノイズまたは断続的な音

パチパチノイズは、コネクタの緩み、ジャックの摩耗、接点の汚れ、ケーブルの損傷、またはプラグへの負担によって引き起こされる可能性があります。断続的な障害を特定するために、音を聞きながらケーブルをそっと動かしてください。

ケーブルの交換は多くの場合、最も迅速なテストです。問題が解決しない場合は、機器のジャックまたは内部接続の修理が必要な場合があります。

片方のチャンネルが出ない

片方のチャンネルが出ない原因は、ステレオケーブルの問題、間違ったアダプタ、損傷したRCAプラグ、誤った左右接続、ソフトウェアのバランス設定、またはモノラル入力の不一致であることがよくあります。

左右のチャンネルを別々にテストしてください。ケーブルを交換して、問題がケーブルに追従するか、機器に留まるかを確認してください。

より良い結果を得るためのベストプラクティス

アンバランス音声は、正しく使用すれば非常に良好に機能します。重要なのは、その制限を尊重し、短距離、クリーンな配線、適切なレベルマッチングを中心に接続を設計することです。

アンバランス音声を適切な場所で使用する

短距離の配線、民生用機器、デスクトップオーディオ、楽器接続、シンプルなシステムにはアンバランス音声を使用してください。これらのケースでは、多くの場合、最も実用的な選択です。

長距離の配線、ステージからコンソールへの接続、設備音響、大規模な会議室、または電気的にノイズの多い環境では、代わりにバランス音声を検討してください。

必要に応じて適切に変換する

アンバランス信号を長距離伝送する必要がある場合や、プロ用バランス機器に接続する必要がある場合は、DIボックス、ラインアイソレーター、バランスインターフェース、またはオーディオコンバーターを使用してください。

適切な変換はノイズを減らし、信号品質を保護するのに役立ちます。また、プロ用入力との互換性も高まります。

ケーブルとポートにラベルを付ける
