テレフォニーゲートウェイは、異なる音声ネットワークを接続し、信号方式、メディア形式、回線インターフェース、伝送技術の違いを変換する通信装置またはシステムです。従来型電話、アナログ電話、PBX、PSTN、ISDNトランク、SIPサーバー、VoIP、モバイルゲートウェイ、企業通信基盤を連携させます。

多くの組織では、音声通信は一つの形式だけではありません。アナログ回線、デジタルトランク、旧PBX、SIP電話、クラウド通話、FAX、ページング、非常電話が同時に使われることがあります。ゲートウェイは、すべてをすぐ置き換えずに相互通話を可能にします。

旧来の音声ネットワークと新しい音声ネットワークをつなぐ橋

従来の電話システムは回線交換音声を前提としていました。通話はアナログ銅線、E1/T1、ISDN PRI、通信事業者網を通りました。現在の企業通信は、SIP、VoIP、IP PBX、クラウド電話、統合通信、IPディスパッチへ移行しています。

課題は、すべてを一度にIPへ移せないことです。既存番号、アナログ非常設備、FAX、エレベーター電話、ホテル客室電話、警報ダイヤラー、ページング接口、PBX資産が残る場合があります。ゲートウェイは制御された移行経路を提供します。

全面交換ではなく、ゲートウェイはレガシー側とIP側の間を変換します。既存回線を残し、古い装置を保護し、遠隔拠点を接続し、SIPトランクを利用し、音声サービスを複数のネットワークへ広げられます。

変換プロセスの仕組み

シグナリング変換

すべての通話にはシグナリングが必要です。誰が発信したか、どの番号を押したか、相手が呼出中か、いつ応答し、いつ終了するかをシステムに伝えます。ネットワークごとに方式は異なります。

ゲートウェイは、アナログのループスタート、FXO、FXS、ISDN PRI、E1/T1、SS7関連、GSM信号などを、IP PBXやVoIPプラットフォーム用のSIP信号へ変換できます。これにより異種システム間でも通話を正しく確立できます。

メディア変換

通話が確立されると、音声は端末間で運ばれます。従来システムはアナログ電気信号やデジタル回線チャネルを使い、IPシステムは通常RTP音声パケットを使います。

ゲートウェイはメディア経路を変換し、これらの形式の間で音声を通します。用途に応じて、コーデック交渉、エコーキャンセル、ゲイン調整、パケット化、DTMF変換、ジッタバッファも処理します。

番号処理

番号はルーティング前に整形が必要になることがあります。短縮内線、ローカル番号、国際番号、外線接続プレフィックスなどを、ゲートウェイが変更、追加、削除、正規化し、ダイヤルプランに従って処理します。

これは、旧PBXとSIPトランクを接続する場合や、異なる番号計画を持つ複数拠点間で通話を振り分ける場合に重要です。

ルート選択

ゲートウェイは通話の経路を選択できます。市内通話はPSTN、長距離はSIP、緊急通話は専用ルート、主回線障害時は別トランクへ切り替えられます。

ルーティング規則は、コスト制御、信頼性向上、ネットワークや通信事業者の障害時の重要通話維持に役立ちます。

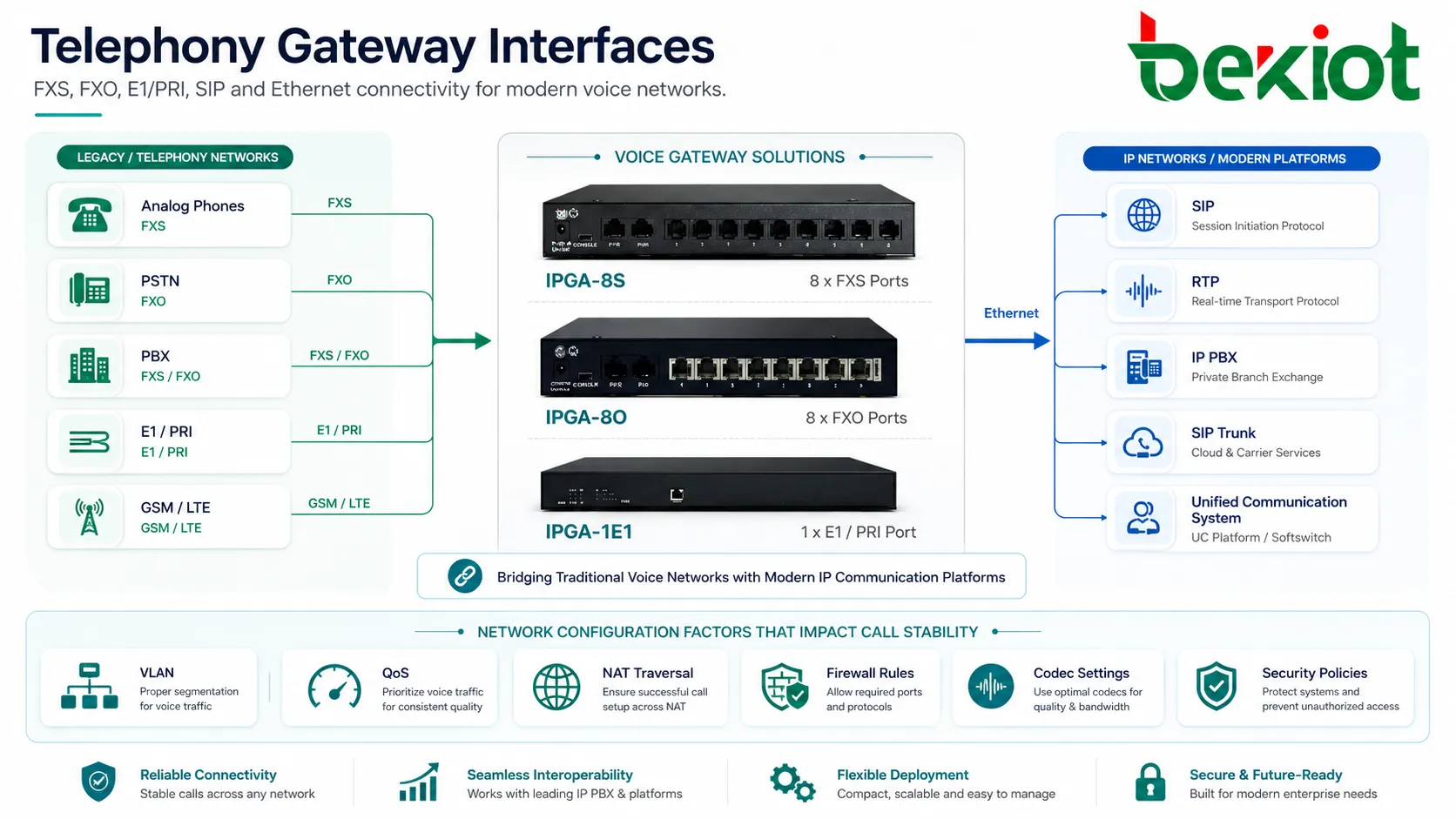

一般的なインターフェース種類

FXSポート

FXSポートは、アナログ電話、FAX、エレベーター電話、非常電話、モデムにアナログ電話サービスを提供します。接続機器へダイヤルトーン、呼出電圧、回線電源を供給します。

FXSゲートウェイは、古いアナログ端末をIP PBXやSIPプラットフォームへ接続する際に有効です。電話システムの中核を近代化しながら、必要なアナログ機器を残せます。

FXOポート

FXOポートは、公衆電話網または旧PBXのアナログ電話回線へ接続します。回線側からはアナログ電話のように動作し、PSTN経由で発着信できます。

FXOゲートウェイは、既存のアナログトランクをVoIPへ接続したい場合や、PSTN回線をバックアップとして残したい場合によく使われます。

E1/T1およびPRIインターフェース

デジタルトランクゲートウェイは、E1、T1、PRIでPBX、通信事業者回線、IP電話基盤を接続します。旧PBXやデジタルトランクをSIP基盤へ移行する企業案件で一般的です。

PRIゲートウェイは多数の同時通話を運び、事業者とPBX設定に応じて発信者番号、DID、外線番号表示、構造化された呼制御をサポートします。

GSMおよびLTEインターフェース

モバイルゲートウェイは、企業電話システムを携帯網へ接続します。モバイルバックアップ、遠隔地、一時導入、有線電話が限られる場所で利用されます。

モバイルゲートウェイでは、SIM管理、通信事業者ポリシー、電波品質、通話コストを慎重に確認する必要があります。

SIPおよびIPネットワークポート

IP側では、ゲートウェイは通常イーサネットで接続し、SIP、RTPおよび関連プロトコルで通信します。IP PBXへ登録したり、SIPトランク事業者へ接続したり、UCシステムの一部として動作します。

ネットワーク設定は重要です。VLAN、QoS、NAT越え、ファイアウォール、コーデック、セキュリティ設定は通話の安定性に影響します。

評価すべき重要機能

プロトコル互換性

ゲートウェイは既存システムと移行先システムが必要とするプロトコルとインターフェースをサポートする必要があります。VoIPではSIP互換性が特に重要です。

互換性は、着信、発信、転送、保留、DTMF、FAX、発信者番号、緊急通話、フェイルオーバールートなど、実際の通話シナリオで確認するべきです。

音声品質制御

音声品質は、コーデック、エコーキャンセル、ゲイン、パケットタイミング、ジッタバッファ、ネットワーク安定性、回線状態に左右されます。ゲートウェイは安定した音声変換を行う必要があります。

アナログ回線ではインピーダンス整合とエコー制御が重要です。SIP通話では、パケットロス、ジッタ、遅延、コーデック不一致を管理する必要があります。

ダイヤルプラン管理

ダイヤルプランは番号の処理とルーティングを定義します。ゲートウェイは数字追加、プレフィックス削除、番号制限、緊急通話、トランク選択、番号正規化を実行できます。

明確なダイヤルプランはルーティングミスを減らし、保守を容易にします。番号処理の誤りはゲートウェイ導入トラブルの典型的な原因です。

フェイルオーバーとバックアップルーティング

一部のゲートウェイは、トランク、事業者、ネットワーク、サーバーが使えない場合にバックアップルートを提供します。別のSIP、アナログ回線、モバイル網、ローカルPBXへ切り替えられます。

これは、ネットワーク障害、通信事業者障害、PBX保守中にも音声継続性が必要な企業にとって価値があります。

管理と監視

最新ゲートウェイには、Web管理、遠隔設定、状態表示、通話ログ、アラーム、SNMP、システムログ、ファームウェア更新、プロビジョニング機能が含まれることが多いです。

監視により、トランク障害、登録失敗、回線問題、高い失敗率、パケットロス、異常トラフィックを、利用者から大きな問題が報告される前に検出できます。

移行プロジェクトでの事業価値

ゲートウェイの大きな価値は段階的移行です。組織はIP電話の柔軟性を得たい一方で、PSTN、アナログ機器、デジタルトランク、旧PBXを一定期間維持する必要があります。

これによりリスクが下がります。非常電話、FAX回線、警報ダイヤラー、エレベーター電話、受付回線などを、完全移行前に段階的に試験できます。

企業および産業用途では、アナログ電話、PSTN回線、SIPプラットフォーム、IP PBX、マルチサイト音声ネットワークを接続する案件で、Becke TelcomのIPGAシリーズゲートウェイを検討できます。IPGA層はルーティング、変換、管理を集中化します。

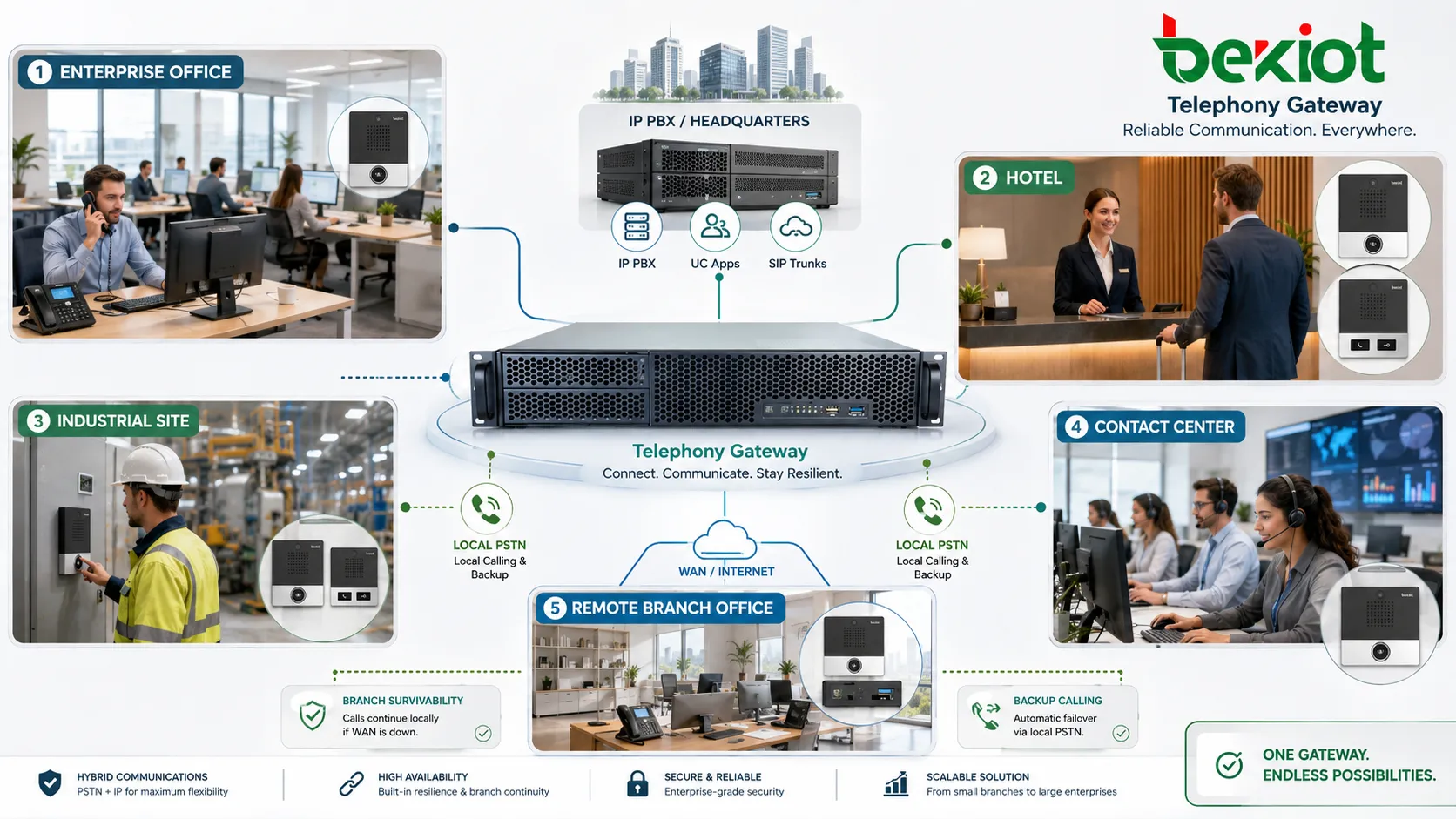

さまざまな環境での用途

企業オフィス通信

企業では、IP PBXをPSTN、旧PBX、アナログ内線、FAX、SIPトランクへ接続するためにゲートウェイを使います。すべての機器を一度に交換せずに音声通信を近代化できます。

オフィス導入では、コスト管理、番号維持、通話ルーティング、発信者番号処理、日常通話の安定性が重視されます。

ホテルおよび宿泊施設システム

ホテルでは、アナログ客室電話、フロント、バックオフィス、非常電話、PMS連携PBXが残ることがあります。ゲートウェイはそれらをIP音声基盤へ接続します。

これにより、ホテルは基幹電話を近代化しながら、客室電話と既存サービス運用を継続できます。

産業・ユーティリティ現場

工場、発電所、製油所、鉱山、港湾、交通施設では、非常電話、アナログ現場機器、ページング、制御室電話、SIPディスパッチを接続するためにゲートウェイを使います。

これらの現場では、堅牢な動作、安定したルーティング、バックアップ経路、安全通信システムとの統合が求められます。

コンタクトセンターとサービスチーム

コンタクトセンターは、SIPプラットフォームを従来トランク、PSTNバックアップ、FAX、旧PBXへ接続するためにゲートウェイを利用します。移行中やハイブリッド運用で発着信を維持できます。

ゲートウェイのルーティングは、キャンペーン、通信事業者、バックアップルート、地域番号計画の分離にも役立ちます。

遠隔拠点とマルチサイトネットワーク

支店では、中央IP PBXへ接続しながらローカルPSTNを残す必要があります。ゲートウェイはローカル発信、バックアップ通話、支店の自律性を提供します。

WANが不安定な場合や、地域の緊急通話要件を維持する必要がある場合に有効です。

導入前の設計要素

通話容量

ゲートウェイは想定される同時通話数をサポートしなければなりません。小型アナログゲートウェイは少数チャネル、デジタルトランクゲートウェイは多数の同時通話を扱えます。

容量はピーク通話量、支店規模、トランク種類、緊急通話要件、将来拡張を考えて計画します。

番号計画

導入前に、内線番号、公衆番号、緊急番号、FAX番号、DID、発信者番号の扱いを定義する必要があります。

番号計画が不十分だと、ルーティング競合、誤った番号表示、着信失敗、後日のトラブルシューティング困難につながります。

ネットワーク準備状況

SIPとVoIPでは、IPネットワークがリアルタイム音声を支えなければなりません。スイッチ、ルーター、ファイアウォール、VLAN、QoS、NAT、WAN帯域を確認します。

音声は映像より帯域が少なくても、遅延、ジッタ、パケットロスに敏感です。弱いネットワークは良いゲートウェイの性能も下げます。

セキュリティポリシー

ゲートウェイは複数のネットワークをつなぐため、セキュリティが重要です。管理アクセス保護、未使用サービス停止、強力なパスワード、送信元IP制限、ファームウェア更新、異常通話監視が必要です。

SIP側に接するゲートウェイは、スキャン、登録攻撃、不正通話、許可されないルーティングからも保護する必要があります。

レガシーデバイスの動作

アナログおよび旧機器には特殊要件があります。FAX、警報盤、エレベーター電話、モデム、旧PBXカードは、特定のトーン、電圧、インピーダンス、タイミング、DTMFに依存することがあります。

これらの機器は個別に試験する必要があります。通常の音声通話が成功しても、FAXや警報発信が信頼できるとは限りません。

ゲートウェイ案件は、レガシー動作、IPルーティング、音声品質、セキュリティ、運用保守を一つの通話経路として計画したときに成功します。

よくある問題とトラブルシューティング

アナログポートにダイヤルトーンがない

アナログ端末にダイヤルトーンがない場合は、ポート種別、ケーブル、FXS設定、電話互換性、電源、ポート有効化を確認します。FXSとFXOを混同してはいけません。

また、そのアナログ電話または機器が別の正常なポートで動作するか確認します。

着信が失敗する

着信失敗は、トランク設定、番号形式、SIP登録、PRI信号、FXO回線、ファイアウォール、着信ルールの誤りが原因になることがあります。

通話ログと信号トレースを確認し、通話がゲートウェイに到達しているか、その後どのようにルーティングされるかを見ます。

片方向音声

片方向音声は、RTP経路、NAT、ファイアウォール、コーデック交渉、ネットワークルーティングの問題を示すことが多いです。SIP信号は成功してもメディアが一方向で失敗します。

パケットキャプチャとRTPポート確認が診断に役立ちます。

エコーまたは低音量

アナログ回線でのエコーや低音量は、インピーダンス、ゲイン、回線品質、ハイブリッド変換、音響フィードバックに起因します。

IP通話では、コーデック設定、端末音量、ネットワークパケット品質も確認します。

DTMFが動作しない

DTMF問題は、IVR、ボイスメール、ドア開錠、会議、自動化システムに影響します。DTMF方式、圧縮、SIP INFO、RFC 2833、インバンド歪みが原因になることがあります。

特にアナログ機器とSIPトランク間では、すべての想定ルートでDTMFを試験します。

実装のベストプラクティス

まず通話フローマップを作成します。トランク、内線、アナログ機器、SIPサーバー、PBXルート、緊急番号、FAX回線、バックアップ経路を洗い出します。

ポートには明確なラベルを付けます。物理ポート、ケーブル、回線、ルート名を記録すると保守が早くなります。

段階的に試験します。アナログポート、SIP登録、着信、発信、発信者番号、DTMF、FAX、転送、緊急ルーティング、フェイルオーバーを本番前に確認します。

早期にセキュリティを固めます。初期認証情報変更、管理制限、SIP送信元制限、未使用ポート停止、試験運用中のログ確認を行います。

設定バックアップを保持します。ゲートウェイには重要なダイヤルプランとルーティング規則があるため、交換と復旧が容易になります。

保守とライフサイクル管理

ゲートウェイは重要通信基盤として監視します。回線状態、登録状態、通話失敗率、異常トラフィック、ファームウェア、CPU、チャネル使用率、アラームを確認します。

ファームウェア更新は計画し、事前に試験します。安全性や互換性を改善できますが、バックアップと戻し計画なしに業務時間中へ適用すべきではありません。

IP移行が進むと、一部ポートやルートは不要になります。古い規則は削除し、複雑さとセキュリティ露出を減らします。

FAQ

1台のゲートウェイでアナログ電話とSIPトランクを接続できますか？

はい。複数インターフェースを持つ機種もあれば、FXS、FXO、PRI、SIPトランク変換に特化した機種もあります。選定前に必要なインターフェースを確認してください。

音声ゲートウェイ経由のFAXが失敗することがあるのはなぜですか？

FAXはパケットロス、コーデック圧縮、タイミング、トーン処理に敏感です。IP上のFAXに依存する前に、T.38、G.711透過、ネットワーク品質、事業者互換性を試験します。

クラウド電話へ移行した後もゲートウェイは必要ですか？

アナログ機器、ローカルPSTN、エレベーター電話、FAX、警報ダイヤラー、旧PBX接続を残す必要がある場合、クラウド移行後もゲートウェイが必要になることがあります。

ゲートウェイとSBCの違いは何ですか？

ゲートウェイは主に電話インターフェースやネットワークを変換します。SBCはネットワーク境界でSIPセッションを保護、制御、管理します。一部の製品では機能が重なります。

古いゲートウェイを交換する前に何を確認すべきですか？

古いゲートウェイを交換する前に、ポート種類、容量、ダイヤルプラン、発信者番号、緊急ルート、FAX、警報回線、アナログ動作、SIP設定、バックアップ、ファームウェア互換性を確認します。
