SIPゲートウェイは、SIPベースのIP音声環境を、アナログ電話、FAX、レガシーPBX、PSTNトランク、FXSまたはFXOインターフェース、デジタル音声回線など、別種の電話環境へ接続する通信デバイスです。実務上は、2つの異なる通信世界をつなぐ橋渡し役として機能します。一方にはSIPとIP通信のドメインがあり、もう一方には、現代のネットワークと相互接続する必要があるレガシー、アナログ、または回線ベースの電話ドメインがあります。

そのため、SIPゲートウェイは実際の通信プロジェクトで非常に重要です。多くの組織は、すべてのレガシー音声機器、アナログ回線、PBXインターフェースを一度に置き換えるわけではありません。通常は段階的に移行します。SIPゲートウェイは、異なる音声環境を変換して接続することで、この段階的な移行を可能にします。アナログ電話をIP電話システムで動作させたり、IP PBXをPSTNトランクに接続したり、古い拠点システムを現代のSIPサービスと相互運用させたりできます。

SIPゲートウェイには、アナログゲートウェイ、デジタルトランクゲートウェイ、FXSゲートウェイ、FXOゲートウェイ、メディアゲートウェイ、ハイブリッド音声ゲートウェイなど多くの形態があります。支店や中小企業向けの小型機器もあれば、トランキング、アクセス移行、大規模相互接続に使われるキャリアグレードまたはエンタープライズグレードのシステムもあります。共通する役割は、SIP通信を非SIPまたは異なる構造の電話リソースと相互運用できるようにすることです。

SIPゲートウェイは、SIPベースの音声システムと、アナログ機器、PBX、PSTNアクセスなどのレガシー電話リソースを接続します。

SIPゲートウェイとは？

基本的な定義

SIPゲートウェイは、IP側でSIPシグナリングを使用し、もう一方の側で別の電話インターフェースまたは音声環境との相互接続を提供する音声ゲートウェイです。SIPはSession Initiation Protocolで、インターネット電話通話などのセッションを作成、変更、終了するためのアプリケーション層シグナリングプロトコルです。SIPゲートウェイでは、このSIPシグナリングを使ってIP PBX、SIPサーバー、サービスプロバイダー、ホステッド音声プラットフォームと通信します。

ゲートウェイの役割は、単にパケットを通すことに限られません。SIPベースのセッション制御と、非SIP側のシグナリング、メディア、インターフェース、回線動作の間を変換します。この変換機能こそが、汎用ネットワーク機器ではなくゲートウェイと呼ばれる理由です。

なぜゲートウェイと呼ばれるのか

ゲートウェイという言葉が重要なのは、この装置が2つの異なる環境をつなぐからです。SIPゲートウェイは、デスクフォンのような単なるSIPエンドポイントではありません。相互運用の橋です。たとえばAudioCodesは、同社のアナログおよびISDNメディアゲートウェイを、レガシー電話、FAX、PBXシステムをIP電話ネットワークやIPベースPBXシステムへ接続する装置として説明しています。Ribbonも、アクセスおよびトランキング用途で、同社のメディアゲートウェイがSIPゲートウェイまたはVoIPゲートウェイとして機能できると説明しています。

このゲートウェイとしての役割により、移行、統合、相互接続プロジェクトで大きな価値があります。システムの一方では既存の電話リソースを使い続け、もう一方では現代的なSIP環境で運用できます。

SIPゲートウェイは、SIPベースのIP電話と、レガシー、アナログ、デジタル、または非SIPの音声インフラをつなぐ橋として理解するのが最も適切です。

SIPゲートウェイの仕組み

ゲートウェイのSIP側

IP側では、ゲートウェイはSIP対応の音声デバイスとして動作します。SIPプラットフォームへ登録したり、SIPトランクと連携したり、IP PBX、SIPサーバー、サービスプロバイダーとSIPシグナリングを交換したりできます。Ciscoのゲートウェイ向けSIPトランク登録の資料では、SIP登録がトランクのゲートウェイ側を表し、複数のダイヤルピアやエンドポイントのルーティングを支援できることが示されています。これは、SIPゲートウェイが受動的な変換器ではなく、SIP呼制御に能動的に参加することを示しています。

このSIP側での参加により、ゲートウェイはサイトやサービスプロバイダー環境のより広いIP音声アーキテクチャに統合できます。

ゲートウェイのレガシーまたは非SIP側

もう一方の側では、モデルに応じてアナログ電話、FAX、レガシーPBX、FXSまたはFXO回線、E1またはT1トランク、その他の電話インターフェースに接続します。AudioCodesとRibbonはいずれも、自社のゲートウェイ製品を、アナログ、デジタル、レガシー電話リソースをIPおよびSIP環境へ接続するものとして説明しています。

この側は、物理的またはレガシーな電話世界の接続点です。また、アナログゲートウェイ、デジタルトランクゲートウェイ、ハイブリッドメディアゲートウェイなど、装置の実用カテゴリも決定します。

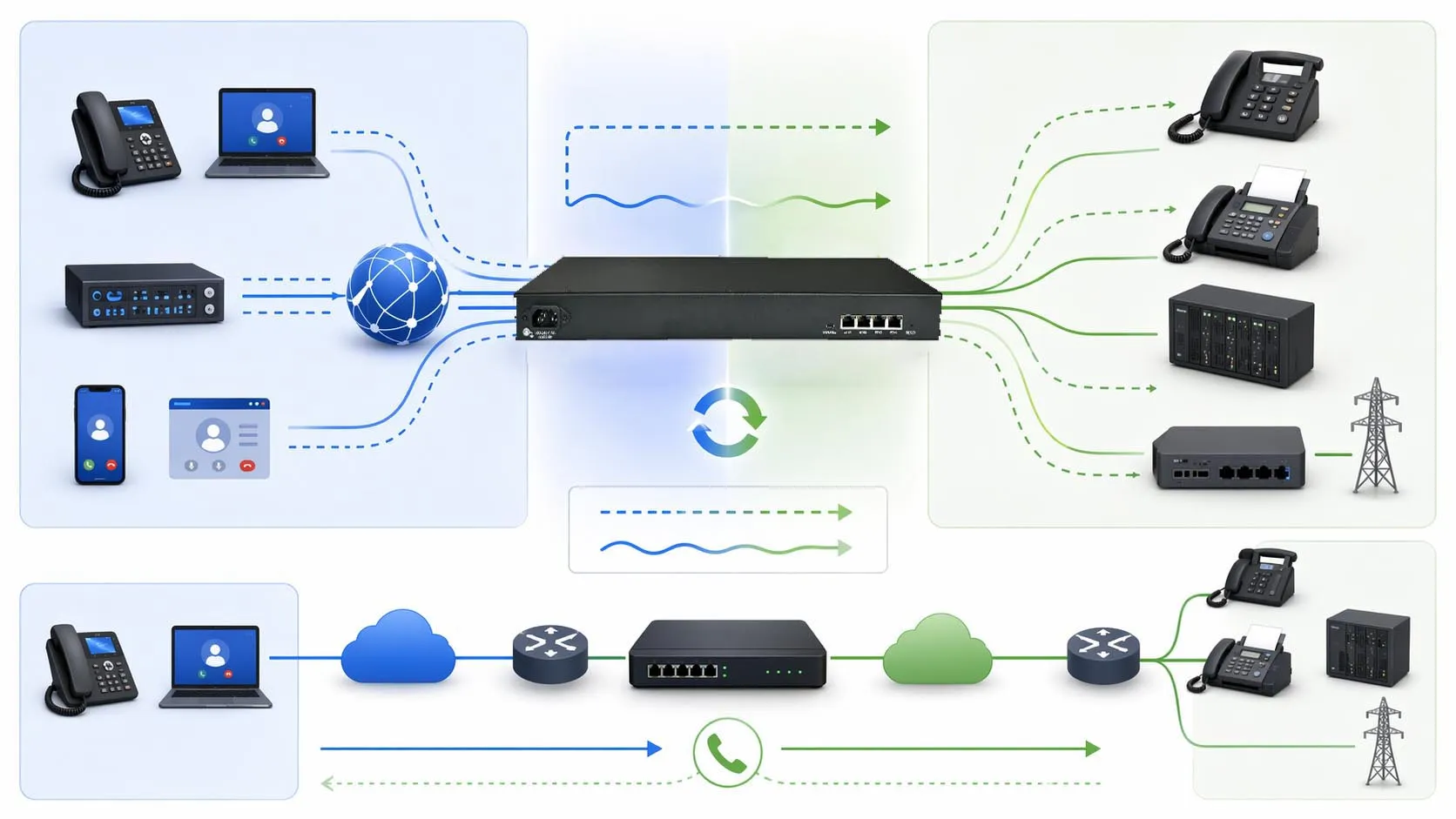

シグナリングとメディアの変換

通話が開始されると、SIPゲートウェイは両側の間でシグナリングとメディアを変換します。SIP側はSIPセッション、コーデック、IP通話ルーティングで動作する一方、レガシー側はアナログ回線状態、TDMトランク動作、PBXシグナリングの要求を含む場合があります。ゲートウェイはこの変換を管理し、双方が同じネイティブ通信モデルを使っていなくても通話をエンドツーエンドで成立させます。

この変換機能により、SIPゲートウェイは混在環境で不可欠です。この変換層がなければ、多くの古い機器や回線は現代のSIP電話に直接参加できません。

SIPゲートウェイは、SIPベースの音声システムとレガシー電話インターフェースを変換し、両側が通信できるようにします。

環境間の通話ルーティング

実際の導入では、ゲートウェイはより大きなルーティング設計の一部になります。アナログ内線やレガシーPBXからの通話をSIPドメインへ送り、SIP側からの通話をアナログ機器、トランク回線、古いシステムへ届けることができます。CiscoのSIPトランキング資料やAudioCodesの製品資料は、現代とレガシーの通話環境をつなぐルーティングにおけるゲートウェイの広い役割を示しています。

つまり、SIPゲートウェイは単なる形式変換器ではありません。システム全体の通話ルーティングロジックの一部でもあります。

SIPゲートウェイの主な機能

レガシー電話とのSIP相互接続

SIPゲートウェイの最も基本的な機能は相互接続です。SIPベースのシステムを、アナログ電話、FAX、PBX、PSTNトランク、デジタルアクセス回線へ接続できます。AudioCodesはMediaPackおよびMediant製品ラインでこの機能を説明し、Ribbonもアクセスおよびトランキング用途で同社のメディアゲートウェイをSIPゲートウェイおよびVoIPゲートウェイとして位置付けています。

この機能により、SIPゲートウェイ技術は移行と相互運用プロジェクトの中心になります。

アナログおよびデジタルインターフェースへの対応

多くのSIPゲートウェイには、さまざまなインターフェースタイプがあります。アナログ電話やFAX向けのFXSポートを提供するもの、アナログ回線アクセス向けのFXOポートを提供するもの、さらに大規模なものではE1またはT1 PRIなどのデジタルトランクインターフェースを提供するものがあります。RibbonやAudioCodesの製品ポートフォリオは、音声アクセスとトランキング要件に応じてゲートウェイが設計されることを示しています。

この多様性は重要です。組織ごとに移行課題が異なるからです。アナログ端末を残す必要がある組織もあれば、トランクアクセスを残す必要がある組織、両方を残す必要がある組織もあります。

IP PBXおよびSIPプラットフォームとの互換性

SIPゲートウェイは、IP PBX、SIPトランク、ホステッド音声環境、その他のSIP対応プラットフォームと連携できるため価値があります。AudioCodesは同社のゲートウェイが主要なソフトスイッチやSIPサーバーと相互運用できると説明し、Ciscoの資料もSIPトランク登録とダイヤルピアモデルがSIP側のゲートウェイ統合を支えることを示しています。

これにより、ゲートウェイは企業向けSIPアーキテクチャにも、サービスプロバイダー向けSIPアーキテクチャにも適合します。

即時全面置換なしの移行

もう一つの重要な機能は、段階的移行の支援です。組織がすべてのアナログ機器、FAX、レガシーPBXインターフェースを一度に廃棄することはほとんどありません。SIPゲートウェイは、それらの資産を稼働させたまま、音声環境全体をSIPとIP電話へ移行することを可能にします。

これはゲートウェイ導入の最も実用的な理由の一つです。大きな混乱を伴う一括移行の負担を減らし、近代化を管理しやすくします。

支店から企業規模までの拡張性

SIPゲートウェイには小規模から大規模まであります。少数のアナログまたはトランクインターフェースを持つ支店や小規模導入向けの装置もあれば、高密度アクセスやトランキングを処理する企業またはサービスプロバイダー向けシステムもあります。Ribbonのポートフォリオ説明は、規模と性能要件に応じたメディアゲートウェイを示しています。

これにより、SIPゲートウェイ技術は、小規模オフィスから大規模なキャリアまたは企業の相互接続設計まで幅広く有効です。

SIPゲートウェイの最も重要な機能は、単なるプロトコル対応ではありません。現実の電話移行と統合の中で相互運用性を維持する能力です。

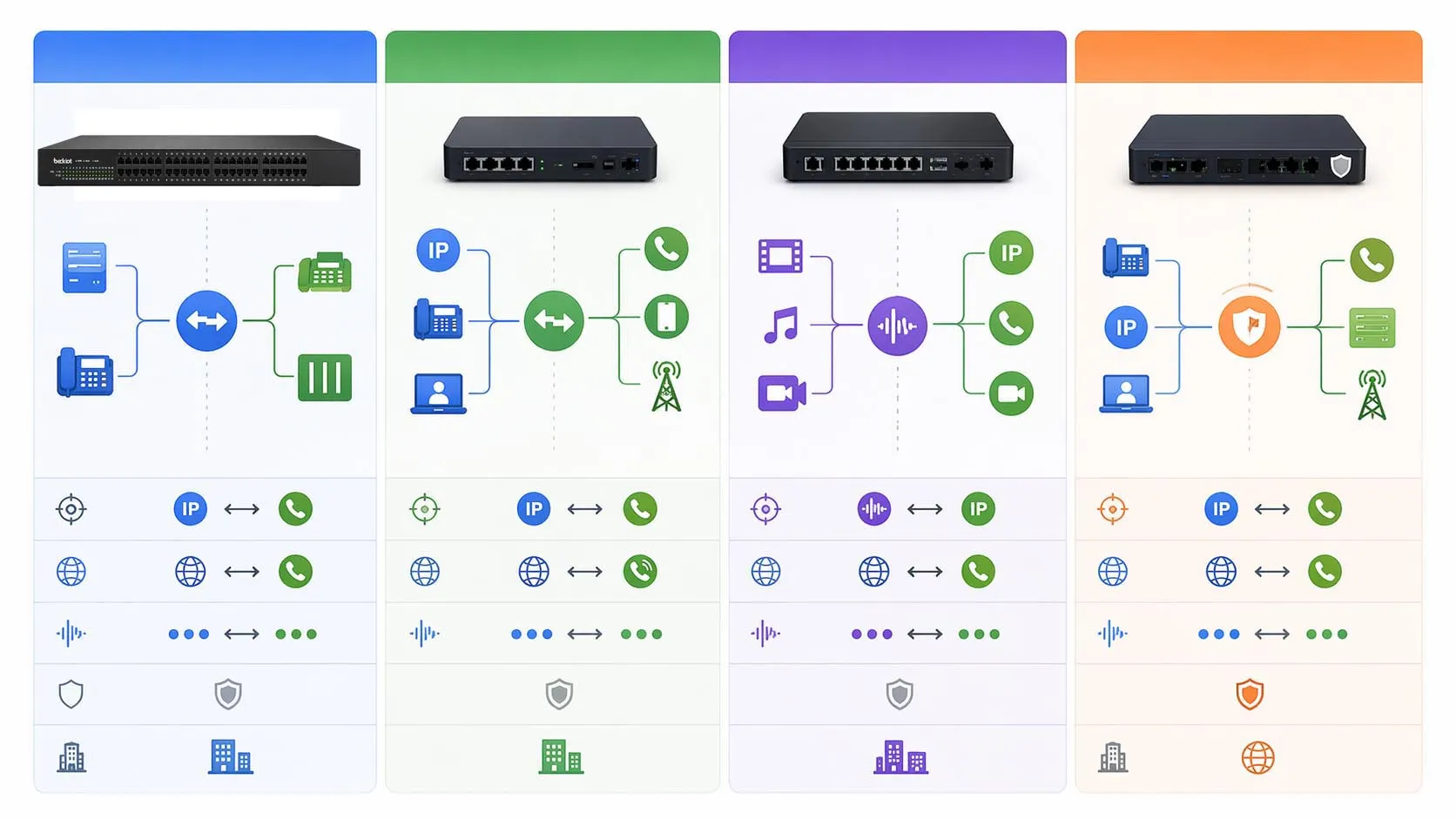

SIPゲートウェイ、VoIPゲートウェイ、メディアゲートウェイ、SBCの違い

SIPゲートウェイとVoIPゲートウェイ

市場では、SIPゲートウェイとVoIPゲートウェイは非常に近い意味で使われることが多いです。SIPはVoIPシステムで主要なシグナリング方式の一つだからです。AudioCodesはレガシー電話とIP電話ネットワークを接続するアナログおよびISDN VoIPメディアゲートウェイに言及し、Ribbonも同社のメディアゲートウェイがSIPゲートウェイまたはVoIPゲートウェイとして機能できると述べています。

実務上、SIPゲートウェイはよりプロトコル特化の表現で、VoIPゲートウェイはより広い表現です。多くの製品は同時に両方のカテゴリに属します。

SIPゲートウェイとメディアゲートウェイ

メディアゲートウェイもより広いカテゴリです。アナログ、TDM、デジタル、IP音声システムなど、異なるメディアまたは電話ドメインを橋渡しするゲートウェイを指します。IP側でSIPをシグナリング方式として使用する場合、SIPゲートウェイはメディアゲートウェイの一種になり得ます。

そのため、違いは絶対的な分離というより強調点の違いです。メディアゲートウェイはインターフェースの広さと相互接続の役割を強調し、SIPゲートウェイはその中のSIPシグナリング側を強調します。

SIPゲートウェイとSBC

SIPゲートウェイはSBCと同じではありません。ただし一部のプラットフォームは機能を組み合わせることがあります。セッションボーダーコントローラーは、SIPエッジ制御、境界分界、セキュリティ、シグナリングとメディアの相互接続、アドレスとポート変換、ネットワーク間ポリシー制御に重点を置きます。CiscoはCUBEを、シグナリング、メディア、アドレス・ポート変換、課金、セキュリティ、QoS、呼受付制御、帯域管理を提供するネットワーク間分界インターフェースとして説明しています。AudioCodesも一部のハイブリッドゲートウェイがSBC機能を提供すると述べており、役割が同一でなくても同じプラットフォームに共存できることを示しています。

簡単に言えば、SIPゲートウェイは主にSIPをレガシーまたは非SIPの電話リソースへ接続する装置です。SBCは主にネットワーク間のSIPエッジを保護、正規化、制御する装置です。一部製品は両方に対応できますが、概念としては同じではありません。

SIPゲートウェイは電話環境間の相互接続に重点を置き、SBCはネットワーク間のエッジ制御、相互運用、セキュリティに重点を置きます。

典型的なSIPゲートウェイアーキテクチャ

エンドポイントまたはレガシーデバイス層

システムの一方には、保存する必要があるレガシーデバイスや回線があります。これにはアナログ電話、FAX、アナログPBXステーション、アナログトランク、デジタルトランク、古い企業システムなどが含まれます。この層は、すぐに置き換えられない、または置き換えるべきでない音声リソースを表します。

ゲートウェイはこの側に、初日から全面的な再設計を強制せずに現代のSIP環境へ入る経路を提供します。

ゲートウェイ変換層

ゲートウェイ自体はアーキテクチャの中心に位置し、相互接続に必要なシグナリング、メディア、インターフェース変換を実行します。ここで通話はレガシー音声動作からSIP動作へ、またはその逆へ移ります。モデルによっては、ルーティングロジック、ダイヤルルール、コーデック処理、管理機能も提供します。

この変換層がSIPゲートウェイの定義的なアーキテクチャ上の役割です。

SIPまたはIP音声層

SIP側には、IP PBX、ソフトスイッチ、SIPサーバー、クラウド通信プラットフォーム、SBC、または現代の音声ルーティングを制御するプロバイダー環境があります。ゲートウェイは、SIPプラットフォームが理解してルーティングできる形でレガシーリソースを提示します。

この層により、組織の通信環境全体はIP中心を維持しながら、古い電話要素も収容できます。

外部サービスとPSTN相互接続層

一部の導入では、SIP側は企業PBXだけでなく、SIPトランクプロバイダー、ホステッドプラットフォーム、クラウド音声環境である場合もあります。CiscoのSIPトランク登録資料は、ゲートウェイが相互接続のトランク側を表し、ダイヤルピアとエンドポイント間のルーティングを支援できることを示しています。これにより、SIPゲートウェイは企業内部だけでなく、企業とプロバイダー音声サービスの境界でも有用です。

正確なアーキテクチャは、ゲートウェイがエンドポイント、トランク、またはその両方を保持するかによって異なりますが、橋渡しの役割は同じです。

SIPゲートウェイの典型的な用途

アナログ電話をIP PBXへ接続する

最も一般的な用途の一つは、アナログ電話、FAX、アナログ端末をIP PBXまたはSIPサーバーへ接続することです。AudioCodesは、レガシー電話やFAXをIP電話ネットワークおよびIP-PBXシステムへ接続するためのアナログゲートウェイ製品で、このユースケースを明確に説明しています。

これは、通話制御プラットフォームを近代化したい一方で、運用上重要なアナログ機器を残す必要があるサイトに特に有効です。

IP PBXをPSTNまたはトランクインターフェースへ接続する

もう一つの主要用途は、IP PBXまたはSIPシステムをPSTN向けまたはトランク向けインターフェースへ接続することです。ゲートウェイの種類に応じて、アナログ回線、デジタルPRI、その他の従来型電話接続が含まれます。CiscoとRibbonの資料はいずれも、企業およびサービスプロバイダー設計におけるこの広い相互接続の役割を示しています。

これにより、内部音声環境がSIPとIP電話へ移行している間も、外部通話アクセスを維持できます。

支店の近代化

SIPゲートウェイは、少数のアナログ機器やローカル電話リソースが残る支店を、集中型音声アーキテクチャに統合する場合によく使われます。この場合、支店は有用な既存資産を残しながら、組織全体のSIPシステムに参加できます。

これは、不必要な中断なしに段階的な近代化を支える非常に実用的な用途です。



産業および特殊通信環境

産業、キャンパス、特殊用途の導入では、レガシー音声インターフェースをより広いIP通信バックボーンへ接続し続けるためにSIPゲートウェイが使用されます。古いアナログ端末、サービス電話、制御室の音声インターフェース、新しいネットワーク通信設計の中で動作を続ける必要がある特殊電話機器などが含まれます。

これは、SIPゲートウェイがオフィス移行ツールだけではないことを示しています。すべてのレガシーデバイスを置き換えることが現実的でも望ましくもない運用通信環境でも有用です。

ハイブリッドクラウドとホステッド音声への移行

もう一つの重要な用途は、ホステッドまたはクラウド音声サービスへのハイブリッド移行です。企業は通話制御や外部通話の大部分をSIPベースのプラットフォームへ移しつつ、残るアナログまたはレガシー依存のためにゲートウェイ層を必要とすることがあります。このモデルでは、SIPゲートウェイは古い音声要素が大きな移行戦略を妨げないようにする重要な橋渡し技術になります。

この用途は、ホステッドおよびハイブリッド音声アーキテクチャを採用する企業が増えるにつれて重要性を増しています。

SIPゲートウェイの主な利点

既存の電話投資を保護する

大きな利点の一つは、SIPゲートウェイが稼働中の電話資産を使い続ける助けになることです。アナログ電話、FAX、トランクインターフェース、PBXリソースをすぐに廃棄する必要はありません。ゲートウェイは、それらが新しいSIPベースのシステムと並行して動作し続ける経路を作ります。

これにより既存投資を保護し、近代化プロジェクトのコストと混乱を減らせます。

段階的移行を支援する

もう一つの主な利点は段階的移行です。通信環境が一度に変わることはほとんどありません。SIPゲートウェイは、移行中に古いシステムと新しいシステムを統合しながら、組織がIP電話へ徐々に移行できるようにします。これにより運用リスクを減らし、計画を簡素化できます。

多くのプロジェクトでは、この移行の柔軟性こそがゲートウェイ導入の主な理由です。

相互運用性を向上させる

SIPゲートウェイは、異なるシステムが通信できるようにすることで相互運用性も向上させます。アナログからSIP、デジタルからSIP、PBXからSIP、トランクからSIPなどのシナリオが含まれます。ゲートウェイがなければ、これらの通信ドメインは分離されたままになる可能性があります。

それらを橋渡しすることで、組織は通信環境をより効果的に統合できます。

小規模から大規模まで柔軟

SIPゲートウェイには多様なサイズとインターフェースの組み合わせがあるため、幅広いプロジェクト規模で役立ちます。小規模企業は数個のアナログポートを保持するために使用でき、大規模企業やプロバイダーは高密度ゲートウェイをアクセスやトランク相互接続に利用できます。この広い適用性が、現代の音声設計でこのカテゴリが重要であり続ける理由です。

SIPゲートウェイは成熟した技術カテゴリであり、移行と統合の実際的な課題を解決し続けています。

SIPゲートウェイが今も重要なのは、現代の音声システムが現実には古い電話リソースと共存する必要があるからです。

SIPゲートウェイ選定時のポイント

どのインターフェースを残す必要があるか

最初に確認すべきことの一つは、プロジェクトがアナログ端末向けのFXSポート、アナログ回線向けのFXOポート、デジタルトランクインターフェース、またはその組み合わせを必要とするかです。適切なSIPゲートウェイは、どのレガシーリソースを稼働させ続ける必要があるかに大きく依存します。

インターフェースの組み合わせを誤ると、SIP側の性能が高くても装置が適合しない場合があります。

ゲートウェイが音声アーキテクチャにどう収まるか

ゲートウェイが主にエンドポイント、トランク、支店システム、またはクラウド移行経路のどれを接続するのかも重要です。アナログ電話用のゲートウェイと、PRI相互接続やホステッド音声統合用のゲートウェイでは役割が異なります。製品選定の前にシステム上の役割を明確にする必要があります。

そのため、ゲートウェイ選定は単なるハードウェア仕様の判断ではなく、アーキテクチャ上の判断です。

相互運用性とセキュリティ要件

もう一つの検討点は、ゲートウェイがPBX、SIPサーバー、プロバイダー、SBC環境とどう相互運用するか、そしてネットワークエッジにどのようなセキュリティ要件があるかです。ゲートウェイがプロトコルとインターフェースの相互接続を処理しても、別のSBCが必要な場合があります。一方、ハイブリッド装置が一部のゲートウェイ機能とSBC機能を組み合わせる場合もあります。設計は、プロジェクトの実際の境界、相互運用、セキュリティ要件を反映すべきです。

この違いを理解することで、本来SBCやエッジ制御層が担うべき問題をゲートウェイに期待してしまうことを避けられます。

結論

SIPゲートウェイは、SIPベースのIP電話と、レガシーまたは非SIPの音声リソースをつなぐ橋です。アナログ機器、デジタルトランク、古いPBX、その他の電話インターフェースを、現代のSIP通信環境内で引き続き動作させます。これにより、企業、支店、産業、プロバイダーの多くの音声システムにおいて、移行、統合、相互接続に不可欠な技術となります。

その重要性は実用性にあります。すべての電話資産を一度に置き換えられる組織はほとんどなく、多くは今もレガシーデバイスやトランク接続に依存しています。SIPゲートウェイは、それらのリソースをIP PBX、SIPトランク、ホステッド音声プラットフォーム、クラウド通信環境と共存させる相互運用層を提供します。

要するに、SIPゲートウェイは単なるプロトコル変換器ではありません。今日まだ必要な電話リソースを手放さずに、組織が現代のIP音声アーキテクチャへ進むための戦略的な橋です。

FAQ

SIPゲートウェイとは何ですか？

SIPゲートウェイは、SIPベースのIP電話をアナログ、デジタル、またはレガシー電話インターフェースに接続し、異なるシステムが相互運用できるようにする音声ゲートウェイです。

SIPゲートウェイはどのように動作しますか？

IP側でSIPシグナリングを使用し、レガシーまたは非SIP側に向けてシグナリング、メディア、インターフェース動作を変換することで、2つの環境間で通話を通します。

SIPゲートウェイはVoIPゲートウェイと同じですか？

多くの場合、用語は重なります。SIPゲートウェイはよりプロトコル特化の表現で、VoIPゲートウェイはより広い表現です。多くの製品は両方の名称で正しく説明できます。

SIPゲートウェイとSBCの違いは何ですか？

SIPゲートウェイは主にSIPとレガシー電話インターフェースを橋渡しします。一方、SBCは主にネットワーク間のエッジ制御、セキュリティ、シグナリング正規化、相互接続ポリシーを提供します。

SIPゲートウェイはどこでよく使われますか？

アナログ電話統合、FAX対応、PSTNおよびトランクアクセス、PBX移行、支店近代化、ハイブリッドクラウド音声導入でよく使われます。

なぜSIPゲートウェイは今も重要ですか？

多くの組織が、通信環境をSIPおよびIPベースの音声システムへ移行しながら、レガシー電話機器やインターフェースを残す必要があるからです。

SIPゲートウェイを選ぶ前に何を確認すべきですか？

インターフェースの種類、導入上の役割、SIPプラットフォームとの相互運用性、そして別途SBCまたはエッジセキュリティ機能が必要かどうかを確認することが重要です。
