RJ45コネクタは、現代の通信・ネットワークシステムで最も広く使用されているインターフェースの一つです。イーサネットケーブル、ネットワークスイッチ、ルーター、IP電話、パソコン、監視カメラ、無線アクセスポイントなど、多くのネットワーク機器に標準搭載されています。商業施設から産業現場まで、RJ45は安定した有線データ伝送を支える基盤部材となっています。

普及の背景には、規格の統一性、使いやすさ、安定した物理接続、高速ネットワーク通信への対応といった実用的なメリットがあります。オフィス機器の接続、キャンパスの構内配線構築、産業用ネットワーク機器の導入、制御室の音声・データ端末連携など、あらゆる場面でRJ45はネットワーク分野に欠かせない代表的なコネクタとして活用されています。

RJ45コネクタは、現代の有線ネットワークにおけるイーサネット配線の標準インターフェースです。

RJ45コネクタの定義

RJ45コネクタは、イーサネットネットワーク向けに普及したモジュラーコネクタです。ツイストペア銅製ネットワークケーブルを端末処理し、スイッチ、ルーター、パソコン、IP電話などのネットワーク対応機器に接続するために設計されています。日常的には**ネットワークコネクタ**または**イーサネットプラグ**と呼ばれることも多いです。

「RJ」は「Registered Jack（登録ジャック）」の略称であり、RJ45はイーサネット配線で使用される8ポジションモジュラーコネクタの一般名称として定着しています。ネットワークの実務用語ではRJ45は一般的に**8P8C（8ポジション8コンタクト）** のコネクタ形式を指します。

構内配線と標準化されたイーサネット接続に対応することから、RJ45はローカルエリアネットワーク（LAN）の重要なインターフェースです。小規模オフィスの設備からデータセンター、交通システム、製造現場、セキュリティ基盤設備まで、幅広く活用されています。

RJ45は、有線IPネットワークにおいて銅製イーサネットケーブルを端末処理・接続する標準的なモジュラーコネクタと理解するのが最も分かりやすいです。

RJ45コネクタの基本構造

8ポジションモジュラー設計

RJ45コネクタは8つの金属接点を備えた8ポジション筐体で構成されています。このレイアウトにより、ツイストペアイーサネット配線を使用したネットワーク通信に対応可能です。RJ11などの小型電話用コネクタと比べると、RJ45は横幅が広く、従来のアナログ音声回線ではなく**データ通信用**に設計されています。

標準化された接点配置により、多種多様なネットワーク機器間の互換性が維持されています。これがRJ45が有線通信の万能インターフェースとなった要因の一つです。

ロックタブ付き樹脂筐体

他のモジュラーコネクタと同様に、RJ45は樹脂製プラグ本体にバネ式のロックタブが備わっています。機器のポートに挿入するとタブがカチッと固定され、接続をしっかり保持します。これにより簡単に取り付けられる利便性と機械的な安定性を両立しています。

ケーブルの移設・交換・パッチ接続が頻繁に行われるネットワーク環境では、このシンプルなロック機構により保守作業や現場施工が効率化されます。

ツイストペアケーブルの端末処理

RJ45コネクタはネットワーク要件に応じて、Cat5e、Cat6、Cat6A以上のカテゴリのツイストペア銅製ケーブルに圧着して使用します。内部の導線は規定の順序で配置され、イーサネット通信を正常に確立できる仕様になっています。

データネットワークでは信号の完全性が重要なため、適切なケーブル端末処理、接点の品質、ケーブルカテゴリの整合性がネットワーク全体のパフォーマンスを左右します。

RJ45コネクタの主な特徴

イーサネットネットワークの標準インターフェース

RJ45の最大の特徴は、銅線ベースのイーサネットネットワークの標準コネクタであることです。世界的に認知され、スイッチ・ルーター・端末機器・構内配線部品など広範な機器群に対応しています。

規格統一により、機器の調達・保守・拡張・システム統合が大幅に容易になります。各ベンダーの機器も、共通のネットワーク規格に準拠すれば同一のイーサネット環境で接続可能です。

安定した高速データ伝送に対応

RJ45コネクタは、従来の電話用コネクタをはるかに超える帯域幅のデータネットワークに対応します。ケーブルカテゴリ・機器品質・回線設計により、RJ45を使用した銅線イーサネット接続は10Mbps、100Mbpsから1Gbps、2.5Gbps、5Gbps、10Gbpsまで、企業・産業ネットワークの標準速度に対応。特殊環境では10Gbpsを超える通信にも対応可能です。

これにより音声・映像・制御データ・オフィス通信・監視ストリームなど、多様なネットワークサービスを単一の基盤インフラで統合できます。

RJ45はオフィス、キャンパス、産業環境において、端末機器やネットワーク機器の接続に広く使用されています。

ネットワーク機器との高い互換性

RJ45コネクタは非常に多くの機器に搭載されています。代表的なものはスイッチ、ルーター、パソコン、IP電話、プリンター、ネットワークレコーダー、監視カメラ、産業コントローラー、無線アクセスポイント、ゲートウェイなどです。この高い互換性が、RJ45が銅線イーサネット導入の中心的な存在となった主な要因です。

システム設計者にとって、音声・データ・セキュリティ・自動化システムを問わず、統一された使い慣れたインターフェースとして活用できます。

イーサネット給電（PoE）導入に対応

もう一つの大きな特徴は、多くのネットワーク環境でPoE（イーサネット給電）に対応している点です。RJ45で端末処理された同一のイーサネットケーブルで、対応機器に**データと電源を同時供給**できます。IP電話、入退室管理機器、インターホン端末、無線アクセスポイント、IPカメラなどで非常に有用です。

多くの導入現場で個別の電源配線が不要になるため、RJ45のPoE接続は施工を簡素化し、設備配置の柔軟性を高めます。

パッチ接続と保守作業に便利

RJ45コネクタはパッチパネル、パッチコード、壁面コンセント、機器ポート、機器ラックなどで使いやすく、整然としたパッチ接続と迅速な機器交換が求められる構内配線システムに最適です。

日常のネットワーク運用では、損傷したパッチコードや移設した端末機器を大掛かりな再配線なしで迅速に対応でき、サービス停止時間を削減できます。

RJ45配線の一般的な活用方法

建物の構内配線システム

RJ45はオフィス、キャンパス、病院、ホテル、工場、交通施設、制御センターなどの構内配線システムで、端末側インターフェースとして標準的に使用されます。水平配線は壁面コンセントやパッチパネルに端末処理され、RJ45付きパッチコードでユーザー機器とスイッチを接続する仕組みです。

この構成により、ネットワークの拡張と保守に適した整然とした拡張可能な標準基盤を構築できます。

ストレートケーブルとクロスケーブルの使い分け

従来は接続する機器に応じて、RJ45イーサネットケーブルをストレート配線またはクロス配線で作成していました。しかし最新のネットワークでは、スイッチや端末のAuto MDI-X機能により、日常的な施工で手動によるクロス配線の計画は不要になりつつあります。

それでもピン配列や端末処理規格の知識は、トラブルシューティングや特注ケーブル作成の場面で依然として重要です。

一般的な端末処理規格

RJ45コネクタの端末処理は主にT568AまたはT568Bの配線パターンに従います。どちらの規格もコネクタ内部のケーブルペア配置を定義しています。重要なのは、特定のケーブル種別を意図的に作成する場合を除き、**回線の両端を同一規格で統一**することです。

実際のネットワーク導入では、現場ごとにいずれか一方の規格を統一して採用し、混乱や施工ミスを防ぐのが一般的です。

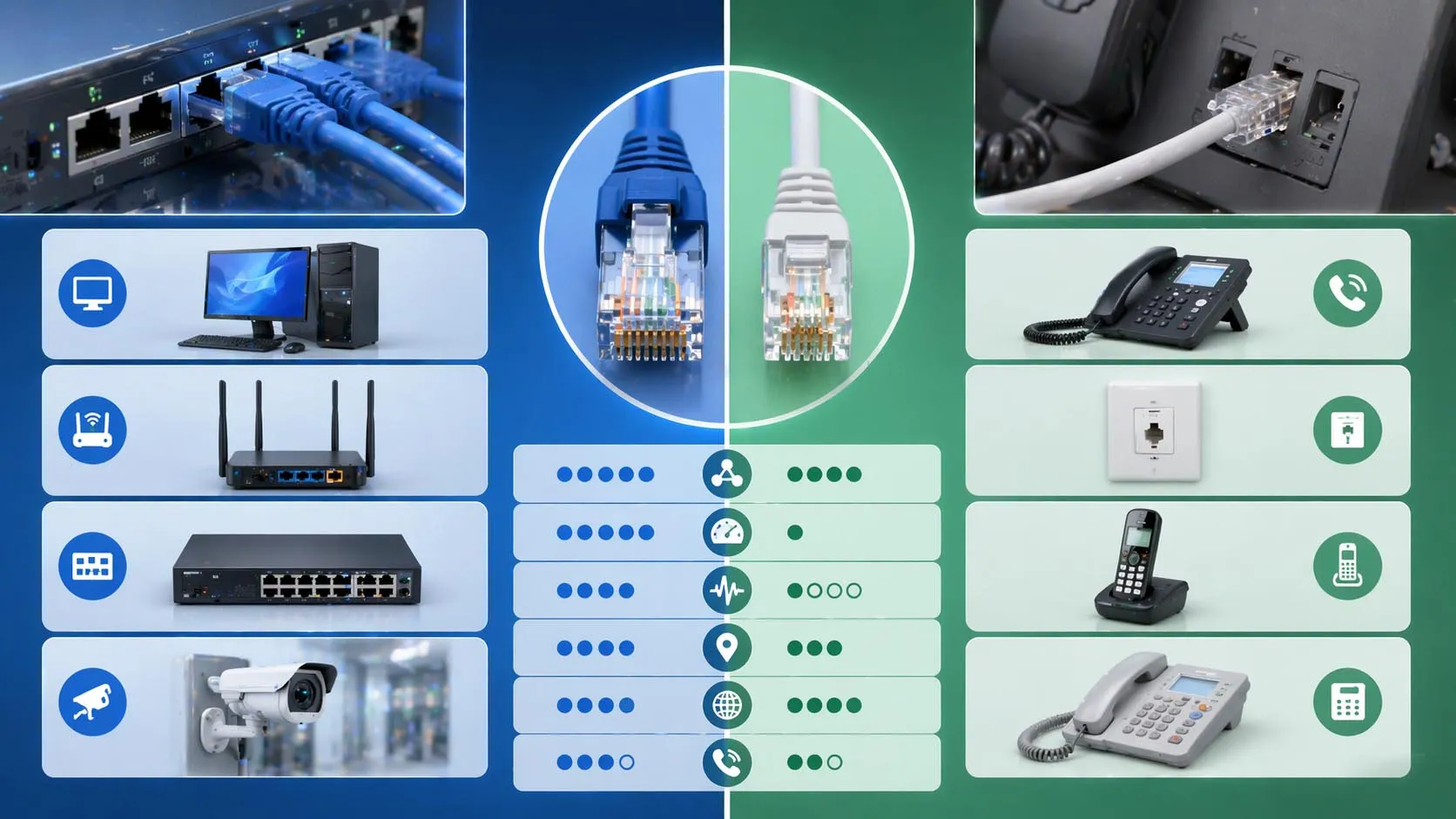

RJ45 と RJ11 の違い

RJ45とRJ11はどちらもモジュラーコネクタですが、用途は大きく異なります。RJ45は主にイーサネットデータネットワーク用、RJ11は主に電話・アナログ音声回線用です。両者の違いは物理サイズ、接点数、信号種別、代表的な使用シナリオに及びます。

現代の施設では両方のコネクタが混在することがあるため、システム設計時に違いを理解することが重要です。例えばIP電話のネットワーク上り回線にはRJ45を使用し、アナログゲートウェイの電話ポートにはRJ11を使用するケースが典型的です。

RJ45はイーサネット・IP通信に使用され、RJ11は主に従来の電話・アナログ回線接続に使用されます。

RJ45コネクタの一般的な活用シーン

オフィス・企業ネットワーク

RJ45はオフィス環境全域で、デスクトップパソコン、プリンター、IP電話、スイッチ、ルーターの接続に使用されます。企業や公共施設における日常的な有線ネットワーク接続の物理層基盤を形成しています。

規格統一されパッチ接続が容易なことから、新規導入はもちろんネットワークの継続的な拡張にも適しています。

IP電話・統合コミュニケーション

大半のSIP電話機やIP通信端末は、ネットワーク接続用にRJ45イーサネットポートを搭載しています。この環境ではRJ45接続により端末がLANに接続し、IP構内交換機やSIPプラットフォームに登録し、多くの機器ではPoEから電源供給も受けられます。

電話システム全体がIP基盤に統合された現代の音声通信環境において、RJ45は欠かせないコネクタとなっています。

セキュリティ・監視システム

RJ45はIPカメラ、ネットワークビデオレコーダー、入退室管理コントローラー、インターホンなどのセキュリティ機器に広く採用されています。多くのシステムではPoE対応により、1本のイーサネットケーブルでデータと電源を同時伝送可能です。

キャンパス、駐車場、産業プラント、交通施設、公共施設などの導入施工が大幅に簡素化されます。

産業用イーサネット・自動化システム

産業現場では産業用スイッチ、HMI（ヒューマンマシンインターフェース）、コントローラー、ゲートウェイなどのイーサネット対応通信機器にRJ45が多用されます。過酷な環境では堅牢な筐体や保護インターフェースが必要になる場合もありますが、基本のRJ45形式は産業通信設計で標準的に採用されています。

商業用LANだけでなく、製造業、公共設備、交通管制、産業監視システムなど幅広い分野で活用されています。

データルーム・パッチシステム

RJ45コネクタは機器ラック、パッチパネル、ネットワークキャビネット、機器室の基盤部材です。整然とした構内ネットワーク配線を整理し、トラブルシューティング、ポート管理、拡張可能なインフラ計画に不可欠な役割を果たします。

設計の優れたシステムでは、RJ45のパッチ接続による物理的な配線整理が、ネットワークの信頼性と長期的な保守性を支えます。

RJ45を使用するメリット

世界的な規格統一と入手の容易さ

RJ45コネクタ、ケーブル、壁面コンセント、パッチパネル、専用工具などは世界中で容易に入手可能です。この充実したエコシステムにより、調達の難易度が下がり、規模の大小を問わずプロジェクトを統一規格で実施できます。

施工業者、システムインテグレーター、保守担当者にとって、導入の障壁が少なく予備部品の計画も立てやすくなります。

多様なネットワークシステムに対応する柔軟性

RJ45はオフィスIT環境に限られず、通信ネットワーク、セキュリティシステム、IP電話、産業自動化、ビル設備システム、エッジ機器接続など多岐にわたり対応します。この柔軟性から、現代のインフラにおける最も実用的なコネクタの一つとなっています。

複合用途のプロジェクトでは、共通のコネクタ規格により人員の教育や現場サポートも簡素化できます。

拡張可能なIPインフラに対応

RJ45はイーサネットネットワークと密接に関連するため、拡張可能なIPアーキテクチャに自然に適合します。企業は小規模な環境から段階的に拡張しながら、多種多様な機器やサービスで統一された物理インターフェースを維持できます。

これによりネットワークの拡張が整然とモジュール化され、コスト効率も向上します。

RJ45の制限事項

パフォーマンスはケーブル品質と施工に依存

RJ45は高速ネットワークに対応していますが、パフォーマンスはコネクタ単体で決まるわけではありません。ケーブルカテゴリ、端末処理の品質、配線経路設計、電磁環境、回線長などが最終的な通信品質に影響を与えます。

不適切な圧着施工、シールド処理の不備、規格不整合な部品の使用は、パフォーマンス低下やネットワーク障害の原因となります。

保護なしでは過酷な環境に不適

標準のRJ45コネクタは屋内利用に広く適していますが、産業現場、船舶、粉塵・湿気・振動の多い過酷な環境では、専用の保護筐体、密閉型コネクタ、産業グレードのアセンブリが必要となります。

こうした環境でもRJ45自体をシステムに採用することは可能ですが、信頼性要件を満たすため追加の保護対策が必須となります。

まとめ

RJ45コネクタは銅線イーサネットネットワークの標準モジュラーインターフェースであり、現代の有線通信システムにおける最も重要な物理部品の一つです。8接点設計、高い互換性、高速データ伝送対応、構内配線への適合性により、オフィス、キャンパス、産業現場、制御室、セキュリティネットワークに欠かせない存在となっています。

パソコンやスイッチからIP電話、監視カメラ、PoE給電エッジ機器まで、RJ45は拡張可能なIPインフラを支える使い慣れた信頼性の高い接続方式を提供します。ネットワーク、通信システム、ビル統合設備に携わる担当者にとって、RJ45の理解は適切な施工計画とシステム設計の基礎となります。

つまりRJ45は単なるネットワークプラグではなく、現代のデジタル通信環境を実用的に標準化された効率的に接続する中核インターフェースです。

よくある質問

RJ45コネクタの用途は？

RJ45コネクタは主にイーサネットネットワークに使用されます。ツイストペア銅製ケーブルをスイッチ、ルーター、パソコン、IP電話、監視カメラなどのネットワーク機器に接続する役割を担います。

RJ45はイーサネットと同じもの？

厳密には異なります。イーサネットはネットワーク技術の名称であり、RJ45は銅線イーサネットケーブルやポートに広く使われるコネクタ形式の名称です。

RJ45でデータと電源を同時に伝送できる？

はい、多くの環境でRJ45接続はPoE（イーサネット給電）に対応しており、対応機器は同一ケーブルからネットワークデータと電源の両方を受け取れます。

RJ45とRJ11の違いは？

RJ45は主にイーサネットデータネットワーク用、RJ11は主に従来の電話・アナログ音声回線用です。RJ45の方がサイズが大きく、接点数も多くなっています。

RJ45を使用する代表的な機器は？

パソコン、スイッチ、ルーター、IP電話、IPカメラ、無線アクセスポイント、プリンター、産業用ゲートウェイ、ネットワーク録画機器などが挙げられます。

RJ45は現在も広く使用されている？

はい。RJ45は有線ネットワークで最も普及したコネクタの一つであり、企業、産業、セキュリティ、通信システムの導入現場で今なお重要な役割を果たしています。
