RJ11コネクタは、従来の音声通信システムで最もよく知られているインターフェースの一つです。電話機、ファクス、DSL機器、そしてアナログ信号または狭帯域信号伝送に依存する低帯域通信機器と広く関連しています。現在では多くの現代ネットワークでIPベースのシステムが主流になっていますが、RJ11は電話通信、建物インフラ、産業用音声インターフェース、レガシー通信の更新において今なお重要です。

実務上、RJ11はシンプルで小型、低コスト、導入しやすい点が評価されています。信頼できる回線レベルの音声接続が必要な住宅、商業施設、公共・教育機関などで、長年にわたり使用されてきました。現代のプロジェクトでも、施工業者、システムインテグレーター、施設管理者は、アナログ電話、PSTN回線、ゲートウェイ、PBX内線、警報ダイヤラー、一部のインターコム機器を扱う際にRJ11ポートに出会います。

RJ11コネクタは、アナログ電話回線および関連する通信インターフェースで一般的に使用されます。

RJ11コネクタとは？

RJ11コネクタは、電話配線で一般的に使用される小型のモジュラーコネクタです。通常は1本の電話回線を扱うように設計されており、差し込み、取り外し、端末処理がしやすいコンパクトなプラグとジャック形式を採用しています。日常的には、RJ11は固定電話や壁面電話ソケットを連想させるコネクタです。

“RJ”は“Registered Jack”に由来し、電気通信で歴史的に使われてきた標準化インターフェース形式です。RJ11は、音声グレードの回路に用いられる特定のモジュラー接続方式を指します。用語は広く使われることがありますが、RJ11は通常、6位置のコネクタ本体に、実際には少数の金属接点が装着された構造を意味し、最も一般的には1本のアナログ回線に使われます。

RJ11はRJ45などのネットワークコネクタより物理的に小さいため、音声端末や小型通信機器に適しています。高速データ伝送ではなく単純な接続を目的として設計されているため、Ethernetネットワークではなく従来の電話システムで使われ続けています。

RJ11は、現代のEthernetデータネットワーク用ではなく、主にアナログ電話回線接続用に作られた小型モジュラーコネクタと理解するのが適切です。

RJ11コネクタの基本構造

小型モジュラー設計

RJ11コネクタは通常、6位置の本体を使用します。これは、プラスチック製コネクタが最大6つの位置を持てることを意味しますが、すべての位置に金属接点が実装される必要はありません。最も一般的な電話用バージョンでは中央のペアを使い、1本の音声回線に十分対応できます。

このモジュラー設計により、住宅、オフィス、ホテル、学校、通信室での施工がより速く標準化されました。電話をすべて固定配線する代わりに、技術者は端末や回線インターフェースをプラグアンドプレイ方式で接続できるようになりました。

一般的な接点配置

標準的な単一回線電話用途では、中央の2つの接点が最も重要です。これらが主なアナログ音声回線を担います。関連する一部のモジュラー変種では、追加回線や補助機能のために追加接点を使用しますが、RJ11の基本用途は中央ペアに集中しています。

この単純な配置は、RJ11が長年使われ続けた理由の一つです。データ用または多対構造化配線向けの大型コネクタの複雑さを持たずに、音声通信の基本要件を満たします。

ロックタブと簡単な設置

他のモジュラープラグと同様に、RJ11は対応するジャックにカチッと固定されるプラスチック製ロックタブを備えています。これにより機械的に安定した接続が得られ、同時に交換も容易です。施工・保守チームにとって、故障した受話器、コード、回線ジャンパーを大きな再配線なしに短時間で交換できることを意味します。

この利便性は、受付、客室、警備デスク、ディスパッチポイント、医療ステーション、レガシーPBX環境など、多数の音声端末を持つ場所で特に役立ちます。

RJ11コネクタの主な特徴

小型でシンプルなインターフェース

RJ11の最も分かりやすい特徴の一つは、コンパクトな形状です。機器上でほとんど場所を取らないため、電話機、モデム、ダイヤラー、壁面コンセントで長く使われてきました。機器メーカーにとっては、端末レイアウトをすっきり実用的に保てます。

インターフェースがシンプルであることは、音声専用の設置で混乱を減らします。技術者はポートの種類を素早く識別し、それがEthernetアップリンクではなく電話回線用であることを理解できます。

アナログ音声回路に適している

RJ11は、従来の電話および低周波信号用途向けに最適化されています。アナログ音声通信、呼出信号の伝送、回線レベルの電話機能に広く使われます。多くのシステムでは、端末機器を公衆交換電話網、PBXアナログ内線、または音声ゲートウェイに接続します。

そのため、アナログ端末が新しいインフラと共存する必要がある場所でRJ11は特に一般的です。例えばVoIPゲートウェイは、RJ11ポートを通じてFXSまたはFXOインターフェースを提供し、レガシー電話や回線トランクをIPベースの通信プラットフォームに統合できます。

RJ11は、アナログ音声機器を信頼性高く簡単に接続する必要がある場所で、今も広く使用されています。

低コストで入手しやすい

RJ11コネクタ、コード、端末処理工具は安価で、世界市場で広く入手できます。そのため、大規模な交換、日常保守、レガシー拡張に実用的です。アナログ回線がまだ必要なプロジェクトでは、RJ11は材料費とサービス費を抑えるのに役立ちます。

この形式は長年使用されているため、互換ケーブル、受話器、分配器、カプラ、壁面ジャック、インターフェースアクセサリも容易に調達できます。

現場での迅速な交換

もう一つの実用的な特徴は、保守のしやすさです。電話コードが破損したり端末を移動したりする場合、保守チームは数分でRJ11接続を交換または再配線できます。これにより、サービスデスク、公共窓口、寮、施設事務所など、音声通信が業務上重要な場所で迅速に復旧できます。

古い環境と新しい環境が混在する場所では、この扱いやすさによりRJ11はレガシー配線習慣と現在の通信更新をつなぐ実用的な橋渡しになります。

RJ11配線の一般的な使い方

単一回線の電話接続

RJ11の最も一般的な用途は、1本のアナログ電話回線です。この構成では中央ペアが有効回線を担います。標準的な音声通話には十分であり、卓上電話、壁掛け電話、多くの簡易音声端末の基本的な導入形態です。

配線要件が最小限であるため、端末処理やトラブルシューティングが簡単です。中央ペアに回線電圧、トーン、呼出信号があれば、端末は通常、追加の複雑な設定なしに動作できます。

関連モジュラー変種への対応

実際の使用では、正確な接点数が異なっていても、似た電話型モジュラーコネクタをまとめてRJ11と呼ぶことがあります。そのため、この用語が混乱を招く場合があります。ただし、ほとんどの機器説明では、「RJ11ポート」はデータネットワークポートではなく電話型アナログインターフェースを明確に示します。

仕様を確認する際は、特にゲートウェイ、PBX機器、アクセス装置、警報通信ハードウェアを扱う場合、実際の接点数と想定される信号タイプを確認することが有用です。

Ethernetネットワーク用ではない

専門外の人にはRJ11とRJ45が似て見える場合がありますが、用途は異なります。RJ11は通常電話回線用であり、RJ45はEthernetネットワークに関連する標準モジュラーコネクタです。誤ったケーブルを誤ったインターフェースに接続すると、設置ミスや機器不一致が発生する可能性があります。

通信プロジェクトでは、アナログ電話、IP電話、アクセス制御、警報システム、構造化配線が併存するため、明確なラベル表示が重要です。

RJ11とRJ45：違いは何か？

RJ11とRJ45はどちらもモジュラーコネクタですが、異なる用途カテゴリに属します。RJ11は主に電話とアナログ回路に関連し、RJ45はEthernetデータネットワークに関連します。違いは機能面だけでなく物理面にもあり、RJ45はより幅広く、より多くの導体に対応します。

技術者や購入担当者にとって、この違いを理解することは、調達、機器設置、ケーブル計画での混乱防止に役立ちます。通信システムにはRJ11とRJ45の両方が含まれることがありますが、それぞれ全体トポロジー内で異なる役割を持ちます。

RJ11はアナログ音声接続に関連し、RJ45はIPデータネットワークに関連します。見た目に関連性があるように見えても、システム設計では互換ではありません。

RJ11コネクタの一般的な用途

固定電話と卓上電話

RJ11の最も古典的な用途は、固定電話で使用される受話器または回線コードです。住宅、オフィス、ホテル客室、受付、公共サービス窓口は、日常通信のためにRJ11ベースの電話配線に長く依存してきました。

全IPインフラへ移行している場所でも、バックアップ回線、警備ステーション、エレベーター非常電話、専用ユーティリティ回線用としてアナログ電話が残ることがあります。

PBXおよびアナログ内線システム

多くのPBXシステムやアナログ内線構成では、電話機や回線分配点を接続するためにRJ11インターフェースを使用します。レガシーな業務環境では、支店、サービス棟、寮、倉庫、管理施設でこうしたインターフェースが今も一般的です。

通信更新の際にも、アナログ電話と既存配線がまだ稼働可能で費用対効果があるため、RJ11が役割を持ち続けることがあります。この場合、アダプタ、ゲートウェイ、ハイブリッドPBXが、即時の全面交換なしにシステム寿命を延ばします。

VoIPゲートウェイと電話変換

多くの現代的な統合シナリオでは、RJ11は音声ゲートウェイのFXSおよびFXOポートに見られます。これらのポートにより、アナログ機器またはPSTN回線をIPベースの通信環境に接続できます。組織がレガシー電話、アナログトランク、特殊機器を維持しながらSIPまたはIP PBXプラットフォームを導入したい場合に特に有用です。

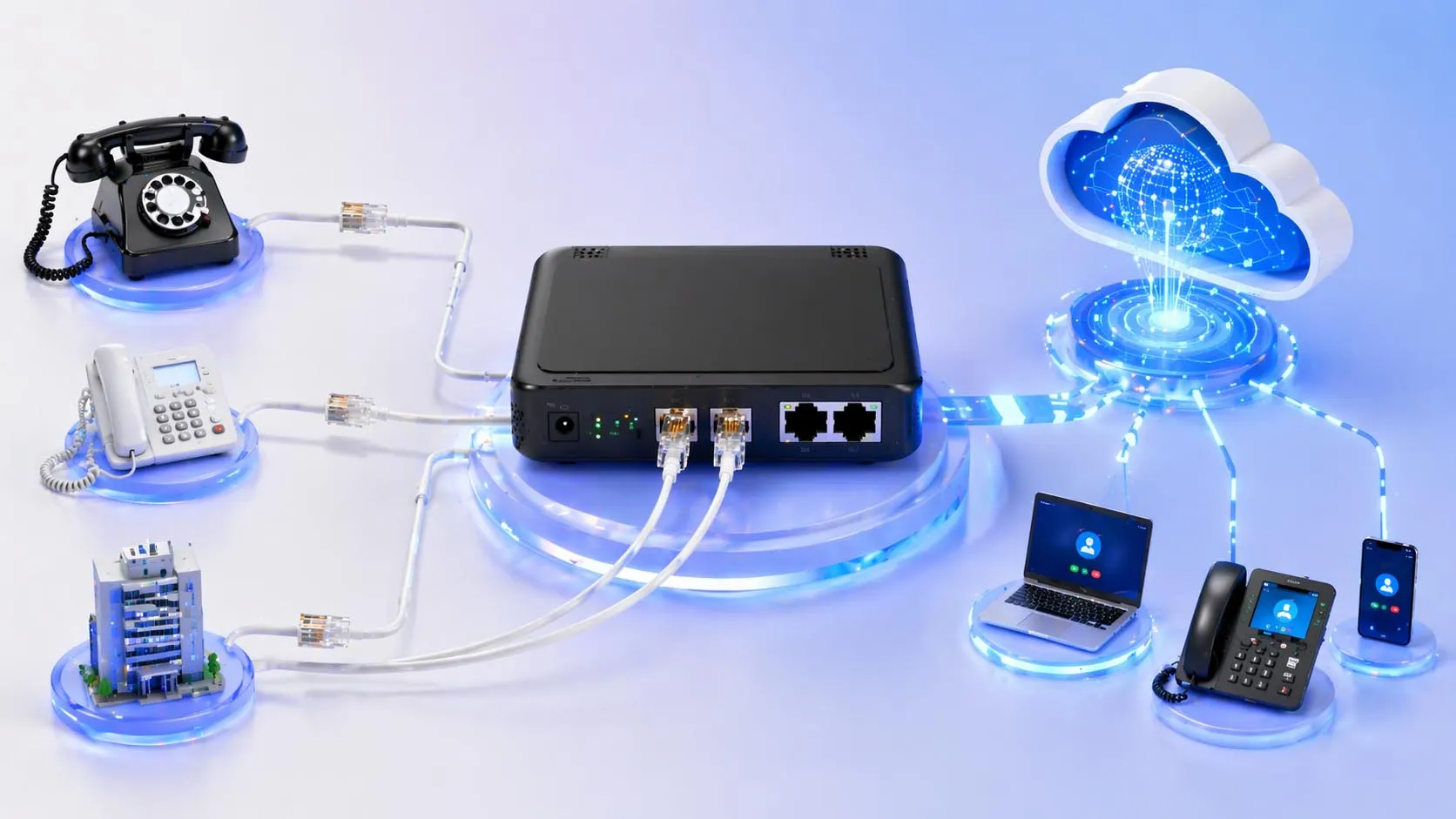

例えば、古い部屋や業務エリアのアナログ電話をRJ11でFXSゲートウェイに接続し、ゲートウェイ自体はEthernetでIPネットワークに接続できます。この方法は、すべての端末を即座に交換する代わりとなる実用的な移行経路です。

RJ11は、レガシー電話を現代のIPシステムへ接続するアナログゲートウェイインターフェースによく使われます。

ファクス、ダイヤルアップ機器、DSL機器

RJ11は、ファクス、ダイヤルアップモデム、DSLスプリッタ、関連する通信機器にも広く使われてきました。これらの用途の一部は以前ほど一般的ではありませんが、多くの機関、管理事務所、サービス窓口、インフラシステムでは今も存在します。

一部の地域や業界では、これらの機器が業務フロー、コンプライアンス手続き、バックアップ通信手順の一部として残っているため、RJ11対応は依然として重要です。

警報パネル、非常電話、特殊端末

一部の警報パネル、エレベーター電話、建物通信ポイント、特殊な報告装置もRJ11インターフェースを使用します。これらの環境では、高速ネットワークではなく、単純な音声または信号機能のための安定した直接回線アクセスが重要です。

これが、施設管理や産業改修でRJ11がなお重要である理由の一つです。主要バックボーンがIPベースになっても、一部の重要なエッジ機器は互換性や規制上の理由からアナログインターフェースに依存し続けます。

RJ11を使用する利点

理解しやすく導入しやすい

RJ11は施工者にも利用者にもなじみがあります。コネクタ形式は直感的で、配線の考え方も明確で、ハードウェアのエコシステムも成熟しています。これにより保守担当者の学習負担が軽減され、現場導入も簡素化されます。

小規模施設や音声専用回線では、この単純さが実際の運用上の利点になります。

レガシーシステムの継続に有用

多くの組織は、すべてのアナログ機器を一度に交換できません。RJ11は既存電話、ファクス回線、警報ダイヤラー、アナログ制御インターフェースの継続利用を支えます。これにより更新圧力を下げ、通信の近代化を段階的に進められます。

システム設計者にとって、この段階的移行は、インフラ全体を即時に置き換えるより現実的な場合が多いです。

特定目的の回線接続に信頼性が高い

基本的な電話接続が要件である場合、RJ11は今も効果的で実績のある選択肢です。すべての通信ニーズを満たそうとするものではありません。アナログ音声および関連する通信回路のためのシンプルな物理インターフェースを提供する、という限定された役割を確実に果たすことが強みです。

この明確な役割が、非常に幅広い環境で長年使われ続けてきた理由の一つです。

RJ11の制限

高速ネットワークデータには適さない

RJ11をEthernet接続の代替として扱うべきではありません。現代LAN環境の構造化データ伝送要件向けには設計されていません。IP電話、コンピューター、無線アクセスポイント、カメラなどは通常、RJ11回線インターフェースではなくRJ45ベースのネットワーク接続を使用します。

正しいコネクタタイプを使用することは、性能とシステム互換性の両面で不可欠です。

全IP環境での役割は限定的

通信システムがSIP、VoIP、統合IPプラットフォームへ移行するにつれて、RJ11の役割はより専門化します。今も有用ですが、多くの場合、システムの中心ではなくエッジ側に位置します。RJ11の存在感が強いのは、ハイブリッド導入、レガシー保持、アナログ専用インターフェースの場面です。

つまり、RJ11はかつてのような汎用通信コネクタではなくなりましたが、アナログ回線サポートが必要な場所では今も大きな価値を持ちます。

まとめ

RJ11コネクタは、主に電話およびアナログ通信回線に使われる小型モジュラーインターフェースです。長い歴史、単純な構造、低コスト、広い互換性により、数十年にわたり電話分野の標準部品として使われてきました。現代通信がIPネットワークへ移行しても、RJ11は卓上電話、PBX内線、ファクス回線、ゲートウェイ、非常電話、多くのハイブリッドシステム設計で重要です。

音声インフラ、建物改修、アナログ機器、ゲートウェイ統合に関わる人にとって、RJ11を理解することは今も有用です。電話インターフェースとEthernetポートを区別し、より円滑な施工計画を支え、レガシー機器を現代の通信環境へ接続しやすくします。

要するに、RJ11は非常に具体的な役割を持つ小さなコネクタです。シンプルで実用的、実績ある電話インターフェースがまだ必要な場所で、信頼できるアナログ回線接続を提供します。

FAQ

RJ11は電話コネクタと同じですか？

日常的な使い方では、はい。多くの人が従来の電話プラグまたは電話回線コネクタと言うとき、通常はRJ11を指します。

RJ11をEthernetに使用できますか？

いいえ。RJ11は一般に電話およびアナログ回線用途向けであり、EthernetネットワークはRJ45形式のコネクタと構造化ネットワーク配線を使用します。

RJ11を一般的に使用する機器は何ですか？

一般的な例には、固定電話、ファクス、モデム、PBXアナログ内線、DSL機器、警報ダイヤラー、FXSまたはFXOゲートウェイポートがあります。

RJ11の主な利点は何ですか？

主な利点はシンプルさです。RJ11は小型で、設置が簡単で、安価であり、アナログ音声回線接続に適しています。

RJ11は現在も使用されていますか？

はい。完全IPベースの環境では中心的ではなくなっていますが、レガシー電話、アナログインターフェース、ハイブリッド通信システム、特殊音声機器では今も広く使用されています。

RJ11はRJ45とどう違いますか？

RJ11は主にアナログ電話回線用であり、RJ45は主にEthernetネットワーク用です。RJ45はより大きく、RJ11が設計されていないデータネットワーク用途に対応します。
