QoS優先度マーキングとは、ネットワークトラフィックにラベルを付与する運用手法です。これによりスイッチ、ルーター、ファイアウォール、無線システムは、ネットワークが混雑した際にどのパケットを優先的に処理するか識別できます。音声ネットワークにおいては、リアルタイムメディアトラフィックと呼制御トラフィックをマーキングすることで、遅延に敏感なパケットが大容量ファイル転送、ソフトウェア更新、バックアップ通信、大量のクラウド同期処理の背後で滞留する事態を抑制します。
この区別は非常に重要です。音声品質は時間的な同期性に依存するためです。通話はわずかなパケット損失には耐性がありますが、レイテンシの上昇、ジッターの不安定化、またはパケットの到着遅延により有効性が失われると、音声品質は顕著に低下します。QoS優先度マーキングは、ネットワーク機器が高速かつ予測可能な転送を必要とするトラフィックと、一時的な待機が可能なトラフィックを識別することを支援します。
実際の導入環境において、QoS優先度マーキングは音声最適化戦略全体の一部に過ぎません。適切に設計されたネットワークには、十分な帯域幅、安定したスイッチング、適切なVLAN設計、合理的な信頼境界、適切なキューイングポリシーが依然として必要です。マーキング単体で混雑を解消することはできませんが、QoSシステム全体が最適な転送判断を行うための情報を提供します。
QoS優先度マーキングにより、ネットワーク機器は音声トラフィックを早期に識別し、リアルタイムパケットを低遅延かつ予測可能な転送動作で処理できるようになります。
音声ネットワークにおけるQoS優先度マーキングの意味
マーキングはラベルであり、QoSポリシー全体ではない
多くの利用者はQoSを単一の機能と認識していますが、実際のネットワークでは一連の連携した動作で構成されます。まずトラフィックを識別・分類し、その後パケットに優先度値を付与します。この段階を経て初めて、下流機器は該当パケットを優先キューに格納するか、帯域制御・監視を行うか、混雑時に保護するかを判断できます。
そのためQoS優先度マーキングは、トラフィックに付随する指示情報として理解すべきであり、完全な最適化プロセスではありません。正しくマーキングされたパケットでも、次段のスイッチで無視されれば効果は限定的です。一方、マーキングが適切に施され、ネットワーク全体で当該設定を尊重・信頼する環境では、パケットはエンドツーエンドで高度な優先処理を受けられます。
音声トラフィックに特殊な処理が必要な理由
音声パケットはサイズが小さく、頻繁に送信され、時間要件が厳格です。大容量のソフトウェアダウンロードは多くの帯域幅を消費しますが、短い中断や再送に耐性があります。しかし音声通信はこれに耐えられません。同一経路上で多くの音声パケットが遅延すると、利用者はロボット音声、途切れた発話、長い通話遅延、不完全な文章などの現象を体感します。
この理由から、音声ベアラートラフィックは一般のアプリケーショントラフィックと分離されるのが一般的です。多くの企業ネットワーク設計では、音声メディア自体に高優先度のDSCP値をマーキングし、呼シグナリングトラフィックには別の重要なマーキングを割り当てます。これによりネットワークは通話のリアルタイム性を維持しつつ、呼の確立と切断処理の安定性も確保できます。
QoS優先度マーキングの動作原理
レイヤー3におけるDSCPマーキング
IPレイヤーでのQoS優先度マーキングは、通常、差分サービスフィールドのDSCP値を用いて実施されます。これらの値はルーターやレイヤー3機器に対し、ネットワーク全体でのパケット処理ルールを指示します。音声環境における標準的な推奨設定は、電話メディアにEF（DSCP 46）をマーキングすることです。
EFは単体で帯域幅を自動的に確保する機能は持ちません。代わりに、当該トラフィックが低遅延・低ジッターの処理クラスに属することを明示します。ネットワークポリシーが適切に構成されている場合、EFマークのパケットは低レイテンシキューまたは厳格優先メカニズムに転送され、混雑した回線を通過する際の音声障害を最小限に抑えます。
レイヤー2におけるCoS・802.1pマーキング
イーサネットスイッチング環境内では、802.1Qタグに格納されたサービスクラス（CoS）値を使用してトラフィックをマーキングすることも可能です。これは802.1p優先度マーキングと呼ばれます。多くのIP電話環境では、アクセスレイヤーの音声トラフィックにCoS 5を関連付け、スイッチに対して当該パケットを高優先処理する旨をレイヤー2で即時通知します。
レイヤー2マーキングはIP電話と初段スイッチの間で特に有用です。ルーティング判断が行われる前に、アクセススイッチがトラフィックを分類できるためです。スイッチは元のマーキングを保持する、レイヤー3のDSCP値に変換する、またはキャンパス・WANポリシーに基づいて再マーキングすることが可能です。

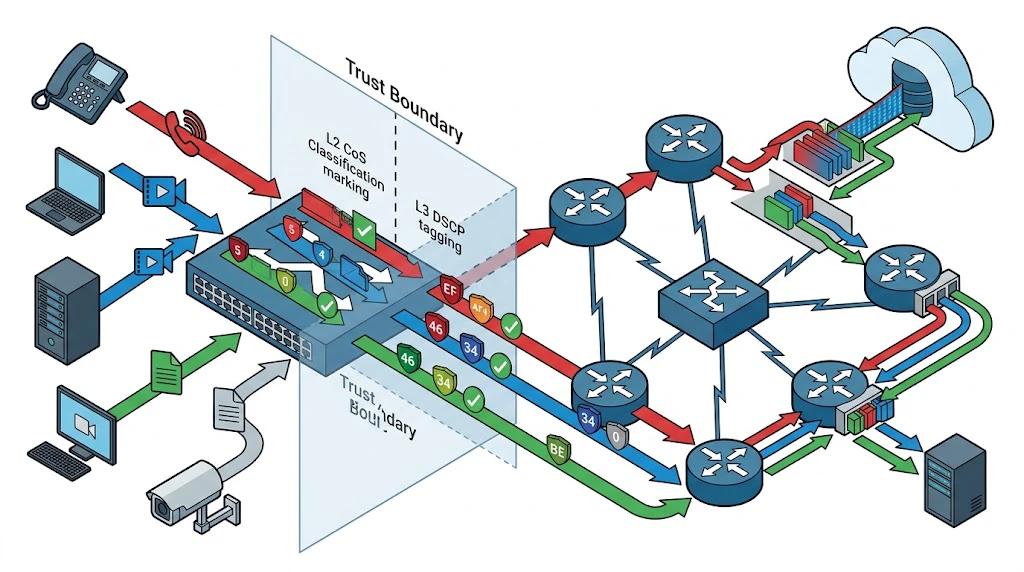

信頼境界と再マーキングの動作
信頼境界とは、ネットワーク上で機器が受信したマーキングを許可するか上書きするかを判断する境界点です。全てのエンドポイントが自身のパケットを業務重要トラフィックと宣言できる状態は問題となります。ノートPCや非管理機器が任意の送信データを最高優先度に設定できると、QoS設計は無意味になります。

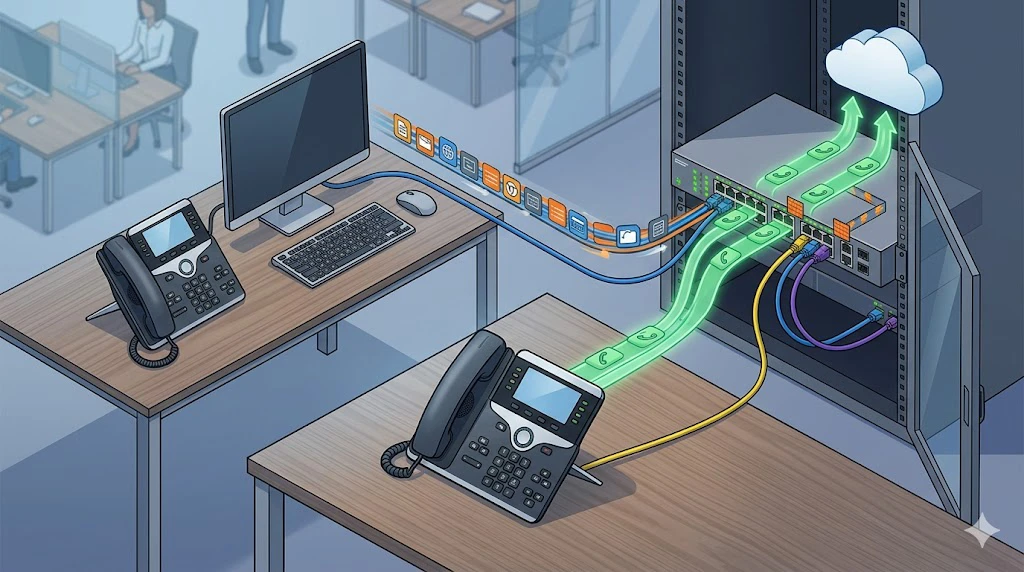

音声システムの導入環境では、既知のIP電話のマーキングを信頼し、配下に接続されたPCには厳格なルールを適用するのが一般的です。一部のスイッチはCDPまたはLLDP-MED検知機能により電話用ポートを識別し、電話機の音声マーキングを許可しつつ、端末トラフィックを個別に分類します。この設計により、過度な許可設定と不要な厳格化を両方回避できます。
アクセスレイヤーの信頼境界は音声QoS設計における最重要判断事項の一つであり、どのマーキングを保持し、どのマーキングを上書きするかを決定します。
音声最適化で使用される標準的なマーキング値
音声ベアラートラフィック
RTPで伝送される実際の音声ストリームは、企業ユーザー向けアプリケーションの中で実用上最高の転送優先度が付与されます。標準規格に基づく多くの音声設計では、このトラフィックにDSCP EFをマーキングし、レイヤー2スイッチ環境内ではCoS 5を割り当てます。この組み合わせは広く普及しており、スイッチとルーターの双方に対し、パケットが低遅延サービスクラスに属することを統一的に通知します。
目的は音声に無制限の帯域幅を消費させることではありません。実際、音声優先キューは他のトラフィッククラスのリソース枯渇を防ぐため、厳格に制御されています。高優先度マーキングの本来の目的は、データ量は少ないものの遅延耐性が極めて低い通信ストリームを保護することであり、全てのリアルタイムアプリケーションにネットワークを占有させることではありません。
呼シグナリングトラフィック
SIPメッセージ、呼設定通信、登録イベント、各種呼制御プロトコルなどの音声シグナリングトラフィックも重要ですが、音声ストリーム本体と同等の転送処理は必要ありません。多くの企業QoSモデルでは、シグナリングをCS3などの独立したクラスに分類し、音声メディアキューと直接競合することなく保護します。
この分類は通信混雑時に有効です。音声シグナリングをベアラーメディアと同一処理にした場合、制御メッセージとRTPパケットが同一優先経路で過剰に混在する恐れがあります。分離設計により、ネットワークは呼の確立・制御の安定性を守りつつ、最も時間要件の厳しいキューを音声パケット専用に確保できます。
管理トラフィック・ベストエフォートトラフィック
音声機器から送信される全てのパケットを高品質トラフィックとして処理する必要はありません。Web管理セッション、ファームウェアダウンロード、分析データのアップロード、定常的なバックグラウンド通信などは、低優先度クラスに分類されます。優れたQoSポリシーは選択的であり、真に最適化された伝送が必要な通信を見極め、全てのデータに一律の高優先度を設定することを回避します。
このような抑制された設計こそ、成熟したネットワーク構成の特徴です。全トラフィックが高優先度に設定された環境では、優先度の意味が失われます。メディア、シグナリング、管理通信、汎用データを明確に区別することで、ネットワークは高負荷時に合理的な判断を下す余裕を得られます。
実環境の音声ネットワークにおける導入メリット
混雑時の通話安定性向上
適切な優先度マーキングの最大のメリットは、ネットワーク混雑時の音声品質安定化です。トラフィック集中時間帯において、音声の途切れ、音節の欠落、長い通話間の空白などの現象が発生しにくくなります。共有WAN回線、混雑したフロア間のアップリンク、音声・映像・監視・一般業務トラフィックが同一基盤を利用する拠点で特に効果的です。
支店環境への導入においては、常時安定した通話品質を提供するシステムと、ネットワークが閑散な時のみ正常動作するシステムの差別化に貢献します。優先度マーキングは帯域設計の必要性を排除しませんが、一時的なリソース競合が発生した際のネットワーク耐性を高めます。
複数ベンダー環境における相互運用性の改善
IP電話、スイッチ、ルーター、無線システム、SBC、ゲートウェイ、WANサービスが異なるベンダー製品で構成される環境では、標準規格に基づくマーキング運用が管理を容易にします。統一されたDSCP・CoS設計により、ネットワーク境界を越えて音声通信の優先設定を維持できます。これが、機器構成が混在する環境でも標準型トラフィッククラスが有用である要因の一つです。
共通のマーキングモデルが存在しない場合、一方の機器は正しくパケットをラベリングしても、他方の機器が内部的にクラスを変更する可能性があります。通話自体は利用可能でも、ネットワークが設計通りにメディアとシグナリングを処理しなくなるため、パフォーマンスが不安定になるといった微妙な障害が発生します。
トラブルシューティングの迅速化とポリシー設計の最適化
優先度マーキングはネットワークの可視性も向上させます。パケットが明確に分類されることで、管理者はパケットキャプチャ、インターフェースカウンター、QoSポリシー、キュー統計を確認し、音声トラフィックが正常に処理されているか検証できます。これにより障害解決時間が短縮され、帯域不足の問題・マーキング異常・キュー障害・エンドポイント設定ミスを容易に切り分けられます。
長期的には、この可視性により保守性の高い音声ポリシーを構築できます。全てのパフォーマンス障害を原因不明の問題として扱うのではなく、エンジニアはトラフィックのマーキング状況、信頼設定、キュー処理、経路上の設定変更箇所を追跡して問題を特定できます。
統一された優先度マーキングにより、管理者はパケットのラベル、キューの動作、利用者の体感品質を直接的に相関分析できるため、音声パフォーマンスの監視が容易になります。
QoS優先度マーキングの主な利用シーン
IP電話・企業PBXネットワーク
オフィスの音声システムでは、IP電話が音声・シグナリングトラフィックを自動マーキングし、キャンパススイッチやルーティングされたアップリンクで正常に処理されるようにします。通話フローが予測可能で企業の音声品質要求が高いことから、QoSの代表的な利用事例となっています。IP PBXプラットフォーム、SIPサーバー、音声ゲートウェイは、ネットワークがこれらのマーキングを一貫して尊重することで安定動作します。
またこの環境は、アクセスレイヤー設定の重要性を示します。電話機が正しくパケットをマーキングしても、スイッチの信頼設定、VLAN設計、キューイングポリシー、アップリンクの動作設定が適切でなければ、デスクポートを超えて優先処理のメリットを維持することはできません。
SIPトランク・WAN回線・支店音声ネットワーク
音声トラフィックがローカルLANを離れ、帯域の限られたアップリンクや通信事業者の接続点を通過する際、QoS優先度マーキングの重要性はさらに高まります。支店ルーターはデータセンター、ホスト型PBXプラットフォーム、SIPトランク提供事業者に向けて、マークされたメディアトラフィックを分類・保持します。低速回線では、明確に定義されたクラスのマークトラフィックが到達する場合に、キューイング・帯域整形ポリシーが最大限に機能します。
これらの環境では、適切なマーキングにより音声通信がクラウドバックアップ、ソフトウェア配布、映像トラフィック、一般業務アプリ通信と公平に帯域を競合できます。また、拠点ごとに異なる設定を強いることなく、全拠点で共通の汎用的なポリシーモデルを管理者に提供します。
放送・インターホン・緊急通信システム
音声最適化はデスク電話に限定されません。SIP放送システム、IPインターホン端末、緊急通報ポイント、産業用電話、指令・配送用端末なども、安定したネットワーク処理の恩恵を受けます。これらの機器は定常的に通信を行わない場合でも、稼働時には音声データの即時かつ明瞭な伝送が必須となります。
そのため、交通機関、キャンパス、産業拠点、医療施設、公共安全関連環境などで優先度マーキングが活用されています。遅延や歪みのある放送・緊急通報は単なる不便に留まらず、一部の環境では現場連携、安全管理、緊急対応速度に影響を及ぼします。
導入時の留意点と一般的な誤り
マーキング単体に依存しない
最も多い誤りは、パケットにEFやCoS 5をマーキングすれば問題が解決すると誤認することです。実際には、マーキングの信頼・保持・適切なキューへの割り当てが必須です。アップリンクが過負荷で低レイテンシキューが存在しない場合、タグだけでは通話品質を保護できません。
適切な音声最適化には、マーキングに加え、キュー管理、通信スケジューリング、帯域計画、ポリシー検証を統合する必要があります。優れた設計では、マーキングを最適化の出発点と位置づけ、完結した解決策とは見なしません。
ネットワーク境界での再マーキングに注意
ルーティング境界、WAN境界、ファイアウォール、SD-WAN、Wi-Fiコントローラー、クラウド境界、通信事業者接続点などでは、トラフィックの処理ルールが変化することが多いです。DSCP値を保持する機器、上書きする機器、詳細設定がなければ削除・無視する機器が混在するため、電話機から正常に送信された音声トラフィックでも、WAN到達時に優先度が低下する場合があります。
このためエンドツーエンドの検証が不可欠です。電話機の送信設定だけでなく、アクセススイッチの信頼ルール、ルーターのキュー設定、WAN事業者の実際のマーキング対応を確認する必要があります。単一のインターフェースで正常に見えるポリシーでも、全体の通信経路では不具合が発生する可能性があります。
過剰なネットワークマーキングを回避
もう一つの一般的な誤りは、多くのトラフィックを重要通信としてマーキングすることです。メディア、シグナリング、映像、管理通信、バックアップ、アプリ同期など全てに最高優先度を設定すると、キューの優先順位が無意味になり、本来保護すべきトラフィックに悪影響を及ぼします。
堅牢なQoS設計は規律的であり、低遅延・低ジッターへの依存度が高い真に重要なトラフィックのみに高優先処理を割り当て、その他の通信は業務上の重要度と技術的な耐性に基づいて適切なクラスに分類します。
まとめ
QoS優先度マーキングは、共有IPネットワーク上のリアルタイム音声パフォーマンスを改善するための実用的なツールの一つです。混雑による微小な遅延が利用者に体感可能な音声障害に発展する前に、ネットワークが音声メディア、呼シグナリング、関連トラフィッククラスを識別する安定した手段を提供します。
真の価値は、完全な音声戦略の一部として運用した際に発揮されます。エンドポイントの適切なマーキング、合理的な信頼境界、予測可能なキュー処理、スイッチ・ルーター・WAN境界・無線区間・統合通信プラットフォーム全体での統一された動作が連携することで、音声トラフィックは常時全域で特別な処理を必要とせず、重要な場面で適切な優先処理を受けられます。
よくある質問（FAQ）
QoS優先度マーキングはQoSと同じものですか？
いいえ。優先度マーキングはQoSの一部機能に過ぎません。トラフィッククラスを識別する役割を担い、広義のQoSシステムには分類、信頼制御、キューイング、スケジューリング、帯域整形、帯域制限、混雑管理などの機能が含まれます。
音声トラフィックに一般的に使用されるDSCP値は？
標準規格に基づく多くの企業音声設計では、電話メディアにDSCP EFを使用します。ただし、具体的なポリシーはネットワーク設計と、下流機器が当該マーキングを尊重する設定に依存します。
DSCPとCoSの違いは何ですか？
DSCPはルーティングネットワークで使用されるレイヤー3のIPマーキングであり、CoSは802.1Qイーサネットタグに格納されたレイヤー2の優先度値です。音声ネットワークでは特にIP電話と初段スイッチの間で、両方を併用するのが一般的です。
IP電話からの全トラフィックを高優先度にマーキングすべきか？
いいえ。音声メディアと一部のシグナリングトラフィックは高優先度が適切ですが、管理セッション、ファームウェア更新、汎用データに一律で同じ優先処理を適用する必要はありません。
QoSマーキングだけで劣悪な音声品質を改善できるか？
単体では不可能です。ネットワークの転送判断を最適化する補助効果はありますが、安定した通話品質には十分な帯域幅、適切なキュー設定、安定したスイッチング経路、エンドツーエンドの厳格なポリシー適用が不可欠です。
