QoS優先制御とは、帯域幅、キュー領域、転送リソースが制限された状況において、重要なネットワークトラフィックを識別し、一般的なトラフィックよりも安定かつ予測可能な通信処理を行う運用手法です。具体的には、音声通話を大容量ファイルのダウンロードとは別に処理したり、アラームメッセージがソフトウェア更新やバックアップトラフィックの影響で遅延することを防いだりします。
仕組み自体は単純に思えますが、本来のQoSは単一のアプリケーションを「優先する」だけのものではありません。分類、マーキング、キューイング、スケジューリング、トラフィックシェーピング、トラフィック規制、輻輳管理で構成される統合的なプロセスです。ネットワークにQoSが有効化されているとは、ネットワークが各種トラフィック種別を識別し、同一経路を奪い合う際の動作ルールを定義している状態を指します。
QoS優先制御は、複数の通信が混在する環境で特に重要となります。最新の企業ネットワークでは、音声、映像、オフィスアプリケーション、カメラ映像、機器管理トラフィック、産業制御メッセージ、大容量データ転送が同時に行われます。帯域幅に余裕がある間は正常に動作しますが、WAN回線の混雑や共有アップリンクのパケット滞留が発生すると、遅延に弱いサービスは瞬く間に不安定化します。こうした場面で優先制御が効果を発揮します。
QoS優先制御の本質的な意味
速度を増強する機能ではなく、通信の処理モデルである
広く誤解されている点として、QoSが追加の帯域幅を生み出すという考えがあります。実際にはそのような機能はなく、輻輳した10Mbps回線を1Gbps回線のように動作させることはできません。QoSが実現するのは、競合時に待機するパケット、優先送信するパケット、制限対象のトラフィック、保護すべき通信フローを定めることです。
この違いは非常に重要です。ネットワークの設計容量が恒久的に不足している場合、QoS単体で問題を解決することはできません。一方、一時的な輻輳、突発的なトラフィック増加、敏感度の異なる複合トラフィックが存在する環境では、優先制御によってネットワークの安定性を大幅に高められます。
言い換えれば、QoSの核心は「予測可能性」です。音声通信、インターカム、放送システム、ライブ映像、産業機器の信号通信は、単なる通信速度よりも、安定した伝送、低遅延、低ジッターを重視します。一方、ファイル転送やバックアップ処理は、一時的な待機に高い耐性を持ちます。
サービスの差別化を実現する仕組み

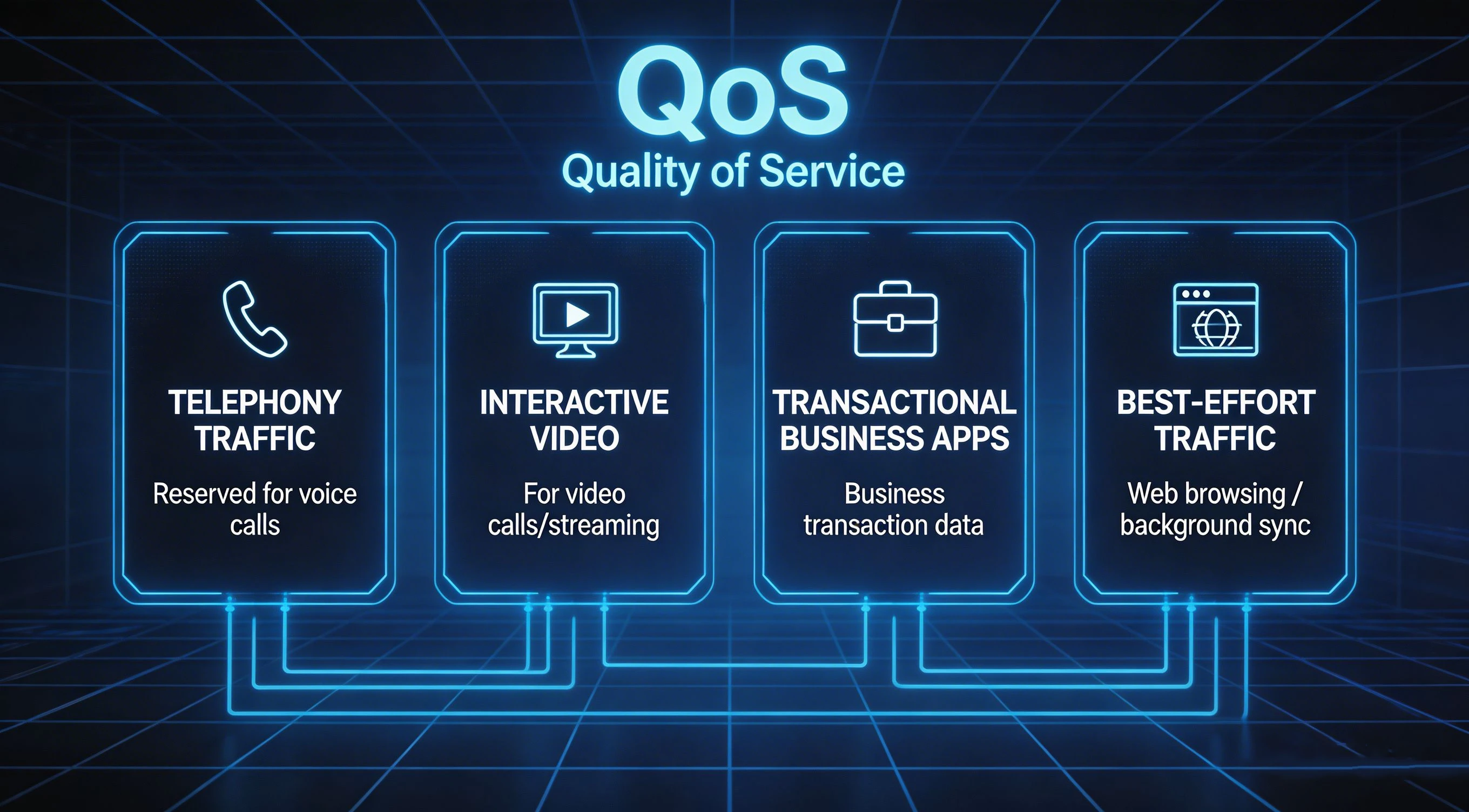

QoS優先制御は、すべてのパケットを一律に扱うのではなく、トラフィックをカテゴリ別に分類して管理します。電話通信用クラス、インタラクティブ映像用クラス、業務基幹アプリケーション用クラス、ウェブ閲覧や背景同期などのベストエフォートトラフィック用クラスに分割することが可能です。
クラスを定義した後、ネットワークは各カテゴリに個別の動作ルールを適用します。リアルタイム音声クラスには厳格な優先処理または低遅延キューイングを、映像クラスには帯域幅保証を付与します。ベストエフォート層は残りの帯域を利用し、緊急性の低い背景トラフィックは意図的に優先度を下げ、業務重要サービスへの干渉を防ぎます。
QoS優先制御はトラフィックをサービスクラスに分類し、ネットワーク輻輳時にリアルタイム通信や業務必須データを安定的に伝送します。
QoS優先制御の動作原理
最初に実施するのがトラフィックの分類とマーキング
ネットワークでトラフィックの優先度を設定するには、まず通信の種別を識別する必要があります。このプロセスは分類から始まり、機器はIPアドレス、VLAN、TCP/UDPポート、アプリケーション署名、DSCP値、ユーザー・機器・インターフェースに紐付いたポリシールールを基にパケットを仕分けます。
分類完了後、後段の機器が適切な処理を判断できるよう、パケットにマーキングを施すのが一般的です。IPネットワークではIPヘッダー内のDSCPマーキングが主流で、適切な識別子を付与したパケットは、ルーター、スイッチ、無線コントローラーなどの機器間で統一された転送ルールで処理されます。
適切なQoS設計では、信頼できる機器からのマーキングのみを許可します。コアスイッチは管理下のIP電話や音声ゲートウェイのDSCP値を信頼しますが、管理外のエンドポイントからの不定なトラフィックは拒否します。このため、コアネットワークのポリシーと同様に、アクセス層のポリシーも極めて重要です。
キューイングとスケジューリングが高負荷時の動作を決定
優先制御の最も分かりやすい動作は、全データを即時送信できないインターフェースにトラフィックが集中した際に発生します。このタイミングでパケットはキューに滞留し、QoSがキューの構造とパケットの送信順序を制御します。
遅延に弱いトラフィック専用の優先キュー、重要通信に帯域を保証する重み付きスケジューリングなどを活用し、主要なサービスを完全に遮断することなく安定稼働させます。回線混雑時の通話音質、放送システムの信頼性、アプリケーションの応答速度は、このQoS機能に大きく依存します。
制御されていないキューでは、突発的なトラフィックが大幅な遅延を引き起こします。適切なポリシーを導入することで、音声パケットは高速に通過し、大容量データ転送は一定の速度に制限された背景処理として継続可能です。
トラフィック規制・シェーピング・輻輳管理で処理を最適化
すべてのトラフィッククラスを無制限に増加させることはできません。トラフィック規制で通信速度の上限を設定し、閾値を超えたパケットの廃棄または再マーキングを実施します。トラフィックシェーピングはバッファリングで突発的な通信を平滑化し、一定の間隔でパケットを送信します。輻輳回避機能は、大規模なパケット損失が発生する前にキューの滞留を抑制します。
これらの機能は、高速なLAN環境から低速な外部回線へ接続するWAN境界、インターネット接続拠点、拠点間回線で特に有用です。こうした区間の課題は、LAN内部の転送ではなく、帯域制限のある区間へのトラフィック流入制御となります。
適切に設計されたQoSは各機能が連携して動作します。分類で通信種別を特定し、マーキングで処理方針を伝達し、キューイングで重要なフローを保護し、シェーピング・規制で過剰なトラフィックによるネットワーク圧迫を防ぎます。
QoS優先制御のコア機能
リアルタイムトラフィック向け低遅延処理
QoSの重要な特徴の一つは、遅延やジッターの上昇で正常動作が損なわれるトラフィックを保護する機能です。対象にはVoIP、SIPインターカム通話、緊急通話返答、放送音声、各種産業制御通信が含まれます。これらの通信は大容量の帯域確保よりも、細かいパケットの安定的な伝送を必要とします。
低遅延キューイングまたは同等の優先処理により、これらのパケットは輻輳区間を迅速に通過できます。電話、指令システム、アラーム通信を運用する環境では、この機能が業務継続に不可欠なQoSの核心となります。
重要アプリケーション向け帯域幅保証
優先度最高の処理を必要としない重要アプリケーションも、帯域不足による動作停止から保護する必要があります。ERP処理、映像会議、リモートデスクトップ、産業システムの監視トラフィックは、帯域幅保証や重み付きスケジューリングで安定稼働を維持し、背景トラフィックが多い状況でも正常な動作を確保できます。
支店ネットワーク、遠隔工場、洋上拠点、交通ハブ、分散型キャンパスなど、複数のサービスが限られたアップリンクを共有する環境では、帯域幅保証が特に有効です。全てのアプリケーションを緊急扱いすることなく、安定した利用環境を構築します。
業務目的に基づくトラフィック分離
最新のQoSは、単なるプロトコル種別ではなく、業務の運用目的を基準に設計されます。対話型コラボレーションと監視映像の戻り通信、運用技術(OT)トラフィックとソフトウェア配信を区別することで、QoSをパフォーマンス向上だけでなく、運用ポリシーのツールとして活用できます。
適切に設計された企業・産業ネットワークでは、優先制御が運用上の重要度を反映します。緊急通信、アラーム、指令音声、アクセス制御、管制室連携通信は、障害発生時の損失が大きいため、一般ユーザーのトラフィックよりも強固に保護されます。
QoSポリシーは、全ての通信を単一の優先キューに集約するのではなく、重要度に応じて個別の保護を適用します。
実環境におけるQoS優先制御の必要性
音声・インターカムの品質は安定した伝送に依存する
優先制御が必要な理由を最も分かりやすく示すのが音声通信です。通話やインターカム通信は大容量の帯域を必要としませんが、ジッター、パケット損失、キューの長時間遅延に弱い特性があります。音声パケットの到着が遅延または不均一になると、音途切れ、無音区間、機械的な音声、エコー、通話不安定などの不具合が発生します。
IP電話環境では、SIPシグナリングとRTPメディア通信で必要な処理が異なります。メディア通信は遅延の影響を強く受け、シグナリングは低帯域ながら通話の接続・制御に不可欠です。小規模ネットワークでは音声関連通信を一律のポリシーで処理できますが、大規模環境では詳細な区別による最適化が推奨されます。
映像障害の特性は音声とは異なる
対話型映像会議、遠隔監視、リアルタイム監督映像もQoSで最適化されますが、必要な要件は音声と若干異なります。映像通信は音声より大幅に帯域を消費し、アプリケーションによって許容できる遅延変動の範囲が異なります。会議映像、監視カメラ映像、一方向の研修映像では、適切な処理ルールがそれぞれ異なります。
このため、成熟したQoSポリシーでは、リアルタイム対話映像と大容量ストリーミング・録画映像配信を分離して管理します。全ての映像フローを最高優先度に設定するとポリシーが不安定化し、より繊細なトラフィックの通信を圧迫するため注意が必要です。
産業・運用ネットワークには予測可能性が不可欠
産業環境のQoS優先制御は、ユーザーの利便性よりも、業務運用の継続性を重視します。トラフィッククラスにはSCADAポーリング、PLC通信、HMI機器通信、アラームイベント、指令音声、IP放送、映像監視、保守アクセスが含まれ、待機可能な通信と即時処理が必要な通信に明確に分かれます。
例えば、定例のファイルコピー処理が、緊急放送の起動、管制室のインターカム通信、障害通知経路を妨害する状況は回避しなければなりません。OT/IT統合環境では、QoSが定常的な背景トラフィックによる重要運用通信の圧迫を防ぎ、リスクを低減します。
QoS優先制御の主な活用シーン
企業向けIP電話・統合コミュニケーション
QoS優先制御は、IP電話、ソフトフォン、SIPトランク、会議システム、通話制御プラットフォームを導入した企業の音声環境で広く活用されています。複数のアプリケーションが帯域を競合するWAN回線、VPNトンネル、無線環境、インターネット接続で特に高い効果を発揮します。
これらの環境でQoSは、通話シグナリング、RTPメディア、映像会議、在席状況更新、アドレス帳アクセスを保護し、大容量ダウンロードや背景同期トラフィックによる利用体験の低下を防ぎます。
VoIP・SIP通話品質の保護
混雑時の映像会議安定化
コールセンター・指令業務トラフィックの保護
IP放送・緊急通信・拡声システム
放送・緊急通信システムは、一対多のリアルタイム音声伝送に依存するため、突発的な輻輳の影響を非常に受けやすいです。病院、学校、工場、交通拠点、自治体施設では、ネットワークが稼働していても放送遅延によりシステムの本来の機能が損なわれる場合があります。
QoSは放送アダプター、IPスピーカー、SIPインターカム端末、緊急通報ポイント、管制コンソール、緊急ゲートウェイを保護し、緊急アナウンスや双方向通話が定常トラフィックで遅延することを防ぎます。
共有ネットワーク上での緊急放送
通報ポイント・インターカム通信の保護
学校・キャンパスにおける重要音声伝送
産業プラント・公共設備・交通システム
最新の産業ネットワークは、運用データと汎用IPトラフィックが混在しています。QoS優先制御により、プラント基幹ネットワーク、管制室、変電所、トンネルネットワーク、公共設備回廊、交通運用システム全体で、制御・アラーム・連携通信の安定性を維持します。
複数の独立したシステムを共通のインフラに統合する企業では、QoSの必要性がさらに高まります。音声、映像、産業データ、保守トラフィックが同一のルーティングネットワークを共有する環境では、多くの設計において優先制御が必須となります。
ネットワーク高負荷時の管制室通信を保護
共有WAN回線上のアラーム・通知経路を維持
IT/OT混合トラフィックを統合インフラで支援
QoS優先制御とネットワークアーキテクチャ
ポリシーはネットワークエッジで定義する
優れたQoS設計は、トラフィックの流入拠点となるネットワークエッジから始まります。アクセススイッチ、無線コントローラー、セキュリティゲートウェイ、セッション境界機器は、トラフィックの分類と信頼設定の主要な拠点です。エッジで正しく識別・マーキングを行うことで、ネットワーク全体で統一された処理を適用できます。
これはIP電話、放送ゲートウェイ、インターカム端末、産業エッジ機器、監視端末で特に重要です。管理されたインフラは、不特定のユーザー端末よりも、これらの専用機器の通信を安全に信頼できます。
輻輳発生ポイントに重点的な対策を
全てのインターフェースに複雑なQoS設定は必要ありません。優先制御が必要となるのは、帯域超過や速度の不整合が発生しやすい区間で、具体的にはWAN境界、インターネット出口、無線戻り回線、VPNトンネル、拠点間接続、低速セグメントに接続する共有アップリンクが該当します。
十分な容量を備えたコアネットワークではQoS設定を簡素化できますが、リソースが制限されたエッジ区間では必須の機能となります。このため、効果的なQoS設計は全域に複雑な設定を施すのではなく、実際のボトルネックに焦点を合わせます。
QoS優先制御の導入ベストプラクティス
サービスクラスは運用に適した数に抑える
QoS設計で最も多い失敗が、過剰な数のクラスを作成することです。細分化しすぎたポリシーは保守やトラブルシューティングが困難で、実際のネットワーク利用状況にも適合しません。定義が明確な少数のクラスを運用する方が、理論上の細かい区分を設けた大規模ポリシーよりも高いパフォーマンスを発揮します。
多くの企業に最適な基準は、リアルタイム音声、対話型映像、業務・運用重要トラフィック、ベストエフォートトラフィック、背景トラフィックに分類することです。実測データやアプリケーションの動作特性を基に、段階的にポリシーを調整すると良いでしょう。
全ての通信を優先キューに登録しない
多くのアプリケーションを高優先度に設定して保護しようとするのも代表的な誤りです。全てのパケットを緊急扱いすると優先ポリシーの意味が失われ、さらに過剰な優先処理によって他のアプリケーションのリソースが枯渇し、高負荷時のネットワーク不安定化を引き起こします。
高優先度は、遅延の影響を最も強く受け、業務維持に不可欠な通信、具体的には音声、緊急音声、限定的なリアルタイム制御トラフィックのみに割り当てるべきです。
測定・検証・調整を継続する
QoSは一度設定して終わりの機能ではありません。ネットワーク環境は常に変化し、新規アプリの追加、コーデックの更新、アップリンクの交換、トラフィックパターンの変動、業務優先度の変更が随時発生します。2年前に適切だったポリシーも、現在では過剰・過少設定または環境に不適合となっている可能性があります。
このため監視が不可欠です。ジッター、パケット損失、インターフェース使用率、キュー損失、DSCP分布、アプリケーションの動作状況を継続的に把握し、ポリシーの改善に活用する必要があります。優れたQoSは装飾的な機能ではなく、運用に根ざした仕組みです。
よくある質問
QoS優先制御で帯域幅を増やせますか？
いいえ。QoSは追加の帯域幅を生成しません。リソースが限られた状況で、送信順序、保護対象の通信、輻輳の処理方法を最適化する仕組みです。
QoSはVoIP専用の機能ですか？
違います。音声は最も代表的な利用例ですが、QoSは映像会議、IP放送、産業制御通信、監視映像伝送、業務基幹アプリケーション、リモートアクセスサービスでも重要な役割を果たします。
QoSとトラフィックシェーピングの違いは何ですか？
トラフィックシェーピングは、広範なQoS戦略を構成する機能の一つです。QoSには分類、マーキング、キューイング、スケジューリング、トラフィック規制、シェーピング、輻輳管理が含まれます。シェーピングは主に通信レートを平滑化し、突発的なトラフィックを抑え、制限のある回線への流入を制御します。
全てのネットワークにQoS優先制御は必要ですか？
複雑なQoS設定が不要なネットワークも存在しますが、複数の通信が混在する企業・産業ネットワークの多くは導入メリットがあります。リアルタイム通信と一般データが共有経路を利用する環境ほど、優先制御の有用性は高まります。
QoSで不適切なネットワーク設計を補えますか？
いいえ。通信競合時の動作を改善することはできても、恒久的な容量不足、不安定な物理回線、深刻なパケット損失、不適切なアプリケーション設計の問題を補填することはできません。QoSはネットワーク全体の設計戦略の一環として活用することで、最大の効果を発揮します。
