プレシジョン・タイム・プロトコル（PTP）は、ネットワーク上の機器間で時刻を非常に高い精度で同期させるための技術です。通常の時刻合わせでは精度が足りない、通信ネットワーク、電力変電所、産業オートメーション、金融取引、放送、試験ラボ、データセンター、リアルタイム制御などの環境で広く使われています。

一般的な時計合わせが機器を大まかに揃えるのにとどまるのに対し、PTPはマイクロ秒やナノ秒、あるいは厳密なタイミング関係が求められる環境向けに設計されています。分散したシステム間で共通の時刻基準を持ち、タイミングのずれを抑え、連携を高めることができます。

現代のネットワークで高精度な時刻が必要な理由

多くのデジタルシステムは時刻に依存しています。通信基地局は無線信号を協調させ、電力系統の機器はイベントを正確にタイムスタンプし、工場のコントローラは決められた順序で動作をトリガし、放送スタジオはカメラや音声機器、制作システムの同期を保つ必要があります。

時計がずれてしまうと、一見正常に動いているように見えても、ログの順序が狂ったり、制御応答が遅れたり、ネットワーク計測の信頼性が落ちたり、分散アプリケーションの連携が失われたりと、さまざまな不具合が表面化します。

PTPは、ネットワーク上に精密な時刻を配信し、機器が共通の時刻基準で動作できるようにします。複数のラック、部屋、建物、変電所、工場、ネットワークセグメントにまたがって機器が設置される場合に、特にその価値が発揮されます。

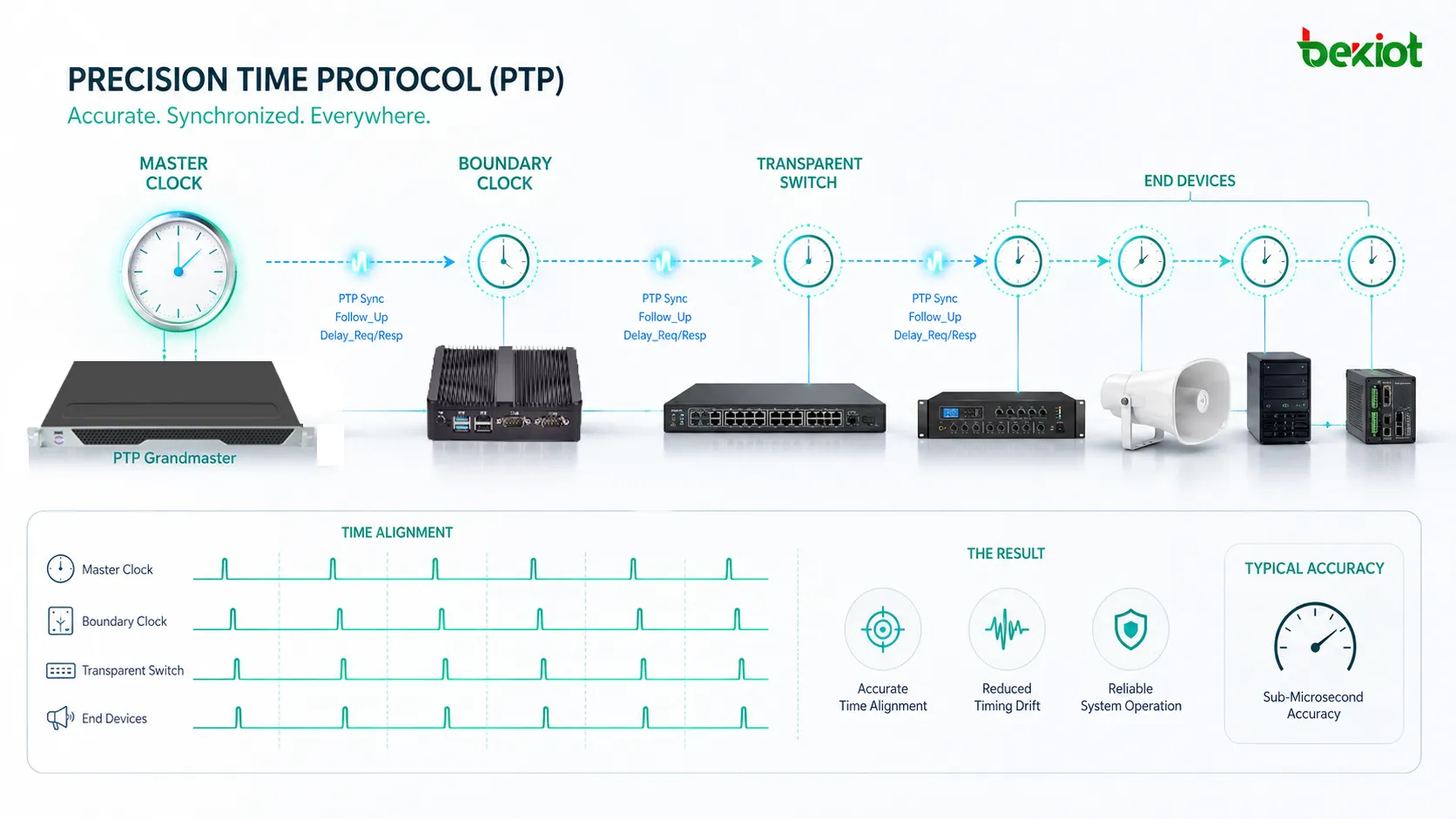

同期の連鎖

グランドマスタークロック

グランドマスタークロックは、PTPシステムにおける最上位の時刻源です。他の機器が従う基準時刻を提供します。GNSS、原子時計、通信事業者のタイミングソース、その他信頼できる時刻基準に接続されることが一般的です。

複数の時刻ソースが存在する場合、ネットワークは選択ルールに基づいて最適なマスターを選びます。これにより、ひとつの時刻源が故障したり信頼性が低下した場合でも、安定した同期を維持できます。

オーディナリクロック

オーディナリクロックは、通常、同期に参加するエンドポイント機器です。単純なネットワークではマスターとして動作することも、グランドマスターに従うスレーブとして動作することもあります。

産業用コントローラ、計測器、サーバ、カメラ、通信機器、音声デバイス、保護リレーなどがその例です。これらの機器は、ネットワークから受信したタイミングメッセージに基づいて内蔵時計を調整します。

バウンダリクロック

バウンダリクロックは、スイッチやルータなどのネットワーク機器に組み込まれます。上流のマスターから時刻を受け取り、下流の機器に対してタイミングソースとして動作します。

これにより、大規模ネットワークでの拡張性と精度が向上します。エンドツーエンドのメッセージ経路だけに頼るのではなく、ネットワークセグメントごとにローカルなタイミング対応ノードを介して同期できるようになるためです。

トランスペアレントクロック

トランスペアレントクロックは、下流の機器にとってのマスターにはなりません。その代わりに、タイミングメッセージがスイッチやネットワーク機器を通過する際の遅延を測定し、タイミング情報を補正します。

これにより、スイッチ内での滞留時間のばらつきに起因するタイミング誤差を低減できます。高精度が求められるネットワークでは、トランスペアレントクロックが同期品質を大きく改善します。

タイミングメッセージが同期を生み出す仕組み

PTPは、クロック間でタイミングメッセージを交換することで動作します。このメッセージにより、受信側の機器は自分の時計と基準時計の時刻差を推定し、時刻や周波数を調整して同期を維持します。

一般的には、同期メッセージ、フォローアップ情報、遅延要求、遅延応答といったメッセージを使います。受信側は、メッセージのタイムスタンプを比較することで、クロックオフセットとネットワーク遅延の両方を計算します。

大まかに言えば、「自分の時計はマスターに対してどれだけずれているか」「タイミングメッセージがネットワークを通るのにどれだけ時間がかかったか」という2つの問いに答え、推定値が得られたら自らの時計を補正する、という流れです。

重要なクロックの役割とネットワーク要素

プロトコルの高精度を支える要素

ハードウェアタイムスタンプ

PTPが高い精度を達成できる大きな理由のひとつが、ハードウェアタイムスタンプです。メッセージの時刻をソフトウェア上だけで記録するのではなく、ネットワークインターフェースやタイミングハードウェアがパケットの送受信の瞬間を記録します。

これにより、OSのスケジューリング、ソフトウェアキュー、ドライバの遅延、アプリケーション処理などに起因する不確実性を減らせます。ナノ秒レベルやサブマイクロ秒の同期が求められる場合に、ハードウェアタイムスタンプは特に重要です。

遅延測定

プロトコルは、マスターとスレーブ間のネットワーク遅延を推定します。タイミングメッセージは瞬時に届くわけではないため、経路遅延を無視すると誤った補正をしてしまう恐れがあるからです。

遅延測定は、ネットワーク経路が安定していて、上りと下りの遅延が対称に近いほど良い結果が得られます。経路が頻繁に変わったり、上下の遅延差が大きいと、精度に影響が出ることがあります。

ベストマスタークロック選択

PTPネットワークでは、どのクロックがマスターになるべきかを選ぶ仕組みがあります。クロックの確度、優先度、品質レベル、安定度などを考慮して決定されます。

冗長化された時刻源がある場合に役立ちます。主となる時刻源が使えなくなっても、ネットワークは別の適切なクロックに切り替えることができ、同期が完全に失われるのを防げます。

タイミング対応スイッチング

通常のイーサネットスイッチはパケットを転送できますが、要求の厳しいアプリケーションに必要な精度でタイミングトラフィックを扱えるとは限りません。バウンダリクロックやトランスペアレントクロックを備えたタイミング対応スイッチを使うことで、ネットワーク全体のタイミング誤差を抑えられます。

大規模な導入では、エンドポイントの対応だけでなく、ネットワーク機器の対応も同じくらい重要です。送信元に高精度なクロックがあっても、ネットワーク経路で制御できない遅延変動が加わっては、正確な時刻を届けられません。

高精度な同期は、基準ソース、マスタークロック、ネットワークスイッチ、タイムスタンプ方式、エンドポイントの動作、設定の徹底といった、タイミングパス全体にかかっています。

重要システムにもたらす利点

イベント精度の向上

機器間で精密な時刻が共有されると、イベント記録の比較が容易になります。これは、トラブルシューティング、障害解析、フォレンジックレビュー、自動化ログ、保護イベント、性能測定にとって重要です。

正確なタイムスタンプにより、真のイベント順序を把握しやすくなります。同期された時刻がなければ、インシデント解析時に異なる機器のログが混乱を招く恐れがあります。

連携の向上

複数の機器にまたがる協調動作が必要なシステムもあります。PTPによって分散した機器が共通の時刻基準で動作できるようになり、制御精度やシステム全体の振る舞いが改善されます。

産業オートメーション、通信基地局の連携、音声・映像制作、電力系統保護など、タイミングの正確さが性能を左右する分野で役立ちます。

タイミングドリフトの低減

すべての時計は時間とともにずれていきます。温度、発振器の品質、ハードウェアの経年変化、電源状態などが原因で、ローカルクロックは基準から外れていきます。PTPはタイミング情報を継続的に交換することで、このドリフトを補正し続けます。

定期的な補正により、手動で調整しなくても長期間にわたって機器の同期を維持できます。

ネットワーク計測の改善

正確な時刻同期は、より良いネットワーク計測や監視を支えます。レイテンシ、パケットのタイミング、サービス性能、システムイベントなどを、クロックが揃った状態でより正確に測定できます。

通信、金融、データセンター、試験ラボ、リアルタイムサービスプラットフォームで特に有用です。

自動化とリアルタイム制御への対応

自動化システムにおいて、精密なタイミングはスケジュール動作、協調モーション、計測の同期、決定論的な通信を可能にします。機器はローカルタイミングだけに頼るのではなく、共有された時計に基づいて動作することができます。

これにより、タイミング誤差がプロセス品質や安全性に影響を与えかねない環境での予測可能性が高まります。

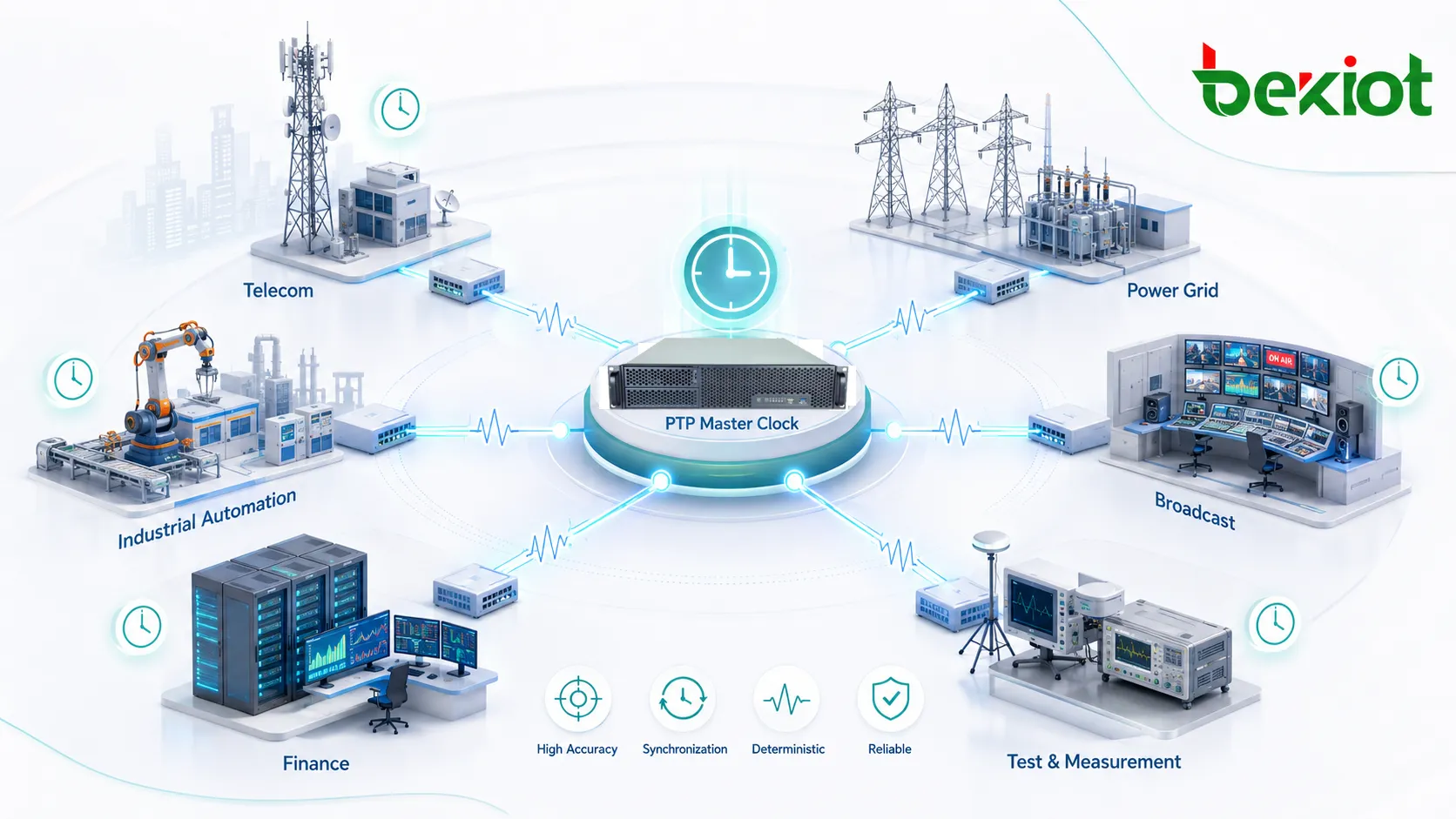

高精度時刻が活用される分野

通信

通信ネットワークでは、モバイル基地局、トランスポートネットワーク、パケット同期、周波数同期に精密なタイミングが使われます。正確な時刻は、無線システムが送信を協調させ、サービス品質を維持するのに役立ちます。

ネットワークのソフトウェア化やパケット化が進むにつれて、イーサネットやIP基盤を介したタイミング配信の重要性が増しています。

電力・エネルギーシステム

電力変電所や系統自動化システムでは、故障記録、保護協調、同期フェーザ計測、イベント解析のために正確なタイムスタンプが欠かせません。事故が発生した際、技術者はどの機器がどのタイミングでそれを検出したのかを正確に把握する必要があります。

精密な時刻は解析を容易にし、分散した機器にわたる系統の振る舞いを理解する助けとなります。

産業オートメーション

工場やプロセスプラントでは、モーション制御、計測システム、機械の連携、データロギング、分散制御に時刻同期が使われることがあります。正確な時刻は、機器の動作を揃え、生産データの整合性を高めます。

高度な自動化環境では、タイミングの品質がプロセスの再現性やシステム診断に直接影響を与えることがあります。

放送とプロフェッショナルメディア

放送施設では、音声、映像、カメラ、制作システム、メディアネットワークを同期させるために精密なタイミングが使われます。同期により、ドリフトやリップシンクエラー、制作上のタイミング問題を防げます。

IPベースのメディアワークフローでは、音声・映像ストリームが従来の専用信号経路ではなくパケットネットワークを経由するため、正確なネットワークタイミングに依存することが多くなっています。

金融取引

金融システムでは、取引の順序付け、監査証跡、レイテンシ測定、規制報告、取引分析に正確なタイムスタンプが使われます。高速取引の環境では、ごくわずかな時刻差も重要になります。

PTPは、サーバ、ネットワーク機器、計測システムにわたり、取引基盤がより信頼性の高い時刻基準を維持するのに役立ちます。

データセンターと試験ラボ

データセンターやラボでは、分散ログ、性能試験、パケット解析、ストレージシステム、セキュリティ監視、科学計測に精密な時刻が使われます。正確なタイムスタンプにより、多数の機器にわたるデータの関連付けが容易になります。

試験環境では、タイミング精度が機器の動作検証や、測定器間での結果比較に不可欠なこともあります。

ネットワーク設計時の考慮点

適切なプロファイルの選択

PTPは、業界や用途に応じて異なるプロファイルで設定できます。通信ネットワーク、電力変電所、放送システム、産業オートメーションネットワークでは、同じ設定が使われるとは限りません。

プロファイルは、メッセージ間隔、遅延測定方式、トランスポート方法、クロック選択、性能期待値といった重要な動作を定義します。誤ったプロファイルを選ぶと相互運用性が損なわれる恐れがあります。

タイミング対応のネットワーク機器を使う

高精度を求める場合、スイッチやルータはタイミング対応機能をサポートすべきです。バウンダリクロックやトランスペアレントクロックにより、ネットワーク機器で生じる誤差を低減できます。

厳しい環境で一般的なスイッチを使うと、エンドポイントがPTPに対応していても、パケット遅延のばらつきが同期性能を低下させることがあります。

ネットワーク負荷の管理

深刻な輻輳はタイミングトラフィックに影響を与えます。PTPメッセージは小さいものの、遅延変動に敏感です。QoS、ネットワークのセグメント分割、適切なトラフィックエンジニアリングによって、タイミングパケットを保護できます。

クリティカルなタイミングネットワークでは、不必要な経路変更や制御されていないブロードキャスト・マルチキャストの挙動を避けるべきです。

冗長性の計画

時刻同期がミッションクリティカルであることもあります。グランドマスタークロックが故障した場合、ネットワークにはバックアップ戦略が必要です。冗長クロック、ホールドオーバー機能、複数の基準ソース、監視付きフェールオーバーにより耐障害性が向上します。

冗長性はテストされるべきです。バックアップクロックは、大きな時刻跳躍や同期喪失を起こさずに機器がスムーズに切り替えられて初めて意味を持ちます。

時刻品質の監視

管理者は、クロック状態、オフセット、経路遅延、グランドマスターの識別情報、ロック状態、ホールドオーバー状況、タイミングアラームを監視すべきです。監視がなければ、アプリケーションが故障したりログに不整合が生じるまで同期の問題に気づかない恐れがあります。

特に通信、電力、放送、産業、金融の環境では、時刻品質を通常のシステムヘルス監視の一部に組み込むべきです。

NTPとの比較

Network Time Protocol（NTP）は、ITシステム全般で広く使われている汎用的な時刻同期手法です。多くのサーバ、コンピュータ、アプリケーション、一般的なネットワークサービスに適しています。しかし、適切に設計されたハードウェア対応環境においてPTPと同等の精度を発揮することは、通常ありません。

PTPは、より厳密なタイミングが求められる場合に使われます。ハードウェアタイムスタンプ、タイミング対応のネットワーク機器、業界特化のプロファイルといった恩恵を受けられるためです。そのため、通信、オートメーション、電力、放送、計測といったアプリケーションにより適しています。

必ずしも二者択一ではありません。多くの組織では、一般的なITシステムにNTPを使い、より高い精度が必要な専用システムにPTPを使っています。

よくある問題とトラブルシューティング

大きなクロックオフセット

オフセットが大きいということは、その機器が基準時計と十分に合っていないことを示します。原因としては、誤ったプロファイル設定、未サポートのタイムスタンプ、不安定なネットワーク遅延、クロック品質の低さ、マスター選択の誤りなどが考えられます。

エンドポイントが意図したグランドマスターにロックしているか、ハードウェアタイムスタンプが有効かを確認してください。

頻繁なマスター切り替わり

機器が頻繁にマスターを切り替える場合、ネットワークでクロック選択が不安定になっている可能性があります。優先度の設定ミス、基準ソースの信頼性不足、競合するグランドマスタークロックなどが原因です。

想定したマスターが一貫して選ばれ、バックアップクロックは適切な場合にのみ引き継ぐよう、クロック優先度や品質値を計画しておくべきです。

不安定な経路遅延

経路遅延の変動は精度を下げます。ネットワークの輻輳、タイミング非対応のスイッチ、経路の変更、マルチキャストの問題、過負荷のネットワーク機器などによって引き起こされます。

タイミングトラフィックには安定した経路を使用し、必要に応じてバウンダリクロックやトランスペアレントクロック機能を持つスイッチを使うべきです。

機器間の相互運用性の問題

ベンダーや業界が異なると、プロファイル、メッセージ間隔、トランスポートモード、デフォルト設定が異なる場合があります。設定が一致していないと、機器が正しく同期しないことがあります。

大規模展開の前には、特にマルチベンダー環境で相互運用性のテストを実施すべきです。

導入のベストプラクティス

まず、必要とされる精度の要件を定義することから始めます。すべてのシステムがナノ秒レベルの同期を必要とするわけではありません。求める精度は、単に「できるだけ高い数値を」という願望ではなく、アプリケーションに基づいて決めるべきです。

適切な時刻源とグランドマスタークロックを選定します。マスタークロックは、信頼できる基準、安定した発振器、監視された状態、そしてクリティカルな用途ではバックアップ戦略を備えるべきです。

機器間で互換性のあるプロファイルを使用します。計画なくプロファイル設定を混在させると、同期障害や一貫性のない動作を引き起こす恐れがあります。

タイミングトラフィックを保護します。高精度が要求されるアプリケーションでは、タイミング対応スイッチ、QoS、VLAN、安定したルーティング、ネットワーク監視を活用してください。

フェールオーバーとホールドオーバーをテストします。制御されたテストで一次基準を切断し、システムが安定を保つか観察します。これにより、バックアップのタイミング設計が期待通りに機能するかが明らかになります。

導入の成功は、単に高精度なクロックを選ぶことだけでは決まりません。タイミングチェーン全体を安定させ、監視し、アプリケーションの要件に合わせ続けることで定義されます。

保守と長期運用

時刻同期は、他の重要なインフラサービスと同様に保守されるべきです。管理者は、クロックのログ、オフセットの傾向、グランドマスターの状態、ファームウェアのバージョン、ネットワークの変更履歴、アラーム履歴を定期的に確認する必要があります。

ネットワークの変更はタイミング性能に影響を与える可能性があります。スイッチの交換、VLANの変更、ルーティング経路の追加、QoSルールの変更などは、遅延特性を変えることがあります。大規模なネットワーク変更の後には、タイミングを再テストすべきです。

バックアップクロックやホールドオーバー源も定期的にチェックされるべきです。テストされていないバックアップシステムは、一次源を失ったときに機能しないかもしれません。

よくある質問

PTPはWi-Fi上で動作しますか？

一部の環境では技術的に無線ネットワーク上で伝送可能ですが、Wi-Fiは一般に変動する遅延を生じさせるため、高精度な同期は困難です。高精度が求められる用途では有線イーサネットが推奨されます。

すべてのスイッチがタイミング機能をサポートする必要がありますか？

常に必要とは限りませんが、複数のネットワークホップにわたって高い精度が要求される場合、タイミング対応スイッチが重要になります。要求が厳しくない用途では、通常のスイッチでも許容されることがあります。

グランドマスターが外部基準を失うとどうなりますか？

優れたクロックはホールドオーバーモードに入り、内部発振器に基づいて時刻を供給し続けることができます。ホールドオーバーの品質は、発振器の安定度と外部基準が失われている時間の長さに依存します。

PTPとNTPは併用できますか？

はい。多くの環境では、高精度システムにPTPを、一般的なITシステムにNTPを使用しています。それぞれの機器が、自身の役割に対して正しい時刻源に従うように注意を払う必要があります。

同じネットワーク上で2台の機器の精度が異なるのはなぜですか？

タイムスタンプのサポート状況、発振器の品質、プロファイル設定、スイッチ経路、ファームウェアの振る舞い、ネットワーク負荷、あるいは各機器が同じグランドマスターや遅延測定方式を使っているかどうか、といった違いに起因します。
