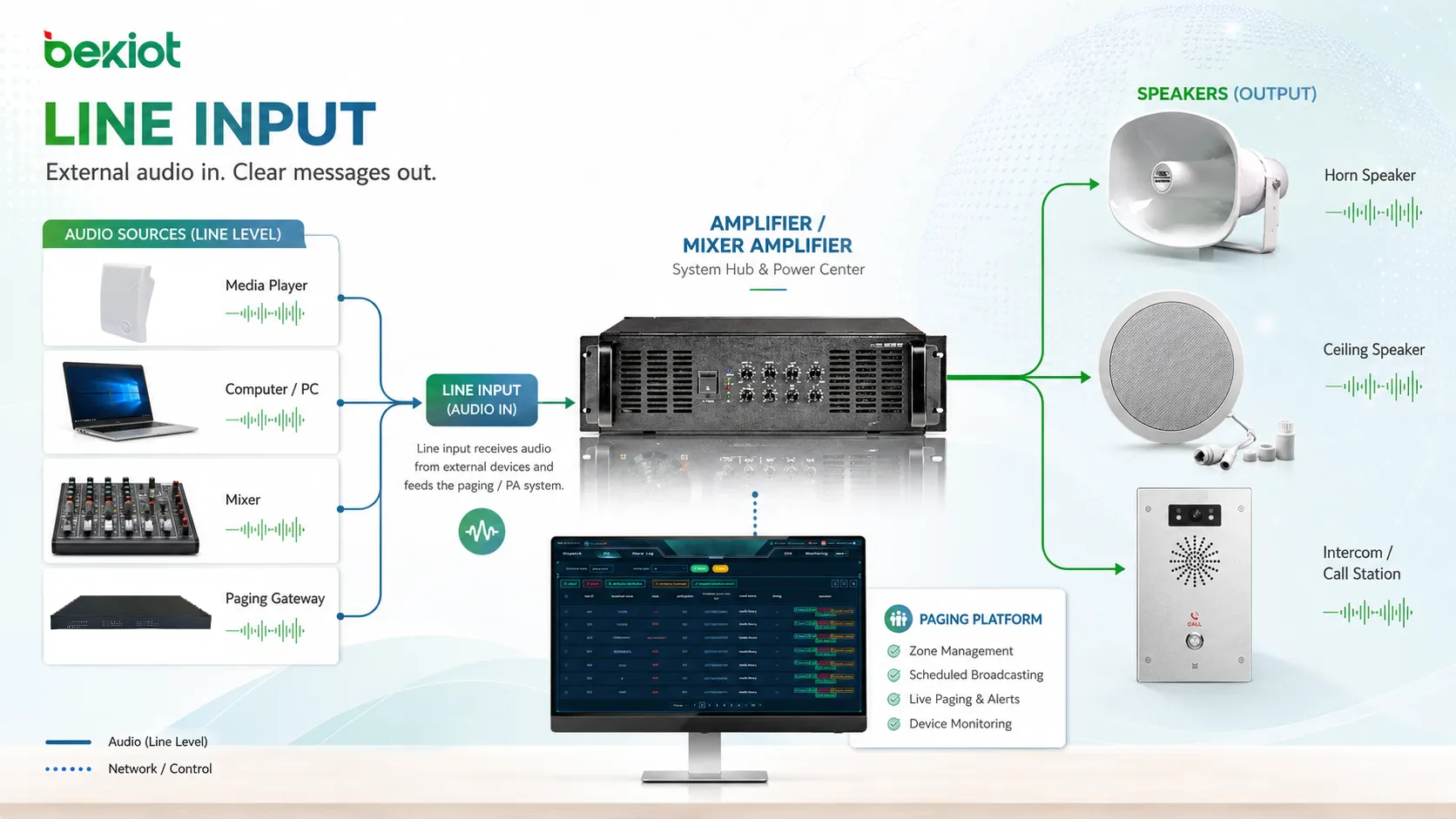

ライン入力は、ミキサー、メディアプレーヤー、コンピューター、電話システム、オーディオプロセッサー、ページングゲートウェイ、無線インターフェース、録音装置、公共放送コントローラーなど、外部音源からラインレベル信号を受け取るための音声インターフェースです。アンプ、ミキサー、オーディオインターフェース、パワードスピーカー、録音機器、インターコムシステム、ページングシステム、放送機器、業務用通信プラットフォームで広く使われています。

非常に低いレベルのマイク信号向けに設計されたマイク入力とは異なり、ライン入力はより強く安定した音声信号を想定しています。そのため、すでに独自の音声出力段を持つ機器の接続に適しています。レベル、コネクター、インピーダンスが正しく合っていれば、ライン入力はノイズや歪みを抑え、不要なゲイン調整を減らしながら、よりクリーンな音声を伝送できます。

ラインレベル音声の役割

音声システムでは、すべての信号が同じ強さではありません。マイクは弱い信号を出力するため、プリアンプが必要です。スピーカー出力は、スピーカーを駆動するための強い電力信号です。ラインレベル信号はこの二つの中間にあり、機器間で音声を受け渡すために使われます。

ラインレベル音声は、機器を接続するための実用的な基準になるため重要です。音楽プレーヤーはミキサーへ、ミキサーはアンプへ、ページングゲートウェイは公共放送システムへ、オーディオプロセッサーはレコーダーへ信号を送ることができます。信号がすでに整えられていれば、各機器が生のマイクレベル音声を扱う必要はありません。

このため、ライン入力は多くのシステムに搭載されています。すでに使用可能な信号レベルまで増幅されているものの、スピーカーを直接駆動するためのものではない音源の入口として機能します。

信号経路の仕組み

ソース機器の出力

音声経路はソース機器から始まります。ミキサー出力、ノートパソコンのヘッドホン出力、メディアプレーヤー、無線受信機、SIP ページングアダプター、電話システムの音声ポート、音楽サーバー、オーディオプロセッサーなどが該当します。ソースは受信機器へラインレベル信号を送ります。

ソースの品質は重要です。ソース出力にノイズや歪みがある、弱すぎる、または強すぎる場合、ライン入力だけで問題を完全に補正することはできません。クリーンなソース信号が、良好な音質の第一歩です。

コネクターとケーブル

信号はケーブルとコネクターを通って伝送されます。一般的なコネクターには、3.5 mm TRS、RCA、6.35 mm ジャック、XLR、端子台、場合によっては専用のバランス音声コネクターがあります。適切なコネクターは、機器設計と設置環境によって異なります。

ケーブル品質と配線経路も重要です。長いアンバランスケーブルはハムや干渉を拾うことがあります。業務用や固定設置のシステムでは、長距離ではノイズを抑えやすいバランスライン接続がよく使われます。

入力段

受信機器の入力段は信号を受け取り、内部処理に適した状態にします。これには、インピーダンス整合、レベル調整、フィルタリング、A/D 変換、ルーティング、ミキシング、優先制御、ゲイントリムなどが含まれます。

入力段が過負荷になると、音声が歪むことがあります。入力レベルが低すぎると、システムは追加のゲインを必要とし、その結果ノイズが増えることがあります。そのため、適切なレベル合わせが不可欠です。

出力または処理

音声が機器に入った後は、増幅、ミキシング、録音、ストリーミング、放送、ゾーンへのルーティング、または DSP 機能による処理が行われます。ページングシステムでは、信号を選択したスピーカーへ送れます。レコーダーでは音声ファイルとして保存できます。ミキサーではマイクや他の音源と混ぜることができます。

最終的な結果は入力ポートだけでなく、全体のチェーンに依存します。ソースレベル、ケーブル種類、入力設定、処理、アンプ出力、スピーカー品質、室内音響のすべてが聴感に影響します。

理解しておきたい主な特徴

ラインレベル互換性

最も重要な特徴は、ラインレベル音声との互換性です。ライン入力は、マイクレベルより強く、スピーカー駆動用の電力レベルより弱い信号向けに設計されています。誤った種類の信号を接続すると、音質低下や機器損傷につながる可能性があります。

たとえば、マイクをライン入力へ直接接続すると、音量が非常に小さくなることがあります。スピーカー出力をライン入力へ接続すると、入力回路が過負荷になったり損傷したりする可能性があります。接続前に信号の種類を必ず確認する必要があります。

バランスとアンバランスの選択肢

アンバランスのライン入力は、民生用音声機器や短距離接続でよく使われます。RCA や 3.5 mm 入力が代表例です。シンプルで便利ですが、長いケーブルではノイズの影響を受けやすくなります。

バランスのライン入力は、二本の信号導体とシールドまたは接地を使用します。業務用音響、設備音響、放送、産業用通信システムで一般的です。バランス接続はハム、電磁干渉、接地に起因するノイズを低減するのに役立ちます。

ゲインまたはレベル調整

多くの機器にはライン入力レベル調整があります。これにより、ユーザーや施工者は入力信号をシステムが想定する動作範囲に合わせられます。適切な調整は歪みを防ぎ、ノイズを低く保ちます。

レベル調整をすべての問題の解決策として使うべきではありません。ソース出力の設定が悪い、ケーブルが不適切、または信号がラインレベルでない場合、ゲイン調整は本当の問題を隠すだけになることがあります。

モノラルとステレオ対応

ライン入力にはモノラルのものとステレオのものがあります。モノラル入力は 1 チャンネルを受け取り、ページング、インターコム、公共放送、音声通信システムで一般的です。ステレオ入力は左右チャンネルを受け取り、音楽再生、メディアシステム、録音機器で一般的です。

ステレオ音源をモノラルシステムへ接続する場合、信号を適切に合成する必要があります。左右出力を単純に短絡する方法は、歪みを生んだりソース出力に負担をかけたりすることがあるため、常に推奨されるわけではありません。

優先制御とミキシング機能

公共放送や通信システムでは、ライン入力が優先制御の一部になることがあります。たとえば、BGM はライン入力から入りますが、ページングマイクや緊急メッセージが必要時にそれを上書きできます。

複数のライン入力をミックス、ミュート、ダッキング、または別々のゾーンへルーティングできるシステムもあります。これにより、複雑な音声環境でラインレベル統合が役立ちます。

ライン入力は、設置前にソースレベル、ケーブル種類、コネクター、入力感度、システム目的を合わせておくことで最も安定して機能します。

一般的なコネクター種類

音声システムでの実用的な利点

よりクリーンな信号伝送

正しく使用すれば、ライン入力は過度なゲインを必要とせずに音声を伝送できます。弱い信号を不適切な入力で無理に増幅する場合に比べて、ヒス、ハム、ノイズを減らせます。

クリーンな信号伝送は、アナウンス、BGM、録音、放送、ページングで特に重要です。入力品質が悪いと、増幅後にその問題がより目立つためです。

機器統合が容易

ライン入力により、異なる音声機器を連携させることができます。ミキサーはアンプへ、コンピューターは録音インターフェースへ、ページングゲートウェイは既存の PA システムへ接続できます。これにより、システム統合がより簡単で柔軟になります。

更新プロジェクトでは、ライン入力を使うことで、新しいデジタル音源を既存のアナログ機器に接続し、システム全体を一度に置き換えずに済みます。

複数の音源をサポート

多くのシステムは複数の音源を使います。建物では、BGM、スケジュールメッセージ、ライブページング、緊急音、録音済みアナウンスが必要になる場合があります。ライン入力は、これらの音源を整理された形で音声システムへ取り込めます。

適切なルーティングと優先制御があれば、システムはどの音源を再生し、どの音源をミュートし、どのゾーンへ音声を送るかを判断できます。

マイク入力の誤用を減らす

ラインレベル音源をマイク入力に接続すると、信号が強すぎて歪みが発生することがあります。専用のライン入力は正しい信号範囲を受け入れるため、この問題を防ぎます。

これにより信頼性が向上し、設置時や日常使用時のトラブルシューティング時間を短縮できます。

長期的な保守性の向上

入力の明確なラベル表示と適切な配線は、音声システムの保守を容易にします。技術者は、どの音源が接続され、信号がどこから入り、どのように調整すべきかをすばやく把握できます。

大規模な建物や産業現場では、記録されたライン入力接続により、機器交換や拡張時の混乱を減らせます。

このインターフェースが使われる場所

公共放送とページング

公共放送システムでは、BGM、メッセージプレーヤー、SIP ページングゲートウェイ、オーディオマトリクス、緊急音声ソースにライン入力を使うことがよくあります。この入力により、外部音声をスピーカーやゾーンへルーティングできます。

ページングシステムでは、ライン入力が既存機器を新しいネットワークベースのプラットフォームへ接続する役割も果たします。これにより、既存のアンプやスピーカーを維持しながら音声ワークフローを近代化できます。

録音と放送

録音装置や放送機器は、ミキサー、プロセッサー、受信機、再生システムから音声を取り込むためにライン入力を使用します。適切なラインレベル信号は、録音品質を維持し、過度なノイズを避けるのに役立ちます。

放送ワークフローでは、ケーブル長が長くなることがあり、電磁干渉を制御する必要があるため、バランスライン接続が好まれることがよくあります。

会議室とミーティングルーム

会議室では、ワイヤレスマイク受信機、ノートパソコン、ビデオ会議システム、オーディオプロセッサー、ルームミキサーを接続するためにライン入力を使用できます。これにより、複数の音声ソースを一つの室内音響システムに統合できます。

会議室の音声は、スピーカー、マイク、会議ソフトウェア、録音プラットフォームの間を移動することが多いため、正しいレベル合わせが重要です。

インターコムと通信システム

インターコムシステムでは、無線機、指令卓、警報音発生器、ページング機器などの外部音源から音声を受けるためにライン入力を使用できます。これにより、通信システムは他の音声ワークフローと連携できます。

運用環境では、緊急信号が通常音声と誤って混ざらないよう、入力優先度と明確なラベル表示が重要です。

産業および施設システム

工場、倉庫、交通ハブ、キャンパス、公共建築では、スケジュールメッセージプレーヤー、安全アナウンス装置、BGM システム、制御室の音声ソースを接続するためにライン入力が使われます。

産業用途では、ケーブルシールド、接地、電気ノイズ、筐体保護、保守アクセスを考慮する必要があります。厳しい環境の音声信号は、通常のオフィスよりも慎重な配線を必要とすることがあります。

接続前の設計上の注意点

入力感度

入力感度は、正常動作に必要な入力信号の強さを示します。ソース出力が高すぎると入力がクリップすることがあります。低すぎると、システムの音が弱くなったりノイズが増えたりします。

施工者は、片側を適当に設定するのではなく、ソース出力と入力ゲインを合わせて調整するべきです。

インピーダンス整合

ほとんどの現代的なラインレベル接続は複雑なインピーダンス整合なしに動作するよう設計されていますが、一部のシステムでは依然として重要です。非常に低い、または不整合なインピーダンスは、レベル、周波数特性、歪みに影響することがあります。

業務用機器のマニュアルには、通常、推奨される入力および出力インピーダンス値が記載されています。重要な設置では、これらを確認する必要があります。

ケーブル長

短いアンバランスケーブルは、簡単な構成では問題なく使えることがあります。長いケーブル配線では、通常、ノイズを減らすためにバランス接続を使うべきです。アンバランス音源を長距離伝送する必要がある場合、トランス、DI ボックス、またはオーディオコンバーターが必要になることがあります。

ケーブルのルートは、電源線、モーター、蛍光灯、インバーター、その他の電磁干渉源を避ける必要があります。

グラウンドループのリスク

接続された機器の接地基準が異なる場合、グラウンドループによってハムやブーンというノイズが発生することがあります。これは、音声機器が異なる電源コンセント、ラック、建物エリアに接続されている場合によく起こります。

バランス接続、絶縁トランス、適切な接地、慎重な電源設計は、グラウンドループ問題を減らすのに役立ちます。

音源の優先順位

複数音源のシステムでは、優先順位を明確に定義する必要があります。BGM が緊急メッセージを上書きしてはいけません。ページング音源は音楽入力をミュートする必要があるかもしれません。スケジュールされたトーンはメディアプレーヤーを一時停止させる必要があるかもしれません。

優先設計は音声の衝突を防ぎ、より安全な通信ワークフローを支えます。

ライン入力で最も多い問題は、信号レベルの誤り、ケーブル種類の誤り、不適切な接地、またはラインレベル音声専用の入力へスピーカー出力を接続することによって起こります。

よくある問題と対策

音が歪む

歪みは、入力が過負荷になっていることを示す場合がよくあります。ソース出力を下げ、入力ゲインを下げ、信号がスピーカーレベルではなくラインレベルであることを確認します。

低いレベルでも歪みが残る場合は、ケーブル、コネクター、ソース機器、入力回路を確認します。

音量が非常に低い

マイクレベル信号をライン入力へ接続した場合、ソース出力が低すぎる場合、または誤ったケーブルを使った場合に、音量が低くなることがあります。ソース出力を慎重に上げ、ソースにプリアンプが必要か確認します。

ソースがマイクの場合は、ライン入力ではなく、マイク入力またはプリアンプを使用してください。

ハムまたはブーン音

ハムやブーン音は、グラウンドループ、長いアンバランスケーブル、不十分なシールド、近くの電源機器、損傷したコネクターから発生することがあります。バランス配線、短いケーブル、正しい接地、または絶縁対策を試してください。

固定設置システムでは、電源ケーブルの近くに置かれた音声ラインが干渉を拾うことがあるため、ケーブルルートを確認する必要があります。

片方のチャンネルしか鳴らない

ステレオ音源を接続する際、ケーブルまたはアダプターが正しくないと、片方のチャンネルしか鳴らないことがあります。一部のモノラル入力は、ステレオ信号が正しく合成されていない限り片側しか受け付けません。

必要に応じて、適切なステレオ・モノラル合成アダプターまたはミキサーを使用します。機器が対応していない限り、左右出力を単純に短絡しないでください。

保守とテストのヒント

各入力に明確なラベルを付けます。ラベルには、音源名、ケーブルの接続先、信号種類、特別な設定を記載するべきです。これにより、将来のトラブルシューティングが大幅に速くなります。

コネクターを定期的に点検します。緩んだプラグ、酸化した端子、損傷した RCA ジャック、摩耗した 3.5 mm ソケット、緩んだ端子台ネジは、断続的な音声障害の原因になります。

システム変更後は信号をテストします。メディアプレーヤー、ミキサー、アンプ、ゲートウェイを交換すると、出力レベルやノイズの挙動が変わることがあります。簡単なレベルテストで後の苦情を防げます。

資料を最新の状態に保ちます。音声システムは、音源の追加や削除によって時間とともに変化します。古い配線図は保守時のミスにつながることがあります。

適切な入力構成の選び方

適切な構成は、ソース機器、ケーブル距離、環境、音声の目的によって異なります。短いデスクトップ接続では、3.5 mm または RCA 入力で十分な場合があります。固定設置システムでは、バランス XLR、6.35 mm TRS、または端子台入力のほうが信頼性が高い場合があります。

公共放送、ページング、緊急システムでは、コネクターの利便性よりも入力優先度と監視が重要になることがあります。録音や放送では、低ノイズとバランス信号品質が主な焦点になることがあります。

最終設置前に、実際のソース、ケーブル、受信機器を一緒にテストしてください。仕様上の互換性だけでは、現場でクリーンな音声が得られるとは限りません。

FAQ

マイクをライン入力へ直接接続できますか？

通常、良い結果は得られません。マイク信号はラインレベル信号よりはるかに弱く、ライン入力へ入る前に通常はマイクプリアンプが必要です。

スピーカー出力をライン入力へ接続できますか？

いいえ、直接接続してはいけません。スピーカー出力ははるかに強く、ライン入力を損傷する可能性があります。スピーカーレベル音声を別の機器へ接続する必要がある場合は、適切なラインレベルコンバーターまたはアッテネーターを使用してください。

音楽ソースがシステム経由でノイズっぽく聞こえるのはなぜですか？

考えられる原因には、低いソース出力、過度な入力ゲイン、長いアンバランスケーブル、不十分な接地、損傷したコネクター、または近くの電源機器からの干渉があります。

バランス音声は常に優れていますか？

バランス音声は、長いケーブルやノイズの多い環境では一般的に有利です。短く単純な接続では、ソースと受信機器が近ければアンバランス音声でも許容できる場合があります。

新しい音源を追加する前に何を確認すべきですか？

出力レベル、コネクター種類、モノラルまたはステレオ形式、ケーブル距離、接地、入力感度、優先ルール、そしてその音源をミックス、ミュート、録音、または特定ゾーンへルーティングする必要があるかを確認してください。
