汎用入力/出力、一般に GPIO と呼ばれるものは、プロセッサー、コントローラー、組込みボード、産業機器、セキュリティ機器、通信システムが外部状態を検知したり外部動作を制御したりするための柔軟なデジタルインターフェースです。GPIO ピンはソフトウェアで入力または出力として設定できることが多く、同じハードウェアでボタン、センサー、リレー、アラーム、表示灯、ドア接点、リセット信号などを扱えます。

GPIO は Ethernet、USB、RS-485、CAN などの通信インターフェースに比べると単純に見えますが、実際のシステムでは重要な役割を果たします。ドアが開く、故障接点が変化する、リレーが動作する、警報灯が点灯する、コントローラーが緊急信号を受けるといった物理イベントをソフトウェアロジックへ直接つなぎます。本記事では GPIO の仕組み、機能、実設計での価値を説明します。

GPIO の基本的な意味

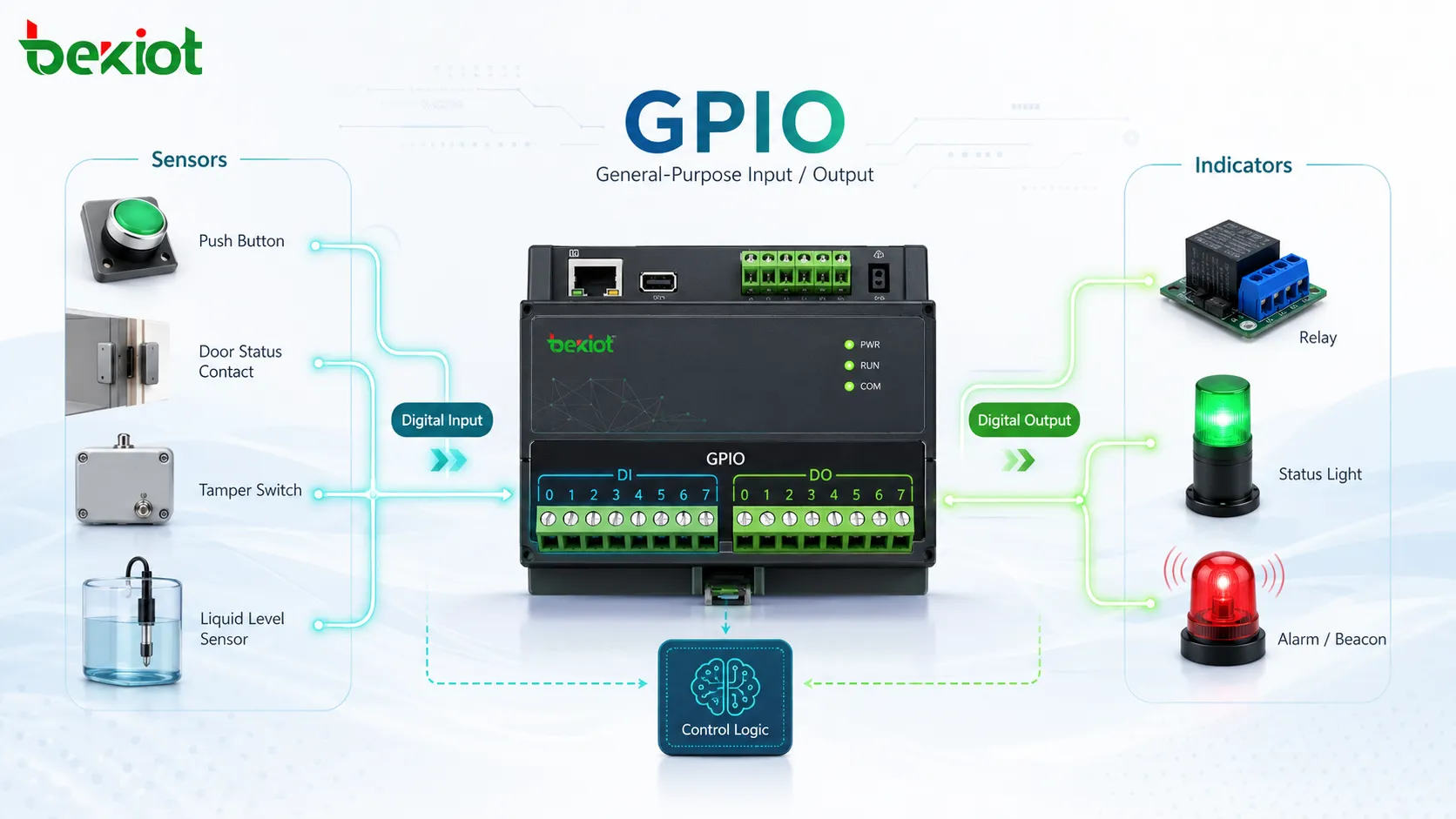

GPIO は、特定の機能に固定されていないデジタルピンまたは端子を意味します。設計者や開発者はプロジェクト要件に合わせて設定できます。マイコンではチップ上の小さなピンとして、産業機器では DI、DO、I/O、警報入力、リレー出力、トリガー入力、ドライ接点などの端子台として現れます。

「汎用」という言葉が重要です。同じ物理インターフェースでも、電気条件が合えば多くの外部接続に使えます。ある製品ではボタン入力を読み、別の設計ではタンパースイッチ、液面センサー、ドア状態接点を検出できます。

機器内での GPIO の動作

入力モード

GPIO ピンを入力に設定すると、機器はそのピンの電気状態を読み取ります。多くのデジタル回路では状態は HIGH または LOW と解釈されます。回路設計によって、HIGH は有効信号、閉接点、検出電圧を表し、LOW は無効信号または開接点を表します。

入力モードは、押しボタン、磁気ドア接点、モーションセンサー、警報接点、リミットスイッチ、非常停止フィードバック、センサー出力、監視信号に使われます。浮遊入力や不安定な読み取りを避けるため、入力回路にはプルアップまたはプルダウン抵抗がよく使われ、外部接点が駆動していない時の既知状態を作ります。

出力モード

GPIO ピンを出力に設定すると、機器はそのピンを選択したデジタル状態へ駆動します。この出力は LED 制御、ブザー作動、リレー起動、別回路のリセット、モジュールの有効化、接続機器への単純な制御信号送信に使えます。

実際の設置では、GPIO 出力が大きな負荷を直接駆動することはほとんどありません。通常はトランジスタ、フォトカプラ、リレーモジュール、ソリッドステートリレー、ドライバー回路を制御します。これによりコントローラーを保護し、サイレン、電気錠、信号灯、ゲートモーター、外部警報機器など高電圧・大電流の機器を切り替えられます。

ソフトウェア設定

GPIO の動作は通常、ソフトウェアまたはファームウェアで定義されます。開発者は方向、初期状態、割り込み、チャタリング対策、極性、プルアップ/プルダウン、場合によっては代替ピン機能を設定できます。この柔軟性により、同じハードウェアを複数の製品や案件に適用できます。

一部のシステムでは、Web 画面、設定ファイル、デバイス管理プラットフォーム、API から GPIO 設定を扱えます。この場合、施工者は低レベルファームウェアを書き換えずに、「ドア強制開放」「故障入力有効」「警報リセット押下」などのイベントルールへ物理入力を紐付けられます。

GPIO の主な機能

GPIO の価値は、単純な物理状態をソフトウェアが認識できるイベントに変換し、ソフトウェアの判断を物理動作に戻せる点にあります。多くのシステムで、機器と周囲環境をつなぐ最小かつ最も直接的なインターフェースです。

基本的な ON/OFF 制御だけでなく、GPIO はイベント駆動のワークフローにも対応できます。入力変化が周期ポーリングを待たずにソフトウェア割り込みを即時発生させることがあります。これは安全監視、アクセス制御、警報通知、産業設備保護、緊急対応で重要です。

GPIO がシステムにもたらす価値

デジタルシステムと物理イベントをつなぐ

現代のシステムはソフトウェア、IP ネットワーク、クラウドダッシュボード、データインターフェースに依存します。しかし現場にはドア、ボタン、センサー、リレー、サイレン、ゲート、盤、ポンプ、機械が残っています。GPIO はこれらの物理要素を複雑なプロトコルなしでデジタル制御層へ接続します。

そのため GPIO は改修案件で特に有効です。古い警報盤、アクセスコントローラー、機械コントローラー、環境センサーの接点出力を GPIO 入力へ接続すれば、すべてを一度に交換せずに新しいソフトウェアで既存機器を監視できます。

制御とイベントロジックを簡素化する

多くの用途では、GPIO は完全なデータプロトコルより効率的です。接点が開いているか閉じているかだけを知ればよい場合、GPIO 入力はシリアルやネットワーク連携より速く安価で保守しやすいことがあります。同様にリレーの ON/OFF だけなら GPIO 出力は直接的で分かりやすい制御経路です。

単純であることは価値が低いことではありません。重要用途では、テスト、記録、トラブルシュートが容易な明確な二値ロジックが好まれます。技術者はマルチメーターで接点状態を測り、リレー動作を確認し、配線問題を素早く切り分けられます。

連携の柔軟性を高める

GPIO により、1 台の機器が多くのシステムに参加できます。コントローラーはセンサーの警報入力を受け、放送システムへトリガーを出し、警告灯を作動させ、監視プラットフォームへ状態を報告し、アクセス機器と連携できます。この柔軟性は案件ごとの専用ハードウェアを減らします。

拡張可能なシステムでは、GPIO は階層型連携の一部にもなります。単純な現場信号が GPIO から入り、ソフトウェアイベント、ネットワークメッセージ、ダッシュボード警報、ログ、または自動フローに変換されます。単なる電気状態が追跡可能な運用イベントになります。

電気的および設計上の注意点

電圧レベルと電流容量

GPIO 設計で最も重要な確認の一つは電気的互換性です。多くの組込み GPIO は 3.3 V または 5 V のロジックレベルで動作しますが、産業現場信号は 12 V、24 V、リレードライ接点を使うことがあります。互換性のない電圧を直接つなぐと機器を損傷します。

設計者は、インターフェース回路、フォトアイソレーター、レベルシフター、リレーモジュール、産業用 I/O ボードを使い、繊細な電子回路を現場配線から分離します。出力では電流容量も確認が必要です。小型 LED を点灯できる GPIO ピンでも、ドライバーなしでリレーコイル、ロック、サイレン、モーター入力を駆動できるとは限りません。

信号極性とデフォルト状態

GPIO ロジックにはアクティブハイとアクティブローがあります。アクティブハイでは HIGH がイベント有効を示し、アクティブローでは LOW が有効状態を示します。どちらも一般的なため、設定と試運転時に極性を確認する必要があります。

デフォルト状態も重要です。警報や安全設計では、断線やケーブル抜けを異常として検出できるよう、通常閉回路を好む場合があります。一方、単純なトリガーには通常開回路を使うこともあります。正しい選択は安全要件、監視要件、機器能力によって変わります。

ノイズ保護とチャタリング対策

機械接点は開閉時にチャタリングし、ソフトウェアが複数イベントと誤認する高速遷移を発生させることがあります。デバウンス処理は、信号が一定時間安定してから状態を受け入れることでこれを抑えます。

長いケーブル、産業環境、モーター、電源、電磁干渉もノイズを発生させます。厳しい設置環境では、シールドケーブル、適切な接地、サージ保護、絶縁、入力フィルタが必要です。GPIO は単なるソフトウェア設定ではなく、システム配線設計の一部として扱うべきです。

GPIO の代表的な用途

アクセス制御とセキュリティシステム

GPIO はアクセス制御とセキュリティシステムで広く使われます。入力はドア状態、退室ボタン、タンパースイッチ、緊急解錠信号、モーションセンサー出力、侵入警報接点を検出できます。出力はロック、サイレン、ストロボ、リレー、警報盤を作動させます。

統合セキュリティプラットフォームでは、GPIO 入力が録画開始、警報送信、ドア状態変更、カメラ表示を引き起こすイベントになります。主システムが IP ベースでも、多くの現場機器が信頼できる接点入力とリレー出力を持つため GPIO は有用です。

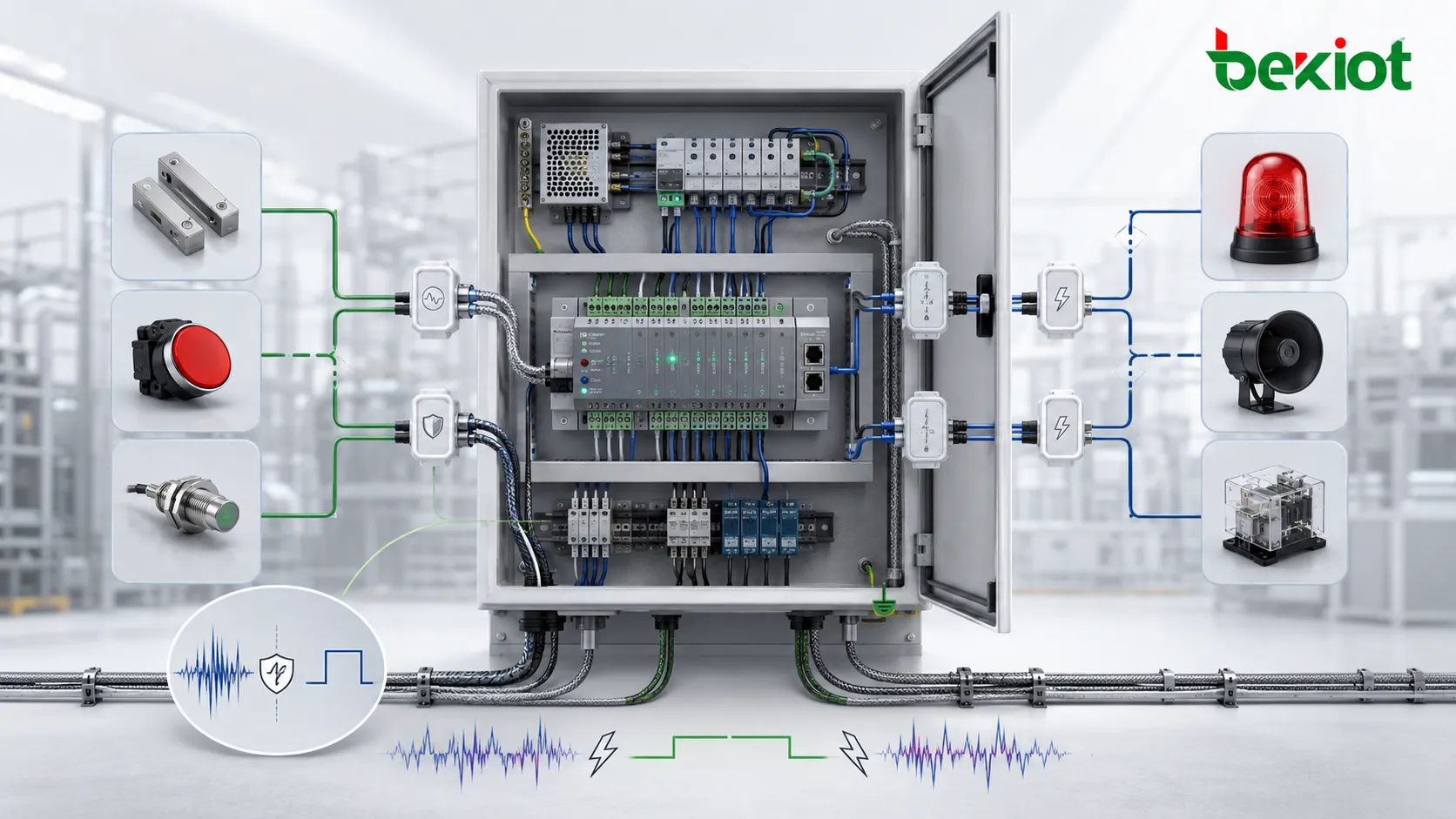

産業オートメーションと機械設備

産業システムでは、リミットスイッチ、機械状態フィードバック、始動/停止指令、故障信号、インターロック、積層灯、コンベヤーセンサー、操作盤ボタンに GPIO が使われます。単純なデジタル I/O は頑丈で点検しやすく、多くのコントローラーと互換性があります。

GPIO はローカル制御ロジックを支えるほか、設備を上位監視システムへ接続できます。たとえば機械の故障出力をゲートウェイ入力へ接続し、保守ダッシュボードや警報通知システムへ報告できます。

組込み機器と IoT 製品

GPIO は組込み開発で最も一般的なインターフェースの一つです。小型機器は LED、ボタン、センサー、リレー、表示器、拡張モジュール、ウェイクアップ信号、電源制御回路とやり取りできます。試作段階でも完成品でも使用されます。

IoT システムでは、GPIO が物理入力を接続イベントへ変換します。漏水センサー、キャビネットドアスイッチ、振動警報、緊急ボタンは、ファームウェア処理とネットワーク送信の前にデジタル入力ピンへ入ります。

建物設備とファシリティ機器

設備システムでは、HVAC 状態、発電機警報、UPS 故障出力、火災警報リレー、エレベーター信号、ゲート制御、照明トリガー、環境監視に GPIO 型インターフェースが使われます。これらの信号は安全、エネルギー管理、運用対応を支援します。

建物設備は異なるメーカーや世代の機器で構成されるため、GPIO は実用的な共通接点になります。完全なプロトコルほど詳細なデータはありませんが、警報有効、故障あり、機器運転中、ドア開などの重要な二値状態を確実に伝えます。

通信機器と緊急通報機器

通信端末、ページングコントローラー、インターホン、ゲートウェイ、非常電話、指令関連機器は、警報入力、通話トリガー、リレー出力、外部ボタン、警告灯、ドア解錠、状態フィードバックに GPIO を使うことがあります。これにより音声通信、可視通知、物理制御が連携します。

たとえば緊急ボタンを押すと GPIO 入力が作動し、通話を開始し、リレーを動かし、監視プラットフォームへ通知できます。リレー出力はビーコン、現地サイレン、ゲート、外部録音システムを制御できます。産業現場、キャンパス、交通施設、公共安全で有効です。

GPIO と他インターフェースの比較

GPIO は通信プロトコルと混同すべきではありません。Ethernet、Modbus、CAN、RS-485、USB、SIP のような構造化メッセージを運ぶのではなく、主に単純なデジタル状態を表します。そのため使いやすい一方、伝送できる情報量は限られます。

詳細データ、診断、アドレス指定、認証、複数機器通信が必要な場合は、プロトコルベースのインターフェースが適します。単純なイベント検出や ON/OFF 制御なら GPIO がより直接的で低コストです。多くのシステムは、現地トリガーに GPIO、管理・ログ・遠隔操作にネットワークプロトコルを併用します。

GPIO を使うためのベストプラクティス

配線前にイベントロジックを定義する

ケーブルを接続する前に、設計者は各入力と出力の意味を定義するべきです。明確な I/O リストには、信号名、方向、電圧、アクティブ状態、通常状態、接続機器、ケーブル経路、期待されるソフトウェア動作を記載します。これにより施工と保守の混乱を防げます。

GPIO イベントを運用フローに対応付けることも有効です。ドア接点入力は単に「DI1」と呼ぶのではなく、「機器室ドア状態」として記録し、通常開、強制開放、警報遅延、ログ、通知の動作を明確にします。

信頼性が重要な場所では絶縁を使う

絶縁は、電圧スパイク、グランドループ、配線不良、外部機器の問題から繊細な電子回路を守ります。産業、屋外、アクセス制御、緊急用途では、直接 GPIO 接続より絶縁入力やリレー出力の方が安全な場合が多いです。

長距離配線では、サージ保護、ケーブルシールド、接地方針、高電圧または大電流ケーブルとの分離も検討する必要があります。これらは誤作動を減らし、長期運用で機器を保護します。

試運転時にすべての状態をテストする

GPIO の試運転では、通常状態、アクティブ状態、ケーブル断線時の動作、警報リセット、電源再投入、ソフトウェアイベントログを確認します。信号が一度動作することを確認するだけでは不十分で、実運用に近い条件でテストすべきです。

安全関連機能では、フェイルセーフまたはフェイルセキュアの動作も確認します。停電、断線、機器再起動が発生した場合、システムは意図した状態へ移り、必要に応じて明確な保守または警報記録を生成する必要があります。

まとめ

GPIO は、電子システムが物理イベントを検出し外部動作を制御できる、シンプルで強力なインターフェースです。デジタル入力、デジタル出力、リレー、接点、警報、表示器、インターロック、多くの実用的な連携フローを支えます。組込み製品や IoT からアクセス制御、産業自動化、建物設備、緊急通信まで、GPIO はソフトウェアロジックと現実条件を結ぶ有用な方法です。

優れた GPIO 設計は、ピンを割り当てるだけではありません。正しい電圧整合、明確な信号ロジック、信頼できる配線、絶縁、文書化、十分なテストが必要です。適切に設計すれば、GPIO はシステムをより応答性が高く、柔軟で、保守しやすく、混在機器環境に統合しやすくします。

FAQ

GPIO は長いケーブル距離で使えますか？

GPIO はケーブル配線で使用できますが、距離は電圧、ケーブル品質、ノイズ環境、入力設計、保護方法に左右されます。長距離や厳しい環境では、絶縁 I/O モジュール、シールドケーブル、サージ保護、プロトコルベースのリモート I/O の方が直接配線より信頼できることがあります。

GPIO とリレー接点の違いは何ですか？

GPIO は通常、コントローラー上の電子的なデジタル入力または出力です。一方、リレー接点は電気的に絶縁された機械式または半導体式のスイッチングインターフェースです。リレーは、低電力 GPIO 出力で高電力または電気的に分離された回路を制御するのに役立ちます。

GPIO 入力が誤作動する理由は何ですか？

誤作動は、接点チャタリング、浮遊入力、接地不良、電気ノイズ、長い非シールドケーブル、誤ったプルアップ/プルダウン設定、電圧不一致から発生します。デバウンス処理と適切な配線設計により、多くの場合これらの問題を低減できます。

設置後に GPIO 設定を文書化すべきですか？

はい。各入力と出力について、接続機器、アクティブ状態、通常状態、電圧レベル、ケーブルラベル、ソフトウェアルール、テスト結果を文書化するべきです。良い文書はトラブルシュート、拡張、機器交換を容易にします。

GPIO は完全な通信プロトコルを置き換えられますか？

GPIO がプロトコルを置き換えられるのは、情報が ON/OFF、開/閉、警報/正常、有効/無効のように単純な場合だけです。詳細値、コマンド、機器アドレス、診断、セキュリティ機能が必要な場合は、通常、通信プロトコルが必要です。
