ドライ接点入力は、外部スイッチ、リレー、押しボタン、センサー接点、または警報出力が開いているか閉じているかを、その外部機器から電圧を受け取らずに検出する信号インターフェースです。産業オートメーション、ビル管理、セキュリティシステム、火災警報インターフェース、入退室管理、エレベーター監視、HVAC 制御、遠隔設備監視などで広く使われています。

多くの制御システムでは、ドライ接点入力によって、現場で発生した物理的な出来事をデジタルの状態信号に変換できます。複雑なデータを送るのではなく、接続された機器は接点状態だけを変化させます。その後、コントローラー、PLC、警報盤、ゲートウェイ、または監視モジュールがその状態を読み取り、必要な動作を実行します。

電圧フリー接点の基本的な意味

ドライ接点は、電圧フリー接点または無電圧接点とも呼ばれます。これは、接点自体が電源、電圧、または能動的な電気出力を提供しないことを意味します。開くか閉じるかだけの単純な機械的接続として動作します。

例えば、センサー内部のリレー出力は、動きが検出されたとき、ドアが開いたとき、または警報が発生したときに閉じることがあります。リレー接点自体は電圧を送信しません。受信側の機器が内部で小さな検出電圧または検出電流を供給し、回路が開いているか閉じているかを判断します。

ノーマルオープンとノーマルクローズのロジック

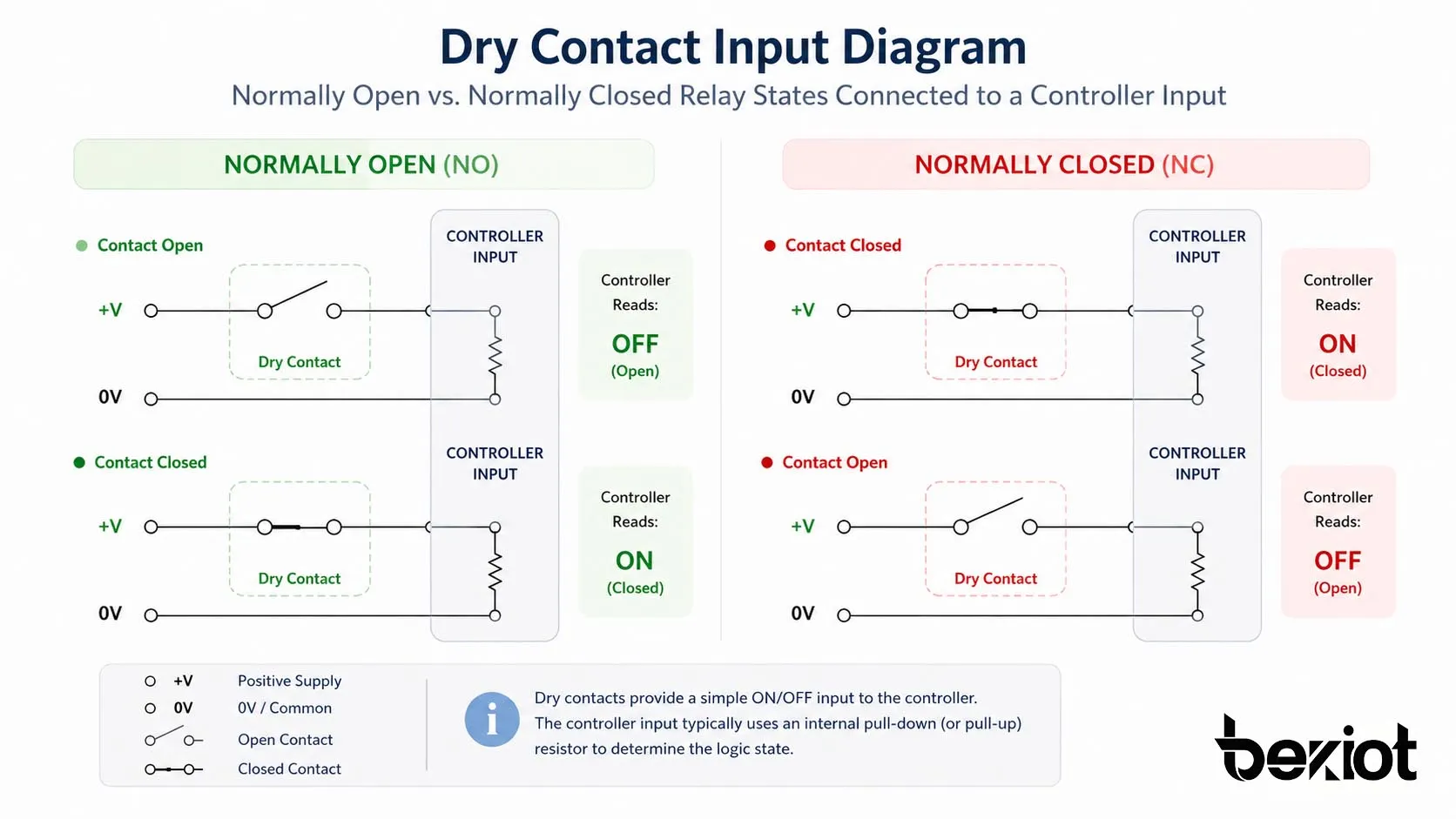

ドライ接点入力は通常、ノーマルオープンとノーマルクローズの 2 種類の接点状態に対応します。ノーマルオープン接点は初期状態で切り離されており、イベントが発生すると閉じます。ノーマルクローズ接点は初期状態で接続されており、イベントが発生すると開きます。

このロジックはシステム設計で重要です。ノーマルオープン配線は単純なイベント起動に使われることが多く、ノーマルクローズ配線はセキュリティや安全関連の監視でよく使われます。これは、構成によってはケーブル断線や接点故障を検出しやすい場合があるためです。

制御回路での動作原理

ドライ接点入力端子には通常 2 つの接続点があります。外部機器は、リレー接点、スイッチ接点、磁気ドア接点、警報接点、または押しボタンをこれらの端子間に接続します。接点が閉じると入力回路は導通を検出し、接点が開くと入力回路は切断を検出します。

受信側機器は、内部プルアップ抵抗、プルダウン抵抗、フォトカプラ、または入力検出回路を使用して接点状態を識別する場合があります。外部接点は電圧を供給する必要がないため、配線の複雑さを減らし、異なるシステム間の互換性を高めることができます。

電力伝送ではなく信号検出

重要な点は、ドライ接点入力は状態検出に使われるものであり、電力供給に使われるものではないということです。モーターを直接駆動したり、サイレンに電力を供給したり、ランプを点灯させたり、大きな電気負荷を動作させたりはしません。条件が変化したことをコントローラーに知らせるだけです。

入力状態が検出されると、システムはプログラムされた動作を実行できます。これには、警報送信、換気ファンの起動、ドアリレーの開放、通知の有効化、イベント記録、機器モードの切り替え、または中央プラットフォームへの信号転送などが含まれます。

信頼性の高い統合に必要な主な特性

ドライ接点入力は、シンプルで低コストであり、多くの現場機器と高い互換性を持つため、現在でも広く採用されています。基本的なイベント監視ではプロトコル変換を必要とせず、適切なケーブル種類と保護方法を用いれば比較的長距離の配線にも対応できます。

シンプルなオン・オフ状態監視

最も重要な機能は、二値状態の検出です。入力は接点が開いているか閉じているかを読み取るため、警報、リミットスイッチ、非常ボタン、フロートスイッチ、ドアセンサー、リレー出力、設備故障接点、その他多くの単純な状態点に適しています。

このシンプルさにより、ドライ接点入力は旧式システムにも新しいシステムにも役立ちます。リレー方式の既存設備は、元の現場機器を交換せずに、最新のゲートウェイ、PLC、BMS コントローラー、または遠隔監視プラットフォームに接続できる場合がよくあります。

電気的絶縁とシステム保護

多くのドライ接点入力モジュールは、フォトカプラ絶縁や分離された低電圧入力回路などの絶縁機能を備えています。これにより、異なるシステム間の干渉リスクを低減し、不要な電気的影響からコントローラーを保護できます。

ただし、ドライ接点入力を汎用の高電圧入力と混同してはいけません。入力が無電圧接点専用に設計されている場合、外部電圧を加えると機器が損傷する可能性があります。現場配線を接続する前に、入力タイプ、定格電圧、配線図、メーカーの指示を必ず確認する必要があります。

柔軟なトリガー設定

ソフトウェア上では、ドライ接点入力をさまざまなトリガーモードに設定できることが一般的です。接点の閉鎖を警報とみなす、接点の開放を警報とみなす、または両方の状態変化を記録可能なイベントとして扱うことができます。一部の機器では、遅延、チャタリング防止、エッジトリガー、パルスカウント、ラッチロジックも提供されます。

チャタリング防止と遅延設定は、機械式スイッチが速い接点動作中に不安定な信号を出す場合に特に有効です。フィルタリングがないと、コントローラーは 1 つの明確なイベントではなく、複数の急速な変化を検出することがあります。

一般的なインターフェースと配線上の注意

ドライ接点入力の配線は単純ですが、正しい計画は重要です。基本的なスイッチには単純な 2 線接続で十分な場合がありますが、安全やセキュリティ用途では、監視回路、終端抵抗、シールドケーブル、または故障検出が必要になることがあります。

2 線式接点接続

最も一般的な配線方法は、外部接点と入力端子の間に 2 本の線を使う方法です。外部接点が閉じると入力回路が完成し、接点が開くと入力回路が切断されます。

この方法は導入しやすく、多くの基本的な監視点に適しています。押しボタン、リレー出力、水位スイッチ、ドア接点、機械状態接点、単純な警報接点などでよく使用されます。

終端抵抗付き監視入力

一部のセキュリティおよび火災関連システムでは、監視入力回路を使用します。開閉状態だけを検出するのではなく、コントローラーが回路抵抗を監視します。これにより、正常状態、警報状態、短絡、ケーブル断線を区別できます。

終端抵抗値はコントローラーの設計と一致していなければなりません。不正な抵抗値、不適切な配線、または異なる回路種類の混在は、誤警報や監視故障を引き起こす可能性があります。法規制を受ける火災警報や人命安全用途では、設置は地域の規則および機器メーカーが認定した配線方法に従う必要があります。

このインターフェースがよく使われる場所

多くの機器がリレー出力やスイッチ接点を提供できるため、ドライ接点入力は広く利用されています。特定の業界に限定されません。同じ基本原理は、工場、スマートビル、交通施設、エネルギーサイト、キャンパス、倉庫、ホテル、病院、公共インフラなどに見られます。

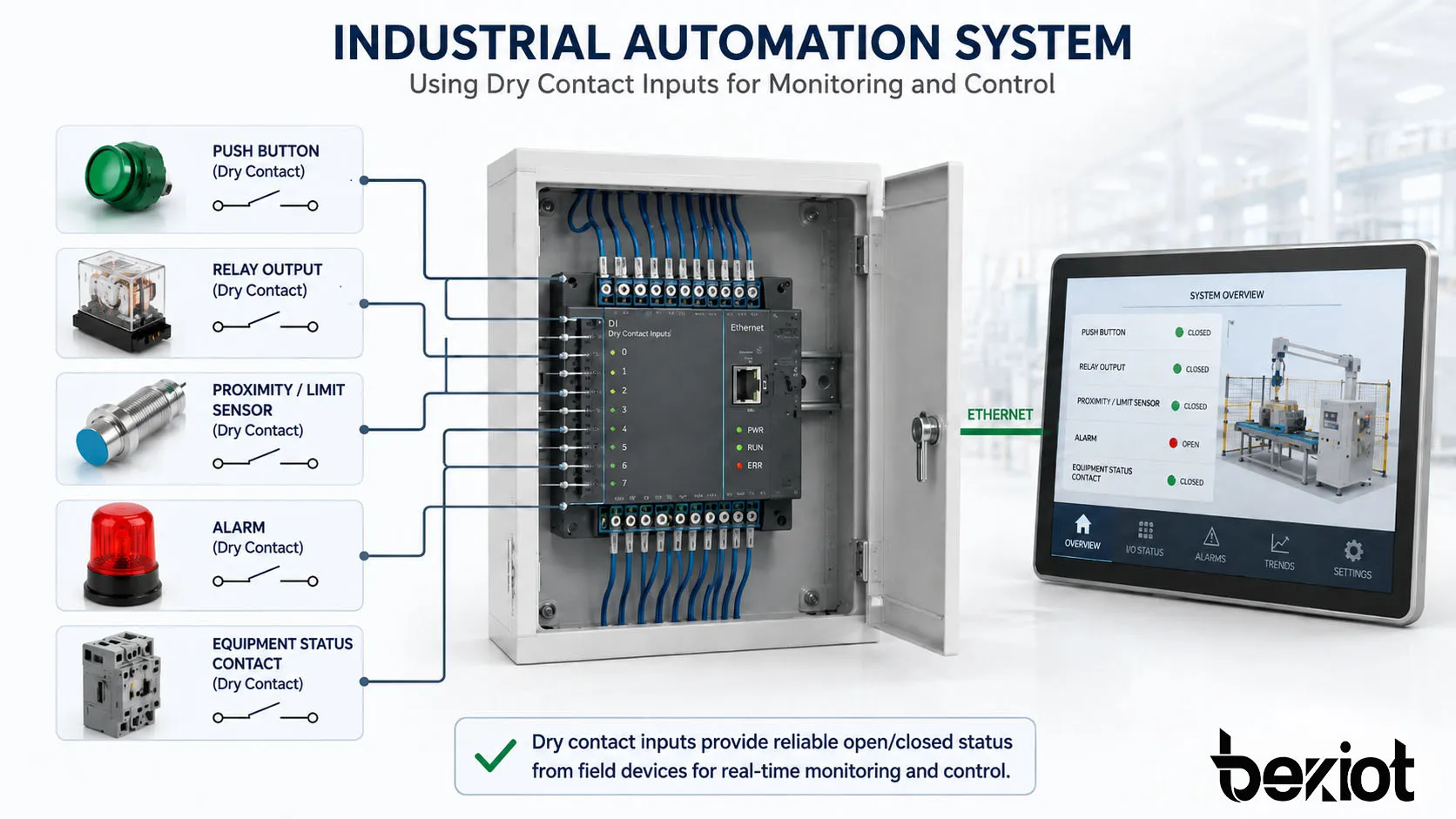

産業オートメーションと設備監視

産業環境では、ドライ接点入力は、機械の運転状態、故障警報、非常停止フィードバック、リミットスイッチ、圧力スイッチ、レベルスイッチ、温度警報リレー、電力システム状態接点の監視によく使用されます。

これらの信号は、PLC、RTU、SCADA ゲートウェイ、産業用コンピューター、またはリモート I/O モジュールに接続できます。収集後、システムは設備状態を表示し、警報を起動し、保守イベントを記録し、自動制御ロジックを支援できます。

ビル管理と HVAC システム

ビルオートメーションでは、ドライ接点入力は、ファン状態、ポンプ故障、フィルター警報、漏水検出、排煙ダンパーのフィードバック、在室スイッチ、エレベーター状態、入退室ドア位置、エネルギー管理信号などに使用されます。

多くのビル設備はいまもリレー出力を備えているため、ドライ接点入力は従来の電気機械設備を最新の BMS プラットフォームに接続するのに役立ちます。すべての機器が同じ通信プロトコルに対応していなくても、集中監視を実現できます。

セキュリティ、入退室管理、警報システム

セキュリティシステムでは、磁気ドア接点、モーション検知器のリレー出力、パニックボタン、タンパースイッチ、侵入警報、ゲート状態、入退室管理イベントのフィードバックにドライ接点入力が頻繁に使われます。

これらのシステムでは、応答速度と信頼性が重要です。入力は正しい NO または NC ロジックで設定し、必要に応じて配線を偶発的な切断、干渉、不正な改ざんから保護する必要があります。

通信、通知、遠隔制御

ドライ接点入力は、物理的なイベントを通信システムに接続することもできます。例えば、警報リレーは IP 通知ゲートウェイ、ページングコントローラー、音声警報システム、SMS モジュール、遠隔監視装置、または指令プラットフォームを起動できます。

これにより、古い設備をデジタル通信ワークフローに接続する必要があるプロジェクトで、ドライ接点入力は有用になります。現場機器の単純なリレー出力が、音声通話、放送メッセージ、視覚警報、イベントログ、遠隔保守チケットのトリガーになります。

システム設計者にとっての利点

ドライ接点入力の価値は、技術的な単純さだけではありません。異なるブランド、異なる世代の設備、異なる制御プラットフォームを実用的に統合するためにも役立ちます。

機器間の高い互換性

ドライ接点信号は開閉状態に基づくため、多くの製品カテゴリをまたいで動作できます。センサー、リレー、コントローラー、警報盤、または機械出力は、受信システムと同じデジタルプロトコルを使用する必要がありません。

これは改修プロジェクトで特に有効です。すべての既存設備を交換する代わりに、インテグレーターはドライ接点入力モジュールを使用して重要な状態信号を収集し、新しい管理プラットフォームに取り込むことができます。

低い複雑性と容易な保守

ドライ接点配線は、多くのデータ通信インターフェースより理解しやすいものです。技術者は基本的な工具で接点状態を確認し、配線の導通を検証し、問題が現場機器、ケーブル、または入力モジュールのどこにあるかを判断できることがよくあります。

保守チームにとって、この単純さはトラブルシューティング時間を短縮します。また、各入力点を「ポンプ故障」「ドア開」「警報作動」「手動呼出ボタン」など物理的な機能に従ってラベル付けできるため、文書化も容易になります。

信頼性の高いイベントトリガー

配線、接点定格、入力設定が適切に設計されていれば、ドライ接点入力は信頼性の高いイベントトリガーに適しています。単純な条件だけを検出すればよい場合、複雑なソフトウェア通信を不要にします。

重要用途では、シールドケーブル、サージ保護、監視ループ、適切な接地、チャタリング防止設定、明確な保守手順によって信頼性を向上できます。

ドライ接点入力とウェット接点入力の比較

ドライ接点とウェット接点の主な違いは、現場信号が電圧を提供するかどうかです。ドライ接点は電圧を提供せず、回路を開くか閉じるだけです。ウェット接点入力は、12V DC、24V DC、またはその他の定格信号レベルのような能動的な電圧信号を外部機器から受け取ります。

この違いは設置時に重要です。機器が対応していない場合、電源付きのウェット信号をドライ接点入力へ接続すると入力回路を損傷する可能性があります。同様に、ドライリレー接点をウェット接点入力へ接続しても、入力回路が正しい電源から必要な電圧を受け取らなければ動作しないことがあります。

選定と導入時の注意点

適切なドライ接点入力モジュールの選定は、用途環境、入力点数、配線距離、応答時間、監視要件、統合プラットフォームによって決まります。単純な屋内スイッチでは基本的な入力端子だけで十分な場合がありますが、産業用や屋外システムではより強い保護が必要になることがあります。

配線前に入力仕様を確認する

設置前に、入力が本当にドライ接点、ウェット接点、または設定可能タイプであるかを確認してください。マニュアルには、入力電圧、検出電流、絶縁方式、最大ケーブル長、端子種類、対応する NO または NC ロジック、推奨配線図が記載されているべきです。

サードパーティ機器に接続する場合は、出力側のリレー接点定格も確認します。ドライ接点入力は通常小さな検出電流を使用しますが、リレー接点は入力回路と使用環境に適合していなければなりません。

ノイズ、距離、環境を考慮する

長いケーブル配線、近くのモーター、高電圧電力線、雷の影響、産業用電磁干渉は、信号信頼性に影響する可能性があります。シールドケーブル、電源配線との分離、サージ保護、適切な接地は安定性の向上に役立ちます。

屋外または過酷な環境では、防水接続箱、耐食端子、ケーブルグランド、定期点検が必要になることがあります。安全関連システムでは、配線を明確に記録し、定期保守の一部として試験する必要があります。

各入力を明確なシステム動作に対応させる

ドライ接点入力は、受信システムがその信号に対して何をするかを知っている場合にのみ有用です。各入力には、明確な名称、イベントロジック、警報優先度、通知ルール、リセット方法、保守手順が必要です。

例えば、「ドア強制開放」入力はセキュリティ警報を起動し、「ポンプ故障」入力は保守担当者に通知できます。「手動非常ボタン」入力では、即時エスカレーション、イベント記録、映像または公共放送システムとの連携が必要になる場合があります。

避けるべき典型的な設計ミス

よくある誤りの 1 つは、すべてのデジタル入力が同じだと考えることです。ドライ接点入力、ウェット接点入力、アナログ入力、パルス入力、通信インターフェースは、それぞれ異なる目的を持ちます。誤った入力タイプを使用すると、検出が不安定になったり機器が損傷したりする可能性があります。

もう 1 つの誤りは、接点ロジックを無視することです。ノーマルオープンとノーマルクローズの設定が逆になっていると、通常運転中に警報が表示されたり、実際のイベントを検出できなかったりします。引き渡し前には明確なラベル付けと試運転テストが必要です。

また、ドライ接点の概念を過度に広げないことも重要です。詳細な機器データが必要な場合、ドライ接点入力を電源出力、負荷ドライバー、または適切な通信プロトコルの代替として使用すべきではありません。単純な状態とイベントの検出に最も適しています。
