プロ用音響システムでクリーンな信号を得るには、マイク、スピーカー、ミキサー、アンプだけでなく、信号がケーブル内をどのように伝わるかも重要です。

バランス音声は、ノイズ、ハム、電磁干渉を減らすために設計された音声信号の伝送方式です。特に、音声ケーブルが長距離にわたって敷設される場合や、電気的ノイズの多い環境を通る場合に効果を発揮します。録音スタジオ、ライブ音響、放送設備、会議室、公共放送システム、劇場、礼拝施設、商業 AV 設備、プロ用インターコムや通信システムで広く使われています。

バランス信号伝送の基本的な考え方

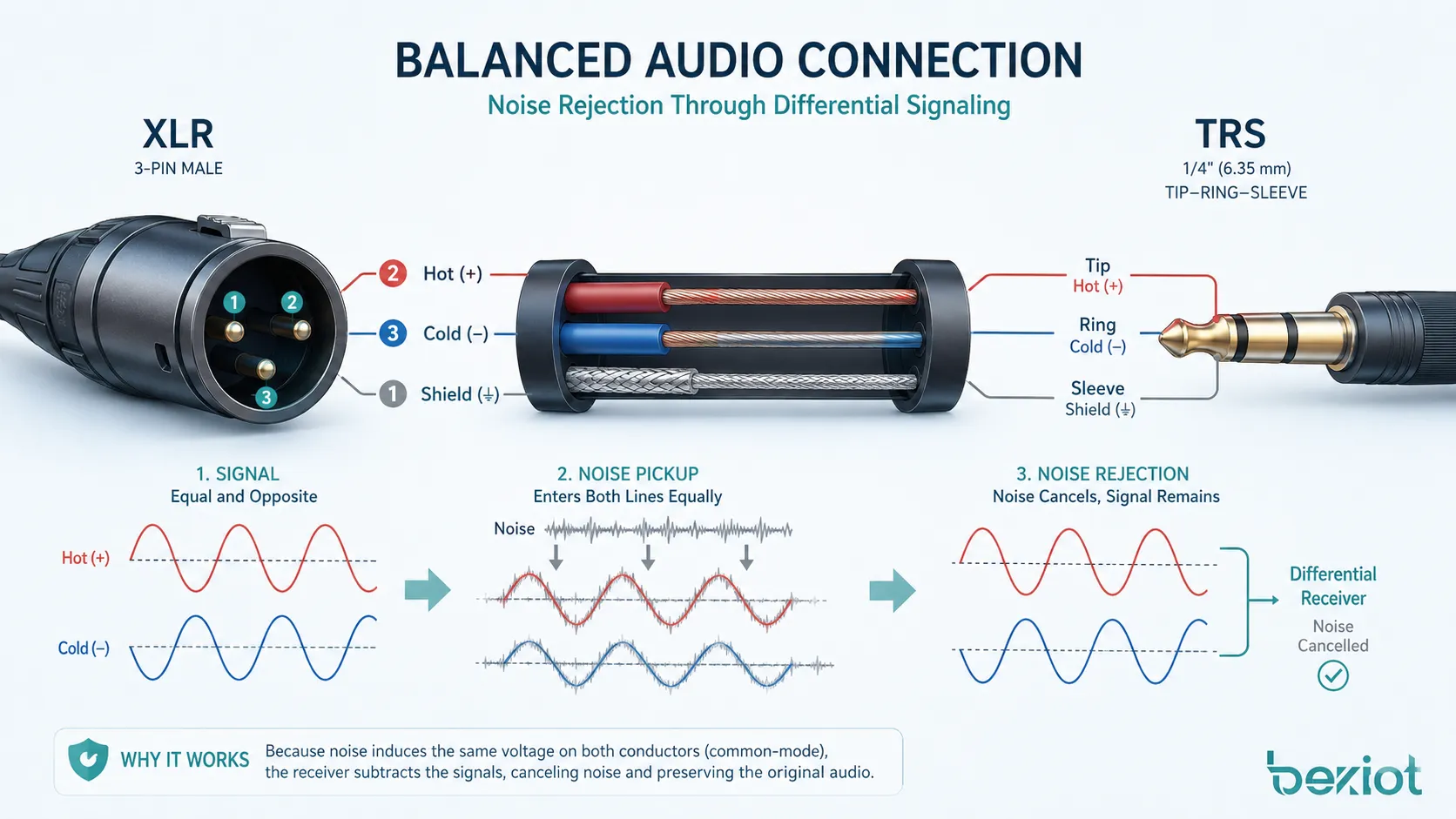

バランス音声接続は通常、正相信号線、逆相信号線、シールドまたはグランドの 3 つの導体を使います。2 本の信号線は同じ音声情報を運びますが、一方は反対の極性で伝送されます。受信側のバランス入力は 2 本の線を比較し、元の音声信号を再構成します。

重要な利点は、ケーブルの途中で拾ったノイズが 2 本の信号線にほぼ同じように現れやすいことです。受信回路は 2 本の信号導体の差に応答するため、共通して入ったノイズの多くを打ち消すことができます。そのため、長い配線や電気的干渉が多いプロ用システムでバランス音声は特に有効です。

正相、逆相、シールド導体

一般的なバランスケーブルでは、正相導体は hot、逆相導体は cold と呼ばれ、シールドは接地と干渉保護を担います。XLR 配線では、2 番ピンが hot、3 番ピンが cold、1 番ピンがシールドまたはグランドであることが一般的です。バランス TRS 配線では、tip が hot、ring が cold、sleeve がシールドです。

シールドは 2 本のバランス信号導体のように主音声信号を運ぶためのものではありません。主な役割は信号ペアを外部干渉から守り、機器設計上必要な場合に基準経路を提供することです。良好なシールドと適切な接地は、安定した音声性能に欠かせません。

ノイズキャンセルの仕組み

バランス音声のノイズ低減原理は、差動信号伝送に基づいています。バランスケーブルが電源ケーブル、照明調光器、モーター、無線周波数源、その他の電気機器の近くを通ると、干渉がケーブルに誘導されることがあります。理想的には、この干渉は 2 本の信号導体にほぼ同じように現れます。

受信側では、バランス入力が hot と cold の差を増幅します。必要な音声信号は 2 本の線で逆極性なので保持され、不要なノイズは両線で似ているため大きく相殺されます。この処理は一般にコモンモード除去と呼ばれます。

コモンモード除去

コモンモード除去とは、2 本の導体に共通して現れる信号をバランス入力が拒否する能力です。この能力が高いほど、ハム、バズ、電磁干渉をより効果的に減らせます。プロ用音響機器では、この性能を CMRR、つまりコモンモード除去比として示すことがあります。

CMRR はケーブルだけで決まるものではありません。入力回路の品質、コネクタ配線、ケーブルのバランス、接地方法、電気環境にも左右されます。入力設計が悪かったり、コネクタ配線が不適切だったりすると、高品質なケーブルでもバランス接続の効果は低下します。

ケーブル長が重要な理由

短い音声ケーブルでは、アンバランス接続でも簡単なデスクトップ環境や家庭用環境では十分に使えることがあります。しかし長い配線では干渉を拾う可能性が大きく高まります。ステージを横切るマイクケーブル、ラック内のラインレベルケーブル、建物内を通る音声接続は、さまざまなノイズ源にさらされます。

このような状況では、距離を隔ててもよりクリーンに伝送できるバランス音声が選ばれます。バランスケーブルの長さが無制限という意味ではありませんが、標準的なアンバランス接続よりもプロ用設備に適しています。

バランス音声の主な特徴

バランス音声は単なるケーブルの種類ではありません。出力回路、ケーブル、コネクタ、入力回路を含む信号インターフェース全体です。最大の効果を得るには、送信側機器と受信側機器の両方がバランス動作に対応している必要があります。

3 導体接続

バランス音声で最も分かりやすい特徴は 3 つの導体を使うことです。3 ピン XLR、1/4 インチ TRS、端子台、その他のプロ用音声コネクタ形式として現れます。ただし、物理的なコネクタだけではバランス動作を保証できないため、機器仕様の確認が必要です。

たとえば TRS コネクタはバランスのモノラル音声にも使えますが、アンバランスのステレオヘッドホンにも使われます。XLR は一般にバランス接続ですが、機器によっては別の信号形式に使われることもあります。正しい配線と機器互換性が重要です。

干渉に対する強い耐性

バランス音声は、ハム、バズ、無線周波数干渉、電磁界によるノイズを減らすよう設計されています。照明設備、配電設備、エレベーター、HVAC、モーター、プロジェクター、LED ディスプレイ、無線システム、高密度 AV ラックがある施設では特に重要です。

実際の設置では、バランス音声は音声の明瞭度、音楽品質、システム信頼性の維持に役立ちます。プロ用マイク、ミキサー、オーディオインターフェース、DSP、アンプ、ステージボックスがバランス入出力を備える理由の一つです。

プロ用機器との互換性

プロ用音響システムは、一般にバランス接続を中心に構成されます。マイク、ミキシングコンソール、プリアンプ、オーディオインターフェース、放送コンソール、デジタル信号プロセッサ、パワードスピーカー、プロ用アンプは、複雑なシステムで信号品質を安定させるためにバランス音声に対応しています。

そのため、異なるブランドの機器を組み合わせる環境では、バランス音声が実用的な標準になります。信号チェーンが正しく整合していれば、バランスインターフェースはトラブルシューティング時間を減らし、長期的な性能を高めます。

一般的なコネクタの種類

バランス音声は複数のコネクタ形式で伝送できます。最も一般的なのは XLR と TRS ですが、固定設備ではシステム設計に応じてネジ端子、Euroblock、D-sub、RJ45 ベースの音声伝送システムが使われる場合もあります。

XLR 接続

XLR コネクタは、マイクやプロ用ラインレベル接続で広く使われています。機械的にしっかりしており、耐久性が高く、ステージや現場用途に適しています。標準的な 3 ピン XLR バランス接続は hot、cold、shield を伝送します。

XLR はマイクでよく使われるため、ファンタム電源とも関連します。ファンタム電源は、バランスマイクラインを通じてコンデンサーマイクやアクティブ DI ボックスに供給できます。ただし、対応する機器にのみ使用する必要があります。

TRS 接続

1/4 インチ TRS コネクタは、対応機器間で使う場合にバランスモノラル音声を伝送できます。接点は tip、ring、sleeve の 3 つです。バランス配線では tip が hot、ring が cold、sleeve がシールドまたはグランドです。

TRS はステレオヘッドホン出力、インサートケーブル、その他の信号配置にも使われます。そのため混同が起きます。コネクタ形状だけで信号形式は決まらないため、機器マニュアルと配線目的を確認する必要があります。

バランス音声とアンバランス音声

アンバランス音声は通常、1 本の信号導体と 1 本のグランドまたはシールドの 2 導体を使います。家庭用音響機器、ギター、キーボード、ホームステレオ、RCA ケーブル、短距離接続で一般的です。構造が単純で低コストですが、距離が長くなるとノイズに弱くなります。

バランス音声は 2 本の信号導体とシールドを使うため、受信側でノイズを除去できます。そのため、信号品質を安定させる必要があるプロ用、商業用、重要用途の音響環境に向いています。

バランスはステレオを意味しない

よくある誤解は、バランス音声がステレオ音声を意味するというものです。多くのプロ用音響システムでは、バランス接続は通常 1 つのモノラルチャンネルを運びます。2 本の信号導体は左右チャンネルではなく、同じ信号の逆極性版です。

バランスステレオ音声には通常、左バランスと右バランスの 2 つのバランスチャンネルが必要です。各チャンネルには hot、cold、shield が必要です。そのため、プロ用ステレオシステムでは 2 本の XLR ケーブルや 2 系統の TRS 接続がよく使われます。

アンバランス音声がまだ使える場合

アンバランス音声が必ず悪いわけではありません。短い接続、家庭用機器、ギター信号、家庭システム、干渉が大きな問題にならない簡単な構成では十分に機能します。多くの機器はアンバランス入出力を前提としており、正しく設置すれば良好に動作します。

問題は、アンバランスケーブルが長すぎたり、ノイズの多い環境を通ったりするときに現れます。この場合、ハム、バズ、信号劣化が目立つことがあります。ケーブル長、ノイズ制御、プロとしての信頼性が重要な場合は、バランス音声が望ましい選択です。

実際の音響システムでの利点

音声をクリーンで安定し、聞き取りやすい状態に保つ必要があるシステムでは、バランス音声の利点が明確になります。音声拡声、音楽制作、ライブ演奏、放送伝送、会議、固定音響システムで特に重要です。

長距離でもよりクリーンな音

バランス音声は外部干渉の影響を抑えることで、長いケーブルでも音質を保ちます。マイクがミキサーから離れている場合、機器ラックが制御室から離れている場合、音声ラインが壁、天井、ステージ、技術室を通る場合に有効です。

よりクリーンな信号伝送により、背景ハムやノイズ問題が減り、全体の性能が向上します。音声用途では明瞭度が高まり、音楽用途ではディテールとダイナミックレンジを保ちやすくなります。

複雑な設備での信頼性向上

商業用およびプロ用 AV システムには、多くの機器が相互接続されます。ミキサー、DSP、アンプ、ワイヤレス受信機、ページングコントローラー、会議システム、録音機器が同じ技術環境を共有することもあります。バランス音声は、1 本のケーブルがノイズ問題になるリスクを減らします。

施工後に保守アクセスが限られる恒久設備では、この信頼性が重要です。正しく設計されたバランス配線は、将来のトラブルシューティングを減らし、長期安定運用を支えます。

プロのワークフローとの高い互換性

プロのワークフローは、バランス信号経路を前提に構築されることが多いです。マイクはバランスプリアンプへ、ミキサーはバランス出力へ、プロセッサはバランスライン信号を受け、アンプはバランス入力を使います。全体をバランス化することで技術標準を統一できます。

システム拡張も容易になります。新しい機器を追加するとき、バランスインターフェースは既存のプロ音響インフラにスムーズに統合しやすくなります。

よく使われる場所

バランス音声は多くの業界で使われます。信頼できる音声伝送の必要性は音楽制作に限られません。距離を隔てても明瞭な音声が必要な環境なら、バランス信号設計の恩恵を受けられます。

録音スタジオと音楽制作

録音スタジオでは、マイク、プリアンプ、オーディオインターフェース、パッチベイ、モニターコントローラー、外部プロセッサ、スタジオモニターにバランス音声を使います。低ノイズで正確な収録が必要なため、バランス接続は多くのプロ信号チェーンで不可欠です。

録音では、わずかなノイズでもミックスやマスタリングで目立つことがあります。バランス配線は、信号がレコーダー、DAW、処理機器に届く前に信号を保護します。

ライブ音響と公演会場

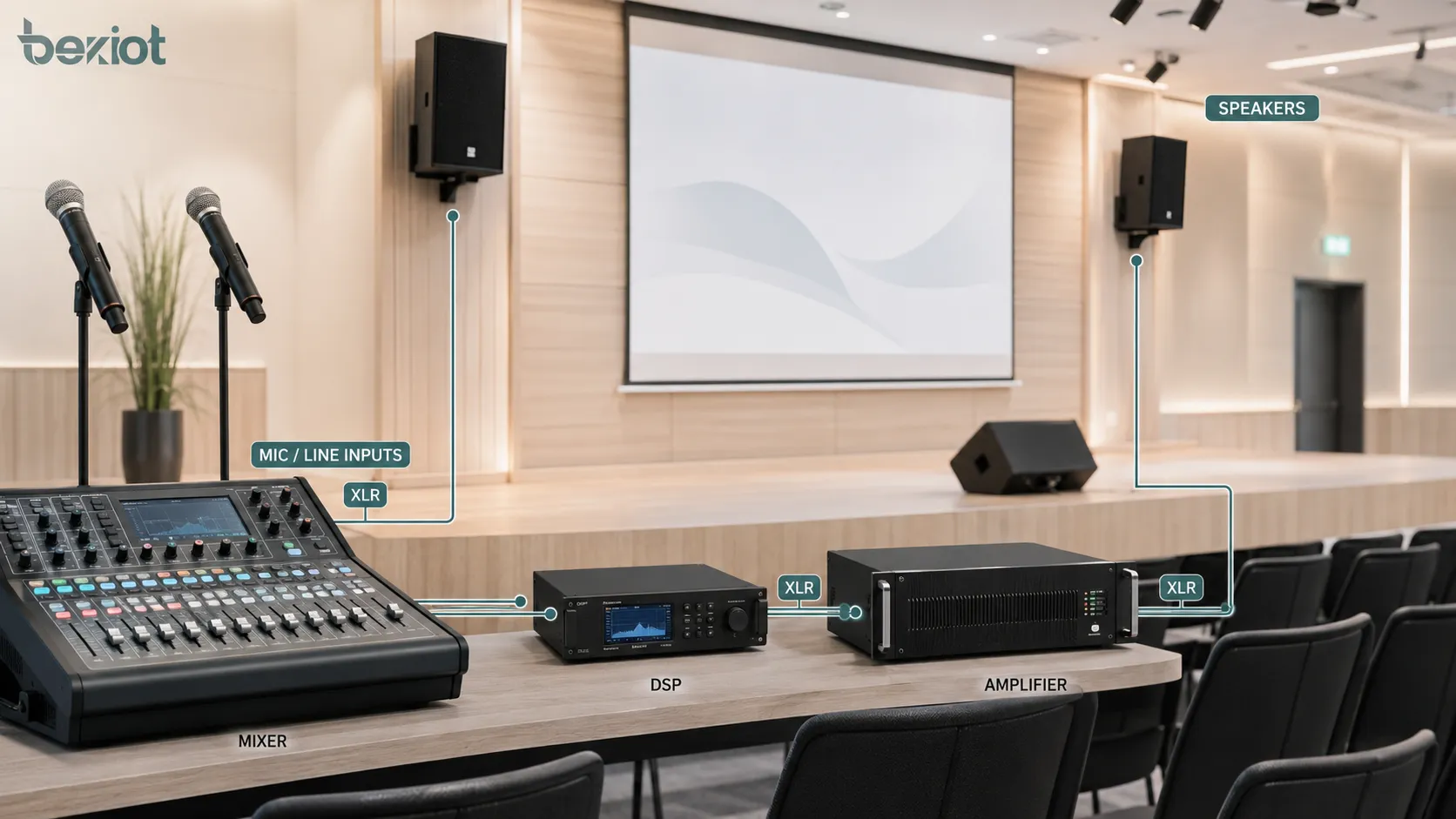

ライブ音響システムでは、ステージに長いケーブル、高出力照明、アンプ、無線システム、LED スクリーンなど多くのノイズ源があるため、バランス音声が重要です。マイクライン、マルチケーブル、ステージボックス、ミキサー入力は通常バランスです。

バランス音声は、コンサート、会議、演劇、礼拝、公共イベントで安定した信号品質を保ちます。また、短いケーブル距離に制限されず、より大きなシステム構築を可能にします。

放送、会議、固定 AV

放送スタジオ、会議室、法廷、教室、制御室、企業 AV 空間では、マイク、DSP、ミキサー、録音機、アンプにバランス音声がよく使われます。こうした環境では、明瞭な音声伝送が特に重要です。

固定 AV では、バランス音声が配管、ラック、壁面プレート、天井裏を通ることが多くあります。適切なケーブル選定と端末処理により、設置後も静かで保守しやすいシステムになります。

公共放送と商業音響

公共放送、BGM、ページング、交通施設、ショッピングセンター、学校、病院、工場では、コントローラー、ミキサー、プロセッサ、アンプ間でバランスラインレベル音声が使われる場合があります。

スピーカー配線自体は低インピーダンスや定電圧ラインなど別方式を使うことがありますが、クリーンなソース伝送が必要な前段の信号経路では、バランス音声が依然として有用です。

重要な設置上の注意

バランス音声は、接続全体が正しく設計されているときに最も効果を発揮します。バランスケーブルをアンバランス出力につないでも、完全なノイズ除去は得られない場合があります。バランス出力を誤配線の入力につなぐと、ノイズ、レベル低下、接地問題が生じる可能性があります。

正しいケーブル種類を使う

バランスマイクケーブルとラインレベルケーブルは、シールド付きツイストペアを使うべきです。ツイストペアは 2 本の信号導体が干渉を同じように拾う助けとなり、シールドは外部ノイズを減らします。長距離や厳しい環境ではケーブル品質が重要です。

適当なケーブルを使うと、バランス音声の効果が低下します。恒久設備では、環境、防火等級、柔軟性、シールド要件、コネクタや端子方式に合ったケーブルを選ぶ必要があります。

接地ミスを避ける

不適切な接地はハム、バズ、グランドループを引き起こします。バランス音声は多くのノイズ問題を軽減しますが、接地を不要にするわけではありません。シールドはメーカー推奨と専門的な音響実務に従って接続する必要があります。

複雑なシステムでは、アイソレーショントランス、適切なラック接地、スターグランド、差動入力設計によって難しいノイズ問題を解決することがあります。理解せずにグランドを外すと、安全性と信頼性のリスクが生じます。

信号レベルを正しく合わせる

バランス接続はマイクレベル信号またはラインレベル信号を運ぶことができます。マイクレベルは非常に弱く、通常プリアンプが必要です。ラインレベルはより強く、ミキサー、プロセッサ、アンプ間で使われます。

誤った信号レベルを接続すると、音が小さい、歪む、クリップする、ノイズが増えるといった問題が出ます。設置前に、マイクレベル、ラインレベル、民生レベル、プロレベル、アナログ音声、AES デジタル音声などの形式を確認してください。

典型的な問題と避け方

バランス音声の問題の多くは誤った思い込みから生じます。ケーブルのコネクタは正しくても配線が違う場合があります。TRS コネクタがあってもバランス出力とは限りません。バランス接続を使っていても、接地や施工ミスでノイズが出ることがあります。

コネクタの混同

TRS、TS、XLR、RCA、端子台は見た目が単純でも用途が異なります。TRS ケーブルが常にバランスとは限らず、XLR が常にアナログ音声に使われるわけでもありません。施工者は外観だけで判断せず、信号種類を確認する必要があります。

民生機器、プロ機器、ノート PC、楽器、ミキサー、アンプ、DSP が混在するシステムでは特に重要です。アダプターが必要な場合もありますが、信号損失やノイズを避けるため慎重に選ぶべきです。

アンバランスからバランスへの接続

アンバランス機器をバランス入力に接続しなければならない場合があります。これは可能ですが、配線方法が重要です。短距離なら直接アダプターで足りることもありますが、長距離では DI ボックス、アイソレーショントランス、アクティブバランサーが必要になる場合があります。

たとえばノート PC やメディアプレーヤーをプロ用ミキサーに接続する場合、民生用アンバランス音声をバランス信号へ変換する DI ボックスやインターフェースを使う方が安定します。ハムを減らし、信頼性を高められます。

シールド端末処理の誤り

シールド端末処理はノイズ性能に影響します。多くの標準ケーブルでは、シールドは両端で接続されます。一部の固定設備では、グランドループを減らすため特殊な接地方法を使います。正しい方法は機器設計と現場条件によって異なります。

シールドを無作為に切り離すと新たな問題が生じます。ハムやバズが出た場合は、明確な理由なく配線を変えるのではなく、信号経路、電源、接地、配線ルート、機器互換性を総合的に確認するべきです。

バランスとアンバランスの選び方

選択は、ケーブル長、機器種類、ノイズ環境、信号レベル、性能要件によって決まります。プロ用音声では、機器が対応していればバランス接続を標準とするのが一般的です。短いケーブルの簡単な家庭用システムでは、アンバランスも許容されます。

プロ用途または長距離ではバランスを選ぶ

バランス音声は、マイクケーブル、ステージシステム、ラック間音声、会議室、固定 AV、放送、公共放送設備、電気ノイズ源の近くを通る可能性がある接続に適しています。

将来システムが拡張される可能性がある場合も安全な選択です。バランスインフラはインテグレーターに柔軟性を与え、機器配置が変わったときのノイズ問題を減らします。

アンバランスは適した場所だけで使う

アンバランス音声は、家庭用機器、楽器、メディアプレーヤー、小型ミキサー、デスクトップ機器の短い接続で今でも有用です。簡単で広く対応しています。重要なのはケーブルを短くし、電源、調光器、モーター、大電流ケーブルの近くを避けることです。

アンバランス信号源をプロ用バランスシステムに入れる場合は、変換機器を検討すべきです。DI ボックス、オーディオインターフェース、アイソレーショントランス、適切なラインコンバーターにより、信号チェーンをよりクリーンで信頼性の高いものにできます。

FAQ

バランス音声とは何ですか？

バランス音声は、逆極性の 2 本の信号導体とシールドを使って音声を送る方法です。受信側は 2 本の信号線を比較し、両方に同じように現れるノイズを除去して、よりクリーンな信号を保ちます。

バランス音声はアンバランス音声より優れていますか？

長いケーブル、プロ用機器、電気的ノイズの多い環境では、より強いノイズ除去ができるため一般的に優れています。短い民生用接続や楽器接続では、干渉が大きな問題でなければアンバランス音声も十分使えます。

バランス音声はステレオを意味しますか？

いいえ。バランス音声接続は通常、1 つのモノラルチャンネルを運びます。hot と cold は左右チャンネルではありません。バランスステレオには、左用と右用の 2 つの独立したバランスチャンネルが必要です。

バランス音声にはどのコネクタが使われますか？

最も一般的なのは XLR と TRS です。固定された商業 AV システムでは端子台やマルチピンコネクタも使われます。コネクタだけではバランス動作を保証できないため、機器仕様を確認する必要があります。

アンバランス出力をバランス入力につなげますか？

はい。ただし正しい配線または変換方法が重要です。短距離ならアダプターで動作することがあります。長距離やプロ用システムでは、DI ボックス、アイソレーショントランス、アクティブコンバーターがノイズやレベル問題の低減に有効です。

なぜバランス音声はノイズを減らせるのですか？

干渉は通常、2 本の信号導体に同じように拾われます。受信入力はその共通ノイズを除去し、元の音声信号を含む 2 本の導体の差を残すため、ノイズを減らせます。
