港湾、鉱山・製造現場、鉄道沿線、屋外プロセスエリア、その他の露出した場所に設置される産業電話は、産業通信システムの中でも特に厳しい環境で使用されます。雷雨後には、電話のオフライン、アナログ回線でのオフフック検出不能、SIP端末のEthernetポート故障、PoE動作異常、さらに深刻な場合には同じスイッチまたは通信経路上の複数機器が同時に故障することがあります。

現場保守の経験では、こうした故障の多くは電話本体が原因ではありません。より一般的なのは、長距離の銅線通信回線、PoEケーブル、電源回路、接地経路を通じて過渡過電圧が敏感な電子回路へ侵入するケースです。そのため、屋外用産業電話の保護は単一のサージ保護器を設置するだけでは不十分です。協調設計では 回線の引込方法、SPDの設置位置、等電位ボンディングと接地、ケーブルルート、電源系統の保護、機器の設置位置 を一つのシステムとして考える必要があります。

なぜ屋外用産業電話は雷やサージの影響を受けやすいのか？

産業電話は一般的なオフィス電話より高い防塵・防水性能、より頑丈な筐体、広い動作温度範囲を備えていることが多く、危険場所や粉塵環境向けのモデルもあります。しかし、こうした機械的・環境的な保護が、通信電子回路を電磁誘導や過渡過電圧から自動的に守るわけではありません。

屋内設置と屋外設置の主な違いは配線環境です。屋内の電話配線は通常短く、建物内に収まります。屋外用産業電話では、数十メートルから数百メートルの銅ケーブルが、開放型ケーブルトレイ、電柱、敷地境界、鉄骨構造物、露出したプラントエリアを通ることがあります。雷活動時には、この長い導電経路に大きな過渡電圧が誘起される可能性があります。

雷関連故障の多くは、電話への直撃雷を必要としません。近くの雷放電による急激に変化する電磁界が、露出した銅ケーブルへエネルギーを結合することがあります。同時に、地面へ流入した雷電流によって異なる接地点間に大きな電位差が生じることがあります。通信ケーブルや電源ケーブルがその電位均衡電流の経路となり、低電圧電子回路に損傷電流が流れる可能性があります。

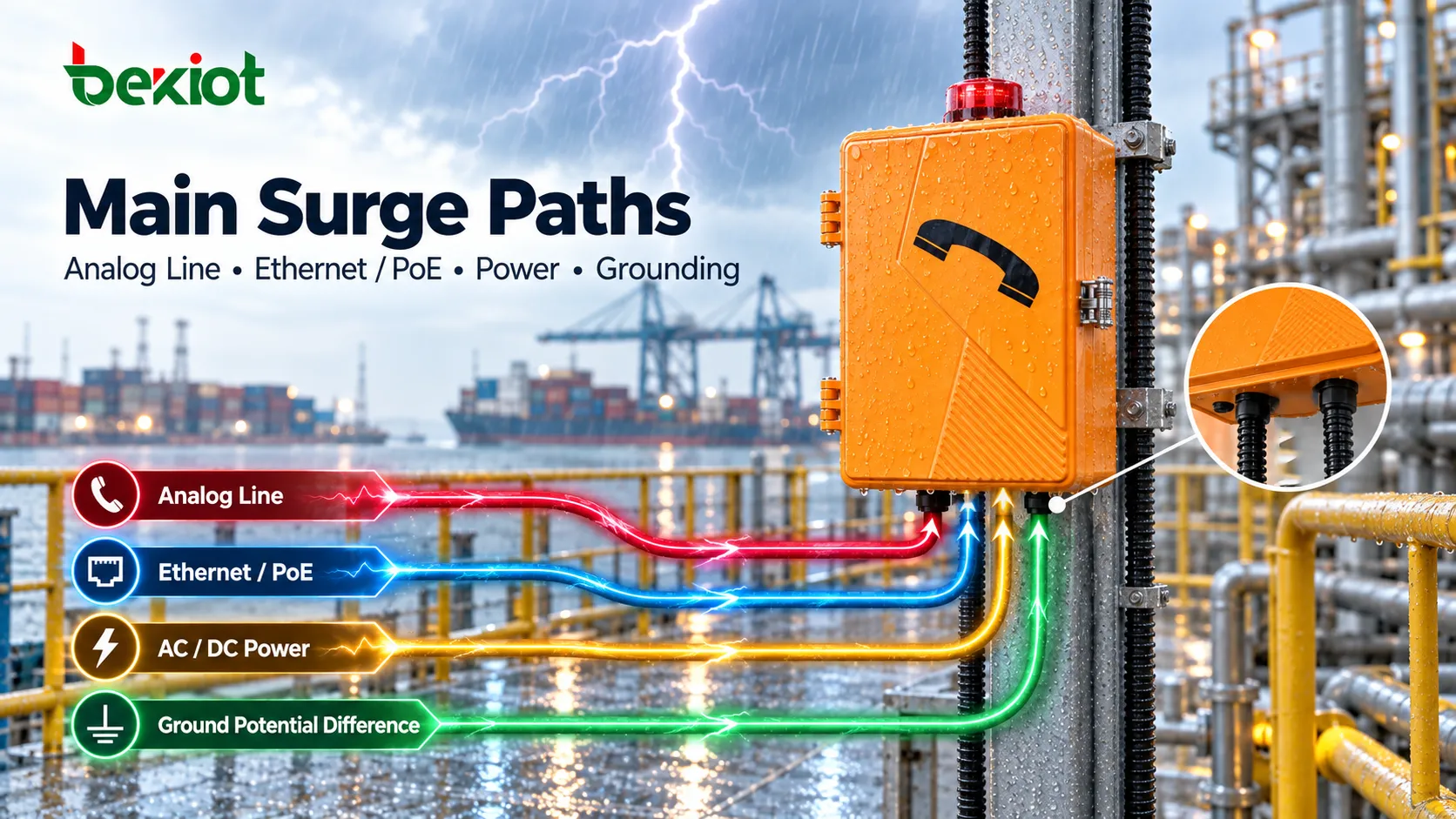

実際には、屋外用産業電話は主に次の6つのサージ経路から影響を受けます。

• 従来のアナログ音声用銅線；

• 産業用Ethernetデータケーブル；

• PoE給電ペア；

• 独立したACまたはDC電源回路；

• 外部音響・表示警報、リレーインターフェース、遠隔制御配線；

• 金属筐体、ケーブルシールド、接地システム間の電位差。

したがって、雷・サージ保護はシステム全体として扱う必要があります。一つのインターフェースだけを保護して他の金属経路を無保護のままにすると、サージエネルギーが機器へ到達する可能性があります。

最初に区別すべきサージの種類は何か？

現場保守では、多くの過渡過電圧故障が単に「雷被害」と呼ばれます。しかしこの表現は、有効な保護戦略を検討するには広すぎることがあります。産業通信システムでは、適切な保護方法が大きく異なるため、複数のサージ源を区別する必要があります。

直撃雷

直撃雷は建物、通信マスト、ケーブル支持構造物、周辺金属構造物、露出回線などに落ちる可能性があります。そのエネルギーは非常に大きく、電話1台の横に設置した小型SPDだけで対応できるものではありません。現場の外部雷保護システム、引下げ導体、接地網、雷保護ゾーンと連携した対策が必要です。

誘導サージ

誘導サージは屋外用産業電話の故障原因として非常に一般的で、雷雨条件に関連する機器故障の80%以上を占める場合があります。雷が機器から離れた場所で発生しても、急激に変化する電磁界によって長距離の露出銅線に高周波の過渡電圧が誘起されることがあります。

ケーブルが長く、露出面積が大きく、周囲の金属設備が複雑であるほど、大きな誘導サージエネルギーが生じる可能性が高まります。

接地電位差によるサージ

雷電流が地面へ放電されると、敷地内の異なる地点が一時的に異なる電位まで上昇することがあります。屋外電話は現場で局所接地され、機器室のゲートウェイやスイッチは別の接地点を基準にしている場合があります。両地点を結ぶ通信ケーブルや電源ケーブルが、異なる電位間の電流経路になる可能性があります。

これが、すべての機器に個別の接地を設けるだけでは雷関連故障を必ずしも解消できない理由の一つです。

電源系統の開閉サージ

過渡過電圧の原因は雷だけではありません。インバータ、大型モータ、コンタクタ、高圧配電設備、開閉操作なども繰り返し電気的トランジェントを発生させます。これらは雷より低い振幅でも、発生頻度が高いため、電源モジュールの劣化、断続的な通信障害、時間の経過による可聴ノイズにつながることがあります。

協調保護システムの目的は、過大なエネルギーが電話の電子回路へ到達する前に、これらすべての過渡事象を制御することです。

アナログ産業電話の長距離銅線はどのように保護すべきか？

従来のアナログ産業電話は特にサージの影響を受けやすく、電話、回線給電、呼出電圧、音声信号がすべて連続した金属銅線経路を共有します。長距離の屋外ケーブルには本質的なガルバニック絶縁がなく、サージエネルギーが現場電話と機器室のFXSポートの両方へ直接伝わる可能性があります。

一般的なアナログ産業電話の経路は次のようになります。

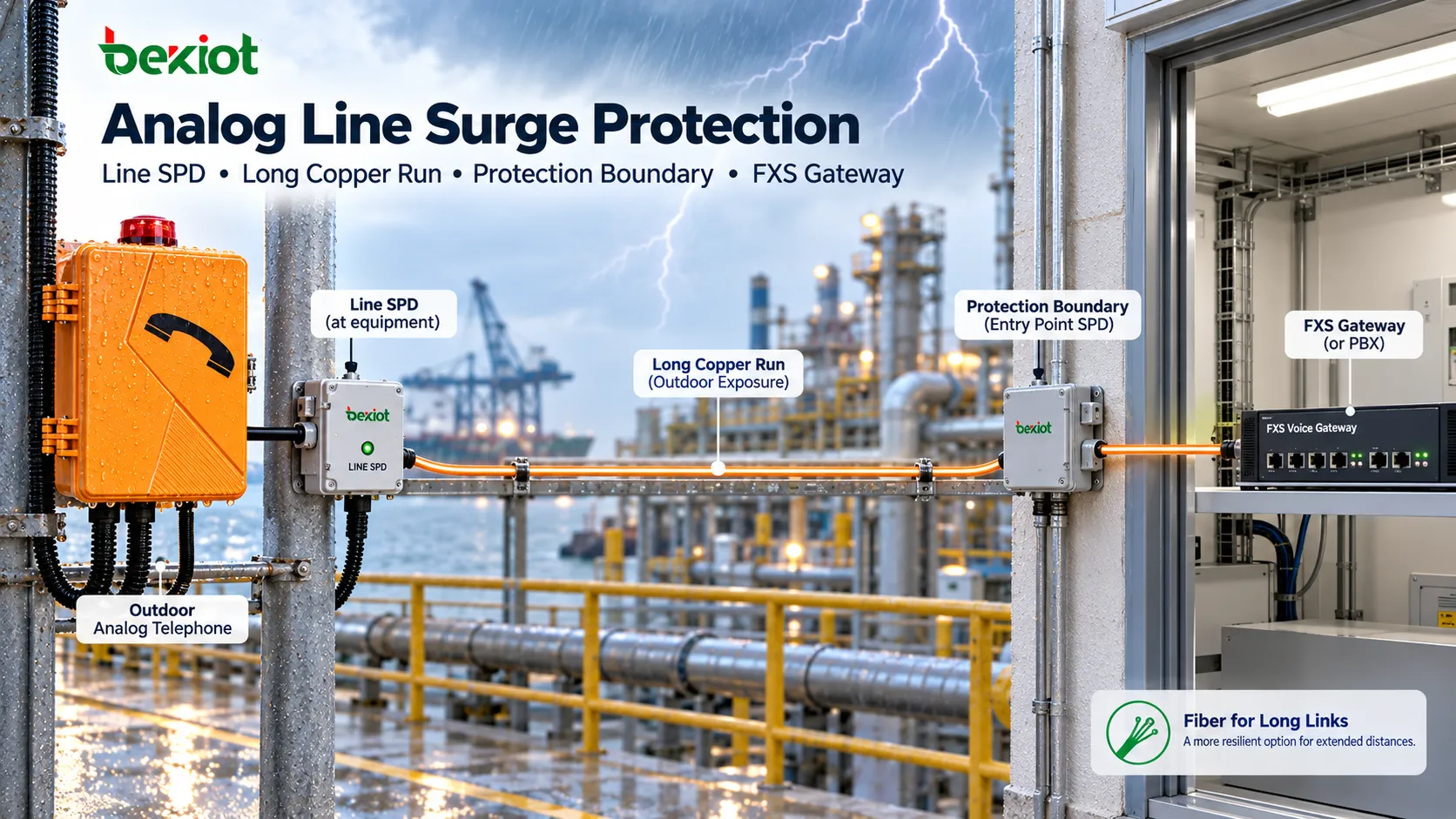

屋外アナログ産業電話 → 現場銅ケーブル → 屋外接続箱 → 配線盤 → FXS音声ゲートウェイ / PBX

適切な保護境界がなければ、過渡エネルギーはこの経路をどちらの方向にも伝わり、電話と中央音声機器の両方を損傷する可能性があります。

一般的な方法は、適切なケーブル引込点、建物境界、敏感な機器の近くに通信用SPDを設置することです。ケーブル長と現場の雷保護ゾーン設計に応じて、協調した多段保護でサージエネルギーを段階的に放電し、下流機器へ到達する残留電圧を制限できます。

重要な工学上の原則は、 標準的なAC電源用SPDを、アナログ電話回線用に設計されたサージ保護器の代用にしてはいけない ということです。電源回路と音声回路では電圧、インピーダンス、信号特性が異なります。不適切なSPDは通常の電話動作を妨げるだけでなく、必要なサージ制限性能を発揮できない場合があります。

アナログ電話回路用SPDは次の機能を妨げてはいけません。

• FXS回線給電；

• 通常の呼出電圧；

• オフフック／オンフック検出；

• DTMFダイヤル；

• 双方向音声伝送；

• 長距離配線におけるループ特性。

1台の多ポートFXSゲートウェイが数十台の屋外電話を収容する場合、機器室側の保護は特に重要です。1本の現場回線から十分なサージエネルギーがゲートウェイ電子回路へ入ると、1ポートだけでなく複数ポートが損傷する可能性があります。

雷の多い場所、建物間リンク、非常に長い露出ケーブルでは、長期的な信頼性を高めるため、可能な範囲で連続した金属経路を減らす方法が有効です。長距離区間を光ファイバー化し、現場機器に近い場所で電気変換を行えます。光ファイバーは導電性の金属経路を形成しないため、電磁誘導や接地電位差によるサージ伝達を大幅に低減できます。

SIP産業電話とPoE回線はどのように保護すべきか？

アナログ電話をSIP産業電話に置き換えてもサージリスクはなくなりません。Ethernetツイストペアケーブルも金属導電経路であり、長距離の屋外配線は他の銅通信線と同様に誘導サージエネルギーを拾う可能性があります。

PoEではデータと電源が同じケーブルを共有するため、リスクはさらに複雑になります。一度のサージで電話のEthernetインターフェースと上流スイッチのPoEポートの両方が損傷する可能性があります。

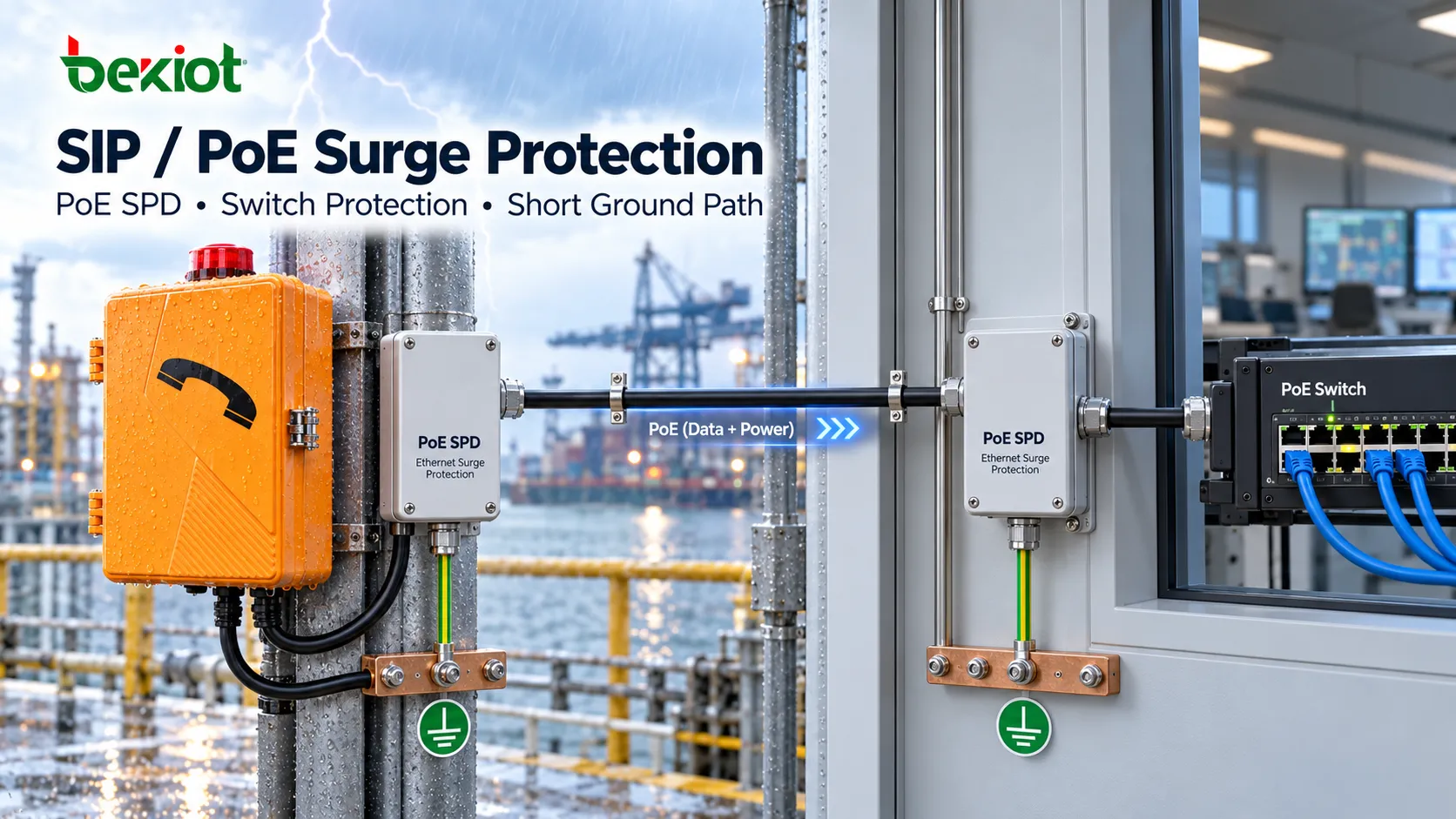

Ethernet/PoE SPDは2つの基本要件を満たす必要があります。第一に、許容できない挿入損失を発生させたり、必要なEthernetデータレートを低下させたりしてはいけません。第二に、動作電圧や使用ペア構成を含め、使用中のPoEシステムと電気特性が一致している必要があります。

例えばFast Ethernet、Gigabit Ethernet、異なるPoE方式では保護回路に異なる要件が生じます。RJ45コネクタが付いているだけで、すべての産業EthernetまたはPoE用途に適しているとは限りません。

特に注意すべき場所は3つあります。

電話側ケーブル引込部の保護

長距離の屋外ケーブルが産業電話または現場盤へ入る位置は重要なサージ境界になります。現場の雷保護ゾーン設計に従い、使用中のネットワークとPoEに適合したEthernet/PoE SPDを適切な保護ポイントへ設置できます。

機器室またはスイッチ側の保護

屋外Ethernetケーブルが制御室、通信室、建物へ入る場合は、内部ネットワークの保護も検討する必要があります。目的は電話1台だけを守ることではなく、サージがPoEスイッチや同じネットワーク基盤に接続された他の機器へ到達するのを防ぐことです。

SPDの接地経路

正しいSPDを選定することは対策の一部にすぎません。長い、巻かれた、または不要に曲がった接地導体はサージ分流性能を大きく低下させます。高周波の過渡現象では導体のインダクタンスが重要になります。

SPDは想定する保護境界の近くに設置し、現場全体の電気・雷保護設計に従って、短く直接的で低インピーダンスな経路で等電位ボンディングシステムに接続する必要があります。

SIP産業電話が通信経路に光ファイバーを使用する場合、光リンクはデータ伝送に有効なガルバニック絶縁を提供します。ただし電話や現場のメディア変換装置には電源が必要なため、AC、DC、PoEの電源経路は別途評価しなければなりません。

独立したACまたはDC電源を使用する産業電話では、ほかに何を保護すべきか？

屋外用産業電話はPoE、AC商用電源、または専用の24 VDC／48 VDC電源で動作する場合があります。端末が独立した電源回路を使う場合、通信線だけを保護すると明確な弱点が残ります。

産業電源システムは雷誘導サージと開閉トランジェントの両方にさらされます。そのため電源側サージ保護は、電話の横だけに設置する単独のアクセサリではなく、現場の協調電気保護計画の一部として設計すべきです。

現場盤または集中電源から給電される産業電話では、次を確認する必要があります。

• 配電系統の上流に適切なSPDが設置されているか；

• 現場盤または機器レベルで追加保護が必要か；

• DC SPDの最大連続使用電圧が実際のDCシステムと一致しているか；

• 極性と接地方式が保護装置に適合しているか；

• SPD故障状態を現地表示または遠隔通知できるか。

雷への露出が大きい大規模施設では、協調された多段保護が重要です。上流保護段は高エネルギー事象を処理し、機器に近い保護段で残留過渡電圧をさらに制限します。

相互の協調を確認せずに複数の無関係なSPDを設置しても、必ずしも安全性は高まりません。不適切に組み合わされた保護段は望ましくない相互作用、異常インピーダンス、不安定動作を引き起こす可能性があります。

なぜ高価なSPDを購入するより接地と等電位ボンディングが重要になる場合があるのか？

サージ保護装置は、過渡エネルギーに制御された低インピーダンス経路を与えることで動作します。接地・ボンディングシステムが有効な経路を提供できなければ、高性能なSPDでも保護対象機器の電圧を期待どおりに抑えられない場合があります。

屋外産業現場でよくある問題は接地の分断です。電話柱、屋外接続箱、通信盤、SPD、機器室スイッチが個別に接地され、明確に協調された等電位システムがないことがあります。

雷発生時には、これら別々の接地点が異なる電位まで上昇する可能性があります。その電位差によって通信ケーブルまたは電源ケーブルに電流が流れ、個別のサージ保護器を設置していても機器が故障する理由になります。

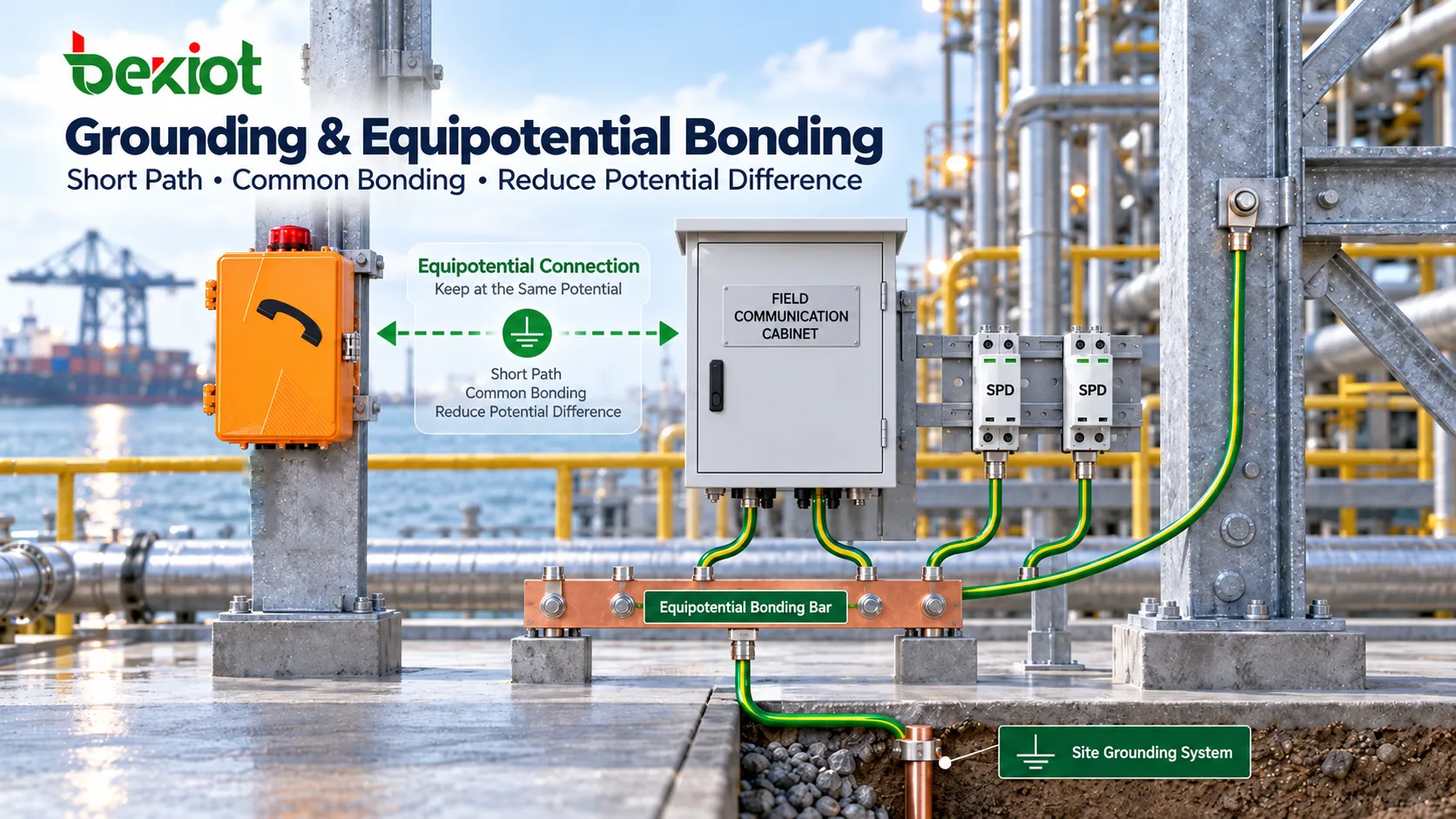

より有効な設計では、産業電話と関連機器を共通の 等電位ボンディング・接地システム に組み込み、各部品を独立した保護問題として扱いません。

重要な検討事項は次のとおりです。

• 電話の金属筐体と保護カバーを保護接地システムへ確実にボンディングする；

• 屋外盤、接続箱、金属構造物に等電位ボンディングを行う；

• SPDから等電位バーまでの接地接続を可能な限り短くする；

• プロジェクトのシールド・接地設計に従ってケーブルシールドを終端する；

• 通信接地を建物の雷保護接地システムと協調させる；

• 循環電流や干渉を生む不要な大きな接地ループを避ける。

建物間の銅線リンクには特に注意が必要です。雷発生時に2つの建物で異なる接地電位が発生する可能性があります。可能であれば金属の建物間リンクを光ファイバーへ置き換えることで、より明確な電気的境界を作れます。

ケーブルルートは雷リスクにどのように影響するのか？

屋外用産業電話の雷保護は機器選定だけの問題ではありません。ケーブルのルートと施工方法は、通信回路へ結合するサージエネルギーの量に大きく影響します。

長距離通信ケーブルを独立した架空線として敷設したり、大型鉄骨構造物の外側に長距離沿わせたりすると、電磁結合への露出が増える場合があります。SPDを検討する前でも、適切な配線ルートによってリスクを低減できます。

不要な屋外銅ケーブル長を削減する

現場にすでに光ファイバーのバックボーンがある場合、IPネットワークを近くの保護された現場盤まで延長し、現場盤と産業電話の間だけ短い銅接続にできます。中央機器室から数百メートルの露出Ethernet銅線を直接引くより一般的に望ましい方法です。

大電力ケーブルとの長距離並行配線を避ける

通信ケーブルと電力ケーブルは、現場の電気・弱電施工要件に従って配線し、分離する必要があります。高出力回路との不要な長距離並行配線を避けることで、電磁結合と干渉を減らせます。

建物入口に明確な保護境界を設ける

屋外銅ケーブルが制御室または通信建屋へ入る位置は自然な保護境界になります。この場所でSPD配置、ケーブル終端、接地、盤内レイアウトを協調させる必要があります。

高いIP保護等級をサージ保護と考えない

IP66やIP67は防塵・防水性能を表す等級です。Ethernet、PoE、アナログ、電源インターフェースが屋外線で想定されるサージレベルに耐えられることを意味しません。

同様に、防爆筐体は主として危険場所での着火リスクを管理するためのものです。防爆性能と雷・サージ耐性を混同してはいけません。

防爆産業電話ではどのような追加事項が必要か？

産業電話を石油化学工場、石油・ガス施設、石炭化学設備、可燃性粉塵環境などの危険場所へ設置する場合、サージ保護施工でも元の防爆設計を維持する必要があります。

一般的なプラスチック製SPDボックスを危険場所に単純追加したり、認証された設置への影響を考慮せずに元のケーブル引込構成を変更したりしてはいけません。

一般的な工学的アプローチは、PoEスイッチ、音声ゲートウェイ、サージ保護装置、その他の汎用通信機器を安全場所または適切に認証された盤内に配置し、防爆電話本体は危険場所内に残す方法です。

追加のサージ保護作業では元の次の要素を維持する必要があります。

• 防爆ケーブル引込部；

• シーリンググランド構成；

• 筐体の完全性；

• 接地接続；

• 機器認証で要求される設置方法。

危険場所の電話に対する雷保護は、通信工学、電気工学、防爆要件が交差する分野です。重要設備では、施工時の場当たり的な変更ではなく、実際の危険場所区分と現場の雷保護コンセプトに基づいて設計する必要があります。

雷雨後も電話が動作していれば、保護システムは問題ないのか？

必ずしもそうではありません。サージ保護装置は累積ストレスを受けます。繰り返しサージを受けた後、電話が正常に動いていても保護特性が劣化している場合があります。

低エネルギーのトランジェントでは、即時の完全故障ではなく、部分的または潜在的な損傷が生じることもあります。代表的な症状は次のとおりです。

• SIP電話が断続的に再起動する；

• PoEネゴシエーションが不安定になる；

• Ethernetリンクが低い速度でネゴシエーションされる；

• アナログFXS回路の呼出性能が低下する；

• 通話中にノイズが発生する；

• リレーまたは外部I/Oポートが異常動作する；

• 雷雨中または雷雨後に機器がより頻繁にオフラインになる。

雷の多い産業現場では、SPDの状態を定期的な通信保守に含める必要があります。SPD状態表示、遠隔故障接点、端子の締付け、接地接続、ケーブル状態、盤内への浸水、実際の電話通話試験などを確認できます。

特定エリアでEthernetまたはFXSポートの損傷が繰り返される場合、電話やゲートウェイを何度も交換するだけでは根本原因を解決できないことがあります。ケーブル長、SPD配置、接地方法、場所間の接地電位差をシステム全体として見直す必要があります。

FAQ

IP66またはIP67の産業電話にもサージ保護は必要か？

必要です。サージ保護は設置環境に応じて評価する必要があります。IP等級は筐体の防塵、防水、異物侵入保護を定義しますが、雷誘導トランジェント、接地電位差、電力系統の開閉サージが通信・電源インターフェースへ到達することを防ぐものではありません。

SIP産業電話がPoEを使用する場合、スイッチだけを保護すれば十分か？

十分ではありません。屋外Ethernetケーブルはサージエネルギーを電話側にもスイッチ側にも伝える可能性があります。ケーブル長と現場の雷保護ゾーンに応じて、現場側のケーブル入口、建物入口、機器室側に保護が必要となり、回路両端を考慮する必要があります。

アナログ電話回線とEthernetで同じSPDを使用できるか？

通常、互換用途として扱うべきではありません。アナログ音声、Ethernet/PoE、電源回路は電圧、周波数、インピーダンス、信号特性が異なります。保護装置は対象回路の種類に合わせて選定する必要があります。

光ファイバーを使用すれば産業電話に雷保護は不要になるのか？

光ファイバーは連続した金属データ経路をなくし、電磁誘導や接地電位差によるサージ伝達を大幅に減らします。しかし電話、メディアコンバータ、スイッチ、現場盤には電源が必要です。したがって電源側のサージ保護と接地は引き続き必要です。

SPDの接地導体は太いほど常に良いのか？

導体断面積は重要ですが、それだけではありません。高速トランジェントでは、接続長、配線経路、曲げ、インダクタンスも同じように重要です。SPDから等電位システムへの接続は一般的に短く直接的にし、機器メーカーとプロジェクトの雷保護設計で指定された導体サイズを使用します。

雷雨後に産業電話が故障していなくてもSPDを点検すべきか？

重要な通信ポイントや雷の多い地域では定期点検を推奨します。SPDは電話を直ちに故障させることなく劣化する可能性があります。SPD状態、接地経路、配線状態、実際の通信機能を確認することで、次のサージ事象の前に問題を発見できます。
