防爆電話の設置が完了しても、その通信ポイントがそのまま引き渡し可能になるわけではありません。壁面に確実に固定され、ネットワーク上でオンラインと表示され、受話器を上げると音が聞こえるというだけでは、基本的な条件の一部が動作していることしか確認できません。化学工場、石油・ガス設備、鉱山、貯蔵ターミナルなどの危険場所では、現地受入試験によって、設置、配線、実通話、緊急呼出しルーティング、システム連携が設計どおりに機能することまで確認する必要があります。
この試験の目的は、製品の防爆認証を再度確認することではありません。現地施工やシステム設定によって本来の設置条件が損なわれていないことを確認するとともに、実際の作業環境で電話の場所を正しく特定でき、操作でき、明瞭に通話できること、さらに緊急呼出しが正しい宛先へ到達することを確認するためです。そのため設置後の試験は、単に発信してつながるかを見るだけでは不十分で、 設置点検、通信確認、現場音声試験、緊急呼出し経路試験、連携試験、異常条件の確認を含む体系的な手順で実施する必要があります。
最初の試験通話の前に、なぜ設置状態を確認する必要があるのか？

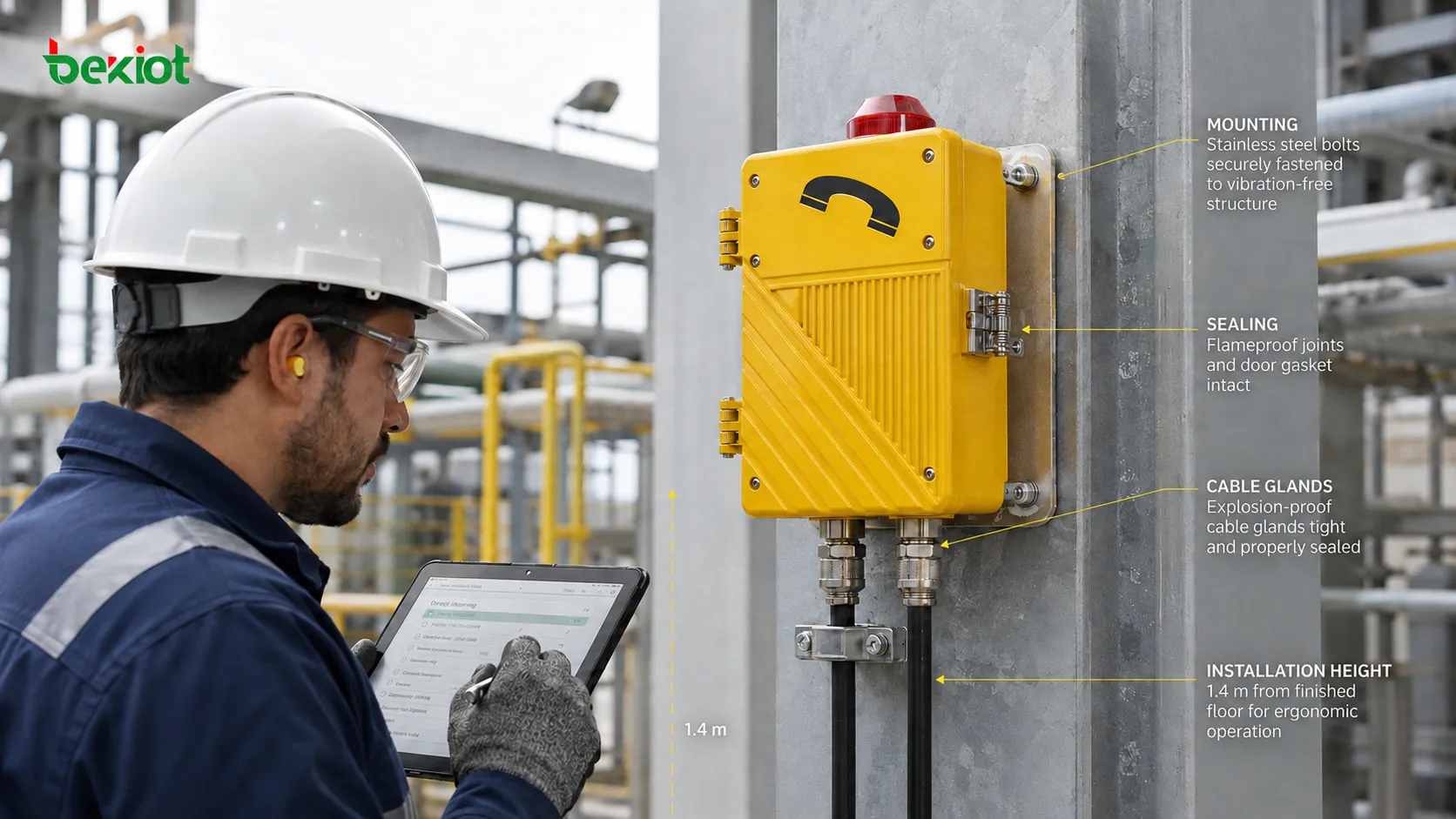

現地受入試験は通常、機器の物理的な設置状態と外観確認から始めます。設置そのものに問題がある場合、一時的に電話が使えていても長期運用に適した状態とはいえません。まず本体が確実に固定され、壁、支柱、支持構造に明らかな緩みがないことを確認します。取付方向はプロジェクト設計と製品要件に適合している必要があります。設置高さも利用者の立場から評価し、特に手袋や防護服を着用する場合や、緊急ボタンへ素早く手を伸ばす必要がある場合を考慮します。受入試験では人間工学が見落とされやすく、緊急時の操作を不必要に難しくする原因になります。
ケーブル引込部も重要な点検箇所です。ケーブルグランド、シール部品、未使用引込口のブランキング部品に緩み、損傷、誤った取付がないか確認します。露出ケーブルは継続的な引張りや圧縮を受ける状態にせず、機械設備と接触しやすい場所にも配置しないようにします。銘板、防爆表示、警告ラベルも明確に確認できる状態を保つ必要があります。設置中に発見された筐体損傷、締結部品の欠落、シール異常、ケーブル引込構成の変更は、機能試験の開始前に是正します。重大な受入不具合の中には、外見上は正常に見える箇所に潜んでいるものがあります。例えば、グランドは締まっていてもシールリングがずれている場合や、接地接続が緩んでいる場合です。こうした問題は通話試験では現れなくても、運用開始後の信頼性低下につながる可能性があります。
電源、配線、SIP登録はどこまで確認すべきか？
物理的な設置点検に合格したら、次に基本的な通信条件を確認します。具体的な確認内容はSIP電話かアナログ電話かによって異なります。SIP防爆電話では、正しいIPアドレスを取得していること、ネットワーク到達性、PoEまたはローカル電源の安定性、SIPアカウントの正常登録、スイッチポート、VLAN、関連ネットワークポリシーがプロジェクト設計と一致していることを確認します。
管理プラットフォームに「Online」と表示されているだけでは不十分です。登録成功は、端末とSIPサーバーの間に基本的な通信が確立したことしか示しません。番号ルーティング、双方向メディア、実際のサービス機能が正常であることまでは証明しません。産業用途では、SIP電話が正常に登録されていても、ダイヤルプラン、着信番号プレフィックス、ルーティングテーブルの設定誤りによって、発信時に「404 Not Found」が返ったりタイムアウトしたりすることがあります。そのため登録は最初のステップにすぎず、必ず実通話試験を続けて実施する必要があります。
アナログ防爆電話では、回線接続、給電、ダイヤル、呼出し、PBX、アナログゲートウェイ、その他交換設備との接続性を確認します。長距離のアナログ回線では、極性、インピーダンス整合、回線減衰にも注意が必要です。長いケーブル経路による信号損失は通話品質に影響します。
複数の電話を設置するプロジェクトでは、この段階で機器ID、電話番号、物理的な設置場所の対応も確認すると効果的です。現場では、電話自体は正常でも、バックエンド上で誤った場所や番号に紐付いていることがあります。緊急時には、この不一致によってディスパッチャーが発信地点を特定するまでに時間がかかる可能性があります。そのため、機器－番号－設置場所の対応表を作成し、受入時に1台ずつ照合する必要があります。
なぜ通話試験は双方向で実施する必要があるのか？
電話の受入試験は「現場から1回発信して接続を確認する」だけに簡略化されがちです。しかし、それでは呼出し経路の一部しか確認できません。より完全な試験では、現場からの発信と、制御室から現場電話への着信の両方を確認します。
防爆電話から制御室またはディスパッチコンソールへ発信する；
ディスパッチコンソールから現場電話へ発信する；
呼出音や外部の音響・表示警報が正常に動作するか確認する；
オフフック、オンフック、キーパッド操作が確実に行えるか確認する；
双方向の音声が明瞭に伝送されることを確認する；
正しい電話番号と現場位置が表示されることを確認する。
システムがIP PBX、SBC、音声ゲートウェイ、または複数のネットワークゾーンを経由する場合は、実際のメディア経路で片通話、無音、過度な遅延、通話断が発生しないことを確認します。SIP電話では、信号制御が成功することとメディア伝送が成功することは別の問題です。端末が正常に登録され、INVITEも送信できていても、RTPルーティング、NAT、ACL、メディア経路の問題によって、接続は成立しているのに実用的な音声が得られない場合があります。したがって、現地受入は実際の双方向音声品質を基準にすべきです。着信・発信とも少なくとも3回ずつ試験し、できれば複数の利用者で確認して、個人差による聴感の偏りを減らすことを推奨します。

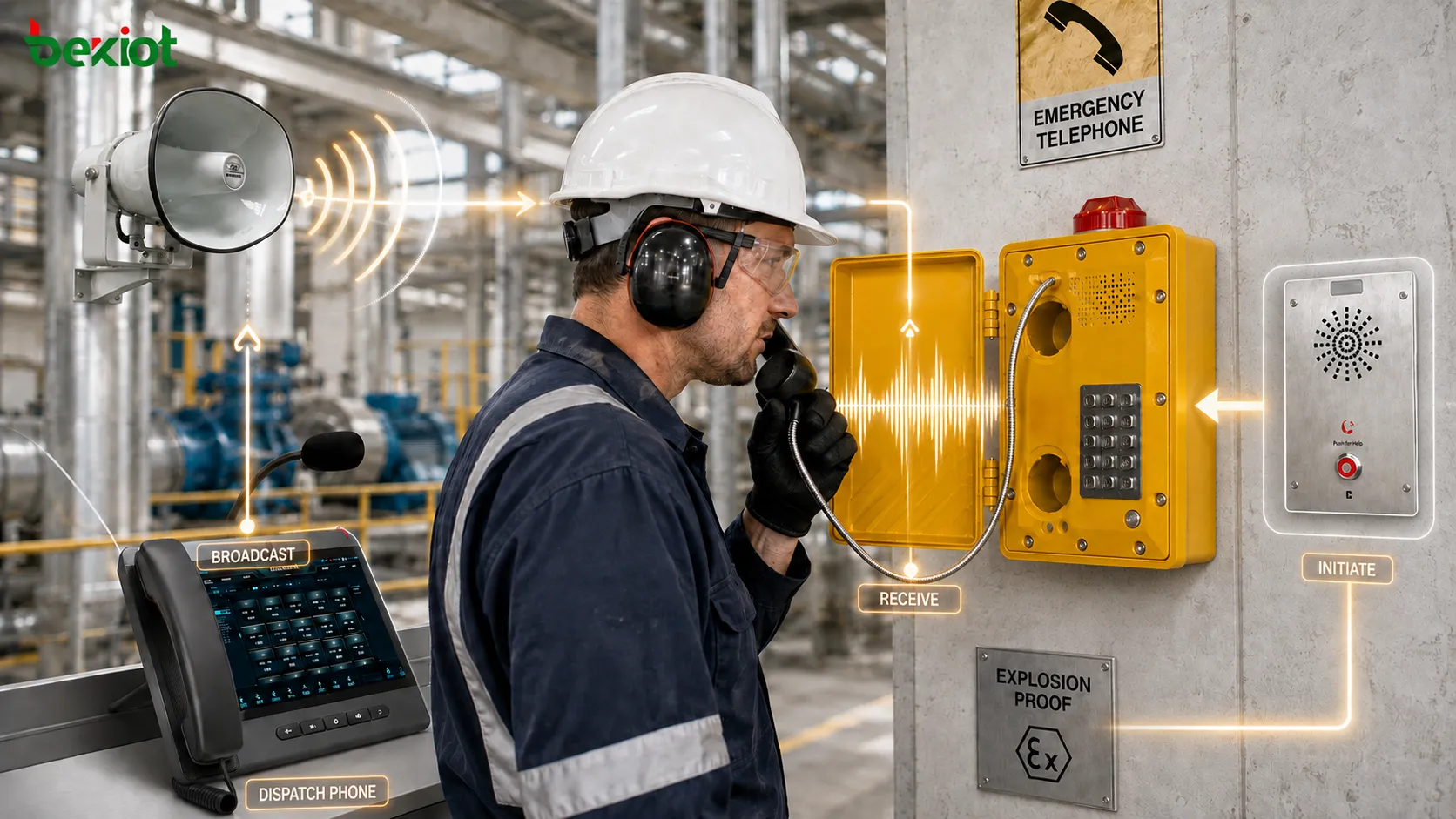

高騒音エリアでは音声性能をどのように試験すべきか？
これは防爆電話の受入試験で最も見落とされやすい項目の一つです。設備停止中や周辺機器が停止しているときに音声が明瞭でも、通常の生産条件で電話が使えることを意味しません。コンプレッサー、ポンプ、ファン、コンベヤ、大型機械が稼働すると、現場の音響環境は大きく変化します。
可能であれば、通常運転時の騒音に近い条件で実際に通話を行います。音が出ているかだけでなく、次の項目も確認します。
現場利用者がディスパッチャーの声を明瞭に理解できるか；
ディスパッチャーが現場利用者の発話を明瞭に聞き取れるか；
マイクの集音が背景騒音に埋もれていないか；
受話器音量が周囲騒音レベルに対して十分か；
ハウリング、歪み、音切れ、エコーが目立たないか；
安全ヘルメットと保護手袋を着用した状態でも電話を操作できるか。
非常に騒音の大きいエリアでは、試験結果によってシステム設計の変更が必要になる場合があります。電話を主な騒音源から離す、音響ブースに設置する、外部防爆ホーンや音響・表示警報を追加する、あるいはノイズ低減マイクや高出力スピーカーを備えた環境適合性の高い端末へ交換するといった対応が考えられます。設置済み機器が実際の運用要件を満たさない場合、利用開始後に通信不具合の報告を受けてから対応するのではなく、引渡し前に問題を特定して是正すべきです。
なぜ緊急ボタンだけを試験しても十分ではないのか？
防爆電話にワンタッチ緊急呼出し機能がある場合、受入試験ではボタンが反応することだけでなく、呼出し経路全体を確認する必要があります。緊急ボタンを押した後、想定されたディスパッチコンソール、制御室、当直席へ呼出しが到達すること、電話番号、機器名、物理的な設置場所が正しく識別されることを確認します。
有効な緊急呼出し試験では、さらに次を確認します。
最初の応答先が出ない場合に、別のワークステーションやモバイル端末などのバックアップ経路へ切り替わるか；
ディスパッチコンソールに機器名、エリア、識別番号を含む正しい発信地点が表示されるか；
緊急呼出しに設計どおりの優先度が与えられ、必要に応じて通常通話をプリエンプトできるか；
通話が録音され、イベント全体の記録が残るか；
必要な音響・表示警報、カメラ起動、ページングなどの連携が動作するか；
事故後もイベント記録が監査やトレーサビリティのために利用できるか。
緊急ボタンから発信できても、最初の宛先が応答しないとそのまま通話が終了するのであれば、工学的な受入の観点では緊急通信経路はまだ不完全です。プロジェクトによっては、応答があるまで2番目、3番目の宛先へ自動的に転送する順次ルーティングや循環ルーティングを使用します。このロジックが設計されている場合は、最初の宛先だけでなくルーティング全体を試験する必要があります。

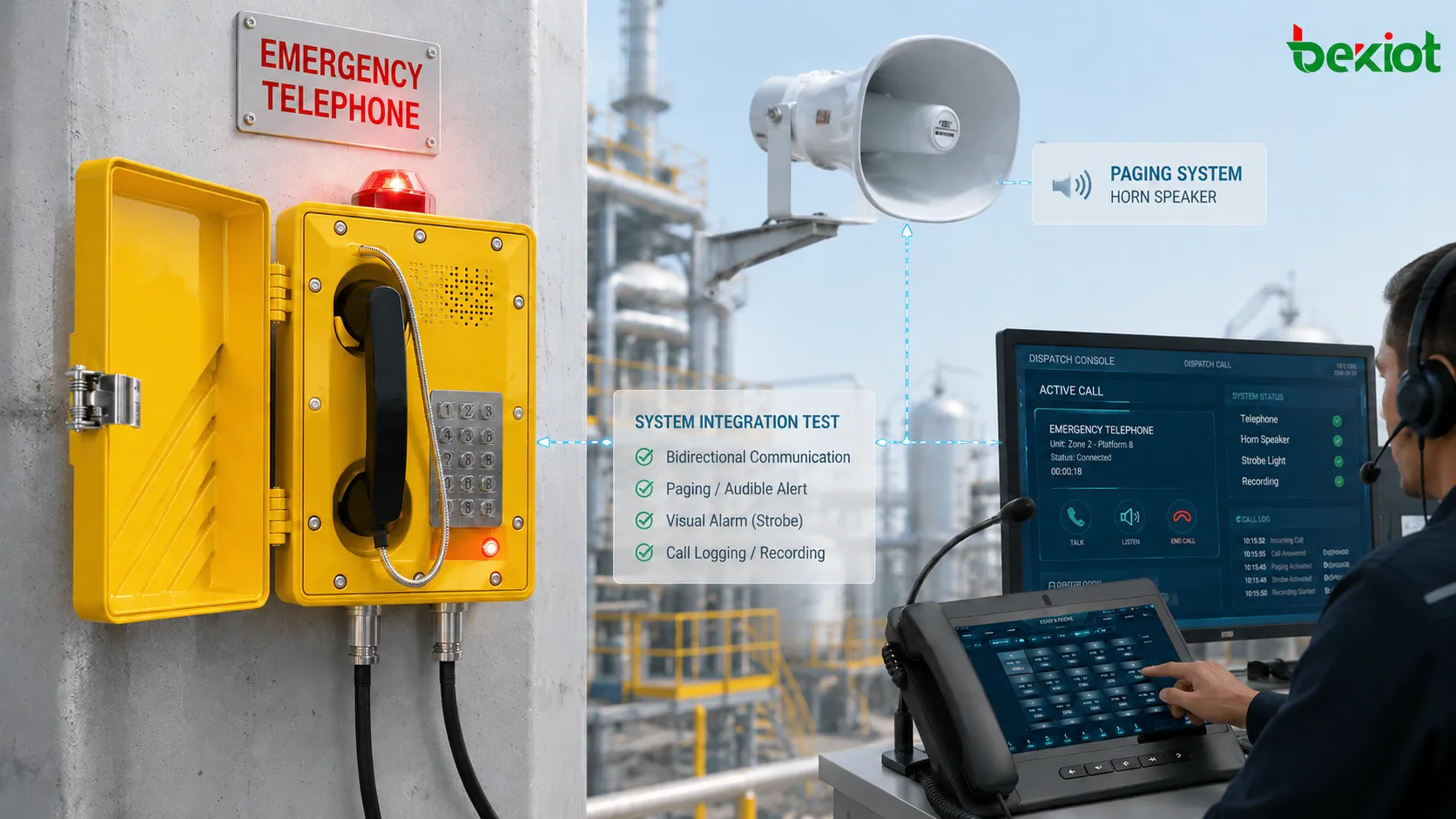

ディスパッチ、ページング、警報システムとの連携はどのように確認すべきか？
防爆電話は単独機器としてではなく、より広い産業通信システムの一部として導入されるケースが増えています。多くのプロジェクトでは、ディスパッチプラットフォーム、録音システム、構内放送、映像監視、警報プラットフォームと接続するため、設置後にはこれらのインターフェースも確認する必要があります。
例えば、緊急ボタンを押すとディスパッチコンソールに位置情報をポップアップ表示する必要がある場合があります。通話を自動録音する場合や、同じディスパッチプラットフォームから周辺エリアへページング放送を行う必要がある場合もあります。こうした機能は、ソフトウェア機能を一つずつクリックして確認するよりも、実際の運用手順として一連の流れで試験する方が有効です。
簡単なシナリオを再現できます。現場利用者が防爆電話から緊急呼出しを行い、ディスパッチャーが応答して位置を確認し、近くのカメラ映像など関連情報を確認した後、ページング放送を行うか別チームへ連絡します。これにより、電話、ネットワーク、サーバー、ディスパッチソフトウェア、関連する連携インターフェースを一つの業務フローとして確認できます。連携遅延、情報欠落、操作上の問題があれば受入報告書に記録し、最終引渡し前に是正します。
ネットワーク、電源、機器故障のシナリオも試験すべきか？
一般的なオフィス電話であれば、基本機能試験だけで十分な場合があります。しかし、防爆電話が安全または緊急通信システムの一部である場合、正常条件だけの試験では不十分です。プロジェクト設計にUPSバックアップ、二重ネットワーク、冗長SIPサーバー、バックアップ呼出し経路、その他の耐障害機構が含まれる場合は、実際の故障で初めて設定不備が判明することのないよう、受入時にこれらを確認する必要があります。
システム設計に応じて、次のような試験を行います。
プライマリSIPサーバーが使用不能になったとき、電話がバックアップSIPサーバーへ切り替わるか、切替時間がプロジェクト要件を満たすか；
主要ネットワークリンクが故障した後も、セカンダリ経路や4Gバックアップなどで通信を継続できるか；
商用電源喪失後、UPSがどの程度の時間運転を維持でき、その時間が設計要件を満たすか；
主ディスパッチ席で応答されなかった呼出しが、バックアップ当直席や携帯電話へ転送されるか；
電話がオフラインになったとき、管理プラットフォームが機器警報を生成し、保守担当者が速やかに障害を把握できるか。
すべてのプロジェクトで完全な故障注入試験が必要なわけではありません。範囲はシステム設計と現地受入要件によって決定します。ただし、冗長化やフェイルオーバーが明示的に設計されている場合は、引渡し前にその動作を実証する必要があります。例えば、プライマリSIPサーバーのネットワーク接続を切断し、電話が自動的にバックアップサーバーへ登録して数秒以内に通常通話を復旧できるかを確認すれば、運用障害になる前に設定ミスを発見できます。
現地受入試験ではどのような記録を残すべきか？
文書化は現地受入で最も見落とされやすい項目の一つです。数十台、場合によっては数百台の産業用電話を設置するプロジェクトで、「全機器の試験に成功」とだけ記録しても、将来の保守にはほとんど役立ちません。実用的な受入記録には次の項目を含めることができます。
| 受入項目 | 推奨記録内容 |
|---|---|
| 機器情報 | 機器ID、電話番号、型式、設置場所、ファームウェアバージョン |
| 設置点検 | 固定状態、ケーブル引込部、グランド、ラベル、筐体状態、接地抵抗 |
| ネットワークまたは回線 | IPアドレス、登録状態、配線、電源状態、VLAN、QoS設定 |
| 通話試験 | 着信、発信、双方向音声、呼出音、キーパッド、保留 |
| 現場音声試験 | 通常生産時の騒音条件での通話性能（明瞭度、音量、歪みを含む） |
| 緊急呼出し | 宛先、バックアップ経路、位置表示、録音、優先度 |
| システム連携 | ディスパッチ、警報、ページング、映像連携の試験結果 |
| 異常条件試験 | バックアップサーバーへのフェイルオーバー、UPS運転時間、ネットワークフェイルオーバー、障害警報 |
受入記録はプロジェクトの承認だけでなく、その後の保守にも役立ちます。後に電話で不具合が発生した場合、保守担当者は引渡し時に記録したネットワークパラメータ、設置場所、電話番号、機能状態を参照できます。これにより、問題が端末自体、配線変更、または後から行われたシステム設定変更のどこにあるか判断しやすくなります。記録はできれば電子的に保存し、現場の保守システムや資産管理システムと連携して、追跡可能な機器履歴を作成するのが望ましいでしょう。
現場エンジニアリングの観点から、設置後受入の目的は一文でまとめられます。 電話が接続できることを示すだけでは不十分です。実際の設置場所、実際の騒音条件、要求された呼出し経路、そしてシステム設計で想定された異常条件において、その機器が本来の通信機能を果たせることまで確認する必要があります。
よくある質問
一般的な原因として、プレフィックス不足や番号変換誤りなどのダイヤルプラン不一致、SIPサーバーのルーティングテーブルに発信先が存在しないこと、ファイアウォールやACLが5060番ポートのSIP信号または通常10000～20000番のRTPメディア範囲を遮断していることが挙げられます。SIPサーバーのログを確認すれば、INVITEがサーバーに到達したか、どの応答コードが返されたかを判断できます。
ループ抵抗が大きすぎる、または接続不良が原因の可能性があります。ループ抵抗は測定でき、電話交換機の仕様にもよりますが、通常は1000Ω未満に保つ必要があります。ケーブル距離が約2kmを超える場合は、ゲイン調整、ラインアンプの追加、またはIPネットワーク上のSIP電話への移行を検討する必要があります。
多くの産業用防爆電話では、設定ソフトウェアやWebインターフェースを使って緊急キーをプログラムし、特定番号への発信、マルチキャスト通信の開始、APIアクションの起動などを設定できます。カスタマイズした機能は、想定された緊急運用フローと矛盾しないことを現地受入で必ず確認する必要があります。混乱を防ぐため、各現場でボタンの動作を統一することも望まれます。
利用者が立っている場合でもひざまずいている場合でも、緊急ボタンへ支障なく手が届くように電話の角度や設置位置を調整します。移設できない場合は、外付け緊急ボタンパネルなど適切な操作方法を検討します。この種の問題は運用開始後に残すのではなく、受入段階で是正すべきです。
プロジェクトで緊急呼出しまたはすべての通話を録音する要件がある場合、受入時に録音機能も確認する必要があります。短い音声メッセージを含む試験通話を行い、録音システムに通話全体が保存され、再生音声が明瞭であることを確認します。ストレージ容量、権限、設定に起因する録音不具合は、システムを運用へ引き渡す前に特定して是正する必要があります。
