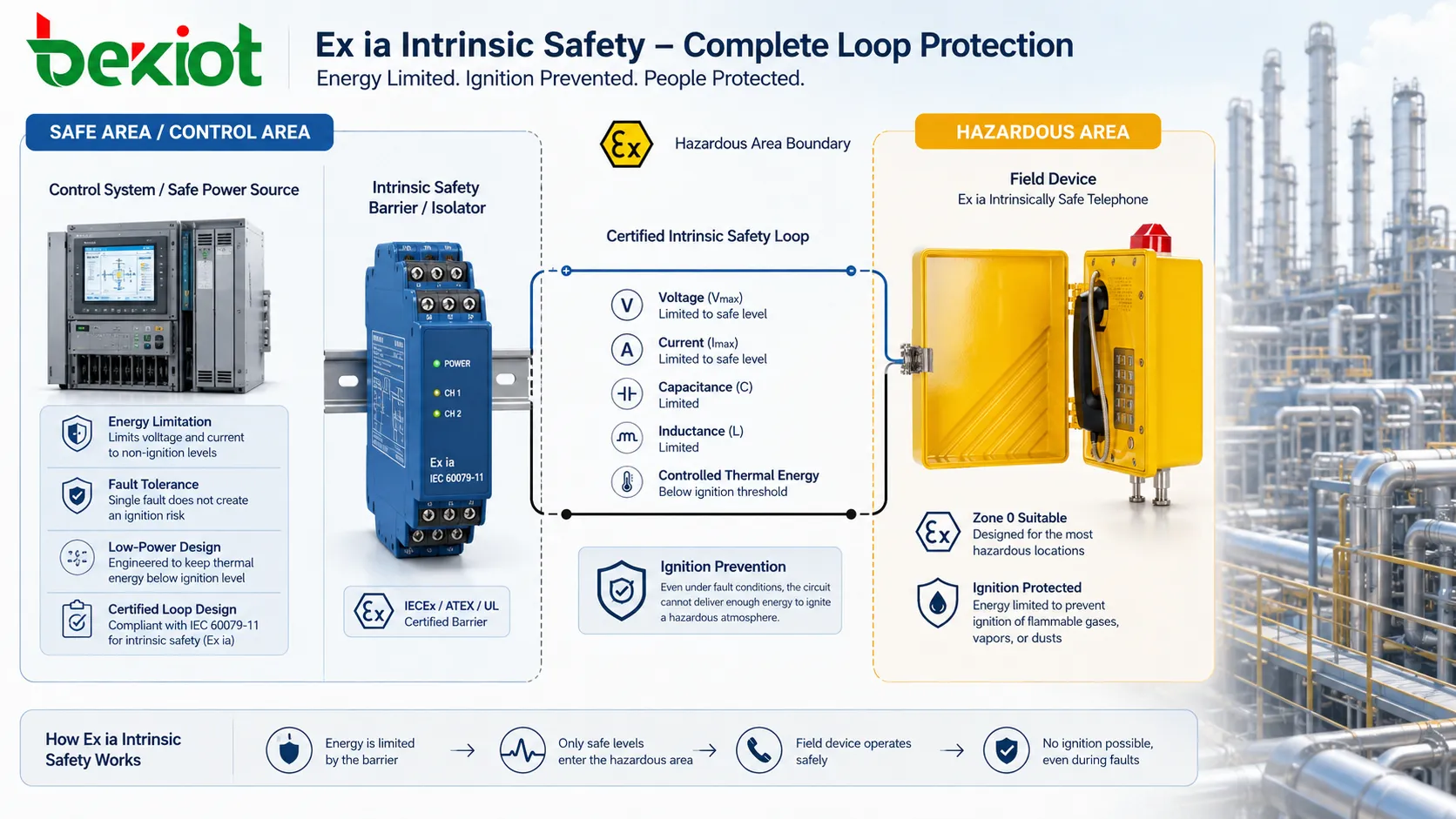

本質安全の背後にある保護の考え方

本質安全は予防的な工学原理に基づいています。すなわち、電気エネルギーと熱エネルギーを、危険雰囲気を着火させるレベルより低く制限することです。着火後に爆発を封じ込めるのではなく、回路内で利用可能な着火エネルギーそのものを下げます。そのため、低電力機器、信号回路、センサー、通信端末、制御ループ、計測機器、爆発性ガスまたは粉じん環境で使用されるフィールド機器に特に適しています。

「Ex i」は、防爆保護方式としての本質安全を示します。「i」の後の文字は保護レベルを表します。一般的なレベルの中で、「ia」はガス雰囲気における最も高い本質安全レベルであり、より厳しい故障想定の下でも安全を維持するように設計されます。そのため、Ex ia機器は、爆発性ガス雰囲気が連続的、長時間、または頻繁に存在する可能性があるZone 0用途と関連付けられることが多くあります。

内部爆発を強固な筐体で封じ込める耐圧防爆とは異なり、本質安全は電圧、電流、静電容量、インダクタンス、温度上昇、蓄積エネルギーを制御することで機能します。部品、配線、バリア、フィールド機器は一つのシステムとして考える必要があります。機器単体が本質安全として表示されていても、完全なループは認証条件に従って設置・保守されなければなりません。

このシステム全体としての性質は非常に重要です。認証されたフィールド機器であっても、不適切なケーブル長、不適切なバリア、適合しない電源、または承認されていない関連機器に接続されると、意図された保護概念を満たさなくなる可能性があります。本質安全は製品設計の規律であると同時に、設置の規律でもあります。

表示の読み方

Ex iaの表示には複数の情報層があります。それぞれの部分は、保護方式、危険場所への適合性、ガスまたは粉じん分類、温度制限、機器保護レベルを示します。一つの単語として読むのではなく、製品を選定または設置する前に段階的に読み解く必要があります。

たとえば「Ex ia IIC T4 Ga」という簡略例では、「Ex」は爆発性雰囲気用の機器を示し、「ia」は保護レベルaの本質安全を示し、「IIC」はガスグループを示し、「T4」は温度等級を示し、「Ga」は機器保護レベルを示します。ATEX形式の表示では、認証体系や地域要件に応じて、「II 1G」などの機器グループおよびカテゴリ情報と組み合わされる場合があります。

ガスグループは重要です。すべてのガスが同じ着火感度を持つわけではないためです。IIA、IIB、IICはガス雰囲気における厳しさの増加を表し、IICは一般に水素やアセチレンのような最も着火しやすいガスを含みます。IIC認証機器は、他の条件も適合する場合には通常IIBおよびIIAにも使用できますが、最終的な選定は証明書と設置要件に従う必要があります。

温度等級は、定められた条件下における機器の最大表面温度カテゴリを示します。これは現場に存在する危険雰囲気の着火温度より低くなければなりません。たとえばT4定格は、機器が特定の表面温度等級に属することを示し、現場のガスまたは蒸気リスクと照合する必要があります。温度等級は任意ではなく、着火防止の論理の一部です。

Ga、Gb、Gcなどの機器保護レベルは、機器をゾーン分類やリスクレベルに対応させるための情報です。証明書がその使用を認めている場合、Ex iaは通常、ガス用の最高保護レベルであるGaに関連します。ただし、「ia」だけに頼らず、完全な表示、証明書の条件、エンティティパラメータ、設置図面を必ず確認する必要があります。

なぜ「ia」はより高い保護レベルとされるのか

Ex iaの「a」は、本質安全における最高の保護レベルを示します。その意義は故障許容性にあります。Ex ia機器は、通常運転時および規格の枠組みで定められた故障条件、複数の計数可能な故障を含む条件下でも、回路が着火を引き起こせないように設計されます。そのため、より低い危険度のゾーンで使われる低いレベルより厳しい評価が必要です。

実務上、ia、ib、icの違いは外観では判断できません。二つの機器が外見上似ていても、内部回路設計、部品間距離、保護部品、エネルギー制限、熱挙動、故障評価は大きく異なる場合があります。Ex iaは、より難しい故障想定下でも安全を維持するため、より厳格な設計評価を受けます。

これが、危険雰囲気の存在が最も厳しい場所でEx iaがよく使われる理由です。ガス危険場所では、Zone 0は爆発性ガスが連続的または頻繁に存在する最も高いリスクの区域です。Zone 0に適した保護レベルは、通常運転中に機器が爆発性ガスにさらされる可能性があるため、非常に高い着火防止余裕を持たなければなりません。

より低い保護レベルが他のゾーンで適切な場合もあります。Ex ibは通常、爆発性ガスが通常運転中に時々発生する可能性のあるZone 1 / EPL Gb用途に関連します。Ex icは通常、爆発性ガスが通常運転中には発生しにくく、発生しても短時間であるZone 2 / EPL Gc用途に関連します。正しいレベルは、好みではなく危険場所分類によって決まります。

Ex iaは、データシート上でより安全に見えるからではなく、その危険場所がその保護レベルを必要とする場合に選定すべきです。

IEC、IECEx、ATEXの役割

本質安全は、国際および地域の認証体系を通じて説明されることが一般的です。IEC 60079-11は、IEC 60079シリーズの中で本質安全「i」による機器保護を扱う主要な技術規格です。これは、爆発性雰囲気で使用される本質安全機器および関連機器の構造と試験要件を定めています。国際プロジェクトでは、IEC規格に基づく国際適合制度としてIECEx認証が広く用いられます。

ATEXは、爆発性雰囲気で使用される機器および保護システムに関する欧州の規制枠組みです。ガス雰囲気についてはII 1G、II 2G、II 3Gなどの機器グループとカテゴリを用い、異なるゾーン適合レベルに対応します。IECExとATEXの表示は同一ではありませんが、国際市場向け製品では一緒に記載されることが多くあります。

利用者にとって実務上重要なのは、証明書と表示を合わせて読むことです。ある機器にはATEXとIECExの両方の情報が記載されている場合があります。ATEX表示はグループ、カテゴリ、雰囲気タイプを示し、IECEx形式の表示はEx保護概念、ガスグループ、温度等級、機器保護レベルを示します。両者は設置環境と整合していなければなりません。

また、規格は更新されることを理解する必要があります。プロジェクトチームは、現行の適用規格版、地域法規、認証機関または通知機関の文書、証明書条件を確認するべきです。一般的な表示説明は構造理解に役立ちますが、具体的な適用限界については証明書が権威ある情報源です。

調達および設計審査では、規格を装飾的な参照として扱うべきではありません。規格は、製品がどのように評価されたか、どの危険場所に入れるか、どの配線条件が適用されるか、設置者がどの制限を守るべきかを定めます。Ex iaシステムでは、現場配線と関連機器が安全ループ全体に影響するため、特に重要です。

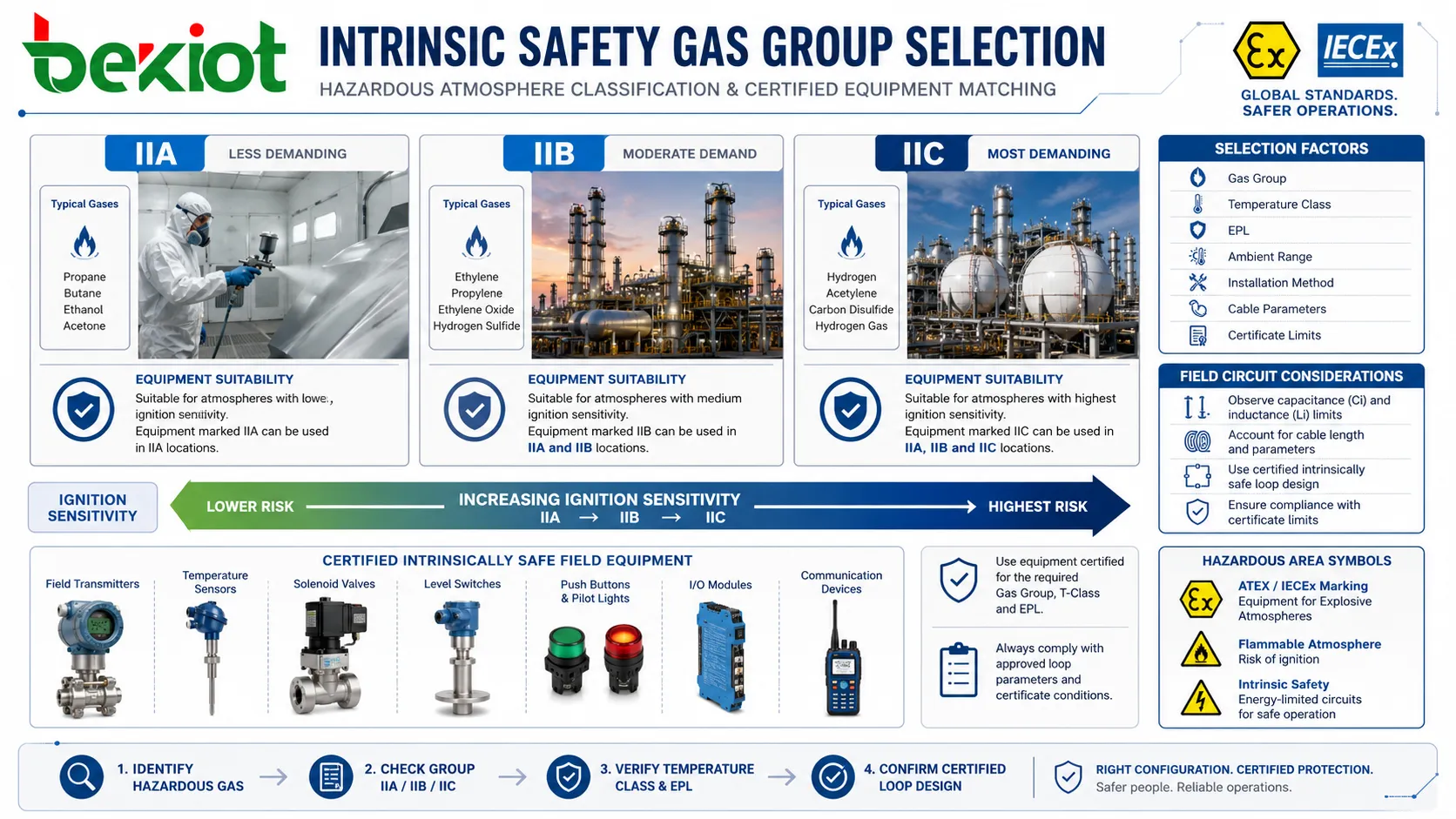

ガスグループ分類と着火感度

ガスグループ分類は、Ex ia機器選定で最も実務的な要素の一つです。爆発性ガスや蒸気は、着火エネルギー、火炎伝播特性、爆発特性が異なります。グループ分類は、機器の保護能力を設置環境のガスリスクに合わせるために用いられます。

地上産業では、ガスグループは一般にIIA、IIB、IICで表されます。IIAは比較的着火しにくいガス、IIBはより厳しいグループ、IICはこれらの中で最も厳しいグループを示します。水素やアセチレンはIICリスクに関連する典型例です。IIC表示の機器は、この分類構造で最も厳しいガスグループに対して評価されています。

ただし、ガスグループだけで選定が完了するわけではありません。温度等級、機器保護レベル、周囲温度範囲、設置方法、ケーブルパラメータ、証明書の制限も確認する必要があります。機器が正しいガスグループであっても、温度等級が不十分であったり、設置がエンティティパラメータを超えたりすれば不適合になります。

実際のプロジェクトでは、ガスグループ情報は危険場所分類文書、プロセス安全分析、安全データシート、または設計仕様から得られます。選定担当者は業種だけで推測すべきではありません。石油化学設備、バッテリーエリア、ガス貯蔵施設、塗装ブース、実験室、海上プラットフォームでは、含まれるガスや保護前提が異なる場合があります。

本質安全の通信および制御回路では、ガスグループは回路に許容される静電容量とインダクタンスの値にも影響します。そのため、ケーブル長とケーブル種類が、ループが認証範囲内に残るかどうかを左右します。Ex iaの選定で製品表示とループ設計の両方が必要になる理由です。

温度等級と熱的着火制御

本質安全は火花防止と結び付けられがちですが、熱的着火制御も同じく重要です。危険雰囲気内に設置される機器は、周囲のガスや蒸気を着火させる表面温度になってはなりません。温度等級は、指定条件下での最大表面温度カテゴリを定義し、危険物質の着火温度より低いことを確認するために用いられます。

温度等級は通常T1からT6で表され、T6は最も低い最大表面温度カテゴリ、T1は最も高いカテゴリを示します。より低い最大表面温度は一般により厳しい条件であり、着火温度が低いガスでは必要になることがあります。正しい温度等級は、機器の種類だけでなく、区域に存在する危険物質によって決まります。

Ex ia回路では、熱挙動は電気エネルギー制限と合わせて評価されます。抵抗、半導体、ヒューズ、電池、コネクタ、保護素子などは、通常状態および定義された故障条件で危険温度に達してはなりません。そのため認証評価では、火花着火リスクと熱着火リスクの両方が検討されます。

周囲温度範囲も重要です。標準的な周囲温度範囲で認証された機器は、高温屋外、冷蔵区域、砂漠環境、海上プラットフォーム、換気の悪い産業用キャビネットには適さない場合があります。設置環境が認証範囲を超えると、温度等級が有効でなくなる可能性があります。

保守作業では、無許可修理、部品交換、換気の妨げ、筐体部品の損傷、未承認アクセサリによって熱安全を損なってはいけません。本質安全は主に回路エネルギーを制限しますが、機器の熱挙動の変化も認証された保護概念に影響します。

機器保護レベルとゾーン適合性

機器保護レベル、すなわちEPLは、機器の保護能力を危険場所リスクに合わせるための構造化された方法です。ガス雰囲気では、一般的なEPLはGa、Gb、Gcです。Gaは非常に高い保護レベル、Gbは高い保護レベル、Gcは比較的低リスクのガス区域向けの強化レベルを示します。Ex iaは、その用途で認証されている場合、通常Gaに関連します。

ゾーン分類は、爆発性雰囲気がどの程度の頻度で発生すると予想されるかを示します。Zone 0は、爆発性ガスが連続的、長時間、または頻繁に存在することを示します。Zone 1は通常運転中に時々存在する可能性を示し、Zone 2は通常運転中には存在しにくく、存在しても短時間であることを示します。

多くの実務解釈では、他の表示条件が一致する場合、Ex ia / GaはZone 0、Zone 1、Zone 2のガス区域に適用可能です。Ex ib / Gbは一般にZone 1およびZone 2に、Ex ic / Gcは一般にZone 2に適用されます。ただし、最終判断は証明書、地域規程、現場の区域分類文書に従う必要があります。

ATEXカテゴリも、ガス雰囲気について1G、2G、3Gなどで同様の適合性を示します。カテゴリ1GはZone 0、2GはZone 1、3GはZone 2に関連します。粉じん雰囲気ではカテゴリとゾーンが異なるため、ガス表示と安易に混同すべきではありません。

EPLとゾーン適合性を理解することで、二つの典型的な誤りを避けられます。一つは、より危険な区域に保護レベル不足の機器を設置することです。もう一つは、完全なループや付属品の適合を確認せずに過剰指定することです。一つの機器に高い保護表示があっても、設備全体が自動的に適合するわけではありません。

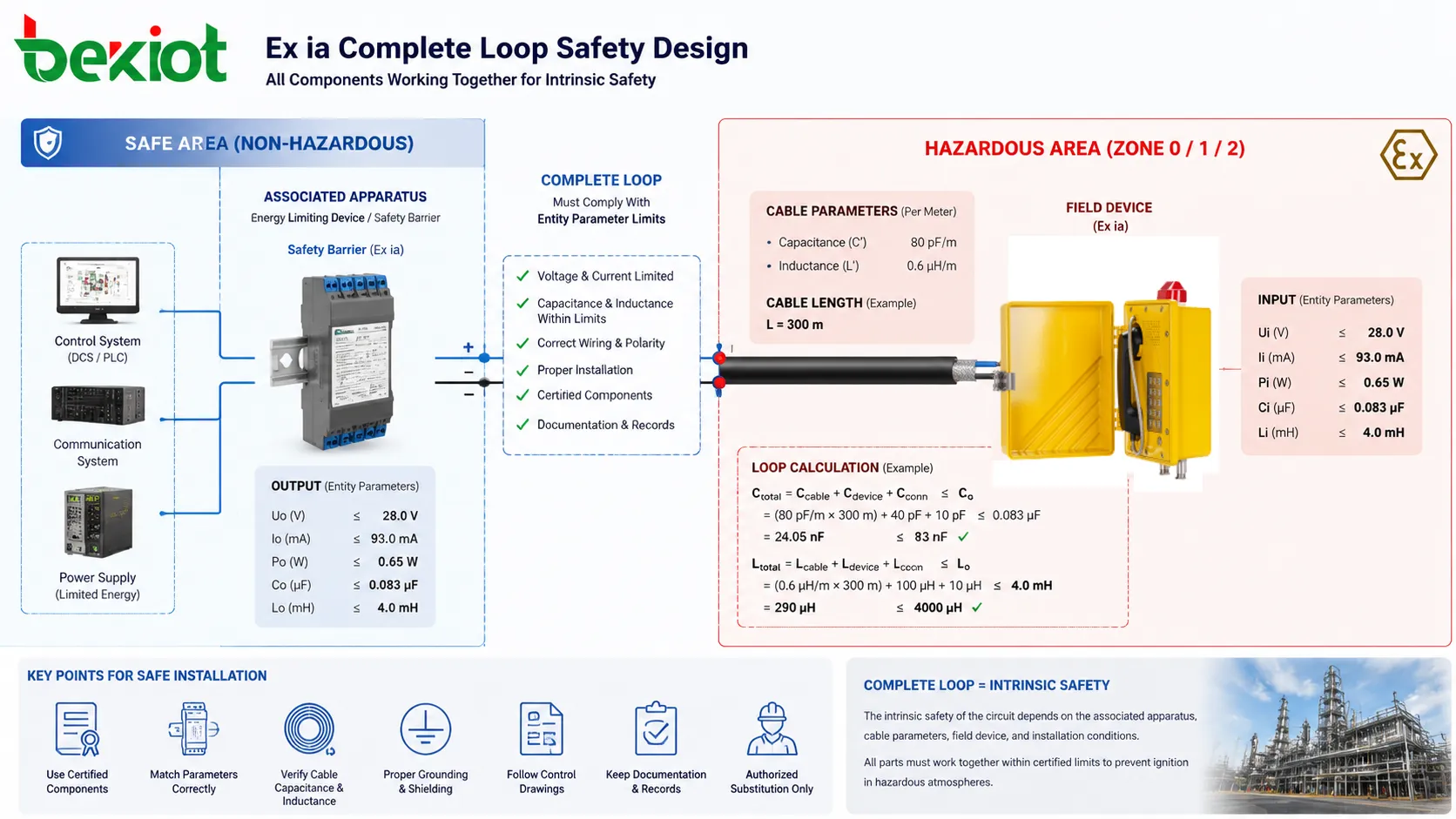

関連機器、バリア、完全ループ安全

本質安全は、フィールド機器そのものだけで決まるとは限りません。多くのEx ia設置では、安全バリア、ガルバニックアイソレータ、本質安全インターフェースモジュール、または認証済みのエネルギー制限機器などの関連機器を使用します。これらは安全区域または別の保護筐体に設置され、危険区域回路へ供給されるエネルギーを制限します。

関連機器は、電圧、電流、電力、静電容量、インダクタンスなどの最大出力パラメータを定義します。フィールド機器は入力パラメータと許容接続条件を定義します。ケーブルは静電容量とインダクタンスを追加します。完全なループは認証された制限内に収まっていなければなりません。ケーブルが長すぎたり電気特性が不適切であったりすると、個々の機器が認証済みでも許容値を超える可能性があります。

このため、本質安全の文書にはエンティティパラメータ、制御図、ループ図、設置注記が含まれることがよくあります。技術者は関連機器の出力パラメータをフィールド機器の入力パラメータと比較し、ケーブルパラメータを計算に含める必要があります。この手順により、設置されたループが本質安全であることを確認します。

実務上、安全な設置には、正しい製品選定、正しいバリア選定、正しい配線、正しい接地、正しい文書管理が必要です。保守担当者は、外観が似ていても未認証の代替品でバリア、ケーブル、機器を交換してはいけません。小さな置き換えでもループの電気特性を変える可能性があります。

完全ループ安全は、Ex iaシステムの最も特徴的な点の一つです。保護等級は機器に貼られた単独のラベルではなく、回路内のすべての構成要素が制御された関係を維持することで成立します。

設置と保守への影響

Ex ia機器の設置では、認証された設置条件に十分注意する必要があります。ケーブル種類、ケーブル長、本質安全回路と非本質安全回路の分離、接地、バリア、端子、筐体への引込み方法は、承認済み設計に従う必要があります。本質安全配線は、エネルギーが制限されているからといって通常の低電圧配線として扱うべきではありません。

本質安全回路と非本質安全回路の分離は重要です。配線が誤って混在すると、非安全回路のエネルギーが本質安全ループに入り込む可能性があります。接続箱、端子台、ケーブルトレイ、制御盤は、設置期間全体を通じて識別と分離が明確に保たれるよう配置する必要があります。

保守作業では認証の完全性を維持しなければなりません。無許可の部品交換、ケーブル延長、筐体改造、コネクタ交換、未承認部品による修理は、保護概念を無効にする可能性があります。機器が損傷した場合は、通常の現場修理ではなく、メーカーの指示と認証条件に従うべきです。

点検では、ラベルの可読性、筐体状態、ケーブルグランド、接地、腐食、機械的損傷、配線分離、バリア状態、文書の一致を確認する必要があります。過酷な現場では、振動、湿気、化学物質、温度サイクルが設置品質に徐々に影響するため、より頻繁な点検が必要です。

運用チームにとって重要なのは、Ex ia機器を認証された安全システムの一部として扱う習慣です。機器、配線、関連機器、文書、保守作業が承認済み設計と一致している場合にのみ、その設置は安全です。

選定時のよくある誤解

よくある誤解の一つは、Ex iaであればすべての危険場所に適用できると考えることです。Ex iaは高レベルの本質安全概念ですが、適合性はガスグループ、温度等級、機器グループ、EPL、周囲温度範囲、証明書制限に依存します。Ex ia表示の機器でも、特定のガスや環境条件には不適合となる場合があります。

もう一つの誤解は、本質安全を耐圧防爆と同じものとして扱うことです。耐圧防爆は筐体内部の着火を許容しつつ、火炎が周囲に伝播しないようにします。本質安全はエネルギーを制限して着火そのものを防ぎます。これは異なる保護概念であり、設置と保守の要件も異なります。

三つ目の誤りは、完全なループを無視することです。ユーザーは認証済みフィールド機器を選んでも、不適切なバリアやケーブルで接続してしまうことがあります。本質安全では、インターフェースと配線も安全計算の一部です。適合製品を不適合ループで使うと、不適合な設置になります。

また、低電力であれば自動的に本質安全だと考える人もいます。これは正しくありません。本質安全には認証された設計、試験、文書が必要です。低電圧機器は自動的にEx iaになるわけではなく、関連規格に基づく評価と適切な表示が必要です。

最後に、区域分類が低い保護レベルで十分な場合でもEx iaを過剰指定することがあります。より高いレベルの使用が許容される場合もありますが、コスト増や機器選択の制限につながることがあります。選定は最高等級への一般的な好みではなく、危険場所分類と工学的要求に基づくべきです。

よくある質問

危険場所では常にEx iaが必要ですか？

いいえ。Ex iaは通常、Zone 0のガス環境のように最高の本質安全レベルが必要な場所で使用されます。Zone 1またはZone 2では、危険場所分類、ガスグループ、温度等級、証明書、地域規制により、他の保護レベルが許容される場合があります。

Ex ia機器を現場で修理できますか？

メーカーと認証条件がその修理方法を許可している場合に限られます。無許可修理、部品交換、筐体改造は保護概念を無効にする可能性があります。多くの認証機器は、管理された修理手順または交換を必要とします。

Ex iaは防水または耐腐食を意味しますか？

いいえ。Ex iaは着火リスクに対する本質安全保護を意味します。防水、防じん、耐腐食、耐衝撃は別の機械的または環境的な等級です。設置環境に応じて、追加のIP等級、材料、筐体適合性が必要になる場合があります。

本質安全でケーブルパラメータが重要なのはなぜですか？

ケーブルは回路に静電容量とインダクタンスを追加します。これらの値がループの認証限界を超えると、蓄積エネルギーが承認された本質安全設計に対して大きすぎる可能性があります。そのため、ケーブル種類と長さをループ検証に含める必要があります。

Ex ia機器を選定する前に何を確認すべきですか？

危険ゾーン、ガスまたは粉じんグループ、温度等級、必要なEPLまたはカテゴリ、周囲温度、証明書範囲、エンティティパラメータ、関連機器、設置方法、保守要件を確認します。製品名だけでなく、システム全体が分類されたリスクに適合している必要があります。
