なぜ1本の接続だけでは不十分なことが多いのか

多くのシステムは継続的なアクセスを前提に設計されている。サーバーは到達可能であり続け、コントローラーはデータ交換を続け、監視端末は状態を報告し、通信装置は管理プラットフォームと接続していなければならない。このような環境では、ポートは単なる接続口ではなく、サービス経路の一部である。

1つのポートだけを使う場合、一般的な障害でも運用が止まる。ケーブルの損傷、スイッチポートの故障、ネットワークモジュールの不安定化、コネクタの緩み、設定変更による遮断、保守作業による一時切断などがある。二次経路がなければ、小さな局所障害が全体停止につながる。

デュアルポート冗長は、この弱点を補うために、1つのサービスまたは装置に2つの利用可能な接続点を用意する。2つ目のポートは飾りではなく、フェイルオーバー、リンク保護、負荷分散、ネットワーク分離、保守柔軟性、経路多様化に使われる。

基本的な考え方は、サービスを単一の物理接続や論理接続に依存させないことである。主経路が使えなくなったとき、準備済みの別経路で運用を続けられるようにする。これにより、ポート単位の障害がシステム障害へ拡大する可能性を下げられる。

基本的な動作ロジック

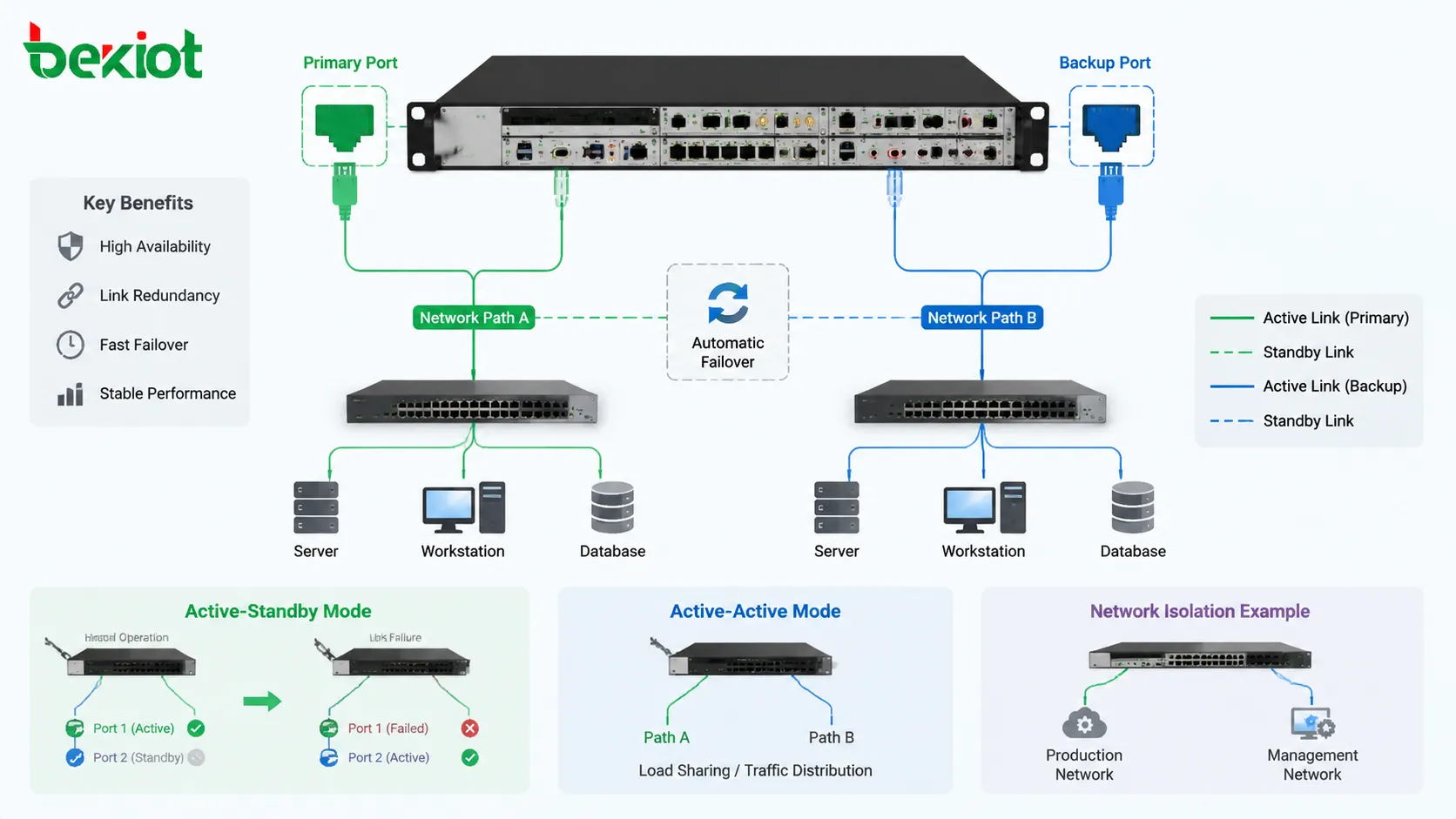

デュアルポート冗長では、装置を2つのポート、2本のケーブル、2つのスイッチインターフェース、2つのネットワーク経路、または2つの通信チャネルに接続することが多い。そのうえで冗長化メカニズムが、正常時と障害時の両ポートの動作を決める。

アクティブ・スタンバイ方式では、通常時は一方のポートがトラフィックを運び、もう一方は予備として待機する。アクティブポートに障害が発生すると、待機ポートが引き継ぐ。この方式は、単純な継続性と予測しやすい通信経路を重視する場合に適している。

アクティブ・アクティブ方式では、両方のポートを同時に使うことがある。プロトコルや設定によって、トラフィックを分散したり、サービス種別で分けたり、フロー単位でバランスしたりする。帯域利用率は上がるが、ループ、パケット順序、非対称ルーティング、障害解析に注意が必要である。

一部のシステムでは、2つのポートを直接のフェイルオーバーではなくネットワーク分離に使う。たとえば、一方を本番ネットワークに、もう一方を管理ネットワークに接続する。この設計は安全性とアクセス制御を高めるが、システムが対応しなければ自動切替にはならない。

システム設計における主な特徴

第一の特徴は経路バックアップである。第二ポートは、第一経路が利用できないときの別通信経路を提供する。ただし、バックアップ経路も接続、設定、試験、監視されていなければ完全な継続性は保証されない。

第二の特徴はリンク状態の把握である。実用的な設計では、ポートが起動中、停止中、不安定、またはリンクアップ表示だけで通信できない状態かを判断できる必要がある。物理リンク検出だけでは、上位ルーティング、VLAN、ゲートウェイ、アプリ接続の障害を見逃すことがある。

第三の特徴は制御された切替である。フェイルオーバーはランダムであってはならない。優先ポート、切替条件、検出時間、自動復旧、元ポートへの戻し方を定義する必要がある。不適切な切替はフラッピングと不安定化を招く。

第四の特徴は設定の整合性である。2つのポートが同じサービス経路を提供するなら、VLAN、IPアドレス、ルーティング、ファイアウォール、アクセス権、サービス方針が両側で一致していなければならない。不完全な予備ポートは実障害時に使えない。

第五の特徴は状態の可視化である。運用者は、どちらのポートがアクティブか、待機経路が健全か、いつ切替が発生したか、エラーが増えているかを確認できる必要がある。監視のない冗長は誤った安心感を生む。

一般的な動作モード

システムによってデュアルポートの使い方は異なる。正しいモードは、機能、ネットワーク構成、許容リスク、保守要件によって決まる。すべての2ポート装置を同じものとして扱うことは設計上の誤りである。

アクティブ・スタンバイは、重要だが保守的なシステムでよく選ばれる。トラフィック構造を複雑にせず、障害時の動作も理解しやすい。待機ポートは通常時には静かだが、主経路故障時に価値を発揮する。

アクティブ・アクティブは、両ポートを安全に同時利用できる場合に適している。スループット向上やサービス分離が可能だが、ルーティング、トラフィック対称性、スイッチ動作、解析手順への注意が必要である。

ネットワーク分離を冗長化と混同してはならない。装置にサービス用ポートと管理用ポートがあっても、管理ポートが本番トラフィックを引き継ぐとは限らない。冗長設計と呼ぶ前に、実際の障害時動作を確認すべきである。

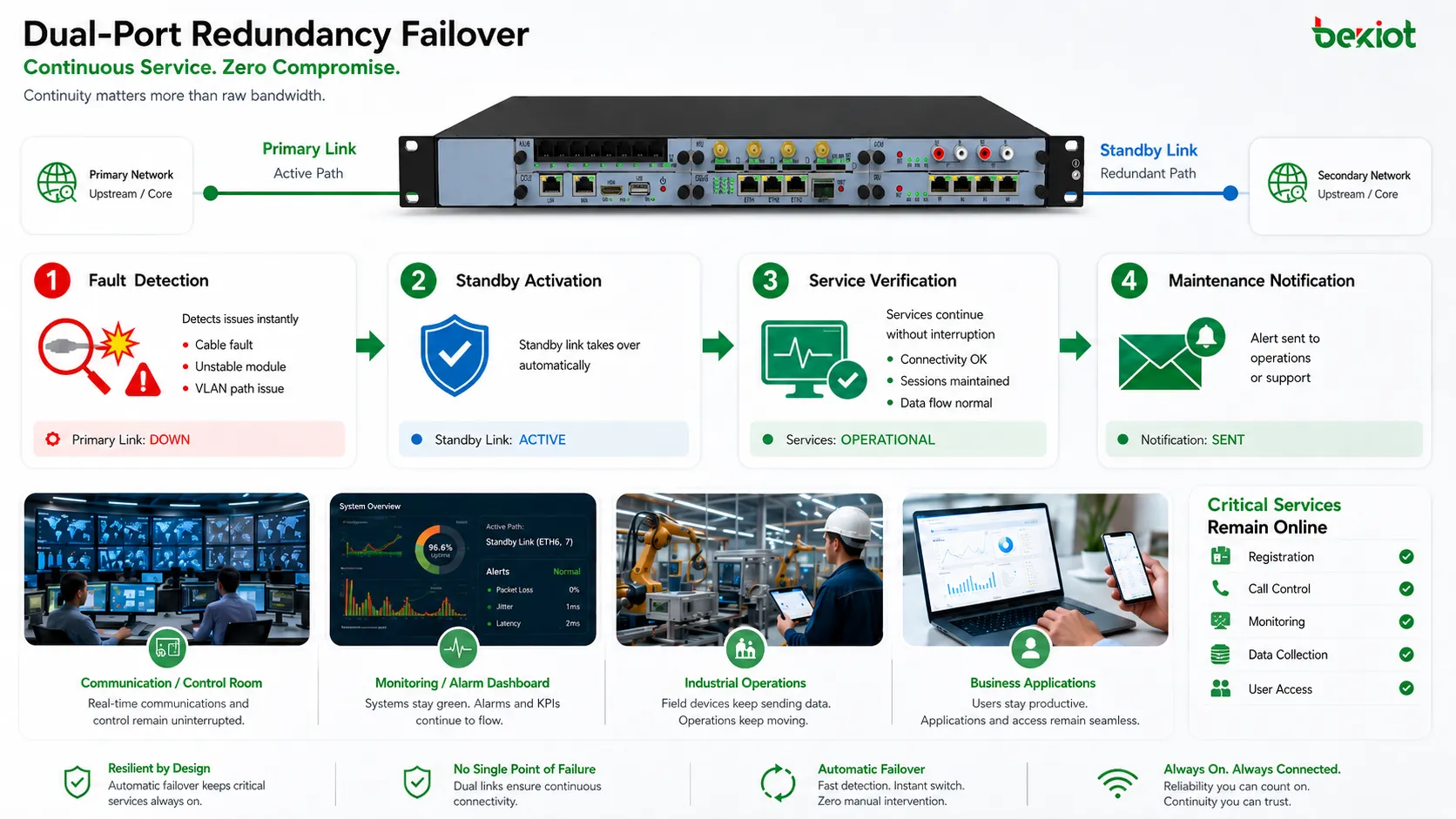

フェイルオーバーはどう行われるべきか

フェイルオーバーは多くのデュアルポート設計で最も重要な動作である。障害または利用不能になったポートから予備ポートへトラフィックを移す処理を指す。良いフェイルオーバーは、十分に速く、不要な切替を避けるほど安定し、保守担当者に見える必要がある。

切替のきっかけは、物理リンク断、ハートビート失敗、ゲートウェイ到達不能、サービス通信失敗、または手動操作である。物理断は検出しやすいが、すべての障害を表すわけではない。装置から最初のスイッチまでは接続していても、その先の上位ネットワークが停止していることがある。

検出時間はアプリケーションの要件に合わせる必要がある。数秒の中断を許容できるシステムもあれば、より高速な切替が必要なシステムもある。音声、監視アラーム、産業データ、リアルタイム制御は、通常のファイル転送やバックグラウンド処理より敏感である。

切替後、システムは予備経路で通信を続ける必要がある。設計によって既存セッションが維持、再接続、再開始される。ポート冗長は経路可用性を高めるが、アプリケーションの継続性をすべて自動的に解決するわけではない。

復旧時の動作も重要である。元のポートが戻ったとき、システムは予備経路に残るか、優先経路へ戻るかを選ぶ。自動復帰は設計を元に戻すが、新たな中断を起こすこともある。重要環境では手動復帰が適する場合がある。

日常運用における信頼性の利点

最も直接的な利点は、局所的な接続障害による停止時間を減らせることである。ケーブル損傷、コネクタ緩み、ポート故障、スイッチインターフェース問題、誤抜線があっても、予備経路が健全ならサービスを直ちに止めずに済む。

保守作業への耐性も高まる。ネットワーク担当者は、スイッチ交換、ケーブル移動、ポート調整、ファームウェア更新、回線試験を行うことがある。単一接続では停止が必要でも、デュアルポートでは一方を保守しながらもう一方で接続を維持できる場合がある。

2つのポートは運用上の安心感も高める。1つのリンク問題が必ずしも全体障害を意味しないと分かるからである。これは監視基盤、通信サーバー、産業ゲートウェイ、セキュリティ機器、データ収集システム、制御室装置に重要である。

信頼性向上は技術面だけの利点ではない。リンク障害が即座に停止へつながらなければ、保守担当者は原因調査、機器交換、ログ確認、計画修理を落ち着いて行える。

重要サービスにおける継続性の価値

重要サービスでは、純粋な帯域幅より継続性が価値を持つことが多い。高速でなくても、安定して利用できることが必要である。中断コストが追加リンクのコストを上回るため、デュアルポート冗長が採用される。

通信システムでは、ポート障害が登録、呼制御、シグナリング、メディア伝送、指令アクセス、プラットフォーム管理に影響する。監視ではアラームやカメラアクセスが止まり、産業ではデータ収集や制御命令が遅れる。業務基盤ではユーザーや連携アプリが止まる。

継続性は装置ポートだけでなく、経路全体に依存する。良いデュアルポート環境では、2つの経路が同じ弱点を共有しないようにする。両方が同じスイッチ、電源、ケーブル経路、上位障害ドメインに接続されていれば、冗長性は限定的である。

小さいが影響の大きい障害で、この利点は明確になる。スイッチの1ポートだけが故障する、現場作業でケーブルが傷む、光モジュールが不安定になる、ネットワーク変更が特定VLANに影響する。第二ポートは別の接続手段を提供する。

性能とトラフィック管理の利点

冗長化は主に可用性のためだが、デュアルポートはトラフィック管理にも役立つ。設計によっては、サービス通信を一方のポート、管理通信をもう一方のポートに分けられる。これにより運用データと管理アクセスの競合を減らせる。

トラフィック分離は予測可能性を高める。監視、設定、バックアップ、ログ収集、保守アクセスは一時的な負荷を発生させる。リアルタイムデータと同じ経路を使うと遅延やパケット損失に影響するため、分離されたポートは異なるポリシーを適用しやすい。

アクティブ・アクティブやリンクアグリゲーションでは、利用可能容量が増えることもある。単一物理インターフェースでは足りない場合、多数のユーザー、装置、データストリームを扱う場合に有用である。ただし効果は方式と分散ルールに依存する。

この利点を過大評価してはいけない。デュアルポート設計の中には、冗長だけを提供し帯域を増やさないものもある。アグリゲーションもセッションやフロー単位で分配することが多く、単一接続が単純に2倍速くなるとは限らない。

産業環境での適用価値

産業現場には長いケーブル経路、電気的干渉、温度変化、振動、粉じん、湿度、頻繁な保守がある。ネットワーク経路は盤、工場、屋外、機械エリア、無人局を通ることも多い。このような環境では物理接続の信頼性が実運用上の課題になる。

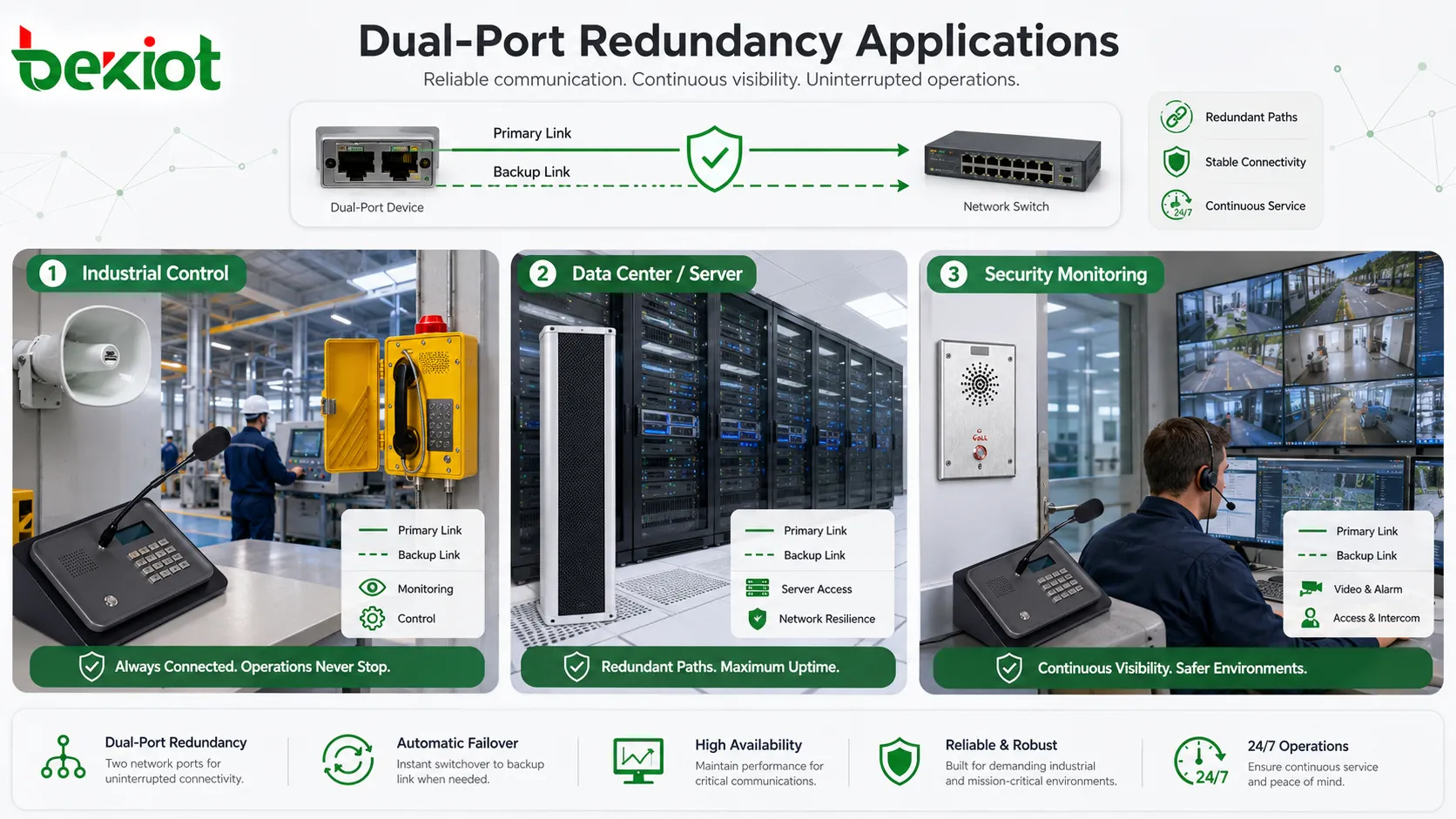

デュアルポート冗長は、産業用スイッチ、コントローラー、ゲートウェイ、サーバー、データ収集装置、監視端末、通信装置に有効である。1つのポートまたは経路が故障しても、第二経路が中央平台やローカル制御システムとの通信を維持する。

産業用途では障害箇所の特定も重要である。通信が途切れたとき、問題が装置ポート、ケーブル、スイッチ、上位ネットワーク、電源、アプリ層のどこにあるかを判断する必要がある。状態報告のある冗長設計は切り分けを早める。

遠隔産業拠点では、冗長化の価値がさらに高い。技術者を現地に送るには時間がかかる。第二ポートでオンライン状態が保てれば、遠隔診断を続け、即時派遣を避け、停止時間を減らせる。

通信・指令システムでの適用価値

通信および指令システムでは、通話、アラート、ページング、インターコム、指揮通信が必要時に動作することが求められる。装置がIP伝送や集中管理に依存する場合、単一ネットワーク接続は弱点になる。

デュアルポート冗長は、通信サーバー、指令卓、IP端末、ゲートウェイ、管理システムの間の接続を保護する。片方のリンクが使えなくなっても、システム構成によっては予備リンクがシグナリング、端末登録、管理可視性、メディア関連通信を維持できる。

指令環境では、サービス中断がオペレーターと現場要員の連携に影響する。短時間の停止でも、緊急対応、生産調整、交通管理、施設警備で混乱を招く。冗長ポートは単純なネットワーク障害が業務通信を止める可能性を下げる。

音声やリアルタイム通信では、フェイルオーバー時のセッション挙動を考慮する必要がある。一部の通話やセッションは経路切替後に再接続が必要になる。目標は中断を最小化し、迅速にサービスを復旧することである。

データセンターとサーバールームでの適用価値

データセンターやサーバールームでは、サーバー、ストレージ、ファイアウォール、ルーター、スイッチ、管理コントローラー、仮想化ホストでデュアルポート冗長がよく使われる。目的は、1つのインターフェースやアクセススイッチを停止点にしないことである。

サーバーは2枚のNICを使ってボンディング、チーミング、フェイルオーバーを構成できる。ストレージは複数経路でディスクやストレージネットワークへのアクセスを維持する。管理ポートをサービス用ポートと分離すれば、保守中でも機器へ到達できる。

大きな利点は保守の柔軟性である。ネットワーク機器には、ファームウェア更新、ケーブル交換、モジュール変更、スイッチ移行が必要になる。冗長接続があれば、一方を変更している間も他方を稼働させられる。

ただし、データセンターの冗長性は複数層で設計する必要がある。2つのポートだけでは、同じアクセススイッチ、同じラック電源、同じ集約経路、同じルーティングポリシーの障害を防げない。真の耐障害性には多様性が必要である。

セキュリティ・監視プラットフォームでの適用価値

セキュリティと監視システムは、継続的な可視性に依存している。カメラ、入退室コントローラー、警報盤、侵入検知、周界装置、監視サーバーは、リアルタイム把握とイベント記録のため接続を維持しなければならない。ネットワーク断は死角を生む。

デュアルポート冗長は、中央監視サーバー、録画ストレージ、セキュリティゲートウェイ、入退室コントローラー、指令端末などの重要ノードを保護できる。主リンクが故障しても、予備ポートが監視ネットワークまたは管理平台との接続を維持する。

大規模施設では、利点は全停止を防ぐことだけではない。冗長ポートは映像トラフィックと管理トラフィックを分離し、混雑を減らし、サービスネットワーク問題時にも設定アクセスを残せる。信頼性と保守性の両方が向上する。

セキュリティシステムでは監査とイベント記録も重要である。ポート切替が発生した場合、そのイベントは記録されるべきである。映像喪失、警報遅延、入退室中断がネットワーク経路によるものかを判断できる必要がある。

無視してはならない導入ルール

第一のルールは、見かけだけの冗長を避けることである。2つのポートが同じスイッチ、同じ電源、同じケーブルトレイ、同じ上位経路に接続されていれば、2本のローカルリンクはあっても完全な経路多様性はない。ケーブルやポート障害には役立つが、共通障害には弱い。

第二のルールは、継続性が必要な場合、両経路の設定を一致させることである。VLAN、IP、ゲートウェイ、ファイアウォール、ルーティング、品質設定、権限を両側で確認する。必要な通信を通せない予備リンクは本当の予備ではない。

第三のルールは、切替動作を定義することである。どちらが主、どちらが予備、障害をどう検知し、どう復旧し、自動か手動か、イベントをどう通知するかを明確にする。未定義の動作は障害解析を難しくする。

第四のルールは、依存する前に試験することである。導入時と保守時に、主リンク切断、アラーム確認、トラフィック復旧、アプリ再接続、通常状態への復帰を検証する。

第五のルールは、設計を文書化することである。ポート名、ケーブルラベル、スイッチポート、VLAN、IPアドレス、冗長モード、フェイルオーバールール、復旧手順を記録しておく。緊急時の誤操作を防げる。

監視と保守の要件

デュアルポート冗長は、他の信頼性メカニズムと同じように保守されるべきである。待機経路を一度も確認しなければ、静かに故障している可能性がある。主ポート故障時に、無効なスイッチポート、誤ったVLAN、期限切れ証明書、ケーブル損傷、変更された経路が原因で予備が動かないことがある。

監視対象には、リンク状態、エラーカウンター、パケット損失、ポート速度、デュプレックス、切替イベント、インターフェース利用率、装置ログを含めるべきである。高度なシステムでは、ハートビート、ゲートウェイ到達性、サービスチェック、セッション状態も監視する。

保守担当は、アクティブポートだけでなく両方のポートを確認する必要がある。実務では、トラフィックを運ぶポートに注意が集中し、バックアップリンクが見落とされがちである。時間が経つと、待機側は古くなり、切断され、文書化されず、誤設定になる。

定期試験は慎重に計画する。冗長試験が不要なサービス中断を起こしてはならない。予定し、通知し、戻しを意識して実施する。目的は保護能力の確認であり、新しいリスクを作ることではない。

よくある誤解

1つ目の誤解は、2つのポートがあれば常に高可用という考えである。これは正しくない。2つ目のポートは管理、診断、ブリッジ、ネットワーク分離専用かもしれない。高可用性は対応モード、設定、トポロジー、切替動作に依存する。

2つ目の誤解は、冗長化が速度を自動的に2倍にするという考えである。多くのアクティブ・スタンバイでは、通常時に1ポートだけが通信する。リンクアグリゲーションでも、単一セッションが合計帯域を使えるとは限らない。

3つ目の誤解は、予備経路に日常的な注意が不要という考えである。予備経路は健全であって初めて役に立つ。放置された待機リンクは隠れた障害になる。冗長は可視化され、監視され、定期的に検証されるべきである。

4つ目の誤解は、ポート冗長がシステム全体の冗長を置き換えるという考えである。デュアルポートは通信経路の一部を守るだけで、冗長電源、待機サーバー、データベース複製、バックアップ回線、災害復旧、アプリフェイルオーバーを代替しない。

設計が有効かどうかを評価する方法

有効な設計は、実務的な質問に答えられる。どの障害を防ぐのか、通常時にどちらがアクティブか、アクティブリンクを外すと何が起こるか、トラフィックはどれくらいで戻るか、ユーザーへの影響はあるか、アラームは出るか、運用者はアクティブ経路を見られるか。

設計は現実的な障害シナリオで試験する必要がある。ケーブルを抜く試験は有用だが、上位スイッチ障害、VLAN誤設定、ゲートウェイ喪失、ルーティング障害、サービスレベルタイムアウトを必ずしも再現しない。重要なシステムほど試験を丁寧にする。

有効性は、サービス継続性、フェイルオーバー時間、復旧安定性、エラー率、運用者の可視性、保守のしやすさで評価できる。速く切り替わってもフラッピングが多ければ有効ではなく、リンクが生きていてもアプリセッションが切れるなら調整が必要である。

良い設計は、緊張した状況でも理解しやすい。運用者はどちらのポートがアクティブか推測しなくてよく、技術者はケーブルを盲目的に追わずに済み、ログは出来事を示し、文書は現場と一致している。単純さと可視性は信頼性の一部である。

最終レビュー

デュアルポート冗長の価値は、単一の物理または論理接続への依存を減らすことにある。主な特徴は、経路バックアップ、制御されたフェイルオーバー、状態可視化、設定整合性、そしてアクティブ・スタンバイ、アクティブ・アクティブ、集約、ネットワーク分離などのモードを利用できる点である。

中断コストが高い、応答時間が重要、保守中もサービスを止められない環境で、適用効果は特に大きい。産業システム、通信平台、データセンター、監視ネットワーク、セキュリティ基盤は、適切な計画、試験、保守によって大きな恩恵を受ける。

重要なのは、2つのポートだけでは信頼性は生まれないということである。本当の価値は、正しいトポロジー、経路多様性、一致した設定、明確な切替規則、定期試験、継続監視によって実現される。

FAQ

デュアルポート冗長はリンクアグリゲーションと同じですか？

同じではない。リンクアグリゲーションは2つ以上のポートを使う一方式であり、デュアルポート冗長にはアクティブ・スタンバイ、ネットワーク分離、二重アップリンクなども含まれる。集約はリンクの論理グループ化、冗長は経路故障時の継続性を重視する。

第二ポートは常に帯域幅を向上させますか？

いいえ。アクティブ・スタンバイでは、予備ポートは通常時にトラフィックを運ばないことがある。帯域向上は、アクティブ・アクティブやリンクアグリゲーションの対応、そして実際の分散方式に依存する。

導入時の最大リスクは何ですか？

最大のリスクは、見かけだけの安心である。2本のケーブルが接続されていても、予備経路が誤設定であったり、同じ障害点を共有していたり、試験されていなかったりする。冗長は仮定ではなく検証が必要である。

2つのポートは同じスイッチに接続すべきですか？

目的とするリスクによる。同じスイッチはローカルのケーブルやポート障害には有効だが、スイッチ故障には無力である。より強い耐障害性には、構成が許す限り別スイッチまたは別経路を使う。

待機経路はどのくらいの頻度で試験すべきですか？

間隔はシステム重要度、保守方針、運用リスクによって決まる。重要システムでは、リンク状態、トラフィック復旧、アラーム、アプリ動作、文書の正確性を定期保守に含めるべきである。
