ループ電流とは、機器、回線、センサー、端末などが電気的な経路を閉じたとき、閉回路の中を流れる電流のことです。通信システムや制御システムでは、回線状態の表示、現場機器への給電、アナログ値の伝送、回路監視、または電気経路が有効であることの確認に使われます。

この用語は複数の実用分野で使われます。アナログ電話では、電話機がオフフックになると加入者線にループ電流が流れ、交換機、PBX、ゲートウェイが回線使用中を検出します。産業計装では、4–20 mAの電流ループがセンサーの測定値をコントローラーへ送ります。警報・安全システムでは、回路が正常、開放、短絡、または作動状態かを監視するためにも使われます。

意味を持つ閉じた経路

電流は完全な経路がある場合にのみ流れます。この単純な原理は、電流の有無や値が情報を表せるため、実際のシステムでは重要です。機器は電流の挙動を見ることで、回線が待機中、動作中、故障中、または測定信号を運んでいるかを判断できます。

アナログ電話システムでは、受話器が置かれているとき、回線は通常アイドル状態です。ユーザーが受話器を上げると回路が閉じ、回線に電流が流れます。この変化により、局側、PBX、またはアナログゲートウェイはユーザーがサービスを要求していることを知り、発信音の提供、番号受信、呼のルーティング、通話状態の監視を行えます。

産業設備や建物設備では、同じ基本原理が別の形で使われます。センサーはループ電流を調整して温度、圧力、液位、流量、位置、ガス濃度を表します。制御盤はループ電流を監視して現場配線の健全性を確認します。電流は電気量であると同時に、システム状態を示す信号になります。

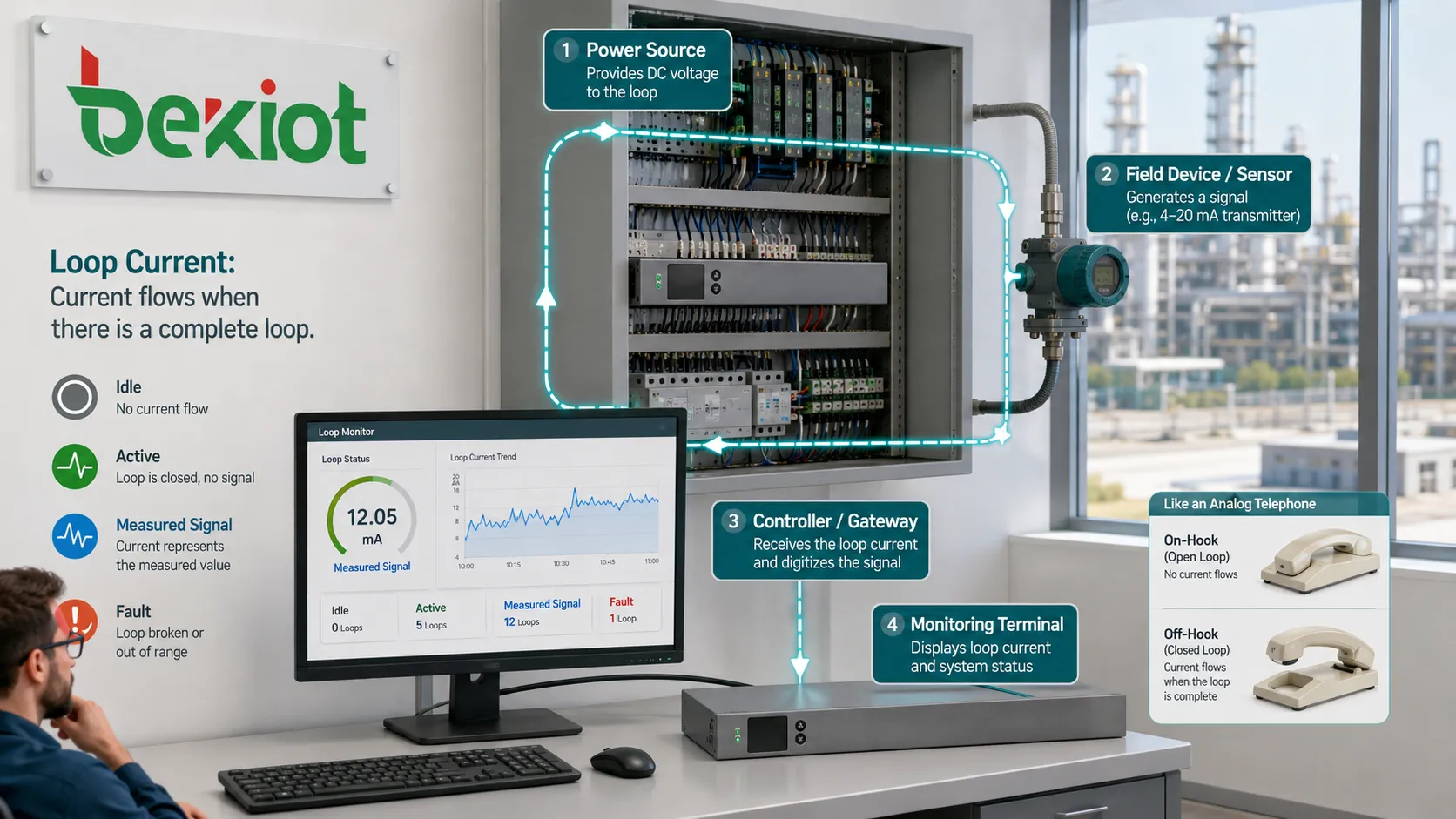

回路が動作状態になる仕組み

電源

ループには電気エネルギーの供給源が必要です。電話では、局側のラインカード、PBXポート、アナログ電話アダプター、ゲートウェイインターフェースが電源になり得ます。産業計装では、ループ電源、コントローラー入力カード、信号調整器、または変送器電源が使われます。

利用可能な電圧は、ケーブル抵抗、機器負荷、保護部品、入力回路を含む全ループに必要電流を流せるだけ十分でなければなりません。電源が弱いと、長いケーブルではループが不安定になったり、動作しなくなったりします。

負荷と現場機器

接続された機器はループエネルギーの一部を制御または消費します。電話機、アナログ端末、センサー変送器、リレー入力、警報接点、測定機器などがループの一部になります。そのインピーダンスや内部電子回路が電流の流れ方に影響します。

たとえば、アナログ電話はオフフック時に回線状態を変えます。4–20 mA変送器は測定対象のプロセス値に応じて電流値を変えます。警報ループは接点が開閉すると状態が変化します。

戻り経路

戻り経路は回路を完成させます。導体が断線、切断、腐食、または誤って端末処理されていると、電流は正常に流れません。症状として、発信音がない、センサー値が読めない、開放ループ警報、現場機器のオフライン表示などが出ます。

ループシステムは導通に依存するため、配線品質が非常に重要です。端子の緩み、コネクターの酸化、絶縁損傷、水の侵入、粗い接続は、診断しにくい間欠故障を引き起こします。

監視入力

受信側は電流、電圧降下、または状態変化を検出します。PBXはオフフック電流を検出し、PLCのアナログ入力は電流を測定値へ変換します。警報盤は回路が正常か異常かを評価します。

監視入力はループの種類に合っていなければなりません。電流ループセンサーを誤った入力範囲に接続したり、極性を間違えたり、入力負荷を超えたりすると、誤読や機器損傷の原因になります。

実システムでの一般的な形態

電話加入者ループ

従来のアナログ電話では、ループ電流は回線監視の中心です。電話がオンフックのとき、回路は通常の通話電流を引き込みません。ユーザーが受話器を上げるとループが閉じて電流が流れ、交換機またはPBXがその状態を検出して呼処理を始めます。

この原理は、アナログ電話がVoIPゲートウェイ、ATA、エレベーター電話、非常電話、ホテル客室電話、FAX、旧式PBXポートに接続される場合にも有効です。中核ネットワークがIP化されていても、アナログポートはループ挙動に依存します。

4–20mA計装

4–20 mA電流ループは産業測定で広く使われます。変送器は測定値に比例した電流を出力し、一般に4 mAが測定範囲の下限、20 mAが上限を表します。

この方式は、長距離ケーブルで電圧信号より電圧降下の影響を受けにくい点が評価されています。また、0 mA付近の値は有効な低値ではなく、開回路、変送器故障、配線問題を示すことがあるため、故障検出にも役立ちます。

警報監視回路

警報盤や安全システムは、監視付きループで開回路、短絡、正常状態、警報状態を検出できます。終端抵抗、電流しきい値、入力監視により、実際の作動と配線故障を区別できます。

これは、防犯、火災警報、非常呼出、入退室管理、施設監視に重要です。緊急時の前に配線の健全性が分かっている必要があるためです。

制御およびリレーループ

制御回路では、リレー励磁、入力起動、表示灯駆動、または指令経路の確認にループ電流を使います。単純なシステムではスイッチがループを閉じ、負荷がオンになります。複雑なシステムでは、コントローラーやソフトウェアがループ状態を読み取ります。

このようなループは、産業機械、ビルオートメーション、ポンプ制御、照明盤、現場信号回路で一般的です。

導入時に有用な理由

実用上の利点の一つは単純さです。1つのループで電源と信号を分かりやすく運べるため、導体数を減らし、現場配線の理解を容易にします。多くのアナログおよび産業システムでは、電流そのものがメッセージになります。

もう一つの利点は監視性です。システムは回路が動作中、待機中、切断、短絡、または予想範囲外かを検出できます。これにより、技術者は回線故障を特定しやすくなり、オペレーターは現場機器の健全性を把握できます。

適切に設計されていれば、電流ベースの信号は長距離でも有効です。計装では、電流ループは多くの電圧信号よりケーブルの電圧降下に強く、電話では、ループ監視が単純な電気状態で大量の加入者線を管理することを可能にしました。

ループ電流の価値は、電気的導通を運用情報へ変える点にあります。つまり、動作中、待機中、測定済み、故障、作動、監視中という状態を表せます。

設置前の設計要素

電圧予算

ループ電源は回路全体に十分な電圧を供給する必要があります。設計者はケーブル長、導体抵抗、機器の電圧降下、入力負荷、保護部品、温度影響を考慮する必要があります。

電圧余裕が小さすぎると、ベンチ試験では動作しても、実際のケーブルが長い、または接続負荷が大きいことで設置後に失敗することがあります。

電流範囲

想定される電流範囲は受信機器に合っていなければなりません。電話ポート、アナログ入力、リレー入力、警報盤、センサー受信器は、それぞれ異なる電流挙動を前提にする場合があります。

誤った入力範囲を使うと、誤状態、測定誤差、電子部品の損傷につながります。プロジェクト文書には、通常、警報、故障、最大電流値を明確に記載する必要があります。

極性

一部の電流ループは極性に敏感です。特に、能動電子回路、ダイオード、サージ保護器、電源付き変送器を使う場合です。極性を逆にすると機器が動作しない、または値が不安定になることがあります。

試運転時には極性を確認する必要があります。色分け配線は役立ちますが、ケーブル対が複数箇所で延長または接続されることがあるため、現場確認は依然として重要です。

ケーブル抵抗

長いケーブルは抵抗を増加させます。電流ループでは、この抵抗が電圧降下を生みます。電源がその降下を補えない場合、ループは必要な電流に達しません。

導体サイズを大きくする、配線経路を短くする、適切な電源電圧を選ぶ、入力負荷を正しく選定することが、長距離での信頼性を向上させます。

絶縁と接地

接地と絶縁はノイズ性能と安全性に影響します。産業現場では、接地電位差が不要な電流経路を作ることがあります。通信システムでは、不適切な接地がハム音、ノイズ、サージリスクを引き起こします。

厳しい環境や長距離配線では、絶縁モジュール、サージ保護器、適切なボンディング、慎重なシールド端末処理が必要になる場合があります。

安定運用のための保守ポイント

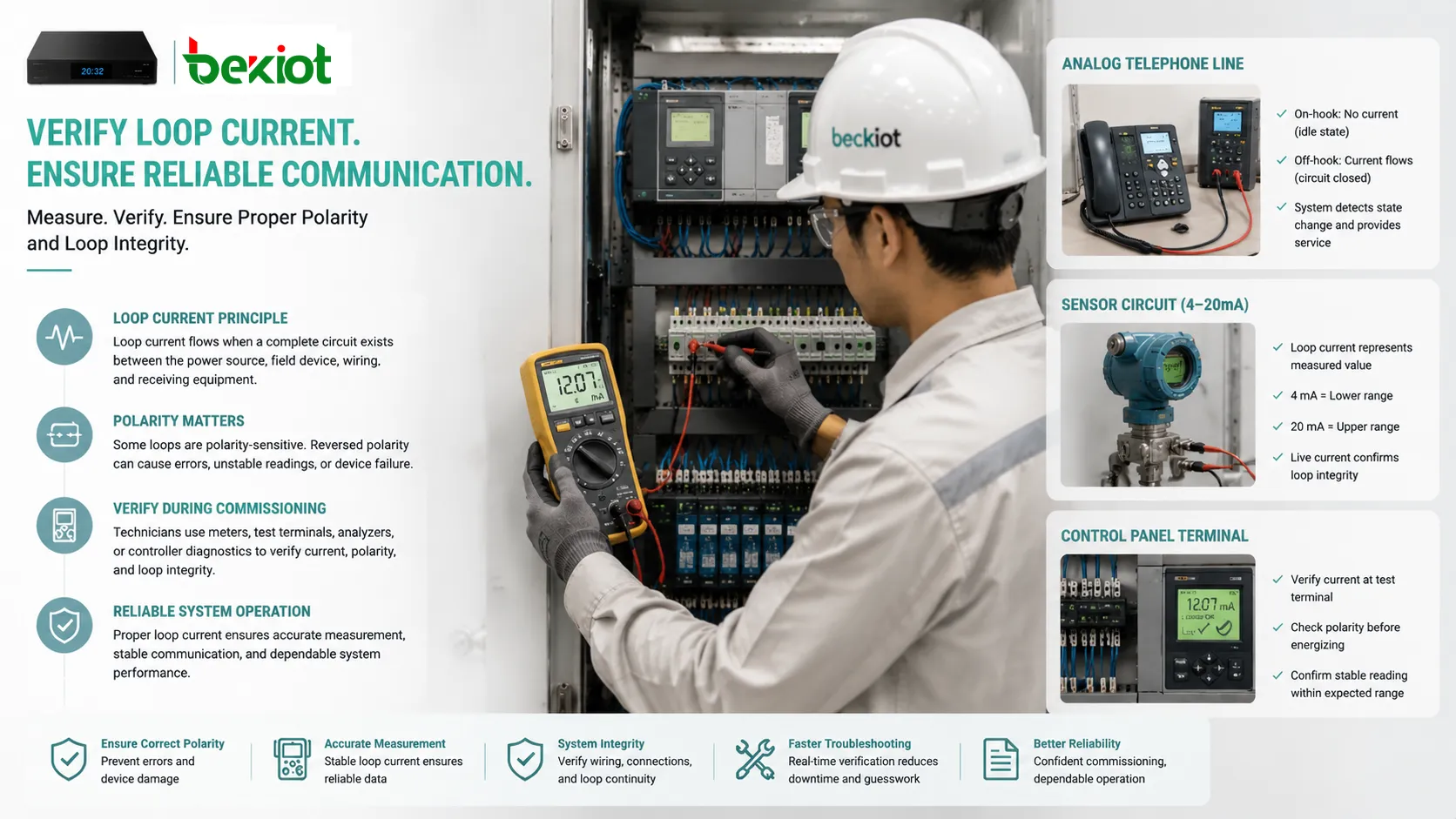

実負荷で測定する

ループ電流は、機器を接続し実際の条件で動作させた状態で測定すべきです。切り離した状態では正常に見えても、現場機器が電流を消費すると不具合が出る場合があります。

電話線では、オンフック電圧、オフフック電流、呼出動作、線路抵抗を確認します。計装ループでは、ゼロ点、中間値、フルスケールでの電流を確認します。

端子と接続部を確認する

緩んだ端子や腐食した端子は、間欠的な電流問題のよくある原因です。振動、湿気、ほこり、温度変化、施工不良により、接続は徐々に弱くなります。

保守にはソフトウェア診断だけでなく、物理点検を含めるべきです。締め付けられた端子、清潔な接触面、保護された接続箱は長期信頼性を高めます。

湿気と漏れ経路を探す

水の侵入は漏れ電流、腐食、誤読、不安定なループ挙動を引き起こします。屋外機器、地下ケーブル、エレベーターピット、工場床、沿岸環境は特に弱点になります。

密閉筐体、ケーブルグランド、ドリップループ、排水、耐腐食端子、定期点検により、湿気関連の故障を減らせます。

校正を確認する

測定システムでは、ループ電流が正しい物理量に対応している必要があります。12 mA信号が期待される中間値を表すのは、変送器とコントローラーのスケーリングが一致している場合だけです。

センサー、コントローラー、アナログ入力カードを交換した後は、スケーリングと校正を確認する必要があります。誤ったスケーリングは、正常な信号を異常に見せることがあります。

故障しきい値を見直す

一部のシステムでは、開回路、短絡、正常状態、警報状態、センサー故障の電流しきい値を定義します。しきい値が不適切だと、故障を見逃したり不要な警報を出したりします。

しきい値は、機器データシート、ケーブル条件、終端抵抗設計、制御盤入力特性に合わせる必要があります。

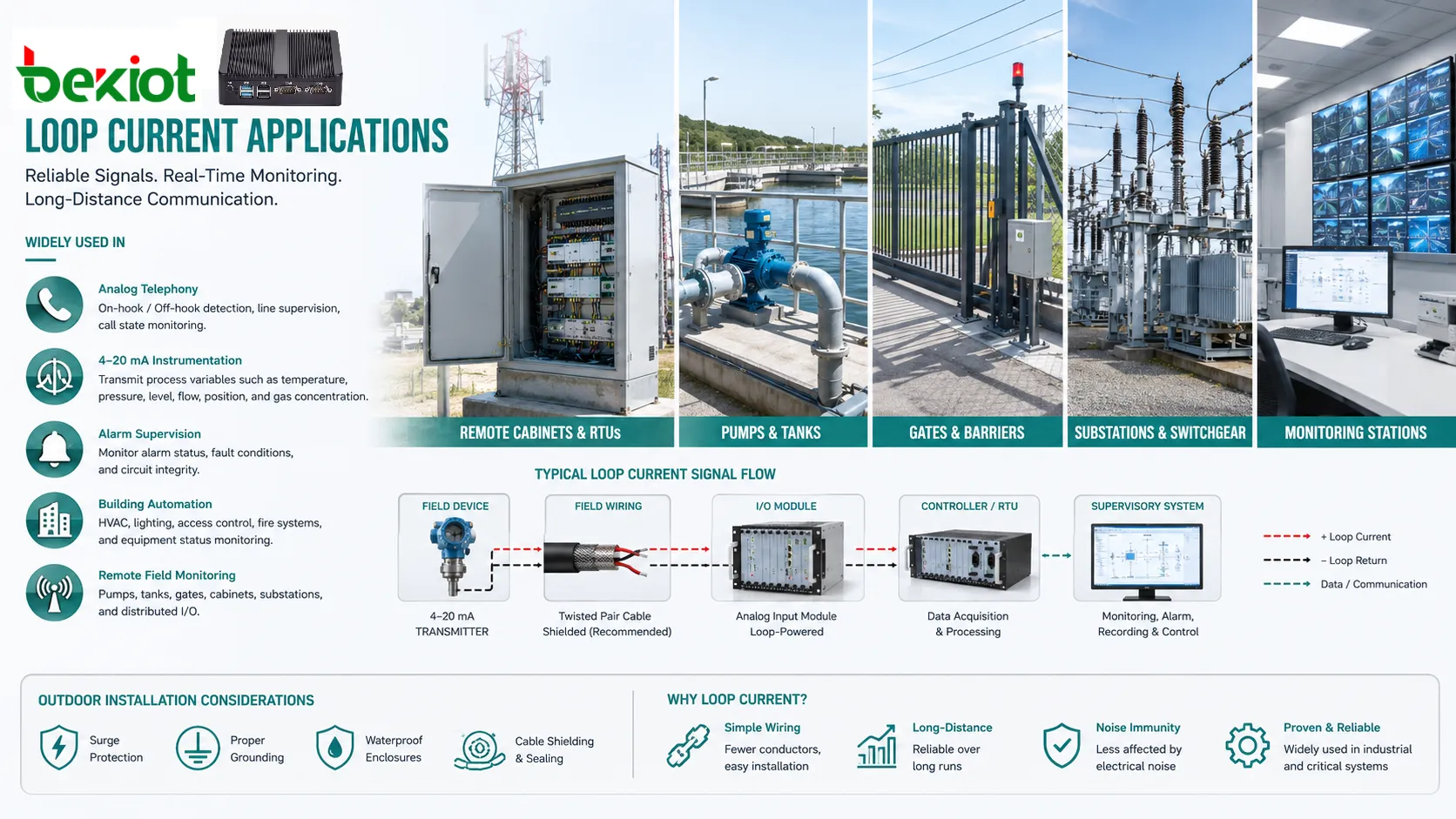

システム別の用途

アナログ電話

電話システムはループ電流でオフフックとオンフックを検出します。これにより、PBXポート、局線、アナログゲートウェイ、ATAは、ユーザーが通話を開始または終了したことを認識できます。

アナログ電話、FAX、エレベーター電話、非常電話、ホテル電話、旧式回線インターフェースのトラブルシューティングでもループ電流は重要です。電流が少なすぎると動作が弱くなり、異常電流は配線や機器故障を示す場合があります。

産業プロセス制御

工場、ユーティリティ、化学プラント、水処理施設、エネルギー設備では、電流ループが圧力、温度、流量、液位、バルブ位置、ガス濃度を測定します。

この技術は、単純で堅牢であり、多くのPLC、DCS、記録計、現場変送器と互換性があるため、現在も一般的です。

ビルオートメーション

建物システムでは、HVACセンサー、圧力トランスデューサー、ダンパーフィードバック、タンク液位、ポンプ状態、エネルギー監視に電流ループが使われます。

信頼性の高いループ設計により、建物の運用担当者は安定した測定値を得られ、配線ノイズやスケーリング誤りによる不要な保守依頼を減らせます。

安全および警報システム

火災警報、防犯、ガス検知、入退室管理、緊急監視の監視付き回路は、ループ挙動を使って正常、警報、開放、短絡を識別します。

これらのシステムは慎重な設置が必要です。監視設計が不適切だと、配線故障が本当の警報に見えたり、本当の警報を隠したりするためです。

遠隔現場機器

遠隔ポンプ、タンク、ゲート、キャビネット、変電所、監視ステーションでは、配線が単純で、正しく設計すれば長距離でも動作するため、ループ信号が使われます。

屋外設置では、サージ保護、接地、防水シール、ケーブルシールドが特に重要になります。

一般的な故障症状

電流がない

電流がない場合、通常は開回路、機器の切断、導体断線、電源故障、ヒューズ断、逆接続、または端子接続ミスを示します。電話ではオフフック検出なし、発信音なしとして現れ、計装ではゼロ値または故障値として現れます。

最初に確認すべきなのは、電源、導通、極性、物理的な配線経路です。

電流が低すぎる

低電流は、過大なケーブル抵抗、弱い電源電圧、高い入力負荷、劣化した現場機器、端子接触不良、導体の部分損傷により発生します。

この問題は、長距離配線や現場機器が特定の動作状態に達したときだけ現れることがあります。

電流が高すぎる

高電流は、短絡、誤配線、機器種類の不一致、変送器故障、抵抗のバイパス、入力回路損傷を示すことがあります。過大電流は機器を損傷するため、速やかに調査すべきです。

電流制限付き電源と保護ヒューズは、重大な損傷リスクを減らします。

読値が不安定

電流の変動は、端子の緩み、電気ノイズ、シールド不良、湿気、センサー不良、不安定な電源、グランドループから発生します。測定対象プロセス自体が急速に変化している場合もあります。

技術者は、ループ内の複数点で信号を確認し、実際のプロセス変動と電気的不安定を分けて判断する必要があります。

誤った状態表示

警報または電話システムでは、しきい値、抵抗、線路極性、機器特性が入力設計と合っていないと、誤った状態を表示することがあります。監視付き回路では、終端抵抗の配置ミスがよくある問題です。

配線図を確認し、実際の電流値を測定すれば、不一致の原因を特定できることが多いです。

ループ電流の問題は、論理的な問題である前に物理的な問題であることが多いです。ソフトウェア故障を疑う前に、ケーブル状態、端子、極性、湿気、電源能力を確認すべきです。

導入チェックリスト

まずループの目的を定義します。電話ループ、センサーループ、警報監視ループ、リレー制御ループは、同じ電流範囲や診断挙動を持ちません。

設置前に、電源、想定電流範囲、最大ループ抵抗、ケーブル長、導体サイズ、入力負荷、極性、保護部品を確認します。

現場端子には、ループ番号、信号種別、極性、機器名、接続先を明確に表示します。良い表示は配線ミスを減らし、保守を速めます。

試運転時には基準値を測定し記録します。通常電流、故障電流、警報電流、動作範囲の値は、必要に応じて文書化します。

屋外および長距離回路には、適切なサージ保護、接地、シールド、筐体シールを使用します。長期信頼性は、ループ概念そのものより現場条件に左右されることが多いです。

長期運用と文書管理

ループベースのシステムは長年動作することが期待されます。信頼性を保つため、保守チームは配線図、校正記録、電流測定値、機器データシート、端子表、故障履歴を更新し続ける必要があります。

現場機器を交換するときは、新しい機器を元のループ設計と照合すべきです。変送器の電圧要求、電話ゲートウェイの線路電流、警報盤の監視しきい値が異なる場合があります。

変更後は、通常状態と故障状態でループを再試験します。回路が接続されているように見えても、しきい値、スケーリング、配線順序が変わると正しい状態を報告できない場合があります。

FAQ

通常のマルチメーターでループ電流を測定できますか？

はい。必要な電流範囲に対応し、ループに正しく直列接続されていれば測定できます。誤った接続は回路を遮断したり、メーターを損傷したりします。

4–20mAループが0mAではなく4mAから始まるのはなぜですか？

4 mAのライブゼロにより、有効な最小値と、開回路、断線、変送器故障、電源喪失を区別できます。

アナログ電話線の低いループ電流は何を意味しますか？

ケーブル長が長い、線路抵抗が高い、ラインカード出力が弱い、接続不良、配線損傷、または機器が想定より少ない電流しか消費していない可能性があります。

2つの機器で1つの電流ループを共有できますか？

ループがそのように設計されている場合のみ可能です。一部のループは直列機器やループ給電表示器に対応しますが、追加機器は電圧降下を増やし、精度に影響する可能性があります。

現場変送器を交換した後に確認すべきことは何ですか？

極性、ループ電圧、電流範囲、スケーリング、校正、入力負荷、接地、シールド接続、およびコントローラーが全測定範囲で期待値を読めるかを確認します。
