クリーンルーム電話は、クリーンルームまたはその他の管理された作業エリア内に設置される音声通信端末です。人員に、制御室、監督者、保守チーム、または他の許可された内線に連絡するための特定のポイントを提供し、従来のデスクトップ電話に依存する必要はありません。
この用語は、その背後にある完全なシステムではなく、通信エンドポイントを指します。クリーンルーム電話は、IP PBX、SIPサーバー、ソフトスイッチ、またはその他の互換性のある音声プラットフォームに接続でき、施設内の他の場所で使用されている同じ通信インフラストラクチャの一部として動作できます。
このデバイスを際立たせているのは、単に電話をかけられることだけではありません。その物理的形状、操作方法、および部屋との関係は、一般的なオフィス電話とは異なります。多くのモデルは固定された場所に設置され、別個のハンドセットとデスクトップベースに依存する代わりに、マイク、スピーカー、通話コントロールを単一のフロントインターフェース内に統合しています。
これは、通信が部屋またはプロセスエリアに関連付けられたままである必要がある場合に役立ちます。電話を使用する人はシフトごとに変わることがありますが、通信ポイントは同じ場所に残り、同じ運用上の役割を果たし続けます。

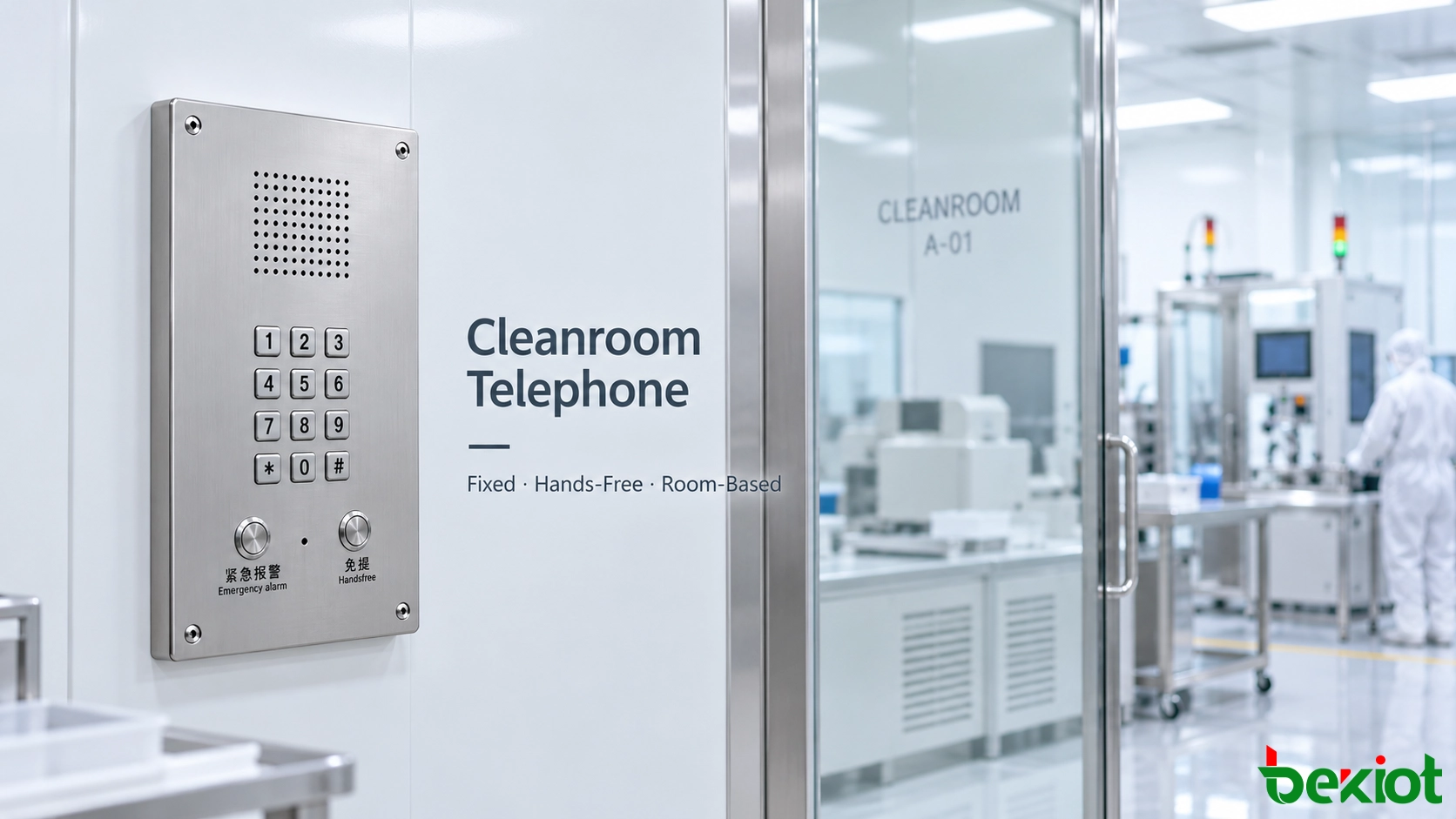

標準的な電話との違い
従来のオフィス電話は通常、机または個々のユーザーに関連付けられています。独自の内線番号を持つこともありますが、物理的なデバイスは、周囲のワークスペースを大きく変えることなく、移動、再割り当て、または交換できます。
クリーンルーム電話は一般的に異なる扱いを受けます。一度設置されると、その部屋または生産ゾーンの通信構成の一部になります。したがって、その内線番号は特定の従業員ではなく場所を表す場合があります。
操作方法も異なる場合があります。ハンドセットを持ち上げ、通話中ずっと保持し、クレードルに戻す代わりに、ハンズフリー端末は統合されたマイクとスピーカーを使用して双方向音声通信を行います。
一般的な違いは次のとおりです:
移動可能なデスクトップベースではなく、壁掛け型または埋め込み型の形態。
ハンズフリー通信用の統合マイクとスピーカー。
その場所で必要なコントロールを含むフロントインターフェース。
日常的な通話時の可動部品が少ない。
部屋、生産ゾーン、または通信ポイントに関連付けられた内線。
施設の既存の音声通信インフラストラクチャとの統合。
これらの特性は、すべてのクリーンルーム電話に共通する仕様を形成するものではありません。あるプロジェクトでは通常の内線ダイヤル用の数字キーパッドが必要な場合もあれば、別のプロジェクトでは少数の事前定義された通話ボタンのみを使用する場合もあります。ネットワークインターフェース、筐体材料、環境保護、操作コントロールも製品によって異なる場合があります。
重要な違いは、電話がオフィスワークステーションの通常の要件ではなく、管理された空間内の恒久的な通信ポイントという役割を中心に設計されていることです。
電話、インターホン、それとも通信システム？
クリーンルーム電話、クリーンルームインターホン、クリーンルームインターホンシステムという用語は、密接に関連するプロジェクトでよく使用されます。同じようなハードウェアを指すこともありますが、通信アーキテクチャの異なるレベルを表します。
クリーンルーム電話は通常、管理区域内部で人員が使用する物理デバイスを指します。ユーザーは発信または着信し、マイクを通して話し、スピーカーを通して聞きます。電話がSIPアドレス指定をサポートしている場合、独自の内線番号を持ち、音声プラットフォームのルーティングルールに従って複数の宛先と通信できます。
インターホンは一般的に、定義されたポイント間の通信を強調します。通話ボタンは、クリーンエリアを制御室、セキュリティポジション、または別の指定された宛先に直接接続できます。一部のインターホン端末はSIPや通常の内線ダイヤルもサポートしているため、電話とインターホンの技術的な境界は必ずしも絶対的ではありません。
通信システムはこれらのデバイスの上位に位置し、それらがどのように登録、識別、接続されるかを決定します。
典型的なシステムには次のものが含まれる場合があります:
クリーンルーム電話およびインターホン端末。
イーサネットスイッチおよびネットワークインフラストラクチャ。
IP PBX、SIPサーバー、またはソフトスイッチ。
制御室電話およびディスパッチコンソール。
オフィスSIP電話およびその他の許可された内線。
必要に応じて、録音、管理、その他の通信サービス。
この区別は、プロジェクトを定義するときに重要になります。クリーンルーム電話を指定することはフィールドデバイスを決定しますが、それ自体では、誰が通話を受けるか、内線がどのように割り当てられるか、通話を転送できるか、施設の異なる部分間で通信がどのようにルーティングされるかは決定しません。
これらの機能は、より広範な通信アーキテクチャと、接続されたプラットフォームで有効になっている機能に依存します。
クリーンルームIP電話の内部
クリーンルーム電話は外観が異なりますが、IPモデルは通常、1つのデバイス内にいくつかの機能セクションを組み合わせています。
ユーザーインターフェースは、電話を操作するために必要なコントロールを提供します。フルキーパッドでは、ユーザーが異なる内線番号をダイヤルできますが、専用ボタンは事前定義された宛先へのより迅速なアクセスを提供できます。適切な配置は、人員が柔軟なダイヤルを必要とするか、既知の通話パスの限定されたセットを必要とするかによって異なります。
オーディオセクションは、ローカルユーザーと遠端の相手との間の接続を提供します。マイクはクリーンルーム側からの音声を収集し、スピーカーは受信音声を再生します。ハンズフリー設計では、これらのコンポーネントが従来の電話ハンドセットによって処理される役割を果たします。
ネットワークセクションは、IP電話を施設ネットワークに接続します。SIPベースのモデルの場合、デバイスが登録し、通話を開始し、着信要求を受信できるように、通信プラットフォームとシグナリングが交換されます。
通話が確立された後、音声メディアはシステム構成に従ってIPネットワーク上で転送できます。これは、ローカル電話を呼制御機能から分離します。デバイスはユーザーインターフェースを提供し、通信プラットフォームは通話が宛先にどのように到達するかを決定します。
フロントパネルと筐体は、内部電子機器と作業環境の間の物理的な境界を形成します。一部のクリーンルーム電話は、露出したフロントパネルにステンレス鋼を使用し、筐体の大部分を設置面の背後に配置します。
このタイプの構造は、部屋に突出する機器の量を減らし、一貫した操作面を提供できます。ただし、任意の材料または筐体の実際の適合性は、個々の施設の要件によって異なります。
たとえば、ステンレス鋼のフロントパネルは、特定のクリーンルーム分類、GMP適合性、抗菌性能、または特定の洗浄薬品への耐性の証明として自動的に解釈されるべきではありません。これらの特性が必要な場合は、関連する製品ドキュメントとプロジェクト仕様から検証する必要があります。
通話が行われると何が起こるか？
クリーンルーム電話からの通話は、ユーザーには単純に見えても、通信システムのいくつかの部分を伴います。
管理された生産エリア内のオペレーターが、報告が必要なプロセス状態に気付いたとします。オペレーターはローカル電話を使用し、内線番号をダイヤルするか、事前定義された通話キーを使用して、必要な宛先を選択します。
電話は、IPネットワークを介してSIP通信プラットフォームに通話要求を送信します。プラットフォームは宛先を識別し、構成された通話ルーティングを適用します。通話はその後、制御室のディスパッチ電話、別のSIP電話、または別の許可された通信デバイスに提示される場合があります。
遠端の相手が応答すると、音声パスが確立されます。クリーンルーム側からの音声はマイクによって収集され、ネットワークを介して転送されます。遠端の相手からの音声はクリーンルーム電話に返され、そのスピーカーを通して再生されます。

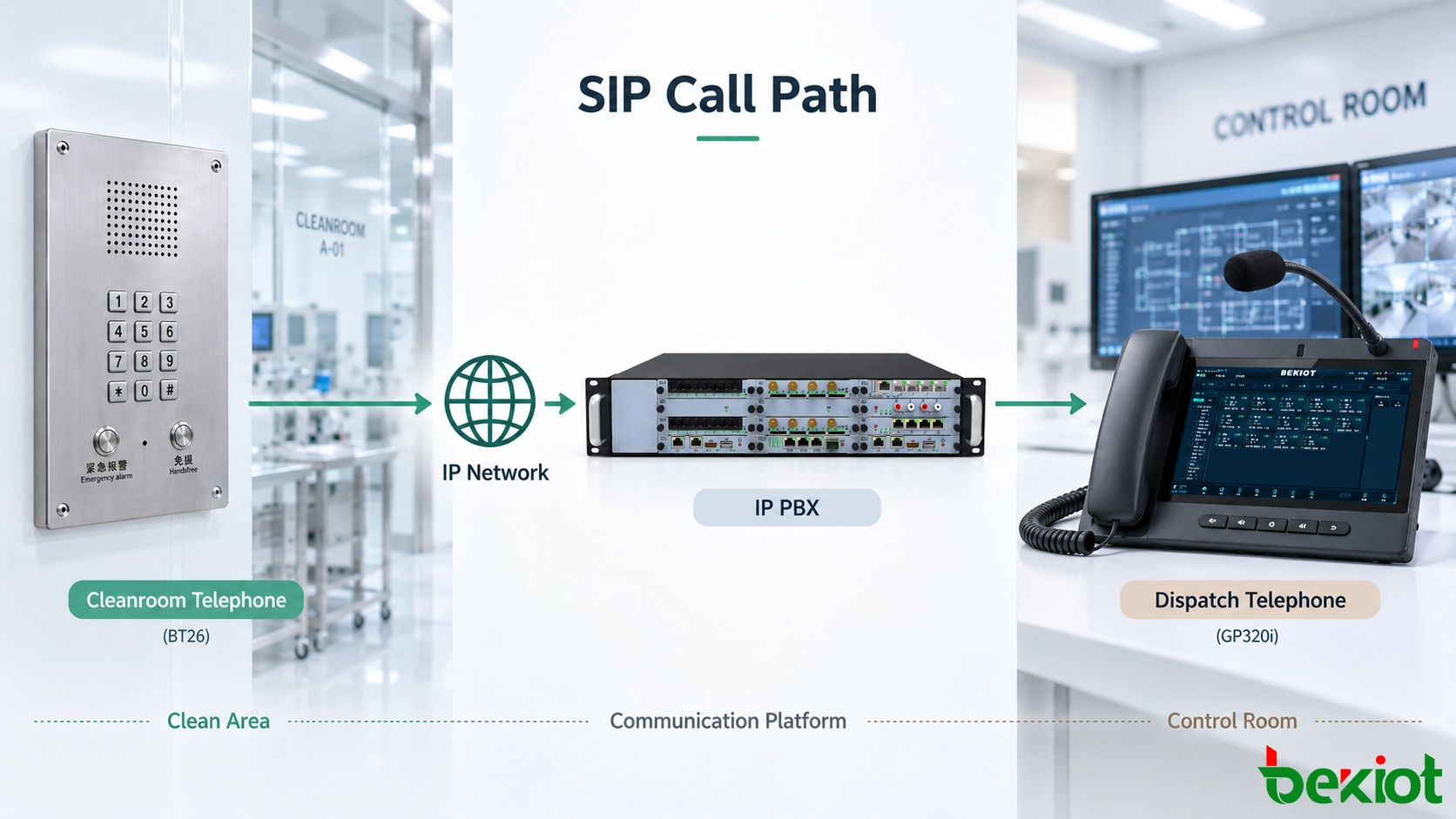

簡略化されたパスは次のとおりです:
クリーンルーム電話 → IPネットワーク → SIPプラットフォーム → 制御室電話
プラットフォームは、発信元電話と最終宛先を分離するため重要です。クリーンルームデバイスは、必ずしも制御室に直接専用の物理接続を必要としません。代わりに、通信プラットフォームは施設の番号計画と運用ルールに従って通話をルーティングできます。
同じアーキテクチャは着信通話もサポートします。制御室が特定のクリーンエリアの人員と話す必要がある場合、オペレーターはその場所に割り当てられた内線番号を呼び出すことができます。

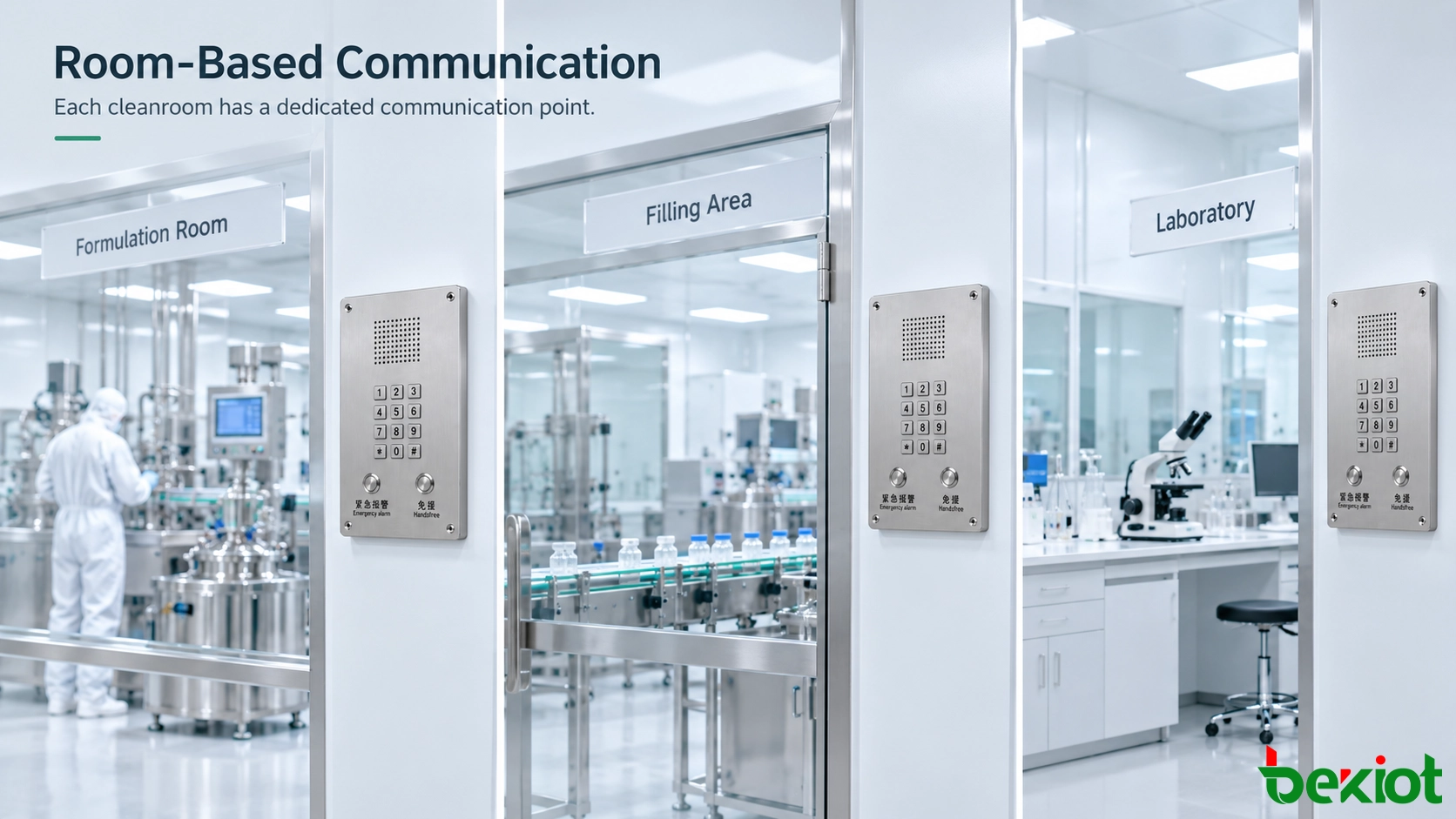

これは、電話番号と物理的なエリアとの間に有用な関係を生み出します。すべての内線番号が個々の従業員を表すのではなく、一部の内線番号は部屋または操作ゾーンを表すことができます。
たとえば:
内線6101 — 調合室。
内線6102 — 充填エリア。
内線6103 — クリーン廊下。
内線6104 — 実験室。
充填エリアが制御室に電話をかける場合、発信元内線は通信要求がどこから来たかを示すことができます。制御室がそのエリアに連絡する必要がある場合、同じ内線構造を使用して折り返し通話を確立できます。
より大規模な施設では、この部屋ベースの番号付けの概念により、人員や勤務シフトが変わってもIDが場所に関連付けられたままになるため、通信組織を簡素化できます。
なぜ固定通信ポイントを使用するのか？
現代の施設には、音声通信を提供するいくつかの方法があります。人員は移動無線、ワイヤレスデバイス、スマートフォン、またはその他のポータブル端末を使用する場合があります。クリーンルーム電話は、異なる運用目的を果たします。
移動通信は一般的に、デバイスを携帯する人に関連付けられています。ユーザーが移動すると、通信デバイスも一緒に移動します。これは、複数の場所で作業する保守チーム、監督者、その他の人員に役立ちます。
恒久的に設置された電話は、場所に関連付けられています。
その価値は、どの従業員がそこで働いているかに関係なく、通信ポイントが既知の場所で利用可能なままであることです。シフト変更は物理的な場所を変えず、人員は誰が現在特定の無線を携帯しているかを知る必要はありません。
複数のシフトで稼働する充填室を考えてみましょう。日中は異なるオペレーターが室内で作業する場合がありますが、制御室は現在そこにいる誰かに連絡するための予測可能な方法を依然として必要としています。その部屋に割り当てられた内線番号は、そのようなパスを提供します。
同じ原則は、実験室、クリーン廊下、プロセス室、または別の管理されたエリアにも適用できます。
したがって、固定通信と移動通信は互いに置き換わる必要はありません。それらは同じ施設内の異なる通信関係に対応できます。
移動無線は、建物間を移動する保守技術者を追従できますが、クリーンルーム電話は特定の部屋内の許可された人員が利用できるままです。必要に応じて、より広範な通信アーキテクチャがこれらのリソースを接続し、固定ユーザーと移動ユーザー間の調整をサポートできます。
したがって、違いは、ある技術を別の技術より選択することではなく、通信IDが人を追従するか、場所に関連付けられたままであるべきかを決定することにあります。
クリーンルーム電話が使用される場所
クリーンルーム電話は、管理されたエリア内の人員が、その空間外の監督、調整、または技術サポートを担当する人々への直接的な音声パスを必要とする場所で関連します。
通信関係は運用環境によって変化します。
医薬品生産では、通信パスは調合室、充填室、または処理室から生産監督者または中央制御室に至る場合があります。人員は、管理されたエリアを離れて単にオフィス電話を探すことなく、設備の状態を報告したり、技術サポートを要求したり、操作指示を確認したりできます。
医薬品施設では、設備表面、材料、洗浄を管理するサイト固有の手順を適用する場合もあります。したがって、電話は通信デバイスであると同時に、管理された生産環境内に位置する設備の一部として考慮する必要があります。
半導体および精密電子機器製造では、関係は個々のプロセスゾーンと中央運用ポジションの間にある場合があります。大規模なクリーン生産フロアには複数の作業エリアが含まれることがあるため、複数の電話が施設全体に認識可能な通信ポイントを提供できます。
この配置では、内線番号が通話の発信元エリアを識別します。したがって、制御室のオペレーターは、異なる人員が異なる時間にそこで作業していても、あるプロセス場所と別の場所を区別できます。
実験室では、通信境界はしばしばより直接的です。管理された部屋の内部の人員は、外部の同僚と話す必要があります。ローカル電話は、内部の人が日常的な通信のために部屋を離れることを要求せずに、その音声パスを提供します。
同様の通信関係は、医療、研究、食品生産、その他の管理された環境でも発生する可能性があります。ただし、2つの施設がどちらも「クリーンルーム」という用語を使用しているからといって、それらの環境要件が同一であるわけではありません。
したがって、製品の適合性は、実際の運用条件、施設要件、およびプロジェクトに適用される技術文書に基づく必要があります。
実用的なSIPエンドポイント
Becke TelcomのBT26クリーンルームIPハンズフリー電話は、クリーン生産およびその他の管理された作業エリア向けの通信端末の一例です。
この電話は、SUS304ヘアライン仕上げステンレス鋼のフロントパネルと埋め込み型構造を採用しています。マイク、スピーカー、キーパッド、通話コントロールはフロントインターフェースに統合されており、人員は従来の電話ハンドセットを使用せずに通信できます。
ネットワーク側では、BT26はIP/RTP音声伝送を使用し、SIPベースのIP PBX、ソフトスイッチ、IMS通信プラットフォームに接続できます。
これにより、デバイスは孤立したポイントツーポイント電話ではなく、より大きな通信アーキテクチャ内の内線として動作できます。
たとえば、生産室に設置されたBT26は独自の内線番号を持つことができ、制御室のディスパッチ電話が対応する操作ポジションを提供します。IP PBXまたはSIPプラットフォームが2つの場所間の通話関係を管理します。
同じ電話は、プラットフォームと番号計画が許可する場合、他の許可されたSIPデバイスと通信できます。これにより、クリーンルーム通信ポイントは、1つの恒久的に配線された宛先に限定されるのではなく、より広範な施設音声システムに参加できます。
関連製品: BT26クリーンルームIPハンズフリー電話
このタイプの展開では、電話は管理されたエリア内に音声インターフェースを提供し、ネットワークと通信プラットフォームがその場所を、施設の他の場所で監督、調整、または技術サポートを担当する人々に接続します。
よくある質問
すべてのクリーンルーム電話に独自の内線番号が必要ですか？
必ずしも必要ではありません。番号計画は、通信システムがどのように設計されているかによって異なります。ただし、各電話に個別の内線番号を割り当てると、部屋ベースの通信を識別および管理しやすくなります。
複数の管理されたエリアがある施設では、別々の内線番号により、制御室が1つの場所と別の場所を区別できます。これは、同じ操作ポジションが複数の生産室から通話を受ける場合に特に役立ちます。
クリーンルーム電話は標準的なSIP電話と通信できますか？
はい、両方のデバイスが同じSIP通信環境と互換性があり、必要な通話ルーティングが構成されている場合に限ります。
それらの物理設計は同一である必要はありません。クリーンルーム電話は管理されたエリア内での使用向けに設計でき、通話の相手側はオフィスSIP電話または制御室電話です。SIPプラットフォームがそれらの間の通信関係を提供します。
クリーンルーム電話に別個のIP PBXが必要ですか？
通常は必要ありません。施設がすでに互換性のあるSIPベースのIP PBXまたは通信プラットフォームを運用している場合、クリーンルーム電話は多くの場合、その既存の音声システムの一部として登録できます。
別個のプラットフォームが適切かどうかは、ネットワークアーキテクチャ、システム分離、セキュリティポリシー、プロジェクト固有の通信要件などの要因に依存し、電話だけでは決まりません。
IPネットワークが利用できなくなった場合、どうなりますか？
SIPクリーンルーム電話は、通話を確立するために必要なネットワークパスと通信サービスに依存します。関連するネットワークセグメント、イーサネットスイッチ、またはSIPサービスが利用できなくなると、そのインフラストラクチャ部分に依存する通話が中断されたり、確立されなかったりする可能性があります。
ネットワークまたは電源障害時に音声通信が必要な場合、回復力はシステムレベルで考慮する必要があります。プロジェクトによっては、ネットワーク冗長性、バックアップ電源、冗長通信サーバー、または代替通信方法が含まれる場合があります。
