産業通信、オートメーション、鉄道輸送、医療機器、船舶システム、堅牢なフィールド機器において、コネクタは単なる小さな部品ではありません。信号の安定性、電源伝送、機器の信頼性、保守効率、長期的なシステム性能に直接影響します。航空コネクタは円形コネクタとも呼ばれ、安全な機械的ロック、安定した電気接触、強い環境保護性能を備えるため、厳しい環境で広く使用されています。
「航空コネクタ」という名称は、1930年代の軍用航空機製造業に由来します。これらのコネクタはもともと航空用途向けに開発されました。航空分野では振動、限られたスペース、信号の信頼性、過酷な運用条件により、より信頼できる接続方式が必要だったためです。現在では同じ考え方が、産業オートメーション、通信、軍用機器、医療機器、鉄道システム、屋外エンジニアリングプロジェクトで広く利用されています。
産業システムで堅牢なコネクタが重要な理由
多くの産業プロジェクトでは、屋外エリア、機器室、車両、生産ライン、輸送システム、制御盤、厳しいフィールド環境に機器が設置されます。一般的なコネクタは、振動、ほこり、水、温度変化、繰り返しの抜き差しに長期間さらされると、緩み、腐食、損傷、不安定な接続が発生することがあります。
航空コネクタは、こうした実際の課題を解決するために設計されています。円形構造、ロック機構、密閉ハウジング、高品質な接点設計により、機器、ケーブル、センサー、制御モジュール、無線機器、ゲートウェイ、産業端末の間に、より信頼性の高い接続を構築できます。
システムインテグレーターにとって、これは接続障害の低減、保守の容易化、長期信頼性の向上を意味します。通信の中断や信号損失が安全や運用に影響するプロジェクトでは、コネクタ品質はシステム全体の設計要素になります。
コネクタの構造と基本的な動作ロジック
航空コネクタは通常、プラグ、ソケット、接触ピン、シェル、ロック構造、シール部品、ケーブル接続部で構成されます。接触ピンは電源、データ、制御信号、音声信号を伝送するために使用されます。シェルは内部接点を保護し、機械的強度を提供します。
航空コネクタは円形であることが多いため、円形コネクタとも呼ばれます。ピン数、サイズ、接点配置、材料、保護等級を変えて設計できます。低電圧信号伝送に使われるものもあれば、電源供給、データ伝送、無線接続、制御信号、電源と信号の混合用途に使われるものもあります。
接続は通常、プラグとソケットを正しく位置合わせし、コネクタを差し込み、機械的にロックすることで完了します。このロック構造は、振動、引っ張り、移動による意図しない切断を防ぐのに役立ちます。

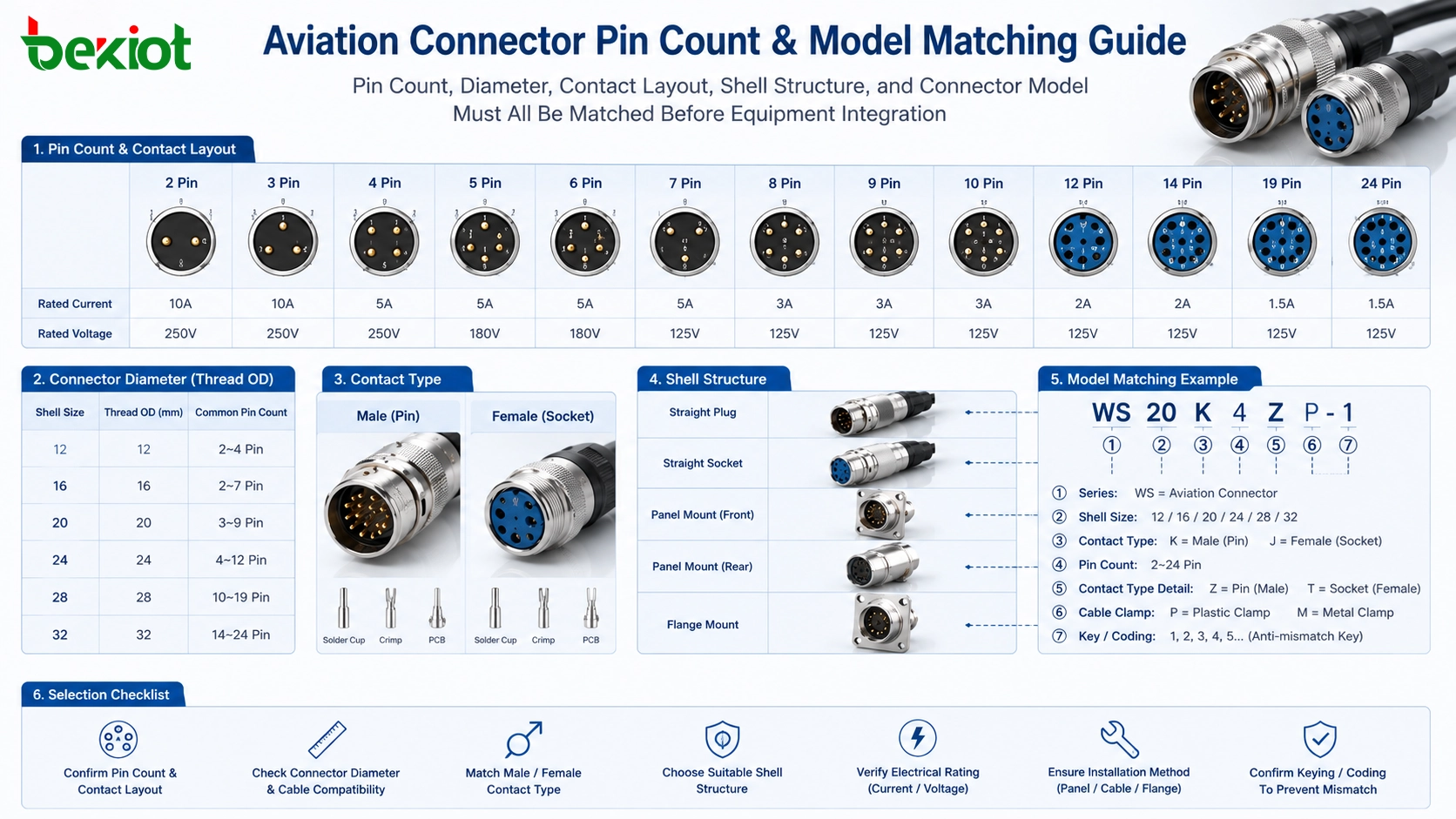

ピン数は重要だが、それだけではない
航空コネクタは芯数またはピン数によって分類できます。一般的な例として2ピン、3ピン、4ピン、9ピンのコネクタがあり、一部の産業用コネクタにはさらに多くの接点があります。正しいピン数は、機器インターフェースと必要な信号機能に一致していなければなりません。
たとえば、無線ゲートウェイ、通信端末、制御ボックス、産業機器では、音声、制御、電源、信号アクセスのために9ピン航空コネクタを使用する場合があります。しかし、ピン数だけでコネクタを選ぶのは十分ではありません。2つのコネクタがどちらも9ピンであっても、直径、ピン配列、シェルサイズ、ロック方式、製造規格が異なることがあります。
プロジェクト納入では、具体的なコネクタ型番を確認する必要があります。ピン数だけを合わせると、取り付け失敗、接触不良、ケーブルアセンブリの不適合につながる可能性があります。これは、産業通信プロジェクトでカスタムケーブルを設計したりコネクタを交換したりする際に重要なポイントです。
プロジェクトで使われる規格と形状
航空コネクタは、さまざまな規格や設計ファミリーに従って製造できます。ドイツのDIN関連規格に従うものもあれば、MIL-Specのような軍用仕様に従って設計されるものもあります。規格は機械寸法、接点配置、ロック構造、材料要件、用途適合性に影響します。
実際のプロジェクトでは、機器インターフェース要件、環境条件、ケーブルタイプ、信号タイプ、設置スペース、保守方法に基づいてコネクタ規格を選定する必要があります。小型機器にはマイクロ航空コネクタが適する場合があり、高電流、多接点、堅牢な屋外用途にはより大きなコネクタが必要になることがあります。
そのため、コネクタ確認はプロジェクト設計の早期段階に含めるべきです。設置段階までコネクタを無視すると、ケーブル不一致、試運転遅延、追加カスタム費用、信頼性の低い現場運用につながる可能性があります。
安定した物理的・電気的接続
航空コネクタの大きな利点の一つは、信頼性の高い物理的および電気的接続です。接点は耐食性材料で設計されることが多く、一部の接点では良好な電気性能を維持するために金めっきやその他の表面処理が使用されます。
これは、長期間にわたって安定した信号伝送が必要な機器にとって重要です。接触不良は音声の途切れ、データ伝送の不安定化、制御故障、電源断、システムアラームを引き起こす可能性があります。高品質な航空コネクタは、一定の接触圧を保ち、接続部分を環境ダメージから保護することで、これらのリスクを低減します。
通信機器、無線機器、制御システム、センサー、オートメーション端末では、この安定した接続が、単一のケーブルインターフェースを保護するだけでなく、システム全体の信頼性向上に役立ちます。
厳しい環境に対する保護
多くの航空コネクタは防水・防塵設計です。一部のモデルはIP67以上の保護等級に達することができ、屋外機器、工場設備、フィールド通信システム、交通用途、ほこり、湿気、雨にさらされる機器に適しています。
厳しい環境では、コネクタのシーリングが特に重要です。水やほこりが接点部分に入ると、腐食、短絡、信号品質低下、機器故障が発生する可能性があります。保護された航空コネクタはこれらのリスクを下げ、機器の長期安定性を高めます。
ハウジング材料も重要です。航空コネクタは、機械的衝撃、ケーブルの引っ張り、振動、厳しい設置環境に耐えるために、強固な金属シェルや高強度プラスチックハウジングを使用することが多くあります。
設置と保守の効率
航空コネクタは信頼性だけを目的として設計されているわけではありません。多くのモデルは、設置と保守を容易にするようにも設計されています。クイックロック機構、明確な位置合わせ構造、プラグとソケットの設計により、技術者は機器をより効率的に接続・切断できます。
これは、定期点検、交換、現場保守が必要なプロジェクトで有効です。毎回機器筐体を開いたり端子を再配線したりする代わりに、技術者は航空コネクタを外し、機器またはケーブルを交換し、より迅速に運用を復旧できます。
大規模な産業プロジェクトでは、保守時間を短縮し、予備部品管理を簡素化できます。また、屋外端末、ゲートウェイ、制御ボックス、無線機器、モバイル機器の保守性も向上します。

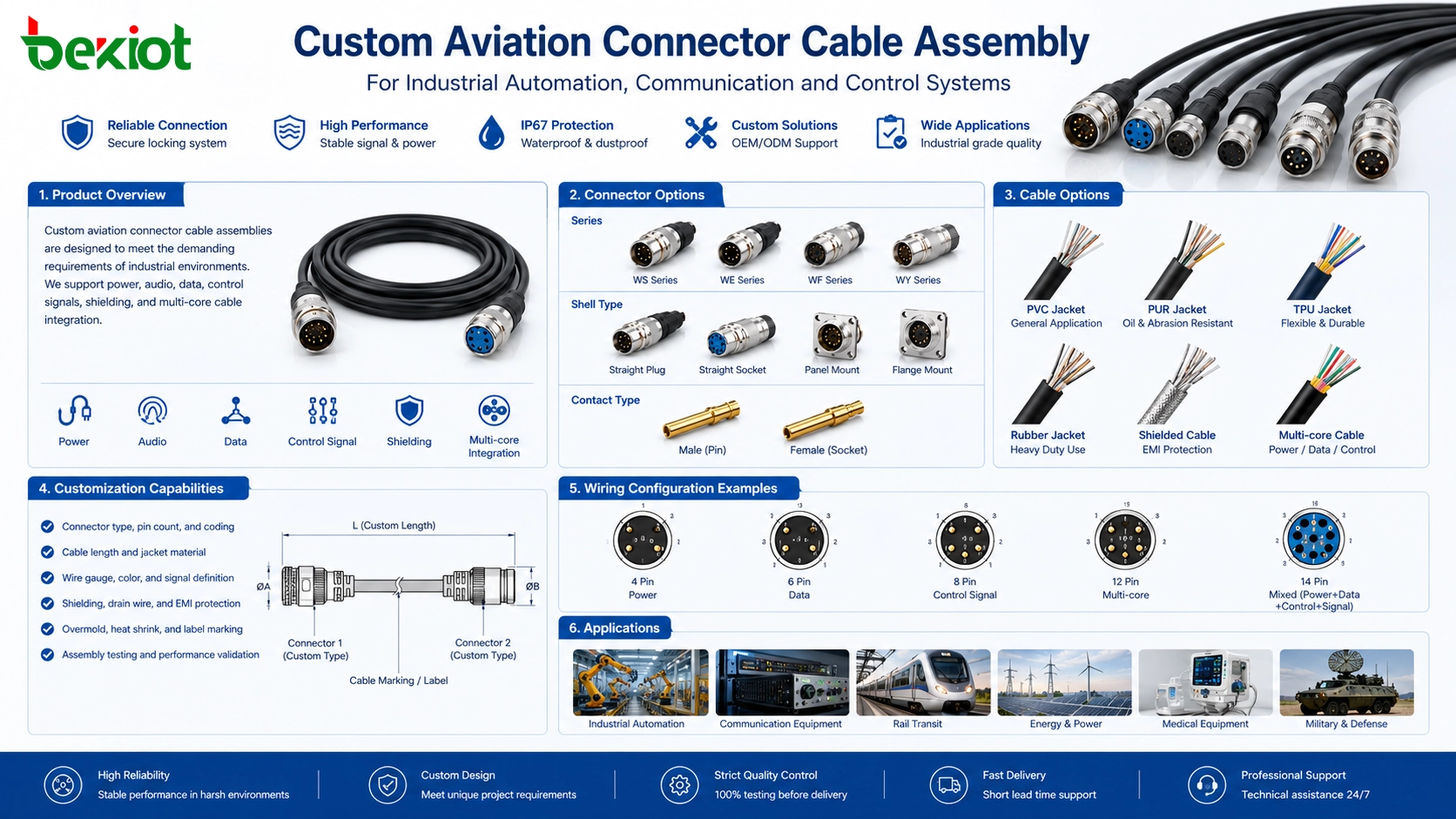

ケーブル互換性とカスタムアセンブリ
航空コネクタは、同軸ケーブル、多芯ケーブル、シールドケーブル、制御ケーブル、さらに一部の特殊設計では光ファイバーなど、さまざまなケーブルタイプと組み合わせて使用できます。これにより、異なる信号タイプと用途要件をサポートできます。
通信およびオートメーションプロジェクトでは、カスタムケーブルアセンブリが必要になることがよくあります。コネクタは機器インターフェースに適合し、ケーブルは伝送要件に適合しなければなりません。ケーブル製作前に、音声、データ、電源、制御、シールドの要件をすべて検討する必要があります。
一部の設計では、航空コネクタはモジュール式またはカスタムの接点配置にも対応します。これにより、プロジェクトチームは固定された一つのインターフェース構造に制限されることなく、機器の具体的な機能に基づいてコネクタソリューションを構築できます。
このコネクタソリューションが適合する分野
航空コネクタは、機械的強度、環境保護、電気的信頼性を兼ね備えているため、多くの産業に適しています。産業オートメーションでは、センサー、制御モジュール、ロボット、生産設備、フィールド端末に使用できます。通信システムでは、無線機、ゲートウェイ、制御パネル、緊急機器、屋外端末を接続できます。
鉄道および交通プロジェクトでは、航空コネクタが振動、ほこり、長期の屋外暴露から機器インターフェースを保護します。医療機器では、安定した信号と電源接続が機器の信頼性を支えます。海洋探査、屋外監視、軍事関連システム、堅牢なエンジニアリングプロジェクトでは、密閉性と耐久性を備えたコネクタが求められることがよくあります。
最大の価値は、コネクタを後付けではなくシステム設計の一部として選定したときに現れます。ピン数、接点配置、規格、シェル材料、保護等級、ケーブルタイプ、保守方法は一緒に計画する必要があります。
プロジェクト価値
第一の価値は信頼性です。航空コネクタは、振動、ほこり、水、繰り返し操作が一般的なコネクタに影響する環境でも、安定した物理的・電気的接続を維持するのに役立ちます。
第二の価値は保護性能です。防水・防塵設計と、適切なモデルでIP67以上に達する保護等級により、航空コネクタは屋外および要求の高い産業用途に適しています。
第三の価値は柔軟性です。異なるピン数、サイズ、規格、ケーブルタイプ、カスタムレイアウトにより、航空コネクタは多様な産業機器と通信機器に対応できます。
第四の価値は保守性です。迅速な接続、明確なインターフェース適合、堅牢な構造により、保守の難易度を下げ、現場サービス効率を高めます。
産業および通信プロジェクトにおいて、信頼できるコネクタはシステム安定性の一部です。適切な航空コネクタを選ぶことは、信号品質、電源伝送、機器運用、長期保守を守ることにつながります。
よくある質問
同じピン数の航空コネクタは常に一緒に使用できますか？
いいえ。同じピン数であっても互換性は保証されません。直径、ピン配列、シェル構造、ロック方式、規格、正確な型番も一致する必要があります。
プロジェクトではいつ金属シェルをプラスチックシェルの代わりに使うべきですか？
機器が強い振動、衝撃、電磁干渉、屋外暴露、厳しい産業条件にさらされる場合、通常は金属シェルが好まれます。プラスチックシェルは軽負荷用途や重量に敏感な用途に適する場合があります。
すべてのプロジェクトにIP67保護は必要ですか？
いいえ。IP67以上の保護は、屋外、湿気、粉じん、厳しい環境では重要です。屋内制御盤や保護された機器室では、必ずしも同じ保護等級が必要とは限りません。
カスタムケーブルを注文する前に何を確認すべきですか？
プロジェクトチームは、コネクタ型番、ピン定義、ケーブル長、シールド要件、信号タイプ、電流レベル、設置環境、コネクタに防水または耐振性能が必要かどうかを確認する必要があります。
航空コネクタは電源と信号を同時に伝送できますか？
はい。多くの航空コネクタは、電源、信号、音声、制御、または混合伝送向けに設計できます。具体的な能力は、接点設計、ピン配置、ケーブル仕様、電気定格によって異なります。
