現代の IP ベース通信システムでは、直接的なグローバル到達性という考え方は、内部ネットワークの識別情報と外部からの可視性を分離する階層型ルーティングアーキテクチャへと徐々に置き換えられてきました。ネットワークアドレス変換（NAT）は、この分離を実現する最も重要な仕組みの一つです。NAT はルーティング、セッション追跡、トランスポート層処理が交差する位置で動作し、複数の内部デバイスが制御された状態認識型の変換境界を通じて外部ネットワークと通信できるようにします。

NAT は単なる IP 置換ツールではなく、エッジゲートウェイ内に組み込まれた動的な判断システムとして機能します。保護されたネットワークに入る、またはそこから出るすべてのパケットは、リアルタイムのセッション状態に基づいて評価、変換、追跡されます。これにより、内部アドレス領域と外部アドレス領域の間に制御された非対称性が生まれ、現代の IP ネットワークの拡張と運用のあり方を根本的に変えています。

内部アドレス指定と外部ルーティング領域の分離

NAT の最初の構造的原理は、プライベートアドレス空間とパブリックアドレス空間の分離です。内部ネットワークは通常、グローバルインターネット上でルーティングされないよう意図的に設計された RFC1918 アドレス範囲を使用します。これらのアドレスは異なる組織で再利用できるため、グローバルな一意性の必要はなくなりますが、外部ルーティングテーブルからは分離されます。

このようなネットワーク内のデバイスが通信を開始する場合、そのプライベート IP アドレスはローカル領域の外では意味を持ちません。NAT は、ネットワーク境界で内部の送信元アドレスをグローバルに有効な外部アドレスへ変換することで、この差を埋めます。この処理により、プライベートネットワークはパブリック IP 割り当ての制約から独立して動作しながら、完全な接続性を維持できます。

この分離には構造上の利点もあります。内部ネットワークのトポロジーが外部の観測者から見えにくくなることです。そのため、NAT は設計上のセキュリティ機構ではありませんが、内部インフラが直接さらされる範囲を間接的に減らします。

ネットワークエッジにおけるステートフルなパケット変換機構

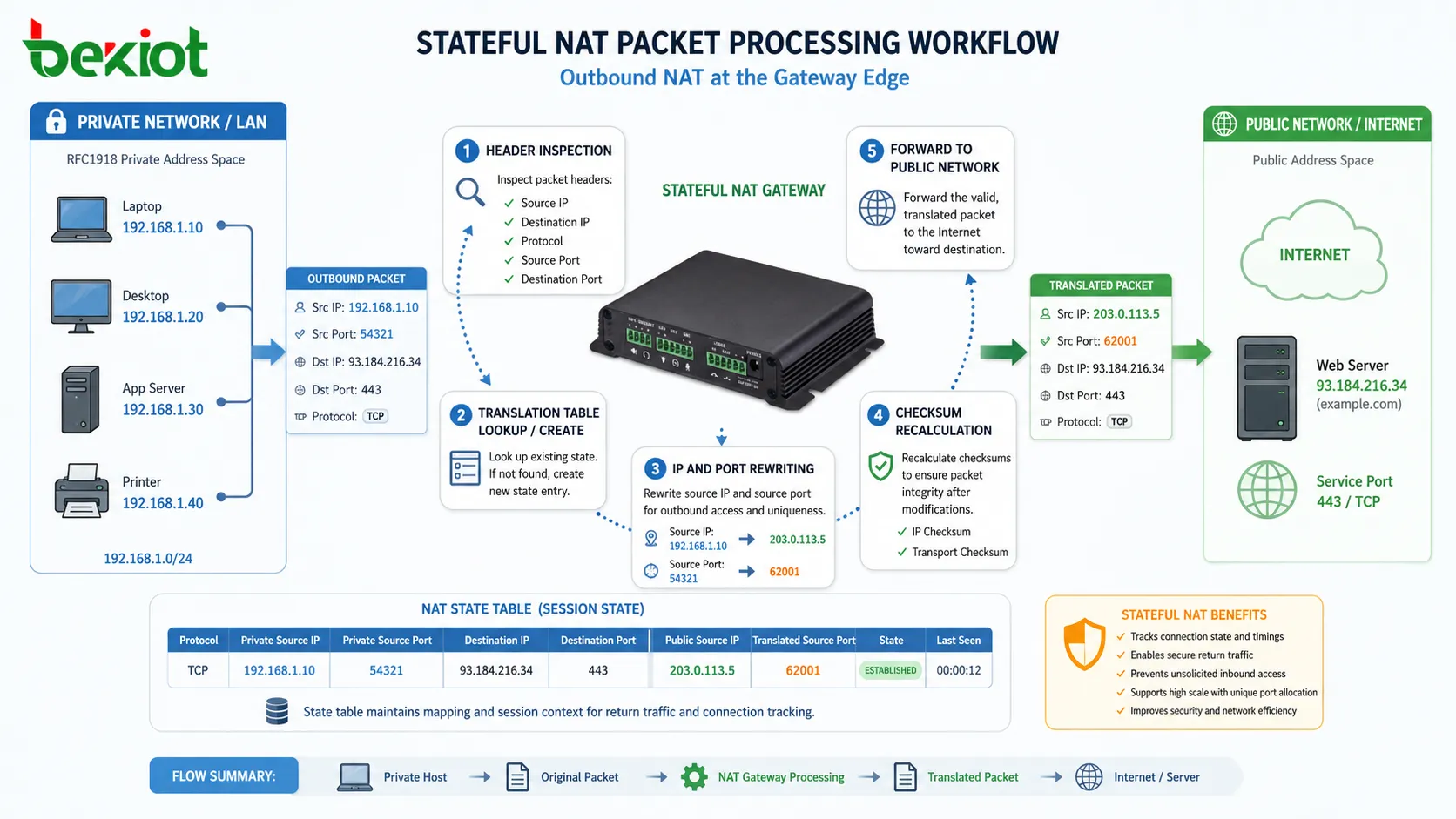

NAT 動作の中心には、ルーター、ファイアウォール、専用 NAT 装置などのゲートウェイ内に配置されたステートフルなパケット処理エンジンがあります。送信パケットが到着すると、装置は送信元 IP アドレス、宛先 IP アドレス、プロトコル種別、トランスポート層ポート番号など複数のヘッダーフィールドを検査します。

この検査に基づいて、システムは内部状態テーブルから変換エントリを生成または取得します。その後、送信元 IP アドレスは外部向けのパブリック IP アドレスに置き換えられます。多くの現代的な実装では、同時セッション間の一意性を確保するために送信元ポートも書き換えられます。

この変換では、パケットの整合性も維持しなければなりません。ヘッダーフィールドを変更した後、IP 層とトランスポート層の両方でチェックサムを再計算し、後続のルーティングシステムでパケットが有効な状態を保つようにします。

変換状態テーブルの構築とライフサイクル

NAT 動作の基本構成要素は変換状態テーブルであり、内部セッションと外部表現の対応関係を保持します。アクティブな通信フローごとに一意のエントリが生成され、内部アドレス情報と変換後の外部識別子が関連付けられます。

典型的な NAT エントリには、内部 IP アドレス、内部送信元ポート、変換後のパブリック IP、割り当てられた外部ポート、プロトコル種別、セッションタイムアウトのメタデータが含まれます。この構造化された対応により、戻りトラフィックを元の内部ホストへ正確にルーティングできます。

これらのエントリのライフサイクルは厳密に制御されます。セッション開始時に新しい対応が作成されます。通信が継続している間は、トラフィックの活動に応じてエントリが更新されます。セッションがアイドル状態になるか明示的に終了すると、システム資源を解放するためにエントリは削除されます。

ポートアドレス変換と接続多重化の動作

NAT の中で最も広く導入されている形式の一つがポートアドレス変換（PAT）であり、NAT overload とも呼ばれます。このモデルでは、複数の内部デバイスが単一のパブリック IP アドレスを共有します。セッションの識別は、送信元ポート番号を動的に割り当てることで行われます。

複数の内部ホストが同時に外向き接続を開始すると、NAT システムは各セッションに一意の外部ポート識別子を割り当てます。これにより、戻りトラフィックを曖昧さなく適切な内部エンドポイントへ対応付けることができます。

この仕組みは IPv4 アドレスの利用効率を大きく高めます。デバイスごとに 1 つのパブリック IP を必要とせず、数千台のデバイスが単一の外部可視アドレスプールを使って同時に動作できます。

戻りトラフィックの再構成と逆方向マッピングロジック

NAT における受信トラフィック処理は、送信方向の変換と本質的には対称ですが、完全にテーブル検索に基づく再構成に依存します。外部サーバーから応答パケットが到着すると、NAT ゲートウェイは宛先 IP とポートの組み合わせを確認します。

次に、変換状態テーブルを検索して対応する内部マッピングエントリを特定します。見つかると、システムはパケットを内部ネットワークへ転送する前に、元の宛先 IP とポートを復元します。

この逆方向マッピング処理により、セッションの連続性が完全に維持されます。外部サーバーも内部クライアントも変換層を意識せず、アプリケーションレベルでは透過的に動作します。

タイムアウト制御とリソース最適化戦略

NAT は本質的にステートフルなシステムであるため、メモリと処理資源を効率的に管理する必要があります。各アクティブセッションは変換テーブルの一部を消費し、無制御に増加すると性能低下やテーブル枯渇を引き起こす可能性があります。

これを防ぐため、NAT 実装ではプロトコルごとのタイムアウトポリシーを適用します。TCP セッションは通常、明示的な終了信号を受け取るまで維持されます。一方、UDP セッションは非アクティブ状態に基づく期限切れタイマーに依存します。ICMP マッピングはステートレスな性質のため、一般に短時間で終了します。

大規模ネットワークにおけるキャリアグレード変換アーキテクチャ

大規模なサービスプロバイダーネットワークでは、同時利用者数が非常に多いため、従来の NAT 実装だけでは十分ではありません。Carrier-Grade NAT（CGNAT）は、基本的な NAT モデルを分散型かつ大容量の変換アーキテクチャへ拡張し、数百万規模の同時セッションを処理できるようにします。

通常単一のエッジゲートウェイで動作する企業向け NAT と異なり、CGNAT システムは変換負荷をクラスタ化されたノードに分散します。各ノードはアドレスプールとセッションテーブルの一部を担当し、水平拡張性と耐障害性を実現します。このアーキテクチャは、IPv4 枯渇が深刻なモバイルネットワーク、ブロードバンド ISP、大規模コンテンツ配信環境に不可欠です。

CGNAT の展開では、変換ノード間の負荷分散により、セッション維持と決定論的マッピングがより複雑になります。そのため、決定論的 NAT アルゴリズムや加入者ベースのハッシュ機構を用いて、同じ内部ホストからのセッションが一貫して同じ外部変換コンテキストへ割り当てられるようにします。

リアルタイム通信システムとトランスポートプロトコルへの影響

ネットワークアドレス変換は、VoIP、ビデオ会議、産業用ディスパッチネットワークなどのリアルタイム通信システムに特有の課題をもたらします。これらのシステムはエンドツーエンド接続に強く依存し、IP アドレス情報をアプリケーションペイロード内に直接埋め込むこともあります。

SIP（Session Initiation Protocol）や H.323 などのプロトコルは、NAT がトランスポート層のアドレスを変更すると接続問題を起こす場合があります。これは、セッション交渉メッセージに外部ネットワークでは無効なプライベート IP 参照が含まれることがあるためです。

この問題を緩和するために、STUN（Session Traversal Utilities for NAT）、TURN（Traversal Using Relays around NAT）、ICE（Interactive Connectivity Establishment）などの NAT トラバーサル技術が一般的に導入されます。これらの仕組みにより、端末は自分の公開側アドレスを検出し、NAT 境界を越えてメディア経路を確立できます。

アプリケーション層ゲートウェイの動作とプロトコル適応

一部の NAT 実装にはアプリケーション層ゲートウェイ（ALG）機能が含まれ、アプリケーション層ペイロードを検査および変更してプロトコル整合性を保ちます。これは、IP アドレスやポート情報をペイロード内部に埋め込むプロトコルにとって特に重要です。

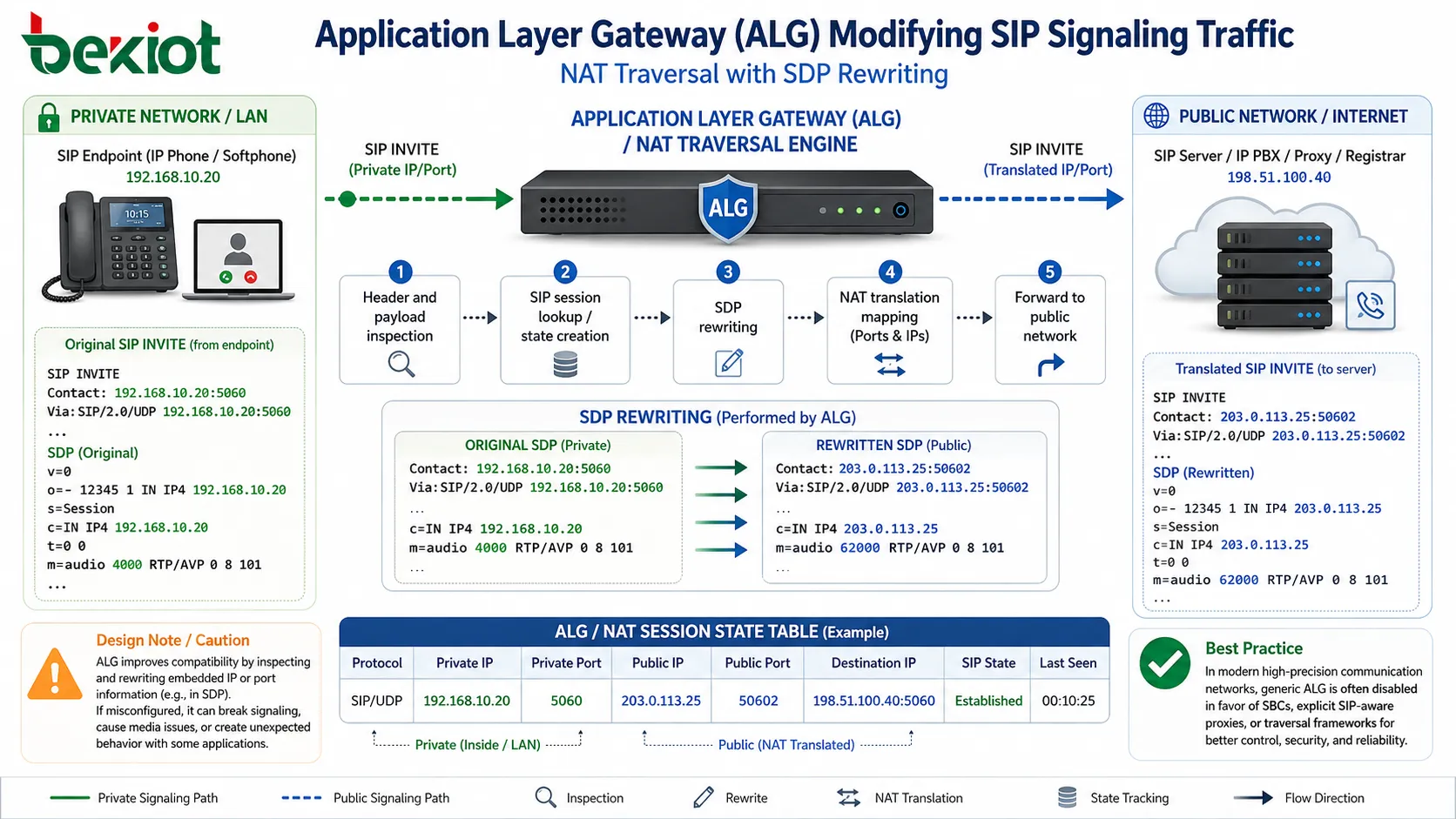

たとえば SIP ALG は、埋め込まれた SDP（Session Description Protocol）フィールドを書き換え、プライベート IP アドレスを変換後のパブリックアドレスに置き換えることができます。互換性を高める一方で、設定が不適切な場合には複雑さや予期しない副作用を招くこともあります。

現代のネットワーク設計では、特に高精度な通信環境において、汎用 ALG 機能を無効にし、明示的なアプリケーション対応プロキシやトラバーサルフレームワークを利用することが多くなっています。

IPv6 移行と NAT の役割低下

IPv6 の導入は、グローバルネットワークアーキテクチャにおける NAT の長期的役割を大きく変えます。拡張されたアドレス空間により、IPv6 は PAT のようなアドレス節約戦略の必要性をなくします。

しかし、NAT が消えたわけではありません。NAT64 やデュアルスタック変換システムのような移行機構へ進化し、IPv4 と IPv6 ネットワーク間の相互運用を可能にしています。

多くの実環境では IPv4 と IPv6 が共存しており、根本的に異なるアドレスモデルを橋渡しする変換層が必要です。この移行段階は後方互換性を確保しつつ、IPv6 ネイティブ基盤への段階的な移行を可能にします。

性能制約と高スループット最適化モデル

NAT 処理では、パケット検査、ヘッダー書き換え、状態テーブル管理により計算負荷が発生します。高スループット環境では、適切に最適化しないとボトルネックになる可能性があります。

性能制約に対応するため、現代の NAT 実装ではハードウェアアクセラレーション、マルチコア処理、分散セッションテーブルを活用します。ネットワークプロセッサ（NPU）や ASIC ベースの転送エンジンは、汎用 CPU から変換処理をオフロードするためによく使用されます。

もう一つの最適化技術はフローキャッシュです。頻繁に使用される変換エントリを高速メモリに保存し、パケット処理時の検索遅延を低減します。

NAT システムの障害モードと診断動作

NAT システムがリソース枯渇や設定不整合に直面すると、複数の障害モードが発生する可能性があります。最も一般的な問題はポート枯渇で、新しいセッション割り当てに利用できる外部ポートがなくなる状態です。

もう一つの頻繁な障害シナリオは非対称ルーティングです。誤ったルーティング設定により戻りトラフィックが NAT デバイスを迂回し、セッション状態が壊れてパケットが破棄されます。

診断分析では通常、変換テーブル、セッションログ、インターフェースカウンターを確認し、マッピング動作やリソース利用の異常を特定します。

企業環境における運用展開戦略

企業ネットワークでは、NAT の展開は通常、セキュリティゾーンやセグメンテーション戦略と整合させて行われます。内部ネットワークは信頼ゾーンに分割され、NAT ゲートウェイは内部領域と外部領域の制御境界に配置されます。

ポリシーベースの NAT ルールを異なるトラフィック種別に適用し、アプリケーション種別、宛先、ユーザーグループに応じた選択的な変換を実現できます。これにより、組織は送受信通信フローを細かく制御できます。

産業用通信システムでは、NAT は VPN トンネルやファイアウォールポリシーと組み合わせて使用されることが多く、運用上の接続性を維持しながら多層のネットワーク分離を実現します。

NAT と産業用通信アーキテクチャの関係

ディスパッチセンター、電力システム、交通ハブ、緊急通信ネットワークなどの産業環境では、NAT はプライベート IP 領域間の複数拠点接続を実現するうえで重要な役割を担います。

これらのシステムは、ローカル制御ネットワークが独立して動作しながら中央協調も必要とするハイブリッドアーキテクチャに依存することが多くあります。NAT は内部アドレスを抽象化し、分散ノード間の制御された通信経路を維持することでこれを実現します。

ただし、このようなシステムでは遅延と信頼性の要件が厳しいため、ジッター、セッション喪失、信号伝搬遅延を避けるために NAT を慎重に設定する必要があります。

NAT 動作のシステムレベル解釈

システム工学の観点から見ると、NAT は事前定義されたルールと動的なセッションコンテキストに基づいてパケットの識別情報を変換する決定論的な状態機械として理解できます。

NAT は、ネットワークアドレス指定、トランスポート多重化、セッション維持、ポリシー適用という複数の抽象層をまたいで動作します。この多層的な振る舞いにより、NAT は単純なルーティング機構と区別され、現代の IP ネットワークアーキテクチャの基盤的要素となっています。

よくある質問

IPv6 環境で NAT がまだ存在するのはなぜですか？

IPv6 によりアドレス変換の必要性は低下しますが、IPv4 と IPv6 ネットワークを橋渡しして後方互換性を確保する移行機構として NAT はなお存在します。

NAT は高頻度通信システムの遅延に影響しますか？

はい。ヘッダー書き換えと状態検索の追加処理により、特にセッション負荷が高い条件ではわずかな遅延が発生する可能性があります。

NAT とファイアウォールの違いは何ですか？

NAT はルーティングのためにアドレス情報を変更し、ファイアウォールはセキュリティポリシーを適用します。両者は共存することが多いものの、役割は異なります。

一部のアプリケーションが NAT 配下で失敗するのはなぜですか？

ペイロード内に IP 情報を埋め込むアプリケーションや、直接のピアツーピア接続を必要とするアプリケーションは、NAT トラバーサル技術がない場合に失敗することがあります。

CGNAT はトラブルシューティングのために逆追跡できますか？

CGNAT システムはログとマッピング記録を保持しますが、大規模な集約が行われるため、逆方向の追跡には集中型ログ相関システムが必要です。
