高速道路トンネルは、非常駐車帯、車両用横坑、歩行者用横坑、変電設備、換気設備室、消防設備ポイント、通信機器室などが長い閉鎖空間内に配置されています。車両事故、火災、設備故障、緊急通報などが発生した場合、現場の利用者や作業員は速やかにトンネル監視センターへ連絡する必要があります。監視員は同時に事故発生地点を特定し、巡回、保守、消防、交通管理などの担当者へ連絡しなければなりません。

携帯電話はネットワークの受信状況、端末のバッテリー残量、現場環境などの影響を受けるため、トンネル内の唯一の緊急通信手段として使用することは適切ではありません。一般的なオフィス用電話も、湿気、粉塵、車両振動、継続的な騒音環境で長期間使用する用途には適していません。そのため、トンネル緊急通信システムでは固定式の産業用電話を配置し、SIP指令プラットフォームを介して放送、映像監視、録音システムと接続することで、現場からの通報を監視センターの事故対応フローへ直接取り込める構成が必要です。

高速道路トンネルにおける通信上の課題

トンネル内の通信ポイントは道路に沿って分散しており、監視センターから離れた場所に設置されることも少なくありません。事故発生時には、通報者が正確なキロ程や走行方向を説明できない場合があります。煙、暗闇、緊張した状況では、口頭による位置説明だけに頼ると現場確認が遅れる可能性があります。

電話、非常放送、映像監視、火災警報がそれぞれ独立して動作している場合、緊急通報を受けた監視員は、該当するカメラ、放送エリア、対応担当者の連絡先を個別に確認する必要があります。複数のシステムを繰り返し切り替えることで操作手順が増え、設備や位置を誤って対応付けるリスクも高まります。

トンネル内では換気ファン、車両走行、電気機械設備などによって継続的な騒音が発生するため、一般的な電話の着信音が聞き取りにくい場合があります。また、設備室、危険物運搬車両に関連するエリア、またはリスク評価によって特別な危険区域と判断された場所では、危険区域の区分に応じた防爆電話が必要になる場合があります。

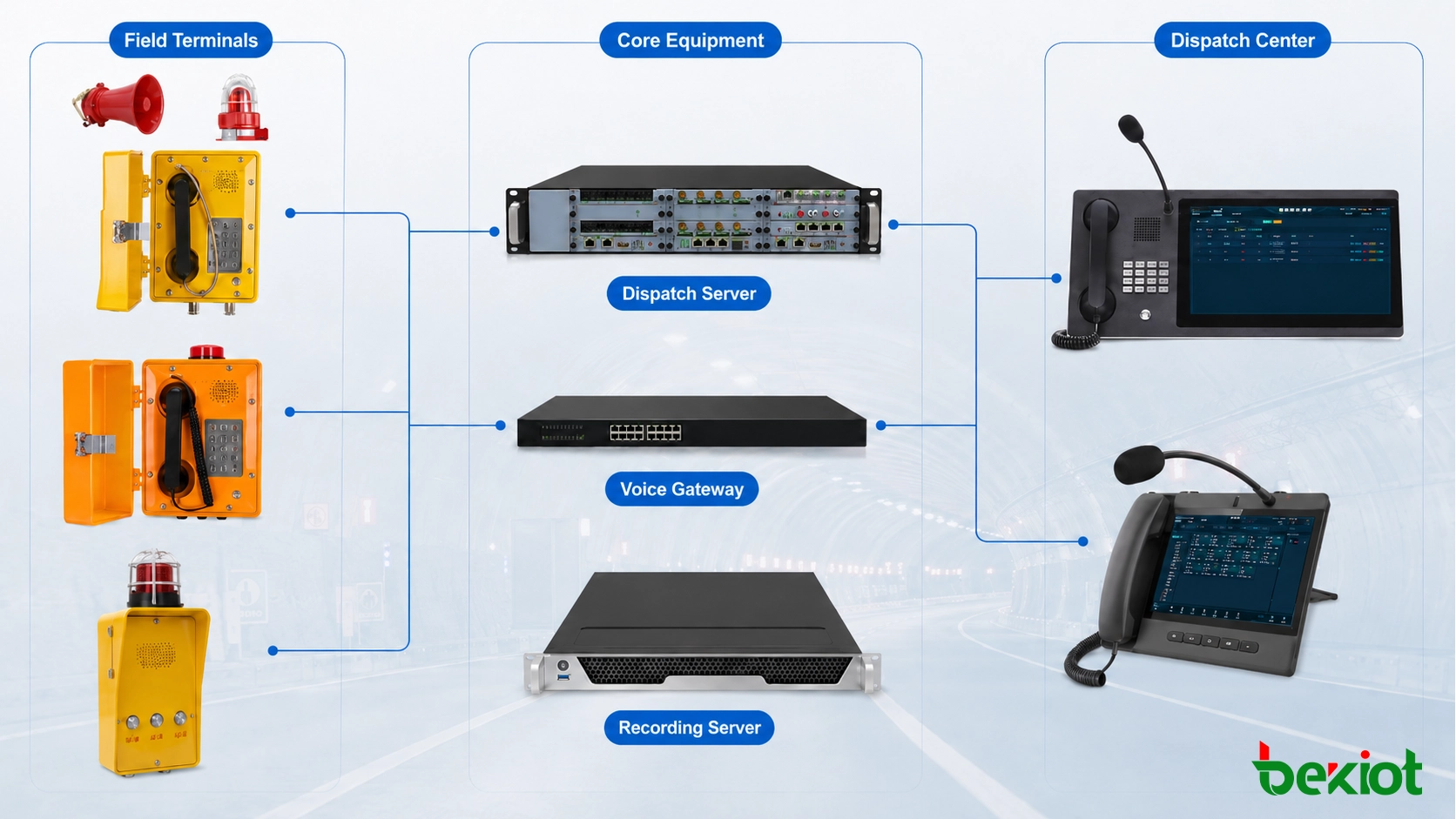

システム構成と接続アーキテクチャ

高速道路トンネル向け緊急通信システムは、一般的に現場通信端末、伝送ネットワーク、指令プラットフォーム、放送・警報設備、録音管理システムで構成されます。トンネル内に設置された電話端末は、産業用Ethernetネットワーク、光ファイバーリング、または専用通信ネットワークを介して監視センターへ接続されます。監視員は集中管理画面から着信応答、端末状態確認、発信などの操作を行います。

各現場電話には、トンネル名、走行方向、キロ程、設備番号、設置位置を登録しておく必要があります。着信が指令コンソールへ入ると、監視員は端末情報をすぐに確認できるため、通報者に発信場所を改めて確認する時間を減らせます。

関連システム： 高速道路向け統合指令・ディスパッチソリューション

既存のアナログ緊急電話は、音声ゲートウェイを介してSIP指令システムへ接続できます。既存設備を一度にすべて交換する必要はなく、新設区間や改修区間をネットワーク条件に応じて段階的に導入できます。

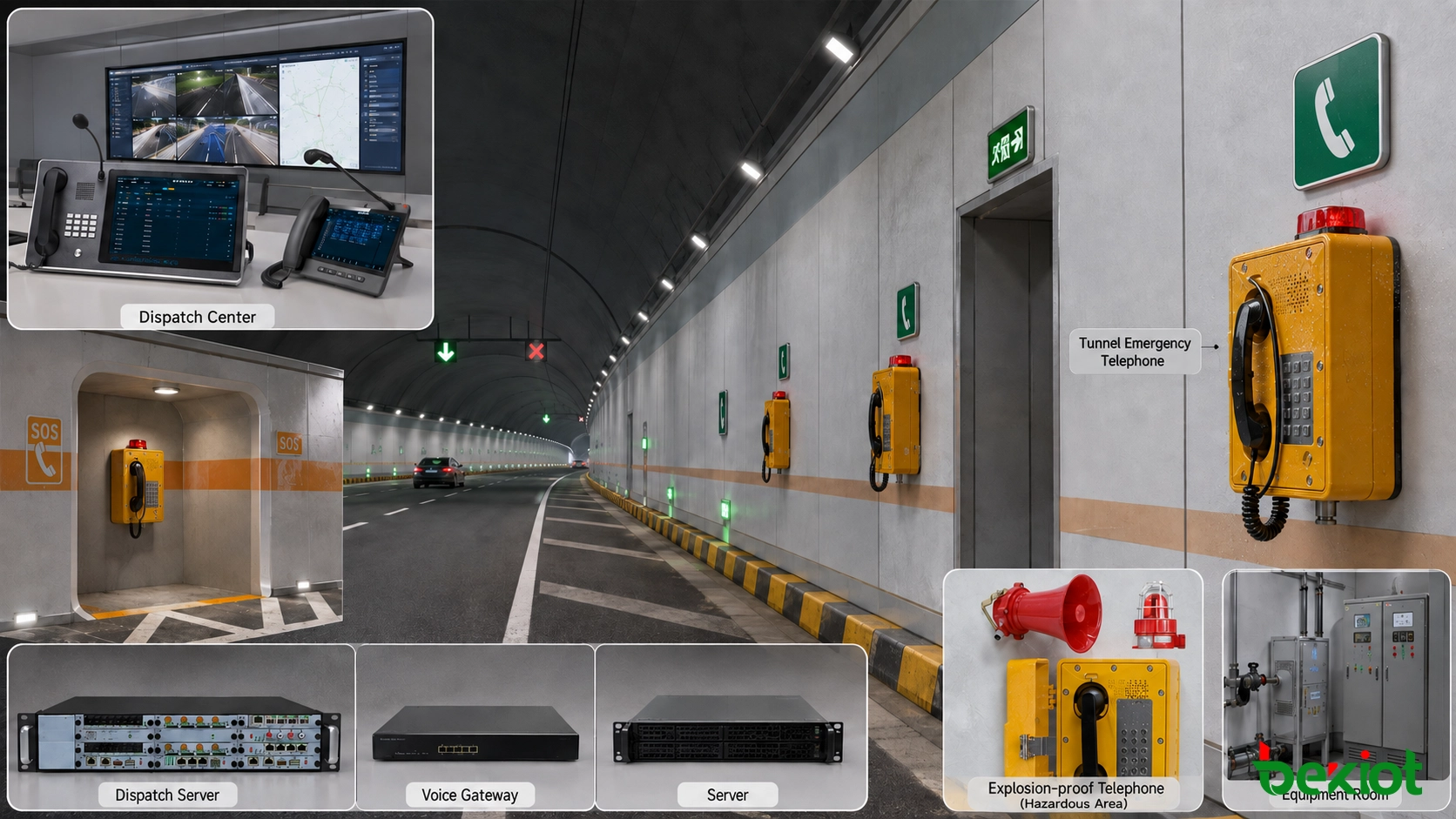

現場通信端末の配置

本線トンネルと非常駐車帯

産業用防水電話または緊急通報電話は、非常駐車帯、トンネル出入口、道路沿いの固定通報ポイントへの設置に適しています。車両故障や緊急時に運転者やトンネル利用者が監視センターへ連絡できるよう、端末には視認性の高い表示、簡単な操作性、安定した環境耐性が求められます。

車両用・歩行者用横坑

横坑は、車両移動、避難、緊急救助などに使用されます。これらの位置にはワンタッチ通報端末を設置できます。着信後、監視員は端末名称から該当する横坑を特定し、近隣の放送エリアを通じて避難や待機の指示を出すことができます。

設備室と変電設備

換気設備室、ポンプ室、変電設備、通信機器室には産業用電話を設置でき、保守担当者が監視センターと連絡を取る際に使用できます。筐体材質、防塵・防水性能、動作温度、設置方式は、現場の湿度、粉塵、設備騒音などに応じて選定する必要があります。

特別な危険区域

防爆電話は、すべての高速道路トンネル地点で標準的に必要となる設備ではありません。リスク評価によって可燃性ガス、可燃性粉塵、その他の爆発性雰囲気が存在すると確認された場所でのみ必要になります。選定する通信端末は、危険物質、危険区域区分、温度等級に適合する認証を取得している必要があります。

監視室と管理ステーション

トンネル監視センターには視覚的に操作できる指令コンソールを配置し、管理ステーションや当直室にはSIP指令電話を設置できます。両方の端末を同一の番号体系へ接続することで、日常連絡、通話転送、運用担当者間の連携を行えます。

指令センターにおける通信制御

指令コンソールには、トンネル区間、キロ程、走行方向、担当業務に応じて通信対象を表示できます。また、各端末のオンライン、オフライン、待機中、着信中、通話中などの状態も確認できます。監視員は多数の内線番号を覚えることなく、対象地点を直接選択して発信できます。

現場電話から監視センターへ着信した場合、指令担当者は直接応答するか、巡回、保守、管理担当へ通話を転送できます。複数の部門が共同対応する必要がある場合には、現場担当者、保守チーム、責任者を同じ通話へ接続し、情報の繰り返し伝達を減らせます。

緊急通報には通常より高い優先度を設定できます。重要な通信回線が使用中の場合、プロジェクトで対応機能が設定されていれば、権限を持つ担当者が強制割込み、強制切断、モニタリングなどを利用できます。これらの操作権限は指定された担当者のみに制限し、すべての操作履歴を保存する必要があります。

端末がオフラインになった場合、ネットワーク接続を失った場合、または登録に失敗した場合には、管理プラットフォームが警報を発する必要があります。保守担当者は設備番号と設置位置を確認して点検を行うことができ、現場電話が長期間使用不能のまま放置されることを防げます。

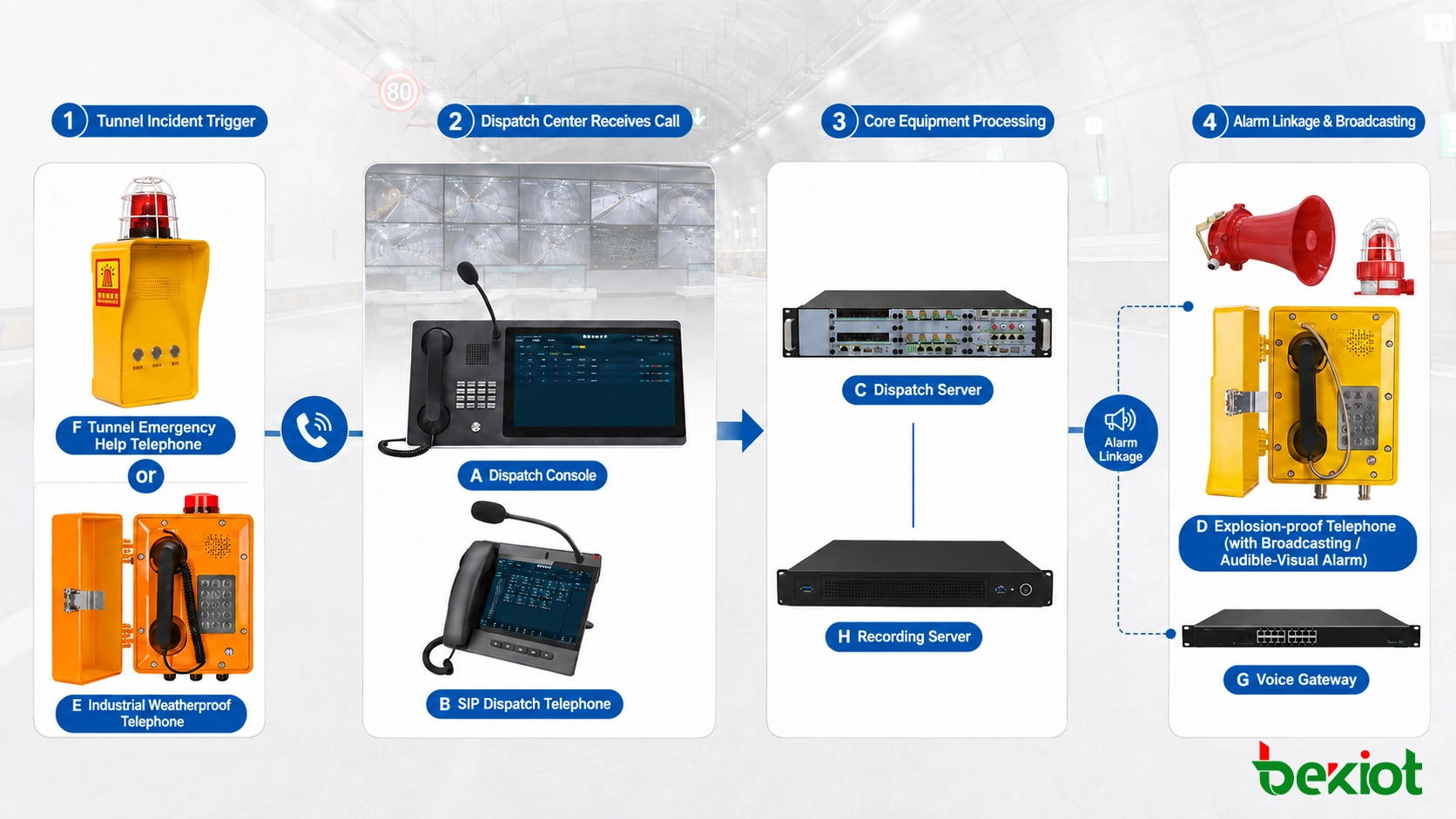

電話・放送・映像の連携

緊急通信は、電話への応答だけで完結するものではありません。監視センターは通報を受けた後、近隣の映像を確認して事故内容を判断し、必要な対応担当者へ連絡するとともに、影響を受けるトンネル区間へ放送を行う必要があります。

トンネル内で車両衝突事故が発生した場合、次のような流れで対応できます：

1. 運転者または現場の利用者が緊急電話を使用して監視センターへ連絡する；

2. 指令コンソールにトンネル名、走行方向、電話設置地点のキロ程が表示される；

3. 監視員が通話に応答し、近隣カメラの映像を開いて現場状況を確認する；

4. 事故状況に応じて巡回、救助、保守担当者へ連絡する；

5. 近隣の放送エリアから後続車両へ減速または停止を指示する；

6. 避難が必要な場合、横坑付近の放送設備および音響・光警報器を起動する；

7. 現場からの報告、指令通話、放送操作を同一の事故記録へ保存する；

8. 事故対応完了後、監視員がイベントの終了を確認する。

電話ポイント、カメラ番号、放送エリアは、システム構築時にあらかじめ対応付けておく必要があります。これにより、着信時に監視員が最寄りの映像を直接開き、該当する放送エリアを選択できるため、設備番号を再度検索する必要がありません。

火災警報システム、交通事故検知システム、トンネル監視プラットフォームと連携する場合には、インターフェース方式、起動条件、制御権限を事前に明確にする必要があります。車線閉鎖、人員避難、設備停止などに関わる操作については、手動確認の手順を残すことが望まれます。

通話録音と事故記録

録音システムは、現場電話、指令コンソール、管理担当者間の重要な通話を保存します。また、発信番号、着信番号、通話時刻、接続状態、通話時間、操作席などの情報も記録します。

管理者は、トンネル名、電話番号、キロ程、時刻、事故番号などを条件として記録を検索できます。同一の事故で複数回の通話、転送、放送、現場報告が発生した場合でも、記録を時系列で整理することで対応プロセス全体を確認できます。

録音記録は事故後の確認だけでなく、当直業務の点検、設備故障の追跡、運用指示の確認にも使用できます。例えば、保守チームがいつ作業指示を受けたか、交通警告が発信されたか、トンネルがいつ再開可能と報告されたかを記録から確認できます。

録音保存期間、バックアップ先、検索権限、エクスポート規則は、トンネルの運用手順に従って設定する必要があります。重要な記録については、一般ユーザーアカウントから削除または変更できないように保護する必要があります。

信頼性とプロジェクト導入

高速道路トンネルの通信システムには継続的な稼働が求められます。長大トンネル、複数トンネル群、重要交通路では、運用レベルに応じて冗長化された指令サーバー、冗長アプリケーションサーバー、光ファイバーリング、UPS電源、ネットワーク稼働警報などを構成できます。

中核設備に障害が発生した場合、待機系設備は主要な通信サービスをできるだけ早く引き継ぐ必要があります。番号データ、端末設定、録音ファイルは定期的にバックアップし、単一設備の障害によってシステム設定と過去の記録が同時に失われることを防ぎます。

正式運用前には、端末登録、音声品質、ホットライン通話、自動応答、通話転送、放送、録音、オフライン警報などを確認する必要があります。SIP設備については、音声コーデック、DTMF伝送、通話制御、異なるメーカー製機器間の相互接続性についても検証が必要です。

現場施工では、電話番号、実際の設置位置、キロ程表示、プラットフォーム上の名称を最終確認する必要があります。システム上の端末情報と実際の設置地点が一致して初めて、監視センターは緊急時に正しい場所を特定できます。

導入後の運用効果

システム導入後、トンネル沿線には固定式の緊急通報ポイントが設けられ、現場の利用者や作業員は最寄りの端末から監視センターへ連絡できます。監視員は着信情報から走行方向とキロ程を確認し、最寄りの映像を表示して適切な対応担当者へ連絡し、必要な放送指示を出すことができます。

端末を集中監視することで、オフライン設備やネットワーク障害をより早く検知できます。また、電話、放送、指令操作の記録を同一事故の情報として保存することで、当直点検や事故後の確認時に複数の独立システムから手作業で情報を収集する負担も軽減できます。

Becke Telcomは、トンネル長、設備配置、環境条件、既存ネットワーク構成に応じて、産業用防水電話、防爆電話、SIP指令電話、指令コンソール、指令サーバー、音声ゲートウェイ、録音サーバー、放送端末を構成できます。本システムは、トンネルの日常運用、電気機械設備の保守、緊急時対応に必要な安定した固定通信を提供します。
