トンネル建設チームは、地下作業エリア、トンネル坑口、仮設現場施設、プロジェクト事務所など、さまざまな場所で作業を行うことがよくあります。デジタル無線はトンネル内の作業員に効果的な通信手段を提供できますが、技術的な決定には無線ネットワークの外部にいる人々が関与することが頻繁にあります。プロジェクトエンジニアは現場事務所にいる場合があり、設計者、機器スペシャリスト、その他の外部専門家は携帯電話または固定電話で参加する必要があるかもしれません。これらの通信リソースが独立して運用される場合、多者間での技術的議論を組織するのに、実際の会話よりも時間がかかることがあります。
実用的な解決策は、既存の無線カバレッジと有線ネットワークを維持しつつ、統合された指揮・ディスパッチ層を追加することです。トンネル無線システム、オフィス電話、PSTN回線、IPエンドポイントをSIPベースの通信で接続することで、プロジェクトは現場作業員、プロジェクトエンジニア、遠隔スペシャリスト間の単一の通信経路を構築でき、現場ネットワーク全体を再構築する必要はありません。
ネットワークが分離していると調整が遅れる理由
無線通信はトンネル建設に適しています。現場要員は作業面、機器エリア、仮設建設ゾーンを移動しながら通信できるからです。多くのプロジェクトでは、建設エリアに沿って信頼性の高いカバレッジを提供するために、デジタル無線中継器がすでに導入されています。
問題が無線ネットワーク外部からの参加を必要とする場合に制限が現れます。建設作業員は無線で地質異常、機器故障、技術的問題を報告するかもしれませんが、プロジェクトエンジニアはオフィス電話を使用している可能性があります。外部スペシャリストは携帯電話または固定電話回線でのみ対応可能な場合があります。
無線システム、オフィス電話システム、外部電話ネットワークが独立したままだと、情報は手動で人から人へ伝達されなければなりません。ある人物が現場報告を受け、別の人物がプロジェクト事務所に電話し、さらに別の人物が外部スペシャリストに連絡します。複雑な建設問題では、この通信チェーンにより、全員が同じ情報を同時に聞くことが困難になる場合があります。
したがって、通信の目的は無線ネットワークを置き換えることではなく、既に使用されているシステムを接続し、異なる参加者が同じディスパッチおよびコンサルテーションプロセスに参加できるようにすることです。
既存の現場リソースを活用した構築
トンネル建設通信システムは、現場ですでに利用可能な可能性のある2つのインフラリソースを活用できます。既存のデジタル無線中継器ネットワークと、建設エリアとプロジェクト事務所間の有線ネットワークです。
建設現場では、デジタル無線システムは適切な無線インターフェースまたはゲートウェイを介して指揮・ディスパッチプラットフォームに接続されます。現場要員は既存の携帯無線機を引き続き使用し、ディスパッチプラットフォームは無線通信グループへのアクセスを獲得します。
プロジェクト事務所はその電話環境を維持できます。IP-PBXまたは互換性のある通信プラットフォームは、アナログ電話、IP電話、外部電話回線を接続できます。ネットワークスイッチは事務所通信端末にIP接続を提供し、PSTNアクセスによりプロジェクトネットワーク外の参加者が必要に応じて通常の電話サービスを通じて参加できるようにします。
現場ディスパッチ側とプロジェクト事務所は、現場の既存IPネットワークを介して相互接続されます。SIPは互換性のあるIP通信機器に共通のシグナリング方法を提供し、以前は分離されていたシステム間での通信確立を可能にします。
このアプローチは、無線カバレッジと基本的なネットワークインフラがすでに運用されている建設プロジェクトに特に適しています。現場無線機を交換したり事務所通信を再構築したりする代わりに、プロジェクトはそれらの間に統合層を追加します。

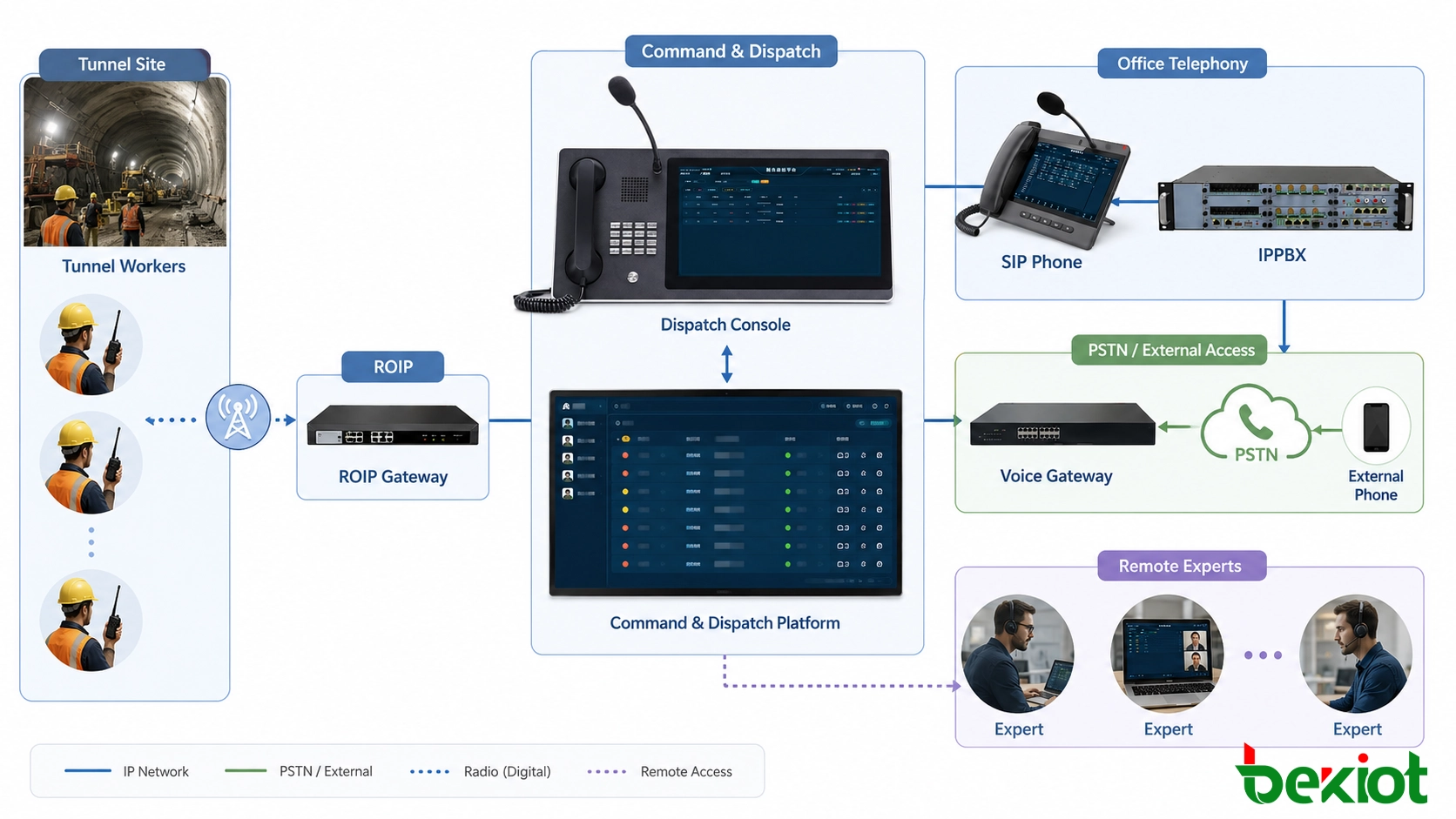

統合アーキテクチャの仕組み
全体的なアーキテクチャは、現場通信側、プロジェクト事務所、外部参加者に分けることができます。
現場通信
トンネル内部および周辺の作業員は、デジタル携帯無線機を通じて通信を続けます。既存の無線中継器は建設エリア全体のカバレッジを維持します。無線システムはディスパッチプラットフォームに接続され、無線ユーザーはディスパッチャーに承認された場合、元のトークグループ外の参加者と通信できるようになります。
プロジェクト事務所通信
プロジェクト事務所は、IP通信ネットワークを介して電話リソースを接続します。既存のインフラに応じて、これらのリソースにはアナログ電話、SIP電話、事務所内線、外部電話回線が含まれる場合があります。
ディスパッチャーは、専用ディスパッチ端末またはブラウザベースのディスパッチインターフェースを使用して、通信リソースを表示し、通話を開始できます。これにより、現場要員が通常の無線運用を変更する必要なく、中央運用ポジションが作成されます。
外部専門家アクセス
外部スペシャリストは必ずしも専用のトンネル通信機器を必要としません。PSTNまたは適切な外部電話接続が利用可能な場合、スペシャリストは携帯電話または固定電話を使用して参加できます。
これはトンネル建設にとって重要です。なぜなら、技術的問題を解決するために必要な人々が複数の場所に分散している可能性があるからです。機器サプライヤー、設計エンジニア、地盤工学スペシャリスト、その他の技術要員は、まず現場に移動することなく通信セッションに参加できます。
現場報告から専門家コンサルテーションへ
建設問題が即時の技術的議論を必要とする場合、システムの主な価値が明らかになります。
現場作業員はまず携帯無線機で状況を報告します。無線グループはディスパッチプラットフォームに接続されているため、ディスパッチャーまたはプロジェクトエンジニアは、別個の手動通信経路を確立することなく情報を受信できます。
追加の技術サポートが必要な場合、ディスパッチャーは内線電話またはSIP電話を通じて関連する事務所要員に連絡できます。その後、利用可能な外部電話接続を介して外部専門家を追加できます。
参加者は同じ音声会議にまとめられ、トンネル現場の人物、プロジェクト事務所のエンジニア、遠隔の専門家が問題を直接議論できるようになります。現場作業員は実際の状況を説明し、プロジェクト要員は建設情報を提供し、スペシャリストは繰り返しのメッセージ転送に頼ることなく質問できます。
このワークフローは、技術的決定が複数の中間通話では要約が難しい情報に依存する場合に特に有用です。参加者を1つのセッションに保つことで、誤解を減らし、技術専門家に問題に最も近い要員への直接アクセスを提供します。
同じ通信経路は運用調整もサポートできます。ディスパッチャーは、複数の無関係な通信システムを運用する代わりに、1つのプラットフォームから現場無線グループ、事務所要員、外部電話ユーザーと通信できます。
日常運用のための統合ディスパッチ
遠隔技術コンサルテーションは重要なユースケースですが、統合通信プラットフォームは日常的な建設調整もサポートできます。
ディスパッチ要員は専用端末またはWebインターフェースを使用して、さまざまなユーザーとの通信を開始できます。ディスパッチャーは、人物がどの通信システムに属しているかを覚えておく代わりに、統合通信環境から作業し、必要な現場グループ、事務所内線、電話ユーザーを選択できます。
これはトンネルとプロジェクト事務所間の作業調整時に有用です。建設進捗、機器配置、保守タスク、一時的な運用指示には、異なる端末を使用する人々が関与することがよくあります。相互接続により、部門ごとに新しい通信ネットワークを作成することなく、これらのユーザーは通信できます。
SIPベースの統合は、システムに拡張のための実用的な経路も提供します。新しい互換性のあるIPエンドポイントをプロジェクト要件に応じて追加でき、既存の通信リソースを引き続き使用する必要がある場所では適切なゲートウェイを使用できます。
結果として、ある通信方法を別の方法に置き換えるのではなく、既存の現場通信と集中指揮機能を組み合わせたシステムが実現します。
トンネルプロジェクトにおける利点
このアーキテクチャの主な利点の1つは、すでに導入されているインフラを再利用できることです。既存のデジタル無線カバレッジはトンネル作業員に引き続きサービスを提供でき、建設現場とプロジェクト事務所間の有線ネットワークは統合通信システムの輸送ネットワークとなります。
これにより、元の通信環境の大規模な再構築の必要性が減少します。プロジェクトは、事務所や外部ユーザーとの通信を可能にするためだけに、機能している無線インフラを撤去する必要はありません。
2番目の利点は、システム間ディスパッチです。デジタル無線ユーザー、アナログ電話ユーザー、外部電話ユーザー、IP電話ユーザーは、元の端末が異なるアクセス方法を使用していても、調整された通信プロセスに参加できます。
3番目の利点は、より迅速な多者間コンサルテーションです。ディスパッチャーは、現場報告を複数の個別通話で中継する代わりに、関連要員を1つの音声セッションにまとめることができます。これにより、建設現場と問題評価を担当する技術スペシャリスト間の通信経路を短縮できます。
同じアーキテクチャは緊急調整も強化できます。地下でインシデントが発生した場合、ディスパッチポジションは現場無線要員と通信すると同時に、プロジェクト管理または他の承認された外部リソースに連絡できます。したがって、システムは日常的な建設通信とより広範な調整を必要とする状況の両方をサポートします。
無線と電話のリソースがすでに存在するトンネルプロジェクトでは、最も重要な設計原則は相互運用性です。システムは、それらと並んで別の孤立したネットワークを作成するのではなく、有用な通信資産を接続するべきです。
関連システム：Becke指揮・ディスパッチシステム
導入計画
実装前に、プロジェクトはまずどの通信リソースがすでに利用可能かを特定する必要があります。これには通常、無線カバレッジエリア、デジタル中継器インフラ、トンネルと事務所間のIPネットワーク、事務所電話環境、利用可能な外部電話アクセスが含まれます。
統合インターフェースは、これらの既存リソースを中心に計画できます。無線通信は通常の現場運用に影響を与えずに接続し、SIPおよび電話リソースはディスパッチ要員が必要なユーザーに効率的に到達できるように構成する必要があります。
建設エリアとプロジェクト事務所間のネットワーク接続も、システム計画中に考慮する必要があります。元のソリューションは2つの場所間の通信に既存の有線ネットワークに依存しているため、安定したIP接続は全体的な導入の重要な部分です。
ユーザー組織も同様に重要です。無線グループ、事務所内線、外部連絡先は、実際の建設責任に従って配置し、ディスパッチャーが技術コンサルテーションまたは緊急対応に必要な人物を迅速に識別できるようにする必要があります。
最終構成は、固定された機器リストを使用するのではなく、各トンネルプロジェクトの通信リソースと作業手順に従うべきです。目標は、現場運用、プロジェクト管理、遠隔技術サポート間の実用的な接続を構築することです。
最後に
トンネル建設通信は、必ずしも完全に新しいネットワークを必要とするわけではありません。デジタル無線カバレッジと現場ネットワークがすでに利用可能な場合、統合指揮・ディスパッチシステムはそれらのリソースをオフィス電話、IP通信、外部電話ユーザーと接続できます。
重要な改善点は通信経路そのものです。現場作業員は使い慣れた無線システムを使用し続け、プロジェクトエンジニアは事務所通信端末を使用し、遠隔スペシャリストは従来の電話アクセスを通じて参加できます。ディスパッチャーは、調整された議論が必要な場合にこれらの異なる参加者をまとめます。
既存システムを別々に運用するのではなく接続することで、トンネルプロジェクトは建設現場と技術的意思決定者間のより直接的な通信を確立し、日常調整を改善し、緊急の技術的または運用上の問題を処理するためのより効率的なメカニズムを提供できます。
よくある質問
トンネルが進むにつれてシステムを拡張できますか？
はい。現場の無線カバレッジとネットワーク接続が新しい作業エリアに合わせて調整されることを条件に、建設の進行に伴い通信アーキテクチャを拡張できます。拡張計画は実際のトンネルレイアウトと建設段階に従うべきです。
外部専門家はプロジェクトネットワークへのアクセスが必要ですか？
必ずしも必要ではありません。プロジェクトが適切な外部電話接続を提供する場合、承認された専門家は内部建設ネットワークに直接接続せずに、携帯電話または固定電話サービスを通じて参加できます。
異なる請負業者を別々に編成できますか？
はい。通信ユーザーは請負業者、作業セクション、責任、運用役割に応じてグループ化できます。適切なグループ化により、ディスパッチ要員は無関係なユーザーを巻き込まずに正しいチームに連絡できます。
試運転前に何を確認すべきですか？
試運転では、無線ユーザーと事務所ユーザー間の通信、外部通話アクセス、多者間会議の動作、ディスパッチャーアクセス、場所間のネットワーク接続、一時的なリンク中断後の回復を検証する必要があります。
