緊急通信は単一の技術だけで支えられるものではありません。実際の災害対応、現場救助、公共安全、産業緊急対応、指揮・ディスパッチの場面では、通信リソースは通常、宇宙、空中、地上という三つの運用環境にまたがって構築されます。それぞれの層には異なる物理条件、機器形態、カバレッジ能力、導入価値があります。
実用的な緊急通信ソリューションは、単に機器を列挙するだけでは不十分です。どのネットワーク層を使うのか、どのような通信能力を提供するのか、通常のインフラが損傷、混雑、または利用不能になったときに、音声、データ、映像、測位、指揮、連携をどのように支えるのかを説明する必要があります。
緊急ネットワークを階層で見る

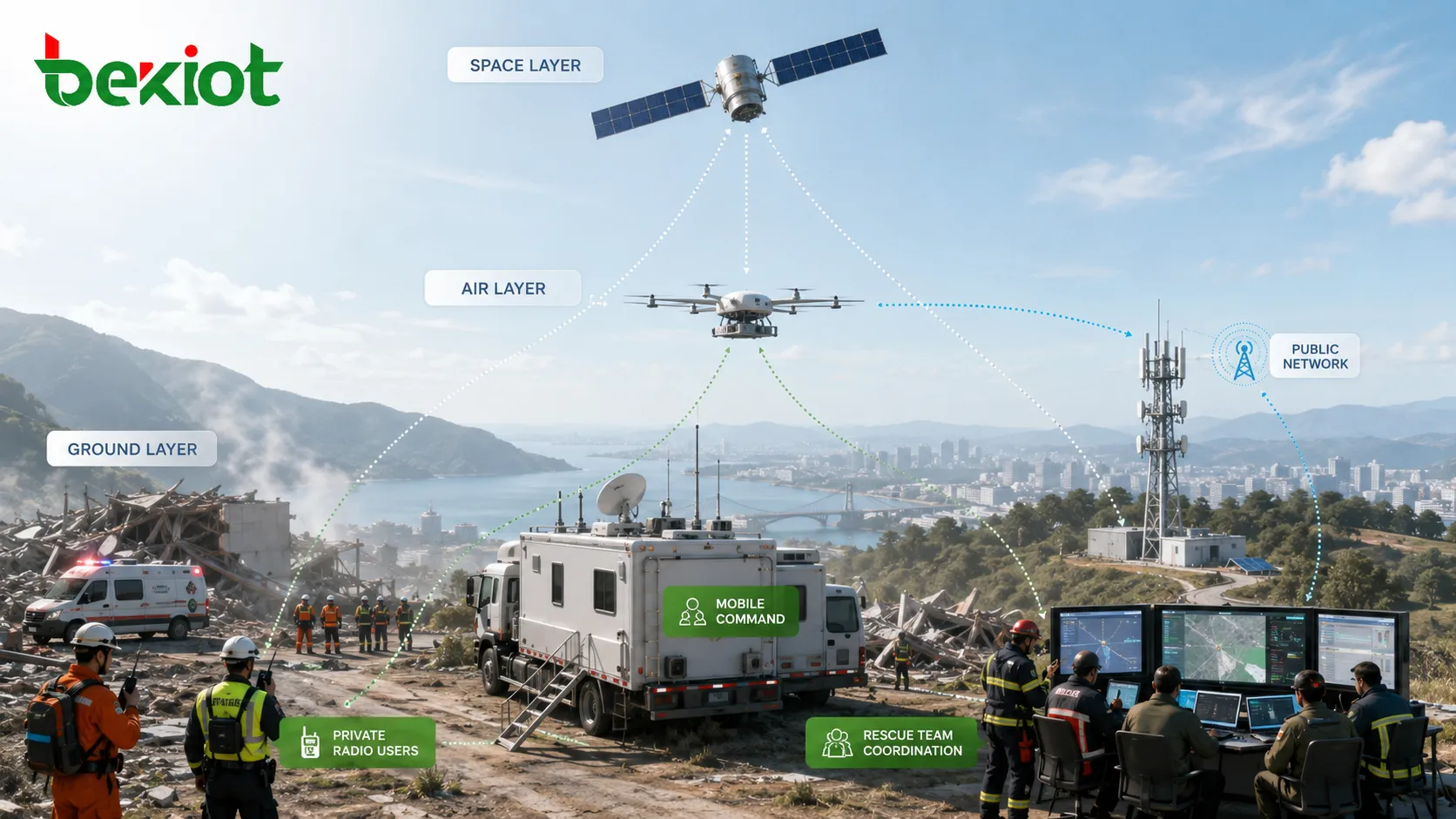

宇宙・空中・地上モデルは、運用環境に応じて緊急通信リソースを分類します。宇宙層は地球大気圏外の通信リソースを指し、主に衛星通信システムです。空中層は、大気圏内で航空機、ドローン、ヘリコプター、飛行船、気球などに搭載される通信機器を指します。地上層は、地表で運用される固定、移動、有線、無線の機器を含みます。
この階層的な見方は、緊急現場が予測しにくいため有効です。洪水は光ファイバーを断線させる可能性があり、地震は基地局を損傷させる可能性があります。森林火災は公衆網のカバレッジ外で発生することがあり、トンネル、鉱山、地下施設は通常の無線信号を遮ることがあります。単一のシステムですべての状況を解決することはできません。
各層の役割を理解することで、プロジェクトチームは衛星端末、空中通信ノード、移動指揮車、専用無線システム、ブロードバンドメッシュ機器、光ファイバーアクセス、公衆網、センサー、ディスパッチプラットフォームを適切に組み合わせることができます。
基礎接続を支える宇宙ベースのリンク
緊急通信において、宇宙層は主に衛星通信を指します。衛星システムは地上災害の影響を受けにくいため価値があります。地上ネットワークが損傷したり利用不能になったりした場合、衛星通信は音声通話、インターネット接続、指揮報告、データ伝送のための基本接続を提供できます。
代表的な衛星リソースには、衛星電話、高スループット衛星端末、低軌道衛星インターネットシステムがあります。衛星電話は主に音声通信と基本メッセージに使われます。高スループット衛星端末は、緊急指揮車、一時拠点、救助キャンプ、現場指揮所により強いデータアクセスを提供できます。低軌道衛星システムは、遠隔地でより高速かつ柔軟なブロードバンドアクセスとして利用が広がっています。
例えば、現場救助チームは基本的な音声バックアップとして衛星電話を使い、指揮センターのインターネット接続に車載衛星端末を使い、データ共有と映像伝送に可搬型衛星ブロードバンド機器を使うことができます。これらのシステムは地上ネットワークを置き換えるものではありませんが、他のリンクが失敗したときの重要な「最後の保証」となります。
迅速な復旧のための空中カバレッジ
空中層は、航空機ベースのプラットフォームに通信ペイロードを搭載します。ドローン、ヘリコプター、飛行船、係留気球は通信機器を障害物の上に持ち上げ、より広い一時カバレッジを提供できます。これは、地上インフラが損傷している場合や救助地域の地形が複雑な場合に特に有効です。

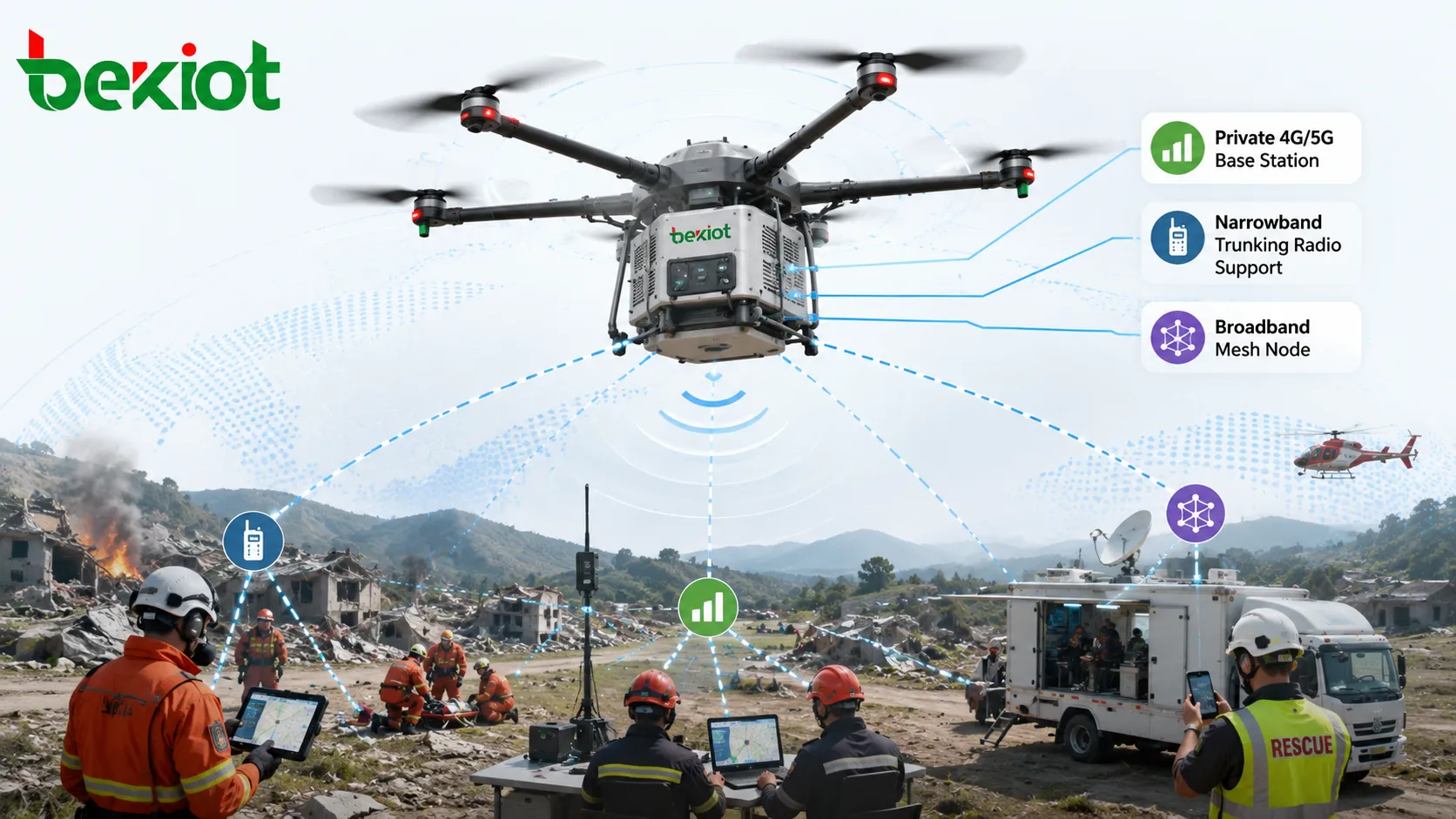

一般的な用途には、ドローンに専用 4G または 5G 基地局を搭載する方式、ナローバンドトランキング基地局を搭載する方式、ブロードバンドメッシュ通信機器を搭載する方式があります。これらのシステムは、救助隊、移動指揮所、一時避難所、被災地、大規模な屋外緊急現場の通信を迅速に復旧できます。
空中通信には明確な技術的利点があります。高さがカバレッジを改善することです。無線通信は送信電力、地形の遮蔽、建物障害、アンテナ高、伝搬条件の影響を受けます。通信機器を空中へ上げると見通し条件が改善され、カバレッジ範囲を大きく広げることができます。
日常運用と現場対応を支える地上システム
地上層は緊急通信機器の数が最も多い層です。公衆電話網、移動体公衆網、専用 5G ネットワーク、ナローバンドトランキング無線、短波通信、マイクロ波リンク、ブロードバンドメッシュネットワーク、光ファイバー、無線 IoT センサー、緊急指揮車、緊急通信車などが含まれます。
多くの無線信号は電磁波として空中を伝搬しますが、主要機器は地上に設置または運用されています。そのため、緊急通信計画ではこれらのリソースは通常、地上層のシステムとして扱われます。
地上システムは、多くの緊急通信プロジェクトの基盤です。日常通信、現地指揮、移動対応、無線ディスパッチ、映像伝送、センサーデータ収集、政府、企業、産業、交通、公共安全プラットフォームとの接続を支えます。
ブロードバンドとナローバンドの計画
地上層の機器は、多くの場合ブロードバンド通信リソースとナローバンド通信リソースに分けられます。映像伝送、地図共有、データアクセス、ファイル転送、遠隔監視、画像伝送、指揮プラットフォームとの連携が必要な場合はブロードバンドシステムを選択します。信頼性の高い音声通信、グループ通話、ディスパッチ通話、低速信号が主な要求である場合はナローバンドシステムを選択します。
例えば、ブロードバンドメッシュ機器は、緊急映像バックホール、一時現場ネットワーク、移動指揮車アクセス、ドローン映像伝送に使えます。ナローバンドトランキング無線または VHF/UHF システムは、現場音声連携、巡回通信、救助隊のグループ化、ディスパッチ指揮に使えます。
多くの実プロジェクトでは、両方のタイプが必要です。ブロードバンドは可視化された指揮と情報共有を支え、ナローバンドは安定した音声連携を支えます。用途が非常に単純でない限り、バランスの取れたソリューションでは片方だけを選ぶべきではありません。
| ネットワーク層 | 代表的な技術 | 主な能力 | 一般的な用途 |
|---|---|---|---|
| 宇宙層 | 衛星電話、高スループット衛星、低軌道衛星インターネット | バックアップ音声、インターネットアクセス、長距離緊急接続 | 遠隔救助、災害時バックアップ、現場指揮、孤立地域通信 |
| 空中層 | ドローン基地局、空中専用 4G/5G、ナローバンドトランキングペイロード、空中メッシュノード | 迅速な一時カバレッジと地域通信の復旧 | 地震現場、洪水救助、森林火災、大規模屋外緊急現場 |
| 地上層 | 公衆網、専用無線、専用 5G、短波、マイクロ波、光ファイバー、メッシュ、指揮車 | 日常運用、現場ディスパッチ、映像伝送、センサー接続、指揮連携 | 指揮センター、移動対応、産業現場、都市緊急、交通拠点 |
地表下の特殊環境
緊急通信は水中および地下環境にも関わる場合があります。これらのシナリオは、水、土壌、岩石、トンネル、鉱山構造の中で電磁波が大きく減衰、反射、屈折、吸収、干渉を受けるため、技術的に難しいものです。
水中通信には、音響通信、特殊ケーブルシステム、水中センサー、専用の低周波方式が必要になる場合があります。地下通信には、漏洩同軸ケーブルシステム、鉱山通信システム、地中透過通信、有線バックアップリンク、または慎重に設計された無線中継ネットワークが必要になる場合があります。
これらの特殊環境を通常の地上通信シナリオとして扱うべきではありません。機器選定の前に、エンジニアは媒体、距離、遮蔽、安全要件、電源、緊急対応フローを評価する必要があります。
実用的なソリューションの構築方法
完全な緊急通信計画は、運用環境から始める必要があります。最初の質問は、緊急事態がどこで発生する可能性があるかです。開けた野外、都市部、山岳、森林、トンネル、地下空間、工場、沿岸地域、遠隔地などです。次の質問は、何を伝送しなければならないかです。音声、映像、データ、位置、アラーム、センサー情報、指揮指示などです。
これらの要件が明確になった後、ソリューションは複数の層を組み合わせることができます。衛星通信はバックアップ接続を提供し、ドローンベースのシステムは一時的なカバレッジを復旧し、地上システムは現地ディスパッチ、ブロードバンドアクセス、無線通信、映像伝送、指揮車運用を支えます。
融合通信、SIP ディスパッチ、無線統合、緊急呼出ポイント、放送連動、指揮プラットフォーム接続が必要なプロジェクトでは、Becke Telcom を軽く検討できます。主な設計原則は、孤立した機器を配置することではなく、異なる通信リソースを使える緊急対応ワークフローに接続することです。
エンジニア向け導入時の考慮事項
エンジニアは、カバレッジ範囲、地形条件、バックホール経路、電源、機器の機動性、環境保護、アンテナ高、周波数資源、ネットワークセキュリティ、既存指揮プラットフォームとの互換性を評価する必要があります。緊急通信は単なる機器調達ではなく、システムエンジニアリングの課題です。
電源バックアップは特に重要です。通信機器は電力網が損傷した地域で動作する可能性があります。計画時には、可搬型バッテリー、車載電源、発電機、太陽光バックアップ、電源管理を考慮する必要があります。

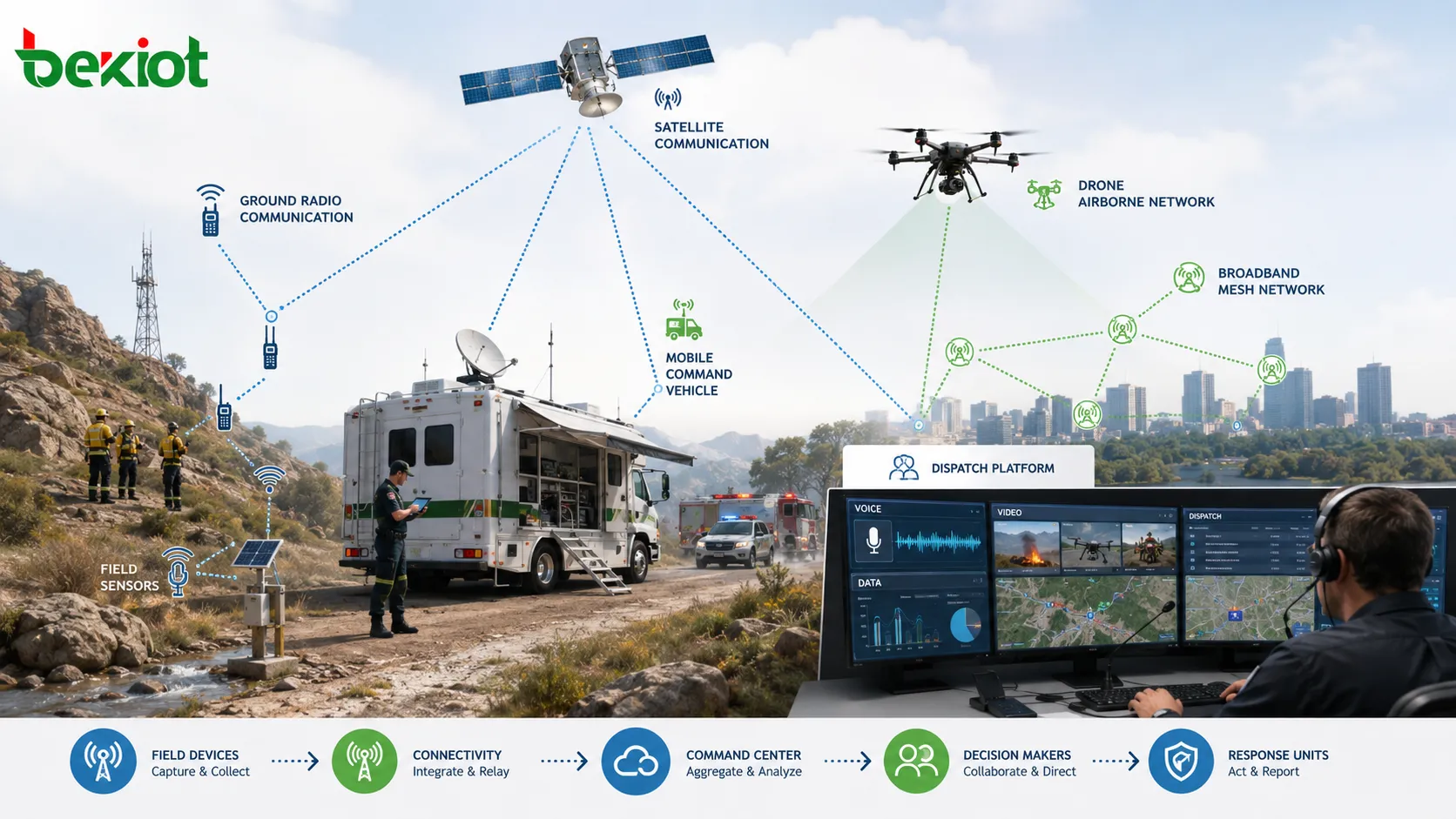

相互運用性も重要です。衛星端末、無線システム、ブロードバンドメッシュノード、専用 5G、公衆網、指揮車、センサー、ディスパッチプラットフォームは、適切なゲートウェイ、プロトコル、運用手順によって接続される必要があります。そうでなければ、各サブシステムは単独では動作しても、協調指揮を支えられません。
適用シナリオ
宇宙・空中・地上の緊急通信は、地震救助、洪水対策、森林火災対応、都市緊急管理、化学工業団地の緊急対応、交通事故、電力網復旧、国境および遠隔地支援、海上救助、鉱山救助、大規模公共イベントに適しています。
シナリオごとに優先順位は異なります。森林火災では空中カバレッジ、衛星バックアップ、ナローバンド音声ディスパッチが必要になる場合があります。都市災害対応では、指揮車、公衆網の代替、映像アクセス、一時的なブロードバンドメッシュが必要になる場合があります。遠隔山岳救助では、衛星通信と可搬型現場ネットワークへの依存度が高くなる場合があります。
そのため、ソリューションはモジュール型であるべきです。チームはすべての緊急事態に一つの固定構造を作るのではなく、任務に応じて宇宙、空中、地上のリソースを選択できます。
まとめ
宇宙・空中・地上モデルにおける緊急通信は、多層通信システムです。宇宙層は衛星ベースのバックアップと長距離接続を提供します。空中層はドローン、ヘリコプター、飛行船、気球を使ってカバレッジを迅速に復旧します。地上層は、公衆網、専用無線、ブロードバンドメッシュ、短波、マイクロ波、光ファイバー、センサー、指揮車など、日常および現場の通信リソースを最も幅広く提供します。
最も効果的な緊急通信ソリューションは、一つの技術だけで構成されるものではありません。実際の環境に合わせ、適切なブロードバンドとナローバンドのリソースを選択し、バックアップリンクを準備し、すべての通信ツールを協調した指揮ワークフローに接続する必要があります。そうして初めて、通常のインフラが利用できないときにも、信頼できる音声、映像、データ、ディスパッチ通信を支えることができます。
よくある質問
緊急チームは最初に使う通信層をどのように決めるべきですか？
最初の選択は現場条件に基づくべきです。地上インフラが利用できる場合、通常は地上システムが最も早く使用できます。地上ネットワークが損傷または利用不能な場合は、衛星リンクと空中カバレッジを迅速に追加し、指揮接続を回復する必要があります。
ドローン通信は衛星通信を置き換えられますか？
いいえ。ドローンシステムは一時的な地域カバレッジには有効ですが、バックホール、電源、ペイロード能力、飛行管理が必要です。地上または空中のバックホールがない場合、衛星通信の方が長距離バックアップ接続に適しています。
ブロードバンドネットワークが利用できるのに、なぜナローバンドシステムが重要なのですか？
ナローバンドシステムは、単純で安定したグループベースの音声ディスパッチに適していることが多いです。必要な帯域幅が少なく、現場対応で操作しやすい場合があります。ブロードバンドは映像とデータに強い一方、音声連携には依然として信頼できるナローバンドまたは音声優先チャネルが必要です。
長時間の緊急通信には何を準備すべきですか？
長時間の対応には、予備バッテリー、車載電源、充電ステーション、発電機、予備アンテナ、交換ケーブル、機器保護ケース、利用者訓練、明確な周波数またはネットワーク管理手順が必要です。
異なる緊急通信システムはどのように連携できますか？
異なるシステムは、ディスパッチプラットフォーム、無線ゲートウェイ、SIP ゲートウェイ、映像アクセスゲートウェイ、データインターフェース、統一された運用手順を通じて接続できます。目的は孤立した島を避け、現場ユーザー、指揮センター、車両、センサー、外部機関が協調プラットフォームを通じて情報交換できるようにすることです。
