LMR、HF、VHF/UHF無線システムは、工場、交通ネットワーク、公共インフラ、公共安全業務、緊急通信において現在も重要な役割を果たしています。現場スタッフは日常業務で双方向無線機を利用する一方、監視室、オフィス、遠隔指令センターでは、SIP電話、IP PBXシステム、ソフトウェアベースの指令プラットフォームがますます利用されています。

課題は、これらのシステムが多くの場合、それぞれ独立して動作していることです。無線ユーザーはRFネットワーク内で通信し、電話ユーザーや指令員はIPネットワーク上で業務を行います。SIP Radio Gatewayは、この2つの通信環境の間にインターフェースを提供し、既存の無線インフラを交換することなく、既存の無線チャンネルをSIPベースの通信システムから利用できるようにします。

実際の統合では、アナログ音声をIPパケットへ変換するだけでは十分ではありません。ゲートウェイは送信・受信音声、PTT制御、キャリア検出、無線インターフェースレベル、従来型無線システムの半二重動作も管理する必要があります。

なぜ無線システムをSIPネットワークに接続するのか？

従来の無線システムは通常、それぞれの無線カバレッジエリアを中心に設計されています。指令員は制御用無線機や基地局を操作し、オフィススタッフは別の電話システムを使用する場合があります。複数の施設が存在する場合、各拠点にそれぞれ独自の無線設備とローカル指令席が設置されていることもあります。

関連製品情報： RoIP Gatewayソリューション

このような構成では、監視室のオペレーターが無線ユーザーへ連絡する必要がある場合、遠隔オフィスからローカル無線チャンネルへアクセスする必要がある場合、または複数の無線システムを1つの指令センターから監視する必要がある場合に、通信の分断が発生します。

無線リソースをSIPネットワークに接続すると、既存の無線チャンネルを従来の操作位置以外から利用できるようになります。システム構成に応じて、IPネットワークを介して指令コンソール、SIP内線、IP PBX、遠隔制御センターから無線チャンネルへアクセスできます。

無線ネットワーク自体を変更する必要はありません。既存の基地局無線機、中継局、制御用無線機をそのまま使用しながら、ゲートウェイによってIP通信レイヤーへ接続できます。

SIP Radio Gatewayのアーキテクチャと無線インターフェース

Radio Gatewayは、異なる通信方式を使用する2つのシステムの間に配置されます。無線側は通常、物理的な音声インターフェースと制御インターフェースを使用し、IP側ではシグナリングとパケットベースの音声伝送を使用します。

RXおよびTX音声

ほとんどの無線統合では、受信音声と送信音声にそれぞれ独立した経路が必要です。無線機が通信を受信すると、RX音声がゲートウェイへ送られます。ゲートウェイは信号をデジタル音声に変換し、IPネットワーク経由で送信します。

逆方向では、SIPまたは指令システムから受信した音声が無線機に適した音声信号へ変換され、無線機のTX音声入力へ送られます。

これらのインターフェースの電気的特性は、設置前に確認する必要があります。音声レベル、インピーダンス、接地、インターフェースが平衡型か不平衡型かによって、音声品質が影響を受ける場合があります。

PTT制御

双方向無線機は通常、同じチャンネル上で送信と受信を同時に行うことはできません。IP側からの音声をRFで送信する前に、まず無線機を送信モードへ切り替える必要があります。

ゲートウェイはPTT制御によってこの操作を行います。機器によって、PTTは専用制御ピン、リレー接点、GPIO、E&Mインターフェースを使用する場合があります。

指令員が送信を開始すると、ゲートウェイがPTTを有効にし、TX音声を無線機へ入力します。送信が終了すると、ゲートウェイはPTTを解除し、無線機を受信モードへ戻します。

CORおよびCOS

ゲートウェイは、無線チャンネルが現在使用中かどうかも判断する必要があります。多くの基地局無線機や車載無線機にはCORまたはCOS出力があり、有効なキャリアまたは受信信号を検出すると出力状態が変化します。

この情報は、受信音声経路を開く、指令コンソール上にチャンネル使用状態を表示する、またはチャンネルがすでに使用中の場合にオペレーターの送信を防止するために使用できます。

GPIO、E&Mおよびシリアル制御

業務用Radio Gatewayでは、PTT、ビジー表示、警報、外部制御用として設定可能なGPIOまたはE&Mインターフェースを備えている場合があります。一部の無線機にはRS-232やその他のシリアルインターフェースも搭載されています。

ゲートウェイと無線機の両方が必要なコマンドをサポートしている場合、シリアル制御を使用してチャンネル選択、周波数変更、状態監視などを行うことができます。これらの機能は無線機の具体的なモデルによって異なるため、ゲートウェイがSIPに対応しているという理由だけで利用可能と判断すべきではありません。

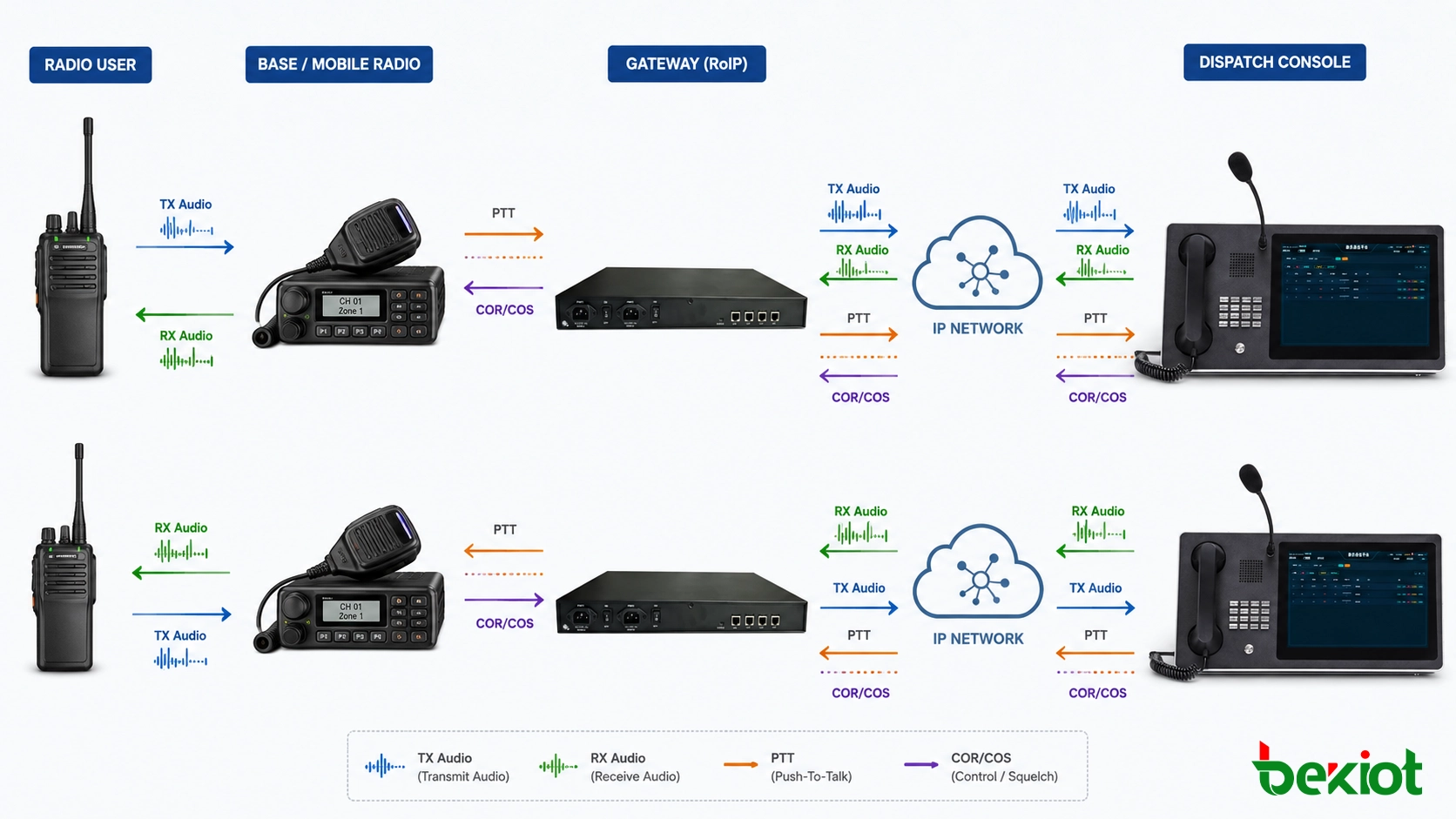

SIPとIP上で無線音声とPTTがどのように動作するか

SIP、音声伝送、無線制御は、同じ通信経路内でそれぞれ異なる役割を担います。

SIPはIPエンドポイント間の通信セッションを確立し、管理するために使用されます。セッションの作成時にメディア情報がネゴシエーションされ、リアルタイム音声は通常RTPを使用して伝送されます。

十分な帯域幅があり、シンプルな相互運用性が求められるLANや管理されたWAN環境では、G.711 PCMAやPCMUなどのコーデックが一般的に使用されます。

PTTやCORなど無線固有の機能は、引き続きゲートウェイが処理します。SIPは無線機の電気的なPTTインターフェースやキャリア検出インターフェースを直接置き換えるものではありません。ゲートウェイがIP通信システムの動作状態を、無線機に必要な制御動作へ変換します。

無線からIPへの通信

現場ユーザーがVHF、UHF、またはその他の接続された無線機を使用して送信すると、受信側無線機からRX音声がゲートウェイへ入力されます。同時に、CORまたはCOS信号によってチャンネルがアクティブであることを示すことができます。

ゲートウェイは音声を処理し、IPネットワークを介して指定された指令コンソール、SIPエンドポイント、または通信プラットフォームへ送信します。

IPから無線への通信

指令員が応答すると、ゲートウェイはまず接続されている無線機のPTT制御を有効にします。その後、IP側からの音声がTX音声インターフェースへ送られ、無線チャンネルを通じて送信されます。

オペレーターがPTTを解除すると、ゲートウェイは送信コマンドを解除し、チャンネルを受信モードへ戻します。

IP上のPTTには互換性のある制御ロジックが必要

PTT制御は、すべてのRadio Gatewayや指令システムでまったく同じ方法で実装されているわけではありません。

一部のゲートウェイシステムでは、ゲートウェイユニット間で内部制御信号を使用します。別のシステムでは、無線チャンネルをSIPサーバーへ提供し、独自のアプリケーションロジックによってPTTを管理します。指令プラットフォームが専用APIやメーカー固有の制御プロトコルを使用してゲートウェイと通信する場合もあります。

このため、相互運用性は音声レベルと制御レベルの両方で確認する必要があります。SIP登録が成功しても、PTT、チャンネルビジー表示、遠隔無線制御がすべてのサードパーティ製プラットフォームで正常に動作することを自動的に保証するものではありません。

LMR、HF、VHF/UHF無線システムの接続

基本的なゲートウェイ構成は複数種類の無線システムに使用できますが、実際のインターフェース要件はRF周波数帯だけではなく、無線設備そのものによって決まります。

LMR無線の統合

Land Mobile Radioシステムは、工業施設、交通事業者、公共インフラ、警備組織、緊急サービスなどで広く利用されています。

SIP Radio Gatewayは通常、LMR基地局、制御用無線機、車載無線機、またはその他の適切な無線インターフェースへ接続できます。音声信号と制御信号を無線機から取得し、IP通信システムで利用できるようにします。

この方式は、既存の無線インフラを維持しながら、指令席を集中拠点または遠隔拠点へ移設したい場合に特に有効です。

DMR、P25、TETRAなどのデジタル無線技術については、音声レベルでの統合とプロトコルレベルでの統合を区別することが重要です。

ゲートウェイをRX音声、TX音声、PTT、CORによって接続した場合、無線音声の相互運用性を実現できますが、デジタル無線固有のすべての機能へ自動的にアクセスできるわけではありません。

加入者ID、トークグループ、緊急シグナリング、GPS情報、暗号化制御、その他のデジタル機能には、プロトコル統合または無線システムメーカーが提供する専用インターフェースが必要になる場合があります。

HF無線の統合

HF無線は、長距離通信が必要な場所や、携帯電話ネットワークおよび地上通信ネットワークが制限されている状況でも通信を維持する必要がある場合によく使用されます。主な用途には、遠隔地の工業施設、海上通信、緊急通信ネットワーク、孤立したインフラなどがあります。

Radio Gatewayを使用すると、HFトランシーバーをアンテナシステムの近くに設置したまま、オペレーターは遠隔制御センターから操作できます。

音声およびPTT制御はIPネットワークを介して2つの拠点間で伝送できます。HF無線機が互換性のある遠隔制御インターフェースを備えている場合、チャンネル選択や周波数選択などの機能も利用できる場合があります。

VHFおよびUHF無線の統合

VHFおよびUHFシステムは、工場、鉱山、港湾、鉄道、空港、公共インフラ施設、大規模キャンパスなどのローカル通信で広く使用されています。

基地局または制御用無線機にゲートウェイを接続することで、無線チャンネルをIPネットワークへ拡張でき、指令員が無線設備のすぐそばに常駐する必要がなくなります。

複数の拠点やチャンネルがある場合、複数の無線リソースを1台の指令ワークステーション上に表示することもでき、オペレーター席ごとに個別の制御用無線機を配置する必要性を減らせます。

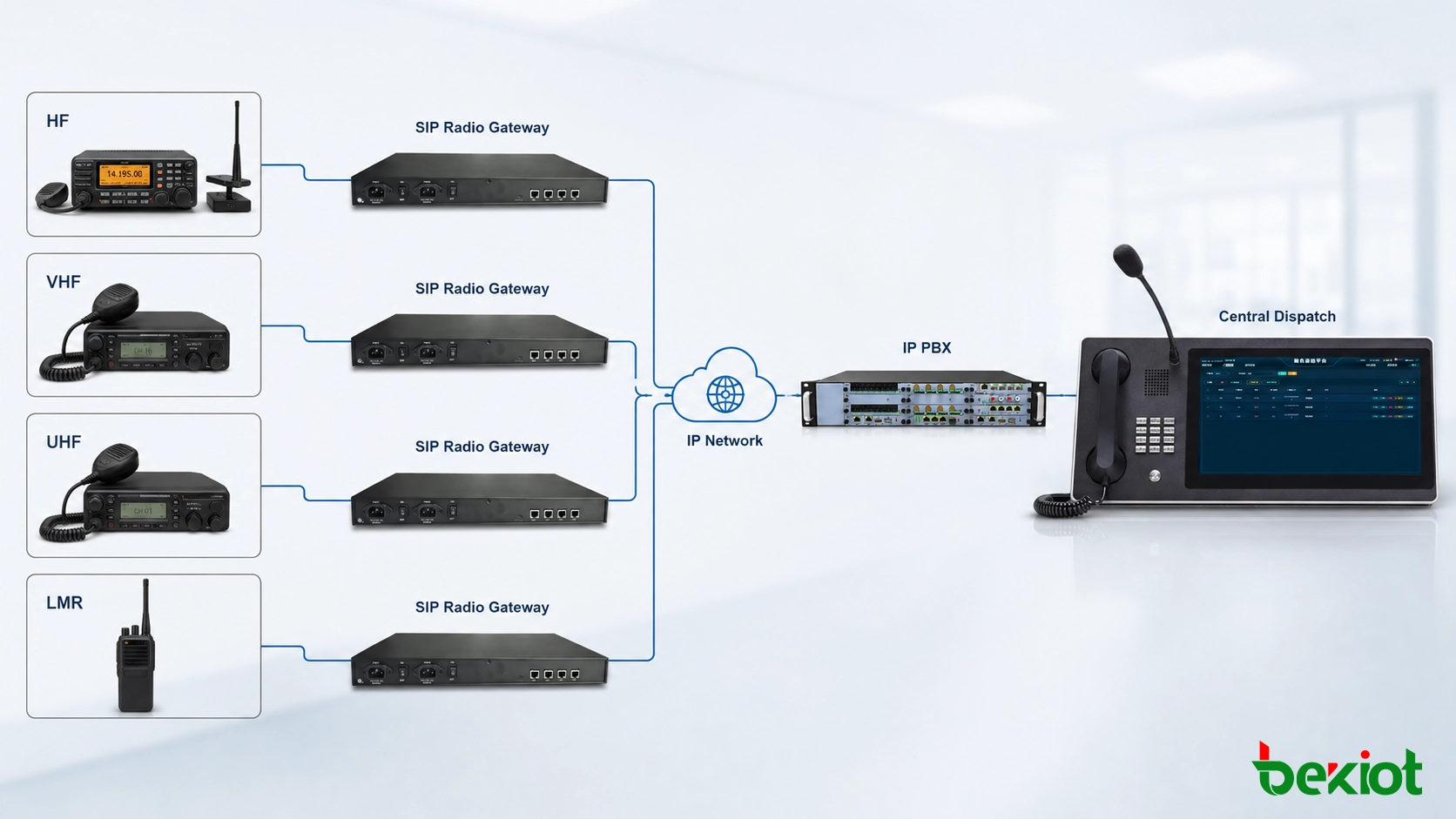

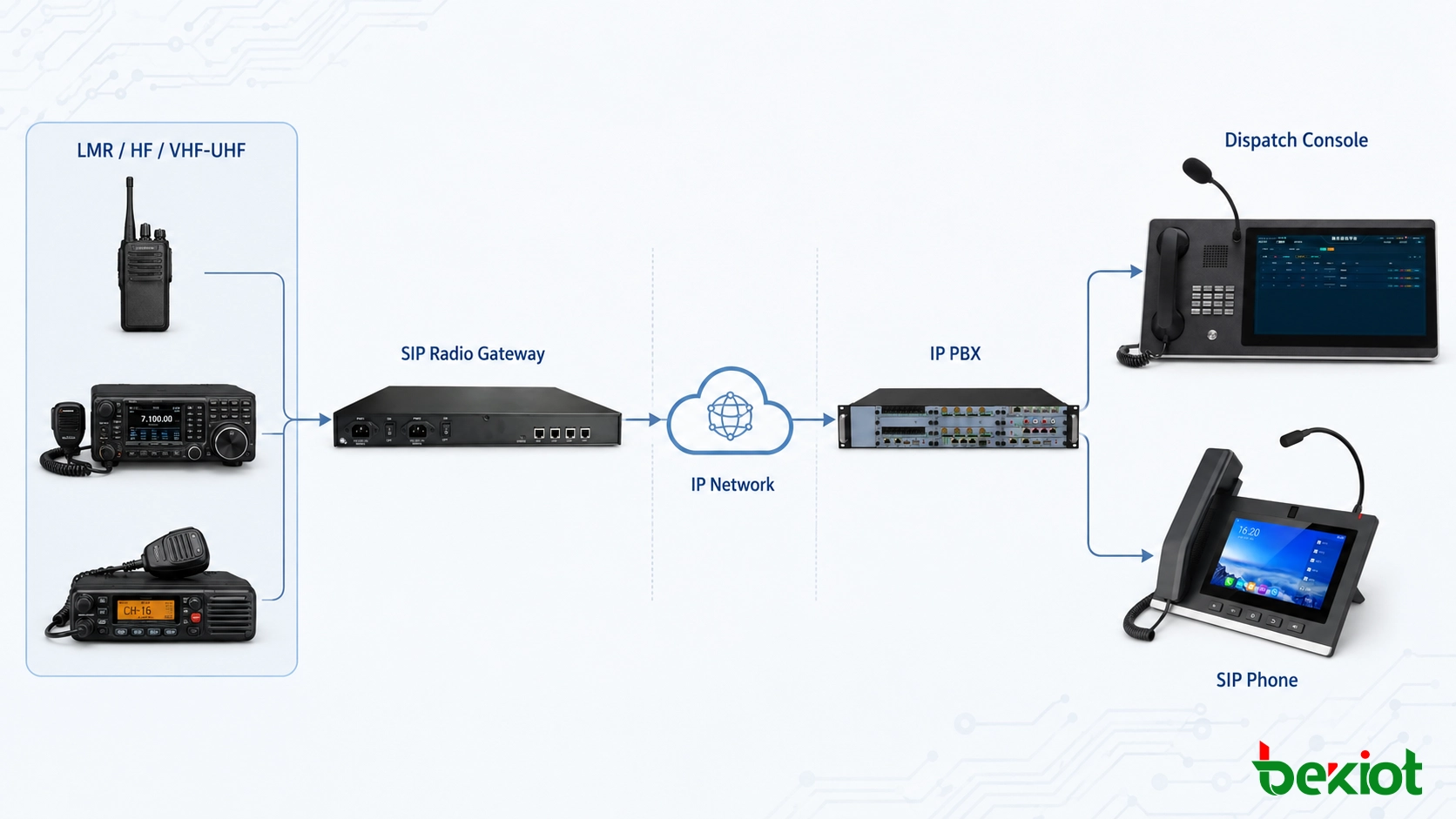

一般的なSIP Radio Gateway導入アーキテクチャ

無線からSIP電話への接続

比較的シンプルな構成では、Radio GatewayをIP PBXへ登録し、SIPアカウントまたは内線番号を割り当てることができます。

権限を付与されたSIPユーザーは、システムに設定されたルーティングおよび制御ルールに従って、接続された無線チャンネルへアクセスできます。

この構成は、管理者、保守担当者、警備担当者が無線ネットワークへ時々アクセスするだけで、完全な指令コンソールを必要としない場合に適しています。

無線から指令コンソールへの接続

監視室では通常、複数の通信リソースを扱う必要があります。オペレーターは複数の無線チャンネルを監視しながら、SIP内線、緊急通報、外線電話なども処理する場合があります。

指令プラットフォームでは、これらの通信リソースを1つの操作インターフェースに表示できます。これにより、指令員は必要な無線チャンネルを選択し、それぞれの無線ネットワークに個別のマイクや制御用無線機を使用することなくPTTを操作できます。

WAN経由の遠隔無線アクセス

無線機と指令員を同じ場所に配置する必要はありません。基地局無線機をアンテナカバレッジが最も良い場所に設置し、そのゲートウェイをプライベートWAN、VPN、光ファイバーネットワーク、マイクロ波リンク、またはその他の適切なIP接続を介して遠隔指令センターへ接続できます。

このアーキテクチャは、無人無線サイト、分散型工業施設、広い地理的範囲をカバーする通信ネットワークに適しています。

1つの指令プラットフォームで複数の無線ネットワークを管理

複数の独立した無線システムを運用している組織もあります。例えば、施設内で保守用にVHF、警備用にUHF、長距離バックアップ通信としてHFを使用する場合があります。

各無線機を適切なゲートウェイチャンネルへ接続し、IP経由で同じ指令環境へ統合できます。

RFネットワーク自体は独立したままですが、オペレーターは共通の制御インターフェースからそれぞれへアクセスできます。

SIP Radio Gateway導入前に確認すべきポイント

無線統合で発生する問題の多くは、SIP登録そのものではなく、インターフェースの不一致、制御ロジック、ネットワーク条件に起因します。そのため、設置前に無線設備とネットワーク環境を確認する必要があります。

無線インターフェースの互換性

無線機が適切なRX音声、TX音声、PTT、および必要に応じてCORまたはCOS接続を提供していることを確認してください。

アクセサリーコネクターのピン配置、音声電圧、インピーダンス、制御ロジックは、無線機の技術資料と照合して確認する必要があります。通常、マイクやスピーカー接続を使用するよりも、専用アクセサリーコネクターまたはシステムコネクター経由で統合する方が適しています。

PTTとキャリア検出

PTTはactive-high、active-low、ドライ接点、リレー、GPIO、E&M制御などの方式で動作する場合があります。ゲートウェイは無線機に合わせて設定する必要があります。

CORまたはCOSの極性も確認する必要があります。設定が誤っていると、無線チャンネルが常にアクティブとして表示されたり、ゲートウェイが受信無線通信を認識できなくなったりする可能性があります。

音声レベルの調整

TXおよびRX音声レベルは、システム立ち上げ時に通常の無線通信を使用してテストする必要があります。レベルが高すぎると音声が歪み、低すぎると音声が小さくなったり聞き取りにくくなったりします。

無線機とゲートウェイが異なるラックに設置されている場合や、別々の電源から給電されている場合には、グランドループ、電気的絶縁、平衡または不平衡接続についても考慮する必要があります。

遅延、ジッター、QoS

無線指令ではオペレーターが受信状態と送信状態を頻繁に切り替えるため、通信遅延の影響を受けやすくなります。ネットワーク遅延が大きいと会話が不自然になり、送信開始時の音声が途切れることがあります。

そのため、安定したネットワーク経路、適切なQoS設定、適切なジッターバッファ設定が重要です。特にゲートウェイをWAN経由で運用する場合には十分な確認が必要です。

SIPサーバーと呼ルーティング

システム設計では、ゲートウェイが指令プラットフォームと直接通信するのか、それともIP PBXまたはSIPサーバーへ登録するのかを決定する必要があります。

PBXベースの構成では、各無線チャンネルへSIPアカウントや内線番号を割り当てることができ、他の通信端末と同様にアクセス権限や呼ルーティングを管理できます。

ネットワークセキュリティと信頼性

無線通信が遠隔ネットワークや信頼できないネットワークを通過する場合、ファイアウォールルール、NAT動作、RTPメディア経路を総合的に考慮する必要があります。

機器が対応し、プロジェクトで必要とされる場合には、VPN、暗号化SIPシグナリング、Secure RTP、その他の保護方式を使用できます。

重要な通信システムでは、IPネットワークや中央通信プラットフォームが利用できなくなった場合に備え、冗長電源、バックアップネットワーク経路、ローカルでの無線運用も検討する必要があります。

SIP Radio Gateway統合に関するFAQ

SIP Radio GatewayとRoIP Gatewayの違いは何ですか？

RoIP Gatewayは、無線音声および関連する制御情報をIPネットワーク経由で伝送する機器を指す、より広い概念です。SIP Radio Gatewayは特にSIP接続機能を提供し、無線リソースをSIPサーバー、IP PBXシステム、SIP電話、対応する指令プラットフォームと連携できるようにします。

多くの業務用ゲートウェイはSIPとその他のRoIP通信方式の両方をサポートしているため、実際の用途では2つの用語が重なる場合があります。

SIP電話からVHFまたはUHF無線機と通信できますか？

はい。SIPネットワークと無線機の間に適切なRadio Gatewayが必要です。ゲートウェイが音声変換と、無線機を送信モードへ切り替えるために必要なPTT制御を行います。

1台のゲートウェイをHF、VHF、UHF無線機で使用できますか？

周波数帯だけでは互換性は決まりません。より重要なのは、無線機の音声インターフェース、制御信号、電気的特性、遠隔制御に関する要件です。

無線機が互換性のあるRX音声、TX音声、PTTインターフェースを備えている場合、HF、VHF、UHFのいずれで動作しているかに関係なく、適切なRadio Gatewayへ接続できる可能性があります。

SIPは無線機のPTT信号を直接伝送しますか？

必ずしもそうではありません。SIPは通信セッションを管理し、ゲートウェイはIP通信状態と無線機が必要とする物理的なPTT制御との関係を処理します。

機器に応じて、PTTはGPIO、E&M、リレー接点、シリアル制御、またはゲートウェイ固有の制御信号によって実装される場合があります。

DMR、P25、TETRA無線機をSIPシステムへ接続できますか？

はい。ただし、利用できる機能は無線機の接続方式によって異なります。

音声とPTTによる接続では、基本的な音声相互運用を実現できます。無線ID、トークグループ、緊急シグナリング、位置情報、暗号化などのネイティブ機能には、通常、より高度なプロトコルレベルのインターフェースが必要です。

無線通話とSIP通話を一緒に録音できますか？

はい。無線音声がIP通信環境内で利用可能になると、対応する録音プラットフォームによって無線通信と電話通信を集中録音できます。具体的な録音方式は、Radio Gateway、SIPプラットフォーム、全体の指令システム構成によって異なります。

適切に設計されたSIP Radio Gatewayの導入により、既存のLMR、HF、VHF、UHF無線インフラを維持しながら、それらの通信リソースを最新のIPネットワークへ拡張できます。重要なのは、無線統合を単純なSIP登録作業として扱うのではなく、無線インターフェース、PTTとキャリア制御ロジック、音声レベル、ネットワーク条件を確認することです。

Becke Telcomは、無線、SIP電話、指令システムを統合する通信ソリューションを提供しています。既存の双方向無線システムをVoIP、IP PBX、集中型指令プラットフォームと連携させる必要があるプロジェクトでは、既存の無線インフラを不必要に交換するのではなく、各現場の実際の無線インターフェースと運用要件に合わせてシステムを設計できます。
