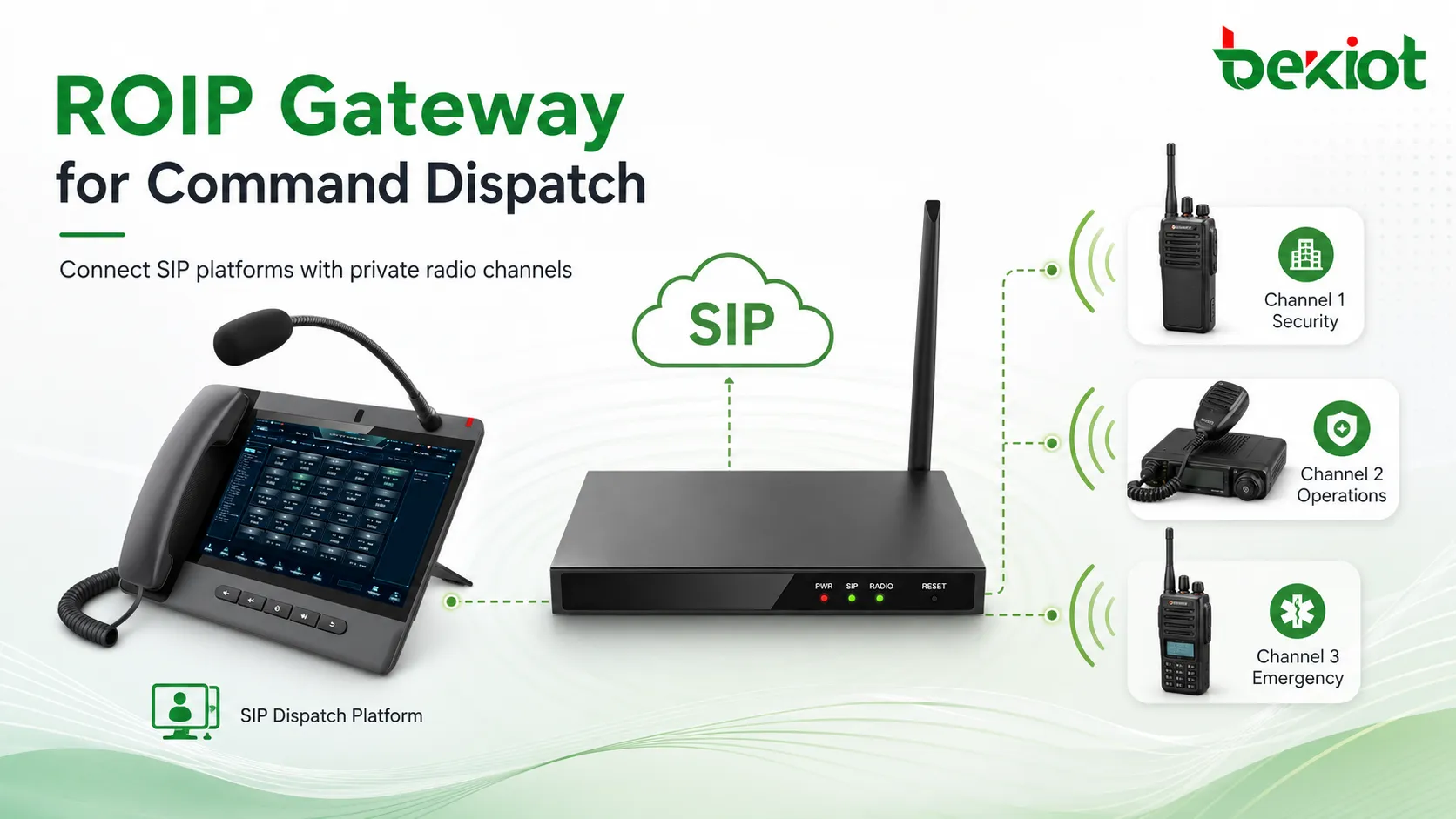

多くのコマンドおよびディスパッチプロジェクトにおいて、既存の通信環境は単一のシステムで構築されているわけではありません。管制センターはSIPベースのディスパッチプラットフォームを使用する一方、現場チームは依然として専用移動無線機や携帯無線機に依存し、緊急チームは4Gや5G経由で公衆ネットワークのプッシュ・トゥ・トークアプリケーションを使用する場合があります。Radio over IPゲートウェイ（ROIPゲートウェイ、無線ゲートウェイ、または双方向無線ゲートウェイとも呼ばれる）は、これらの異なる音声システムを1つの調整された通信ネットワークに接続するために使用されます。

このタイプのゲートウェイの主な価値は、システム間相互接続です。SIPシグナリングの開放性と標準化された無線側インターフェースを利用することにより、ゲートウェイはコマンドディスパッチプラットフォームと、アナログ無線、デジタルトランク無線システム、移動無線機、携帯無線機、および公衆ネットワークのプッシュ・トゥ・トークプラットフォームを接続できます。実際の統合プロジェクトでは、特に2つの使用モードが一般的です。ディスパッチプラットフォームと無線チャンネル間の音声インターワーキング、および専用無線ネットワークとPoCシステム間のプッシュ・トゥ・トークインターワーキングです。

システムプランナーにとって、ゲートウェイは単なる信号変換器と見なすべきではありません。また、ディスパッチ効率、緊急応答速度、グループ通信規律、音声品質、長期的なシステム保守に影響を与えるキーノードでもあります。適切なROIP設計により、既存の無線資産をIPベースのコマンド環境に拡張しながら、その有用性を維持できます。

関連製品: Becke ROIPゲートウェイ

無線とIPディスパッチが出会う場所

多くの最新のコマンドディスパッチシステムは、SIPソフトスイッチプラットフォームに基づいています。これらはSIPオーディオおよびビデオ通信機能を利用して、ディスパッチ呼び出し、内線管理、録音、会議、緊急時調整をサポートします。実用的には、このタイプのプラットフォームは、よりリッチな制御および管理機能を備えた高度な電話ディスパッチシステムとして理解できます。

しかし、多くのユーザーはすでに専用無線システムを運用しています。これらには、アナログ双方向無線機、DMR、PDT、TETRAデジタルトランクシステム、海上無線機、航空無線機、短波無線機、または業界固有の無線ネットワークが含まれる場合があります。これらの無線システムは、信頼性が高く、現場チームに馴染みがあり、多くの場合、重要な運用エリアにすでに展開されているため、価値があります。

統合の課題は明らかです。ディスパッチプラットフォームは通常、全二重電話通信モデルで動作しますが、専用無線機は通常、半二重プッシュ・トゥ・トークモデルで動作します。ROIPゲートウェイは両者の間に位置し、通信ロジック、オーディオパス、制御信号を変換して、既存の無線ネットワークを交換することなくディスパッチオペレーターと無線ユーザーが通信できるようにします。

これは、無線通信が長年使用されてきた業界で特に重要です。すべての無線機を一度に交換すると、コストが増加し、日常業務が中断され、再訓練が必要になる可能性があります。ROIP統合は、より実用的な道を提供します。既存の無線ネットワークを維持し、それをIPディスパッチシステムに接続し、集中制御、録音、遠隔調整を徐々に改善します。

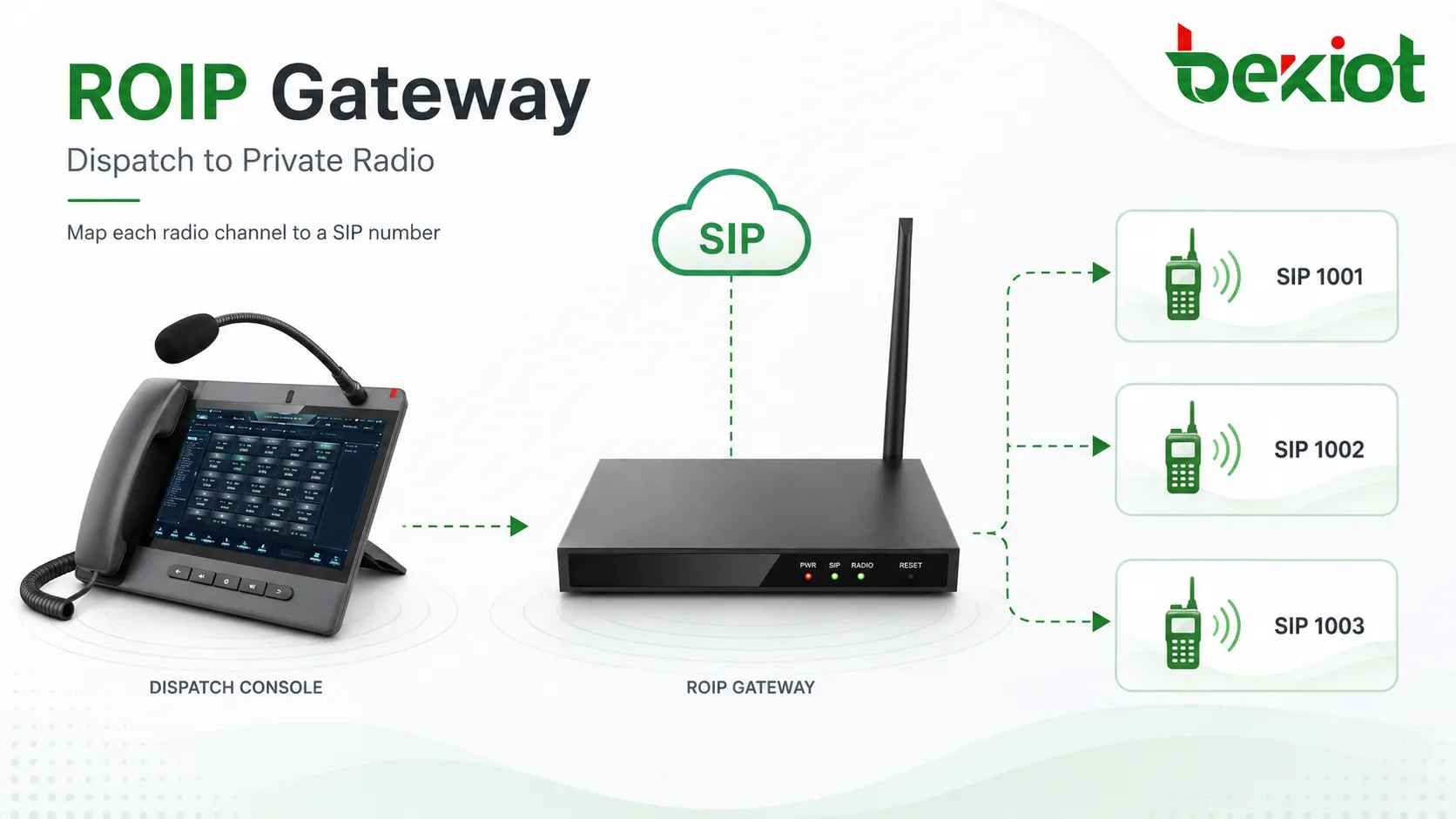

モード1：ディスパッチ電話から無線チャンネルへの音声アクセス

最初の一般的な使用法は音声インターワーキングです。このモードでは、コマンドディスパッチシステムはROIPゲートウェイを介して無線チャンネルと直接通信できます。ディスパッチオペレーターは物理的な無線機を保持する必要はありません。ディスパッチコンソール、IP電話、またはソフトフォンでSIP番号を呼び出すことができ、その呼び出しは接続された移動無線機、基地局、または携帯無線機を介して無線側通信に変換されます。

このモードは、プロジェクトが電話スタイルのディスパッチシステムを必要とし、既存の無線ユーザーに到達する必要がある場合に役立ちます。たとえば、管制センターは、パトロールチーム、メンテナンスクルー、トンネル運用グループ、セキュリティチーム、または依然として専用無線チャンネルで動作する緊急対応チームと通信する必要があるかもしれません。

典型的な実装では、ゲートウェイ上の各無線側コネクタは、コマンドディスパッチシステム内の1つのSIP番号に対応します。オペレーターがそのSIP番号を呼び出すと、ゲートウェイは接続された無線チャンネルをアクティブにし、そのチャンネルのすべてのユーザーに音声を送信します。その後、無線ユーザーは自分の無線機で応答し、ゲートウェイは受信したオーディオをディスパッチプラットフォームに送り返します。

このモードは、直接指揮、日常通知、緊急通報、部門間調整に適しています。また、電話ディスパッチ操作にすでに慣れているオペレーターにとっては、内部内線やディスパッチ端末を呼び出すのと同じ方法で無線グループを呼び出すことができるため、より簡単です。

このモデルでのコールパスの仕組み

無線側では、ゲートウェイは定義された物理的および電気的インターフェースを使用して、移動無線機、携帯無線機、またはその他の無線端末に接続します。一般的な無線インターフェースには、マルチピンコネクタを介したオーディオ入力、オーディオ出力、PTT制御、COR検出、グランド、その他の信号定義が含まれる場合があります。これらの信号により、ゲートウェイは音声送信と無線制御ロジックの両方を処理できます。

IP側では、ゲートウェイはSIPを介してディスパッチプラットフォームに登録または接続します。ディスパッチプラットフォームは、無線チャンネルを呼び出し可能なSIPエンドポイントとして扱います。この設計により、無線チャンネルは、ディスパッチ内線、IP電話、インターホン端末、その他のSIPデバイスと同じ番号計画の一部になることができます。

重要な技術的ポイントは、ゲートウェイが2つの異なる通信習慣を橋渡ししなければならないことです。SIP電話とディスパッチコンソールは通常、全二重音声を期待しますが、無線ユーザーはPTTを押し、話し、離し、応答を待ちます。ゲートウェイは、アクティベーション、オーディオ方向、およびシグナリング変換を管理して、2つのシステムがより自然な方法で通信できるようにします。

プロジェクト設計では、コールパスを明確に文書化する必要があります。文書には、どのSIP番号がどの無線チャンネルにマップされるか、どのディスパッチグループがそのチャンネルを呼び出すことを許可されているか、通話が録音されるかどうか、および緊急通信中にどの優先ルールが適用されるかを示す必要があります。明確な文書化は、日常業務での混乱を減らし、チャンネルに音声がない、または送信できない場合のトラブルシューティングを迅速化します。

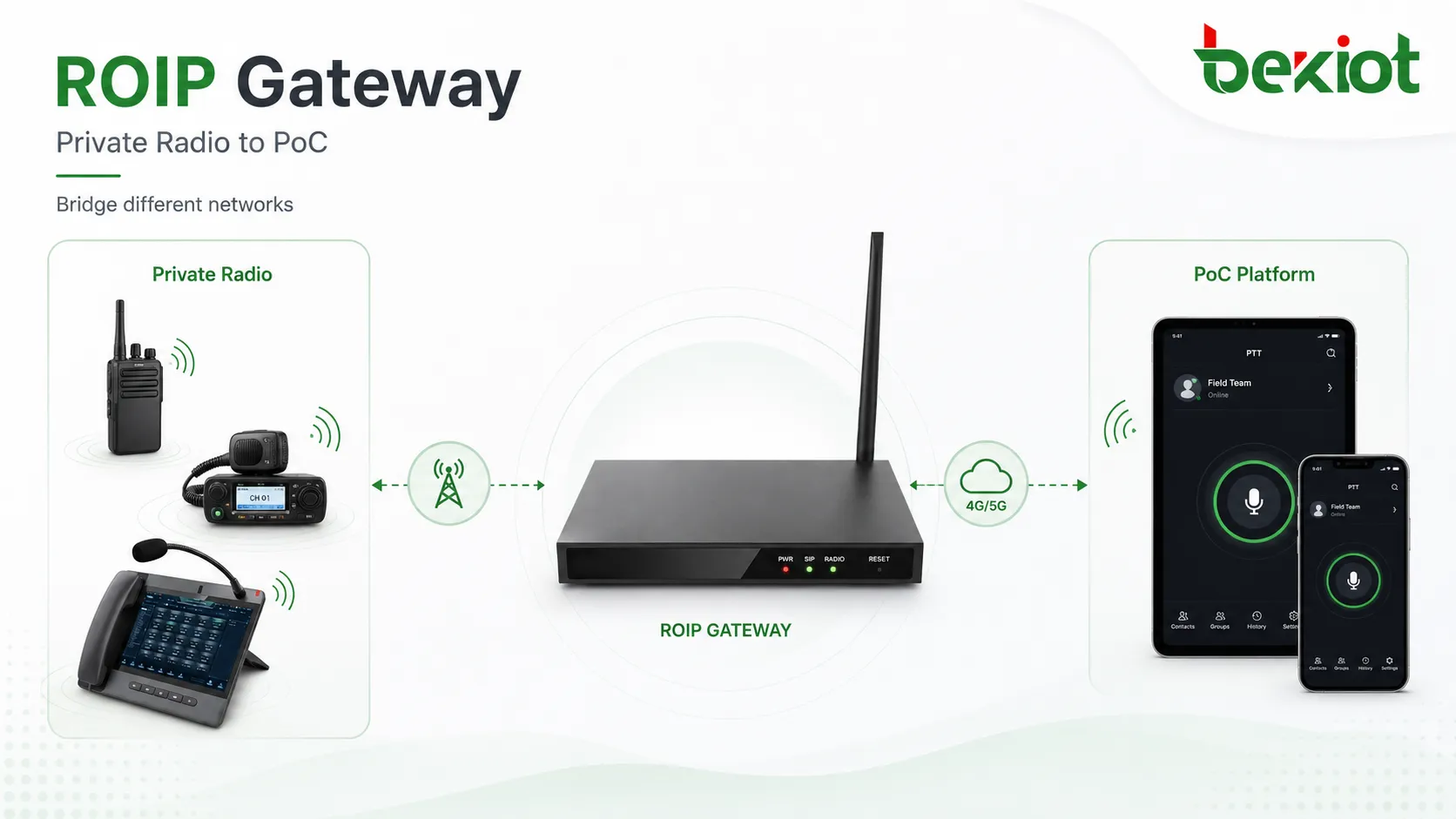

モード2：専用無線と公衆ネットワークのプッシュ・トゥ・トークのリンク

2番目の一般的な使用法は、専用無線とPoCの相互接続です。PoCはPush-to-Talk over Cellularの略です。4Gや5Gなどの公衆移動体通信ネットワークを使用して、スマート端末または専用PoCデバイスを介したグループ通話、ディスパッチ通信、モバイル位置特定、マルチメディア調整、遠隔チーム通信を提供します。

PoCは、ユーザーがゼロから専用無線ネットワークを構築することなく通信できるため、緊急指揮、モバイルディスパッチ、セキュリティ管理、ロジスティクス、公共サービス、産業運用、広域調整において魅力的です。既存のモバイルネットワークを介してより広い地理的領域をカバーでき、より柔軟なディスパッチ機能を提供できます。

ただし、PoCは多くの特殊な業界で専用無線を完全に置き換えることはできません。信頼性、ローカルカバレッジ、緊急バックアップ、専用スペクトラム使用、既存の運用習慣、または業界規制のために、専用無線システムが依然として必要となる場合があります。これにより、実用的なニーズが生じます。公衆ネットワークのプッシュ・トゥ・トークシステムと既存の専用無線システムは相互に通信できなければなりません。

このモードでは、ROIPゲートウェイは無線チャンネルをディスパッチシステムまたはPoCプラットフォームに接続し、専用無線チャンネルのユーザーが同じディスパッチグループのPoCユーザーと通信できるようにします。これは、ユーザーに既存の専用無線への投資を放棄させることなく、公私統合通信環境を作成するのに役立ちます。

2つのシステム間でのプッシュ・トゥ・トークロジックの管理

専用無線とPoCの相互接続は、単純な音声アクセスよりも複雑です。ゲートウェイは両側間でオーディオを渡すだけでなく、誰が発言権を持っているか、いつ発言権が占有されているか、いつ発言権が解放されるか、そしてシステムが両側が同時に送信することをどのように回避するかなど、プッシュ・トゥ・トーク動作も管理する必要があります。

専用無線システムとPoCシステムはどちらも通常半二重であるため、これは特に重要です。同じグループでは、一度に一方のみが話すべきです。ゲートウェイがPTTロジックを正しく処理しないと、ユーザーは音声の途切れ、発言のブロック、解放の遅延、または混乱を招くグループ通信を経験する可能性があります。

適切に設計された統合は、構成可能なアクティベーションと解放の動作をサポートする必要があります。SIPベースのシナリオでは、ゲートウェイはSIPシグナリングとオーディオストリームで動作できます。非SIPシナリオでは、統合にプラットフォームインターフェースまたは制御プロトコルが必要になる場合があり、ゲートウェイはプッシュ・トゥ・トークのステータスをディスパッチプラットフォームと同期できます。

発言権のルールは、運用シナリオに応じて設計する必要があります。日常業務では、先着順アクセスが許容される場合があります。緊急指揮では、ディスパッチコンソールまたは権限のある指揮官がより高い優先度を必要とする場合があります。公共安全または産業緊急対応では、優先度制御により、重要な指示が通常のグループ通話によってブロックされるのを防ぐことができます。

安定性に影響を与える展開要因

展開前に、プロジェクトチームは無線システムの種類、チャンネル数、ディスパッチプラットフォームのアーキテクチャ、SIP登録モード、オーディオレベル要件、PTTトリガー方法、COR検出方法、ネットワーク状態、および電源環境を特定する必要があります。これらの詳細は、最終システムが安定して保守しやすいかどうかに直接影響します。

チャンネルマッピングも重要な設計ポイントです。各無線チャンネルには、明確な名前、SIP番号、ディスパッチグループ、および運用目的が必要です。たとえば、あるチャンネルはメンテナンス、別のチャンネルはセキュリティ、別のチャンネルは緊急対応、さらに別のチャンネルはトンネルまたはプラント運用に使用される場合があります。明確なマッピングは、ディスパッチオペレーターが適切なチームを迅速に呼び出すのに役立ちます。

オーディオチューニングも慎重に処理する必要があります。無線オーディオレベル、ディスパッチプラットフォームのゲイン、コーデック選択、ノイズ環境、マイク距離はすべて、音声の明瞭さに影響を与える可能性があります。オーディオレベルが低すぎると、ディスパッチユーザーは弱いまたは不明瞭な音声を聞く可能性があります。高すぎると、歪みが発生する可能性があります。したがって、プロジェクトの承認前のフィールドテストが必要です。

ネットワーク計画は無視できません。ROIPゲートウェイが異なる建物、サイト、またはネットワークセグメント間で展開される場合、プロジェクトは帯域幅、遅延、パケット損失、ファイアウォールポリシー、VLAN計画、および安全なリモート管理を考慮する必要があります。音声通信は不安定なネットワークに敏感であるため、ゲートウェイはリアルタイムのオーディオ伝送に適したネットワーク環境に配置する必要があります。

運用および保守に関する考慮事項

信頼性の高いROIPソリューションは、展開後も簡単に操作できる必要があります。ディスパッチスタッフは、どの仮想チャンネルがどの無線グループを表すかを知っている必要があり、保守スタッフは、ゲートウェイの登録ステータス、ネットワーク接続、オーディオ入力、オーディオ出力、PTTステータス、および無線側の信号検出を確認できる必要があります。

大規模システムの場合、チャンネルテーブル、配線テーブル、IPアドレステーブル、SIPアカウントテーブル、および障害復旧手順を準備することが役立ちます。これらのドキュメントは、特にシステムがプロジェクトチームから顧客の日常運用チームに引き継がれる場合に、その後の保守を容易にします。

リモート管理も保守の負担を軽減できます。ゲートウェイがWeb構成、ステータス監視、ログエクスポート、およびリモートパラメータ調整をサポートしている場合、エンジニアはすぐにサイトを訪問しなくても多くの問題を診断できます。これは、トンネル、産業団地、港湾、電力施設、およびその他の分散環境で価値があります。

推奨ソリューションアプローチ

ディスパッチオペレーターが既存の無線チャンネルと通信する必要があるだけのプロジェクトの場合、通常は音声インターワーキングモデルで十分です。シンプルで直接的、そして理解しやすいです。ディスパッチプラットフォームがSIP番号を呼び出し、ゲートウェイが無線チャンネルに接続し、無線ユーザーがディスパッチ音声を聞きます。

専用無線ユーザーと公衆ネットワークPoCユーザー間の統一群通信が必要なプロジェクトの場合、2番目のモデルの方が適しています。より広範な通信統合をサポートし、公私コンバージドディスパッチシステムの構築に役立ちます。これは、緊急対応、都市運用、産業団地、輸送、エネルギー施設、および混合通信ネットワークを持つ大規模組織にとって価値があります。

一部の高度なプロジェクトでは、両方のモードを一緒に使用できます。管制センターは、直接無線チャンネル呼び出しにSIP音声アクセスを使用し、同時にPoCユーザーと専用無線ユーザーが共有ディスパッチグループで通信できるようにします。このハイブリッドアプローチは、IPディスパッチとモバイルネットワークのプッシュ・トゥ・トーク通信の柔軟性を追加しながら、専用無線システムをサービスし続けます。

最終的な選択は、デバイスの量だけでなく、通信目標に基づいて行う必要があります。要件が単純な無線アクセスである場合、ソリューションは軽量のままにできます。要件にマルチチームディスパッチ、遠隔モバイルユーザー、優先コマンド、録音、および緊急連携が含まれる場合、プロジェクトはコンバージドディスパッチ通信アーキテクチャとして計画する必要があります。

実用的な選択チェックリスト

• 音声インターワーキングを使用する – ディスパッチオペレーターがSIPベースのコマンドプラットフォームから既存の無線チャンネルを呼び出す必要がある場合。

• PoC相互接続を使用する – 専用無線ユーザーと公衆ネットワークのプッシュ・トゥ・トークユーザーが1つのディスパッチ環境で通信する必要がある場合。

• 無線互換性を確認する – アナログ無線、DMR、PDT、TETRA、海上無線、航空無線、またはその他の特殊無線システムを含む。

• チャンネルマッピングを計画する – すべての無線インターフェースが明確なSIP番号、グループ名、および運用目的を持つようにする。

• PTTとCORの動作をテストする – 承認前に、発言権の競合、解放遅延、または音声損失を回避する。

• オーディオ品質を検証する – 構成値のみに依存するのではなく、実際のフィールドテストを通じて。

• 保守ドキュメントを準備する – チャンネルテーブル、配線記録、SIPアカウント、IPアドレス、緊急復旧手順を含む。

よくある質問

ROIPゲートウェイはアナログ無線システムとデジタル無線システムの両方を接続できますか？

はい。実際の互換性は、無線インターフェースと統合方法によって異なります。多くのプロジェクトでは、定義されたオーディオおよび制御インターフェースを介して、アナログ無線、デジタルトランクシステム、およびその他の業界無線端末を接続するためにROIPゲートウェイを使用しています。

ディスパッチプラットフォームは既存の無線ネットワークを交換する必要がありますか？

いいえ。ROIP統合の主な利点の1つは、既存の無線ネットワークが、IPベースのディスパッチプラットフォームまたは公衆ネットワークのプッシュ・トゥ・トークシステムに接続されながら、引き続き使用できることです。

このタイプの統合において、PTT制御が重要なのはなぜですか？

PTT制御は、無線側がいつ送信し、いつチャンネルを解放するかを決定します。適切なPTTと発言権の管理がないと、ユーザーは発言のブロック、応答の遅延、または通信の重複を経験する可能性があります。

すべてのROIP統合プロジェクトにSIPが必要ですか？

多くのコマンドディスパッチプラットフォームがSIPベースであるため、SIPは一般的です。ただし、接続されるディスパッチプラットフォームとプッシュ・トゥ・トークシステムによっては、非SIPインターフェース統合が必要になるプロジェクトもあります。

どの業界が一般的にこのソリューションを必要としますか？

このソリューションは、緊急指揮、公安、輸送、トンネル、産業団地、エネルギー施設、港湾、セキュリティ運用、公益事業、および専用無線とIPディスパッチシステムが連携する必要があるその他の環境でよく使用されます。

プロジェクト承認前に何をテストすべきですか？

承認テストでは、SIP登録、チャンネル呼び出し、PTTアクティベーション、COR検出、双方向オーディオ品質、グループ通信遅延、優先動作、録音、ネットワーク安定性、および電源またはネットワーク中断後の復旧をカバーする必要があります。
