電力線通信は一般に PLC と略され、電力線を使ってデータを送る通信技術です。各機器ごとに別の通信ケーブルを敷設するのではなく、すでに電力を供給している配線に選択された信号を重ねます。そのため住宅、建物、工場、電力網、スマートメーター、街路灯、エネルギー管理、各種自動化ネットワークで利用されます。

基本的な考え方は、電力とデータが異なる周波数帯を使い、適切な結合、フィルタリング、変調、信号処理によって分離されれば、同じ導体を共有できるというものです。実際の信頼性は、電気環境、配線品質、ノイズ、距離、結合方式、周波数帯、規制上の制限、接続される機器の種類に大きく左右されます。

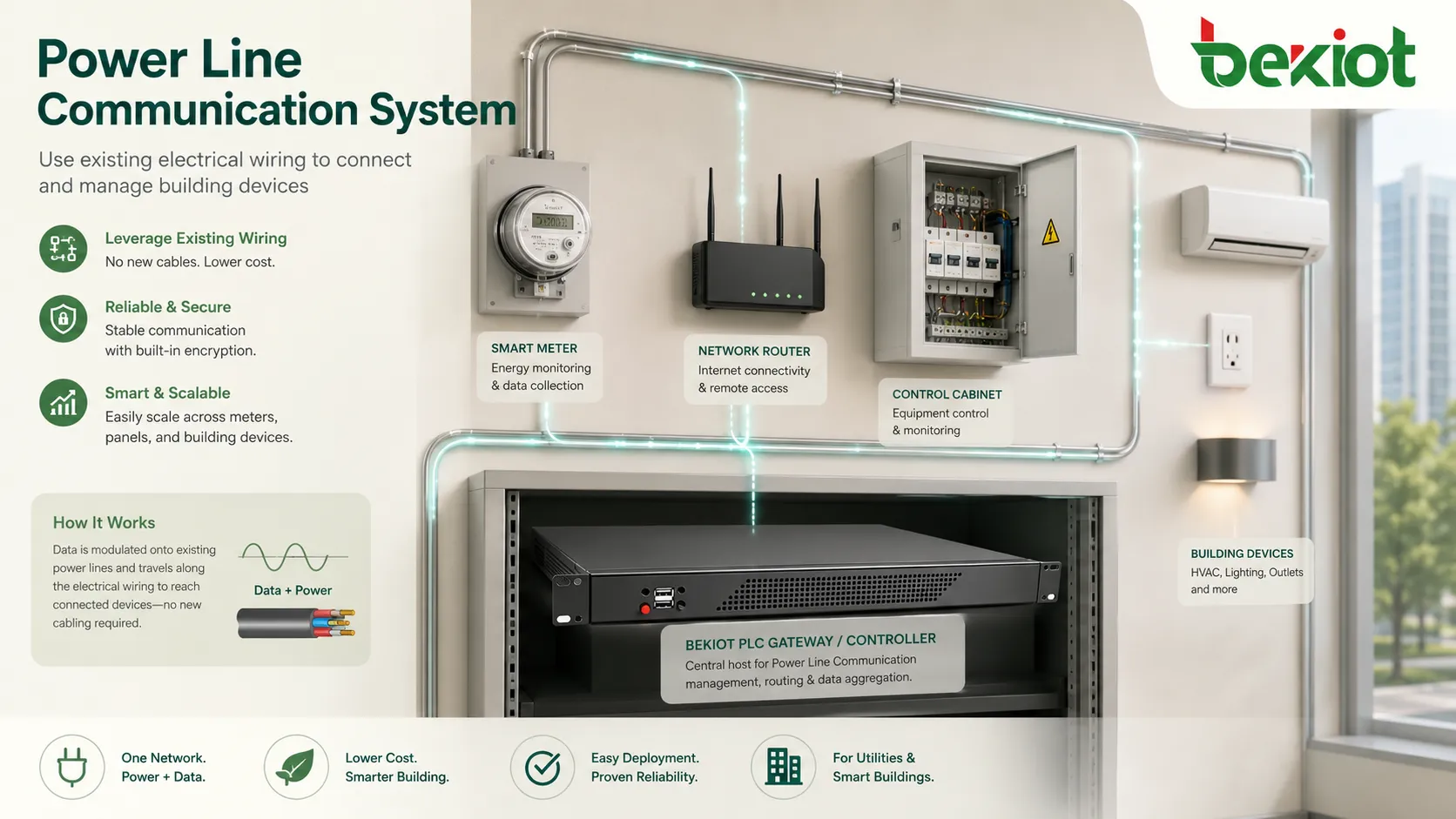

電気配線をデータ経路として使う

電気配線はもともと電力を配るためのもので、データ通信用に設計されたものではありません。この点で PLC は イーサネット、光ファイバー、同軸ケーブル、専用制御線と異なります。電力線はノイズが多く、分岐し、負荷の影響を受けやすく、冷蔵庫、モータードライブ、充電器、調光器、インバーター、スイッチング電源などが信号条件を変化させます。

通信を行うために、PLC システムは制御された搬送波信号を電力線へ注入します。受信側はその信号を検出し、電源波形から分離し、データを復調し、可能な範囲で誤りを訂正します。設計によっては制御信号向けに低速で堅牢な方式にも、建物内広帯域ネットワーク向けに高速な方式にもなります。

このため PLC は狭帯域と広帯域に分けられることが多いです。狭帯域は長距離、低データレート、電力会社や産業環境への高い耐性を重視します。広帯域は家庭内ネットワークや建物内接続のように、短い距離でより高い速度を重視します。

基本的な信号の流れ

電力線への結合

最初の工程は、通信信号を電気導体へ結合することです。結合回路はデータ信号を注入しながら、通信電子回路を危険な商用電圧から保護します。コンデンサ、変圧器、フィルタ、絶縁部品、サージ保護、インピーダンス整合部品などが使われます。

適切な結合は非常に重要です。機器は電気安全を損なわずに送受信しなければなりません。電力会社や産業用途では、電圧サージ、負荷切替、接地差、厳しい環境条件にも耐える必要があります。

変調と符号化

PLC モデムは変調によってデジタル情報を搬送波に載せます。周波数帯や用途に応じて、OFDM、スペクトラム拡散、FSK、PSK、その他の変調方式が用いられます。

電力線には強いノイズや変動するインピーダンスが存在するため、多くのシステムは誤り訂正、インターリーブ、適応変調、自動再送を使います。これによりチャネルが不安定なときでも通信信頼性を高められます。

配線ネットワーク内の伝送

変調後、信号は電力線を通って進みます。経路には分岐回路、配電盤、変圧器、コネクタ、遮断器、メーター、結合ユニットなどが含まれます。これらは信号を減衰、反射、歪ませたり、一部を遮断したりします。

単純な家庭内ネットワークでは経路が短く、比較的管理しやすい場合があります。電力配電網では経路が長く、変圧器、負荷変動、屋外線路条件の影響を受けます。

受信とエラー処理

受信機は電気配線から通信信号を取り出し、再びデジタルデータに変換します。商用周波数、ひずみ成分、過渡ノイズ、他機器からの干渉と有用データを分離しなければなりません。

エラーが発生した場合、再送、前方誤り訂正、チャネル推定、適応レート制御などが使われます。目的は常に最高速度ではありません。スマートグリッドや制御用途では、高スループットよりも安定した配信が重要です。

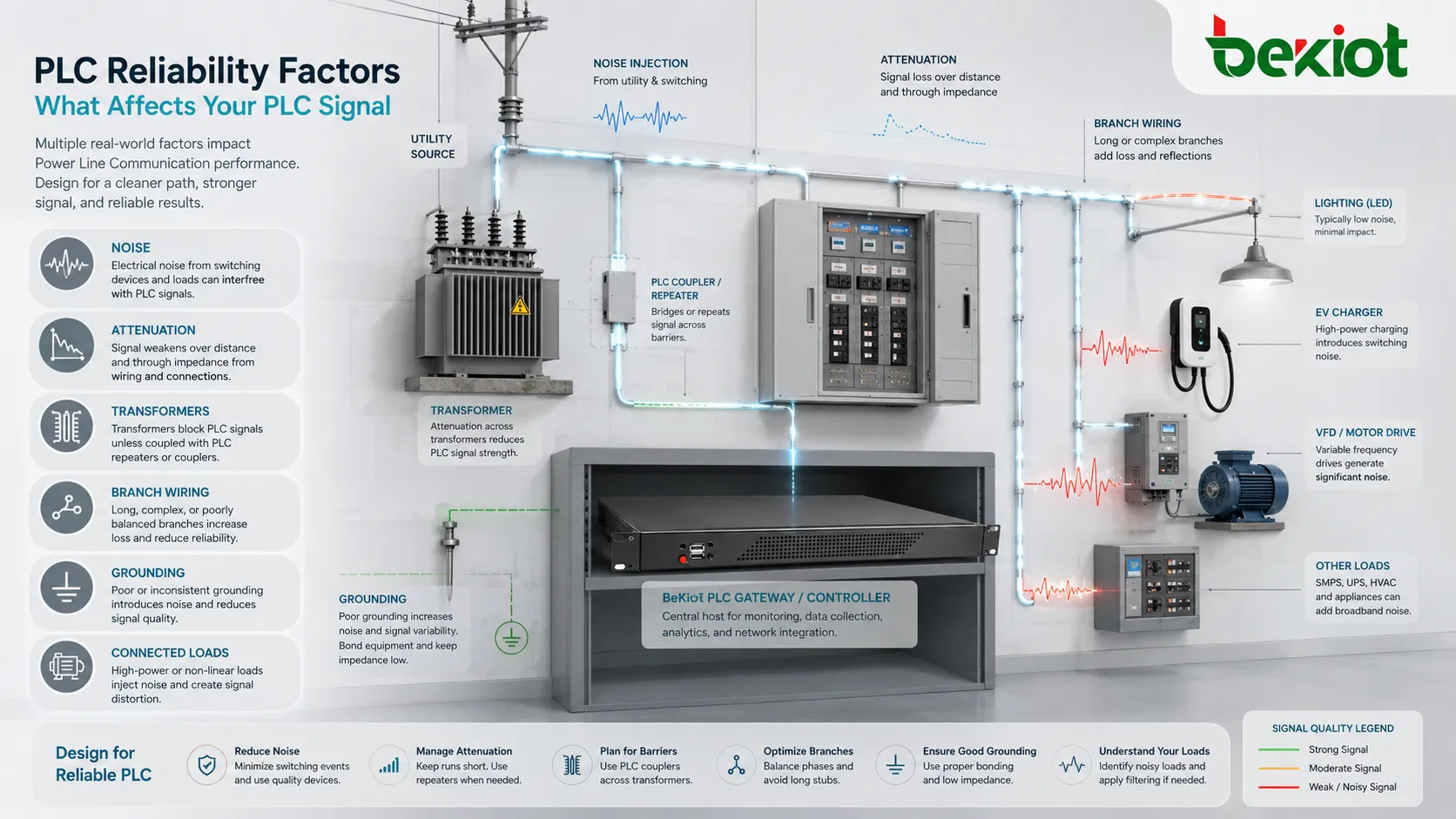

信頼性は電気環境に左右される

PLC の信頼性は電力ネットワークそのものに強く影響されます。専用通信ケーブルと違い、電力線は負荷のオンオフにより一日の中で状態が変わります。ある時間はきれいでも、別の時間にはノイズが多くなるため、重要通信に使う前の計画と試験が必要です。

代表的な課題には、インパルスノイズ、連続的な伝導ノイズ、大きな減衰、相分離、変圧器による遮断、接地不良、長い分岐、古い配線、緩んだ端子、パワーエレクトロニクスの干渉があります。完全に通信を止めない場合でも、速度低下、遅延増加、断続的な障害を招きます。

信頼性の高い導入では、堅牢な変調、適切な結合、周波数選択、中継器やメッシュ動作、強いフィルタ、サージ保護、現地試験を組み合わせます。ミッションクリティカルな用途では、光ファイバー、イーサネット、無線メッシュ、セルラー、専用制御ケーブルとも比較すべきです。

狭帯域方式と広帯域方式

狭帯域システム

狭帯域 PLC は低い周波数で動作し、電力会社、計量、街路灯、建物制御、産業監視に多く使われます。通常は低いデータレートですが、長距離に対応し、難しい電気ネットワークにも比較的強く届きます。

小さなデータパケット、状態情報、メーター読み取り、制御命令、故障通知、定期監視データのやり取りに適しています。優先されるのは高速転送ではなく、カバー範囲と安定性です。

広帯域システム

広帯域 PLC は高い周波数と広いチャネルで高いデータレートを得ます。家庭内ネットワーク、マルチメディア配信、電力線ブロードバンド、建物内接続など、新しいネットワークケーブルの敷設が難しい場面で使われます。

便利な方式ですが、性能は配線品質、回路距離、ノイズ源、相間結合、同じ電力網を共有する機器数に左右されます。実効スループットは理論最大値より大幅に低くなることがあります。

ハイブリッド通信

PLC と無線、イーサネット、セルラー、RFメッシュネットワーク、光ファイバーを組み合わせるシステムもあります。ハイブリッド方式はカバー範囲と冗長性を高め、電力線条件が悪い場所では別経路でデータを運べます。

この方式は、スマートグリッド、キャンパス、産業サイト、ビルオートメーションのように、一つの通信媒体だけでは全域を安定してカバーしにくい場所で有効です。

一般的な標準と技術ファミリー

導入上のメリット

新規配線の削減

最も大きな実用上の利点は、既存の電力配線を使えることです。古い建物、地下の電力ネットワーク、街路灯、内装済み空間では、新しい通信ケーブルの敷設が高価で、工事負担も大きく、現実的でない場合があります。

既存の電気経路が適していれば、PLC は設置作業を減らせます。接続機器がもともと電源を必要とし、同じ電気インフラ沿いに配置されている場合に特に有用です。

広い物理的カバー範囲

電力配線は、通信配線がない多くの場所まで届いています。電力メーター、街路灯、電気盤、ポンプステーション、設備室、家庭用コンセントはすでに電力網に接続されています。

このため PLC は、各地点に別の通信引き込みを設けずに分散機器を接続できます。

低データ量制御に適している

多くの自動化タスクは高帯域を必要としません。メーター値、リレー指令、照明状態、エネルギー値、警報入力、機器健全性レポートは小さなパケットで十分です。

このような用途では、長距離やノイズの多い線路で安定させにくい高速方式よりも、堅牢な低速 PLC リンクの方が実用的な場合があります。

電力網とメータリングに適した仕組み

電力会社はすでに電気ネットワークを運用しています。PLC はその一部をデータ通信にも使えるため、メータリング、配電監視、負荷制御、配電自動化に便利です。

ただし、変圧器、長いフィーダ、インピーダンス変化、ノイズ源がカバー範囲に影響するため、慎重な計画が必要です。

改修案件に使いやすい接続方式

壁を開ける、掘削する、配管を追加することが難しい改修案件では、PLC は魅力的な選択肢です。建物、キャンパス、街路灯、既存電気システムに通信手段を追加できます。

改修の成功は試験に依存します。既存配線には古い接続、混在する相、保護機器、性能に影響するノイズ源が含まれることがあります。

無視できない制約

電気負荷からのノイズ

電力線にはノイズを発生する機器が多く接続されます。スイッチング電源、調光器、モーター、インバーター、充電器、溶接機、可変周波数ドライブはいずれも PLC 信号を乱す可能性があります。

フィルタ、機器配置の改善、ノイズ源の分離、堅牢な変調は役立ちますが、それでも難しい環境は残ります。

予測しにくい配線経路

電気配線はきれいなポイントツーポイント構造とは限りません。分岐、盤、相、変圧器、遮断器、共用回路が予測しにくい信号経路を作ります。

物理的に近い二つのコンセントが最良の通信経路を持つとは限らず、遠い機器同士でも電気的な経路が良ければ良好に通信できます。

限定的な性能保証

PLC の性能は時間、負荷状態、周波数帯、施工品質によって変わります。試運転時に良い結果でも、後から機器が増えると性能が下がることがあります。

重要通信では監視と代替経路を検討すべきです。

規制と EMC の制約

PLC 信号は他の電気システムや無線システムと共存しなければなりません。放射制限、周波数制限、電磁両立性要求は、送信電力、チャネル選択、製品認証に影響します。

製品は対象市場と適用規制に合わせて選定します。設置時には無線サービスや高感度機器への干渉も考慮する必要があります。

PLC は「電力線を使う通信システム」として扱うときに最も信頼できます。単なるケーブル不要の近道として扱うべきではありません。

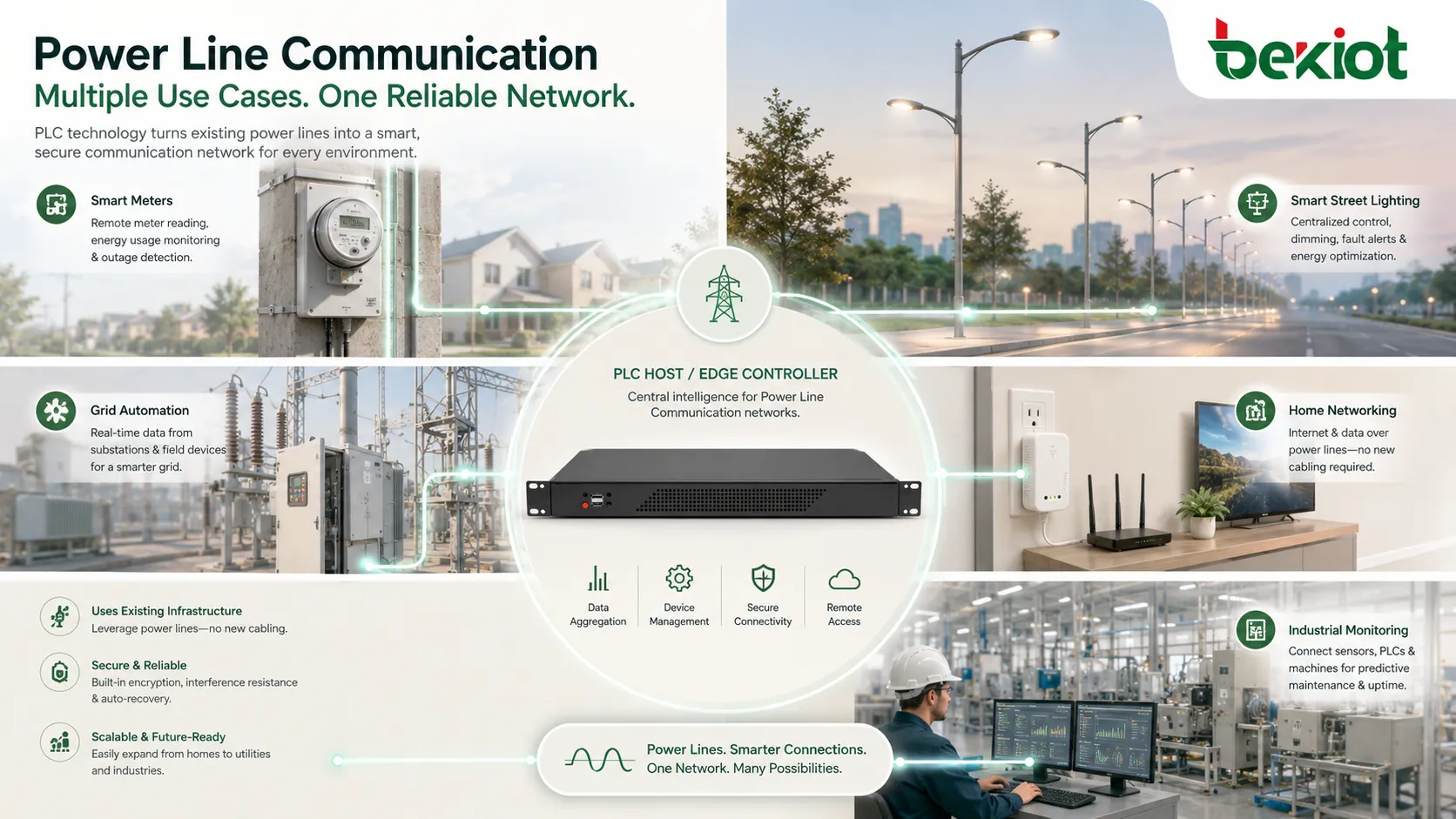

一般的な利用分野

スマートメータリング

スマートメーターは PLC を使って、使用電力量、状態、改ざんイベント、制御メッセージを配電網経由で送信します。これにより各メーターに別の通信線を敷設する必要を減らせます。

メータリング用途では通常、高帯域よりも安定した低速通信、カバー範囲、管理性が優先されます。

配電網の自動化

電力会社は、フィーダ監視、故障表示、負荷制御、配電自動化、遠隔開閉に PLC を使えます。既存の電力インフラがある場所で、現場機器と制御システムをつなげます。

信頼性計画は重要です。電網条件は負荷、開閉操作、天候、ネットワークトポロジによって変化します。

街路灯制御

街路灯ネットワークは、照明機器がすでに電力回路で接続されているため、PLC に適する場合があります。調光、状態報告、故障通知、スケジュール、エネルギー監視を支援できます。

大規模な屋外照明では、セグメント設計、盤側ゲートウェイ、サージ保護が重要です。

家庭および建物内ネットワーク

電力線アダプターは、既存のコンセントを使ってネットワーク接続を延長できます。Wi-Fi が弱い場所や イーサネット ケーブルの敷設が難しい場所で有効です。

性能は配線の古さ、電気回路の構成、距離、コンセント種類、サージ保護器、電源タップ、家電からの干渉に依存します。通常、壁コンセントへ直接接続した方が、フィルタ付き延長タップより良好です。

産業監視

産業システムでは、設備監視、エネルギーデータ収集、遠隔センサー、低速制御、現場機器通信に PLC を使うことがあります。電源線は届いているがデータ線がない場合に有用です。

産業用途では EMC 設計が重要です。モーター、ドライブ、リレー、大電流機器は強い伝導ノイズを発生させる可能性があります。

ビルオートメーション

照明、HVAC 制御、エネルギー管理、在室検知、電気盤は、専用通信バスがない場合に PLC を利用できます。大規模な再配線なしに改修自動化を進められます。

建物システムはゾーンごとに試験する必要があります。盤、相、変圧器、電気ノイズがカバー範囲に影響するためです。

良好な結果を得るための設計チェックリスト

まず用途要件を明確にします。スマートメーターネットワーク、家庭用インターネットアダプター、産業センサーリンク、街路灯制御では、データレート、距離、遅延、信頼性の要件が大きく異なります。

電気環境を調査します。配線年数、相構成、変圧器位置、盤構造、接地、ノイズ源、サージ保護、接続負荷を確認し、通信が強い場所と弱い場所を予測します。

適切な技術を選びます。狭帯域は長距離と低データレートに適し、広帯域は建物内の高速通信に適しています。理論上の最大速度だけで選んではいけません。

ゲートウェイと中継器を計画します。大規模設置では、集線装置、中継器、メッシュルーティング、相結合器、セグメントゲートウェイが必要になることがあります。

実際の運転条件で試験します。モーター運転、照明切替、充電器動作、インバーター稼働、建物負荷の変化中に通信を確認します。静かな状態での試験だけでは日常的な干渉を見落とします。

セキュリティとデータ保護

PLC は共有された電気インフラを使うため、セキュリティは最初から考慮すべきです。用途に応じて、認証、暗号化、アクセス制御、安全なコミッショニング、不正参加の防止をサポートする必要があります。

電力会社や建物システムでは、機器 ID 管理が重要です。不正または誤設定の機器がネットワークへ参加し、制御命令を送れないようにします。ファームウェア更新と鍵管理も計画します。

家庭内ネットワークでは、機器が提供する暗号化やペアリング機能を有効にします。これにより近接配線、共有回路、集合住宅の電気インフラ経由の意図しないアクセスを減らせます。

よくある問題とトラブルシューティング

データレートが低い

低いデータレートは、距離、ノイズ、コンセント品質、相分離、古い配線、サージ保護器、信号経路の分岐過多によって起こります。別のコンセントへ移す、または中継器を追加すると改善する場合があります。

特定の時間に接続が切れる

特定の機器が動作するときだけ通信が失敗する場合、モーター、充電器、調光器、溶接機、インバーター、スイッチング電源のノイズが原因の可能性があります。時間パターンを確認すると発生源を見つけやすくなります。

機器をペアリングできない

ペアリング失敗は、異なる技術ファミリー、非互換標準、暗号設定の不一致、悪い信号経路、フィルタ付き電源タップ経由の接続が原因になることがあります。

一つの部屋では動くが別の部屋では動かない

二つの場所が異なる相にある、配電盤で分離されている、遮断器の影響を受けている、または長い配線経路でつながっている可能性があります。相結合またはゲートウェイ位置の変更が必要になる場合があります。

他機器への干渉

まれに、不適切に設置された、または非準拠の PLC 機器が無線や高感度電子機器に干渉することがあります。適合機器、正しいフィルタ、適切な施工を使用します。

保守と長期信頼性

PLC ネットワークは長期的に監視する必要があります。電気負荷の追加、盤の変更、配線の老朽化、サージ保護器の故障、新機器によるノイズで通信品質は変化します。

電力会社や産業システムでは、保守担当者がリンク品質、パケット損失、再試行、機器オフライン、ゲートウェイログを確認します。急な劣化は新しいノイズ源や配線問題を示すことがあります。

建物や家庭では、アダプターをフィルタ付き電源タップ、過負荷のコンセント、不安定な回路へ移動しないようにします。家電、充電器、調光器を追加した後に性能が変わった場合、その機器も確認します。

FAQ

PLC は異なる電気相の間でも動作しますか？

可能な場合もありますが、性能は下がることがあります。相間通信を改善するため、相結合器、中継器、ゲートウェイが必要な設置もあります。

PLC は イーサネット や光ファイバーを置き換えますか？

通常は置き換えません。既存の電力配線を使いやすい場合には有用ですが、高帯域またはミッションクリティカルなデータネットワークでは イーサネット や光ファイバーの方が予測しやすいです。

サージ保護器は性能に影響しますか？

はい。一部のサージ保護器やフィルタ付き電源タップは PLC 信号を減衰させます。壁コンセントへの直接接続、または PLC 対応のパススルーアダプターの方が良い場合があります。

PLC は電力会社や建物システムに十分安全ですか？

適切な認証、暗号化、鍵管理、機器プロビジョニング、アクセス制御を使えば安全にできます。安全性は物理媒体だけでなく、実装と設定に依存します。

導入前に何を試験すべきですか？

信号カバー範囲、データレート、パケット損失、遅延、相間通信、通常負荷時のノイズ、ゲートウェイ位置、セキュリティ設定、電源切替や機器起動時の挙動を試験します。
