アナログ電話アダプタは一般にATAと呼ばれ、従来のアナログ電話、FAX、ドアホン、警報盤、モデム、既存の音声端末をIPベースの通信ネットワークへ接続する装置です。一方のアナログ電話信号と、もう一方のパケットベースVoIP通信の間で変換を行います。

一般的な構成では、アナログ機器はアダプタのFXSポートに接続されます。その後ATAは、Ethernetまたはブロードバンドアクセスを通じて、IP PBX、ホステッドVoIPプラットフォーム、SIPサーバー、またはサービス事業者へ登録します。通話時には、アナログ音声、ダイヤル数字、呼出信号、回線状態がSIPシグナリングとRTPメディアストリームへ変換されます。

IPネットワークでこの装置が今も重要な理由

多くの組織はSIP、クラウド電話、IP PBXへ移行していますが、すべての端末が完全なIP化に対応しているわけではありません。既存のアナログ電話は、客室、エレベーター、倉庫、公共エリア、警備室、作業場、サービスカウンター、遠隔拠点で引き続き使われることがあります。FAX、警報ダイヤラ、エレベーター電話、専用端末もアナログインターフェースに依存する場合があります。

アダプタは移行の橋渡しをします。中核の通信ネットワークをIPへ移行しながら、既存機器を継続利用できます。すべての端末を一度に交換する必要がなくなり、段階的な更新で柔軟性が高まります。

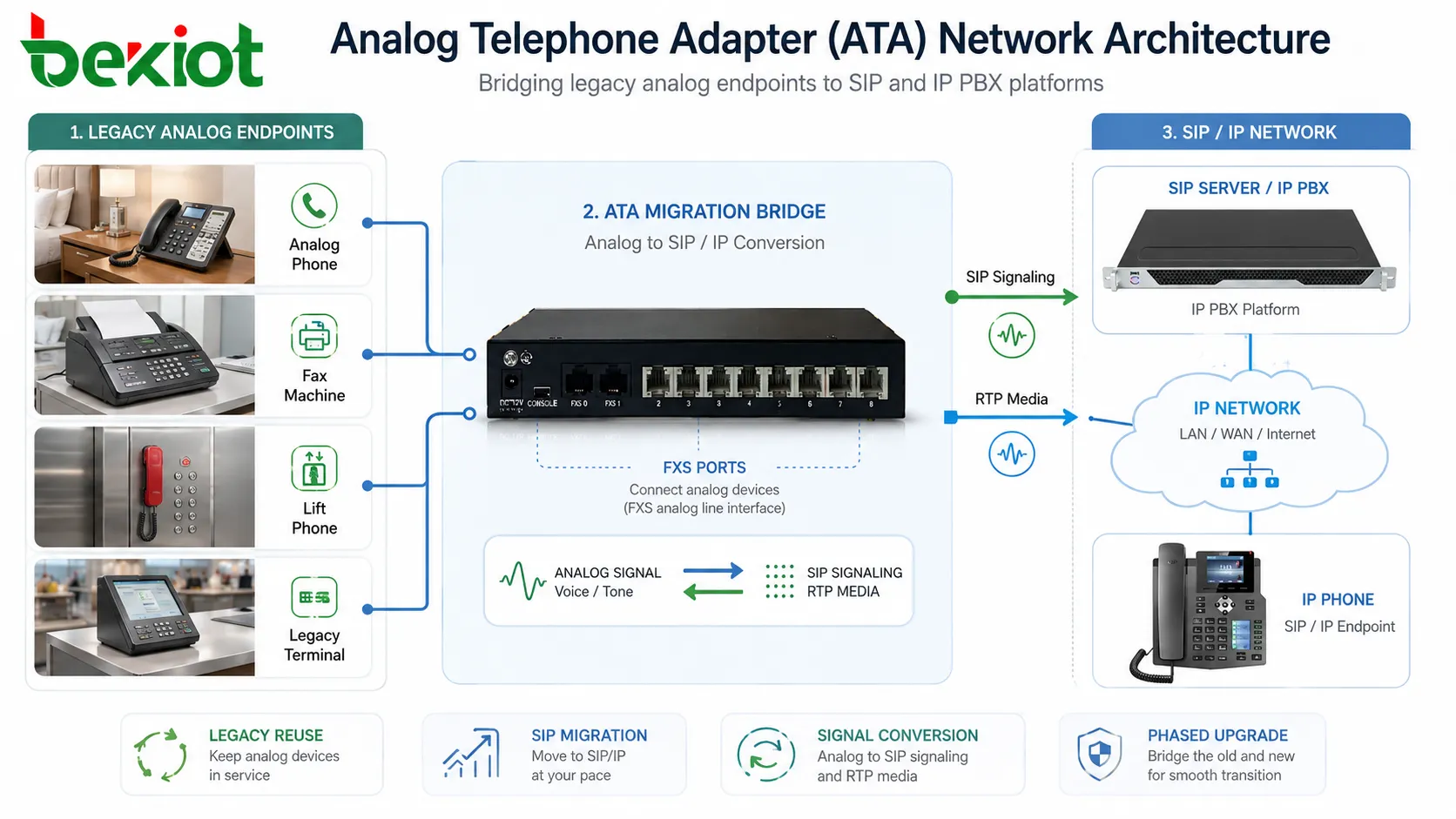

そのアーキテクチャ上の価値はインターフェース変換にあります。アナログ機器からIPの複雑さを隠し、VoIPプラットフォームからアナログ回線の動作を隠します。アナログ機器は電話回線に接続されているように動作し、IPネットワーク側からはSIP端末または音声ゲートウェイとして見えます。

銅線ループからパケットネットワークへ

アダプタのアナログ側は、小さな電話回線提供装置のように動作します。給電電圧を供給し、オフフックとオンフックを検出し、呼出電圧を生成し、DTMF数字を受け取り、ダイヤルトーンを提供し、接続機器との間で音声帯域の音声を伝送します。

IP側はEthernetまたは別のパケットネットワークで通信します。登録、通話確立、通話終了、認証、機能制御のためにSIPメッセージを送信します。通話が確立された後は、音声メディア用のRTPパケットを送信します。

そのため、アダプタは二つの世界の境界に位置します。一方は電気的な回線状態と音声トーンに基づき、もう一方はIPアドレス、UDPまたはTCP伝送、SIPメッセージ、コーデック、ジッタバッファ、NATトラバーサル、ネットワーク品質に基づきます。

中核となるアーキテクチャ層

アナログポートの動作

FXSインターフェース

多くのアダプタはFXSポートを備えています。FXSポートはアナログ電話または類似端末に接続され、その機器が期待する回線条件を提供します。ダイヤルトーン、呼出電圧、ループ電流、オンフックまたはオフフック検出を提供します。

利用者が受話器を上げると、FXSポートはオフフック状態を検出します。その後アダプタはダイヤル数字を受け取り、自身のダイヤルプランに従ってSIP通話を準備します。

ダイヤルトーンと呼出音

アダプタはトーンをローカルで生成します。ダイヤルトーン、リングバックトーン、ビジートーン、リオーダートーン、通話待ちトーンは、設定や地域設定に応じて装置が生成できます。

呼出もアナログポートで生成されます。アダプタは接続機器に十分な呼出電圧と呼出周期を提供する必要があります。古い電話、ベル式装置、複数のアナログ負荷を接続する場合には特に重要です。

発信者番号表示と回線シグナリング

アナログの発信者番号表示は、地域や端末種類によりFSKまたはDTMF形式で送出されます。アダプタはSIPシグナリングから発信者情報を受け取り、接続機器向けのアナログ発信者番号信号へ変換します。

モデルや設定によっては、回線反転、極性動作、フックスイッチフラッシュ、メッセージ待機表示、その他のアナログ機能もサポートされます。

デジタル音声処理

アナログ音声が装置に入ると、サンプリング、符号化、パケット化され、RTPメディアとして送信されます。着信音声では逆の処理が行われます。アダプタはRTPパケットを受信し、復号し、アナログ音声へ変換して電話ポートへ送ります。

コーデック選択は帯域、品質、互換性に影響します。一般的な音声コーデックには、プラットフォームに応じてG.711、G.729、G.722、その他の選択肢があります。G.711は音声帯域信号をより多く保持するため、FAXや従来のモデムに近い用途でよく選ばれます。

エコーキャンセルも重要です。アナログインターフェースは、ハイブリッド回路、インピーダンス不整合、ケーブル条件、端末設計によりエコーを生じることがあります。適切に設定されたアダプタは、遠端の利用者が気付く前にエコーを抑えます。

SIP登録と通話制御

アカウント登録

アダプタは通常、1つ以上のSIPアカウントをレジストラサーバーへ登録します。各アナログポートは、個別の内線、ユーザーアカウント、またはサービス番号に対応できます。複数のプロファイルに対応する機器では、異なるポートを異なるSIPプラットフォームへ接続できます。

登録により、IP PBXまたはサービス事業者はアダプタが現在どこで到達可能かを把握できます。登録に失敗すると、着信通話はアナログ端末へ届かない場合があります。

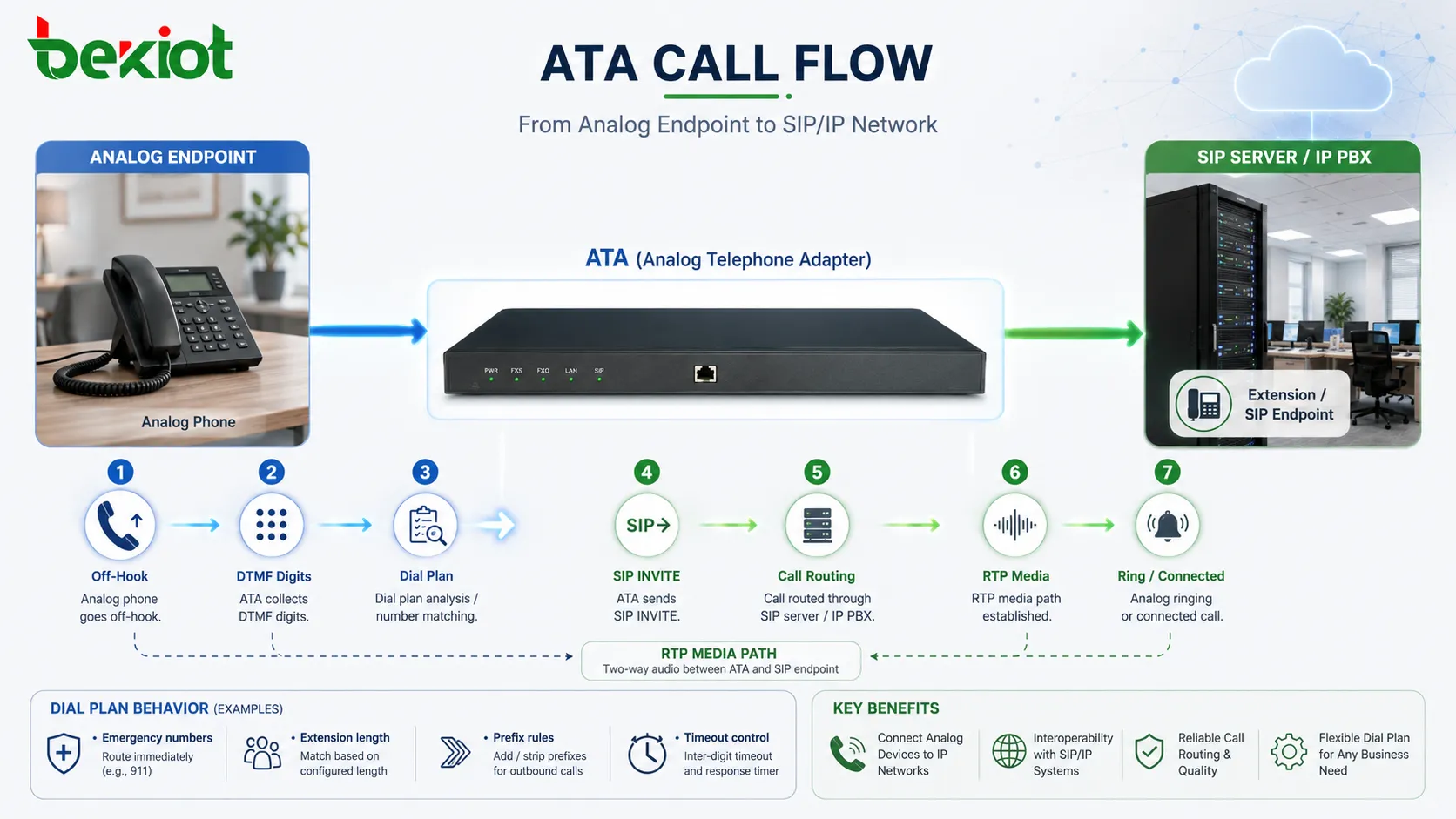

発信通話の確立

利用者が番号を押すと、アダプタはダイヤルプランに従って数字を収集します。番号がルールに一致するかタイムアウトになると、装置は設定されたプロキシまたはサーバーへSIP INVITEを送信します。

その後SIPサーバーは、通話を別の内線、トランク、PSTNゲートウェイ、ボイスメールシステム、コンタクトセンター、または外部宛先へルーティングします。この間、アナログ利用者は通常のダイヤル動作だけを体感します。

着信通話の着信処理

着信SIP通話がアダプタへ届くと、装置はどのアナログポートを鳴らすかを決定します。そのポートで呼出電圧を生成し、地域のタイミング規則に応じて呼出前にアナログ発信者番号を送出することがあります。

利用者が応答すると、アダプタは適切なSIP応答を送り、RTPメディア交換を開始します。

ダイヤルプランと番号処理

ダイヤルプランはアダプタ動作の重要な部分です。有効な数字パターン、追加数字を待つ時間、プレフィックスを追加または削除するか、どの通話を即時ルーティングするかを定義します。

不適切なダイヤルプランは、発信の遅延、誤ルーティング、緊急番号の失敗、利用者の混乱を招きます。たとえばアダプタが送信前に長く待ちすぎると、利用者は故障と思うかもしれません。数字を早く送りすぎると、不完全な番号が誤ってルーティングされます。

ダイヤルプランは、地域の番号規則、内線桁数、緊急番号、トランクアクセスプレフィックス、国際発信規則、ボイスメールアクセスや代理応答などのサービスコードを反映する必要があります。

ネットワーク配置の選択肢

ローカルLAN導入

ローカルオフィスや施設では、アダプタをIP PBXまたは音声サーバーと同じLANに接続できます。これは通常もっとも単純なトポロジーで、遅延が低く、NATが不要な場合があり、QoSをローカルネットワーク内で管理できます。

音声VLANは、音声トラフィックを通常のデータトラフィックから分離するためによく使用されます。これにより管理性が向上し、輻輳が通話品質へ影響するリスクを下げられます。

遠隔拠点接続

遠隔支店では、VPN、プライベートWAN、MPLS、SD-WAN、または安全なインターネット接続を通じて、アダプタを中央SIPプラットフォームへ接続できます。これにより支店のアナログ電話や機器が中央の通話システムを利用できます。

遠隔導入では、帯域幅、遅延、パケット損失、NATトラバーサル、フェイルオーバールート、WANリンク障害時のローカル継続性に注意が必要です。

ホステッドVoIP接続

小規模オフィスや分散拠点は、ホステッドVoIP事業者へ直接接続できます。このモデルでは、アダプタはインターネット経由で事業者プラットフォームへ登録します。

セキュリティと安定性が特に重要になります。強いパスワード、対応している場合のTLS、ファイアウォール規則、ファームウェア更新、事業者が承認した設定が推奨されます。

ゲートウェイとPBXのハイブリッド構成

一部の環境では、アダプタをアナログゲートウェイ、IP PBXサーバー、SBC、PSTNトランクと併用します。アダプタは個別のアナログ端末を収容し、大型ゲートウェイは回線群やトランクを処理します。

このハイブリッド構成は、移行期間によく見られます。一部のサービスはアナログのまま残り、中心的な呼制御はSIPへ移行します。

サービス品質と音声安定性

音声トラフィックは遅延、ジッタ、パケット損失に敏感です。アダプタは、DSCPマーキング、VLANタグ付け、ジッタバッファ調整、RTPポート範囲設定、コーデック選択により通話安定性を高めることがあります。

QoSはスイッチ、ルーター、ファイアウォール、WAN機器でもサポートされる必要があります。アダプタでパケットにマークしても、ネットワークがそのマークを扱わなければ効果は限定的です。

パケット化時間は帯域幅と遅延のバランスに影響します。大きいパケットはオーバーヘッドを減らしますが、遅延を増やし、損失時に体感品質へ影響します。小さいパケットは応答性を高めますが、より多くの帯域を使います。

NAT、ファイアウォール、SIPトラバーサル

アダプタはルーターやファイアウォールの内側で動作することがよくあります。SIPシグナリングには、公衆ネットワークから到達できないプライベートIPアドレスが含まれる場合があります。登録が成功しているように見えても、RTPメディアが失敗することがあります。

一般的な対策には、NATキープアライブ、STUN、アウトバウンドプロキシ、SBC、VPN、静的ポートマッピング、事業者側NAT処理があります。最適な方法は、プラットフォームがローカル、ホステッド、または管理WAN上のどれであるかによって変わります。

ファイアウォール規則は、必要なSIPシグナリングポートとRTPメディアポートを許可する必要があります。広いポート範囲を無作為に開けるとセキュリティリスクが増え、厳しすぎる規則は通話や片方向音声の原因になります。

FAX、警報、既存機器のサポート

FAXや警報盤は通常の音声通話より敏感です。トーン、タイミング、モデム交渉、回線特性に依存するため、パケットネットワークで必ず安定するとは限りません。

アダプタとサービスプラットフォームの双方が対応している場合、T.38 FAXリレーはFAX送信を改善できます。T.38がない場合はG.711パススルーを使えますが、ネットワーク品質が安定している必要があります。

警報ダイヤラ、エレベーター電話、POS端末、モデムベース機器は慎重にテストする必要があります。信頼して動作するものもあれば、専用アナログ回線、特殊ゲートウェイ、または更新された通信方式が必要なものもあります。

ATAはアナログ機器の寿命を延ばせますが、すべての既存機器をIP上で完全に動作させるわけではありません。機器がタイミングに敏感であるほど、より多くの試験が必要です。

プロビジョニングとリモート管理

大規模導入では再現性のある設定が必要です。数台なら手動設定でも可能ですが、ホテル、キャンパス、支店、エレベーター、サービス施設で数百台を使う場合は非効率です。

プロビジョニングは、機器能力に応じて設定ファイル、DHCPオプション、HTTPSダウンロード、メーカー管理プラットフォーム、TR-069、集中テンプレートを使用できます。これによりSIPアカウント、ダイヤルプラン、コーデック、地域トーン、ファームウェア、セキュリティ設定を標準化できます。

リモート管理は保護されるべきです。既定パスワード、公開されたWeb管理画面、古いファームウェア、安全でないプロビジョニングURLは重大なリスクになります。

セキュリティアーキテクチャ

SIPアカウント保護

SIP認証情報は一意で強固に保護する必要があります。攻撃者がアダプタアカウントへアクセスすると、不正端末を登録したり、不正通話を行ったり、サービスを妨害したりできます。

レート制限、IP制限、アカウントロック、登録監視、強力なプロビジョニング制御はリスクを低減します。

伝送セキュリティ

対応している場合、TLSはSIPシグナリングを保護できます。双方が対応している場合、SRTPは音声メディアを保護できます。これらは信頼できないネットワークを通過する通信で有用です。

暗号化は、証明書管理、端末互換性、トラブルシューティング手順と合わせて計画する必要があります。

管理アクセス制御

管理インターフェースは不要に公衆インターネットへ公開すべきではありません。アクセスはネットワークポリシー、VPN、強力な認証、利用可能な場合はロールベース管理で制限します。

設定バックアップも保護が必要です。SIPアカウント情報やネットワーク詳細が含まれる可能性があるためです。

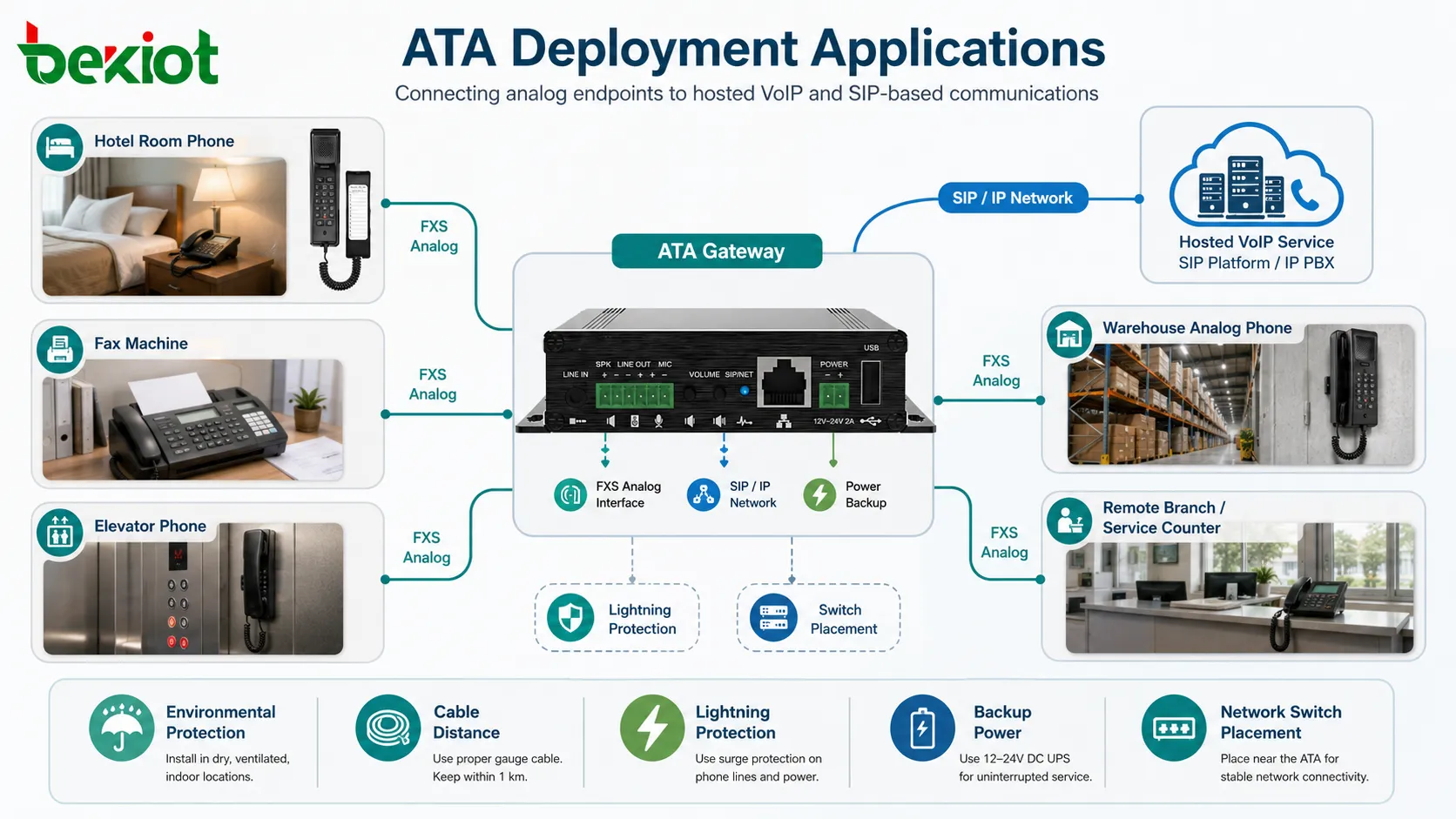

実際の導入での用途

ホテルと客室

ホテルでは、アナログ客室電話をIPベースのホテルPBXシステムへ接続するためにアダプタをよく使います。これにより、中央電話基盤を近代化しながら既存の客室電話を継続利用できます。

重要な項目には、メッセージ待機表示、フロントへの発信、緊急通話、部屋番号マッピング、モーニングコール連携、保守アクセスがあります。

エレベーター回線と緊急回線

建物の通信システムがIPベースの場合、エレベーター電話やサービス用ヘルプ電話をアダプタ経由で接続できます。これらの回線には、信頼できる電源、明確な位置識別、定期的な機能試験が必要です。

緊急用途は地域の要求に従って設計し、バックアップ計画なしに不安定なブロードバンド経路へ依存すべきではありません。

FAXとオフィスの既存機器

多くのオフィスでは、FAX、アナログ会議電話、アナログコードレス電話、既存機器が今も使われています。アダプタはこれらをすぐに交換せずに現代的なSIPプラットフォームへ接続できます。

FAX利用は実際の宛先でテストすべきです。互換性はコーデック、ネットワーク品質、事業者サポート、T.38動作によって異なります。

倉庫と産業補助エリア

倉庫、警備室、保守作業場、積み込みエリア、設備室では、アナログ電話が今も有用な場合があります。アダプタはこれらの端末をオフィス電話と同じVoIPシステムへ接続します。

これらの場所では、環境保護、ケーブル距離、雷保護、バックアップ電源、ネットワークスイッチ配置を考慮する必要があります。

運用時のトラブルシューティング

登録できない

アダプタが登録できない場合は、SIPサーバーアドレス、ユーザー名、パスワード、認証レルム、DNS、ネットワークゲートウェイ、VLAN、ファイアウォール、伝送プロトコル、アカウント状態を確認します。

パケットキャプチャまたはSIPログにより、装置がREGISTER要求を送っているか、どの応答を受けているかをすばやく確認できます。

片方向音声

片方向音声は多くの場合RTP経路の問題を示します。NAT、ファイアウォール規則、誤ったRTPポート範囲、SIPメッセージ内のプライベートIPアドレス、遮断されたUDPトラフィックが一般的な原因です。

同じLAN上でテストすると、装置設定の問題とWANまたはファイアウォールの問題を切り分けやすくなります。

アナログ電話が鳴らない

着信は届いているのに電話が鳴らない場合は、呼出電圧能力、REN負荷、ポートマッピング、発信者番号のタイミング、ケーブル状態、アナログ電話の互換性、正しいポートが呼ばれているかを確認します。

古いベル式電話は、現代の電子電話より高い呼出電力を必要とする場合があります。

音声品質が悪い

品質不良は、パケット損失、ジッタ、帯域不足、エコー、誤ったコーデック、ゲイン不整合、音響フィードバック、またはアナログ配線問題によって起こります。

アダプタの両側を確認してください。ネットワーク問題とアナログ回線問題は、似た利用者苦情を生むことがあります。

FAX失敗

FAXの問題は、T.38無効、非対応事業者、パケット損失、エコーキャンセル設定、誤ったコーデック、ジッタ、過度の遅延から発生します。

短いテストFAXは成功しても、長い文書が失敗することがあります。テストには現実的な文書長と複数の宛先タイプを含める必要があります。

選定と設計のチェックリスト

まず必要なアナログポートの数と種類から確認します。1台の卓上電話、客室電話群、FAX回線、エレベーター電話では、必要なポート数や機能が異なる場合があります。

対象SIPプラットフォームとの互換性を確認します。登録方式、コーデック対応、T.38、発信者番号形式、ダイヤルプラン動作、TLS、SRTP、プロビジョニング方式、フェイルオーバー対応を確認します。

電源とネットワークの可用性を確認します。一部のアダプタはローカル電源アダプタで給電され、モデルによってはPoEに対応します。重要端末にはUPSまたはバックアップ電源が必要な場合があります。

アナログ配線を計画します。ケーブル長、REN負荷、ノイズ、接地、サージ暴露、クロス接続品質は性能に影響します。

すべてのポートを記録します。各アナログ回線には、明確な内線番号、物理位置、接続機器の種類、SIPアカウント、代替ルート、保守担当者を設定すべきです。

最適なATAアーキテクチャは、古い電話をVoIPへつなぐだけではありません。IP音声ネットワークの信頼性、セキュリティ、管理性の要件を満たしながら、期待されるアナログ動作を維持することです。

よくある質問

ATAはダイヤル式電話を接続できますか？

一部のアダプタはパルスダイヤルに対応しますが、多くはDTMFダイヤルのみ対応します。ダイヤル式電話の互換性は導入前に確認する必要があります。

1つのポートに何台のアナログ機器を接続できますか？

それはポートの呼出能力と接続機器の総REN負荷によります。1つのポートに機器を多く接続しすぎると、正常に鳴らない場合があります。

緊急通話をアダプタ経由でルーティングできますか？

可能ですが、緊急ルーティングは慎重に計画する必要があります。位置情報、バックアップ電源、ネットワーク信頼性、地域規制を確認してください。

アナログ電話で通話はできるのに発信者番号が表示されないのはなぜですか？

発信者番号形式、地域設定、呼出前のタイミング、電話の互換性、またはSIP発信者情報のマッピングが正しくない可能性があります。

アダプタは電話の近くに置くべきですか、それともネットワークスイッチの近くに置くべきですか？

アナログケーブル品質とネットワーク接続の両方が実用的な場所に配置します。長いアナログ配線はノイズを拾いやすく、ネットワーク配置が悪いとパケットや電源の問題を生むことがあります。
