多くのネットワーク展開プロジェクト、特にオーディオビデオ通信システム、セキュリティ監視プラットフォーム、リモートデバイスアクセス、IPゲートウェイ、エンタープライズイントラネット環境において、NATは成功した接続性の背後にある最も一般的な技術の1つです。NAT（Network Address Translation）は、ローカルネットワーク内でプライベートIPアドレスを使用するデバイスが、1つ以上のパブリックIPアドレスを介して外部ネットワークと通信することを可能にします。
システムプランナーにとって、NATはルーター機能だけではありません。IPv4アドレス不足を解決し、内部ネットワーク構造を保護し、選択した内部サービスへの外部アクセスを可能にする実用的なネットワーク設計手法です。正しく使用すれば、NATはカメラ、ビデオゲートウェイ、音声プラットフォーム、サーバー、管理システムが、すべての内部デバイスをインターネットに直接公開することなく、プライベートネットワークとパブリックネットワーク間で通信するのに役立ちます。
実際のプロジェクトでアドレス変換が必要な理由
ほとんどのエンタープライズ、産業、キャンパス、中小企業ネットワークは内部でプライベートIPアドレスを使用しています。これらのアドレスはLAN通信には適していますが、パブリックインターネット上で直接ルーティングすることはできません。一般的なプライベートアドレス範囲には、10.0.0.0/8、172.16.0.0/12、192.168.0.0/16があります。これらの範囲のデバイスはローカルネットワーク内で通信できますが、追加のルーティングまたは変換ルールが設定されていない限り、外部ユーザーはそれらに直接到達できません。
ここでNATが重要になります。NATはプライベートIPアドレスをパブリックIPアドレスに変換したり、パブリック向けのリクエストを内部プライベートアドレスに変換したりします。簡単に言うと、内部デバイスがインターネットにアクセスする必要がある場合、NATデバイスは送信元プライベートIPアドレスをパブリックIPアドレスに置き換えます。応答が戻ってくると、NATデバイスはその変換レコードをチェックし、パケットを正しい内部デバイスに転送します。
オーディオビデオ通信プロジェクトでは、これは特に便利です。ビデオゲートウェイはプライベートLAN内に展開され、カメラ、エンコーダー、インターホン端末、管理クライアントも内部ネットワーク上に留まります。リモートプラットフォームやユーザーがインターネット経由でこれらのサービスにアクセスする必要がある場合、NATルールは必要なサービスポートをパブリックIPアドレスから内部デバイスにマッピングできます。

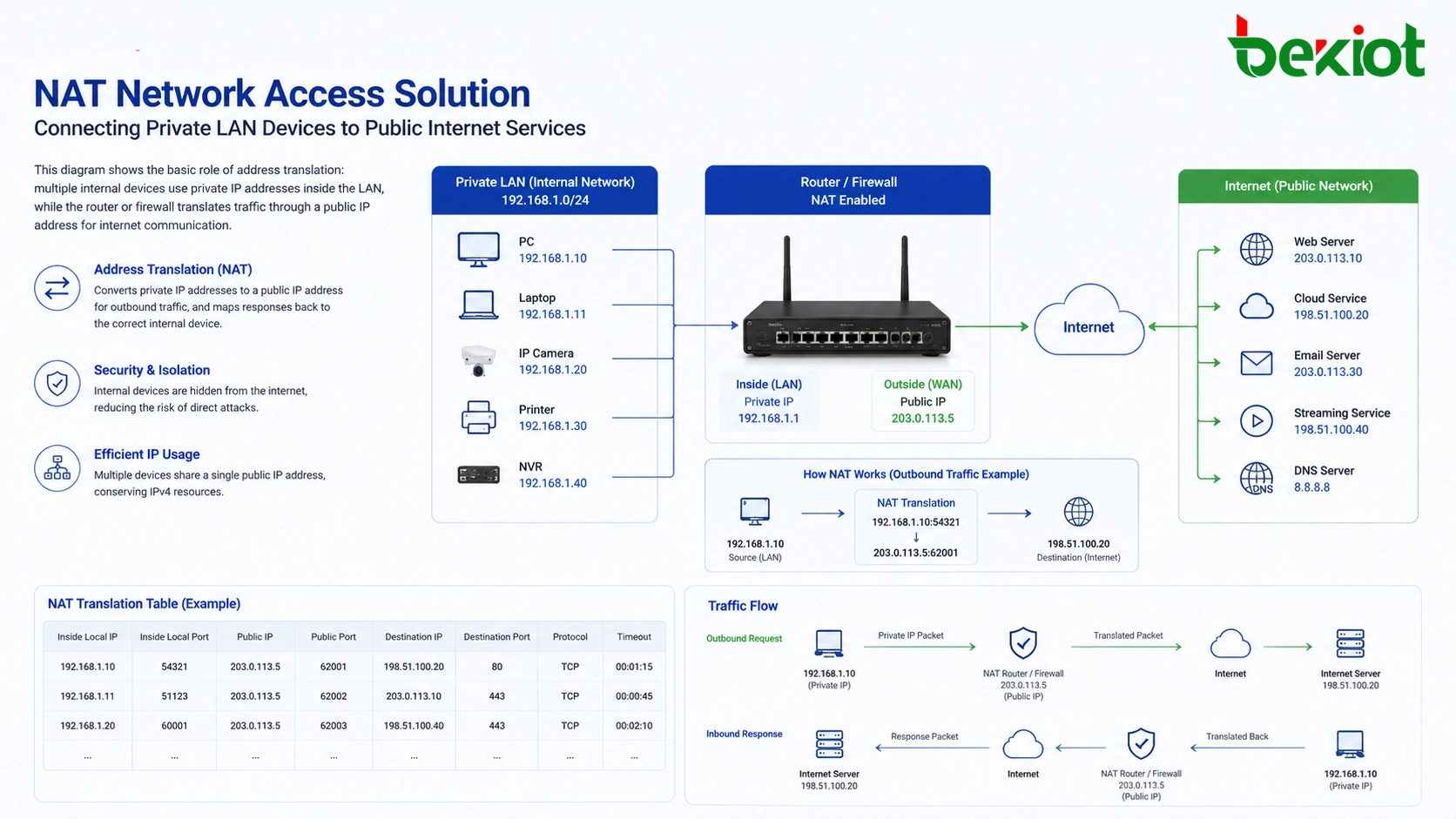

パケット変換の仕組み
NATは通常、ルーター、ファイアウォール、セキュリティゲートウェイ、またはブロードバンドアクセスデバイス上で動作します。その主な仕事は、ネットワークパケットヘッダー内のIPアドレスと、多くの場合ポート番号を変更することです。これにより、内部ネットワークと外部ネットワークは、アドレス空間が異なっていてもトラフィックを交換できます。
LAN内のデバイスがインターネットにトラフィックを送信するとき、NATデバイスは元のプライベート送信元IPアドレスを自身のパブリックIPアドレスに置き換えます。また、送信元ポート番号を新しいポート番号に置き換えることもあります。次に、その関係をNATテーブルに記録します。このテーブルは、どの外部セッションがどの内部デバイスに属するかをNATデバイスに伝えるため、不可欠です。
戻りトラフィックがパブリックIPアドレスに到達すると、NATデバイスはNATテーブルをチェックします。一致するレコードが存在する場合、宛先アドレスと宛先ポートを元の内部デバイスに書き戻し、パケットをLAN内に転送します。この変換レコードがなければ、NATデバイスは戻ってきたパケットがどこに行くべきかを知ることができません。
| トラフィックの方向 | 変換前 | 変換後 | 主な目的 |
|---|

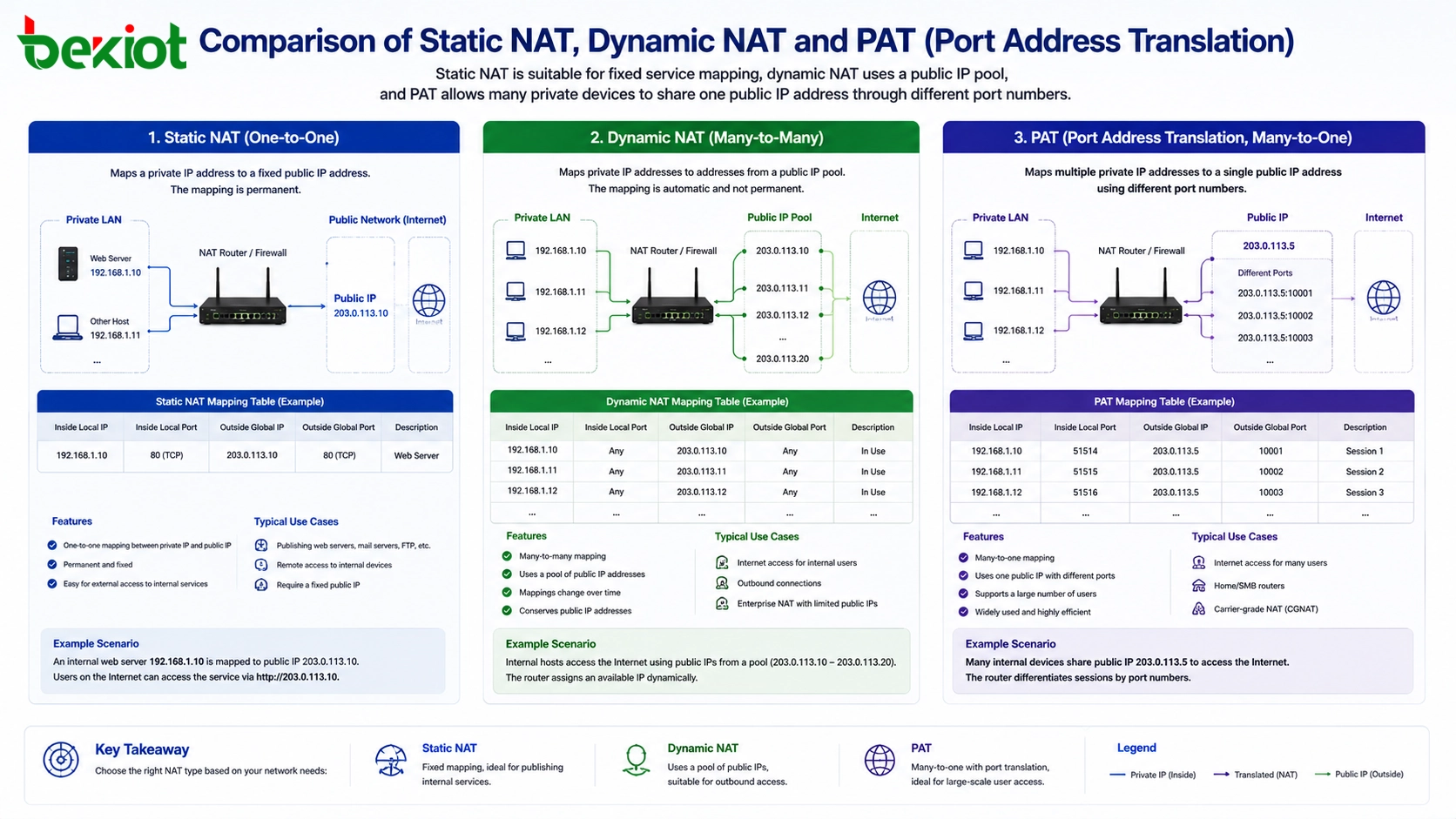

展開で使用される一般的な変換モード
NATにはいくつかの一般的な形式があります。それぞれの形式は、異なるネットワーク要件、デバイス数、サービスアクセスモデルに適しています。これらのモードを理解することは、プロジェクトチームがすべての状況に単一のルールを使用するのではなく、適切な設計を選択するのに役立ちます。
スタティックNAT
スタティックNATは、プライベートIPアドレスとパブリックIPアドレスの間に固定の1対1マッピングを作成します。この方法は、サーバー、ゲートウェイ、ビデオプラットフォーム、通信サービスノードなど、内部デバイスに外部から予測可能な方法でアクセスする必要がある場合に役立ちます。
スタティックマッピングの利点は明確さです。外部アドレスは常に同じ内部デバイスを指します。欠点は、マッピングされた各内部デバイスが通常対応するパブリックアドレスを必要とするため、より多くのパブリックIPリソースを消費することです。
ダイナミックNAT
ダイナミックNATは、プライベートIPアドレスをパブリックIPアドレスのプールにマッピングします。内部デバイスが外部ネットワークと通信する必要がある場合、NATデバイスはプールから利用可能なパブリックIPアドレスを割り当てます。セッションが終了すると、パブリックアドレスは解放され、別のデバイスで使用できます。
この方法はスタティックNATよりも柔軟ですが、利用可能なパブリックIPプールのサイズに依存します。多くのデバイスがアウトバウンドアクセスを必要とするが、すべてのデバイスが永続的なパブリックアドレスを必要としない環境に適しています。
ポートアドレス変換（PAT）
ポートアドレス変換（PAT、NAPT、またはNATオーバーロードとも呼ばれる）は、異なるポート番号を使用して、複数のプライベートIPアドレスを単一のパブリックIPアドレスにマッピングします。これは、ホームネットワーク、小規模オフィス、および多くのエンタープライズアクセスネットワークで最も一般的なNAT方式です。
PATを使用すると、多くの内部デバイスがインターネットアクセスのために1つのパブリックIPアドレスを共有できます。NATデバイスは、異なる変換済みポート番号を使用して異なるセッションを区別します。この設計はパブリックIPv4アドレスの必要性を大幅に減らし、NATが広く使用されるようになった主な理由の1つです。
ポートフォワーディングがリモートアクセスをどのように支援するか

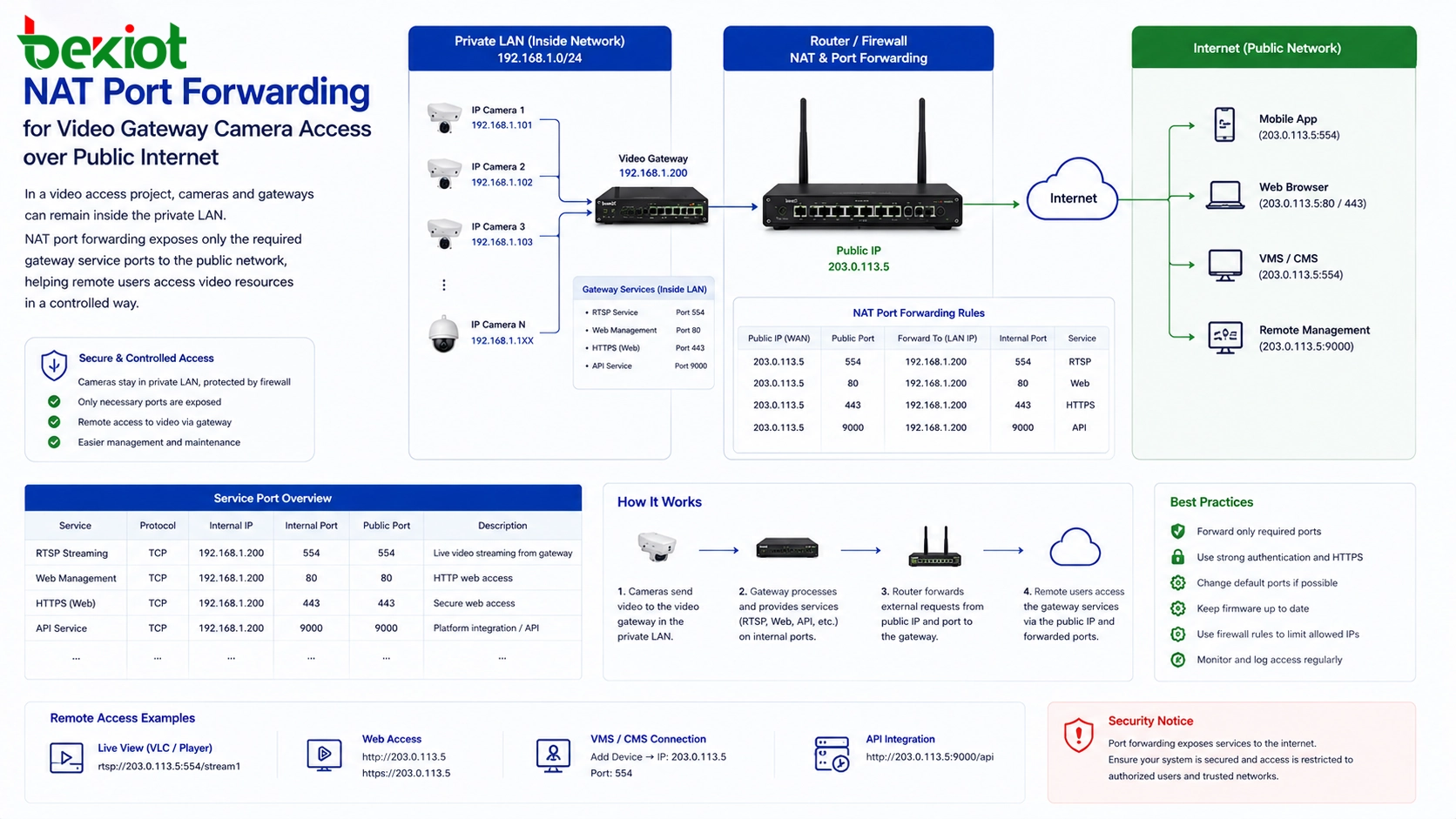

ポートフォワーディングは、エンジニアリングプロジェクトにおける最も実用的なNATアプリケーションの1つです。外部ユーザーがパブリックIPアドレスと指定されたポートに接続することで、プライベートネットワーク内のサービスにアクセスできるようにします。その後、ルーターまたはファイアウォールはそのリクエストを正しい内部デバイスと内部サービスポートに転送します。
例えば、ビデオゲートウェイがLAN内に192.168.1.100などのアドレスでインストールされているとします。カメラは同じ内部ネットワークに接続され、ゲートウェイはローカルでビデオストリームを収集または管理します。ユーザーがインターネットからこれらのビデオリソースを閲覧する必要がある場合、ルーターはパブリックIPアドレスと必要なサービスポートをビデオゲートウェイにマッピングできます。
この設計では、外部ユーザーは各カメラに直接アクセスしません。代わりに、ビデオゲートウェイが制御されたエントリポイントになります。これにより、ネットワークの管理が容易になり、内部デバイスの不必要な露出が減少します。プロジェクトチームは、実際のサービスに必要なポートのみを開いて転送すればよいのです。
オーディオビデオシステムにおける適合性
オーディオビデオ通信システムには、多くの場合、複数のデバイス、プロトコル、ストリーム、サービスポートが含まれます。典型的なシステムには、カメラ、ビデオゲートウェイ、SIPサーバー、インターホン端末、録画プラットフォーム、管理ソフトウェア、モバイルクライアントが含まれます。これらのデバイスの多くは、セキュリティと管理の理由からプライベートネットワーク内に展開されています。
NATは、機器をLAN内に維持しながら、制御された外部通信を可能にします。これは、リモート監視、ビデオプラットフォームアクセス、SIPシグナリングのトラバーサル、モバイルクライアントログイン、リモートメンテナンス、クラウドプラットフォーム接続、サイト間システム統合に役立ちます。
ただし、オーディオおよびビデオトラフィックは、通常のWebブラウジングよりも繊細な場合があります。音声およびビデオシステムは、多くの場合、安定したパケット配信、低遅延、正しいポートマッピング、予測可能なルーティングを必要とします。NATルールが不完全または一貫性がない場合、ユーザーは一方向の音声、登録失敗、到達不能なビデオストリーム、または不安定なリモートアクセスを経験する可能性があります。
ネットワーク計画の利点
NATの最初の大きな利点は、パブリックIPアドレスの節約です。複数の内部デバイスが1つのパブリックIPアドレスを共有できるため、IPv4アドレス不足に起因する圧力を軽減できます。これは、小規模サイト、支店、一時的なプロジェクト、産業団地、大規模なデバイス展開にとって貴重です。
2番目の利点は、基本的なネットワーク保護です。内部プライベートアドレスはNATデバイスの背後に隠されているため、外部ネットワークはすべての内部ホストを直接見ることができません。これはファイアウォールやセキュリティポリシーに代わるものではありませんが、不要な直接露出を減らします。
3番目の利点は、柔軟なネットワーク管理です。内部デバイスは、すべての外部ネットワークがルートを変更する必要なしに、追加、削除、または番号変更ができます。多くのプロジェクトチームにとって、この柔軟性により展開とその後のメンテナンスが容易になります。
無視すべきでない制限
NATには制限もあります。NATデバイスはセッションレコードを維持する必要があるため、各接続を追跡する必要があります。高並行環境では、ルーターまたはファイアウォールの処理能力やセッションテーブルサイズが十分でない場合、パフォーマンスのボトルネックが生じる可能性があります。
一部のアプリケーションもNATに敏感です。VoIP、SIP、ピアツーピア通信、リモートビデオストリーム、および特定のリアルタイムプロトコルは、アドレスとポートが予期せず変更されると正しく動作しない場合があります。これらのアプリケーションには、ポートフォワーディング、SIP対応設定、STUN、TURN、ICE、UPnP、またはアプリケーション層ゲートウェイ機能などの追加設定が必要になる場合があります。
NATは主にIPv4ネットワークに関連付けられています。IPv6ははるかに大きなアドレス空間を持つため、アドレス節約のための従来のNATは一般的に必要性が低くなります。ただし、IPv6ネットワークがIPv4サービスと通信する必要がある場合、NAT64などの移行技術が引き続き使用される可能性があります。
安定した動作のための展開チェックリスト
実際のプロジェクトでNATを設定する前に、チームはどの内部デバイスがアウトバウンドインターネットアクセスを必要とし、どのサービスがパブリックネットワークからのインバウンドアクセスを必要とするかを特定する必要があります。すべての内部デバイスを公開する必要はありません。必要なサービスのみをマッピングする必要があります。
プロジェクトチームは、必要なサービスポートもリストアップする必要があります。ビデオシステムの場合、これらには管理ポート、ストリーミングポート、プラットフォームアクセスポート、またはプロトコル固有のポートが含まれる場合があります。音声システムの場合、シグナリングポートとメディアポートを別々に計画する必要があるかもしれません。ポート範囲が不完全な場合、登録は成功してもメディア伝送は依然として失敗する可能性があります。
セキュリティルールはNATルールと一緒に計画する必要があります。ポートフォワーディングはパブリックネットワークから内部サービスへのパスを開くため、アクセス制御、強力なパスワード、VPNアクセス、ファイアウォールフィルタリング、サービス強化を考慮する必要があります。NATは便利ですが、それ自体を完全なセキュリティシステムとして扱うべきではありません。
リモートデバイスアクセスのための推奨アーキテクチャ
実用的なアーキテクチャは、カメラ、端末、ローカル機器をプライベートLAN内に配置し、ゲートウェイ、プラットフォームサーバー、または制御されたサービスノードを外部アクセスポイントとして使用することです。NATルールは、すべてのエンドポイントデバイスを個別に公開する代わりに、このサービスノードに適用する必要があります。
このアーキテクチャはメンテナンスを簡素化します。ゲートウェイは内部リソースを集約し、プロトコル変換を管理し、ユーザー認証を提供し、パブリック向けポートの数を減らすことができます。システムが後で拡張される場合、外部アクセスルールが比較的安定した状態を保ちながら、新しい内部デバイスをLANに追加できます。
セキュリティ要件が高いプロジェクトの場合、NATをVPN、ファイアウォールポリシー、プライベートAPN、クラウドリレーサービス、または専用専用線と組み合わせることができます。適切な設計は、プロジェクトがコスト、セキュリティ、レイテンシー、リモートメンテナンス、またはマルチサイト相互接続のどれを優先するかによって異なります。
よくある質問
NATはファイアウォールを置き換えますか？
いいえ。NATは内部アドレスを隠し、直接露出を制限できますが、完全なファイアウォールポリシーを置き換えるものではありません。セキュリティフィルタリング、アクセス制御、認証、監視は依然として必要です。
ポートマッピング後にリモートビデオが失敗することがあるのはなぜですか？
ビデオシステムは複数のポートまたは動的なメディアチャネルを使用する場合があります。ログインポートまたは管理ポートのみがマッピングされている場合、制御ページは開いてもビデオストリームは依然として失敗する可能性があります。完全なサービスポートリストを確認する必要があります。
2つの内部デバイスは同じパブリックポートを使用できますか？
同じパブリックIPアドレスと同じプロトコル上では同時にできません。異なる外部ポートを割り当て、異なる内部デバイスまたはサービスにマッピングする必要があります。
VoIPが特別なNAT処理を必要とすることが多いのはなぜですか？
VoIPはシグナリングメッセージ内にIPアドレスとポート情報を運ぶ可能性があり、メディアストリームは別のポートを使用します。変換が正しく処理されないと、一方向の音声やメディアネゴシエーションの失敗などの問題が発生する可能性があります。
長期的なリモートアクセスにおいてポートフォワーディングは安全ですか？
使用することはできますが、必要なサービスに制限し、ファイアウォールルール、強力な認証、更新されたファームウェア、そして機密性の高いシステムにはできればVPNまたはその他の安全なアクセス方法で保護する必要があります。
IPv6が利用可能な場合でもNATは役に立ちますか？
はい、多くの混合ネットワークで役立ちます。IPv6はアドレス節約のためのNATの必要性を減らしますが、IPv4システム、レガシーデバイス、NAT64、ハイブリッド環境では、多くの展開においてアドレス変換は依然として関連性があります。
