現代のネットワークは、単にケーブルで接続されたコンピュータの集合体ではありません。企業、キャンパス、病院、データセンター、産業団地、サービスプロバイダーは皆、大量のデータを高速に移動し、異なるユーザーグループを安全に分離し、複数のIPサブネット間で信頼性の高い通信をサポートできるネットワークを必要としています。このような環境において、レイヤ3スイッチは単なる一般的なスイッチングデバイス以上の存在となります。レイヤ2スイッチの高速転送能力とルーターのルーティングインテリジェンスを組み合わせ、スケーラブルなネットワークアーキテクチャの重要な基盤となります。

レイヤ3スイッチは、スイッチングとルーティングの両方を実行できるデバイスとして説明されることがよくあります。アクセス層と集約層では、ローカルデバイスが効率的に通信するのに役立ちます。コア層または配布層では、VLAN間、部門間、サーバーグループ間、サービスゾーン間、ネットワークセグメント間のトラフィックをルーティングできます。この二重の機能により、組織はより高速で、よりクリーンで、管理が容易で、将来の成長に備えたネットワークを構築できます。

単純な転送からインテリジェントなトラフィック制御へ

ネットワークデバイスによってデータの処理方法は異なります。ハブは単に接続されたすべてのポートにトラフィックをブロードキャストするだけであり、現代のネットワークではほぼ時代遅れです。レイヤ2スイッチは、MACアドレスに従ってローカルエリアネットワーク内でフレームを転送します。ルーターは、IPルートに従って異なるIPネットワーク間でパケットを転送します。レイヤ3スイッチは、MACアドレス転送とIPルーティングの両方を使用することで、これらの2つの世界を結びつけます。

従来のローカルネットワークでは、すべてのデバイスが同じサブネットまたはVLANに属している場合、レイヤ2スイッチは適切に機能します。しかし、異なる部門、サービスゾーン、またはVLANのユーザーが通信する必要がある場合、トラフィックはIPネットワーク間でルーティングされなければなりません。すべてのVLAN間フローを別個のルーターに送信すると、特に内部トラフィック量が多い場合、ネットワークは非効率になる可能性があります。

レイヤ3スイッチは、スイッチングプラットフォーム内部でルーティングを実行することにより、この問題を解決します。ローカルトラフィックはレイヤ2で転送し、サブネット間トラフィックはレイヤ3でルーティングすることで、不要な迂回を減らし、ネットワークの全体的な応答速度を向上させます。

コアメカニズムの動作方法

レイヤ3スイッチのコアバリューは「一度ルーティングし、何度もスイッチングする」と要約できます。パケットが最初に一方のサブネットから別のサブネットに移動する必要がある場合、スイッチはルーターと同様の方法でレイヤ3ルーティング決定を実行します。トラフィックフローが識別されると、同じ転送パスを持つ後続のパケットは、ハードウェアベースのスイッチングにより高速に処理できます。

このメカニズムにより、ネットワークはルーティングのインテリジェンスを維持しながら、レイヤ2スイッチングに近いパフォーマンスを獲得できます。内部企業トラフィックにとって、これは特に有用です。なぜなら、多くのアプリケーションが異なるVLAN、サーバーネットワーク、オフィスネットワーク、ワイヤレスネットワーク、セキュリティゾーン間で頻繁な通信を必要とするからです。

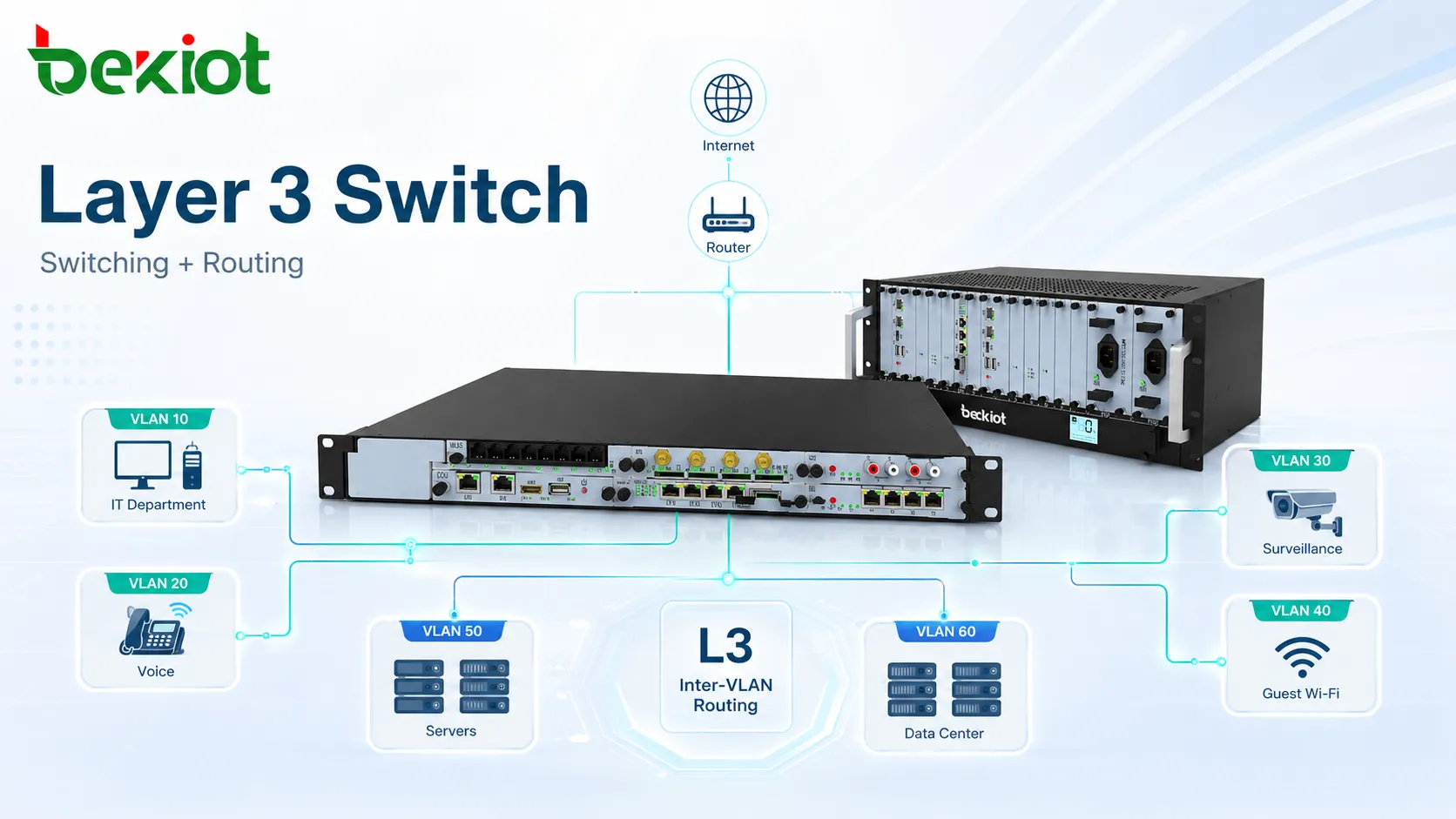

実際のネットワーク設計では、これはVLAN間通信が必ずしも外部ルーターに依存する必要がないことを意味します。レイヤ3スイッチは、複数のVLANのルーティングゲートウェイとして機能し、同時に接続されたポート間の高速転送を維持できます。

よりスマートな転送の背後にある2つのテーブル

レイヤ3スイッチは、2つの重要なタイプの転送情報を維持します。1つ目はMACアドレステーブルで、デバイスのMACアドレスとスイッチポートの関係を記録します。このテーブルは、同じブロードキャストドメインまたはVLAN内のレイヤ2スイッチングをサポートします。

2つ目はルーティングテーブルで、異なるIPネットワークセグメント、出力インターフェース、ネクストホップ情報、ルートプリファレンスを記録します。このテーブルは、異なるIPサブネット間のレイヤ3ルーティングをサポートします。トラフィックが到着すると、スイッチは宛先が同じサブネットに属しているかどうかを確認します。同じサブネットの場合は、MACアドレステーブルを介してフレームを転送します。そうでない場合は、ルーティングテーブルを使用して適切な転送パスを決定します。

この組み合わされたロジックにより、デバイスは単純なレイヤ2スイッチよりもインテリジェントになり、多くの従来のソフトウェアベースのルーティング設計よりも内部高速ルーティングに効率的になります。

ハードウェアルーティングが遅延を低減

レイヤ3スイッチングの主要な技術的利点の1つは、ハードウェアベースのルーティングです。従来のルーターはルーティング機能をソフトウェア処理に大きく依存することが多いのに対し、レイヤ3スイッチは専用のスイッチングチップ（ASICと呼ばれることが多い）を使用して、転送の決定を高速化します。

ルーティングと転送はハードウェアで処理できるため、適切な設計においてレイヤ3スイッチは転送遅延をマイクロ秒レベルまで低減できます。高性能レイヤ3スイッチはワイヤスピード転送もサポートできます。これは、適切な条件下でデバイスがインターフェースの最大物理レートでトラフィックを転送できることを意味します。

これが、ルーティングインテリジェンスと高スループットの両方が必要なネットワークでレイヤ3スイッチが広く使用される理由です。これらは単なる「より大きなスイッチ」ではありません。混雑した内部ネットワークにおいて、サブネット間通信をより高速で実用的なものにするように設計されています。

VLANセグメンテーションがよりクリーンなネットワークを構築

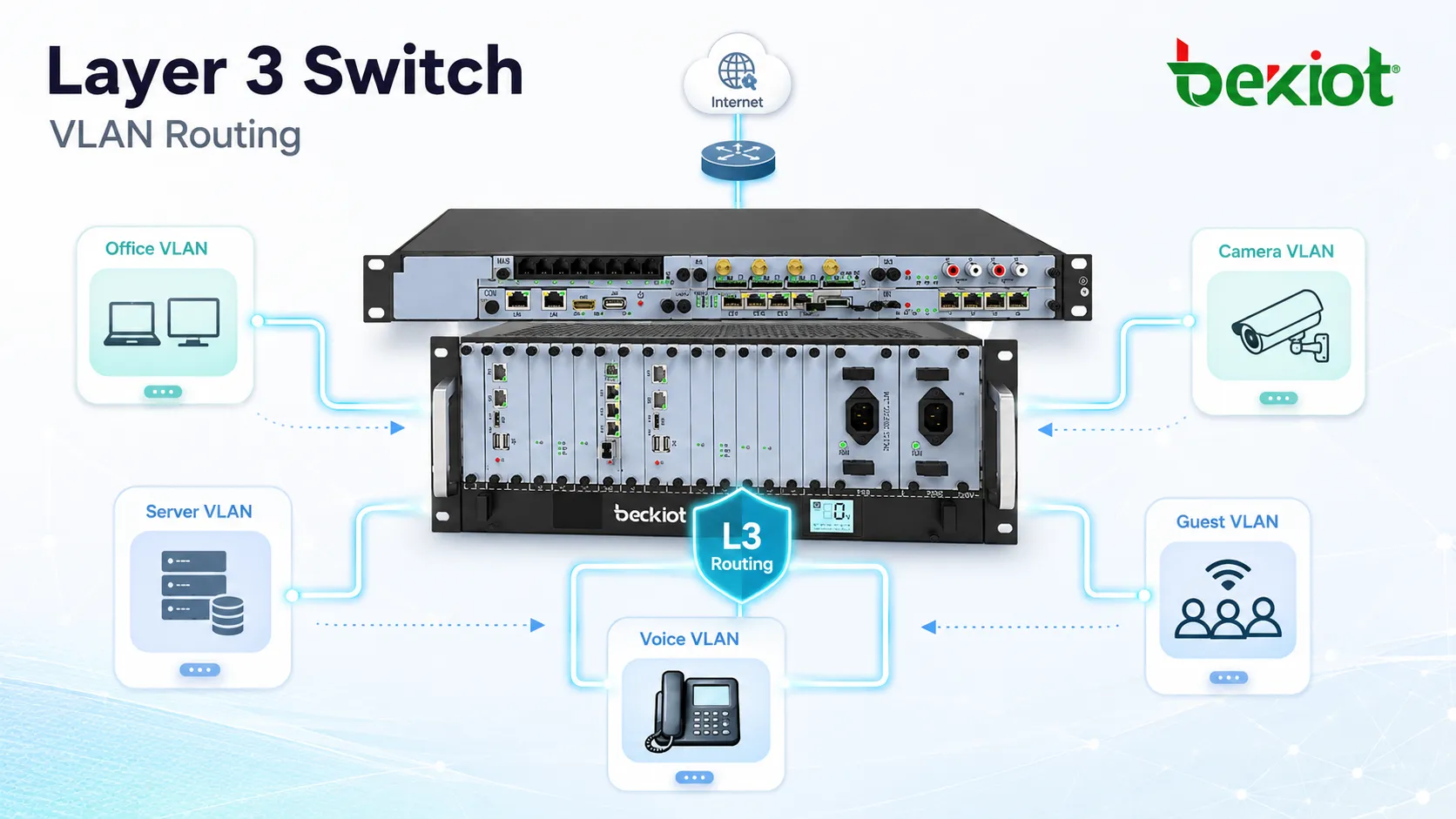

VLANサポートは、組織がレイヤ3スイッチを導入する最も重要な理由の1つです。VLANを使用すると、物理ネットワークを複数の論理ネットワークに分割できます。たとえば、企業はオフィスユーザー、財務システム、ワイヤレスユーザー、IPカメラ、音声端末、ゲストアクセス、サーバーを異なるVLANに分離する場合があります。

ルーティングがない場合、これらのVLANは分離されたままです。レイヤ3スイッチを使用すると、組織はトラフィック境界を明確に維持しながら、VLAN間のルーティングパスを定義できます。これにより、すべてのデバイスを1つの大きなフラットネットワークに配置するよりも、ネットワークがより安全で、管理しやすく、柔軟になります。

適切なVLANセグメンテーションは、ブロードキャストトラフィックを減らし、トラブルシューティングを簡素化し、ポリシー制御を改善することもできます。ネットワーク管理者は、すべてのデバイスを同じ方法で扱うのではなく、異なる部門、サービスシステム、またはセキュリティゾーンに異なるルールを適用できます。

成長するネットワークのためのルーティングプロトコル

レイヤ3スイッチは、ネットワークの規模と複雑さに応じて複数のルーティング方法をサポートできます。小規模なネットワークでは、静的ルートで十分な場合があります。中規模および大規模なネットワークでは、RIP、OSPF、BGPなどの動的ルーティングプロトコルが、ネットワークがルートを自動的に学習し、トポロジの変更に適応するのに役立ちます。

OSPFは、スケーラブルな内部ルーティングとより高速なパス計算をサポートするため、エンタープライズネットワークやキャンパスネットワーク内で一般的に使用されています。BGPは、ルート制御とポリシーベースのルーティングが重要なキャリア、データセンター、または大規模なマルチネットワーク環境でより頻繁に使用されます。正確なプロトコルの選択は、ネットワークアーキテクチャ、冗長性要件、管理能力によって異なります。

ルーティングプロトコルをサポートすることにより、レイヤ3スイッチはローカルのVLAN間ゲートウェイとしてのみ機能するのではなく、より広範なルーティングシステムに参加できます。これは、複数の建物、支社サイト、データセンター、または上流ネットワーク接続を持つ企業にとって重要です。

コア、集約、アクセスレイヤによるエンタープライズアーキテクチャ

多くのエンタープライズネットワークでは、コア層、集約層、アクセス層という3層設計が使用されています。アクセススイッチは、コンピュータ、プリンタ、IP電話、ワイヤレスアクセスポイント、カメラ、産業用端末などのエンドポイントデバイスを接続します。集約スイッチは、複数のアクセススイッチからのトラフィックを収集します。コア層は、主要なネットワークエリア間の高速転送とルーティングを提供します。

レイヤ3スイッチは、速度とルーティング能力の両方が必要なため、多くの場合コア層または集約層に導入されます。異なる部門のVLAN、サーバーゾーン、インターネット出口、ファイアウォールインターフェース、データセンターネットワークを接続できます。この設計により、アクセススイッチをシンプルに保ちながら、ルーティング制御をトラフィックセンターの近くに配置します。

企業にとって、このアーキテクチャはスケーラビリティの向上に役立ちます。新しい部門、フロア、生産エリア、ワイヤレスネットワーク、またはサービスシステムは、ネットワーク全体を再構築するのではなく、VLAN計画とルーティングポリシーを通じて追加できます。

データセンターには高速で低遅延のスイッチングが必要

データセンターはスイッチングパフォーマンスに高い要求を課します。最新のサーバー環境には、数千のサーバー、仮想マシン、ストレージシステム、コンテナプラットフォーム、アプリケーションクラスターが含まれる場合があります。これらのシステムは、サーバーと外部ネットワーク間のノースサウストラフィックと、データセンター内部のサーバー間のイーストウエストトラフィックの両方を生成します。

レイヤ3スイッチは、データセンターがよりフラットなネットワーク構造を構築し、不必要な転送ホップを減らし、スループットを向上させるのに役立ちます。高性能環境では、適切なレイヤ3スイッチングアーキテクチャを使用することで、トラフィック効率を大幅に改善できます。関連するパフォーマンス比較の一部では、最適化された設計において、データセンターシナリオでの高性能レイヤ3スイッチングがノースサウストラフィックの遅延を40％以上削減できることが示されています。

クラウドプラットフォーム、オンラインサービス、仮想化、ストレージネットワーキング、リアルタイムビジネスシステムなどのアプリケーションでは、低遅延と高転送能力がサービス応答時間とユーザーエクスペリエンスに直接影響を与える可能性があります。

サービスプロバイダーとメトロポリタンネットワークのユースケース

サービスプロバイダーとメトロポリタンネットワーク環境では、レイヤ3スイッチはエッジノード、エンタープライズアクセスポイント、集約位置でよく使用されます。多くの顧客またはサービスグループに、VLAN分離、柔軟なルーティング、ポリシーベースの転送、高速パケット処理を提供できます。

これらのネットワークでは、トラフィックの分離と効率的なルーティングの両方が必要です。レイヤ3スイッチは、顧客トラフィックを分離し、複数のサービスVLANを接続し、ルートポリシーをサポートし、安定したパフォーマンスで大量のトラフィックを転送するのに役立ちます。これにより、エンタープライズ専用線アクセス、ビル集約、キャンパス接続、メトロイーサネットサービスに適しています。

純粋なレイヤ2集約ネットワークと比較して、レイヤ3機能はオペレーターにトラフィックパス、サービス分離、ネットワークレジリエンスに対するより多くの制御を提供します。

高信頼性シナリオでは速度以上のものが必要

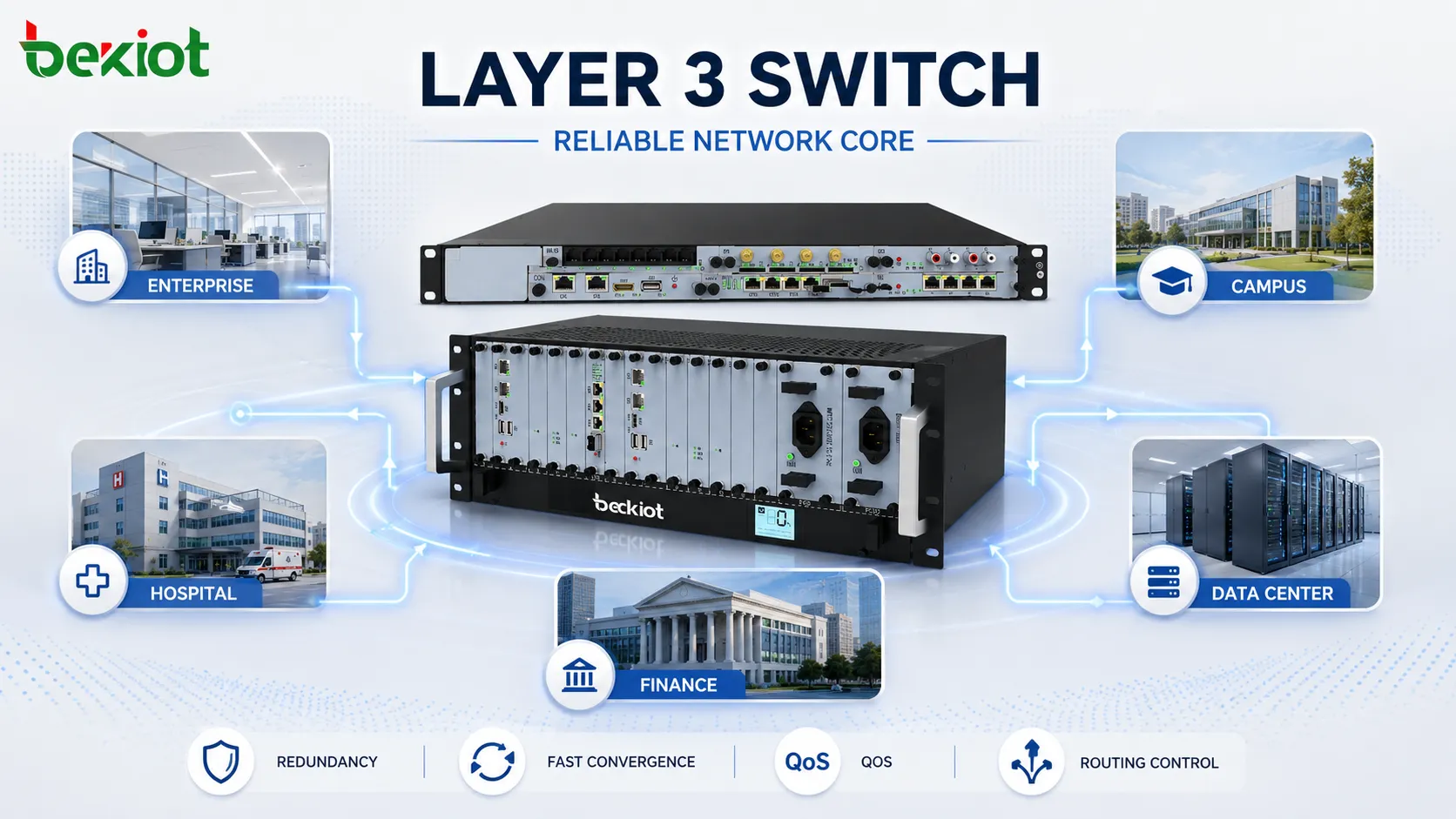

キャンパスネットワーク、病院ネットワーク、金融取引システム、制御室、大企業の本社はすべて、安定したネットワーク運用を必要としています。これらの環境では、速度も重要ですが、信頼性、高速リカバリ、トラフィックの優先付けも同様に重要です。

レイヤ3スイッチは、冗長リンク、高速コンバージェンス、リンクアグリゲーション、ルーティングバックアップ、QoSポリシーをサポートできます。冗長性は、リンクまたはデバイスパスが故障した場合の接続維持に役立ちます。高速コンバージェンスは、ネットワークが別のパスを見つけるために必要な時間を短縮します。QoSにより、音声、ビデオ、医療システム、取引トラフィック、または管理サービスなどの重要なトラフィックが、ネットワークが混雑しているときに高い優先度を受け取ることができます。

これにより、ダウンタイムや遅延が事業継続性、安全管理、ユーザーエクスペリエンスに影響を与える可能性のあるネットワークにレイヤ3スイッチが適しています。

推奨ソリューションコンポーネント

完全なレイヤ3スイッチソリューションは、スイッチ自体だけに焦点を当てるべきではありません。VLAN計画、IPアドレッシング、ルーティング設計、ゲートウェイの配置、冗長性、QoSポリシー、セキュリティ制御、監視、将来の拡張を含める必要があります。目標は、高速で構造化され、安全で管理が容易なネットワークを作成することです。

導入前の計画ポイント

レイヤ3スイッチソリューションを導入する前に、管理者は最初にネットワークゾーンとサービス優先度を定義する必要があります。これには、どのVLANが必要か、どのサブネットが通信すべきか、どのサービスに分離が必要か、どのトラフィックが優先されるべきかの決定が含まれます。

IPアドレッシングは明確に計画する必要があります。整理されていないIP構造は、ルーティング、トラブルシューティング、拡張をより困難にする可能性があります。ゲートウェイの配置も重要です。多くのエンタープライズ設計では、レイヤ3スイッチが複数のVLANのデフォルトゲートウェイとして機能し、ユーザーとサーバーの近くでローカルルーティングが行われるようにします。

冗長性は最初から考慮する必要があります。重要なネットワークは、アップリンク、電源、コア接続、ルーティングパスにおける単一障害点を回避する必要があります。管理アクセス、構成バックアップ、ロギング、監視も、問題が発生した後に追加するのではなく、設計に含める必要があります。

将来を見据えた開発の方向性

5G、クラウドコンピューティング、IoT、人工知能、エッジコンピューティングが継続的に発展するにつれて、ネットワークはより多くのデバイス、より多くのアプリケーション、より多くのリアルタイムトラフィックを運ぶ必要があります。レイヤ3スイッチも、より高いパフォーマンス、より強力な自動化、より簡単な集中管理に向かって進んでいます。

将来のネットワーク環境では、ハイエンドのコアおよびデータセンターシナリオにおいて、400Gおよび800Gインターフェース機能がますます要求されるでしょう。AI支援によるトラフィック最適化は、ネットワークが異常なパターンを識別し、ポリシーを調整し、リソース使用率を向上させるのに役立つ可能性があります。クラウドネイティブな管理と自動化により、大規模な導入とメンテナンスをより効率的に行うことができます。

長期的なネットワークアップグレードを計画している組織にとって、レイヤ3スイッチングは現在のパフォーマンス向上だけでなく、よりインテリジェントで自動化され、スケーラブルなネットワーク運用の基盤でもあります。

結論

レイヤ3スイッチソリューションは、現代のネットワークに高速なローカルスイッチングとインテリジェントなIPルーティングを組み合わせる能力を提供します。単一のアーキテクチャで、VLANセグメンテーション、サブネット間通信、動的ルーティング、冗長性、QoS、高性能転送をサポートします。

エンタープライズネットワークからデータセンターまで、キャンパスからサービスプロバイダーアクセスまで、レイヤ3スイッチは複雑な環境をデータがよりスムーズに移動するのに役立ちます。適切に計画されれば、ルーティングのボトルネックを減らし、セキュリティ境界を改善し、ネットワーク構造を簡素化し、将来の成長をサポートできます。

最良の結果は、レイヤ3スイッチングを単なるデバイスのアップグレードではなく、完全なネットワークソリューションの一部として扱うことから得られます。VLAN設計、ルーティングポリシー、冗長性、セキュリティ、トラフィック優先度、管理の可視性が連携して、安定したスケーラブルな通信基盤を構築する必要があります。

よくある質問

レイヤ3スイッチはルーターと同じですか？

いいえ。どちらもIPトラフィックをルーティングできますが、異なる役割のために設計されています。レイヤ3スイッチは高速内部ネットワーク転送に最適化されており、ルーターはWANアクセス、インターネットエッジ機能、NAT、ファイアウォール統合、または複雑な外部ルーティングに使用されることがよくあります。

組織はいつレイヤ2からレイヤ3スイッチングにアップグレードすべきですか？

通常、ネットワークに複数のVLAN、複数の部門、増加するサーバートラフィック、サブネット間通信要件、または外部ルーターを介して内部トラフィックを送信しすぎることによるパフォーマンス圧力がある場合にアップグレードが必要です。

すべてのアクセススイッチにレイヤ3機能が必要ですか？

常にではありません。多くのネットワークは、アクセス層にレイヤ2スイッチを使用し、集約層またはコア層にレイヤ3スイッチを使用します。この設計により、エンドポイントアクセスをシンプルに保ちながら、ルーティングとポリシー制御をより強力な中央ポイントに配置します。

レイヤ3スイッチはネットワークセキュリティを改善できますか？

VLAN分離、ルーティング制御、アクセスポリシー、トラフィック境界をサポートすることで役立ちます。ただし、完全な保護のためには、ファイアウォール、認証システム、監視ツール、セキュリティポリシーと連携する必要があります。

レイヤ3スイッチソリューションを選択する際に考慮すべきことは何ですか？

重要な要素には、ポート速度、転送容量、VLAN規模、ルーティングプロトコルサポート、冗長機能、QoS機能、管理ツール、電源の信頼性、将来の拡張要件が含まれます。
