双方向無線は、警備、緊急対応、産業運用、交通、建設、港湾、公益事業、イベント運営などで広く使われています。高速で信頼性が高く、現場チームにもなじみがあります。ただし、無線は通常、半二重方式で動作します。利用者はプッシュ・ツー・トークボタンを押して話し、ボタンを離してから相手の返答を待ちます。

会議室、PAシステム、オーディオミキサーは通常、別の方式で動作します。これらは、マイク、スピーカー、音声プロセッサーが継続的に音声を送受信できる全二重またはオープンオーディオ環境に近いものです。プロジェクトで携帯無線機や車載無線機を会議ミキサーに接続する必要がある場合、主な課題は音声配線だけではありません。本当の課題は、PTT制御、音声方向、SIP変換、システム分離を正しく扱うことです。

単純な音声ケーブルだけでは不十分な理由

無線側には音声入力と出力がある

一見すると、統合は簡単に見えるかもしれません。双方向無線には音声入力と出力があり、会議ミキサーにも音声入力と出力があります。専用ケーブルを1本作れば、2つのシステムを直接つなげるように見えます。

この考え方は一部しか正しくありません。無線音声をミキサーへ送ることは、通常もっとも難しい部分ではありません。適切なインターフェース、レベル調整、配線設計があれば、ミキサーは無線からの音声を受け取れます。本当に難しいのは、会議室側から音声を無線チャンネルへ戻す場合です。

不足している信号はPTT制御

無線機は通常、音声があるだけでは送信しません。話す前に、無線側はPTT信号を有効にして送信権を取得する必要があります。携帯無線機や車載無線機では、これは通常、ボタンを押すか制御線をトリガーすることで行われます。

標準的な会議ミキサーは、無線のPTT制御を提供しません。音声は出力できますが、無線の送信キーをいつ押すべきかは分かりません。適切なPTT処理がなければ、会議音声は無線グループへ送信されない可能性があり、また送信が不安定で管理しにくくなる可能性があります。

無線と会議システムの統合では、音声接続は設計の一部にすぎません。システムは、通話制御、SIP変換、遅延、接地、物理的な配置も管理する必要があります。

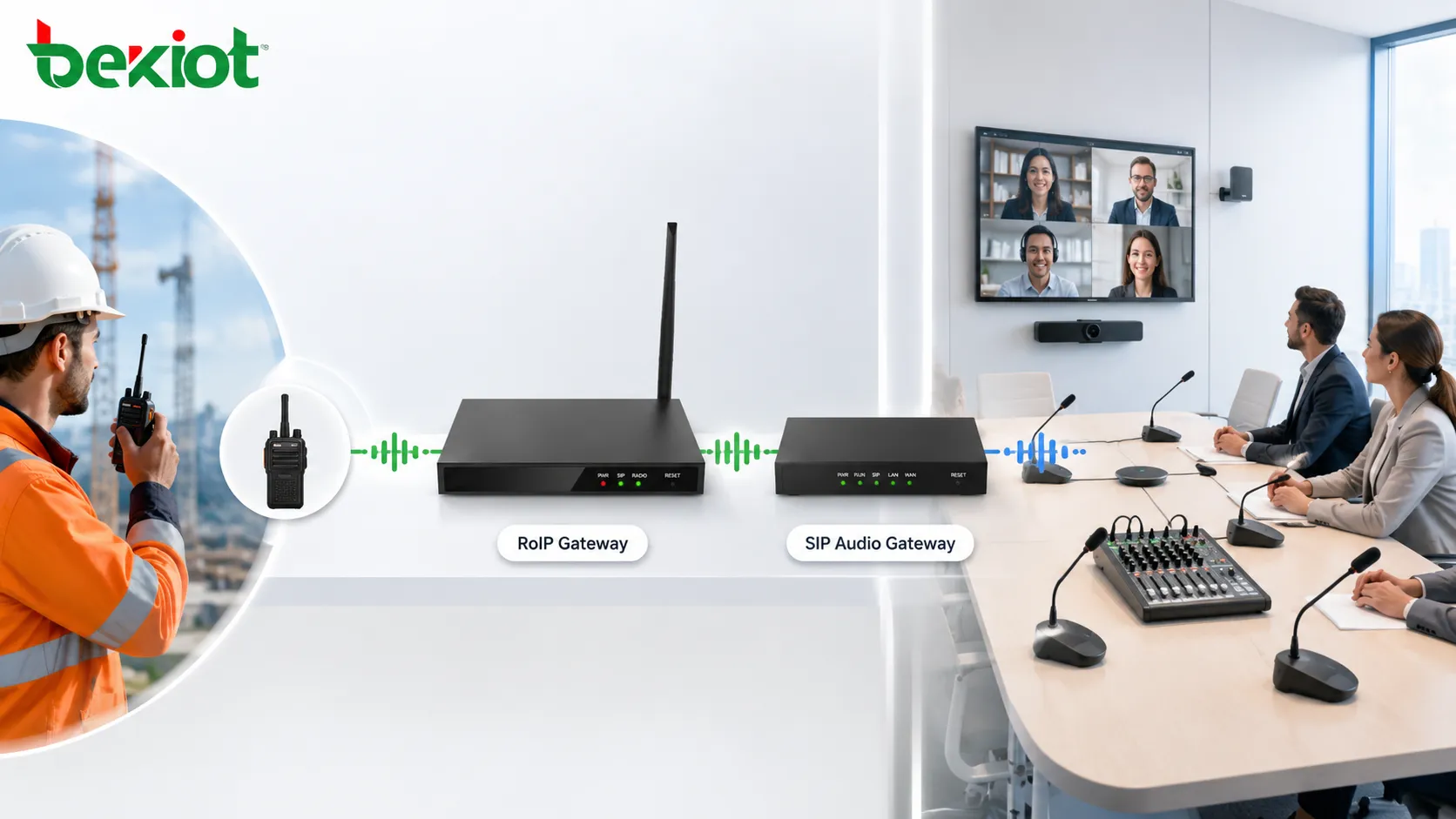

実用的なゲートウェイベースの構成

無線側のRoIPゲートウェイ

RoIPゲートウェイは、無線通信とIPベースの音声システムをつなぐブリッジとして機能します。無線側では、適切な音声および制御インターフェースを介して、携帯無線機、車載無線機、基地局、中継局、その他の無線機器に接続します。

ゲートウェイは、音声入力、音声出力、PTT制御信号を統合できます。実際のプロジェクトでは、無線機のブランドや機種によってアクセサリーポート、信号レベル、配線定義、ヘッドセット検出方式が異なるため、カスタムケーブルが必要になる場合があります。

会議側の音声ゲートウェイ

会議室では、音声ゲートウェイをXLR入出力などのバランスインターフェースでミキサーに接続できます。これにより、会議室音声をSIP/VoIP通信へ変換し、音響システムをIPベースの音声プラットフォームと連携させることができます。

ミキサーは引き続き、マイク、スピーカー、アンプ、エコー制御、室内音響処理を扱います。ゲートウェイは、ネットワーク音声アクセス、SIPシグナリング、無線側ゲートウェイまたは通信プラットフォームとの相互接続を担当します。

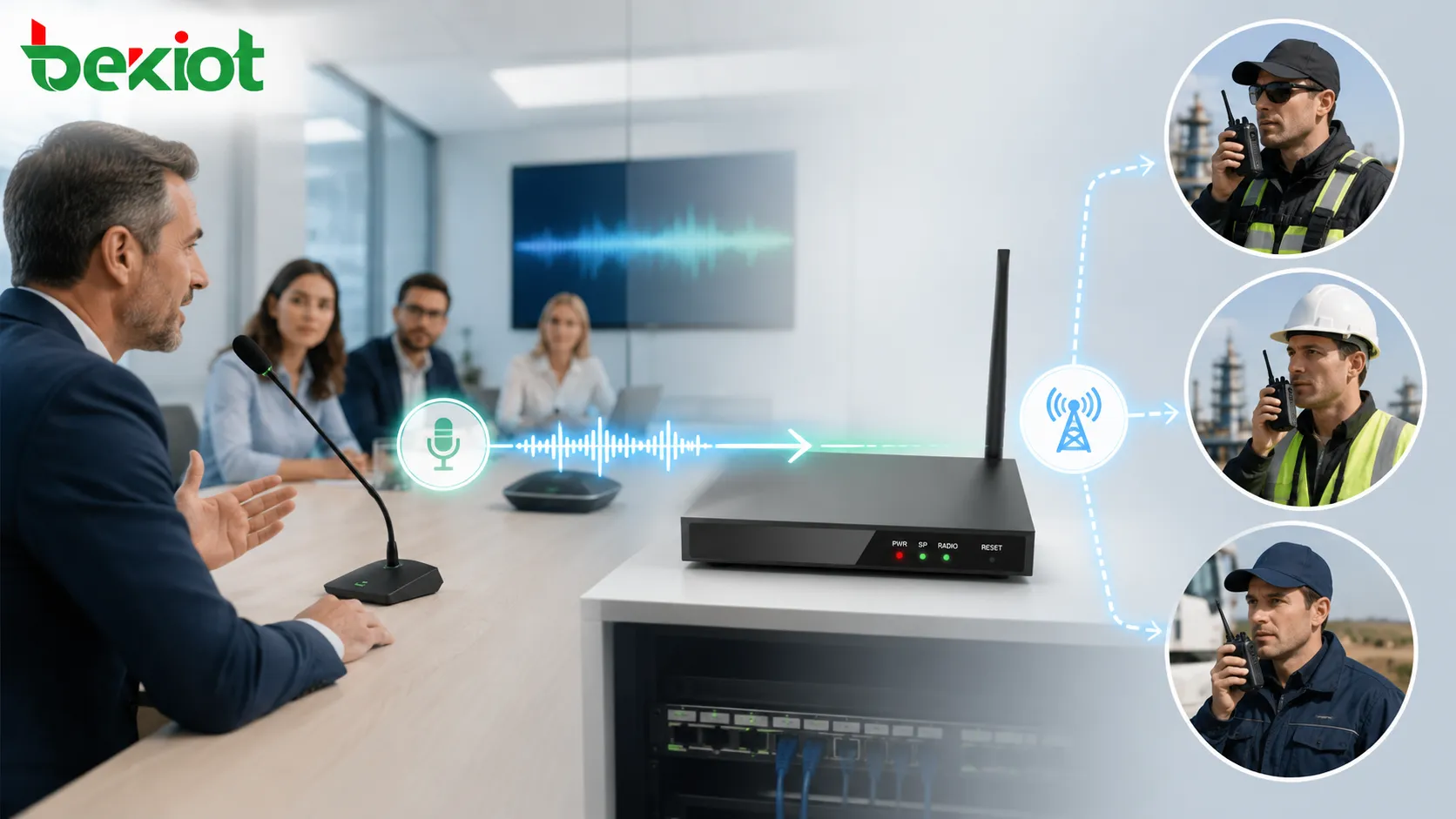

2つのゲートウェイを分けるほうがよい理由

無線ゲートウェイと会議音声ゲートウェイを分離すると、導入の柔軟性が高まります。無線機器は電磁干渉を発生させ、特に繊細な会議室環境では音響機器に影響する可能性があります。無線側機器をミキサーから離しておくことで、このリスクを下げられます。

もう一つの理由は信号カバレッジです。会議室は必ずしも無線受信に最適な場所ではありません。無線ゲートウェイは、窓際、屋上、制御室、機器ラック、または無線信号が強い遠隔地点に設置する必要がある場合があります。IPネットワーク接続があれば、会議音声ゲートウェイは室内に置き、無線ゲートウェイをより良い受信場所に配置できます。

音声フローのしくみ

無線利用者から会議室へ

無線利用者がPTTを押して話すと、無線音声はRoIPゲートウェイへ送られます。ゲートウェイは通常、SIP/VoIP伝送を通じて無線音声をIP音声に変換します。その後、音声は会議音声ゲートウェイまたはSIP通信プラットフォームに届きます。

そこから音声は会議ミキサーへ入力され、会議室の音響システムから再生されます。これにより、参加者は既存の会議用スピーカーまたはPA機器を通じて無線利用者の声を聞くことができます。

会議室から無線利用者へ

会議室の誰かが話すと、ミキサーは音声を会議音声ゲートウェイへ送ります。音声はSIP/VoIPに変換され、ネットワーク経由でRoIPゲートウェイへ送信されます。次にRoIPゲートウェイが無線側のPTT制御を有効にし、会議音声を接続された無線チャンネルへ送ります。

これはソリューションの重要な部分です。システムは音声を無線へ送るだけでなく、無線送信を正しくトリガーする必要があります。会議側が話し終えると、ゲートウェイはPTTを解放し、無線利用者が返信できるようにします。

柔軟なネットワーク経路

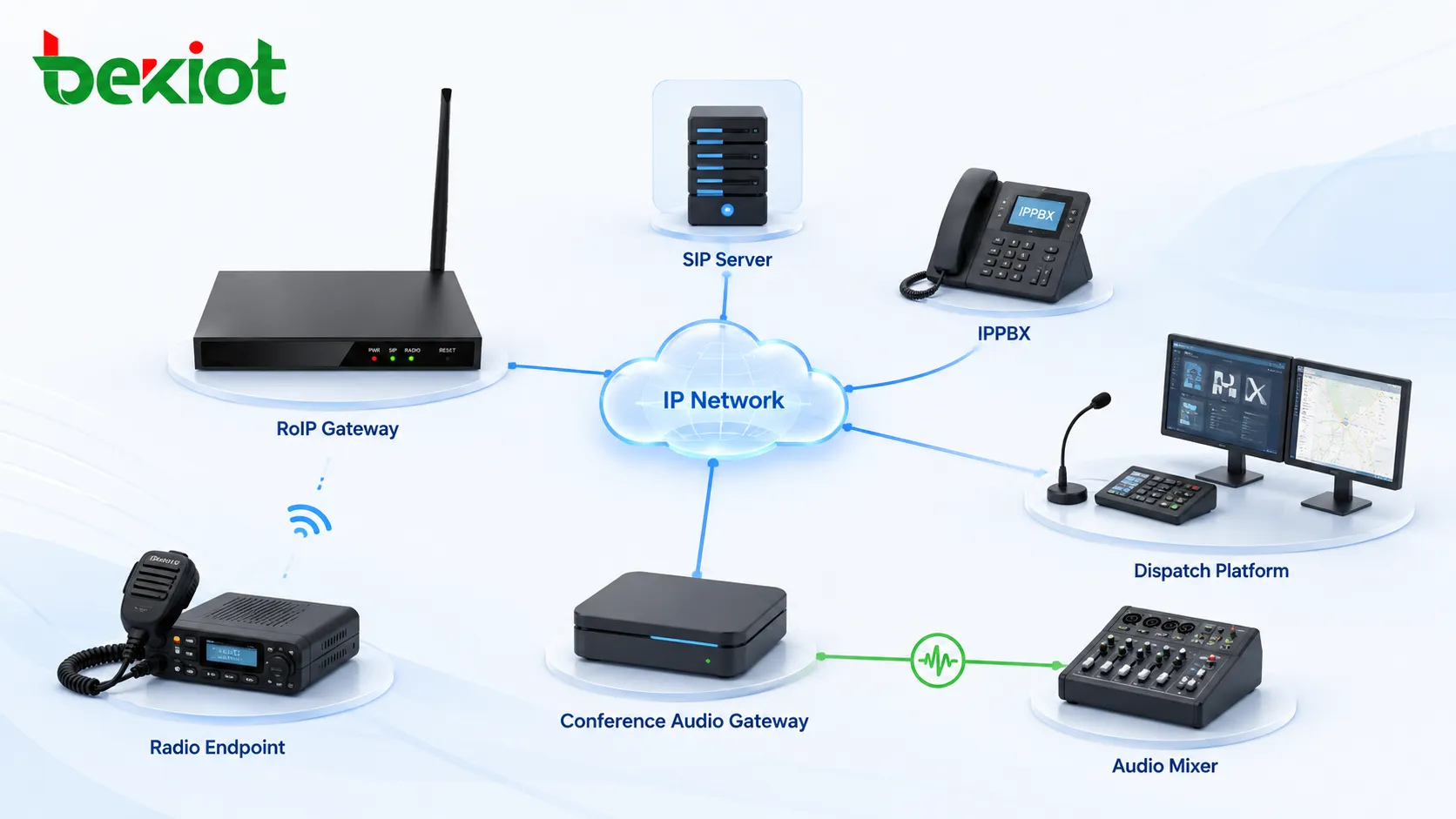

2つのゲートウェイはIPネットワークで直接接続することも、既存のSIPサーバー、IP-PBX、ディスパッチプラットフォーム、指揮通信システムへ登録することもできます。直接接続はシンプルなポイントツーポイント用途に適しており、SIPプラットフォーム統合はルーティング、録音、監視、会議、多拠点通信が必要な大規模システムに適しています。

この柔軟性により、この構成は会議室、緊急指揮センター、運用室、大型会場、交通ディスパッチ、産業制御室、一時的な現場指揮シナリオに適用できます。

対応する無線・通信環境

携帯無線機と車載無線機

適切に設計されたRoIP統合は、携帯無線機と車載無線機の両方をサポートできます。具体的な接続は、無線機のアクセサリーインターフェース、マイクとスピーカーの経路、PTT制御線、電気レベル、ケーブル設計によって決まります。

無線機によってピン定義や検出方式が異なるため、カスタム配線が必要になることがよくあります。たとえば、一部の無線機は外部スピーカーマイクやヘッドセットの接続を検出します。ゲートウェイケーブルは、無線機を正しく動作させるために、この検出動作に合わせる必要があります。

アナログおよびデジタル無線システム

このような構成は、アナログ無線、デジタルトランキングシステム、DMR、PDT、TETRA、VHF航空無線、海上無線、短波無線システムなど、多くの無線環境で使用できます。目的は、無線側の音声と制御信号をIP通信システムで処理できる音声経路に変換することです。

これらの無線システムは動作やインターフェース要件が異なるため、プロジェクトテストが重要です。正式導入前に、音声レベル、インピーダンス、送信遅延、PTTタイミング、騒音環境を確認する必要があります。

ビデオ会議との相互接続

一部のプロジェクトでは、RoIPゲートウェイをビデオ会議システムにも接続できます。これにより、既存の会議環境を置き換えずに、無線利用者と通信できます。

たとえば、会議室ではリモート協業のためにマイク、スピーカー、カメラ、ビデオ会議機器を使用し、現場チームは引き続き無線を使用できます。ゲートウェイ統合により、ビデオ会議は通信ワークフローの一部として無線音声を含めることができます。

システム設計上の考慮事項

音声レベルとインターフェース整合

会議ミキサーと無線機は、常に同じ音声レベルやインターフェース規格を使用するわけではありません。ミキサーはバランス音声インターフェースを使用することがあり、無線機は通常、スピーカーマイクやヘッドセット向けのアクセサリーポートを使用します。不適切なレベル整合は、低音量、歪み、ノイズ、不安定な送信を引き起こす可能性があります。

設計では、入力および出力レベル、接地、ケーブルシールド、コネクタータイプ、インピーダンス、絶縁の必要性を確認する必要があります。専門的な会議室では、バランス音声と適切な配線により、ハム、干渉、信号損失を減らせます。

PTTタイミングと通話制御

PTTタイミングはユーザー体験に影響します。PTTの起動が遅すぎると、会議発話の冒頭が失われる可能性があります。保持が長すぎると、無線利用者がすぐに返信できない可能性があります。感度が高すぎると、会議室の背景音が誤って無線チャンネルを起動することがあります。

良好なゲートウェイ設定では、送信遅延、解放遅延、音声検出しきい値、手動起動オプション、優先順位ルールを考慮する必要があります。これらの設定により、実際の会議や指揮環境でシステムがより自然に動作します。

無線機器の配置

無線信号品質は設置場所に大きく左右されます。会議室は建物の奥にあり、壁、金属構造物、電子機器に囲まれている場合があります。これは安定した無線通信に最適とは限りません。

分離型ゲートウェイ構成では、無線ユニットとアンテナをカバレッジの良い場所に置き、会議室音声ゲートウェイはミキサーの近くに残すことができます。これにより、無線性能と音響システムの信頼性が向上します。

この統合が役立つ場所

緊急指揮室

緊急指揮センターでは、無線利用者、現場対応者、行政部門、遠隔専門家と同時に通信する必要がよくあります。無線を会議音響システムに接続すると、室内の指揮者が現場無線の通信を聞き、必要に応じて返信できます。

大型会場とイベント運営

展示会場、スタジアム、ホテル、会議ホール、公共イベントでは、会議室音響システムと無線通信の両方が使われることがよくあります。ゲートウェイ統合は、イベント管理者、警備チーム、技術スタッフ、制御室が共有音声環境で連携するのに役立ちます。

産業および交通の制御室

工場、鉱山、港湾、鉄道、空港、高速道路、公益施設では、現場作業に無線を使い、制御室ではIP電話、会議音声、ディスパッチコンソール、録音システムを使用することがよくあります。ゲートウェイベースの構成は、各チームに機器変更を強制せずに、これらの異なるシステムを接続します。

導入チェックリスト

無線機のモデルとケーブル要件を確認する

プロジェクトでは、まず無線機のブランド、モデル、コネクタータイプ、PTT方式、音声入力・出力レベル、ヘッドセット挿入検出の有無を確認する必要があります。これらの詳細により、標準ケーブルかカスタムケーブルかが決まります。

通信経路を定義する

チームは、ゲートウェイを直接接続するのか、SIPサーバーに登録するのか、IP-PBXに接続するのか、ディスパッチプラットフォームに参加するのか、ビデオ会議システムと統合するのかを決める必要があります。この決定は、番号計画、ルーティング、録音、運用制御に影響します。

実際の室内音声でテストする

テストは実際の会議室または類似環境で行う必要があります。ライブイベントや指揮運用で使用する前に、マイク収音、スピーカー音量、エコー、背景音、PTT起動、解放タイミング、無線音声の明瞭度を確認する必要があります。

結論

双方向無線を会議ミキサーに接続することは、単なるケーブルの問題ではありません。無線システムは半二重通信とPTT制御で動作し、会議室とオーディオミキサーは連続音声環境向けに設計されています。2つのシステムを確実に通信させるには、音声変換、PTT制御、SIP/VoIPネットワーク、インターフェース整合、設置場所を考慮する必要があります。

実用的な解決策は、無線側にRoIPゲートウェイを使い、ミキサー側に会議音声ゲートウェイを使うことです。この構成により、無線利用者と会議参加者は、IPネットワーク、SIPサーバー、IP-PBXシステム、ディスパッチプラットフォーム、またはビデオ会議システムを通じて通信できます。

正しく計画すれば、システムは指揮室、大型会場、産業制御室、緊急運用、多拠点連携を支援しながら、無線利用者と会議室利用者の通常の操作習慣を維持できます。

FAQ

会議ミキサーは無線PTTを直接トリガーできますか？

ほとんどの標準ミキサーは、無線PTTを直接トリガーできません。音声は出力できますが、通常、無線の通話チャンネルを取得するために必要な制御信号は提供しません。信頼性の高い運用には、ゲートウェイまたは制御インターフェースが必要です。

すべてのプロジェクトでバランス音声は必要ですか？

必ずしも必要ではありませんが、専門的な会議室、長いケーブル配線、電気ノイズが発生する可能性のある環境では推奨されます。干渉を減らし、音声信号をよりクリーンに保つのに役立ちます。

複数の無線機を1つの会議システムに接続できますか？

可能です。ただし、アーキテクチャではチャンネルルーティング、通話優先度、ゲートウェイ数量、各無線チャンネルに独立制御が必要かどうかを定義する必要があります。大規模システムでは、複数のゲートウェイまたはディスパッチプラットフォームが必要になる場合があります。

会議室はすべての無線通信を聞きますか？

それはルーティングと設定によります。システムは、すべての無線音声を会議室に送る、選択したチャンネルだけを送る、またはディスパッチやSIPプラットフォームから開始された通話だけを送るように設計できます。

本番利用前に何をテストすべきですか？

プロジェクトでは、PTTタイミング、冒頭音の欠落、エコー、音声レベル、ノイズによる誤起動、無線カバレッジ、ネットワーク遅延、SIP登録、録音動作、緊急時のフォールバック手順をテストする必要があります。
