高速道路の料金所、無人駐車エリア、サービス出入口、公共のヘルプポイントでは、ドライバーやスタッフが管制室へ簡単かつ確実に連絡できる仕組みが求められます。この目的では、ワンタッチ式インターホン端末がよく使われます。現在の多くのワンタッチインターホンは SIP ベースの VoIP 通信を採用しており、IP ネットワーク展開、遠隔指令、他の通信システムとの連携に適しています。

実際の料金所プロジェクトでは、インターホンが近くの監視カメラと連動することが多くあります。利用者が呼出ボタンを押すと、システムは音声通話を開始するだけでなく、対応するカメラ映像を指令コンソールまたはビデオ電話へ自動表示します。これにより、オペレーターは音声通信とライブ映像確認を同時に行えます。

システムの利用場所

料金レーン、ブース、無人サービス地点

ワンタッチインターホンとカメラ連動システムは、料金所入口、出口レーン、ETC/MTC レーン、料金ブース、駐車場出口、道路脇ヘルプポイント、無人管理エリアに適しています。支払い問題、レーン閉塞、設備故障、事故リスク、緊急支援の要望が発生した場合、インターホンは管制室への直接通信経路を提供します。

音声のみのヘルプポイントと比べて、カメラ連動によりオペレーターは現場状況を直ちに確認できます。管制室は車両位置、レーン状態、利用者の行動、周辺障害物、交通状況を確認してから対応を判断できます。

音声と映像を連動させる理由

料金所運用では、音声通話が問題の内容を伝え、映像が現場を確認します。オペレーターが通話相手の声だけを聞き、レーンを見られない場合、その内容が単なる問い合わせ、支払いトラブル、設備障害、交通渋滞、安全事故、緊急要請なのか判断しにくくなります。

ワンタッチインターホンをカメラと連動させることで、対応精度が向上します。オペレーターは利用者と会話し、ライブ映像を確認し、保守担当者へ通知し、ドライバーを案内し、必要に応じて監視センターへ事案をエスカレーションできます。

基本的な直接取得方式

RTSP による簡易カメラ連動

最も基本的な方法は、ワンタッチインターホン端末または指令側機器に RTSP ストリームアドレスを設定することです。たとえば、特定の料金レーン付近にインターホンを設置する場合、そのインターホンを同じレーンを監視するカメラの RTSP アドレスに紐づけます。

インターホンボタンが押されると、指令コンソールまたはビデオ電話が対応する RTSP ストリームを取得し、映像を表示します。これは、小規模プロジェクト、カメラ数が少ない構成、インターホン点数が少ない構成、ヘルプポイントとカメラの一対一関係が明確な構成に適した直接的な設定方法です。

カメラへの直接アクセスの制限

直接 RTSP 取得は理解しやすい一方で、大規模な高速道路プロジェクトでは問題を生むことがあります。プロジェクトには、異なるメーカーのカメラ、異なる映像符号化方式、異なる解像度、異なるネットワークセグメントが含まれる場合があります。一部のカメラは H.265 を使用し、一部の表示端末は H.264 のみをサポートします。また、映像電話や指令端末で滑らかに表示するにはストリームが大きすぎる場合もあります。

もう一つの一般的な問題は過負荷です。複数の端末やシステムが同じカメラから同時に映像を取得すると、カメラや NVR が負荷に耐えられないことがあります。ネットワークをまたぐアクセス、権限制御、ストリームセキュリティ、プロトコル互換性も、プロジェクト納入を難しくします。

ゲートウェイ層が必要になる理由

プロトコルとネットワーク互換性の問題を解決

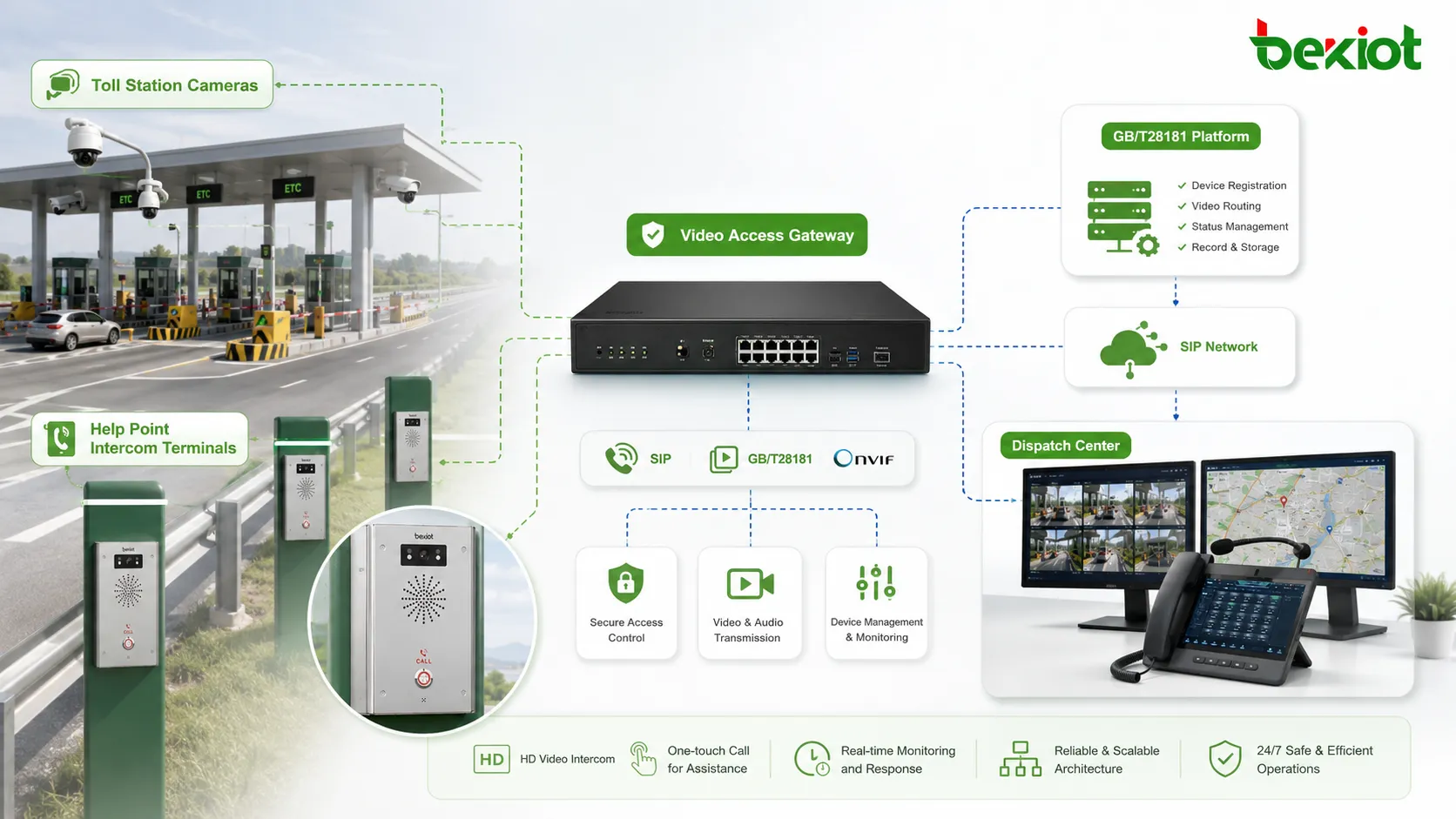

カメラシステムとインターホン指令システムの間に、映像アクセスゲートウェイを追加できます。各インターホン端末や指令機器がカメラから直接ストリームを取得する代わりに、ゲートウェイが映像リソースを集中受信、変換、配信します。

料金所プロジェクトでは、ゲートウェイが RTSP、GB/T28181、その他の映像アクセス方式をサポートできます。より大規模な高速道路システムでは、GB/T28181 を上位映像プラットフォームとの接続に利用し、ゲートウェイが映像リソースを標準化された方法で管理できます。インターホンシステムは、各カメラから直接ではなく、ゲートウェイから必要な映像ストリームを取得できます。

より管理しやすい映像レイヤーを構築

ゲートウェイベースのアーキテクチャでは、システム保守が容易になります。カメラ、NVR、映像プラットフォーム、インターホンポイント、指令コンソールをばらばらに接続する必要がありません。ゲートウェイは映像の中間レイヤーとして機能し、統一アクセス、ストリーム変換、制御された配信を提供します。

これは、料金所プロジェクトが数レーンから複数の料金所、サービスエリア、管理センター、地域指令プラットフォームへ拡張される場合に特に有効です。映像アクセスゲートウェイは、システムの拡張性を維持しながら、繰り返し発生する統合作業を削減します。

料金所展開のアーキテクチャ

現場層、アクセス層、指令層

実用的なアーキテクチャは 3 つの層に分けられます。現場層には、ワンタッチ SIP インターホン端末、IP カメラ、料金レーンカメラ、ブースカメラ、NVR、緊急ヘルプポイント、ネットワークスイッチが含まれます。これらの機器は料金レーンまたはサービス地点の近くに設置されます。

アクセス層には、映像アクセスゲートウェイ、SIP サーバーまたは IP-PBX、映像プラットフォーム、ネットワークルーティング機器が含まれます。この層は SIP 登録、カメラアクセス、RTSP または GB/T28181 ストリーム管理、映像変換、料金所と指令センター間の接続を処理します。

指令層には、指令コンソール、ビデオ電話、監視ワークステーション、録画システム、運用管理プラットフォームが含まれます。ワンタッチ通話が発生すると、オペレーターは通話に応答し、同じ画面または連動ディスプレイで関連映像ストリームを確認できます。

代表的な連動フロー

通常、フローはドライバーまたはスタッフがインターホンボタンを押すところから始まります。SIP インターホンは指令センターへ呼出要求を送信します。同時に、システムはインターホン ID、レーン番号、機器紐づけ表、または事前設定された連動ルールに従って関連カメラを識別します。

その後、指令コンソールは SIP 通話に応答し、カメラ、NVR、プラットフォーム、または映像アクセスゲートウェイから関連映像ストリームを取得します。映像ストリームに変換が必要な場合、ゲートウェイは指令端末に対応する形式で出力できます。事案は録画、ログ記録、後日の確認にも利用できます。

関連製品: ワンタッチヘルプポイント向け BHP-SOS16 / BHP-SOS16V SIP インターホン

映像フォーマット問題への対応

端末対応を高めるための H.265 から H.264 への変換

多くのプロジェクトでは、カメラシステムの更新がインターホン端末や指令機器より速く進みます。監視カメラが H.265 の高精細映像を出力しても、ビデオ電話や組み込み型指令端末が H.264 のみをサポートする場合があります。変換がなければ、映像が表示されない、または異常な遅延で再生される可能性があります。

トランスコード機能を持つ映像アクセスゲートウェイは、インターホンまたは指令システムへ送る前にストリームを再エンコードできます。たとえば、H.265 を H.264 に変換し、高解像度ストリームを低解像度へ下げ、端末の再生能力に合わせてビットレートを調整できます。

繰り返し取得による過負荷の低減

もう一つの重要な価値はストリーム配信です。複数の機器が 1 台のカメラから直接取得するのではなく、ゲートウェイが 1 本の上位ストリームを受信し、複数の下位利用者へ配信できます。これによりカメラ側の負荷を軽減し、同じ映像を指令コンソール、監視ワークステーション、ビデオ電話、管理プラットフォームで同時に閲覧する場合の安定性が向上します。

多数のレーン、カメラ、制御席を持つ高速道路料金所では、この設計により、交通ピーク時や緊急対応時の不安定な映像取得、ストリーム中断、機器過負荷を防ぎやすくなります。

ワンタッチインターホン連動を超えた利用

ビデオ電話と指令コンソールからカメラを呼び出す

映像アクセスゲートウェイは、ワンタッチインターホン連動だけに使われるものではありません。一部のプロジェクトでは、映像リソースへの SIP ベースのアクセスもサポートできます。つまり、オペレーターはビデオ電話、指令コンソール、指令端末からカメラ映像を呼び出したり選択したりできます。

これにより、映像リソースはよりインタラクティブになります。インターホンイベントで映像が表示されるのを待つだけでなく、オペレーターはカメラビューを能動的に呼び出し、レーンを確認し、ヘルプポイントを検証し、通常運用中に遠隔エリアを点検できます。

ドローン、モバイルカメラ、レコーダーへの拡張

高速道路の運用センターでは、ドローン、可搬型監視カメラ、ボディカメラ、巡回車両カメラ、一時監視機器などのモバイル映像ソースへのアクセスも必要になる場合があります。これらのソースは異なる伝送方式やメディアプロトコルを使用することがあります。

映像ゲートウェイは、これらのリソースを統合し、指令プラットフォーム、監視センター、緊急指令システムへ送信できます。これにより、ゲートウェイは単一の料金所連動シナリオだけで使う機器ではなく、より広範な映像機能レイヤーになります。

導入時の推奨事項

設置前に機器紐づけを計画する

導入前に、プロジェクトチームは各インターホン端末と対応カメラの明確な紐づけ表を作成する必要があります。この表には、インターホン設置場所、レーン番号、SIP アカウント、カメラ IP アドレス、RTSP アドレス、GB/T28181 デバイス ID、ストリーム種別、表示端末、指令グループを含めます。

この準備により、試験と運用時の混乱を避けられます。通話が発生したとき、システムは表示すべき映像ストリームと表示場所をすぐに特定できます。

コーデック、解像度、ネットワーク状態を確認する

チームは、カメラが H.264 または H.265 のどちらを出力するか、ビデオ電話が選択したコーデックをサポートするか、ストリーム解像度が適切か、リアルタイム閲覧に必要なネットワーク帯域があるかを確認する必要があります。ネットワークをまたぐプロジェクトでは、ルーティング、ファイアウォールルール、VLAN 設計、セキュリティポリシーも確認します。

複数の料金所または上位プラットフォームを含むプロジェクトでは、映像アクセスゲートウェイを使ってストリームアクセスと変換を標準化することが推奨されます。SIP インターホン端末、指令通信、緊急ヘルプポイント、映像連動を実用的な高速道路通信ソリューションへ統合する必要がある場合、Becke Telcom を検討できます。

運用上の価値

より速い対応と高い状況認識

音声と映像が連動すると、オペレーターは料金レーンで何が起きているかを素早く理解できます。これにより、繰り返し質問が減り、事案判断が改善され、スタッフがより正確に対応できます。無人または半無人のサービス地点では特に重要です。

このシステムは、日常のサービス依頼、支払い支援、設備故障報告、緊急支援、レーン異常処理、インシデント確認をサポートできます。インターホンシステムと映像監視システムの実用価値を高めます。

高速道路通信のための拡張可能な基盤

適切に設計されたインターホンとカメラ連動システムは、単一機能のプロジェクトにとどまりません。より大規模な高速道路通信・指令プラットフォームの一部になれます。SIP 通信、映像アクセスゲートウェイ連携、GB/T28181 映像管理、指令連動により、料金所、サービスエリア、トンネル、橋梁、地域指令センターへの将来的な拡張を支援できます。

このアーキテクチャにより、高速道路事業者は孤立した機器から、協調された通信と映像対応へ移行できます。互換性を高め、繰り返しの統合作業を減らし、長期運用保守のための強固な基盤を提供します。

FAQ

1 台のカメラを複数のインターホン端末に連動できますか？

はい。料金所のレイアウトによっては、近接する複数のヘルプポイントが 1 台の広角カメラまたは PTZ カメラを共有できます。システムは明確な紐づけルールを定義し、どのインターホンが呼出を発生させたかを指令オペレーターが識別できるようにする必要があります。

各料金レーンには固定カメラと PTZ カメラのどちらを使うべきですか？

固定カメラは安定したレーン監視に適しており、PTZ カメラは 1 台で広い範囲をカバーしたり、異なる位置を追跡したりする場合に有効です。重要な料金レーンでは、固定カメラと PTZ カメラの組み合わせにより、より良いカバー範囲を得られます。

音声と映像の両方を録画する必要がありますか？

運用レビューとトラブル対応のために推奨されます。音声録音、映像クリップ、通話時刻、デバイス ID、オペレーター操作、事案メモは、管理チームがサービス品質と事案処理を確認するのに役立ちます。

カメラ故障にどのように対応できますか？

プラットフォームはオフライン状態検知、故障アラーム、フォールバックルールをサポートする必要があります。主カメラが利用できない場合、指令コンソールは近くの予備カメラへ切り替えるか、オペレーターへ警告メッセージを表示できます。

プロジェクト受入前に何をテストすべきですか？

受入試験には、ボタン呼出、SIP 登録、映像ポップアップ速度、RTSP または GB/T28181 ストリームアクセス、コーデック互換性、指令表示、録画連動、ネットワーク遅延、過負荷条件、機器またはネットワーク中断後の復旧を含める必要があります。
