高圧負荷開閉器は、定められた使用条件下で負荷電流の投入、通電、遮断を行うために中高圧配電系統で使われる開閉装置です。一般的に、リングメインユニット、配電用変電所、架空配電線、自家用電気工作物、変圧器フィーダ、ケーブルネットワーク、再生可能エネルギー発電所の構内系統、および配電自動化プロジェクトで採用されています。

負荷開閉器は遮断器と同じではありません。主な役割は負荷電流の開閉と回路の隔離であり、遮断器は短絡・地絡電流の遮断を目的としています。多くの配電系統では、安全な操作と信頼性の高い電力供給を支えるため、ヒューズ、保護継電器、断路器、接地開閉器、インターロック、制御装置などと組み合わせて使用されます。

高圧負荷開閉器は通常の負荷電流を制御して開閉する機能を提供しますが、その定格容量と電力系統の安全規則に従って選定・操作・保守されなければなりません。

高圧負荷開閉器の基本的な意味

高圧負荷開閉器は、回路に負荷電流が流れている状態で電気回路を開閉するために設計された機械的開閉装置です。操作者や制御システムが、通常の運用状態において配電ネットワークの一部を充電、停電、区分、あるいは切替えすることを可能にします。

実務の電力系統において「高圧」という用語は地域や業界によって使い分けられます。配電用途の負荷開閉器の多くは1kVを超える電圧階級で使われ、特に6kV、10kV、11kV、12kV、24kV、33kV、35kVといった中高圧系統が該当します。正確な電圧階級、絶縁レベル、定格電流、開閉責務は、プロジェクトの設計と適用規格に一致させる必要があります。

負荷開閉機能

この機器の主機能は負荷電流を開閉することです。すなわち、変圧器の負荷電流、フィーダの負荷電流、ケーブルの充電電流、配電線の負荷電流などを、定格の範囲内で遮断できることを意味します。

負荷状態で高圧回路を開放するとアークが発生するため、この機能は重要です。負荷開閉器にはアーク制御構造が備わっており、定格開閉条件の範囲内でアークを安全に管理し、消弧できるようになっています。

隔離と区分開閉

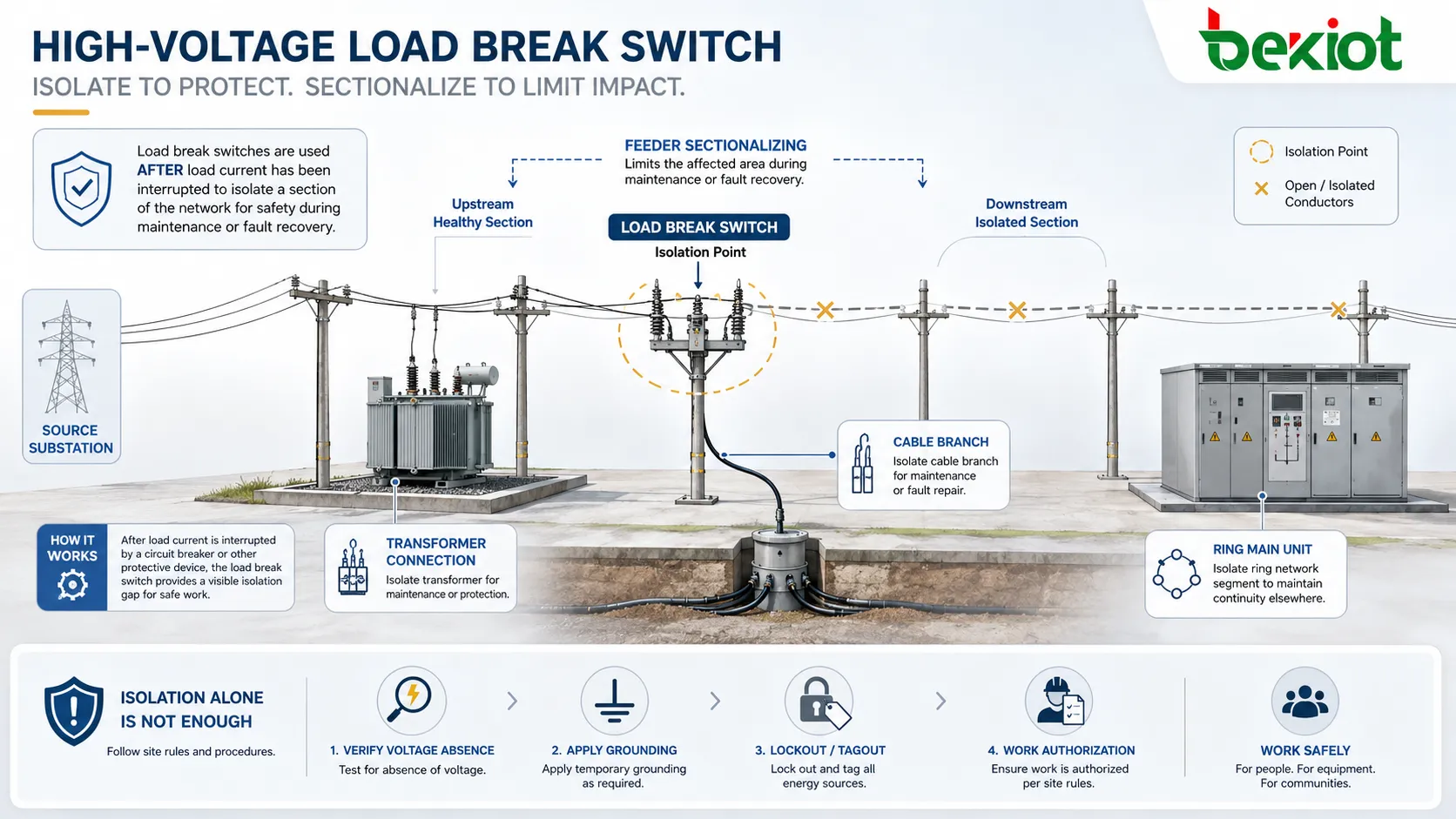

多くの負荷開閉器は、負荷電流を遮断した後、フィーダ区間、変圧器、ケーブル分岐、ループ系統の一部を隔離するために使用されます。配電ネットワークでは、区分開閉により保守や事故復旧時の停電範囲を限定できます。

隔離は、開閉装置の設計に応じて明確に目視できるか、確実に表示されなければなりません。保守作業においては、隔離だけでは不十分であり、無電圧確認、接地、ロックアウト手続き、作業許可を現場のルールに従って実施する必要があります。

動作原理

負荷開閉器の動作原理は、高速な接点動作とアーク遮断に基づいています。負荷状態で開閉器を開放すると、可動接点と固定接点が開離します。電流は短時間の間イオン化したガスやアーク媒体を通じて流れ続けるため、接点間に電気的なアークが形成されます。

開閉器は、アークを引き伸ばし、冷却し、分流し、吹き飛ばし、あるいは消滅させることで電流を安全に遮断しなければなりません。アーク遮断方式は開閉器の設計により異なります。一般的な設計では、空気、ガス、真空、旧形では油、あるいはその他のアーク制御構造が用いられます。

接点開離とアークの発生

開閉器が投入状態にあるとき、電流は主回路導体を流れます。開放動作時に接点は急速に開離します。回路はインダクタンスと電気エネルギーを持つため、電流は瞬時に停止せず、アークが発生します。

アークを制御できない場合、接点や絶縁物、周囲の機器を損傷し、重大な安全上のリスクを招く恐れがあります。そのため、負荷開閉器は想定される負荷電流と開閉責務に適した定格遮断性能を備えていなければなりません。

消弧

消弧とはアークを停止させ、開離した接点間の絶縁を回復させるプロセスです。設計の違いにより様々な方式があります。気中負荷開閉器はアークシュート、アークホーン、消弧室などを使用します。ガス絶縁設計ではガスの流れと絶縁特性を利用します。真空インタラプタは密閉された真空容器内でアークを消滅させます。

目的はいずれも同じであり、アークが持続したり、安全限界を超えて再点弧したりすることなく、負荷電流を遮断することです。開閉器は、対象の電圧、電流、周波数、開閉責務に対して試験され、定格が定められていなければなりません。

蓄勢機構

多くの負荷開閉器はばね、あるいは蓄勢機構を採用しています。操作者が手動または電動で機構にエネルギーを蓄え、そのエネルギーが開放されることで接点が高速動作します。

高速で安定した接点動作は重要です。手動操作の速度が遅いとアーク時間が長くなり、開閉の信頼性が低下する可能性があります。蓄勢機構は、操作速度が操作者の手の動きに左右されにくくするのに役立ちます。

投入・開放・接地の各位置

一部の開閉装置は「投入」「開放」「接地」のように複数の位置を備えています。投入位置は回路を接続し、開放位置は回路を切り離します。接地位置は、隔離された回路側を接地開閉器を介して大地に接続します。

位置表示は明確で信頼できるものでなければなりません。充電状態の回路に接地開閉器を投入したり、接地開閉器が投入された状態で負荷開閉器を投入するなどの危険な操作を防ぐため、インターロックが設けられるのが一般的です。

主な構造部品

高圧負荷開閉器は、電気的、機械的、絶縁的、制御的な部品から構成されます。具体的な構造は、屋内用か屋外用か、気中絶縁かガス絶縁か、柱上設置か金属閉鎖形か、あるいはリングメインユニットに統合されているかなどによって異なります。

主接点

主接点は、開閉器が投入状態のときに通常の負荷電流を流します。低抵抗、十分な熱容量、適切な機械的強度が求められます。

接点の消耗、酸化、不整列、過熱は信頼性を低下させます。定期的な点検と保守は、製造業者の指示と現場の保守方針に従わなければなりません。

アーク遮断システム

アーク遮断システムは開放動作時のアークを制御します。アークランナ、アークシュート、消弧室、ガス流路、真空バルブ、耐アーク構造などが含まれます。

この部分は安全な負荷開閉にとって極めて重要です。アーク遮断システムが損傷していたり汚損していると、負荷電流を安全に遮断できなくなる恐れがあります。

絶縁システム

絶縁システムは、充電部と接地された金属部、相間導体、接触可能な表面とを分離します。絶縁は空間距離、固体絶縁物、ガス絶縁、磁器、エポキシ樹脂、複合材料などで構成されます。

絶縁性能は、湿気、塵埃、汚損、経年劣化、機械的損傷、部分放電、不適切な施工などによって影響を受けます。選定および保守にあたっては環境条件を考慮する必要があります。

操作機構

操作機構は、手動または電動の操作力を接点の動きに伝えます。ハンドル、シャフト、ばね、ラッチ、リンク機構、モータ、補助スイッチ、機械的位置表示器などが含まれます。

機構は滑らかで一貫した動作をするべきです。固着、異音、不完全なストローク、位置表示の不一致などは、操作継続の前に有資格者による調査が必要です。

インターロックと表示

インターロックは危険な開閉シーケンスを防止します。位置表示器は開閉器が開放・投入・接地のいずれの状態かを示します。補助接点は監視システム、SCADAプラットフォーム、遠方制御装置へ状態信号を送ることがあります。

操作者は、開閉操作、試験、接地、保守作業を行う前に実際の開閉器の状態を把握しなければならないため、確実な表示が不可欠です。

負荷開閉器の種類

負荷開閉器は、絶縁媒体、設置環境、操作方式、用途によって分類できます。それぞれに異なる利点と制約があります。

気中負荷開閉器

気中負荷開閉器は、空気を主絶縁媒体として使用します。一般に構造がシンプルで状態を視認しやすく、点検が容易です。設計により屋内用スイッチギヤ、屋外用柱上機器、配電設備などに使われます。

気中絶縁の設計では適切な空間距離が必要であり、汚損、湿度、塩害、塵埃、環境の影響を受けやすくなります。長期信頼性には保守と設置条件が重要です。

ガス絶縁負荷開閉器

ガス絶縁負荷開閉器は、コンパクトなリングメインユニットや密閉形スイッチギヤによく見られます。開閉部は絶縁ガス、もしくは製品設計に応じた代替絶縁媒体を封入した密閉タンク内に収められています。

この設計により設置スペースを削減し、外部環境に対する保護性能を高められます。ただし、容器の密閉性、該当する場合にはガス状態、製造業者固有の保守ルールに注意を払う必要があります。

真空負荷開閉器

真空負荷開閉器は、真空インタラプタを用いてアークを消弧します。真空開閉技術は、その優れた遮断性能と密閉されたアーク環境により広く普及しています。

真空バルブの状態、機械的ストローク、接点消耗の目安、絶縁協調は、製造業者の保守手順に従って確認しなければなりません。

ヒューズ組み合わせ形負荷開閉器

負荷開閉器に高圧ヒューズを組み合わせたものもあります。負荷開閉器が通常の負荷電流を開閉する一方で、ヒューズは変圧器などの機器に対する短絡保護を提供します。

この組み合わせは配電用変圧器の保護に広く採用されています。適切なヒューズ定格、ストライカ機構、相動作ロジック、上位保護装置との協調は、安全な適用のために重要です。

負荷開閉器と遮断器の違い

負荷開閉器と遮断器はいずれも電気回路を制御しますが、責務が異なります。両者を混同すると、設計上および安全上の重大な問題を引き起こす可能性があります。

違いが重要な理由

負荷開閉器は、その定格開閉能力の範囲内でのみ使用しなければなりません。事故電流を遮断する必要がある場合は、適切に定格付けられた遮断器、ヒューズ、または保護装置に委ねなければなりません。

誤った適用は、深刻なアーク、機械的、熱的、電気的危険に機器と人をさらす恐れがあります。機器の選定は必ず有資格の電気技術者が検討すべきです。

保護装置との協調

多くのシステムでは、負荷開閉器は協調保護スキームの一部を構成します。上位の遮断器、限流ヒューズ、継電器、リクローザ、保護設定が協調して事故を除去し、影響区間を隔離します。

保護協調の検討では、短絡容量、変圧器励磁突入電流、負荷電流、ヒューズ特性曲線、継電器の整定値、選択性、系統の接地方式を考慮する必要があります。

配電系統での用途

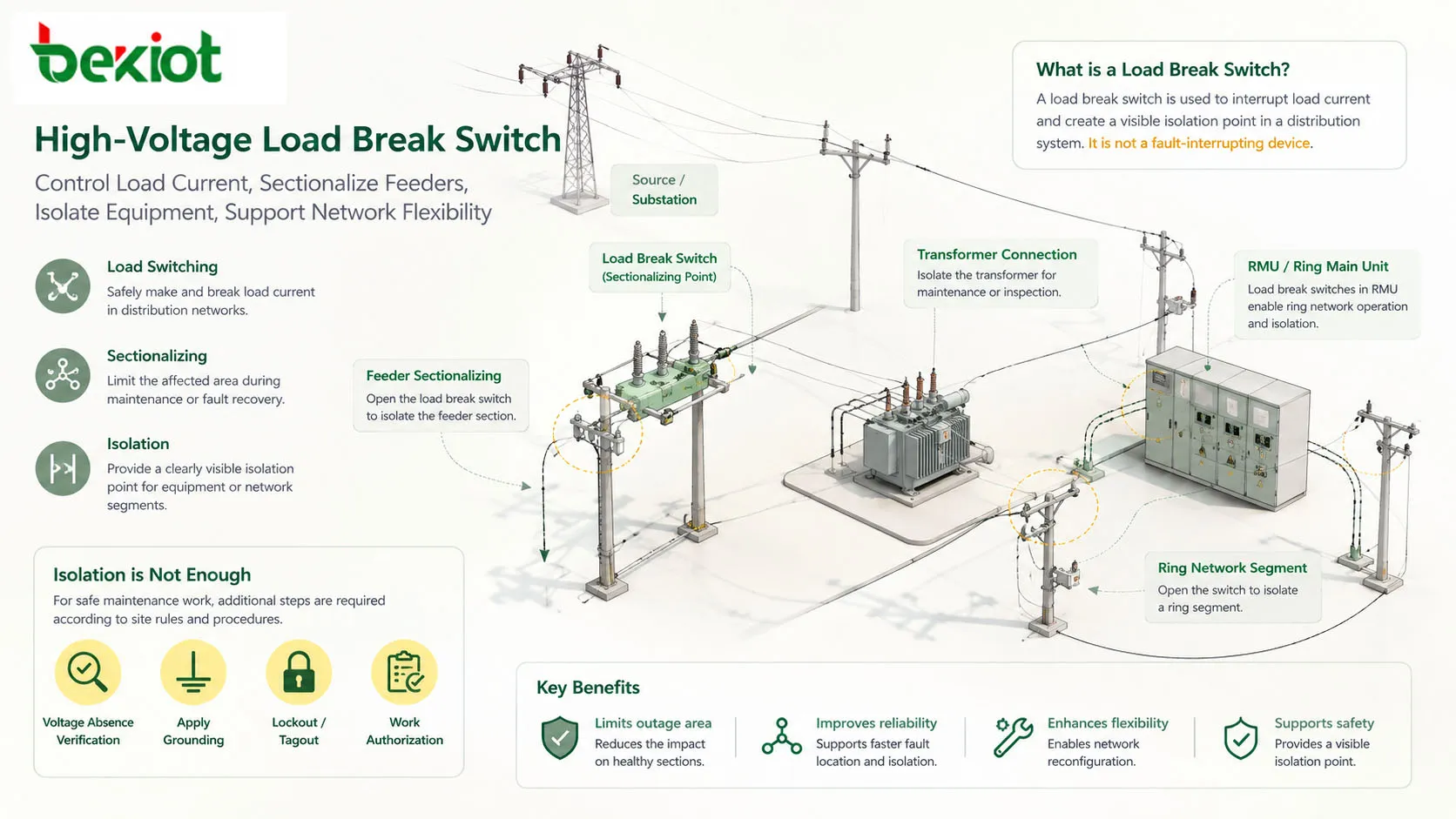

高圧負荷開閉器は、配電ネットワークで実用的な開閉と区分開閉の機能を提供するため広く使われています。その価値は、操作者が安全に負荷の流れを制御し、系統の一部を隔離する必要がある場面で特に明確になります。

リングメインユニット

リングメインユニットでは、ループ配電系統における受電・送り出しフィーダの制御に負荷開閉器がよく使われます。これにより、電力事業者や設備管理者は事故区間の区分、供給ルートの切替え、サービス継続を図ることができます。

コンパクトなRMU設計では、負荷開閉器は接地開閉器、ヒューズ、ケーブル接続部、電圧検出器、インターロック、遠方監視装置などと一体化されることがあります。

配電用変圧器フィーダ

負荷開閉器は変圧器フィーダに広く使われます。通常の負荷状態で変圧器を高圧系統から切り離すことが可能です。ヒューズと組み合わせることで、変圧器事故時の保護も提供できます。

開閉器とヒューズの選定は、変圧器定格、励磁突入電流、想定事故レベル、保護協調条件に適合させる必要があります。

架空配電線

屋外用の柱上負荷開閉器は、架空フィーダの区分開閉、分岐線の制御、保守時の隔離に利用されることがあります。広いエリア全体を停電させる代わりに、小さい区間だけを隔離するのに役立ちます。

屋外機器は、天候、汚損、雷の影響、機械的強度、操作高さ、地域の電力会社の慣行に合わせて選定しなければなりません。

自家用電気工作物

工場などの自家用設備では、変電所、生産フィーダ、モータ制御エリア、変圧器室、配電盤などで負荷開閉器が使われます。機器の隔離、フィーダ切替え、保守計画の管理に役立ちます。

産業環境では、塵埃、振動、腐食性雰囲気、高い短絡容量、頻繁な開閉、厳格な安全手順が求められる場合があります。機器選定はこれらの現場条件を反映すべきです。

再生可能エネルギーおよびインフラプロジェクト

太陽光発電所、風力発電施設、蓄電池システム、鉄道、空港、トンネル、港湾、データセンターでは、中圧の集電・配電ネットワークに負荷開閉器が使われることがあります。

これらのプロジェクトでは、コンパクトな開閉装置、遠方操作、状態監視、高信頼性、明確な保守手順がしばしば求められます。

あらゆる操作に先立つ安全原則

高圧開閉操作は危険を伴います。操作の原則と安全手順は、有資格の電気担当者、承認された操作手順書、機器取扱説明書、現場のリスクアセスメント、および関連法規に従って定められなければなりません。以下の内容は安全管理の概要であり、正式な権限付与や現場手順の代わりになるものではありません。

有資格者のみ作業可能

高圧負荷開閉器は、訓練を受けて認可された作業員のみが操作・点検・試験・保守を行うべきです。作業員は機器の種類、系統図、定格電圧、開閉責務、インターロックの論理、事故状態、緊急時の対応ルールを理解していなければなりません。

資格のない者が開閉装置の区画を開放したり、インターロックを無効化したり、露出した高圧機器を操作したり、トラブルシューティングを試みたりしてはいけません。高圧系統は、致命的な感電、アークフラッシュによる火傷、爆風、機器爆発を引き起こす可能性があります。

承認された開閉操作票の遵守

開閉操作は、承認された操作票または指令票に従って実行しなければなりません。これらの文書は、目的とする操作、機器の識別、順序、承認権限、連絡方法、確認手順を定めたものです。

操作票は、誤ったベイの操作、誤ったフィーダの隔離、想定外の逆充電、危険な加圧を防止するのに役立ちます。複雑なシステムでは、口頭の思い込みが検証された文書手順に取って代わってはなりません。

機器の識別確認

あらゆる操作の前に、機器名称、フィーダ番号、盤の銘板、開閉器の位置、回路図、操作目標を確認しなければなりません。多くの事故は異なる機器を操作してしまうことで発生しています。

明確なラベル、擬似回路図、SCADA表示、盤面のマーキング、現場図面は整合が取れているべきです。識別が不明確な場合は、有資格者が問題を解決するまで操作を中止しなければなりません。

適切な個人用保護具の使用

個人用保護具（PPE）は、アークフラッシュと感電のリスク評価に適合するものを選定します。現場や作業内容に応じて、耐アーク性衣類、顔面保護具、絶縁手袋、安全ヘルメット、安全靴、聴覚保護具、絶縁工具などが該当します。

PPEは最後の防御手段であって、第一の手段ではありません。安全なシステム設計、停電措置、インターロック、遠方操作、防護柵、正しい手順によって、可能な限りリスクの露出を減らすべきです。

一般的な安全手順の枠組み

負荷開閉器操作の安全手順は、実際の機器マニュアルと現場の電気安全プログラムから作成されるべきです。一般的な枠組みには、計画、承認、隔離、検証、接地、操作、監視、文書化が含まれます。

計画とリスクアセスメント

開閉操作の前に、なぜその操作が必要なのか、どの機器が影響を受けるのか、負荷電流が開閉器の定格内か、下位の機器から逆充電される可能性はないか、どのような危険が存在するかをチームで把握すべきです。

リスクアセスメントでは、アークフラッシュエネルギー、接近限界、系統接地、残留エネルギー、遠方制御の状態、屋外操作の場合は天候、立入制限、需要家や生産への影響の可能性を考慮します。

承認とコミュニケーション

高圧開閉操作は、責任者によって承認されるべきです。給電指令者、操作員、保守チーム、影響を受ける部門間のコミュニケーションは明確にし、必要に応じて記録します。

複数人での作業では、役割を定義します。現場の慣行に応じて、ある者は操作票を発行し、ある者は操作を実行し、別の者が状態を確認するといった具合です。

隔離とロックアウト

機器に作業を実施する必要がある場合、隔離によって危険なエネルギー源をすべて除去しなければなりません。ロックアウトとタグ付けは、承認されたエネルギー制御手順に従って実施します。

隔離では、常用電源、予備電源、逆充電源、発電機電源、コンデンサ、変圧器、補助回路、制御電源、蓄積された電気エネルギーを考慮しなければなりません。

無電圧確認

停電状態にあると期待される機器に接地したり触れたりする前に、有資格者が承認された試験器と手順を用いて無電圧であることを確認します。

不適切な試験は誤った安心感をもたらすため、電圧試験は慎重に行わなければなりません。試験器の状態、定格、方法、アクセスポイントは、対象機器と電圧階級に適合している必要があります。

必要に応じた接地の実施

接地は、予期しない加圧、誘導電圧、残留電荷、逆充電から作業員を保護するために用いられます。開閉装置によっては接地開閉器が内蔵されていますが、系統によっては可搬形接地器具が必要な場合もあります。

接地手順は現場ルールに従わなければなりません。接地点、順序、器具の定格、確認方法は、有資格の電気安全担当者によって定められるべきです。

操作の記録

開閉操作は記録されるべきです。記録には、日時、操作者、機器ID、操作票番号、操作前の位置、操作後の位置、異常所見、警報、確認結果などを含めます。

適切な記録は、トレーサビリティ、事故調査、保守計画、将来の開閉操作レビューに役立ちます。

共通の危険とリスク管理策

高圧負荷開閉器の操作には複数の危険が伴います。これらの危険を理解することで、より安全な手順の策定と適切な機器選定が可能になります。

アークフラッシュとアークブラスト

アークフラッシュは、強烈な熱、光、音、圧力を放出します。アークブラストは機械的な力を生み、飛散物を発生させることがあります。これらの危険は、機器故障、誤操作、絶縁破壊、事故電流の開閉時に起こりえます。

リスク管理としては、耐アークスイッチギヤ、遠方操作、適切な保守、インターロック、防護柵、アークフラッシュ解析、PPE、厳格な開閉手順などが考えられます。

感電

感電は、人が充電部に触れたり、安全な接近距離を超えて近づいたりした場合に発生します。高電圧では空間距離が不足すると空気中をフラッシュオーバすることもあります。

感電防止には、防護柵、絶縁、立入制限、無電圧確認、適切な工具、安全な接近限界、接地、訓練された作業員が必要です。

逆充電と残留エネルギー

逆充電は、発電機、変圧器、コンデンサ、並行フィーダ、再生可能エネルギーシステム、UPS、接続された機器から生じることがあります。主回路が開放された後でも残留エネルギーが存在する場合があります。

作業開始前に、考えられるすべてのエネルギー源を手順で特定すべきです。一つの開閉器を開放しただけで設備が安全になったと仮定することは危険です。

機械的故障

開閉器の機構は、摩耗、腐食、潤滑不足、不整列、ばねの破損、リンク機構の損傷、保守不良などによって故障することがあります。機械的故障により、完全な開放や投入ができなくなったり、正しい位置表示ができなくなったりする可能性があります。

異常な操作力、不完全な動き、異常音、表示の不一致は警告サインとして扱うべきです。再使用する前に、有資格者が機器を点検する必要があります。

点検と保守の考慮事項

保守は負荷開閉器の信頼性と安全を維持します。保守周期は、製造業者の指示、現場条件、開閉頻度、環境の影響、電力会社または需要家設備の基準に従うべきです。

目視点検

目視点検には、外箱の状態、ラベル、腐食、汚損、湿気、損傷、緩んだ部品、位置表示器、操作ハンドル、接地開閉器の状態、ケーブル接続部の状態の確認などが含まれます。

屋外機器では、天候シール、がいし、鳥獣被害、樹木、雷被害、汚損付着についても確認します。

機械的動作確認

機械的チェックでは、操作機構が正しく動くこと、表示器が実際の開閉器位置と一致することを確認します。機構は固着や引っ掛かりがなく、異常な力を必要としない状態であるべきです。

動作確認は有資格者のみが行えます。一部の試験では、機器の種類に応じて停電状態あるいは特別な手順が求められることがあります。

接点および遮断部の状態

接点の消耗や遮断部の状態は開閉性能に影響します。設計に応じて、接触抵抗、消耗インジケータ、真空バルブの状態、ガス絶縁容器の状態などを保守で確認します。

これらの確認は適切な試験器と製造業者が認めた方法で行うべきです。誤った試験は機器の損傷や危険な状態を引き起こす可能性があります。

絶縁試験

絶縁状態は高圧機器にとって重要です。試験は保守プログラムに応じて、絶縁抵抗測定、商用周波耐電圧試験、部分放電評価などの方法で実施されます。

試験電圧、接続方法、放電手順、安全境界は、有資格の電気試験担当者が管理しなければなりません。

エンジニアリングプロジェクトでの選定要素

高圧負荷開閉器の選定には工学的評価が必要です。機器は、電気的定格、環境条件、開閉責務、設置方法、保護協調、安全要件に適合しなければなりません。

電気的定格

開閉器は系統電圧、負荷電流、周波数、絶縁レベル、開閉責務に対して定格付けられていなければなりません。公称電圧だけで選定すべきではありません。

技術者は、変圧器励磁、線路充電、ケーブル充電、ループ開閉、期待される使用条件を含めた実際の適用を精査する必要があります。

環境適性

屋内と屋外では要求事項が異なります。屋外機器には、耐候性の筐体、耐紫外線材料、耐食性、耐汚損性の絶縁、機械的耐久性が求められる場合があります。

産業用サイトでは、塵埃、化学物質、振動、熱、湿度、該当する場合は爆発性雰囲気に対する追加保護が必要となることがあります。

自動化と監視

現代の配電システムでは、電動操作、遠方状態表示、補助接点、故障表示器、電圧センサ、電流センサ、SCADA統合が求められる場合があります。

遠方操作は直接の曝露を減らして安全性を向上させられますが、制御ロジック、サイバーセキュリティ、インターロック、通信の信頼性を適切に設計しなければなりません。

避けるべき一般的な誤り

よくある誤りの一つは、負荷開閉器を遮断器のように扱うことです。負荷開閉器は、適切に定格付けられた開閉器・ヒューズ組み合わせや保護アセンブリの一部でない限り、高い事故電流を遮断することを期待すべきではありません。

別の誤りは、インターロックの状態を無視することです。インターロックは安全機能であり、不便なものではありません。それを無効化すると、充電回路への接地投入や接地状態の回路への投入といった危険な状態を引き起こす恐れがあります。

三つ目の誤りは、保守の準備をする際に、検証せずに盤面表示だけに頼ることです。位置表示は重要ですが、保守の安全には適切な隔離、試験、接地、許可も必要です。

四つ目の誤りは、環境に応じた保守を怠ることです。塵埃、湿気、腐食、汚損は、時間の経過とともに絶縁性能と機械的信頼性を低下させます。

よくある質問（FAQ）

負荷開閉器は短絡電流を遮断できますか？

標準的な負荷開閉器は、一般に定格負荷電流の開閉を想定しており、高い短絡事故電流の遮断は目的としていません。事故電流の遮断には通常、その責務に合わせて設計された適切な定格の遮断器、ヒューズ、またはスイッチ・ヒューズの組み合わせが必要です。

なぜ負荷開閉器と一緒に接地開閉器が使われるのですか？

接地開閉器は、隔離された回路部分を管理された方法で大地に接続します。承認された安全手順に従って適用することで、誘導電圧や残留電荷、予期しない充電から作業員を保護するのに役立ちます。

開閉器の位置表示が矛盾しているように見える場合、何を確認すべきですか？

操作を直ちに中止し、有資格者が原因を調査すべきです。考えられる原因としては、リンク機構の故障、不完全な動作、補助接点の不一致、機械的摩耗、表示器の損傷などがあります。

高圧負荷開閉器は遠隔操作できますか？

はい、近年の多くのユニットは電動操作と遠隔操作に対応しています。遠方制御では、信頼性のある状態フィードバック、インターロック、通信セキュリティ、現地緊急操作、明確な操作権限を含める必要があります。

環境は負荷開閉器の耐用年数にどのような影響を与えますか？

湿気、塵埃、塩分、産業汚染、温度極値、振動、腐食は、絶縁、接点、機構、シール、筐体に影響を及ぼします。保守間隔は実際の現場条件を反映すべきです。

保守作業の前に用意すべき文書は何ですか？

重要な文書には、単線結線図、開閉操作票、ロックアウト・タグアウト手順書、機器取扱説明書、試験記録、保護リレー整定値、該当する場合はアークフラッシュ情報、接地手順書、保守履歴が含まれます。
