企業の音声システムでは、IP PBX、SIPトランク、クラウド通信、統合音声プラットフォームへ移行しながら、アナログ電話、FAX、PSTN回線、旧PBX設備を残す必要がよくあります。このようなハイブリッド構成では、FXSとFXOポートは小さなインターフェースですが、発信、着信、正しい呼出、バックアップルートの維持を左右します。
FXSとFXOは同じRJ11系の物理コネクタを使う場合がありますが、同じものではありません。電気的な役割は反対です。一方は回線電源、ダイヤルトーン、呼出電圧を供給し、もう一方はそれらの信号を受けて電話端末のように動作します。誤接続すると、ダイヤルトーンが出ない、着信できない、PSTNバックアップが使えない、FAX送信が不安定になる、またはインターフェースを損傷する可能性があります。
最初にポートの役割を定義すべき理由
多くのアナログ音声障害は、SIP登録、コーデック設定、ファイアウォール規則、PBXルーティングだけが原因ではありません。多くは、誤ったアナログインターフェースを回路の誤った側へ接続する単純な配線ミスから始まります。FXSとFXOは外観が似ているため、接続するケーブルが端末側なのか回線供給側なのかを先に確認する必要があります。
基本ルールは明確です。FXSは電源と信号を供給するサービス側です。FXOは電源と信号を受ける端末側です。正しい接続では、供給側を受信側へ接続します。FXS同士、FXO同士の接続は、両端が同じ役割をしようとするため誤りです。
プロジェクト計画では、すべてのアナログケーブルを設置前に分類する必要があります。電話機、FAX、アラームパネル、旧PBX内線、通信事業者のPSTN回線、その他の音声ソースのどれにつながるのかを把握することで、切替後の繰り返しトラブルを減らせます。
実運用における FXS の理解
FXSはForeign Exchange Stationの略です。実務上、FXSポートは電話の壁面ジャックのように動作します。アナログ端末に回線電流、ダイヤルトーン、呼出電圧を提供します。アナログ電話をFXSポートへ接続すると、電話はダイヤルトーンを聞き、着信時に鳴動し、アナログゲートウェイ経由で内線として使えます。
FXSポートは、一般的なアナログ電話、FAX、モデム、エレベーター電話、非常電話、ドアホン、アラームパネルなどのアナログ端末を接続します。端末自身は回線電源を供給せず、必要な電気条件をゲートウェイから受けます。
多くの企業環境でFXSポートが重要なのは、既存投資を保護できるためです。企業はオフィス、倉庫、ホテル、キャンパス、産業施設に信頼できるアナログ機器をすでに設置している場合があります。FXSゲートウェイにより、それらを使い続けながら中核の音声基盤をIPへ移行できます。
実運用における FXO の理解
FXOはForeign Exchange Officeの略です。実際のプロジェクトでは、FXOポートはアナログ電話のように動作します。PSTN回線、通信事業者の銅線、旧PBXの内線ポートから回線電源、ダイヤルトーン、呼出信号を受けます。FXOポートは呼出を検出し、オフフック、オンフック、ダイヤル送出を行えます。
FXOポートは、ゲートウェイが外部アナログ回線、または別システムが提供するアナログ内線へ接続する場合に使います。たとえばIP PBXで既存PSTN回線を着信・発信に使う場合、そのPSTN回線はFXOポートへ接続します。
FXOは保守的な移行にも有効です。一部の拠点では、公開済み番号、緊急通話規則、地域サービスの制約により、すべての銅線をすぐ撤去できません。FXOゲートウェイは、日常通信を止めずにそれらの回線を新システムへ統合します。
関連製品：Analog Gateway — Becke Telcomのアナログゲートウェイは、アナログ電話、FAX、PSTNトランク、既存PBXポートをIP音声システムへ接続し、柔軟なFXS/FXO展開に対応します。
IP音声移行のための実用的なアーキテクチャ
現代の音声移行では、アナログゲートウェイが古いアナログ資産と新しいIP通信プラットフォームの橋渡しになります。FXSポートはアナログ端末を接続してIP内線へ変換し、FXOポートはPSTN回線や旧PBXポートをSIPで利用できる通話ルートへ変換します。
この構成では段階的な移行が可能です。既存の電話、FAX、非常回線、支店配線、通信事業者のアナログ回線を稼働させたまま、主な呼制御をIP PBXまたはSIPベースの通信基盤へ移せます。交換コストを抑え、すべての端末を同時に変更する必要を避けられます。
推奨設計では、アナログ端末アクセス、外線アクセス、PBXルーティングを明確なレイヤーに分けます。アナログゲートウェイは電気変換とSIP信号を担当し、IP PBXは内線番号、通話権限、ルーティング、ボイスメール、録音、キュー、トランクポリシーを管理します。スイッチ、VLAN、QoS、セキュリティポリシーは安定したIP基盤を提供します。
一般的な利用シナリオ
PBX更新時にアナログ電話を残す

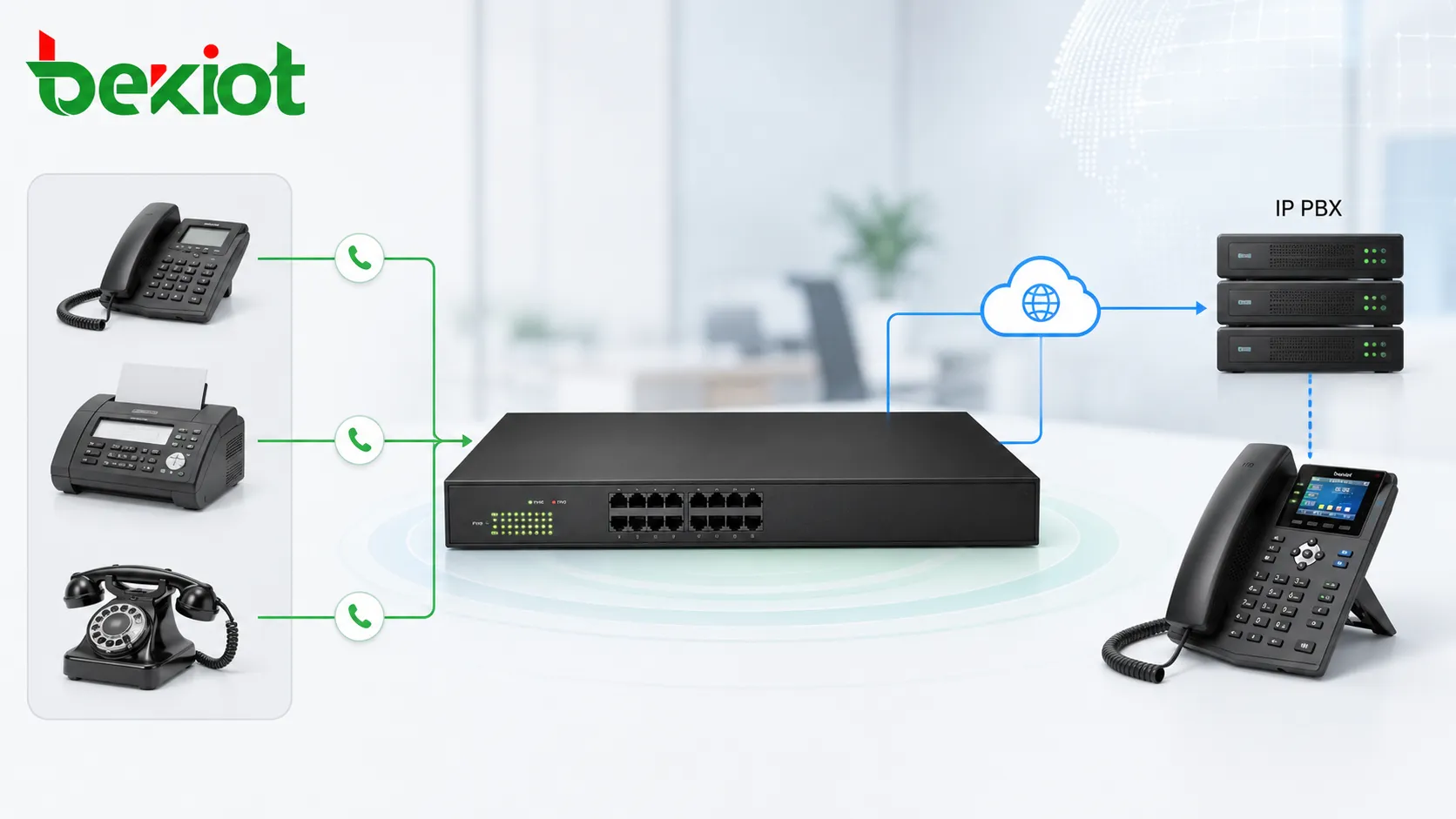

従来PBXからIP PBXへ更新する際、オフィス、倉庫、ホテル客室、警備室、生産エリアには多くのアナログ電話が残っていることがあります。すべてを一度に交換する必要はありません。FXSポート付きアナログゲートウェイで、それらをIP PBXへ接続し、内線として使い続けられます。
既存配線の交換が難しい場合や、アナログ電話が日常利用に十分信頼できる場合に特に有効です。ゲートウェイがアナログ回線インターフェースを提供し、IP PBXが番号、ルーティング、権限、集中音声サービスを管理します。
FAXをIP音声システムへ接続する
多くの企業は契約書、請求書、医療文書、物流帳票、行政関連通信でFAXをまだ使用しています。FAXは通常アナログ回線インターフェースを必要とします。FXSポートはその接続を提供し、FAXをIP音声環境へ統合できます。
FAX用途では、回線品質、コーデック設定、T.38対応、実際の送信テストに注意が必要です。FAXは通常の音声通話より敏感なため、最終検収前に実文書でテストするべきです。
PSTN回線を通話ルートとして使う
拠点に通信事業者のアナログPSTN回線が残っている場合、それらはFXOポートへ接続します。アナログゲートウェイはPSTN回線をIP PBXが使えるルートへ変換します。PBXは着信、発信、権限、フォールバックを一つのシステムで管理できます。
この設計は支店、小規模拠点、仮設事務所、遠隔施設、SIPトランク移行が完了していない場所でよく使われます。段階的移行中に既存の公開番号を保持することにも役立ちます。
重要通話のバックアップ経路を作る

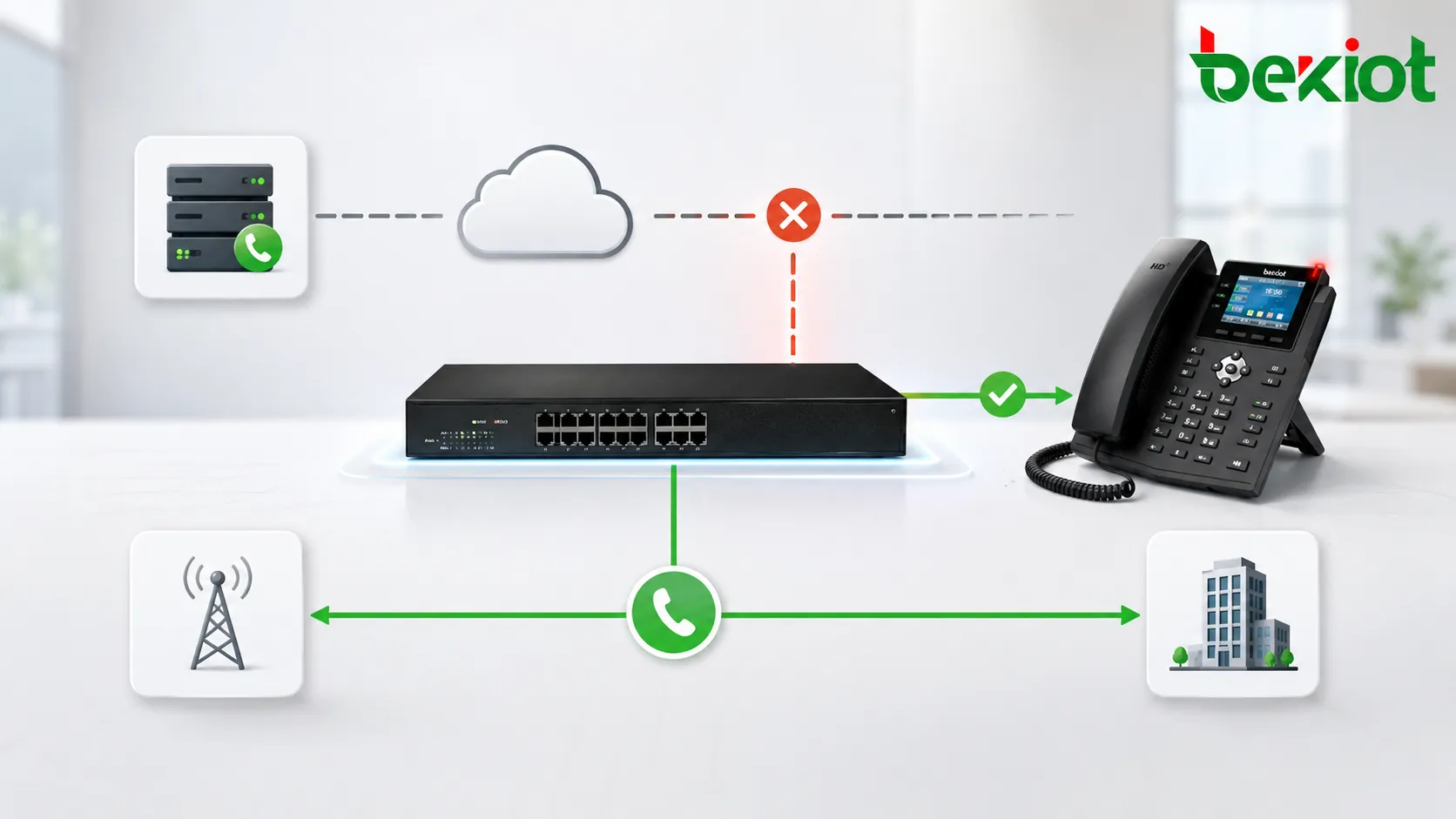

FXOポートはバックアップルートとしても使えます。通常、通話はSIPトランクまたは企業IPネットワークを通ります。インターネット、SIPトランク、ファイアウォール、データリンクに障害がある場合、指定通話をFXO接続のPSTN回線へ迂回できます。
このバックアップは、病院、工場、キャンパス、公共サービス拠点、警備センターなど、音声可用性が重要な環境に有効です。1本の従来型アナログ回線でも、IP接続断時には貴重な緊急経路になります。
旧PBXとの相互接続
段階的移行では、旧PBXが新しいIP PBXと共存する必要があります。多くの場合、旧PBXの内線ポートは電話へ電源とダイヤルトーンを供給するため、FXSソースのように動作します。その旧PBX内線を新しいIPシステムへ接続するには、ゲートウェイ側でFXOポートを使います。
これにより移行期間中に旧システムと新システムの間で通話を交換できます。組織は既存内線、配線、ユーザー習慣、サービス継続性を保ちながら、一部部門や拠点を新基盤へ移行できます。
ポート容量と通話フローの計画
アナログゲートウェイの計画は実際の棚卸しから始めます。アナログ電話、FAX、アラーム機器、エレベーター電話、ドアホン、PSTN回線、旧PBXポートの数を確認します。通常、各アナログ端末には1つのFXSポート、各外部アナログ回線または旧PBX内線ソースには1つのFXOポートが必要です。
容量計画では同時通話も考慮します。8台のアナログ電話があっても8同時通話が必要とは限りませんが、各電話には個別のFXSインターフェースが必要です。一方、FXOに接続された4本のPSTN回線は通常、最大4つの外線通話を同時に処理できます。
通話フロー設計も重要です。PSTN着信は自動応答、受付内線、キュー、電話グループへ送る場合があります。発信にはプレフィックス、緊急通話優先、最小コストルート、バックアップルールが必要な場合があります。これらは設置前に設計します。
避けるべき典型的な配線ミス
FXSとFXOは似て見えるため、ケーブル接続前に確認が必要です。ポートラベル、ゲートウェイモデル、モジュールタイプ、ケーブル接続先を確認します。Phone、TEL、受話器アイコンは通常FXSを示し、Line、CO、PSTNは通常FXOを示します。
| 誤った接続 | 典型的な結果 | 理由 | 正しい方法 |
|---|---|---|---|
| FXS と FXS | 正常な回線動作にならず、インターフェースに負荷がかかる可能性 | 両側が電源と信号を供給しようとする | FXSはアナログ電話、FAX、端末へ接続する |
| FXO と FXO | ダイヤルトーンがなく、利用可能な通話ルートもない | 両側が回線電源を待っている | FXOはPSTN回線、通信事業者回線、旧PBX内線ポートへ接続する |
| FXS とデジタルシステム電話 | 機器が動作しない可能性 | 独自デジタル電話は標準アナログFXS信号を使用しない | 接続前に端末がアナログか確認する |
| PSTN回線 と FXS | 異常な回線状態または障害 | 両側が回線電圧を供給する可能性 | PSTN回線はFXOポートへ接続する |
ポート選定ガイド
適切なゲートウェイは接続対象を数えて選定します。アナログ電話が多い拠点には十分なFXSポートが必要です。PSTN回線が多い拠点には十分なFXOポートが必要です。移行案件では両方を備えた混合型ゲートウェイが必要な場合があります。
| プロジェクト要件 | 推奨ポート | 接続対象 | 目的 |
|---|---|---|---|
| アナログ電話を接続 | FXS | アナログ電話、FAX、モデム、非常電話 | アナログ端末をIP内線へ変換 |
| 通信事業者のアナログ回線を接続 | FXO | PSTN壁面ジャックまたは銅線 | IP PBX経由でアナログ外線を利用 |
| 旧PBX内線を接続 | FXO | 既存PBXのアナログ内線ポート | 旧新システム間のルートを作成 |
| 緊急通話バックアップを提供 | FXO | 従来型アナログPSTN回線 | IPネットワーク障害時も通話を維持 |
コミッショニングチェックリスト
本番稼働前に、各アナログポートを実際の用途に応じてテストします。ポート種別、ケーブルラベル、接続端末、回線ソース、内線番号、トランクルート、発信者番号、呼出、着信ルート、発信ルート、DTMF、通話解放状態を確認します。
FXO回線をバックアップに使う拠点では、ネットワーク障害を模擬してフェイルオーバーをテストします。SIPトランクやインターネットが使えないときでも緊急または優先通話を発信できるか確認します。FXS端末では、電話の鳴動とFAXまたは特殊端末の動作を確認します。
調整後は、ゲートウェイIP、SIPサーバー、認証方式、ポート対応、番号計画、ルーティング表、フェイルオーバーポリシー、ファームウェアバージョン、物理ケーブルラベルを明確に記録します。良い記録は保守と拡張を容易にします。
導入後の運用管理
アナログゲートウェイは他のネットワーク音声機器と同様に監視します。登録状態、回線状態、通話ログ、異常切断、ポート使用率、アラームイベントを確認します。PSTNバックアップ回線がほとんど使われなくても、定期テストが必要です。
ファームウェア更新、設定バックアップ、パスワードポリシー、ネットワークアクセス制御も保守計画に含めます。アナログゲートウェイは古い物理回線と現代のIPシステムを接続するため、レガシー基盤とデジタル通信サービスの重要な境界に位置します。
企業通信にもたらす業務価値
適切に計画されたFXS/FXOソリューションは、既存投資を守りながら音声システムを近代化します。すべてのアナログ機器をすぐ交換する代わりに、電話、FAX、PSTN回線、旧PBX接続を制御されたゲートウェイ構成で再利用できます。
この方式は、コールセンター、支店、ホテル、工場、学校、病院、物流拠点、公共施設、産業施設に有効です。移行リスクを下げ、重要サービスをオンラインに保ち、レガシー音声基盤とIP通信基盤の間に実用的な橋を作ります。
意思決定者にとって価値は技術互換性だけではありません。優れたアナログゲートウェイは、コスト削減、移行期間短縮、既存番号保護、緊急バックアップ、段階的アップグレードを支援します。IT・通信チームにとっても、分散したアナログ環境から集中型IP通信へ進む管理しやすい道になります。
FAQ
アナログゲートウェイは古い銅線のすべての問題を解決できますか？
いいえ。接続の変換と管理はできますが、通信事業者回線の品質不良、水損ケーブル、接地問題、不安定な古い配線を完全には修復できません。物理回線のテストは必要です。
移行後にFAXの特別テストが必要なのはなぜですか？
FAX送信は通常音声より敏感です。音声通話が明瞭でも、コーデック、パケットロス、遅延、FAX対応不足で失敗することがあります。検収前に実際のFAXテストを行うべきです。
すべての支店で同じ数のFXSとFXOポートを使うべきですか？
いいえ。ポート数は実際の機器と回線に基づきます。アナログ電話が多い支店はFXSが多く必要で、主にPSTNバックアップを残す支店はFXOが多く必要な場合があります。
保守チームは将来の混乱をどう防げますか？
各ポートについて、インターフェース種別、ゲートウェイポート番号、接続機器または回線、内線またはトランク番号、ケーブル経路、サービス目的を記録します。明確なラベルは障害対応時間を短縮します。
混合型FXS/FXOゲートウェイはどのような場合に適していますか？
1つの拠点でアナログ端末接続とPSTN回線接続の両方が必要な場合に適しています。大規模システムでは、FXSとFXOを分けたゲートウェイの方が拡張、保守、障害切り分けが容易な場合があります。
