光ファイバー電話とは、通話経路の一部に光ファイバーベースのネットワーク伝送を使用する音声通信端末または電話システムです。銅製の電話ケーブルだけに頼るのではなく、光ファイバー対応機器を通じて直接、またはメディアコンバーター、光スイッチ、IP PBXシステム、ゲートウェイ、VoIPプラットフォームを通じて間接的に、音声信号を光ファイバーで伝送します。

主な利点は、電話機本体が必ず光ポートを備えていなければならないという点ではありません。多くの実際のプロジェクトでは、端末はIP電話、非常電話、産業用電話、アダプター経由のアナログ電話、またはディスパッチ端末であり、バックボーンネットワークに光ファイバーが使われます。この設計により、距離カバーが向上し、電磁干渉が低減され、集中管理が可能になり、大型ビル、キャンパス、トンネル、工場、駅、遠隔施設で音声通信を安定させやすくなります。

光リンクが音声導入を改善する理由

従来の銅線は短距離には実用的ですが、距離、電磁ノイズ、接地差、サージ、ケーブルの劣化の影響を受けます。複雑な現場では、長い銅線配線によりハム音、減衰、ノイズ、または不安定な信号が発生することがあります。光ファイバーは、金属導体内の電流ではなく、ガラスまたはプラスチックファイバー内の光として情報を伝送するため、伝送環境を変えます。

そのため、光ファイバーベースの音声システムは電磁干渉に対して高い耐性を持ちます。モーター、変圧器、高電圧機器、エレベーター、鉄道システム、産業用ドライブ、放送機器、溶接機、落雷リスクのある屋外ルートの近くで特に有効です。

光ファイバーは長距離伝送にも対応します。音声ネットワークは、遠隔ゲート、制御室、変電所、トンネル出入口、駐車施設、キャンパス建物、倉庫、警備ポストを接続でき、すべての機器を主通信室の近くに配置する必要がありません。

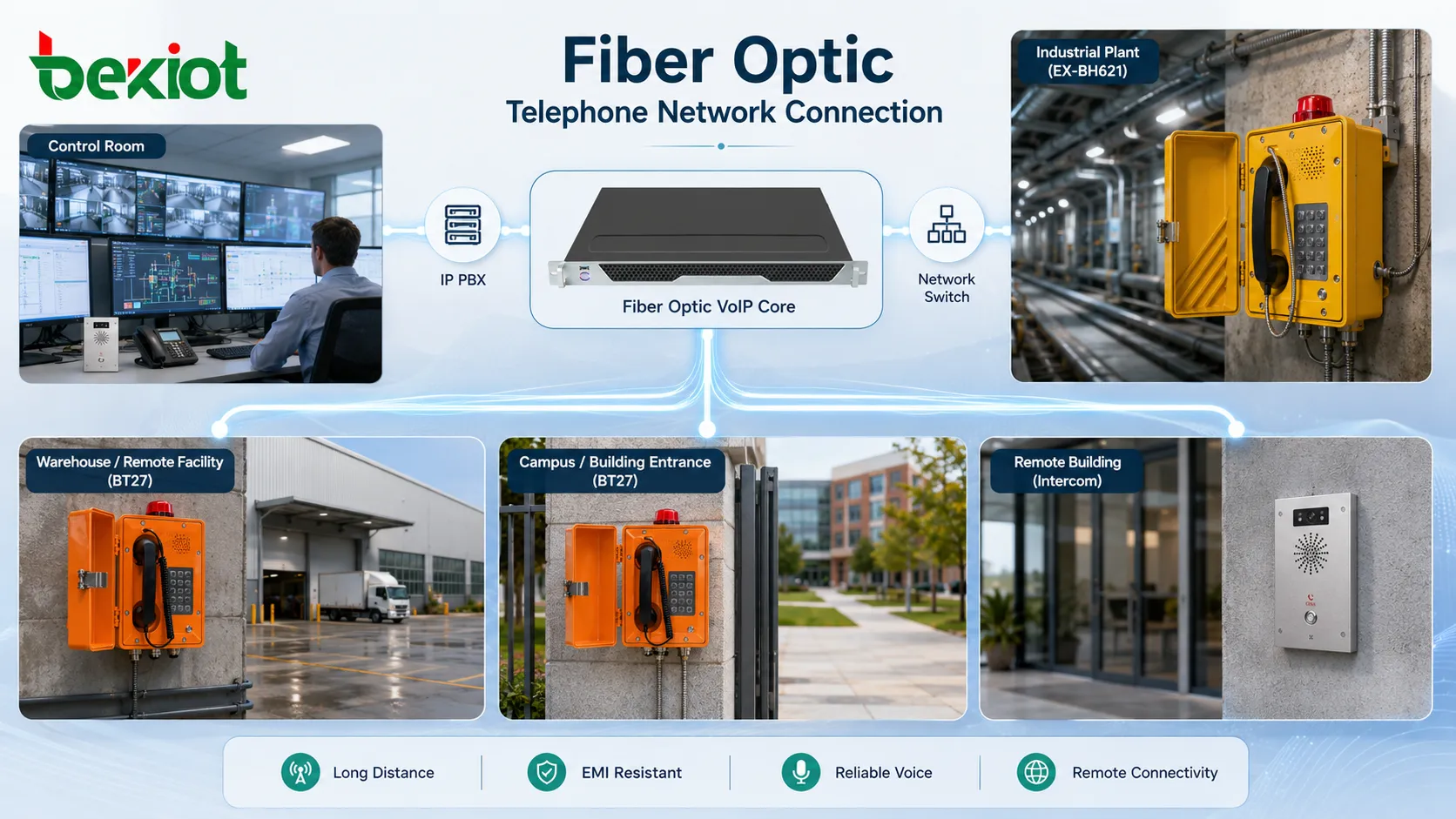

通話経路の構成方法

端末層

端末層には、利用者が実際に話す機器が含まれます。IP電話、SIPインターホン、アナログ受話器、非常呼出ステーション、オペレーターコンソール、エレベーター電話、堅牢な産業用端末などが該当します。直接Ethernetに接続する機器もあれば、アナログアダプターやゲートウェイを必要とする機器もあります。

端末は利用者の音声をローカルアクセス方式に適した信号へ変換します。IP機器では、音声はデジタルパケットに符号化されます。アナログ機器では、IPまたは光ファイバーネットワークに入る前にアナログ信号を変換する必要があります。

アクセス変換層

機器に直接の光インターフェースがない場合、アクセス変換を使用します。これには、メディアコンバーター、光スイッチ、アナログ電話アダプター、音声ゲートウェイ、またはEthernetから光へのアップリンクが含まれます。この層の役割は、ローカル機器接続を光伝送ネットワークへ橋渡しすることです。

実際のプロジェクトでは、電話機は短距離の銅線Ethernetで接続し、スイッチのアップリンクに光ファイバーを使用して主設備室へ到達する場合があります。これにより、すべての電話機に光モジュールを搭載しなくても、光ファイバーの利点を得られます。

音声制御層

音声制御層は、登録、ダイヤル、ルーティング、通話権限、内線、ボイスメール、録音、グループ通話、非常時ルーティング、トランクアクセスを処理します。IP PBX、ホステッドVoIPプラットフォーム、SIPサーバー、ディスパッチシステム、またはユニファイドコミュニケーションプラットフォームが該当します。

光ファイバーは通話制御を置き換えるものではありません。光ファイバーは伝送経路を提供します。通話のルーティング方法や端末間通信の方法は、PBXまたは音声プラットフォームが引き続き決定します。

伝送層

伝送層には、光ファイバーケーブル、パッチパネル、光配線盤、SFPモジュール、光スイッチ、メディアコンバーター、場合によってはリングネットワークまたは冗長バックボーン機器が含まれます。この層は距離、帯域幅、リンク冗長性、物理的信頼性を決定します。

明瞭な音声通話のためには、伝送層が遅延、ジッター、パケット損失を制御しながら安定したパケット配信を提供する必要があります。

通話の明瞭度はどこから生まれるか

通話の明瞭度は、複数の要素が連携して生まれます。光ファイバーは長距離での電気的干渉や信号劣化を減らしますが、音質はコーデック選択、マイク設計、スピーカー品質、エコーキャンセル、ネットワークQoS、パケット損失、ジッター、端末処理、PBX設定にも依存します。

VoIPシステムでは、通話確立後に音声が通常RTPパケットで運ばれます。光ファイバーネットワークが安定していれば、パケット損失は低く、遅延も予測可能な範囲に保たれます。これにより自然な会話品質が維持され、途切れた音声が減ります。

騒音の多い場所では、電話機のハードウェアも重要です。クリーンな光バックボーンだけでは、マイク位置の不良、スピーカー音量不足、音響エコー、風切り音、破損した受話器を修正できません。良い導入には、クリーンなネットワーク経路と適切な端末選定の両方が必要です。

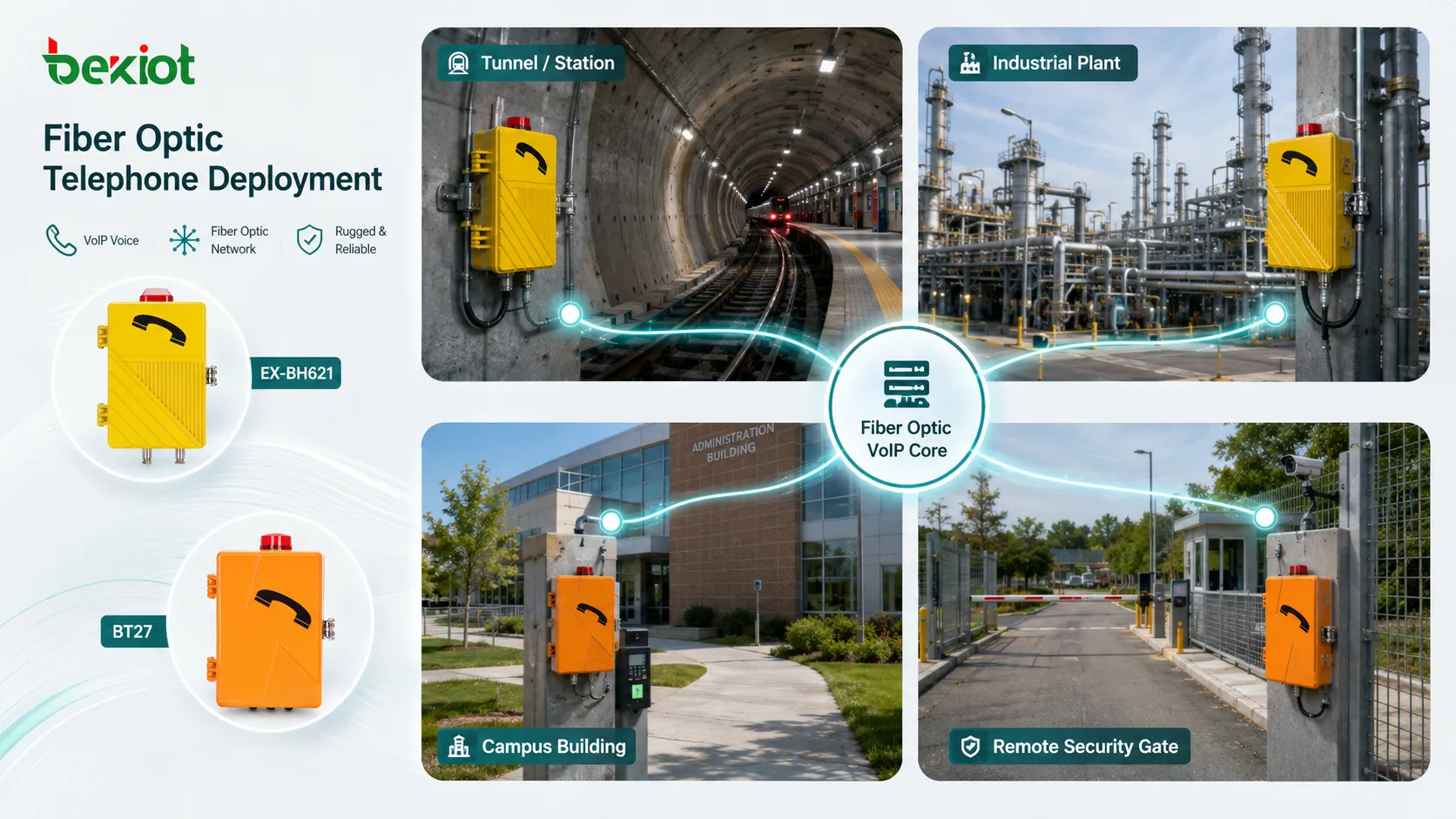

適したプロジェクト環境

大型ビルとキャンパス

オフィスパーク、大学、病院、公共施設、ホテル、産業キャンパスでは、多くの建物にまたがる音声カバーが必要になることがあります。光リンクは分散したネットワーク室を接続しながら、通話制御を集中化できます。

これにより建物間の長い銅線配線を避け、別々の電源系統による接地問題を減らせます。

トンネルと交通施設

地下鉄トンネル、鉄道駅、高速道路トンネル、空港、バスターミナル、港湾では、遠隔地点に電話が必要になる場合があります。光ファイバーは長距離をカバーでき、牽引電力、信号システム、機械設備、公共インフラ機器からの干渉に強いため有用です。

電話は非常ポイント、プラットフォーム、設備室、発券エリア、ゲート、サービス通路、運用センターに設置できます。

産業・エネルギー施設

工場、製油所、発電所、鉱山、変電所、水処理施設、倉庫では、強い電気ノイズや長いケーブルルートが存在することが多くあります。光ファイバーは通信経路を電気的干渉や接地電位差から切り離すのに役立ちます。

こうした環境では、産業用音声端末、非常通信ポイント、光ファイバー接続のVoIPアーキテクチャを過酷または分散した現場で連携させる必要がある場合、Becke Telcomをソリューション計画で検討できます。

セキュリティと非常通信

警備デスク、非常ヘルプポイント、ゲート電話、駐車場支援端末、制御室電話は、信頼性の高い長距離接続を必要とする場合があります。光ファイバーは、これらの端末を中央指令ポイントへ接続し、信号品質低下のリスクを抑えます。

非常通信に使用する場合、設計にはバックアップ電源、明確な位置表示、定期試験、予備の呼出ルーティングも含める必要があります。

配線前の設置計画

設置前に、プロジェクトチームはすべての通信ポイントをマッピングする必要があります。これには、電話位置、ネットワーク室、PBX位置、光ファイバールート、パッチパネル位置、電源、設備キャビネット、ケーブルトレイ、屋外横断の可能性が含まれます。

次に、システムの種類を定義します。一部のプロジェクトでは光Ethernetネットワーク上でIP電話を使用します。他のプロジェクトではゲートウェイ経由でアナログ電話を接続します。SIP非常端末を使用する場合もあれば、アナログとIPのハイブリッド構造を採用する場合もあります。ハードウェア購入前にアーキテクチャを選定する必要があります。

距離と環境も確認する必要があります。屋内オフィス用光ファイバー、屋外アーマード光ケーブル、地下管路、産業用ケーブルルート、トンネル設置では、異なるケーブル種類、保護方法、コネクター、施工方法が必要になることがあります。

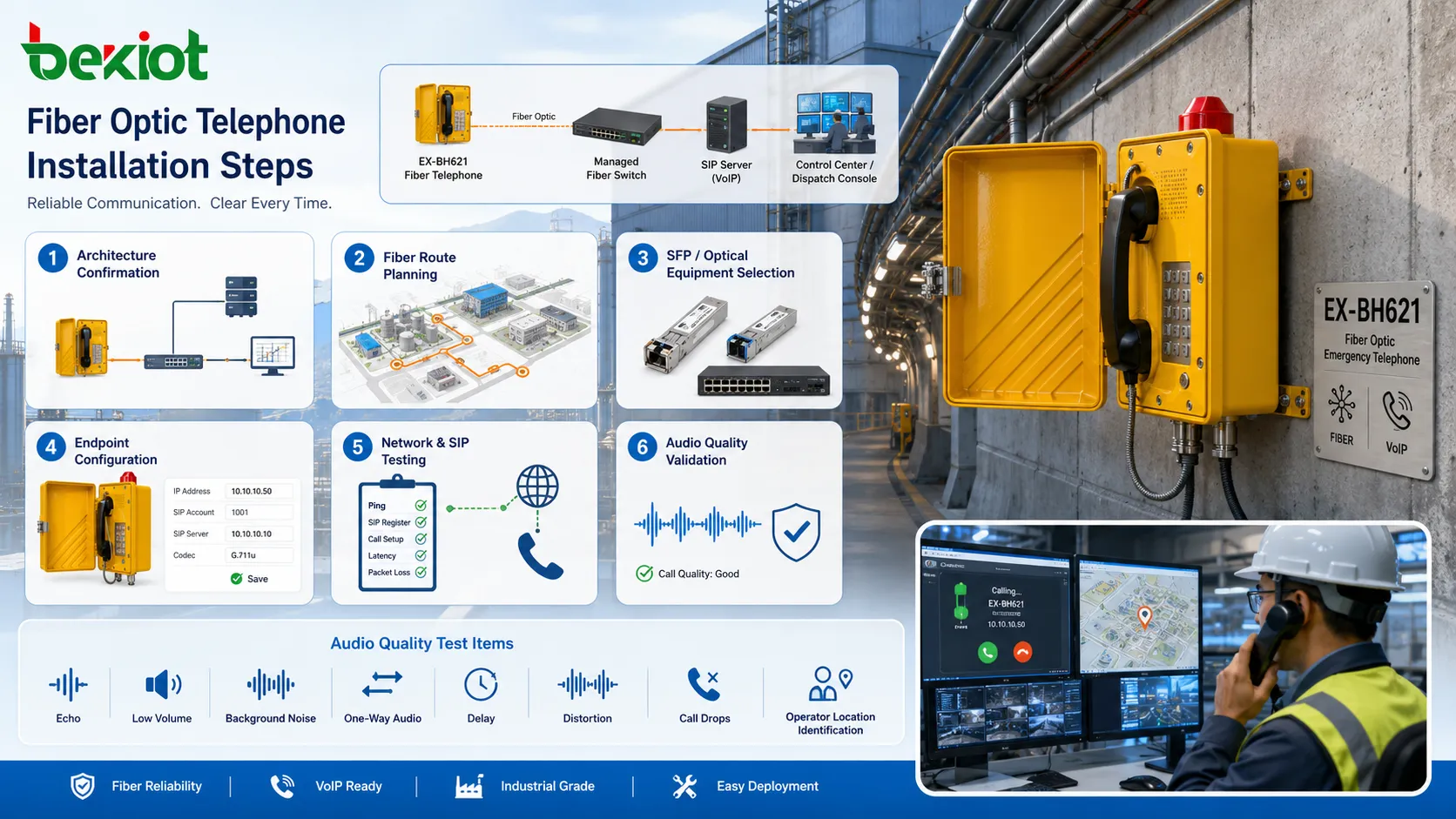

段階的な設置プロセス

ステップ1：音声アーキテクチャを確認する

システムがIP電話、アダプター付きアナログ電話、SIPインターホン、光対応端末、またはそれらの組み合わせを使用するかを決定します。PBXまたはVoIPプラットフォーム、内線計画、ルーティング規則、トランクアクセスを確認します。

この手順により、ハードウェアの不一致を防げます。光ファイバーケーブルだけでは、端末がSIP、アナログ、またはゲートウェイ方式のどれであるべきかは決まりません。

ステップ2：光ファイバールートを設計する

主設備室から各遠隔キャビネットまたは端末エリアまでの光経路を計画します。距離、曲げ半径、ケーブル保護、予備芯、パッチポイント、建物への引き込み、接地分離、物理的セキュリティを考慮します。

屋外または産業用ルートでは、必要に応じて湿気、圧壊、げっ歯類、紫外線、振動、機械的ストレスに適したケーブル種類を使用します。

ステップ3：光機器を選定する

光ファイバー種類と必要距離に合う光スイッチ、メディアコンバーター、SFPモジュール、パッチパネル、光配線盤、電源を選定します。シングルモードとマルチモードの光ファイバーは、適切な光インターフェース計画なしに混在させるべきではありません。

コネクター種類、波長、速度、光パワーバジェット、二芯または一芯要件、ネットワーク冗長性の必要性を確認します。

ステップ4：音声端末を準備する

各電話または端末に、内線番号、SIPアカウント、表示名、コーデック設定、通話先、非常ルート、VLAN設定、管理アクセスを設定します。アナログ機器の場合は、アダプターまたはゲートウェイのポートマッピングを設定します。

端末ラベルは物理的な場所と一致している必要があります。「トンネル出口2」の電話が、制御室で意味の不明な内線番号として表示されるべきではありません。

ステップ5：ネットワークを接続してテストする

光ファイバーの成端とパッチング後、光パワー、リンク状態、VLAN接続性、スイッチポート設定、IPアドレス、ルート到達性をテストします。リンクランプだけでは不十分で、パケットの安定性も確認する必要があります。

音声テストには、内線通話、外線通話、非常通話、グループ通話、転送、ボイスメール、録音、該当する場合のフォールバックルートを含めます。

ステップ6：音質を検証する

最終設置位置から実際の音声でテストします。エコー、低音量、背景ノイズ、片通話、遅延、歪み、通話切断を確認します。環境が騒がしい場合は、静かな試運転期間ではなく通常運転条件でテストします。

非常電話では、オペレーターが発信者の声を明瞭に聞き、位置をすばやく特定できるかを確認します。

音声品質に影響するネットワーク設定

ネットワークが音声とデータの両方を運ぶ場合、音声パケットを優先するようQoSを設定する必要があります。音声VLAN、DSCPマーキング、スイッチの優先キュー、制御されたアップリンク容量は、ネットワーク混雑時の通話保護に役立ちます。

遅延は自然な会話に十分低く保つ必要があります。光ファイバー自体は高速伝送を支えますが、ルーティング経路、過負荷のスイッチ、VPN、ファイアウォール、または不十分なWANリンクによって遅延が発生することがあります。

ジッター制御も重要です。VoIP端末はジッターバッファを使用しますが、変動が大きすぎると音声の途切れや遅延増加が発生します。安定したスイッチングネットワークは、混雑したネットワークや分割が不適切なネットワークより優れています。

パケット損失は最小限に抑える必要があります。わずかな損失でも、特に圧縮コーデック使用時には音声の明瞭度に影響します。ネットワーク監視では、リンクエラー、光パワーマージン、ポートエラー、帯域使用量を確認する必要があります。

電源とバックアップの考慮事項

光ファイバーは、銅線PoE Ethernetのように通常の電話へ電力を供給しません。遠隔端末がローカルスイッチ、コンバーター、ゲートウェイに依存する場合、それらの機器には遠隔キャビネットまたは設置場所で信頼できる電源が必要です。

重要通信ではバックアップ電源が不可欠です。PBX、スイッチ、メディアコンバーター、ゲートウェイ、端末には、UPS、DC電源、発電機バックアップ回路、または冗長電源が必要になる場合があります。

電源計画は通話経路全体を対象にする必要があります。電話機が正しく設置されていても、遠隔メディアコンバーターが電源を失えば通信は失敗する可能性があります。

よくある障害とトラブルシューティング

光機器でリンクしない

光リンクが立ち上がらない場合は、ファイバー種類、SFP互換性、送受信極性、コネクター清浄度、光パワーレベル、パッチコード状態、正しい波長を使用しているかを確認します。

シングルモードとマルチモードの不一致は、一般的な設置ミスです。

電話は登録されるが音声が通らない

これは多くの場合、ネットワークルーティング、ファイアウォール、VLAN、RTPポート、NAT、またはゲートウェイ設定の問題を示します。SIP登録は成功していても、メディアトラフィックがブロックされたり誤ってルーティングされたりすることがあります。

パケットキャプチャとRTPフローテストは、問題の特定に役立ちます。

ローカル通話は明瞭だが拠点間通話が悪い

ローカル通話は明瞭なのに遠隔通話が悪い場合は、拠点間帯域、スイッチアップリンク、QoSポリシー、WAN遅延、パケット損失、ファイアウォール処理負荷を確認します。

1つの拠点内の光ファイバーは、拠点間の弱いWAN経路を補うことはできません。

断続的なリンク切断

断続的な光問題は、汚れたコネクター、きつい曲げ、損傷したパッチコード、不安定なSFPモジュール、振動、高温、または光パワー不足が原因となる場合があります。

特に産業環境や屋外環境では、清掃と光試験を保守の一部にする必要があります。

保守の実務

光コネクターを清潔に保ちます。ほこりや汚染は損失や断続故障を引き起こします。適切な光ファイバー清掃ツールを使用し、コネクター端面には触れないようにします。

すべてのリンクを記録します。各光芯、パッチパネルポート、スイッチポート、電話位置、端末内線、キャビネットをラベル付けして記録します。良好な文書化はトラブルシューティング時間を短縮します。

リンク状態を監視します。対応するSFPモジュールを使用すれば、管理型スイッチはポート状態、エラー、帯域、温度、光診断を表示できます。これらの記録は、利用者が通話障害を報告する前に問題を検出するのに役立ちます。

変更後は再テストします。電話機の移動、コンバーター交換、VLAN変更、PBX設定更新、光ファイバーの再パッチは通話動作に影響する可能性があります。各変更後には短い機能テストを行うべきです。

光ファイバー対応電話システムの明瞭度は、光リンク品質、端末ハードウェア、VoIP設定、電源安定性、ネットワークQoS、設置の徹底という一連の要素に依存します。

FAQ

光ファイバー電話には常に直接の光ポートが必要ですか？

いいえ。多くの導入では、IP電話またはアナログ電話をローカル機器に接続し、キャビネット間または建物間のバックボーンリンクに光ファイバーを使用します。

光ファイバーだけで音声品質は改善できますか？

伝送干渉や長距離信号問題を減らすことはできますが、最終的な通話品質はコーデック、端末、ネットワーク設定、電源安定性、音響環境にも依存します。

音声システムにはシングルモードとマルチモードのどちらが適していますか？

選択は距離、既存インフラ、光機器、プロジェクト予算によって異なります。シングルモードは長いリンクで使われることが多く、マルチモードは短い建物内またはデータルームリンクで一般的です。

設置後に何をテストすべきですか？

光リンク品質、IP接続性、SIP登録、着信、発信、非常ルート、転送、音声明瞭度、位置表示、バックアップ電源、アラームまたは監視機能をテストします。

通常電源では電話が動作するのに、停電時に失敗するのはなぜですか？

遠隔スイッチ、メディアコンバーター、ゲートウェイ、またはPBXがバックアップ電源に接続されていない可能性があります。停電時の運用が必要な場合、通話経路内のすべてのアクティブ機器を保護する必要があります。
