融合通信システムは、音声、指令、インターホン、ページング、映像連携、緊急通知、業務通信を一つの連携プラットフォームにまとめるために設計されます。しかし多くのプロジェクトでは、システムを閉じたIPネットワークとしてだけ運用することはできません。公衆電話網、既存PBX回線、通信事業者の音声サービス、または企業内に残っている電話資源と接続する必要があります。そのため、外部電話回線接続はシステム計画の重要な要素になります。
実際の導入では、融合通信システムを電話サービスへ接続する主な方法は三つあります。FXOアナログトランク接続、E1デジタルトランク接続、そしてIMS/SIPトランク接続です。それぞれネットワーク構成、コスト、容量、必要なゲートウェイ、適した用途が異なります。正しい接続方式の選定は、通話品質と同時通話数だけでなく、番号計画、ルーティング、セキュリティ、拡張性、保守、長期運用コストにも影響します。
外部音声接続が今も重要な理由
現代の通信プラットフォームはますますIP化しています。SIPサーバー、IP PBX、ソフトスイッチ、指令コンソール、SIP電話、産業用電話、緊急通話端末、IPスピーカーは、Ethernetや専用IPネットワークで通信できます。内部通信では、この構成は効率的で柔軟です。ユーザーは内線を発信し、放送を起動し、指令グループへ参加し、複数拠点をIPで接続できます。
一方で、多くの組織は今も公衆電話網を通じて発信・着信する必要があります。制御室は外部保守チームへ電話する必要があります。工場は仕入先、顧客、緊急サービス向けの公衆音声回線を必要とする場合があります。キャンパスでは内部SIP内線に外部から着信させたいことがあります。交通拠点では指令担当者が携帯電話や固定電話へ発信する必要があります。こうした場面では、融合通信プラットフォームに信頼できる外線接続設計が必要です。
外部接続方式は、通話量、既存の通信事業者リソース、導入予算、番号要件、将来拡張に基づいて選定するべきです。外部通話が少ない小規模拠点ではアナログ回線が使えます。高い同時通話数が必要な大規模組織ではE1やIMS/SIPが適します。分散型企業では、SBC保護と集中ルーティングを備えたIPベースの方式が有効です。
三つの主要な接続経路
三つの接続経路は、単にケーブルが違うだけではありません。電話接続の世代そのものが異なります。FXOは従来の電話回線に接続します。E1はデジタル伝送インターフェースで多数の音声チャネルを集約します。IMS/SIPはIPブロードバンドネットワーク上で音声サービスを接続し、現代の通信事業者アーキテクチャにより近い方式です。
良い設計では、どれか一つを絶対的に優れているとは見なしません。各方式をプロジェクト要件に合わせます。FXOは簡単で小容量に適します。E1は高い同時通話数と統一外部番号に対応します。IMS/SIPはIP接続、柔軟なサービス機能、現代的な融合プラットフォームとの親和性を提供しますが、セキュリティと相互接続の設計を慎重に行う必要があります。

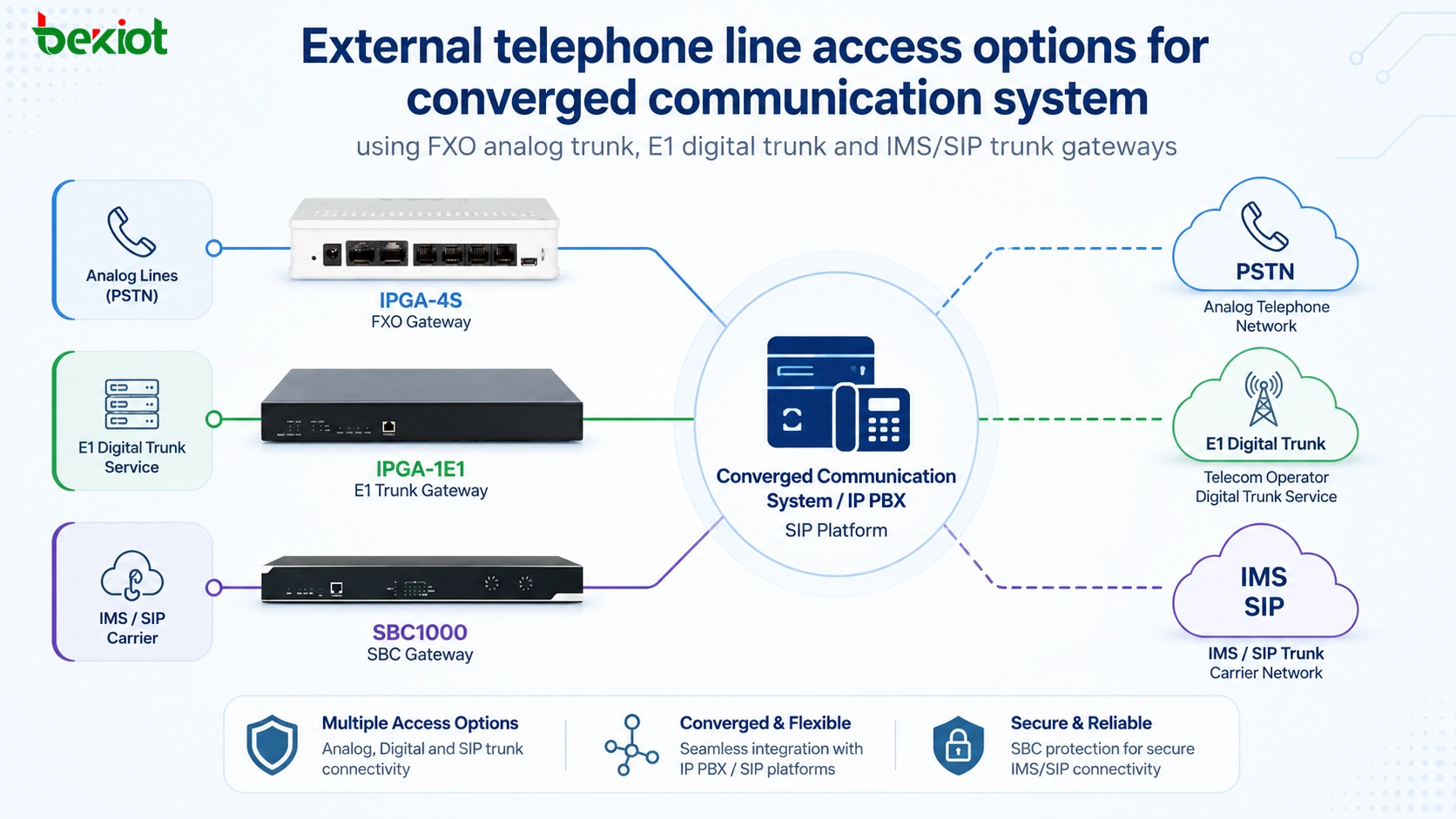

ゲートウェイ選定では、Becke Telcomをこれらの接続方式に軽く対応させることができます。IPGA-4S FXO Gatewayはアナログ回線接続、IPGA-1E1 Trunk GatewayはE1デジタルトランク接続、SBC1000 GatewayはIMS/SIPトランクのセキュリティと相互接続に対応します。
小容量接続にはアナログ回線を使う
FXOアナログトランク接続は、従来型の電話回線方式です。簡単に言えば、多くの旧来の固定電話サービスで使われてきた回線と同じ種類です。融合通信システムをアナログ回線で通信事業者へ接続する場合、FXOゲートウェイを使ってアナログ電話回線をSIPまたはIPベースの音声接続へ変換します。
この方式の主な利点はシンプルさです。拠点が少数の外線だけを必要とする場合、アナログ接続は理解しやすく、導入しやすく、小規模オフィス、小規模工場、支店、警備室、施設管理事務所、外部通話需要が限定的な場所に適しています。
ただし、FXOアナログ接続には明確な制限があります。通常、一つの電話番号は一つの物理回線に対応します。プロジェクトが数十または数百の外部通話チャネルを必要とする場合、多数のアナログ回線を機器室へ引き込むことは非効率で現実的ではありません。配線管理、設置コスト、ポート数、保守作業、事業者との調整が複雑になります。
番号管理も課題です。各回線に別々の電話番号があると、外部サービスの管理は不便になります。事業者が代表番号や複数アナログ回線の紐付けを提供することもありますが、追加設定や費用が必要になる場合があります。したがって、FXOは大規模な電話接続よりも、低い同時通話数の外部通話に適しています。
FXOゲートウェイがシステムに入る位置

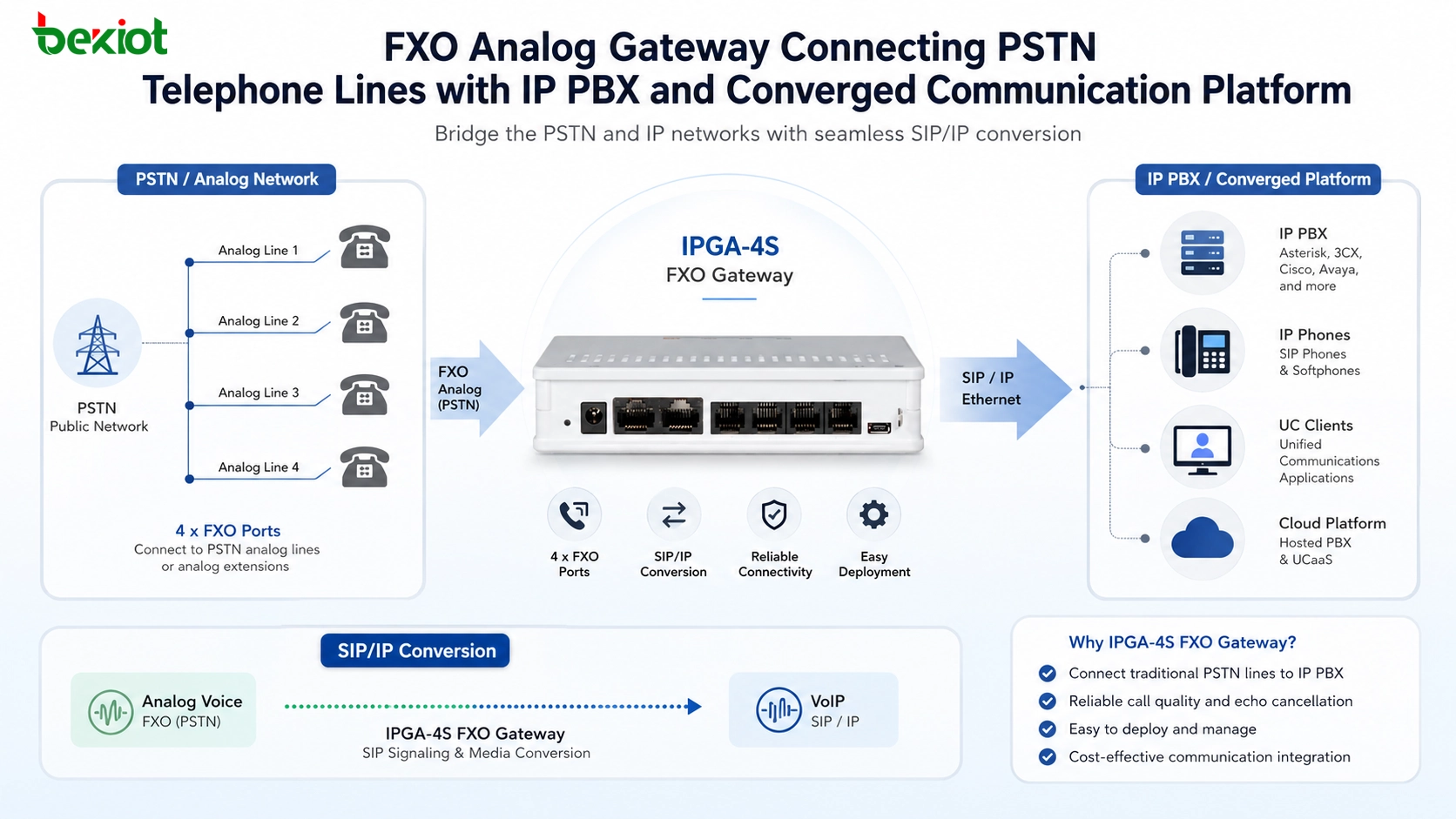

FXOゲートウェイは、アナログ電話回線とIP通信プラットフォームの間に配置されます。一方は通信事業者のアナログ回線へ接続し、もう一方はSIPサーバー、IP PBX、ソフトスイッチ、融合通信システムへ登録または接続します。ゲートウェイはアナログ音声と信号をSIP/RTPトラフィックへ変換し、内部IP内線が外部へ発信・着信できるようにします。
FXO接続を計画する際は、必要な外線数を数え、ポート数が合うゲートウェイを選定します。例えば4ポートFXOゲートウェイは4本のアナログ電話回線を接続できます。小規模拠点では十分な場合があります。より大きな導入ではFXOの拡張が難しくなるため、E1またはIMS/SIPを検討する必要があります。
FXO計画では、発信者番号表示、回線極性、話中音検出、インピーダンス整合、ダイヤルプランルーティング、緊急通話ルール、フェイルオーバー動作も考慮します。これらは通話の正常切断、入電番号の表示、事業者アナログ回線との適合性に影響します。
デジタルトランクで外部通話を拡張する
E1デジタルトランク接続は、高い同時通話数に対して多数の独立したアナログ回線を用意しなければならない問題を解決します。各通話経路に物理アナログ回線を割り当てるのではなく、E1はデジタル時分割伝送を使います。一つのE1インターフェースには32タイムスロットがあり、一般的な電話トランク用途では通常30同時音声チャネルを提供し、残りは実装に応じて同期と信号に使われます。
これは中規模・大規模プロジェクトにとって大きな利点です。E1接続により、組織はアナログ回線よりはるかに少ない物理回線で多くの同時通話を支えられます。事業者側の光ファイバーやデジタル伝送と組み合わせることで、E1は安定した集中型電話接続を提供し、機器室の配線も管理しやすくします。
E1デジタルトランクは、高い通話同時性、統一外部電話番号、集中型の着信・発信ルーティング、安定した音声接続が必要な拠点に適しています。企業本社、大規模工場、指令センター、病院、キャンパス、ホテル、交通施設、多数の公衆電話を同時に扱う組織などが例です。
E1の信号方式と容量を計画する
E1トランクゲートウェイは、事業者のE1デジタルトランクを融合通信システムへ接続します。ゲートウェイはE1音声チャネルと信号をIPプラットフォーム向けのSIP音声チャネルへ変換します。実際の導入では、E1トランクがISDN-PRIやSS7などの信号方式を使うことがあり、これは事業者と地域ネットワーク設計に依存します。
E1ゲートウェイを選ぶ際、技術者は三つの点を確認します。第一はポート数です。一つのE1ポートは通常最大30音声チャネルに対応するため、ポート数は予想同時通話数に合わせます。第二は信号方式です。ゲートウェイは事業者が提供する方式に対応する必要があります。第三は番号とルーティング設計です。入電番号マッピング、発信ルート選択、発信者番号処理、緊急通話ルーティングに対応する必要があります。
E1は高い同時通話能力を提供しますが、全体コストは小規模アナログ接続より高くなることがあります。回線サービス、ゲートウェイ機器、事業者調整、信号設定には専門的な計画が必要です。そのため、E1は通話量が十分にあり、デジタルトランクを正当化できるプロジェクトに適しています。
音声接続をIPネットワークへ移行する
IMS/SIPトランク接続は、専用音声回線からIPベースの通信事業者サービスへ移行する大きな流れを反映しています。従来のFXO回線やE1トランクは通常、専用の物理回線を必要とします。組織がIPインフラとブロードバンドネットワークへ移行している場合、これは導入コストを増やす要因になります。
IMSはSIPをセッション制御プロトコルとして使用します。多くの融合通信システムはすでにSIPベースであるため、IMS/SIPトランクは従来の回線接続より自然に通信事業者の音声サービスをIP PBX、ソフトスイッチ、通信プラットフォームへ接続できます。高い同時通話数、集中ルーティング、柔軟な番号管理、より豊富なサービス機能をサポートできます。
ブロードバンド接続が年々改善するにつれ、IPネットワークはより多くのリアルタイム音声と映像トラフィックを運べるようになっています。拡張可能な外部音声接続を必要とする組織にとって、IMS/SIPトランクはアナログまたはE1の物理回線依存を減らし、音声サービスを現代のIP通信アーキテクチャへ統合しやすくします。
通常SBCが必要になる理由

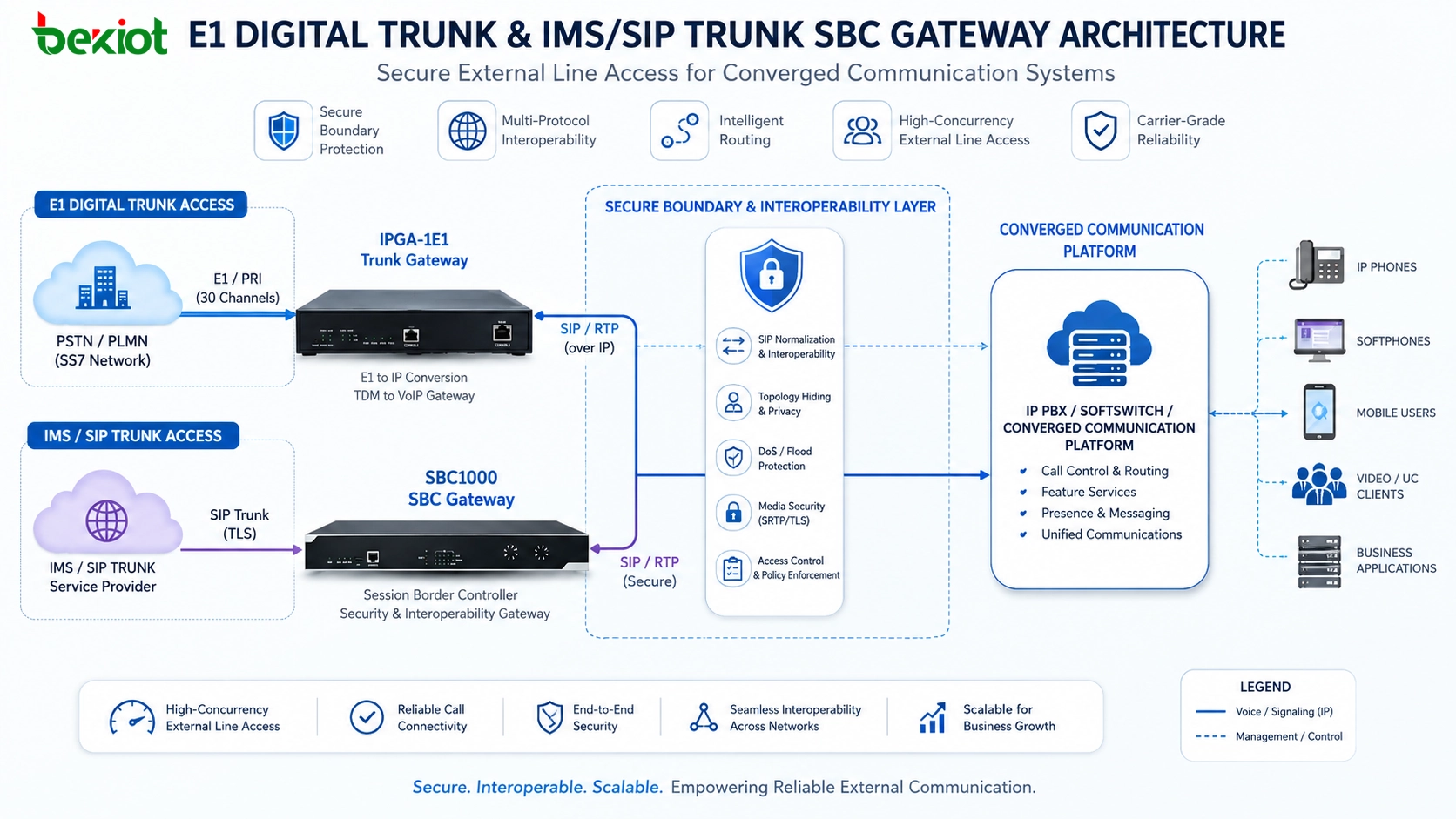

IMS/SIPトランクはIP通信に適していますが、常に直接接続が推奨されるわけではありません。多くのプロジェクトでは、IMS/SIPトランクと融合通信システムの間にSession Border Controller、つまりSBCを配置します。SBCはセキュリティ、相互接続、ルーティング、メディア制御の境界として機能します。
SBCは内部通信システムを外部SIP露出から保護します。NAT越え、SIP正規化、トポロジー秘匿、アクセス制御、コーデック交渉、メディア固定、通話受付制御、フェイルオーバールーティングを支援します。また、事業者IMSネットワークと企業通信プラットフォームのSIP動作、コーデック方針、伝送設定が異なる場合に互換性を高めます。
実務上、SBCはIMS/SIPトランク接続をより安全で制御しやすくします。事業者ネットワークと企業通信ネットワークの間に専門的なエッジを設け、安定した通話動作を維持しながら、セキュリティと相互接続リスクを低減します。
プロジェクトに合う方式を選ぶ
適切な接続方式は、プロジェクトの規模と目的によって決まります。FXOアナログ接続は、電話回線数が少なく外部通話の同時性が低い場面に適しています。少数の公衆電話経路だけが必要な場合、導入しやすく費用対効果があります。
E1デジタルトランクは、より高い同時通話需要があるプロジェクトに適しています。E1インターフェースごとに最大30音声チャネルを提供でき、統一外部番号にも対応できます。集中型の公衆電話サービスと安定した多チャネル着信・発信が必要な組織に向いています。
IMS/SIPトランクは、IP志向の組織、大規模同時通話、豊富なサービス機能、現代的な事業者統合に適しています。特に、独立した物理音声回線への依存を減らし、ブロードバンドまたは事業者IPネットワーク上で外部音声接続を構築したい場合に有効です。多くの専門設計では、IMS/SIP接続はSBCと組み合わせるべきです。
無線ゲートウェイ接続について
FXO、E1、IMS/SIPトランク以外に、移動体SIMカードを備えた無線ゲートウェイで電話網に接続するシステムもあります。この方式は、特別な一時利用、遠隔地、緊急バックアップ、固定電話回線が利用できない場所で役立つ場合があります。
ただし、これは通常、企業の外線接続の主流ではありません。SIMカード管理はより厳しい方針や運用制限を受けることが多く、大規模または長期利用ではコンプライアンス、安定性、管理上の課題が生じます。そのため、無線ゲートウェイ接続は一般的な融合通信導入ではなく、特殊なケースに限定されます。
通話ルーティングアーキテクチャの設計
外部接続方式を選んだら、次は通話ルーティング設計です。融合通信システムは、内部内線が外線をどう使うか、どの部門が外線発信できるか、着信をどう分配するか、IVR、リンググループ、指令員、録音サーバー、緊急コンソールへ送るか、フェイルオーバーをどう動かすかを定義する必要があります。
FXO接続では、ルーティングは通常、利用可能なアナログポートと回線グループに基づきます。E1接続では、トランクグループ、DID番号、発信者番号ルール、部門ポリシーに基づけます。IMS/SIP接続では、SBCが複数トランク、事業者フェイルオーバー、番号書き換え、コーデック制御を支援する場合、さらに柔軟に設計できます。
ミッションクリティカルな環境では、緊急通話を慎重に計画する必要があります。システムは、緊急発信でどのトランクを使うか、発信者識別をどう表示するか、主トランクが故障した場合に何が起こるかを定義すべきです。外線接続はコストや容量だけでなく、安全と事業継続計画の一部です。
セキュリティと信頼性の考慮
外部電話接続は、通信システムが外部ネットワークとつながるためリスクを伴います。アナログとE1では、主なリスクは回線安定性、物理接続、不正利用防止、通話ルーティング制御です。IMS/SIPでは、SIPトラフィックがIPネットワークを通るため、サイバーセキュリティがより重要になります。
セキュリティ計画には、強力なSIP認証、IP許可リスト、対応可能な場合の伝送セキュリティ、SBCによるトポロジー秘匿、スキャン対策、通話レート制限、通話料金詐欺対策、明確なルーティング権限を含めるべきです。録音、ログ、アラーム通知、通話明細も異常行動の監視に役立ちます。
信頼性計画には、ゲートウェイ冗長化、バックアップトランク、電源保護、ネットワーク監視、事業者SLA確認、フェイルオーバールーティングを含めます。大規模プロジェクトでは、外部音声接続を単一路径に依存させるべきではありません。地域の事業者リソースと予算に応じて、IMS/SIPを主トランク、E1またはFXOをバックアップにする混合設計も可能です。
推奨される導入フレームワーク
実用的な導入は要件調査から始めるべきです。プロジェクトチームは、ユーザー数、予想外線同時通話数、着信量、発信量、公衆番号要件、既存事業者リソース、緊急通話要件、将来拡張計画を確認します。
第二段階はゲートウェイ選定です。小規模拠点ではFXOゲートウェイでアナログ回線を接続できます。中・大規模拠点では、事業者がデジタルトランクを提供する場合にE1トランクゲートウェイを使用できます。IP志向のプロジェクトでは、IMS/SIPトランク接続にSBC保護を組み合わせ、セキュリティ、互換性、ルーティング制御を高めます。
第三段階は統合テストです。正式運用前に、着信、発信、発信者番号、話中音による切断、コーデック互換性、DTMF伝送、通話転送、通話録音、ルーティングフェイルオーバー、緊急通話動作、長時間通話の安定性を確認します。
最後は運用保守計画です。管理者はゲートウェイ状態、トランク可用性、SIP登録、通話失敗率、同時チャネル使用率、パケットロス、ジッター、異常な外線発信を監視する必要があります。これにより通信を安定させ、停止時間を減らせます。
まとめ
融合通信システムが外部電話サービスへ接続する主な方式は三つあります。FXOアナログトランク、E1デジタルトランク、IMS/SIPトランクです。FXOは少数外線と低い同時通話数に適します。E1は高い同時通話数と統一番号に適します。IMS/SIPは現代的なIPベースの事業者接続、大規模サービス統合、より豊富な通信機能に適します。
最適な選択は実際のプロジェクトによって異なります。小規模オフィスや支店では数本のアナログ回線だけで足りる場合があります。大規模企業、キャンパス、指令センターではE1デジタルトランクが必要になることがあります。現代のIPベース通信システムでは、ネットワーク境界にSBCを配置したIMS/SIPトランクが好まれる場合があります。
成功する外線接続設計では、コスト、容量、セキュリティ、互換性、事業者リソース、将来拡張をバランスさせる必要があります。適切なゲートウェイアーキテクチャにより、融合通信プラットフォームは内部SIPユーザー、指令コンソール、緊急端末、公衆電話網を一つの安定して管理可能な通信システムへ接続できます。
よくある質問
融合通信システムの主な外部電話接続方式は何ですか？
主な方式は、FXOアナログトランク接続、E1デジタルトランク接続、IMS/SIPトランク接続です。FXOは小容量アナログ回線、E1は高同時性デジタルトランク、IMS/SIPはIPベースの事業者音声接続に適しています。
FXOアナログ接続はいつ使うべきですか？
システムが少数の外部電話回線だけを必要とする場合に適しています。低い同時通話数では導入しやすく費用対効果がありますが、数十または数百の外部通話チャネルには適していません。
一つのE1トランクは何通話をサポートできますか？
一般的なE1トランクは32タイムスロットを持ち、通常の電話用途では30同時音声通話をサポートします。E1トランクゲートウェイを選定する前に、事業者がISDN-PRI、SS7、または別の信号方式を使うかも確認する必要があります。
IMS/SIPトランクでSBCが重要な理由は何ですか？
SBCは外部IMS/SIPトランクサービスへ接続する際に内部通信システムを保護します。SIPセキュリティ、NAT越え、コーデック交渉、SIP正規化、ルーティング制御、トポロジー秘匿、事業者ネットワークと企業プラットフォームの互換性を支援できます。
無線SIMゲートウェイを外線として使えますか？
一時接続、緊急バックアップ、固定回線のない遠隔地などの特殊なケースでは使用できます。ただし、SIMカード管理と運用制限が厳しいため、通常は企業向け外部電話接続の主方式にはなりません。
