単一プラントでの防爆電話管理は通常、簡単です。フィールド電話はローカルの電話システムに接続され、制御室が日常の生産通話や緊急通信を処理します。

同じ企業が複数の製油所、化学プラント、鉱山、タンクファーム、発電施設、または遠隔地の産業サイトを運営する場合、状況はより複雑になります。あるプラントはすでにSIP防爆電話を使用しているかもしれませんが、別のプラントはアナログフィールド配線に依存しており、3番目のサイトは独自のレガシーPBXと独立したディスパッチシステムを持つ場合があります。

各システムは単独で完全に機能します。困難が生じるのは、本社が特定のフィールド拠点に連絡したり、インシデント中に複数のプラントを調整したり、録音を確認したり、サイト間で通信権限を管理したりする必要がある場合です。その時点で、個別の電話システムは単なる技術的問題ではなく、運用上の問題になります。

実用的なマルチサイト設計では、すべての電話を交換したり、1台の中央サーバーに直接登録したりする必要はありません。主なタスクは、共通の番号計画、ルーティング、ディスパッチ、ネットワークフレームワークを確立し、各プラントが自らのローカル通信を引き続き処理できるようにすることです。

プラントごとに独立した電話システムが管理困難になる理由

大規模な産業通信ネットワークは一度に構築されることはめったにありません。プラントは拡張され、制御室はアップグレードされ、新しい生産ラインが追加され、通信機器は段階的に交換されます。時間の経過とともに、異なるサイトは自然に異なるテクノロジーを持つことになります。

典型的なグループでは、あるプラントにSIP電話とIP PBX、別のプラントにアナログ防爆電話、3番目のプラントに従来の電話交換機がある場合があります。一部のサイトでは、独立したPA、録音、またはディスパッチシステムを運用している場合もあります。

集中ディスパッチは、既存のプラントシステムの上に共通の通信レイヤーを作成することでこれらの問題を解決します。これは、すべての日常的な生産通話を本社が処理しなければならないことを意味するものではありません。

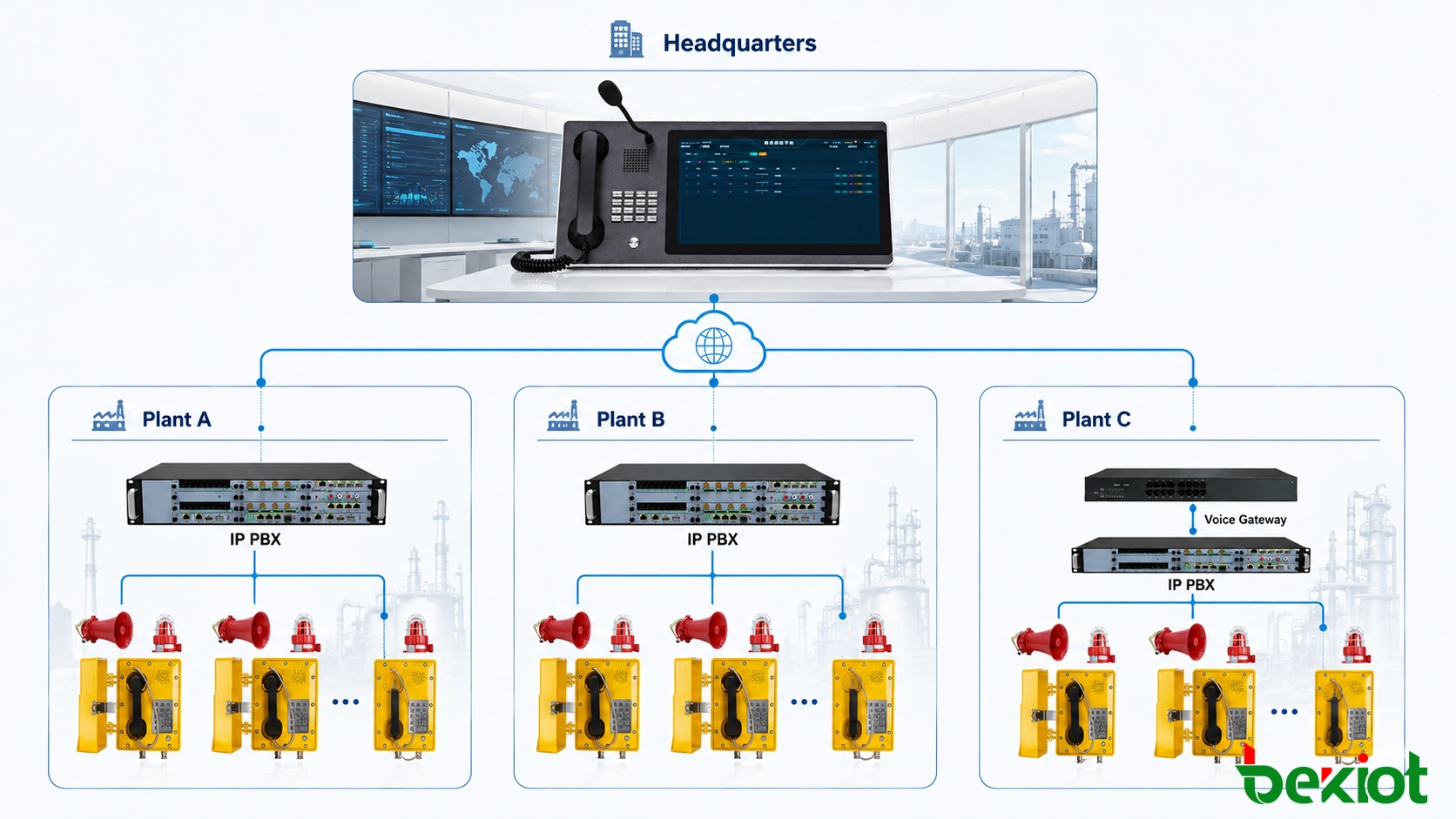

マルチサイトディスパッチアーキテクチャの構造化方法

本社、プラントレベルの通信、フィールド端末を別々のレイヤーとして扱うと、マルチサイト産業通信システムは管理しやすくなります。

本社または地域管制センターは通常、メインの指令・ディスパッチプラットフォーム、ディスパッチャーコンソール、録音リソース、およびサイト間通信に必要なルーティング機能をホストします。

各生産施設は、独自のローカル電話サービスに必要な機器を保持します。既にインストールされているものに応じて、IP PBX、SIPサーバー、従来型PBX、またはボイスゲートウェイと既存電話交換機の組み合わせである場合があります。

その後、サイトは企業の既存IPインフラストラクチャを介して相互接続されます。ルーティング、セキュリティ、容量、音声品質が要求されるトラフィックに適している限り、プライベートWAN、キャリア回線、VPN、SD-WAN、または他の管理IP接続を使用できます。

本社がサイト間調整を担当

システムが相互接続されると、本社のディスパッチャーは複数の無関係な電話プラットフォームにログインする必要がなくなります。共通のディスパッチインターフェースから、プラント、部門、制御室、または許可されたフィールド端末を選択できます。

複数の施設にわたるイベントの場合、中央ディスパッチャーは関連する制御室や当直ポジションを同じ通信プロセスに組み込むことができ、複数の個別の電話で情報を中継する必要がなくなります。

プラントは自らの生産通話を引き続き処理

ローカル通信は依然として重要です。フィールド要員、プラントオペレーター、ローカル制御室間の日常的な通話は本社を経由する必要はありません。プラントでのローカル通話処理を維持することで、不要なWANトラフィックも削減され、日常業務が簡素化されます。

関連製品：Becke 指令・ディスパッチシステム

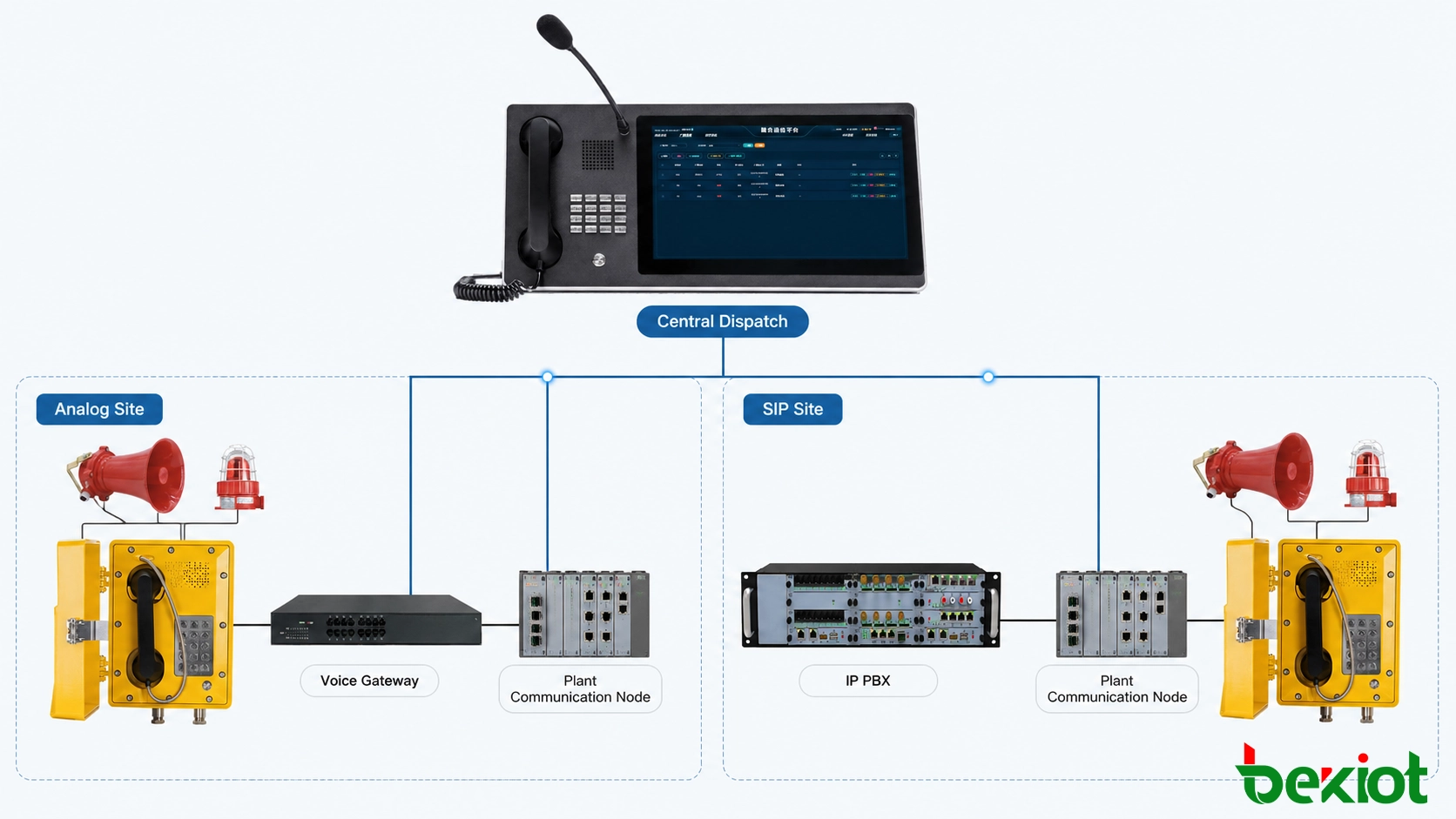

異なる既存電話システムの接続方法

ブラウンフィールドプロジェクトにおける主な課題は、通常、中央ディスパッチソフトウェアではなく、異なるプラントで既に運用されている多様な通信システムです。

すべてのサイトに同時に同じハードウェアを強制しようとすると、建設作業、試運転リスク、ダウンタイムが増加する可能性があります。段階的な統合が通常より実用的です。

すでにSIP防爆電話を使用しているサイト

すでにSIPフィールド電話を使用しているプラントは、既存の産業用ネットワークとローカルIP PBXを維持できます。プラント電話システムは、通常SIPベースのルーティングを介して中央ディスパッチプラットフォームと相互接続されます。

フィールド端末はローカル管理下に置かれたままですが、本社はサイト全体で許可された内線やディスパッチポジションに到達できるようになります。

アナログ防爆電話を備えたプラント

多くの製油所、化学プラント、鉱山、ユーティリティ施設には、依然としてフィールド拠点に通じる銅線電話ペアがあります。それらのケーブルがまだ使用可能であれば、集中ディスパッチをサポートするためだけに交換しても実質的なメリットはほとんどありません。

電話室にFXSボイスゲートウェイを設置し、既存のアナログ内線をIP通信環境に取り込むことができます。フィールド電話と銅線ペアはそのままに、中央側がSIP接続を獲得します。

このアプローチは、フィールドケーブリングが稼働中のプロセスエリアを通過しており、新規建設が高コストまたは妨害的となる場合に特に有用です。

依然としてレガシーPBXに依存するプラント

従来型PBXは、既存プラント内で数百のオフィス、制御室、産業用内線をサポートしている場合があります。新しいディスパッチプラットフォームを導入するためだけにそれを撤去することは、価値よりもリスクを生み出す可能性があります。

適切なインターフェースが利用可能な場合、既存の交換機は引き続きサービスを維持し、SIPトランク、FXO、E1、または他のサポートされたインターフェースを介して新しいシステムと相互接続できます。フィールド機器は通常の交換サイクルの一部として段階的にアップグレードできます。

番号計画、権限、ディスパッチワークフローはハードウェアと同様に重要

技術的に接続されたシステムでも、各サイトが無関係な番号計画を維持している場合、運用は困難なままです。

統合前に、既存の内線について重複番号、ローカルショートコード、緊急内線、予約範囲を確認する必要があります。一部の組織は元のプラント番号を維持しサイトプレフィックスを追加しますが、他の組織は各施設に個別の番号範囲を割り当てます。

普遍的な番号形式は存在しません。重要なのは、ディスパッチャーがサイトと宛先を迅速に識別でき、将来のプラントや生産エリアのために十分な番号スペースが残されていることです。

ディスパッチ権限は運用責任に従うべき

中央ディスパッチャーは必ずしもすべてのオフィス電話やワークショップ内線にアクセスする必要はありません。本社はプラント制御室、緊急ポイント、主要フィールド電話、およびグループレベルの調整に必要なその他のポジションに制限できます。

プラントディスパッチャーは、ローカルの生産内線へのより広いアクセスを保持できます。権限はさらに部門、プロセスエリア、またはユーザーロールによって分割することもできます。

フィールド通話はより大規模な対応ワークフローの一部になり得る

オペレーターが防爆電話から異常状態を報告した場合、ローカル制御室はまず場所と状況を確認できます。より広範なサポートが必要な場合、本社または別の施設を通話に追加するか、同じディスパッチ環境を介して連絡できます。

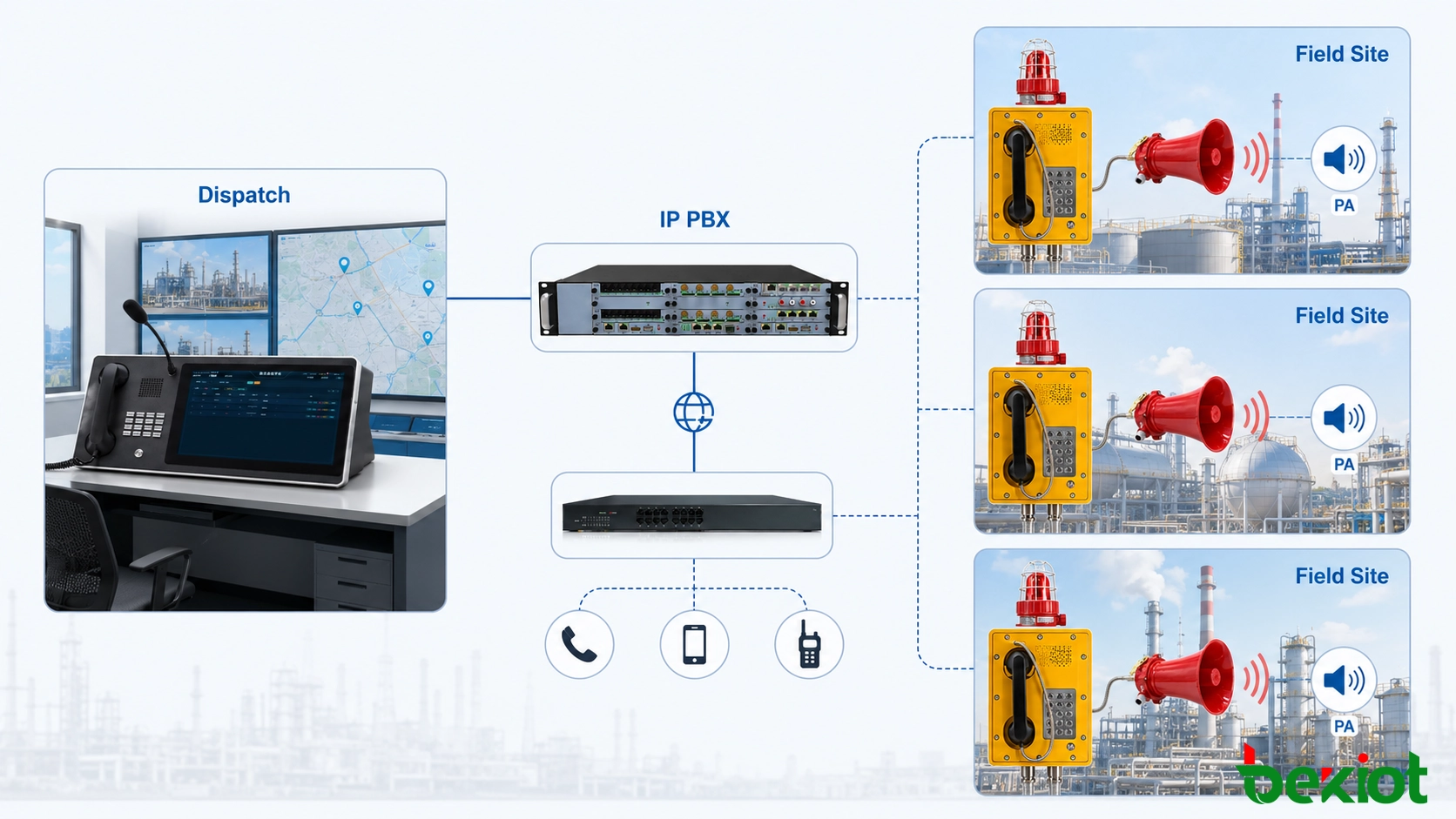

プラントがすでにIPまたはSIPベースのPAシステムを備えている場合、ディスパッチャーはイベント確認後に関連する生産ゾーンに放送を発行することもできます。放送範囲はサイトの運用手順に従うべきであり、緊急計画で特に要求されない限り、フィールド通話が自動的にプラント全体の放送をトリガーするべきではありません。

運用通話と緊急通話は、サイトポリシーに従って録音することもできます。中央ユーザーとローカルユーザーには、再生とインシデントレビューに対して異なる権限を付与できます。

WAN品質とSIPメディアルーティングは注意深いテストが必要

あるプラントLAN内で正しく動作するSIP電話でも、ファイアウォール、ルーター、VPN、キャリアネットワークを越えると呼び出し動作が異なる場合があります。

登録は音声の動作を保証しない

SIPシグナリングは登録と通話設定を処理し、RTPは通常実際の音声を伝送します。そのため、メディアパスがブロックされていても、電話は正しく鳴り応答することがあります。

一方向音声や音声なしの問題では、内線アカウントを繰り返し変更するよりも、RTPポート、NAT動作、ファイアウォールルール、ACL、および2サイト間のルーティングを確認する方が通常は有用です。

音声品質は現実的なネットワーク負荷の下でも確認すべきです。パケットロス、ジッター、過度の遅延は、通話が接続されていても途切れや遅延のある音声を生じさせる可能性があります。

産業用WANリンクはしばしばCCTV、生産データ、オフィストラフィック、リモートアクセス、その他のサービスを同時に伝送します。したがって、複数のサイトが同時に音声トラフィックを持つ可能性がある場合、QoSと容量計画が重要になります。

ローカル通信はWAN障害で消えるべきではない

中央プラットフォームはサイト間調整に有用ですが、プラントは本社への接続が失敗したという理由だけで内部通信をすべて失うべきではありません。

集中ディスパッチとローカルプラント通信は異なる2つの問題を解決します。前者はサイト間調整を提供し、後者は生産継続性をサポートします。

サイトの重要性に応じて、設計にはローカルPBXまたはSIPノード、UPSバックアップ、冗長サーバー、または代替ネットワークパスを含めることができます。冗長性のレベルは、すべてのプロジェクトに同一に適用するのではなく、施設の運用要件に従うべきです。

マルチサイト防爆電話システムの試運転方法

本社から1台のフィールド電話への正常な通話だけでは、マルチサイトシステムを検証するには不十分です。試運転は、オペレーターが使用すると予想される実際の通信パスをカバーする必要があります。

サードパーティ製SIPデバイスは、試運転中に特に注意を払う価値があります。2つの製品が両方ともSIPをサポートしていても、優先度、ページング、GPIO、通話制御、またはベンダー固有のディスパッチ機能の処理が異なる場合があります。

したがって、テストは製品データシートのプロトコルラベルにのみ依存するのではなく、オペレーターが実際に使用する機能に従うべきです。

結論

マルチサイト防爆電話管理の難しい部分は、電話自体であることはめったにありません。本当の作業は、異なる時期に建設されたプラント間での番号計画、ルーティング、権限、レガシーインターフェース、ネットワーク動作を整理することです。

優れたシステムは、すべての工場が同一のハードウェアを使用することを必要としません。必要なのは、ローカルプラント通信とグループレベルのディスパッチとの間の明確な境界と、既に稼働中のシステム間でテストされたインターフェースです。

Becke Telecomは、新規設置およびブラウンフィールドアップグレード向けに、防爆電話および産業用電話、ボイスゲートウェイ、通信プラットフォーム、指令・ディスパッチ機器を提供します。システム統合は、既存の通信インフラを完全に交換することを要求するのではなく、各サイトにすでに存在するケーブリング、PBX、IPネットワーク、運用責任に基づいて計画できます。

よくある質問

すべてのプラントが同じIP PBXを使用する必要がありますか？

いいえ。異なるプラントは、システムが互換性のある相互接続とルーティングを提供する限り、独自のローカルPBXまたはSIPサーバーを保持できます。大規模な産業グループには分散設計がより実用的な場合が多くあります。

異なるメーカーの防爆電話を集中ディスパッチできますか？

互換性のあるSIPまたはアナログインターフェースが利用可能な場合、基本的な音声相互運用性はしばしば可能です。優先制御、グループ通話、アラームポップアップ、GPIO制御、ページングなどの高度な機能は個別にテストする必要があります。

本社はプロセスエリア内の特定の防爆電話にかけられますか？

はい。ただし、番号が2つのシステム間でルーティング可能であり、ディスパッチャーがその内線へのアクセス権限を持っていることが条件です。一部の組織は、本社からの直接アクセスを選択された緊急または運用端末に意図的に制限しています。

フィールド電話を交換せずに既存のアナログ電話ネットワークを追加できますか？

多くの場合、可能です。FXSゲートウェイは、既存のアナログフィールド内線をIPベースの通信システムに接続でき、使用可能なフィールドケーブリングと電話はそのままサービスを継続できます。

新しいプラントを既存のマルチサイトディスパッチネットワークに追加するにはどうすればよいですか？

元の番号計画とルーティング計画が追加サイト用に容量を確保していた場合、新しいプラントには通常、独自の番号範囲が割り当てられ、既存のサイト間通信フレームワークを介して接続できます。これが、最初のマルチサイト番号計画を作成する際に将来の拡張を考慮すべき理由の1つです。

録音は集中化すべきか、各プラントに保持すべきですか？

どちらのモデルも使用可能です。集中録音はグループレベルのアクセスとインシデントレビューを簡素化し、ローカル録音はプラント固有の保存要件やネットワーク要件により適している場合があります。大規模な導入では、決定は帯域幅、ストレージ、アクセス権限、および組織の運用ポリシーに基づくことがよくあります。
