石油化学プラント、天然ガス施設、コークス工場、冶金現場、鉱山、地下公共トンネルなどでは、緊急通報が数秒以内に行われる必要があることがよくあります。ガス漏れ、機器故障、火災、人身事故の際、現場作業者は電話番号を探して一桁ずつ入力する手間をかけるべきではありません。

これは高騒音エリア、夜間点検時、またはオペレーターが保護手袋を着用している場合に特に重要になります。そのため、多くの産業用防爆電話機には、制御室、指令センター、当直所に直接接続する緊急ボタン、短縮ダイヤルボタン、ホットライン機能が備わっています。

ワンタッチ通話の設定は比較的簡単です。しかし、信頼性の高い緊急通信システムを構築するには、適切な通話ルーティング、バックアップ応答先、位置特定、録音、他の通信システムとの連携も必要です。

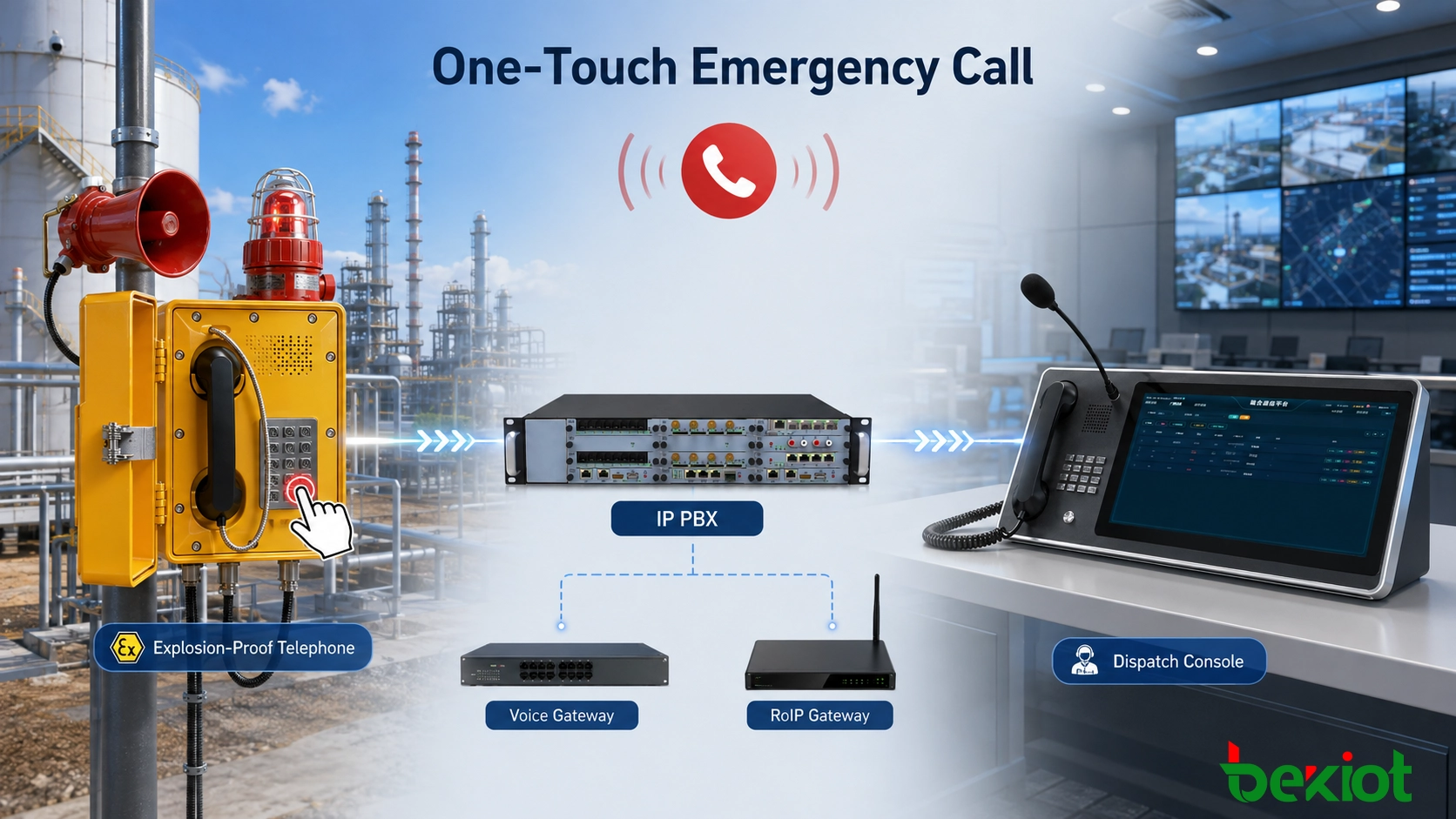

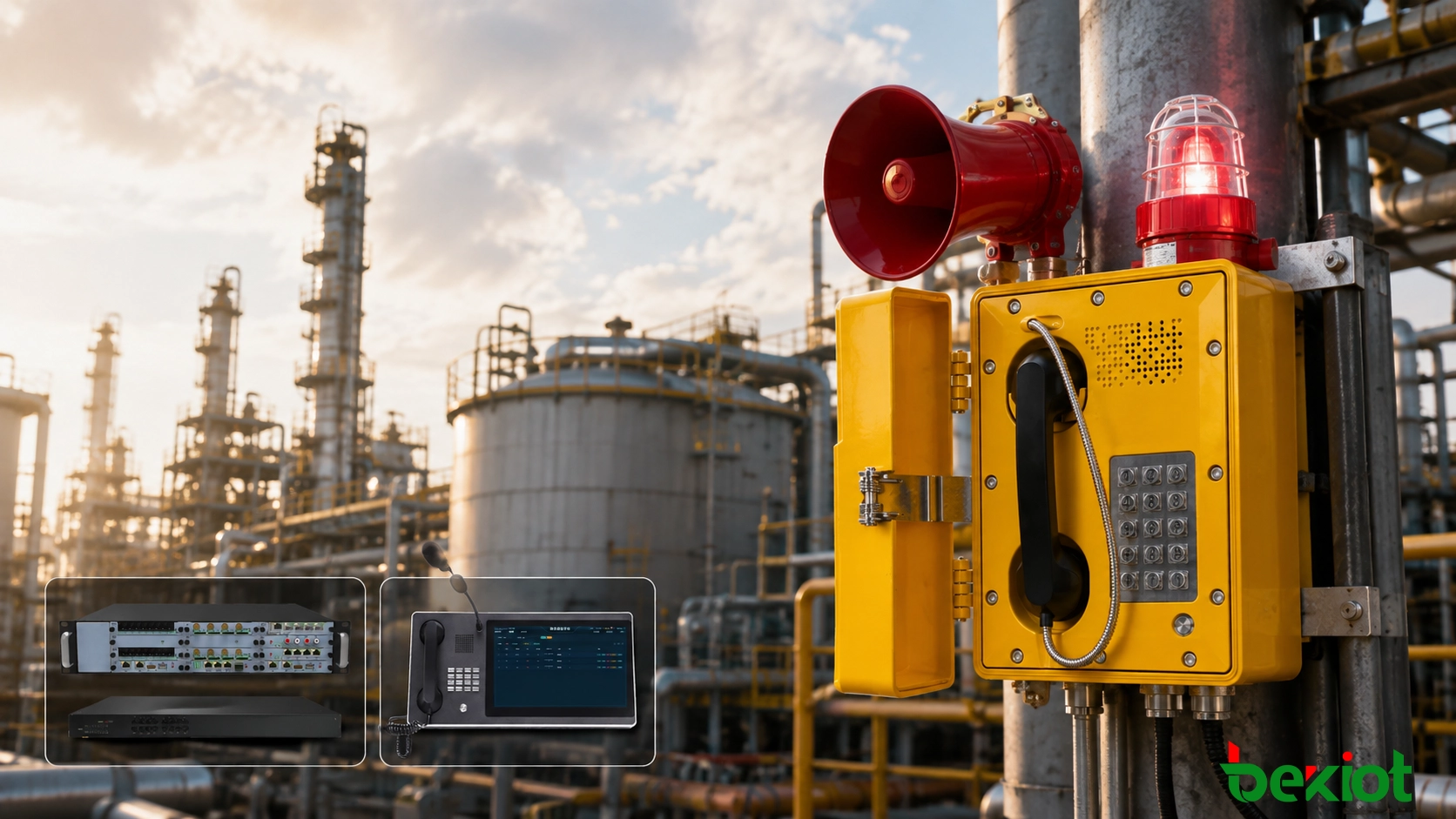

防爆電話機におけるワンタッチ緊急通報の仕組み

タンクヤードに設置されたSIP防爆電話機を例に考えます。この電話機には内線6201が割り当てられ、緊急指令センターは内線8000を使用します。試運転時に、8000が緊急ボタン、SOSボタン、または専用の短縮ダイヤルキーにプログラムされます。

現場オペレーターがボタンを押すと、電話機は自動的にIP PBXまたはSIPサーバーへの発信を開始します。通信プラットフォームは内線8000用に設定されたルーティングルールを適用し、指令コンソール、当直席、または指令グループに通話を配信します。

オペレーターから見ると、全操作は単一のボタンを押すだけです。舞台裏では、システムが宛先番号を処理し、通話ルートを選択し、適切なワークステーションを鳴らし、音声セッションを確立します。

指令プラットフォームは内線6201に「タンクヤード防爆電話03」のような意味のある機器名を関連付けることもできます。緊急通報が指令席に届くと、オペレーターは内線番号だけでなく、設置エリアを即座に確認できます。

これは、数十台、場合によっては数百台の固定電話が同じ通信プラットフォームに接続されている大規模な産業施設で特に役立ちます。着信時に発信元を特定することで、インシデントの場所を確認する時間が短縮されます。

関連製品： EX-BH621 防爆SIP電話機

ワンタッチ緊急通報を実装する3つの一般的な方法

「ワンタッチ通話」という用語は、必ずしも同じ操作方法を指すわけではありません。専用のSOSボタンを使用するプロジェクトもあれば、受話器を上げると自動発信するもの、複数のオペレーターが同じ緊急番号に対応できるように指令グループを使用するものもあります。

専用緊急ボタン

専用の緊急、SOS、またはコールキーは最も一般的な実装の1つです。ユーザーが完全な電話番号を入力する必要がないように、固定の宛先番号がボタンにプログラムされます。

例えば、緊急キーに内線8000を割り当てることができます。ボタンを押すと即座に指令センターに発信されます。

この設計は、フルテンキーを備えた防爆電話機にも、少数のファンクションキーのみを持つ簡易型緊急電話機にも使用できます。産業用設備では、緊急ボタンは通常、識別しやすく、通常の通話機能から明確に分離されている必要があります。

オフフックホットライン通話

一部の現場ポジションは単一の制御室とのみ通信します。このような場所では、緊急ボタンさえ不要な場合があります。受話器を上げると自動的に定義済みの宛先に発信するようにシステムを構成できます。この機能は一般にホットラインまたは自動ダイヤルと呼ばれます。

例えば、ガスバルブステーションに設置された電話は、常にユーティリティ制御室に連絡する必要があるかもしれません。オペレーターは受話器を上げるだけで、通話が自動的に行われます。

SIP端末では、ホットラインの宛先は電話機または通信プラットフォームで設定できます。アナログシステムでは、同じロジックをPBXまたはFXS音声ゲートウェイで実装できます。

指令グループとバックアップ応答ポジション

緊急通信の設計では、主指令員が通話に応答できない場合も考慮する必要があります。

複数の指令ポジションを同じ通話グループに割り当てることができます。着信緊急通報は複数のコンソールで同時に鳴るか、システムが最初に主指令ポジションを試し、その後バックアップコンソールまたは当直電話に進むことができます。

夜勤や複数の当直チームで運用するプロジェクトでは、タイムアウト転送を使用することもできます。主ポジションが指定された時間内に応答しない場合、IP PBXは次の通話ルーティングルールを適用します。正確な戦略は、施設の当直手順と選択したプラットフォームの機能に従う必要があります。

SIP防爆電話機をIP PBXおよび指令システムに接続する

多くの新しい石油化学、エネルギー、産業プロジェクトでは、音声通信の基盤としてIPネットワークを使用しています。SIP防爆電話機は産業用イーサネットスイッチに直接接続し、IP PBX、SIPサーバー、または指令プラットフォームに登録できます。

典型的なシステムには、SIP防爆電話機、産業用イーサネットスイッチ、プラントIPネットワーク、IP PBX、1台以上の指令コンソールが含まれます。各現場電話には内線が割り当てられ、工場区域、プロセスユニット、またはプラントエリアに応じて管理できます。

シンプルな番号計画は次のようになります。

• タンクヤード防爆電話03、内線6201；

• ポンプ室防爆電話02、内線6202；

• 積込エリア防爆電話01、内線6203；

• 生産指令センター、緊急内線8000。

3台の現場電話すべてが緊急ボタンの宛先として8000を使用できます。実際に内線8000に応答する指令ポジションは、IP PBXで集中管理できます。当直人員や指令構成の変更は、必ずしも現場電話の再設定を必要としません。

より高度な指令統合を必要とするプロジェクトでは、プラットフォームは各端末の内線番号、機器名、運用エリア、設置場所、関連カメラ、PAゾーンなどの追加情報を維持できます。

番号計画は理想的には設置および試運転前に確定させるべきです。現場展開後に多数の内線を変更すると、指令ラベル、録音検索、その他のシステム関係にも影響を及ぼす可能性があります。

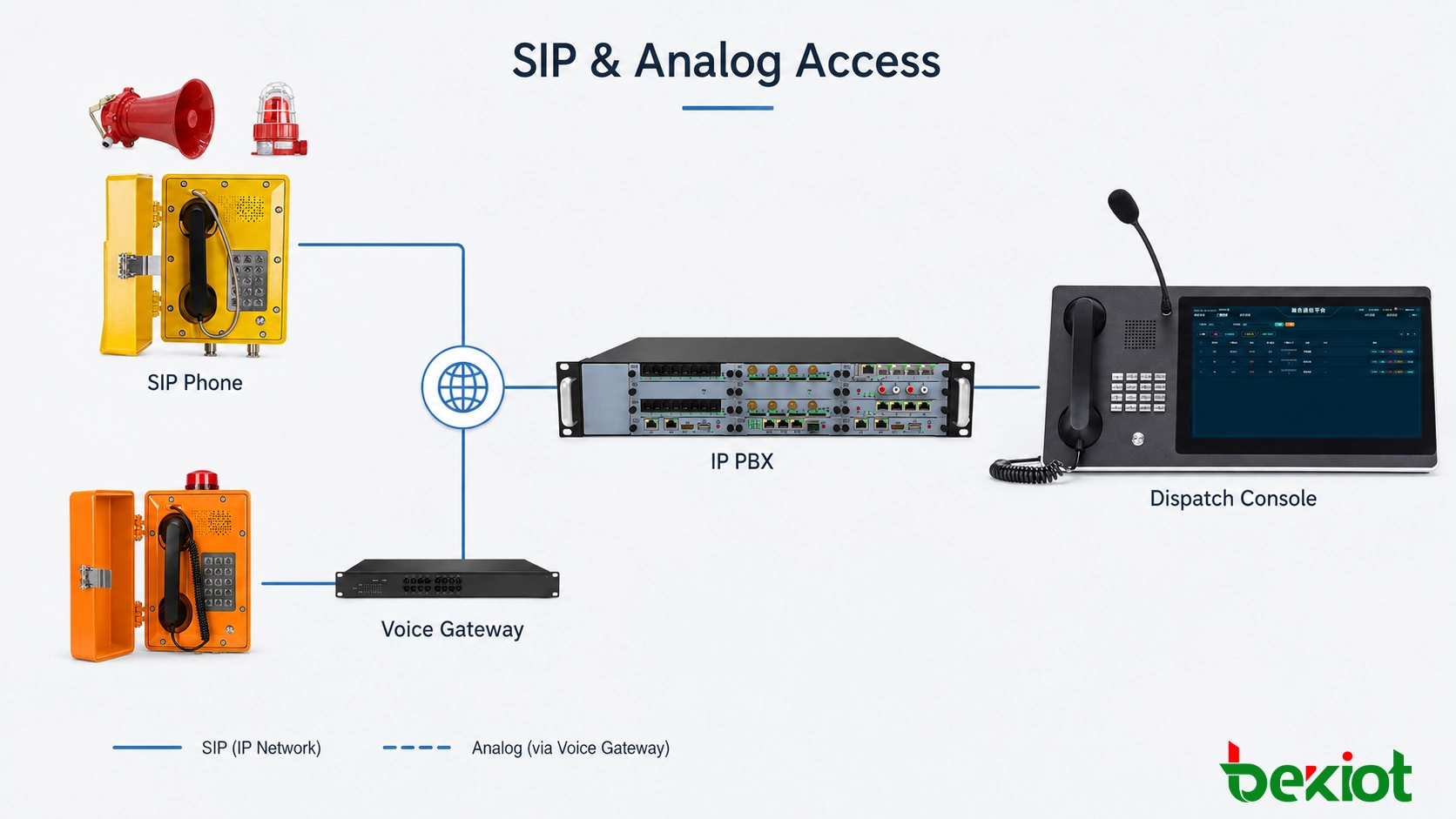

アナログ防爆電話機がワンタッチ通話とIP移行をどのようにサポートできるか

多くの古い化学プラント、製鉄所、エネルギー施設では、依然として2線式アナログ防爆電話機を運用しています。これらのシステムでは、既存のPBXが耐用年数を迎えていても、現場ケーブリングは引き続き使用可能な場合があります。

近代化プロジェクトでは、現場インフラ全体を交換する必要は必ずしもありません。既存のアナログ防爆電話機は、元の2線式ケーブルを介して接続を維持し、FXS音声ゲートウェイで終端し、その後プラントIPネットワークと新しいIP PBXに接続できます。

現場電話が既に短縮ダイヤルをサポートしている場合、緊急番号は電話機自体で生成できます。基本的なオフフックアナログ電話の場合、ホットラインルールはFXSポートまたはIP PBXで設定できます。ゲートウェイが受話器が上げられたことを検出すると、定義済みの制御室番号が自動的に発信されます。

このアプローチは現場レベルでの変更を減らします。既存の電話配線と一部の設置済み端末は引き続き運用可能であり、機器室の交換および指令インフラが先にアップグレードされます。現場機器はその後、メンテナンスサイクル、機器状態、プロジェクト予算に応じて段階的に交換できます。

移行計画を最終決定する前に、既存のケーブリングをテストする必要があります。ケーブルの絶縁、ループ距離、接続箱の状態、古い防爆電話機の動作状態は、過去の図面から推定するのではなく、現地で確認する必要があります。

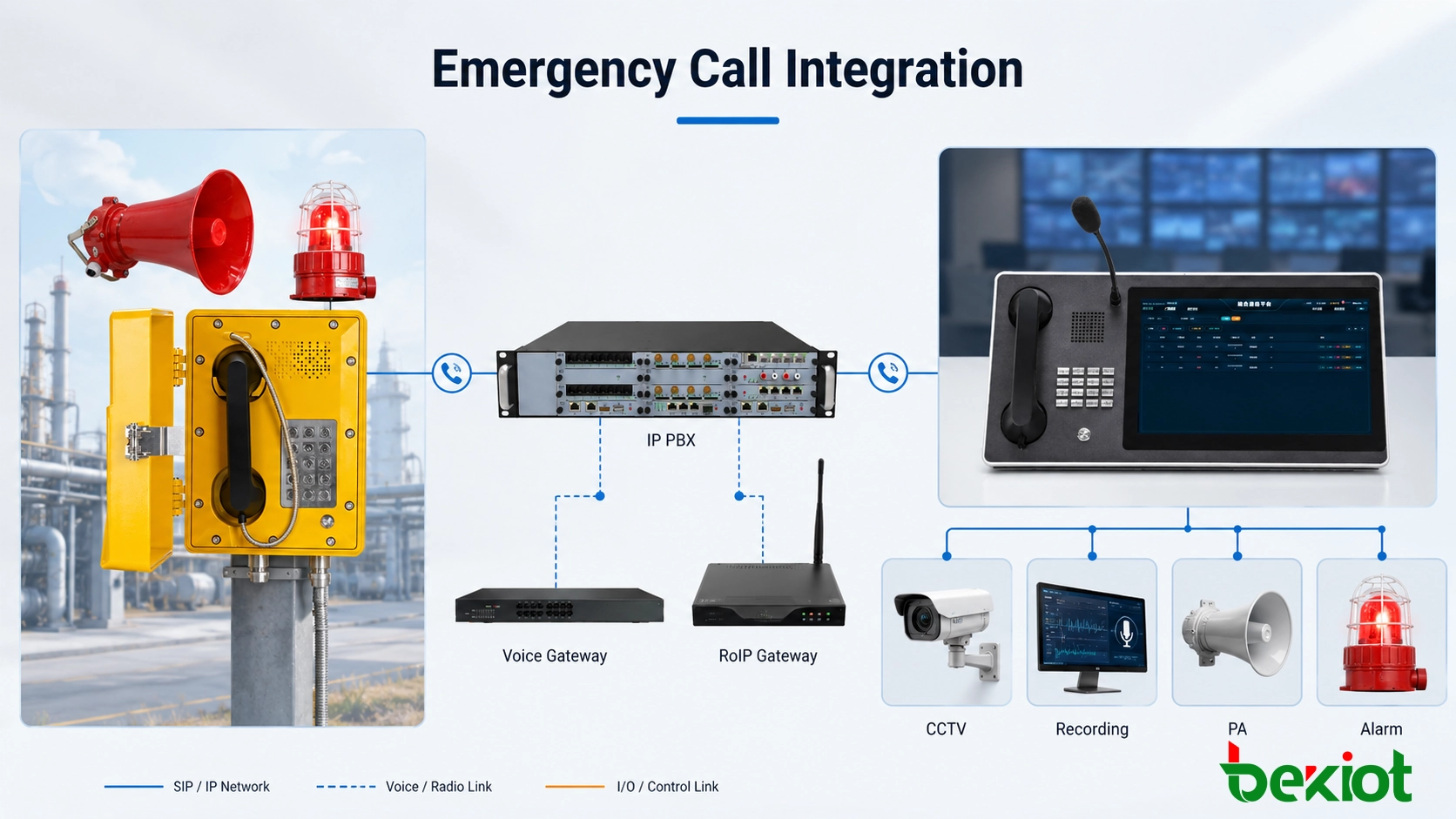

緊急通報と録音、CCTV、PA、音声/視覚アラームの統合

現場からの緊急通報が指令員に届くと、次の作業は多くの場合、インシデントの場所を確認し、何が起こっているかを理解し、他の要員に通知することです。そのため、ワンタッチ通報は他の指令および緊急通信リソースと併用されるのが一般的です。

指令コンソールでの発信者識別

着信番号を受信すると、指令プラットフォームは対応する端末レコードを検索できます。例えば、内線6201からの通話は、「タンクヤード防爆電話03」として、プラントエリアと機器タイプとともに表示できます。

緊急通報は、指令インターフェース上で通常の内部通話とは異なる表示にすることもできます。マップ上の位置、機器ステータス、その他の運用情報は、指令プラットフォームと他のプラントシステムとの統合レベルに依存します。

通話録音

現場からの最初の報告には、インシデントに関する重要な情報が含まれていることがよくあります。IP PBXまたは指令プラットフォームが録音システムに接続されている場合、緊急通報は内線番号、通話グループ、または通信ポリシーに従って録音できます。

録音は、初期の現場報告、通報のタイミング、その後の指令指示を確認するために使用できます。保存期間と再生権限は、施設独自の運用およびセキュリティ要件に従う必要があります。

CCTV統合

タンクヤード、積込ステーション、ポンプ室などのエリアには、多くの場合、既に固定CCTVカメラが設置されています。システム設定時に、関連するカメラを電話内線にマッピングできます。

緊急通報が指令コンソールに届くと、ソフトウェアは発信内線を使用して対応するカメラビューを開くことができます。指令員は現場要員と会話しながら、ビデオで周囲の状況を確認できます。

この機能には、指令プラットフォームとビデオ管理システムとの間のインターフェース、および電話内線とカメラポイント間の設定済み関係が必要です。

公共放送および音声/視覚アラート

現場状況が確認されると、指令員は元の発信者位置を超えて要員に通知する必要がある場合があります。産業用PAシステムを使用して、影響を受けたプロセスユニット、工場区域、または避難エリアに指示を送信できます。

例えば、ガス漏れの報告を受けた後、指令員は関連するPAゾーンを選択し、避難または運用指示を発行できます。事前録音メッセージやテキスト読み上げを使用する場合、メッセージ内容と起動ロジックは現場の緊急手順に従う必要があります。

高騒音エリアは別の問題を生じます。コンプレッサールーム、ポンプステーション、冶金生産エリアでは、着信自体が正常に機能していても、通常の電話ベルが聞こえない場合があります。

そのため、防爆ホーンスピーカーや音声/視覚警報装置を使用して、より強力な着信表示を提供できます。端末とシステム設計に応じて、起動にはリレー接点、GPIO、補助出力、または専用制御インターフェースを使用できます。

ワンタッチ緊急通報を導入する際に確認すべきことは？

緊急キーのプログラミングには数分しかかからないかもしれません。しかし、システム全体が緊急用途に適しているかどうかは、番号計画、ルーティング設計、現場テストに大きく依存します。

最初の質問は、各緊急電話に誰が応答すべきかです。コークス制御室、ユーティリティセンター、生産指令センター、プラント緊急センターはそれぞれ非常に異なる責任を持つ場合があります。すべての現場電話を同じ宛先にルーティングすることが常に正しい設計とは限りません。

重要な通信ポイントには、定義されたフォールバック手順も必要です。主指令コンソールが無人、話し中、または利用できない場合、システムは通話が別のコンソール、バックアップ当直席、または別の緊急グループに送られるかどうかをあらかじめ認識している必要があります。

SIP防爆電話機はプラントネットワークにも依存します。産業用イーサネットスイッチ、コアネットワーク機器、IP PBX、電源システムはすべて通信経路の一部です。プロジェクト要件に応じて、UPS電源、ネットワーク冗長性、サーバー信頼性を考慮する必要がある場合があります。

物理的な設置ポイントは、実際のオペレーターおよび点検ルートに従う必要があります。技術的には適合しているが、インシデント時に到達が困難な電話は実用的価値が限られています。騒音エリアでは、ベル、ホーンスピーカー、ビーコンも実際の運用条件下でテストする必要があります。

システム受け入れ時には、各現場通信ポイントを登録ステータスのみ確認するのではなく、実際に通話をかけてテストする必要があります。テストは少なくとも以下の項目をカバーする必要があります。

• 緊急キーまたはオフフックホットラインが正しくトリガーされるか；

• 通話が正しい制御室または指令グループに届くか；

• 主ポジションが応答しない場合にバックアップルーティングが機能するか；

• 指令コンソールに正しい端末名と場所が表示されるか；

• 双方向音声が両端で明瞭であるか；

• 通話録音が作成され、取得できるか；

• 設定されたCCTV、PA、音声/視覚アラーム機能が設計通りに動作するか。

ワンタッチ緊急通報の目的は、現場要員に正しい通信ポイントへの最短の実用的経路を提供し、通報が制御室に届いた後も指令プロセスを通じて継続できるようにすることです。SIP防爆電話機はIP通信システムに直接統合でき、既存のアナログ電話インフラは多くの場合、FXS音声ゲートウェイを介して維持できます。

したがって、緊急ボタン、通話ルーティング、バックアップ指令ポジション、位置特定、システム統合は、1つの完全な通信ワークフローとしてテストすべきであり、通話接続の成功のみを唯一の受け入れ基準とするべきではありません。
