危険な工業区域の防爆PAシステムはどう設計すべきか

危険区域の分類、個別機器の認証、適合するスピーカー回路、明瞭度、現場通話、警報優先順位を基に、設置・受入責任まで含めて防爆PAを設計します。

ベッケテレコム

危険な工業区域の防爆PAシステムはどう設計すべきか

石油化学工場、石油・ガス施設、エネルギー拠点、危険物保管区域では、爆発性雰囲気に加え、大きな騒音、湿気、腐食、屋外曝露が重なる場合があります。ガス漏れ、火災警報、機器故障、人員の緊急事態では、どの区域に通知が必要か、人々が理解できるか、現場からどう報告できるかを担当者が把握する必要があります。

したがって防爆PAは、危険区域用スピーカーの集まりではなく、工学的に設計した通信システムとして扱うべきです。防爆は機器と設置に伴う着火リスクを扱いますが、放送、インターコム、緊急通知には追加のシステム設計が必要です。「防爆PA」という名称だけでは、証明書、防爆方式、承認された緊急機能は特定されません。

防爆PAと標準PA

通常のPA設計は音声配信、放送区域、カバレッジを扱います。分類済み危険区域では、機器と電気設備を特定の雰囲気と保護要件に合わせる必要もあります。耐候性筐体、カタログのEx表示、別型式の認証では適合性を証明できません。

現場で承認された危険区域分類と適用法域から始めます。各位置のZoneまたはClass/Division、ガス・粉じんグループ、必要な機器保護レベルまたはカテゴリ、温度限界、周囲条件を記録します。ガスと可燃性粉じんへの適合性は別々に確認し、一方の承認が他方を含むと考えてはいけません。システム設計者は業種名から推測せず、適格な危険区域担当チームが提示する分類を使うべきです。

IEC 60079-14:2024は電気設備設計、機器選定、設置、初期検査を扱い、文書と人員の能力も含みます。公表された適用範囲は普遍的な承認規則ではなく、地域での採用と案件要件は別途確認が必要です。坑内ガスの危険がある鉱山の電気設備などは除外され、関連する鉱業規定が必要です。

危険区域と安全区域

すべてのサーバー、アンプ、指令卓、ネットワークスイッチを危険区域に置く必要はありません。承認済み配置が許せば、呼制御、録音、操作席、中央アンプは非危険区域の機器室に設置できます。現場のスピーカー、電話、インターコム、警告装置と接続部は、それぞれの使用場所に合わせて選びます。

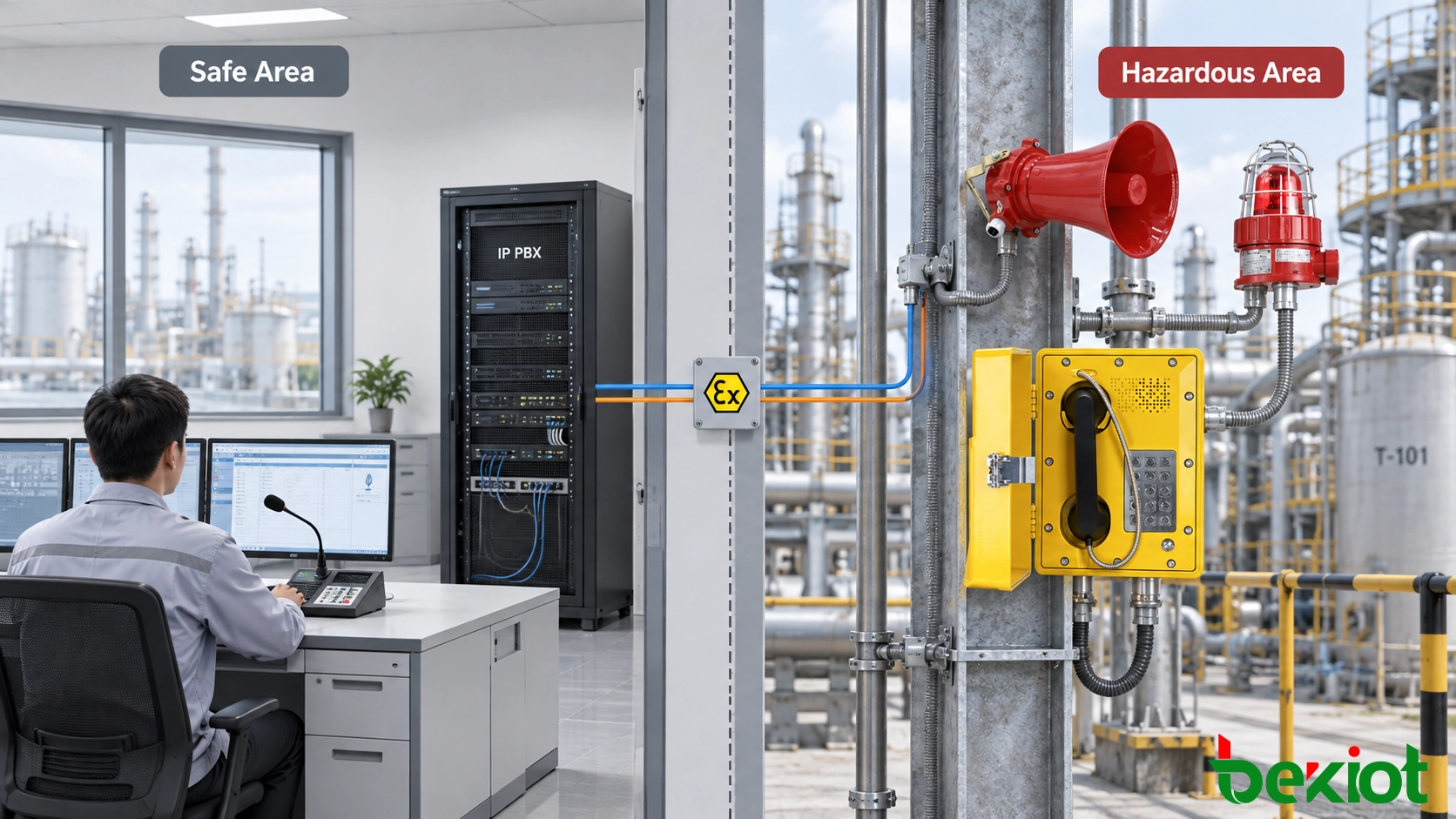

制御室とIP PBXの隣に危険区域用電話、ホーン、警告灯を描いたイラスト
制御機器と現場機器の分離を示す概念図。境界のボックス、配線経路、Ex表示は、承認済み配線や認証の証拠ではありません。

制御卓があるだけで、その部屋が非危険になるわけではありません。部屋の分類と外へ出る経路は、現場分類と設備設計に含めます。区域外の機器も区域内へ入る回路に影響するため、電気接続を境界の先まで追って検討します。

正確な機器と証明書の適用範囲を確認する

各候補について、正確な型式・派生型、証明書番号・発行版、認証附属書、設置説明、関連図面を入手します。納入銘板、防爆表示、周囲条件範囲、電気定格と照合します。証明書の状態と、設置・使用に影響する条件を確認してください。IECEx認証をうたう場合、IECEx機器認証制度は発行済み証明書の情報源をオンライン証明書システムとしています。地域での受入は別の案件確認事項です。

IECEx OD 011-2、第5.9版、第1.2.1–1.2.2節および第1.2.20節は、特別な使用条件を示す接尾辞Xと、Exコンポーネントを示すUを区別します。部品証明書は完成電話、スピーカー、組立システムの認証ではありません。調達・設置前に条件や制限事項の一覧を読み、必要な対応を完了します。

環境保護も別途検証します。侵入保護、耐食性、機械的曝露、使用温度範囲が場所に適合しなければなりません。写真ではこれらを証明できず、機器証明書がPA設備全体を承認するわけでもありません。

スピーカー選定・回路・配置

ワット数だけで選び始めるべきではありません。目的は、工場稼働中に人員が作業・移動する場所で明瞭な声を届けることです。ホーンは屋外や騒音区域で指向性のあるカバレッジを得られます。廊下、足場、均一な分布が必要な場所には別形状が適することもあります。ただしその形状でも、予定位置に適した危険区域承認が必要です。

担当の電気設計者と音声回路全体を検討します。パッシブスピーカーには適合するアンプ出力と回路構成が必要で、アクティブなネットワークスピーカーには固有の電源・ネットワーク要件があります。選定機器と案件要件に対し、負荷、許容アンプ駆動、変圧器設定、配線損失、保護方法、故障監視を確認します。認証済みスピーカーを付けても、あらゆるアンプ、ケーブル、出力設定が許されるわけではありません。

ケーブルグランド、引込口、閉止栓、接続箱、接地・等電位接続、配線方法も設置審査の一部です。防爆方式、説明書、適用施工規則と併せて適合性を確認します。設計の一部で本質安全を使うなら、接続回路には適切なシステム評価が必要です。低電圧や単一部品の証明書だけでは足りません。これらには適格な設計と検査が必要で、宣伝図の流用では済みません。

音響計画では次を調査します。

  • 通常運転と代表的な高騒音運転時の背景騒音。

  • 人員位置、アクセス経路、聴覚保護具の影響。

  • 取付高さ、スピーカー方向、聴取距離、容器・配管による遮蔽物。

  • 反射、残響、隣接スピーカーや区域との音の重なり。

  • 屋外曝露と設置に関連する環境条件。

アンプやスピーカーの出力を増やしても明瞭度は自動的に上がりません。向きの不良、過度の重複、強い残響は、大音量でも声を不明瞭にします。購入前に音響受入方法と基準を合意し、代表的な位置と運転条件で試験します。定格ワット数、コーデック帯域、放送接続の成功は、その結果の代わりにはなりません。

インターコムと放送

PAは主に一対多の通信です。電話とインターコムは、人員が状態を報告し、援助を求め、指示を確認する戻り経路を加えます。手袋、騒音、標識、立入制限を含む作業条件下で、到達して操作できる場所に設けます。

典型的な流れは、現場発呼、制御室応答、場所・状況確認、対応班への連絡、区域放送、現場からの継続報告です。これは運用例であり、現場の緊急手順を置き換えたり、電話のために危険場所へ近づくよう要求したりするものではありません。

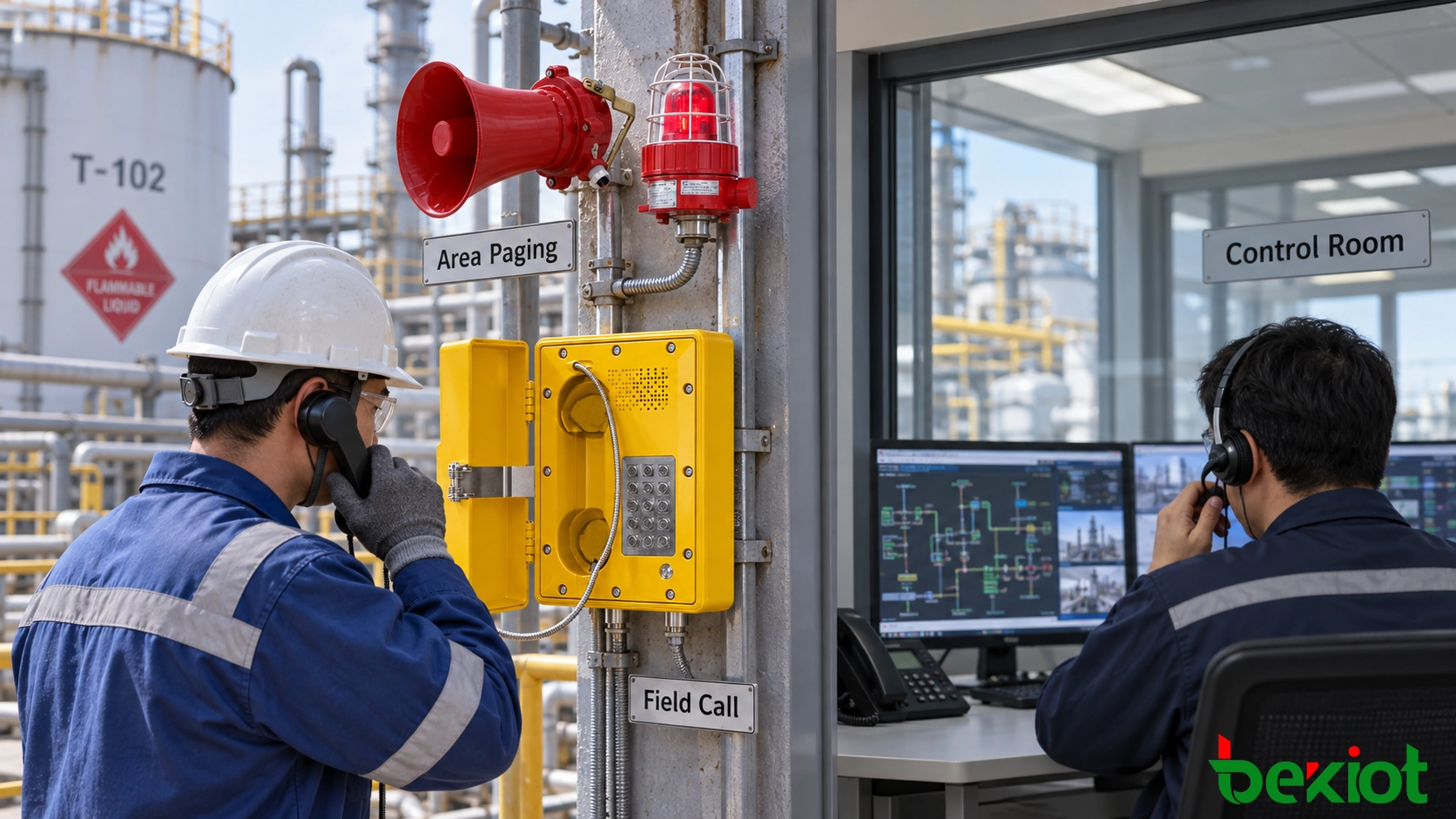

ホーンと警告灯の下で電話する現場作業員と、応答する制御室担当者のイラスト
一方向放送と並行する双方向現場通信の例示。描かれた機器や施工は、特定型式の承認や測定済み音響性能を証明しません。

SIP/IP設計では、対応する現場端末はIP PBXや通信プラットフォームを利用できます。グループ通話、会議、録音、転送、代替宛先、監督制御は、選んだプラットフォーム、端末、設定次第です。SIP対応だけで緊急優先割込みや認証済み警報機能は得られません。放送・インターコムソリューションはこれらの通信役割のサイト内参考ですが、当該案件での機能は別途確認します。

警報で起動する放送

火災・ガス、火災検知、プロセス監視、通信の各システムは、対応する文書化されたインターフェースがあればイベントを交換できます。リレー接点、デジタル入力、APIは接続手段であり、それだけで承認済み緊急対応は成立しません。安全・制御担当は、どのイベントがどの区域、メッセージ、警告装置を起動するかを因果表に定めるべきです。

表では自動動作と担当者選択の放送を区別し、優先順位、確認・取消・リセットの権限を定めます。承認設計が即時自動動作を求める箇所に、人やカメラの確認を追加してはいけません。逆に、入力を共有するという理由だけで情報イベントが避難メッセージを起動すべきでもありません。

接続断、アンプ故障、スピーカー回路故障、制御器の利用不能時について、故障通知と残る通信を含めて応答を定めます。音と光の警告が必要なら、両方を分類場所と通知の役割に合わせて選びます。CCTVは視覚情報を提供しますが、ガスの不在を確認せず、警報検知機能を代替しません。

許可された試運転手順で、承認済み因果表に照らして警報連動を試験します。競合要求と関連故障を含め、実際の出力区域、メッセージ、優先順位、リセットを確認してください。ソフトウェアログだけでは、意図した現場放送が起きたとは証明できません。

SIP PAとPAGA

SIPは通信プロトコル、PAGAは構内放送・一般警報を意味してシステムの任務を表します。設計上は異なる側面です。一般警報、緊急音声、故障監視、電源持続時間、冗長経路の必要性は、施設規模だけでなく現場リスク評価と適用要件に従います。

PAGAシステム仕様には、通常放送と警報の優先関係、既定音・メッセージ、監視音声回路、予備電源、冗長資源、専用安全システムとの接続を含められます。各要件には責任者、対応する実装、受入証拠が必要です。SIP構成が解決策の一部になることはありますが、SIP対応やEx認証端末だけで全体適合は証明できません。

導入チェックリスト

以下はプロジェクトチーム用の計画チェックリストです。適用法令、認証、採用規格の要件が優先します。適合宣言ではありません。

設計項目保存する証拠・決定
危険区域の根拠承認分類図、区域範囲、物質、ガス・粉じんグループ、温度、周囲条件。
機器適合性正確な型式と派生型、銘板、適用証明書と版、条件、説明書、地域の受入。
音声・電気回路適合スピーカーとアンプ、負荷、電源、配線・引込構成、保護、必要なシステム評価。
音響カバレッジ騒音調査、聴取位置、スピーカー配置、記録条件下の合意済み明瞭度受入結果。
現場通信端末位置、応答先、使える操作部、発呼場所表示、代替応答体制。
警報・放送制御因果表、区域、優先順位、権限、競合処理、リセット動作。
電源・耐障害性必要動作時間、対応負荷、故障依存関係、電源・制御器・ネットワーク喪失時の検証済み動作。
設置・引き渡し適格な初期検査、竣工記録、機能試験、設定バックアップ、検査・保守責任。

改修には既存電話、放送、警報回路の一覧も必要です。使える機器も、適合性と接続互換性を確認して初めて残せます。ゲートウェイ追加で承認が自動維持されるわけではありません。作業中に残る既存機能と、変更が緊急体制へ与える影響を記録します。

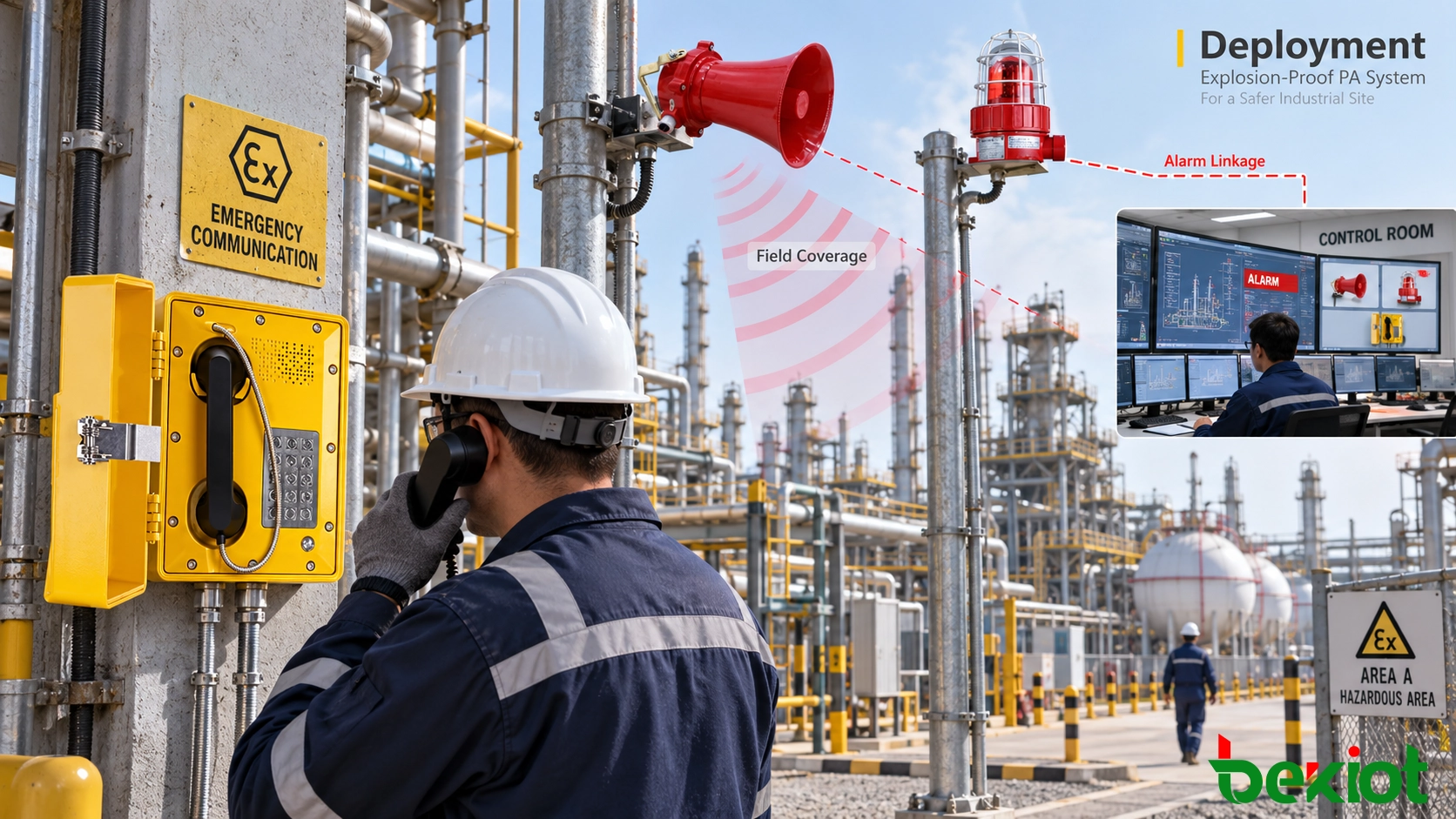

工業電話、ホーン、警告灯に制御室の挿絵と警報連動矢印を組み合わせたイラスト
現場カバレッジと警報連動の概念図。工学的な業務フロー図、音響予測、試運転済み設備の記録ではありません。

機器数量を確定する前に、危険区域・電気審査、音響設計、インターフェース定義、受入計画を完了します。引き渡しでは設置適合性と必要な通信動作の両方を示すべきです。後の機器・設定変更を同じ設計根拠で審査できるよう、検査・保守体制を図面とともに保管します。

よくある質問

認証済み筐体に入れれば通常のPAアンプを危険区域で使えますか?

自動的には使えません。筐体証明書は部品だけを対象とする場合があり、組み込むアンプが発熱、接続、その他の条件を変えます。組立品と設置は、受入前に該当する評価が必要です。

爆発性ガスの承認は可燃性粉じんも含みますか?

そう考えてはいけません。正確なガス・粉じん防爆表示と証明書範囲を、現場分類と温度要件に照らして確認します。粉じん堆積と環境条件も設置・保守審査に含めます。

同じワット数なら別のスピーカーに交換できますか?

同じ出力だけでは不十分です。交換品の承認、電気適合性、音響特性、取付、施工条件を再確認し、記録を更新して影響を受ける受入確認を繰り返します。

現場通話が成功すれば緊急放送も確認済みですか?

いいえ。通話は別のメディア、アンプ、電源、制御経路を使うことがあります。放送には、警報システムとの承認済み接続を含む独自の区域・優先順位・音響・故障確認が必要です。
