タンクヤード、ポンプステーション、積載エリア、コンプレッサールーム、その他の危険な産業ゾーンでは、漏洩、機器故障、火災、または人身事故が発生した後の最初の通信タスクは、通常、コントロールセンターとの信頼できる連絡を確立することです。現場担当者は、問題がどこで発生したか、何が見えたり聞こえたりするか、機器がまだ稼働しているか、誰かが差し迫った危険にさらされているかを報告する必要があります。防爆電話は、この目的のために固定された双方向通信ポイントを提供します。

状況が把握されたら、通信は通話者を超えて拡張する必要があるかもしれません。メンテナンスチームを派遣する必要があるかもしれず、近隣の作業を停止する必要があるかもしれず、1つまたは複数のエリアの担当者が同じ警告を受信する必要があるかもしれません。電話、ディスパッチコンソール、PAリソースを統合されたコマンド環境を通じて接続することで、これらのアクションを複数の孤立した通信タスクではなく、1つの運用プロセスとして処理できるようになります。

電話とPA機能の違い

防爆電話と産業用PAシステムは異なる運用目的を果たします。電話はポイントツーポイントの双方向通信をサポートします。現場担当者は機器の異常な動作を説明し、エリアが占有されているかどうかを確認し、コントロールルームからの質問に答えることができます。ディスパッチャーはその後、その人物または場所に固有の指示を発行できます。

PAシステムは1対多の通信のために設計されています。コントロールセンターは個別に担当者に連絡する代わりに、定義された放送ゾーン内の全員に同じ警告、停止指示、避難メッセージ、または運用通知を配信できます。

2つの機能は互いに補完し合います。電話は詳細と確認を提供し、放送は検証されたメッセージをより広い聴衆に拡張します。ディスパッチ層は、状況が必要とする場合に、現場の会話からより広範な通知への移行を調整します。

この区別は危険なプラントで特に重要です。局所的な機器の問題はサイト全体を中断することを自動的に正当化するものではなく、複数の作業エリアに影響を与えるインシデントは一連の個別の通話を通じて効率的に処理することはできません。通信方法はイベントの実際の範囲と一致する必要があります。

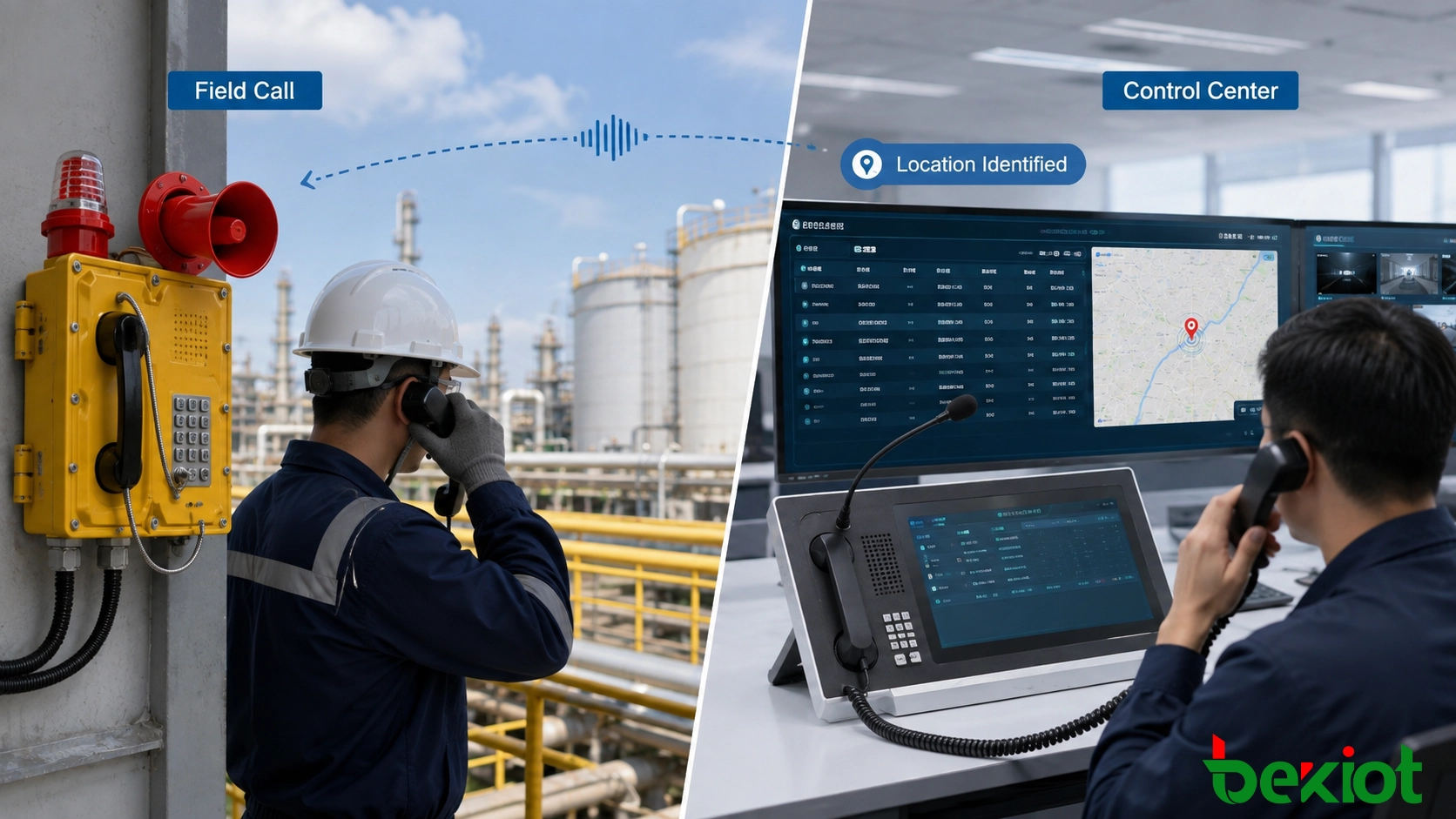

現場からの通話がコントロールセンターに到達する方法

防爆電話は通常、重要な機器の近く、生産エリアの入り口、点検ルート、積載ポイント、その他恒久的な通信アクセスが必要な場所に設置されます。端末が固定されているため、その物理的な位置はインシデント情報の一部になります。

端末名と内線番号は一貫したサイト構造に従う必要があります。ディスパッチデータベースは現場ポイントを次のように識別できます：

• タンクヤード 01

• ポンプステーション 03

• 積載エリア 02

• コンプレッサールーム 01

• ユーティリティビル 04

通話が着信すると、オペレーターはどの登録ポイントから発信されているかを即座に確認できます。大規模な製油所、鉱山、または複数ユニットの産業サイトでは、実際の問題を議論する前に各発信者に自分の場所を説明させるよりも、貴重な時間を節約できます。

ディスパッチャーはその後、対応に必要な情報、すなわち関係する機器、現在の運転状態、担当者の状況、目視または疑わしい危険、状況が進行している可能性のある方向、連絡すべきチームに集中できます。

記録とイベントのトレーサビリティが必要な場合、システムは通話時間、発信者と宛先の情報、通話時間、関連する録音を保持できます。これにより、オペレーターと監督者は後で手書きのメモからシーケンスを再構築することなく、使用可能な通信履歴を得ることができます。

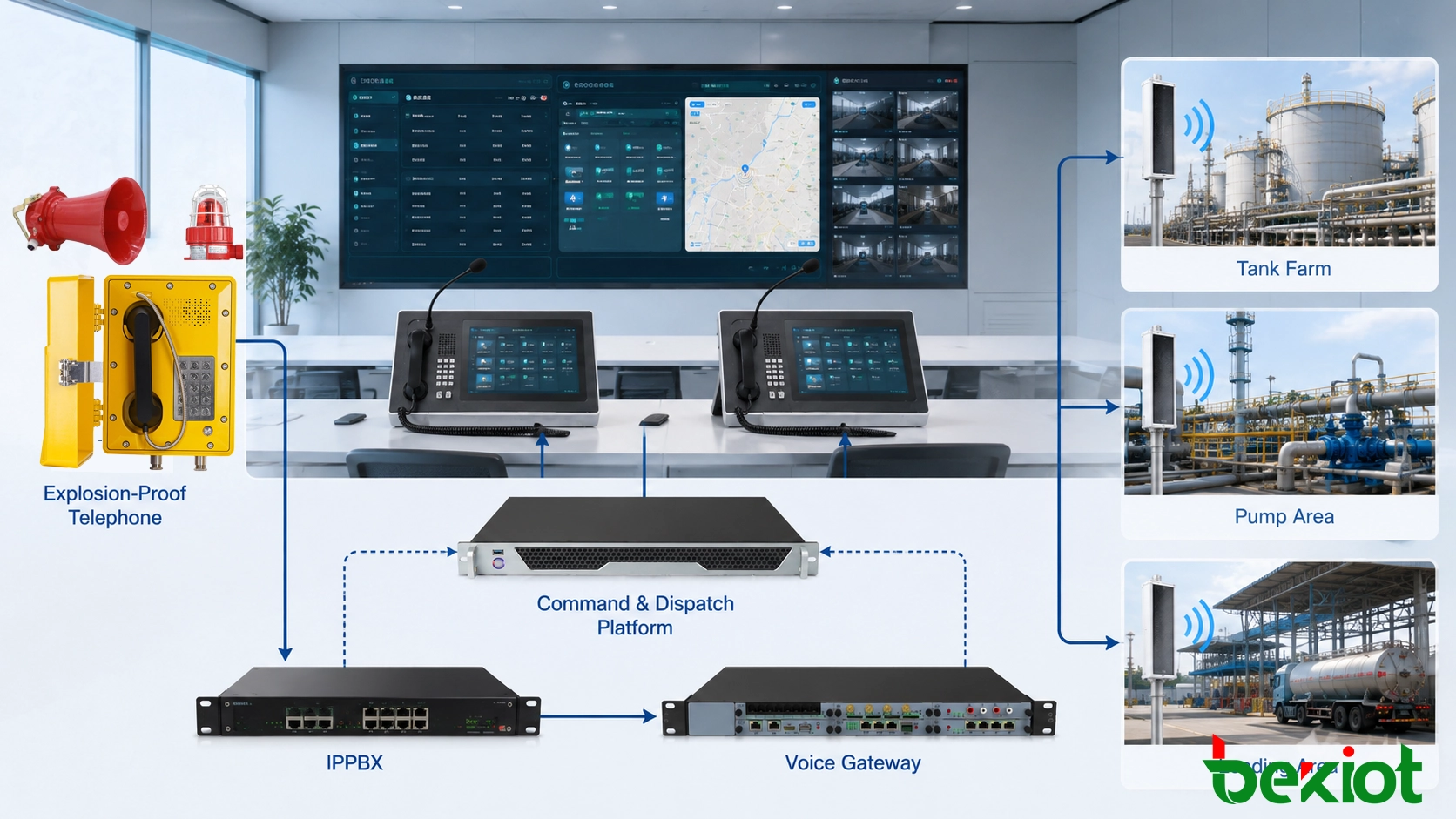

単一プラットフォームでの現場リソースの接続

電話とPAの統合は、現場端末、コントロールルームのポジション、放送リソースが同じ通信構造を通じて管理される場合に最も効果的に機能します。Becke Telcomのコマンド＆ディスパッチシステムを使用して、電話、SIPエンドポイント、ディスパッチコンソール、PAリソースをプラントエリア、部門、運用責任に従って組織化できます。

関連製品：    Becke Telcom コマンド＆ディスパッチシステム

SIPおよびIPベースの現場端末はIPネットワークを介して接続できます。既存のアナログ防爆電話も、適切なIP PBXシステム、ボイスゲートウェイ、またはその他のインターフェースを通じて引き続き使用できます。これは、多数の設置済み現場電話がまだ使用可能であり、制御プラットフォームを近代化するためだけに交換すると不必要なコストと建設作業が発生するブラウンフィールドプロジェクトで役立ちます。

ディスパッチインターフェース内では、通信オブジェクトを生産エリア、部門、または職務機能ごとにグループ化できます。オペレーターは多数の内線番号を記憶する代わりに、ポンプステーション、安全チーム、メンテナンスグループ、またはコントロールルームを直接選択できます。

インシデント処理中、プラットフォームは応答、発信、保留、転送などの通常の通話操作と、必要に応じて多者間調整をサポートできます。ディスパッチャーは通報ポイントと話し、担当のメンテナンスまたは安全担当者に連絡し、元の通話の追跡を失うことなく通信シーケンスを管理できます。

PAリソースは同じ運用構造で組織化できます。現場の状態が確認されると、ディスパッチャーは必要な放送ゾーンを選択し、制御環境からメッセージを発信します。これにより、インシデントワークフローを離れて、関連のないPAインターフェースで同じエリアを再検索する必要性が減ります。

放送カバレッジはリスクと一致すべき

大規模な産業サイトでは、すべてのスピーカーを1つの恒久的な放送グループとして扱うことはほとんどありません。タンクヤード、プロセスユニット、積載エリア、コンプレッサールーム、倉庫、ユーティリティ、管理棟は、多くの場合、異なる運転条件と同一イベントに対する異なる暴露レベルを持っています。

放送ゾーニングは、物理的な生産境界、人員配置、および信頼できる危険伝播経路に従う必要があります。コントロールセンターは、イベントの進行に応じて通知範囲を拡大できます。

• ローカル通知：影響を受けたユニットと直近の作業位置が最初の警告を受信します。

• 拡張通知：監視または現場報告がリスクが元のエリアを超えて移動していることを示す場合、隣接ゾーンが追加されます。

• 広域通知：緊急対応計画がより広範なアクションを要求する場合、より大きな生産セクションまたはサイト全体が含まれます。

この構造は、孤立したイベントに対する不要なプラント全体のアナウンスを回避し、迅速なエスカレーション能力を維持します。また、ディスパッチャーにインシデントの場所と実際にメッセージを必要とする担当者との間のより明確な関係を与えます。

ユーザー権限は同じロジックに従うべきです。ルーチンオペレーターは指定されたプロセスエリアのみにページングを許可される場合があり、安全監督者または上級ディスパッチポジションはより広いゾーンにアクセスできます。サイト全体またはエリア間の放送は、適切な運用権限を持つユーザーに制限できます。

手動ディスパッチとプリセット対応計画

すべてのアナウンスがアラーム発生後に手動で組み立てられる必要はありません。プラントが既に火災検知、可燃性ガス検知、可聴・可視アラームシステム、または他の安全プラットフォームを運用している場合、適切なインターフェースが利用可能であれば、アラーム情報を通信リソースとリンクできます。

例えば、ガス検知器のアラームは、ディスパッチ画面上で関連するプラントエリアを特定し、オペレーターが近くの電話ポイントと関連するPAゾーンを見つけるのを助けることができます。オペレーターは、複数の独立したシステムで同じ場所を手動で検索する代わりに、直接対応手順に移行できます。

繰り返しの緊急メッセージも事前に準備できます。警告、避難、または集合のアナウンスは、プリセット放送タスクとして保存できるため、ディスパッチャーはイベントを検証し、必要なゾーンを選択または確認し、適切なメッセージを開始するだけで済みます。

完全な自動化は複雑な産業プロセスで慎重に使用する必要があります。アラーム信号は異常状態を示す可能性がありますが、必ずしも即時避難を必要とするわけではありません。生産状態、冗長性、現場確認、および企業手順はすべて正しい対応に影響を与える可能性があります。

多くのアプリケーションでは、アラーム表示、オペレーター検証、プリセット計画起動の制御シーケンスが実用的な運用モデルを提供します。最終的な放送決定を承認された管理下に保ちながら、正しい通信リソースを見つけるために必要な時間を短縮します。

音響性能は現場で証明されなければならない

ディスパッチ画面上のオンラインステータスはネットワークの可用性を確認するものであり、音声明瞭度を確認するものではありません。製油所、鉱山、冶金プラント、港湾、大規模製造サイトには、コンプレッサー、ポンプ、ファン、車両、プロセス機械が含まれており、これらは電話音声とPAアナウンスの両方をマスクする可能性があります。

防爆電話は、担当者が実際の作業条件下で到達して操作できる場所に配置されるべきです。技術的に準拠したユニットでも、作業位置から遠すぎたり、配管の後ろに隠れたり、通常の点検ルートから外れて設置されたりすると、使用が困難になる場合があります。

オペレーターは保護手袋、聴覚保護具、またはその他の個人用保護具を着用している場合もあります。低照度、粉塵、雨、高いバックグラウンドノイズは、現場ユーザーが端末を見つけ、受話器を上げ、コントロールルームと通信する速度にさらに影響を与える可能性があります。

PA設計には別個の音響評価が必要です。異なるスペースは異なるカバレッジ問題を生み出します：

• オープンタンクヤードは、環境暴露を考慮しながら十分な屋外カバレッジを必要とします。

• コンプレッサールームは、連続機械騒音を超えて明瞭な音声レベルを維持する必要があります。

• 配管ラックと密なプロセス構造は物理的な影を生じる可能性があります。

• 大きな密閉されたワークショップは反射と残響を生じる可能性があります。

• 長い通路は制御されたスピーカーの方向と間隔を必要とします。

定格スピーカー出力だけでは有用なカバレッジを決定しません。音圧レベル、スピーカータイプ、取り付け高さ、向き、リスニング距離、バックグラウンドノイズ、および局所的な音響条件がすべて結果に影響します。危険区域に分類されたエリアに設置される機器は、その設置に適用される防爆要件にも準拠する必要があります。

コミッショニングには、可能な限り主要機器が稼働している状態での実際の音声テストを含めるべきです。オペレーターは通信チェーンの両側、すなわち現場担当者がコントロールセンターを理解できるかどうか、およびコントロールセンターが重要な場所からの発信者を明確に理解できるかどうかを検証する必要があります。

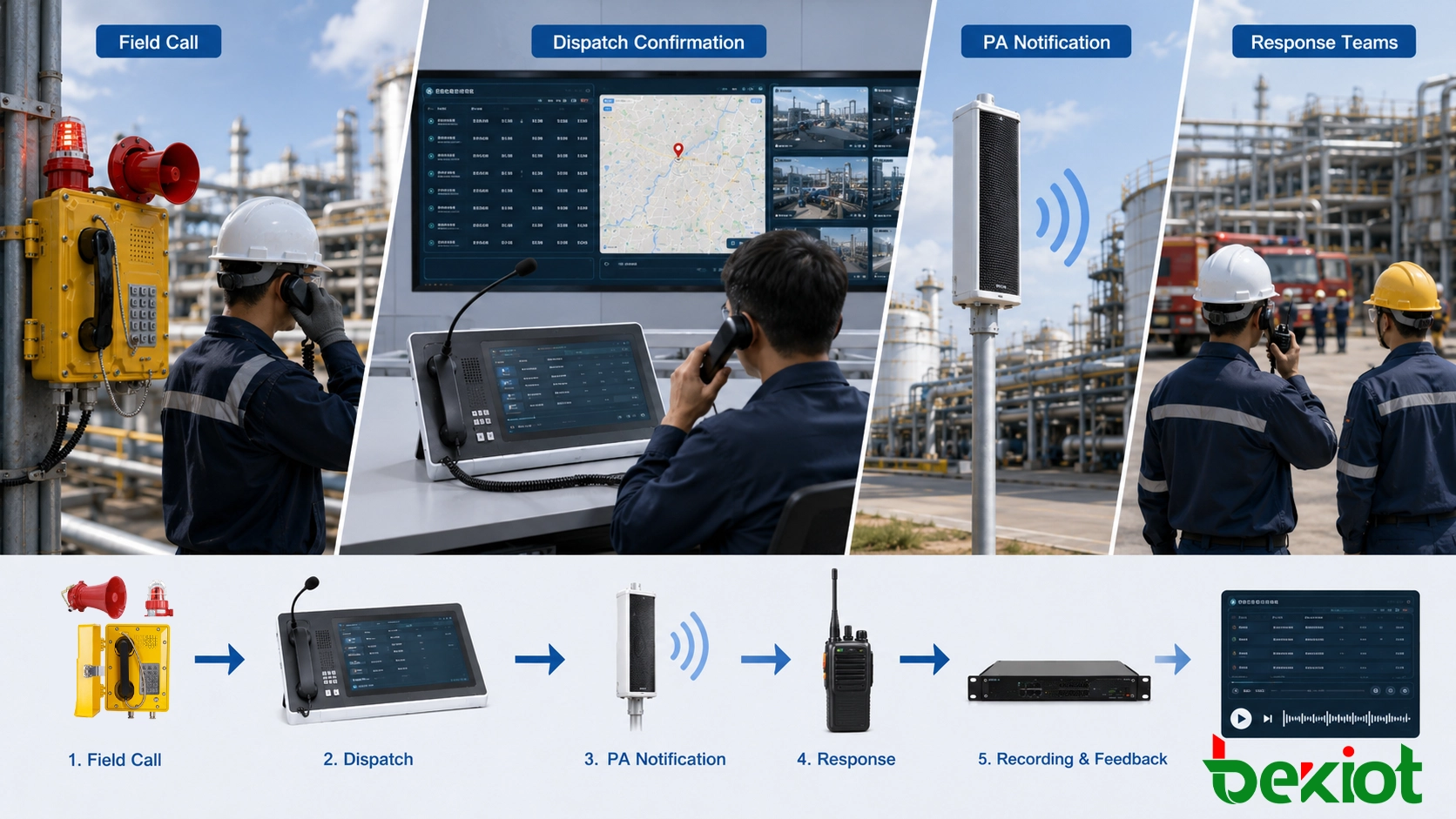

実際の完全なインシデントワークフロー

石油化学積載エリアでのパイプライン異常を考えてみましょう。現場オペレーターが問題に気づき、最も近い防爆電話を使用してコントロールセンターに連絡します。ディスパッチコンソールが発信ポイントを識別するため、当直オペレーターはまず発信者の場所を特定する代わりに、パイプラインの状態、近くの機器、および担当者に即座に集中できます。

ディスパッチャーは安全およびメンテナンスチームに連絡しながら、現場ユーザーを回線に保持します。初期報告に基づいて、積載エリアのPAゾーンがアクティブ化され、関係のない担当者は作業を中断して影響を受けたエリアを離れるよう指示されます。

安全チームが場所に到着すると、利用可能な電話、無線、またはその他の接続された通信端末を通じて報告を続けます。監視データと現場からのフィードバックが、元の放送ゾーンで十分か、または隣接エリアも通知する必要があるかを決定します。

イベントが進行するにつれて、元の発信者は異なる通信方法を見つける必要はありません。コントロールセンターは、最初の報告、その後の指示、および変化する放送カバレッジとの明確な関係を維持しながら、複数のグループの調整を続けることができます。

イベントがクローズされた後、録音された通話とディスパッチ記録を一緒にレビューできます。これにより、監督者は最初の報告がいつ受信されたか、誰に連絡したか、通知エリアがどのように変化したか、現場チームがどのように応答したかについて、より明確なタイムラインを得ることができます。

追加サイトシステムの統合

電話とPAリソースが共通のディスパッチ環境を共有すると、他のサイトシステムは既存の役割を置き換えることなく、追加のコンテキストを提供できます。

ビデオ監視は、オペレーターが通話場所近くの可視状態を検証するのに役立ちます。現場発信者は、カメラの視野外の臭い、音、振動、または状態を報告する可能性があり、近くのビデオは要員の動きと機器の状態のより広い全体像を提供します。

GISは、物理的な距離が対応決定に影響する大規模プラント、鉱山、港湾、マルチサイト施設で有用になります。電話ポイント、PAゾーン、およびその他の通信リソースを実際の場所に関連付けることで、オペレーターがアラームや緊急通報の近くにあるものを確認するのに役立ちます。

火災警報、可燃性ガス検知、およびその他の警報システムは、イベントの場所または警報タイプをディスパッチ環境に提供できます。この情報は、通信プラットフォームを専用の安全システムの代替品に変えることなく、オペレーターを適切な現場連絡先および通知ゾーンへ導くことができます。

結果として、より明確な責任分担が実現します。警報システムは異常状態を識別し、ビデオは視覚的コンテキストを提供し、GISは空間関係を示し、電話は双方向現場通信をサポートし、PAシステムはより広範な指示を配信します。ディスパッチ層はこれらのリソースを同じ運用ビューにもたらします。

結論

防爆電話とPAの統合は、デバイス接続だけではなく、インシデント処理を中心に設計された場合に最も効果的です。現場電話は信頼できる通報ポイントを提供し、ディスパッチコンソールはオペレーターがイベントを識別および検証するのに役立ち、PAシステムは確認された指示を必要とする人々に拡張します。

Becke Telcomのコマンド＆ディスパッチシステムは、このアーキテクチャの通信制御層を提供しながら、既存のアナログおよびIPリソースを段階的に統合できます。ビデオ、GIS、および警報情報も必要に応じて導入でき、各システムの基本的な役割を変更することなく、コントロールセンターにより多くのコンテキストを提供します。

石油化学、石油・ガス、鉱業、冶金、港湾、その他の危険な産業サイトにとって、この構成は現場報告から対象通知、調整された対応、最終的な通信レビューまでの実用的なシーケンスをサポートします。

よくある質問

既存のアナログ防爆電話を交換する必要がありますか？

必ずしもそうではありません。使用可能なアナログ端末は、既存の回線アーキテクチャに応じて、適切なIP PBXシステム、ボイスゲートウェイ、またはその他のインターフェースを通じて引き続き動作できます。新しいエリアはSIPまたはIP端末を採用し、古いセクションは段階的にアップグレードできます。

電話の場所は放送ゾーンと正確に一致する必要がありますか？

いいえ。電話ポイントは通常、作業位置または機器の場所によって定義され、PAゾーンは音響カバレッジ、人員分布、生産境界に基づきます。重要な要件は、インシデント中にオペレーターがおそらく必要とするであろう発信ポイントと放送エリアとの間の明確な関係です。

PA統合のコミッショニング中に何をテストすべきですか？

コミッショニングには、実際の現場通話、発信ポイント識別、放送ゾーン選択、権限制御、明瞭度テスト、ネットワーク中断後の復旧、およびオペレーターワークフローのチェックを含める必要があります。高ノイズの場所は、代表的な生産機器が稼働している状態でテストする必要があります。

複数の産業サイトを1つのディスパッチセンターから管理できますか？

はい、ネットワークおよびシステムアーキテクチャが集中運用をサポートしている場合に可能です。内線計画、サイト名、放送権限、サイト間リンク、ローカル通信の回復力を明確に定義して、オペレーターが宛先を区別し、サイト間の選択エラーを回避できるようにする必要があります。
