電話システム、IP PBX、または指令・ディスパッチプラットフォームを導入する際、外線通話はよくある要件です。ユーザーは、社内通信ネットワークの外にある携帯電話、固定電話番号、カスタマーサービス番号、緊急連絡先、または公衆電話網の利用者へ発信する必要があります。そのためには、社内電話システムを通信事業者が提供する公衆電話網に接続する必要があります。

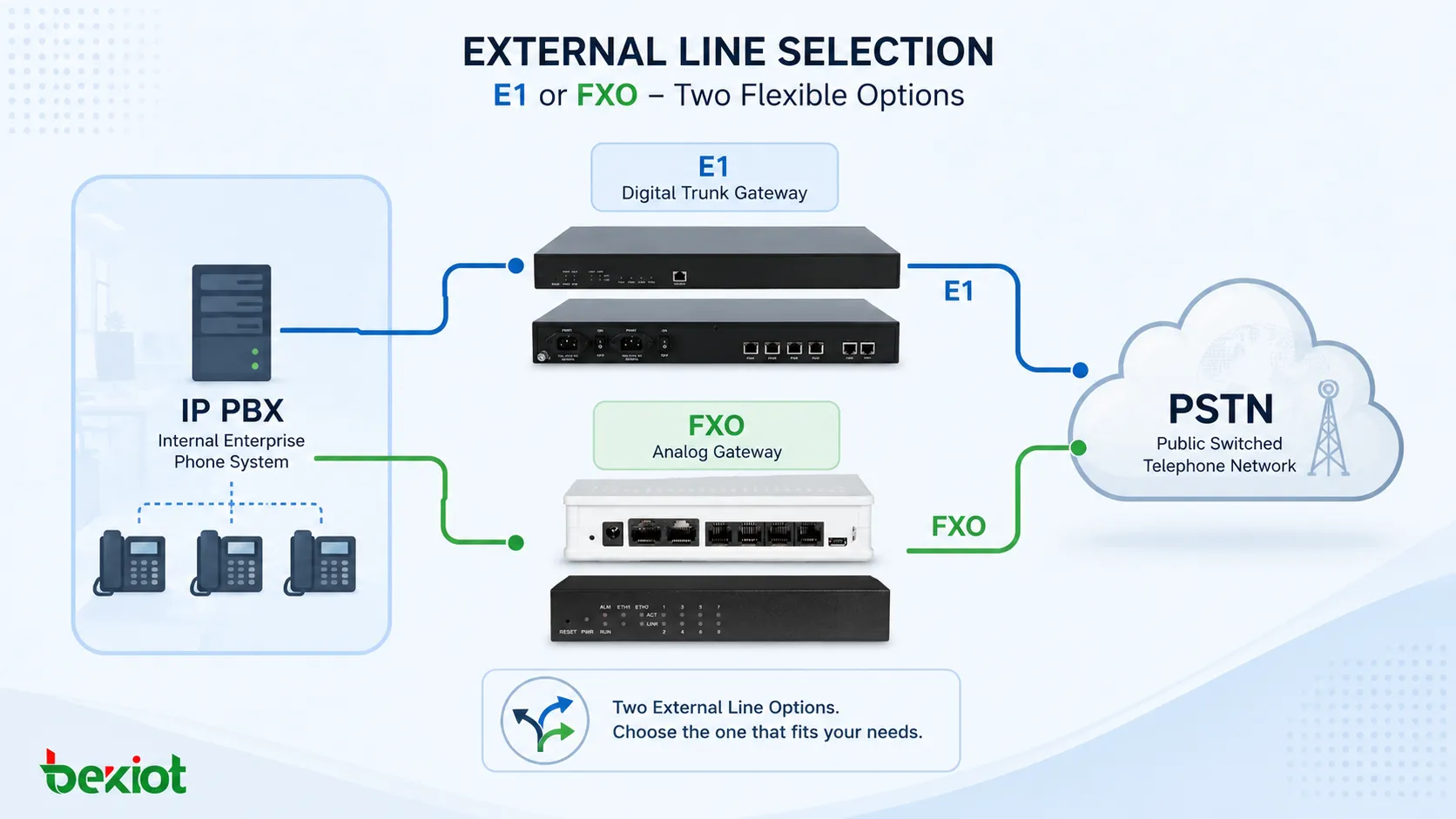

実際のプロジェクトでは、社内電話システムを公衆電話網へ接続する方法として、FXO アナログトランク、E1 デジタルトランク、IMS IP トランクの 3 つがよく使われます。FXO と E1 はどちらも物理回線によるアクセスであり、IMS は IP ベースのネットワークアクセスを使用し、通常は通信事業者側の管理がより厳しくなります。本記事では、最も一般的な物理回線方式である FXO と E1 に焦点を当てます。
外線計画が重要な理由
社内電話システムは、内線、社内通話、呼出グループ、録音、ディスパッチ席、業務フローを管理できます。しかし、多くの組織では社内通信だけでは十分ではありません。オフィス、指令センター、工場、サービスデスク、緊急当直室では、外部の携帯電話や固定電話ユーザーと通信する必要がよくあります。
外線の選択は、同時通話数、番号管理、設置の複雑さ、月額サービス費、将来の拡張性に直接影響します。選んだ回線タイプが小さすぎると、回線話中や外線発信失敗が発生する可能性があります。大きすぎると、不要なアクセス費用や保守費用を支払うことになります。
そのため、重要なのは単に「システムが外線発信できるか」ではありません。より正確には、同時に何本の外線通話が必要か、どのような番号表示が必要か、そしてそのプロジェクトが小規模オフィスに近いのか、高トラフィックのコールセンターに近いのかを確認することです。
中小規模導入向けの FXO アクセス

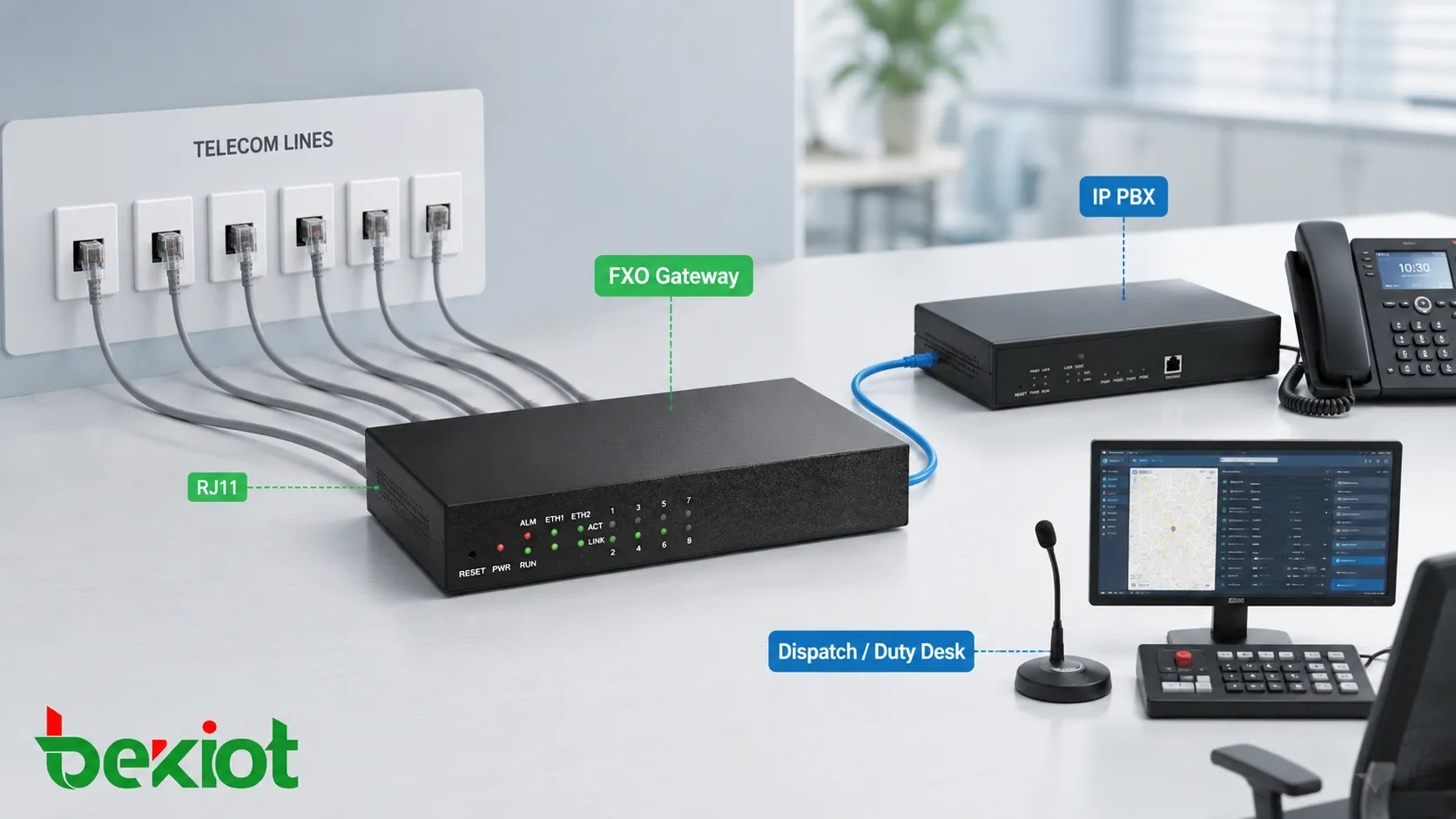

FXO は Foreign Exchange Office の略です。電話ゲートウェイのプロジェクトでは、FXO ポートは通信事業者が提供する標準のアナログ電話回線を接続するために使われます。各アナログ回線は通常 2 線式の電話回線で、一般的には RJ11 インターフェースで接続されます。
FXO の最も重要な特徴は、1 回線 1 通話というシンプルな動作です。1 本の物理アナログ回線は 1 本の同時通話をサポートします。プロジェクトに公衆網へ接続された FXO 回線が 1 本しかない場合、同時に有効な外線通話は 1 本だけです。その回線が使用中であれば、他のユーザーは同じ回線で別の着信または発信を行うことはできません。
つまり、FXO 回線数は通話同時数に合わせて計画する必要があります。オフィスで 8 本の同時外線通話が必要な場合、通常は通信事業者から 8 本のアナログ電話回線を取得し、十分な FXO ポートを備えた FXO ゲートウェイを用意します。通信事業者が物理回線を機器室まで引き込み、施工担当者がそれを FXO ゲートウェイに接続します。
関連ソリューション： /analog-gateway/
番号管理とアナログトランクサービス
FXO は理解しやすく配線も簡単ですが、よくある業務上の制限があります。会社が 8 本のアナログ電話回線を申し込むと、通信事業者は 8 つの個別電話番号を提供する場合があります。通常の内線利用では問題ないこともありますが、会社の代表番号やカスタマーサービス窓口としては理想的ではない場合があります。
この場合、組織は通信事業者にアナログトランクサービスを申し込む必要があります。このサービスでは、複数のアナログ回線を 1 つの主番号に結び付けることができ、外部ユーザーは統一された番号へ発信し、通信事業者が利用可能なアナログ回線へ着信を分配します。
ただし、このサービスは月額費用を増やす可能性があり、地域の通信事業者の方針にも左右されます。プロジェクトチームは、FXO を最終的なアクセス方法に選ぶ前に、番号の結合、発信者番号表示、着信分配、サービス費用を確認する必要があります。

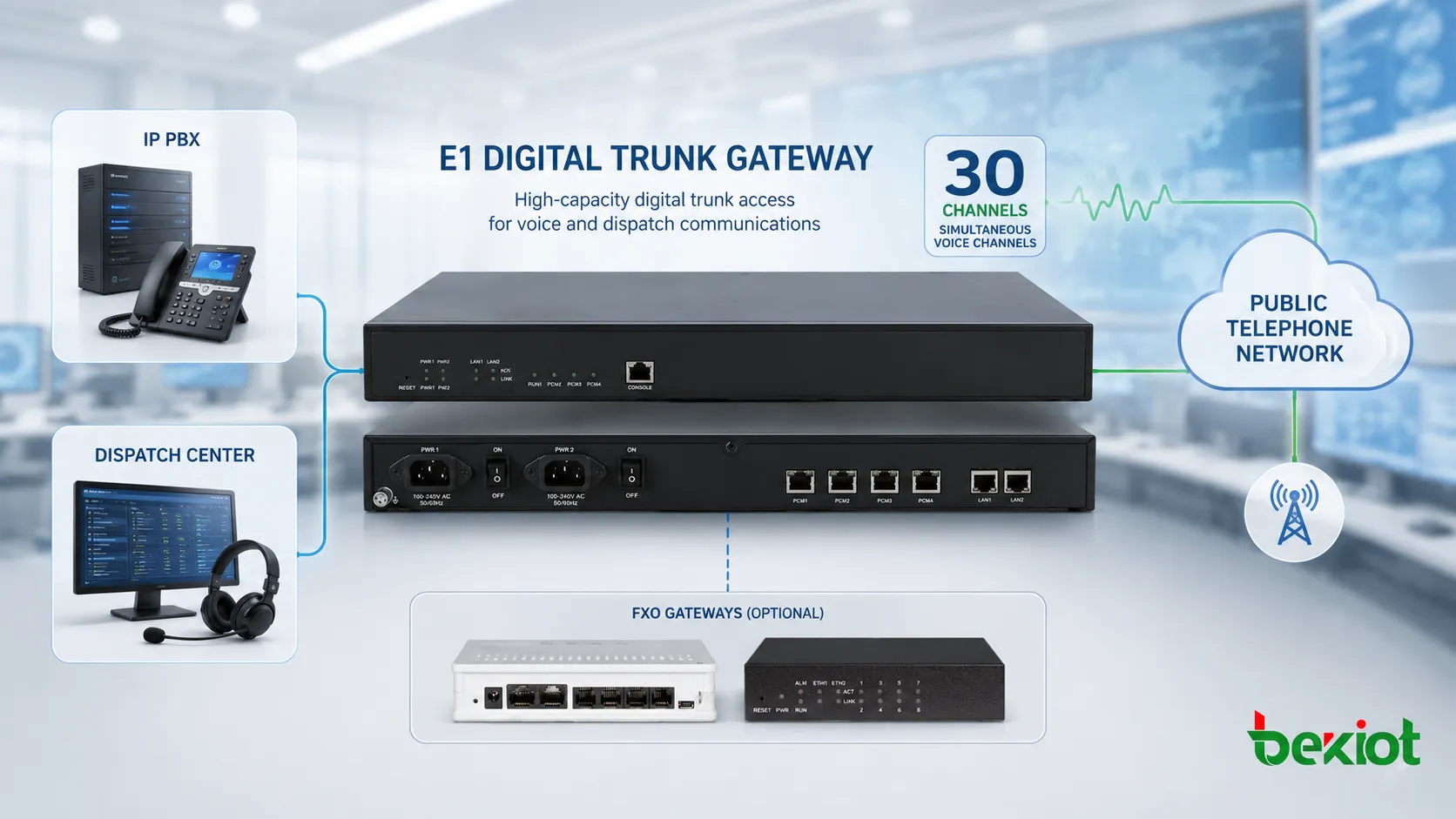

高い同時通話向けの E1 デジタルトランク
E1 は、企業電話システムや通信事業者との相互接続で広く使われるデジタルトランクアクセス方式です。電話システムのプロジェクトでは、E1 は一般的に ISDN PRI 信号方式とともに使用されますが、一部の通信環境では SS7 信号方式が使われることもあります。多くの企業およびディスパッチ用途では、ISDN PRI がより一般的です。
E1 の最大の利点は、1 本の物理リンクで高い通話容量を提供できることです。1 本の E1 回線は通常 30 チャネルの音声を収容できます。実際には、1 本の E1 トランクで 1 つのデジタルトランク接続を通じて最大 30 本の同時外線通話をサポートできるという意味です。
そのため E1 は、緊急通報受付センター、カスタマーサービスセンター、アウトバウンドコールセンター、指令・ディスパッチセンター、交通運用センター、外部通信が頻繁な大規模組織など、通話トラフィックが多い場面に適しています。
E1 トランクアクセスの業務上の利点
多くの個別 FXO 回線と比べて、E1 は通常、統一された番号管理に向いています。1 つの主番号で複数の同時通話をサポートできます。着信は公開済みの同じ番号を共有でき、発信は通信事業者の設定やプロジェクト方針に従って統一された発信者番号を表示できます。
これは、専門的な外部通信の窓口を必要とする組織にとって重要です。顧客、市民、パートナー、現場チームは、多数の個別アナログ番号を覚える代わりに 1 つの番号へ電話できます。高トラフィック部門では、業務継続性を高め、番号管理を簡素化します。
E1 アクセスには通常、E1 トランクゲートウェイ、または E1 インターフェースカードを備えた電話システムが必要です。申請、設置、パラメータ設定は FXO より複雑になる場合があります。試運転時には、信号パラメータ、クロック、フレーミング、PRI 設定、番号形式、通信事業者側の設定を確認する必要があります。
関連ソリューション： /trunk-gateway/
FXO と E1 の主な違い
FXO と E1 はどちらも、公衆電話網への安定した物理回線アクセスを提供できます。どちらも IP PBX やディスパッチ通信プロジェクトで広く使われています。違いは、容量、番号処理、コスト構造、設置の複雑さ、適用シナリオにあります。
| 比較項目 | FXO アナログ回線 | E1 デジタルトランク |
|---|---|---|
| 回線タイプ | アナログ電話回線 | デジタルトランク回線 |
| 代表的なインターフェース | RJ11 2 線接続 | E1 インターフェース、一般的には ISDN PRI 信号方式 |
| 通話容量 | 1 回線で 1 本の同時通話をサポート | 1 本の E1 リンクで通常 30 音声チャネルをサポート |
| 番号管理 | トランクサービスを利用しない場合、複数回線は複数番号になる可能性がある | 1 つの主番号と複数チャネル同時通話により適している |
| 導入の複雑さ | 配線が簡単で接続しやすい | 信号パラメータの調整とゲートウェイ設定が必要 |
| 最適な用途 | 小規模オフィス、小規模ディスパッチシステム、低同時数の外線通話 | コールセンター、緊急センター、大規模オフィス、高トラフィックのディスパッチプラットフォーム |
FXO がより適している場合
FXO は、システムに必要な外線数が限られている場合に適しています。小規模オフィス、施設の当直室、小規模工場、地域サービスデスク、軽量な指令ディスパッチ用途では、FXO は実用的でコスト管理しやすい選択肢です。
設置を簡単にしたい場合にも適しています。アナログ回線は理解しやすく、RJ11 配線は多くの施工担当者に馴染みがあり、トラブルシューティングも比較的直接的です。外線同時数が約 20 回線未満であれば、地域の通信事業者のサービス条件によっては FXO も便利です。
ただし、組織が統一番号、頻繁な着信、将来の拡張を必要とする場合、FXO は慎重に選ぶべきです。多数のアナログ回線を申し込むと配線が複雑になり、番号結合によってサービス費用が増える可能性があります。
E1 の方が合理的な場合
プロジェクトに高い同時通話容量が必要な場合、E1 はより強力な選択肢です。1 本の E1 トランクは 1 本のアナログ回線よりはるかに大きな容量を提供するため、外部通信が頻繁な組織に適しています。
集中した番号表示にも適しています。組織が公開番号 1 つ、複数の同時着信、統一された発信者番号表示を必要とする場合、E1 は多くの個別アナログ回線よりも整理された業務構造を提供します。
一方で、E1 は通常、申請費用、サービス費用、設置時の技術要件が高くなります。信号方式の不一致や番号設定の問題を避けるため、通信事業者、ゲートウェイサプライヤー、PBX エンジニア、プロジェクトインテグレーターと共同で計画する必要があります。
IP PBX とディスパッチシステムの外線設計
IP PBX プロジェクトでは、外線ゲートウェイが内部 SIP システムと公衆電話網の橋渡しをします。社内ユーザーは SIP 内線で発信し、ゲートウェイは通話を FXO アナログ回線または E1 デジタルトランクチャネルへ変換します。
指令ディスパッチシステムでは、設計がより複雑になる場合があります。プラットフォームは、当直席、緊急通話ルーティング、通話録音、ページング連携、無線統合、ホットラインアクセス、多者間協調をサポートする必要があります。この場合、外線計画では通話数だけでなく、運用ワークフローも考慮する必要があります。
IP PBX 統合、ゲートウェイアクセス、ディスパッチ通信、外線計画が必要なプロジェクトでは、Becke Telcom を軽いソリューション参考として検討できます。重要なのは、ポート数だけで機器を選ぶのではなく、実際のサービス要件にゲートウェイタイプとトランク容量を合わせることです。
回線を申し込む前の計画チェックリスト
FXO または E1 サービスを申し込む前に、プロジェクトチームはまず同時外線通話数を見積もる必要があります。これには、着信、発信、緊急通話、カスタマーサービス通話、ピーク時の可能なトラフィックが含まれます。システムは平均通話量だけで設計すべきではありません。
チームは番号要件も確認する必要があります。組織によっては 1 つの主番号が必要です。ほかには、部門別番号、ホットライン番号、発信者番号表示ルールが必要な場合があります。これらの詳細は、アナログトランクサービスとデジタルトランクアクセスのどちらが適しているかに影響します。
最後に、エンジニアは機器の互換性を確認する必要があります。FXO には十分なアナログゲートウェイポートが必要です。E1 には互換性のあるトランクゲートウェイまたは PBX インターフェースカードが必要です。SIP 登録、ルーティングルール、ダイヤルプラン、発信者番号、録音、フェイルオーバー動作は引き渡し前にテストする必要があります。
実用的な選定まとめ
| プロジェクト要件 | 推奨オプション | 理由 |
|---|---|---|
| 外線通話が少数だけ必要 | FXO | 配線が簡単で導入初期の複雑さが低い |
| 外線数が約 20 未満 | FXO が適している場合がある | アナログ回線の導入がまだ管理しやすい |
| 多数の同時通話を伴う 1 つの主番号が必要 | E1 | 多チャネルトランク能力と番号表示に優れる |
| コールセンターまたは緊急センターの導入 | E1 | 高い同時通話能力と強い業務能力 |
| できるだけ低い技術的複雑さが必要 | FXO | 通常、デジタルトランク信号方式より設定が容易 |
| 長期的な拡張が予想される | E1 または計画的なトランク移行 | デジタルトランクアクセスは大規模システムでより拡張しやすい |
結論
FXO と E1 はどちらも、社内電話システム、IP PBX プラットフォーム、指令ディスパッチシステムを公衆電話網へ接続する安定した実用的な方法です。FXO はシンプルで扱いやすく、小規模な外線接続に適しています。各アナログ回線は通常 1 本の同時通話をサポートするため、回線数は想定される同時通話数に合わせる必要があります。
E1 は大規模で高トラフィックなシナリオにより適しています。1 本の E1 回線は通常 30 本の同時音声チャネルをサポートできるため、コールセンター、緊急センター、ディスパッチ室、1 つの主番号で多チャネル通話能力が必要な組織に適しています。
正しい選択は、通話量、番号戦略、通信事業者のサービス条件、予算、ゲートウェイ互換性、将来の拡張によって決まります。小規模プロジェクトでは FXO の方が簡単で経済的な場合があります。大規模で通話量が多く、より高い業務要件を持つシステムでは、E1 が通常より専門的なトランクアクセス方式です。
よくある質問
FXO と E1 を同じ電話システムで使用できますか？
はい。システムによっては、両方のアクセス方式を同時に使用できます。たとえば、E1 を高トラフィック通話用の主トランクとして使い、FXO 回線をバックアップ、特殊番号、またはローカルアナログアクセスに使うことができます。
E1 には通信事業者側の設定が必要ですか？
はい。E1 トランクアクセスには通常、通信事業者との調整が必要です。信号方式、クロックソース、番号形式、着信ルール、発信者番号表示、チャネル利用可否を試運転前に確認する必要があります。
すべての FXO 回線が使用中の場合はどうなりますか？
すべてのアナログ回線がすでに使用中の場合、追加の着信または発信は失敗するか、話中音になることがあります。そのため FXO 回線数は、従業員数だけでなくピーク時の同時通話数に基づいて計画する必要があります。
IMS は FXO や E1 より優れていますか？
IMS は IP ベースのアクセスを使用するため有用な場合がありますが、通信事業者の方針、アクセス許可、セキュリティ要件、プラットフォーム互換性に大きく依存します。物理回線アクセスが明確で安定しており、従来型電話プロジェクトで定義しやすいため、FXO や E1 を選ぶプロジェクトもあります。
プロジェクト引き渡し前に何をテストすべきですか？
エンジニアは、着信、発信、同時通話容量、発信者番号表示、通話録音、緊急通話ルーティング、フェイルオーバー動作、エコー品質、切断検出、ネットワークまたは電源断後の復旧をテストする必要があります。
