ディスパッチ電話はどのようにSIPページングシステムに接続しますか？

制御室のオペレーターは、施設全体を中断させずに積載エリアの担当者に警告する必要があります。別のページングソフトウェアを開いたり、専用マイクに向かう代わりに、オペレーターはディスパッチ電話のプログラム済みキーを押し、必要なゾーンを選択し、ハンドセット、スピーカーフォン、またはガチョウ首マイクを通して話します。

操作はわずか数秒しかかからないかもしれませんが、その背後でいくつかの機能が連携して動作する必要があります。ディスパッチ電話は正しく登録され、SIPプラットフォームはページング先を認識し、受信端末は自動応答し、ネットワークは過度の遅延やパケット損失なく音声を伝送しなければなりません。

ほとんどの導入環境では、ディスパッチ電話はすべてのスピーカーに直接接続するわけではありません。これは、IP-PBX、SIPサーバー、またはディスパッチプラットフォームを使用してSIPスピーカー、ページングゲートウェイ、放送ゾーンに到達する、より広範な通信システム内のSIPエンドポイントとして機能します。

ページングアーキテクチャにおけるディスパッチ電話の位置付け

SIPページングシステムには通常、呼制御レイヤー、オペレーターエンドポイント、1つ以上の音声出力デバイスが含まれます。ディスパッチ電話は、ライブアナウンスを開始し、必要な宛先を選択するために使用されるオペレーターエンドポイントです。

典型的なシステムは以下を含む場合があります：

• SIPディスパッチ電話またはページングコンソール

• IP-PBX、SIPサーバー、またはコマンド＆ディスパッチプラットフォーム

• SIPホーンスピーカーおよびIPカラムスピーカー

• SIPページングゲートウェイ

• 従来のアンプおよびアナログスピーカーライン

• PoEスイッチ、ルーター、ネットワークセキュリティ機器

ディスパッチ電話とページングエンドポイントはどちらも同じSIPプラットフォームに登録されます。各デバイスまたはページンググループには内線番号が割り当てられます。オペレーターがページング番号をダイヤルすると、プラットフォームは設定されたルーティングを適用し、電話を対応する放送エンドポイントに接続します。

オールIP導入の場合、基本接続パスは次のとおりです：

ディスパッチ電話 → SIPサーバーまたはIP-PBX → ページンググループ → SIPスピーカー

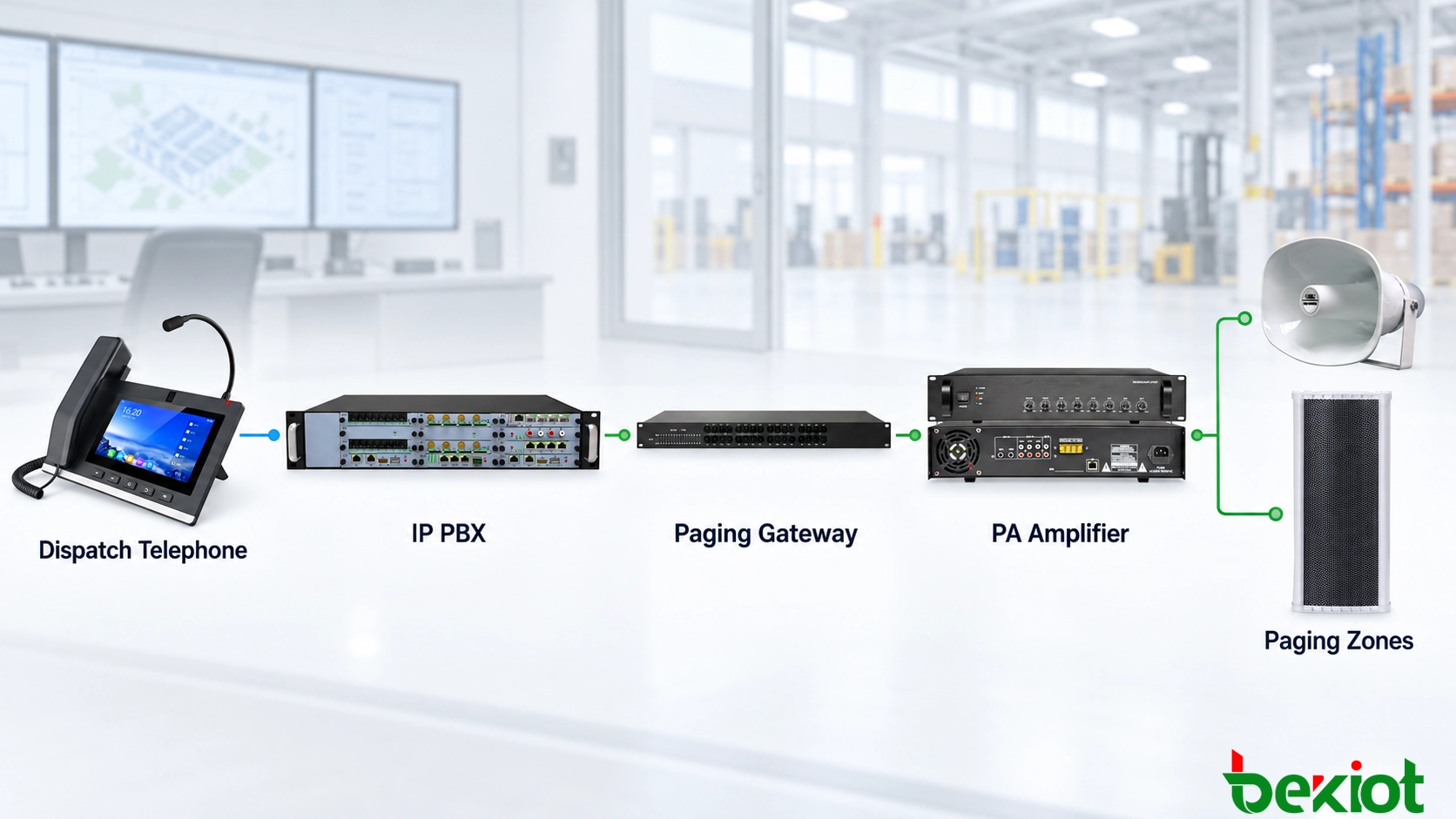

サイトに既存のアナログ公共放送システムが残っている場合、パスは次のようになります：

ディスパッチ電話 → SIPサーバー → SIPページングゲートウェイ → PAアンプ → アナログスピーカー

より大規模なコマンド＆コントロール環境では、ディスパッチプラットフォームが電話とSIPサーバーの間に位置することがあります。オペレーター権限、ページング記録、優先度レベル、アラーム連動、グラフィカルなゾーン選択を追加でき、SIPサーバーは引き続きデバイス登録と呼ルーティングを処理します。

さまざまなページングネットワークへの接続方法

SIP内線直接呼び出し

内線直接呼び出しは最も単純な構成です。ディスパッチ電話と各SIPページング端末は、IP-PBXまたはSIPサーバーに個別の内線として登録します。SIPホーンは内線6101を使用し、別のエリアのIPカラムスピーカーは内線6102を使用する場合があります。

オペレーターがこれらの番号のいずれかをダイヤルすると、サーバーは電話と選択されたエンドポイント間のSIPセッションを確立します。ページング端末は自動応答し、オペレーターのライブ音声を再生します。

このアプローチは、小規模システム、個別のロケーション、およびオペレーターが特定のエリアに時々呼びかける必要がある導入環境に適しています。また、ゾーン全体をアクティブにせずに単一のページングデバイスをテストまたは保守するのも容易です。

ただし、サイトに多数のエンドポイントが含まれる場合、各スピーカーに個別に呼びかけるのは非効率的になります。したがって、個別内線呼び出しは、ポイントツーポイントページング、機器テスト、または独立した制御が必要なロケーションに限定すべきです。

SIPページンググループ

ページンググループにより、複数のエンドポイントが1つの宛先番号を共有できます。たとえば、内線6200は生産エリアを表し、6つのSIPホーンを同時にアクティブにできます。他の番号は倉庫、積載ベイ、オフィスビル、または屋外エリアに割り当てることができます。

ページンググループは通常、IP-PBX、SIPサーバー、または放送管理プラットフォーム上で作成されます。システムによっては、プラットフォームが受信デバイスとの個別SIPセッションを確立するか、呼をマルチキャストオーディオストリームに変換します。

グループページングは、ディスパッチャーが個々のスピーカーではなく運用エリアを選択するため、日常運用を簡素化します。また、ユーザー権限、ページングスケジュール、緊急優先度ルールの実用的な基盤を提供します。

ゾーンメンバーシップは、サイトの物理レイアウトと運用手順に従うべきです。たとえば、積載ベイの近くに設置されたスピーカーは、両方のデバイスが同じネットワークスイッチに接続されているという理由だけで、自動的に倉庫ページンググループに属すべきではありません。

SIPページングゲートウェイ接続

ページングゲートウェイは、宛先が従来のPAアンプまたは既存のアナログスピーカーネットワークである場合に使用されます。ゲートウェイはSIPプラットフォームに呼び出し可能な内線として登録し、受信したSIPオーディオをアナログ信号に変換します。

ゲートウェイが呼を受信すると、リレーをアクティブにしてアンプを起動したり、オーディオ入力を開いたり、ゾーンコントローラーをトリガーしたりすることもあります。正確な配線は、ゲートウェイ出力とアンプ入力に依存し、RCA、平衡オーディオ端子、または他のラインインターフェイスを使用する場合があります。

この設計により、組織は既存のアンプやスピーカーを交換せずに電話ベースのページングを追加できます。これは、IP通信への段階的移行中の工場、キャンパス、倉庫、輸送施設で特に有用です。

インストール前に、プロジェクトチームは必要なオーディオレベル、入力インピーダンス、接地方法、リレー動作を確認する必要があります。ゲートウェイとアンプ間のアナログインターフェイスが一致しない場合、SIP呼の成功は正しい再生を保証しません。

SIP制御マルチキャストページング

マルチキャストは、同じアナウンスを最小限のセットアップ遅延で多数のIPスピーカーに届ける必要がある場合に有用です。オーディオはマルチキャストアドレスに送信され、そのアドレスに登録されたすべての許可エンドポイントがストリームを受信できます。

ディスパッチ電話がマルチキャスト送信を直接サポートする場合もありますが、この機能を前提とすべきではありません。多くの導入環境では、電話は最初にSIP呼をサーバーに発信し、ページングプラットフォームがその呼を選択されたゾーン用のマルチキャストオーディオに変換します。

ネットワークスイッチは、意図されたマルチキャスト設計をサポートしている必要があります。IGMPスヌーピング、VLAN設定、マルチキャストルーティングは、特にページングが異なるサブネットや建物をまたがる場合に、展開前に確認すべきです。

SIPシグナリングとマルチキャストオーディオは、この構成において異なる目的を果たします。SIPは発信者を識別し、認可を確認し、ページングタスクを開始しますが、マルチキャストは同じオーディオストリームを複数のエンドポイントに効率的に配布します。

SIPアカウントとページングパラメータ

統合は、ディスパッチ電話にSIPアカウントを割り当てることから始まります。必要な設定には通常、SIPサーバーアドレス、内線番号、認証名、パスワード、ポート、トランスポート方式、優先オーディオコーデックが含まれます。

SIPスピーカーまたはページングゲートウェイにも同様の登録パラメータが必要です。各エンドポイントには、保守担当者が内線番号だけに頼らずに識別できるように、明確なデバイス名とロケーション説明も必要です。

次の例は、小規模な産業用ページングシステムがどのように構成されるかを示しています：

ライブページングには自動応答が不可欠です。スピーカーが手動で呼を受諾するのを待つことはできません。機器によっては、自動応答は端末ローカルで有効にされるか、サーバーから送信される特定のSIPヘッダーによってトリガーされます。

コーデックの互換性も確認する必要があります。G.711は、予測可能な音声品質を提供し広くサポートされているため、管理されたローカルネットワークで一般的に使用されます。G.711 A-lawは多くの国際的およびヨーロッパ志向のシステムで一般的であり、G.711 μ-lawは北米および日本のネットワークで頻繁に使用されます。ディスパッチ電話、サーバー、ページングエンドポイントは、相互にサポートされるコーデック設定を使用する必要があります。

リモート接続には低帯域幅コーデックを検討することもできますが、オーディオパス内のすべてのデバイスが選択されたフォーマットをサポートしている必要があります。トランスコーディングは一部の通信プラットフォームで可能ですが、処理要件が増加し、追加の遅延を導入する可能性があります。

通常の内線が緊急ゾーンやサイト全体のゾーンに放送することを防止するために、呼権限を設定すべきです。DSSキーは設定された宛先番号へのアクセスを提供するだけです。認可は、発信者の内線、ユーザーロール、スケジュール、またはページンググループに基づいて、SIPサーバーまたはディスパッチプラットフォームによって適用されるべきです。

関連製品： Becke Telcom IPディスパッチコンソール

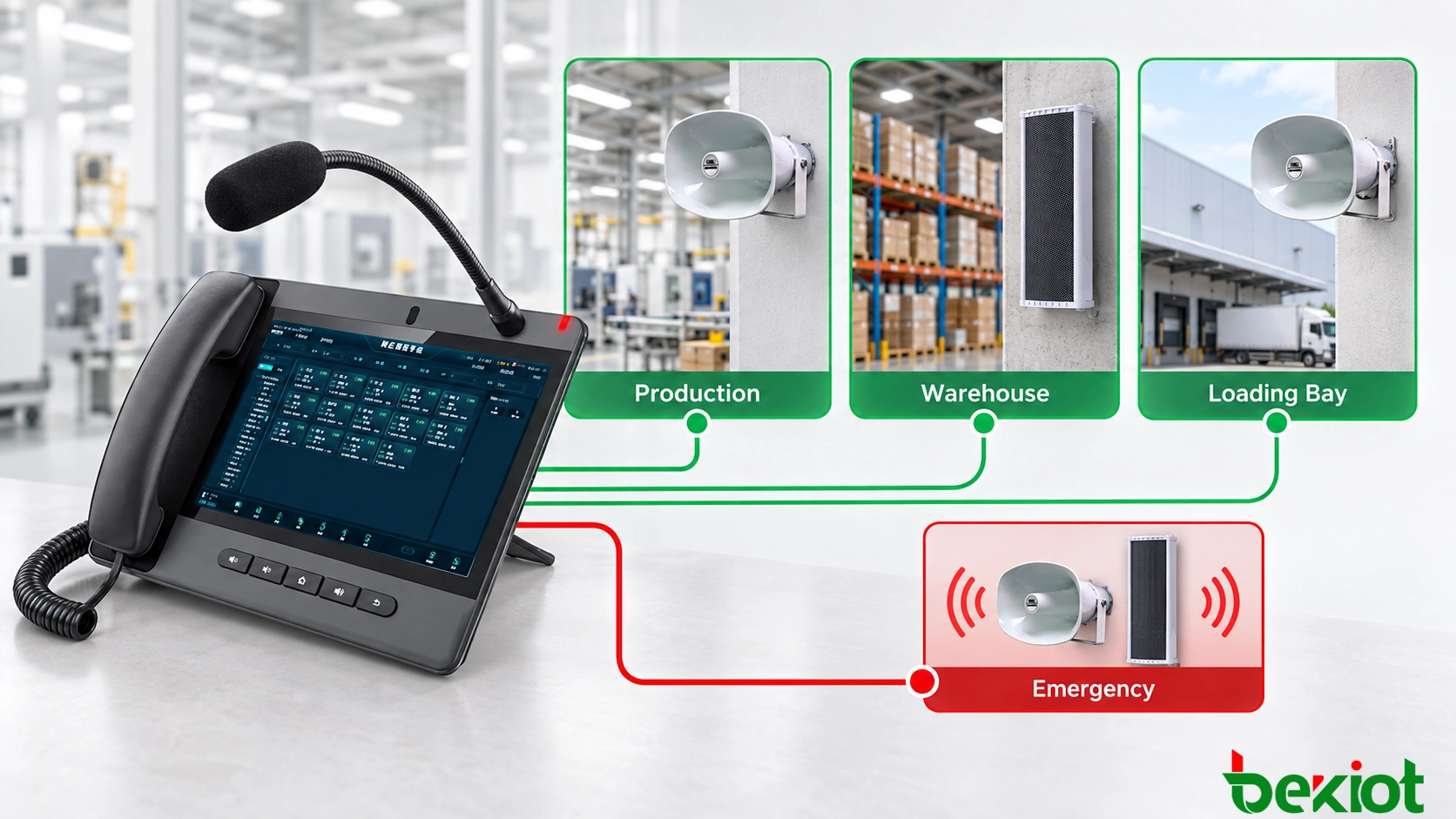

ディスパッチ電話でのワンタッチゾーン選択

制御室では、オペレーターに長い内線番号のリストを記憶させるべきではありません。頻繁に使用するページング先は、ディスパッチ電話のDSSキーまたはプログラム可能キーに割り当てることができます。

オペレーターに表示されるラベルは、物理的または運用エリアを説明するものであり、内部の内線番号ではないようにすべきです。これにより、時間に敏感なイベント中の選択ミスを減らせます。

プログラム可能キーは、スピードダイヤルキーまたはプッシュ・トゥ・トーク（PTT）制御として機能します。スピードダイヤルの場合、オペレーターはキーを押し、ページングパスが接続されるのを待ってから話します。PTT操作の場合、オペレーターは話している間キーを押し続け、アナウンスを終了するために離す必要があるかもしれません。

正確なキー動作は、制御室担当者のトレーニング前に確認する必要があります。すべての電話が同じ押す・保持する・離すのシーケンスを使用するとは想定すべきではありません。

一部のディスパッチ電話は、BLFサブスクリプションまたはプラットフォームステータス情報を使用して、宛先が利用可能か現在アクティブかを表示できます。緑色のインジケーターは利用可能なゾーンを表し、赤色または点滅インジケーターはアクティブなアナウンスまたは緊急状態を示す場合があります。

ステータス表示は、電話、SIPサーバー、ページングシステム間の相互運用性に依存します。リアルタイムステータス監視が利用できない場合でも、キーはページングを開始できます。そのため、必要な動作はシステム設計中に確認すべきです。

呼フローと放送優先度

オペレーターがページングキーを押すと、ディスパッチ電話はSIP INVITEを呼制御プラットフォームに送信します。プラットフォームは発信者を識別し、ダイヤルプランと権限をチェックし、選択されたページング先を解決します。

次にプラットフォームは該当するSIPスピーカー、ゲートウェイ、またはページンググループを呼び出します。宛先が自動応答した後、オペレーターの音声はRTPストリームで伝送されるか、選択されたエンドポイントに配信するためにマルチキャストオーディオに変換されます。

オペレーターは、話す前にページング確認トーン、画面上の表示、またはアクティブゾーンランプを待つべきです。早すぎる開始は、SIPセッションとオーディオパスがまだ確立中にメッセージの最初の部分が失われる原因となる可能性があります。

したがって、ディスパッチページングのワークフローは次のように要約できます：

1. オペレーターが必要なページングゾーンを選択します。

2. 電話がSIP呼リクエストを送信します。

3. プラットフォームが宛先とオペレーターの権限を検証します。

4. ページングエンドポイントが自動応答します。

5. 電話がアクティブ状態を表示するか、確認トーンを再生します。

6. オペレーターがアナウンスを配信します。

7. 音声がRTPまたはマルチキャストを介して選択されたエンドポイントに伝送されます。

8. オペレーターがPTTキーを離すか、呼を終了します。

9. プラットフォームがセッションを終了し、ゾーンを通常状態に戻します。

10. ロギングが有効な場合、イベントが記録されます。

アナウンスが終了したら、プラットフォームはページンググループを速やかに解放すべきです。スピーカーはその後、以前の動作状態に応じて、BGM、スケジュール再生、またはスタンバイ状態に戻る場合があります。

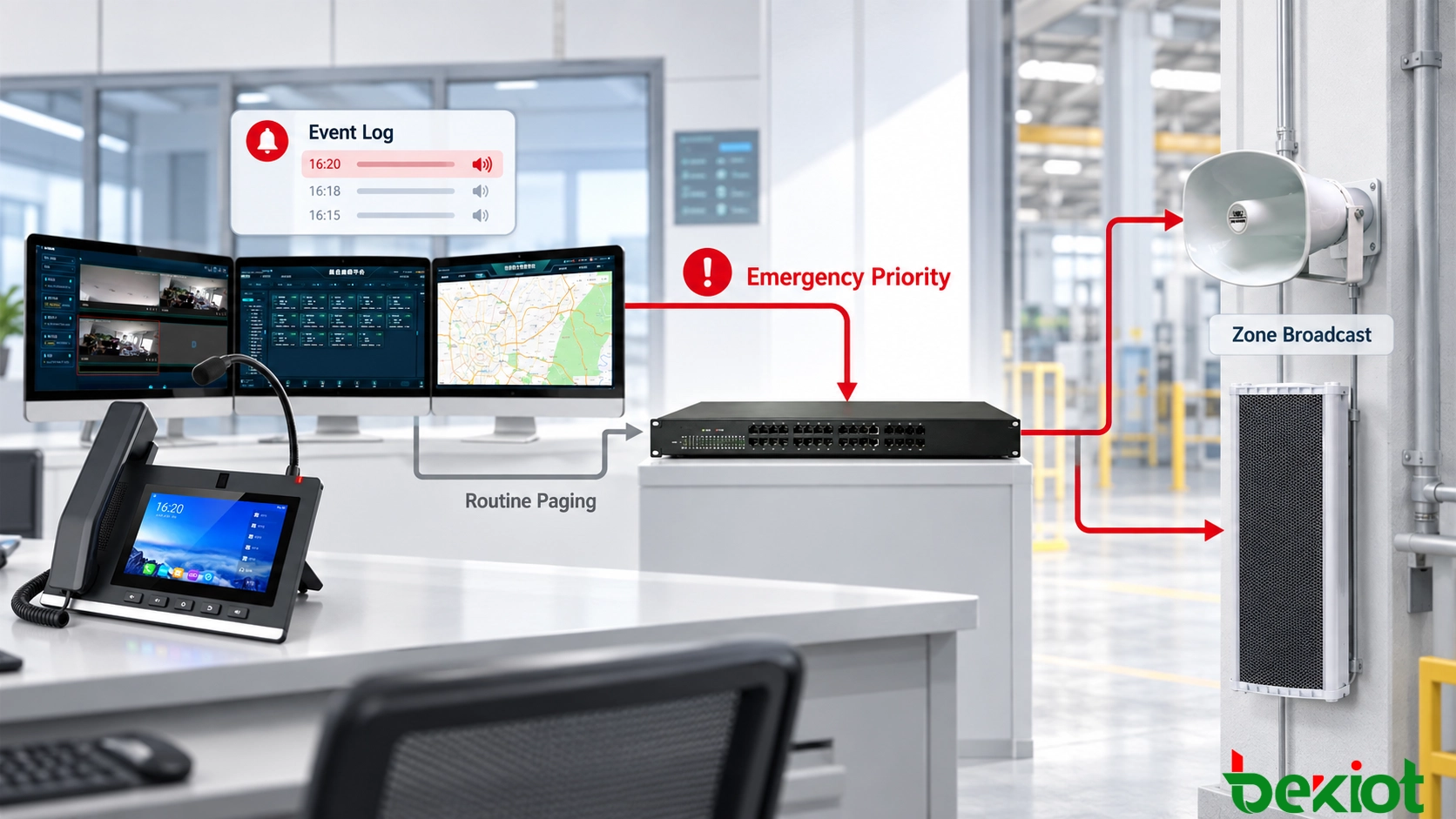

緊急ページングには追加の制御が必要です。高優先度のアナウンスは、BGM、スケジュールオーディオ、または進行中のルーチンアナウンスを中断する必要があるかもしれません。システムは、どのオペレーターロールがこの機能を使用できるか、どのゾーンを上書きできるかを定義すべきです。

優先度はディスパッチ電話単独で作成されるものではありません。SIPプラットフォームが優先度レベルを認識し、受信ページング機器が意図された中断動作をサポートしている必要があります。

システムは、2人のオペレーターが同じゾーンにページングしようとした場合の動作も定義する必要があります。可能なポリシーは次のとおりです：

• 最初のアクティブな呼にゾーンの制御を維持させる

• 2番目の呼をビジー表示で拒否する

• 2番目のリクエストをページングキューに入れる

• より高い優先度のオペレーターがアクティブなアナウンスを中断できるようにする

これらのルールはコミッショニング前に確立すべきです。未定義の競合ポリシーは、音声の混合、メッセージの中断、またはどのオペレーターがページングゾーンを制御しているかに関する不確実性をもたらす可能性があります。

記録とイベントログは、オペレーターID、ページング先、開始時間、呼時間を提供できます。これらの記録はインシデントレビューとメンテナンスをサポートします。ただし、完了したSIPレコードは通信セッションが発生したことを確認するだけであり、すべてのスピーカーが可聴音を出力したことを証明するものではありません。

コミッショニングとトラブルシューティング

テストは、ディスパッチ電話のマイクからスピーカー出力までの完全なパスをカバーする必要があります。SIP登録の成功は、デバイスがサーバーと通信できることを確認するだけであり、正しいルーティング、自動応答、オーディオ伝送、またはスピーカーカバレッジを確認するものではありません。

各ページングゾーンを個別に呼び出すべきです。インストーラーは、表示されたゾーン名、呼によってアクティブ化されたデバイス、接続プロンプト、オーディオレベル、オペレーターが切断した後のオーディオパスの解放を検証する必要があります。

各テストメッセージの先頭と末尾を注意深く確認すべきです。最初の単語が欠落している場合、オペレーターはオーディオパスが準備できる前に話している可能性があります。最後の単語が途切れている場合、PTTキーまたは呼終了のタイミングを調整する必要があるかもしれません。

サイト全体および緊急グループは、制御された条件下で個別にテストすべきです。テストでは、緊急ページングが低優先度オーディオを中断するかどうか、通常サービスがその後正しく再開されるかを確認する必要があります。

複数オペレーターを伴うテストも実行すべきです。あるディスパッチャーがルーチンゾーンを占有し、別のオペレーターが同じ宛先に通常または緊急呼を試みることができます。観察された結果は、承認された優先度および競合処理ポリシーと一致するべきです。

フォールバック方法も検討すべきです。中央SIPサーバーが障害を起こした場合、スタンバイサーバーがデバイス登録を引き継ぐことができます。マルチサイトシステムでは、中央プラットフォームへのWAN接続が利用できない場合、ローカルページングコントローラーが影響を受ける施設内の通信を維持できます。

適切なフォールバック設計は運用リスクに依存します。ルーチンの職場アナウンスは短い中断を許容できるかもしれませんが、緊急指令センター、産業プラント、輸送施設では冗長サーバー、バックアップ電源、ローカルページングの継続性が必要になる場合があります。

ディスパッチ電話とSIPページングシステム間の信頼性の高い接続は、SIP登録の成功以上のものに依存します。ゾーンルーティング、自動応答、プログラム可能キー、オーディオ優先度、ネットワーク品質を完全な運用パスとしてテストする必要があります。制御室にとって、最終目標はシンプルです：正しいエリアを選択し、ページングパスが準備できていることを確認し、最小限のアクションで明確なメッセージを配信することです。

よくある質問

ディスパッチ電話はIP-PBXなしでSIPスピーカーに直接接続できますか？

両方のデバイスがピアツーピアSIP通信をサポートしている場合、直接IP呼び出しが可能な場合があります。ただし、この構成はルーティング、権限、グループ管理、フェイルオーバーが制限されます。IP-PBXまたはSIPプラットフォームは、制御室およびマルチゾーンページングシステムに一般的により適しています。

1台のディスパッチ電話で複数のSIPスピーカーを同時に呼び出せますか？

はい。スピーカーをページンググループに割り当てるか、プラットフォームがオペレーターのオーディオをマルチキャストで配信できます。適切な方法は、エンドポイント数、ネットワーク設計、SIPプラットフォームの機能に依存します。

ディスパッチ電話には専用のページングサーバーが必要ですか？

常にではありません。互換性のあるIP-PBXが内線呼び出しと基本的なページンググループを提供できる場合があります。多数のゾーン、優先度レベル、スケジュールオーディオ、イベント連携、監視、詳細なユーザー権限が必要なプロジェクトには、専用のページングまたはディスパッチプラットフォームがより適切です。

オペレーターはアナウンスが聞かれたという確認を受け取れますか？

SIPシグナリングはページングエンドポイントが呼を受諾したことを確認できますが、人々がメッセージを聞いたことを証明するものではありません。より強力な確認には、エンドポイント監視、アンプ障害検出、マイクベースのオーディオテスト、または影響を受けるエリアの担当者からのコールバックが必要になる場合があります。

中央プラットフォームへのWAN接続が失敗した場合はどうなりますか？

すべての呼が中央サーバーに依存している場合、ページングが停止する可能性があります。復元力のある設計では、ローカルSIPサーバー、サバイバブルゲートウェイ、またはローカルページングコントローラーを使用して、WAN障害時にサイト内で重要な通信が利用可能なままになるようにできます。

すべてのSIPページングデバイスが緊急優先度上書きをサポートしていますか？

いいえ。優先度動作は、SIPプラットフォーム、ページングエンドポイント、設定されたルーティングポリシーに依存します。互換性は、SIP登録のみから推定するのではなく、相互運用性テストを通じて確認すべきです。
