直接埋設光ファイバケーブルの強化とは、管路やコンジットを全線にわたって連続して使用せず、地中に直接埋設される光ファイバケーブルを保護するために講じられる構造面、材料面、施工面の対策を指します。ケーブルは土圧、湿気、石、げっ歯類、掘削リスク、温度変化、長期的な地盤変動にさらされるため、光伝送性能と耐用年数を維持するには強化が不可欠です。

強化された地中ケーブルは、単にシースを厚くしただけの通常の光ファイバケーブルではありません。遮水材、抗張力体、外装層、耐圧潰構造、ねずみ害対策、耐食性の金属または非金属部材、耐久性外被、警告テープ、ルート標識、適切なトレンチ床付け材、そして試験済みの受入手順を含む総合的な保護設計です。適切な強化方法は、土壌条件、埋設深さ、牽引方法、機械的リスク、湿気への曝露、通信回線の重要度に応じて決まります。

地中路線に一層の保護が必要な理由

地中への敷設は、風雨や日光にさらされないため、架空敷設より安全に見えるかもしれません。しかし実際には、土壌は異なるリスクの集合をもたらします。ケーブルは、締め固められた土によって押圧され、岩に押しつぶされ、工事用工具で傷つき、げっ歯類に攻撃され、不等沈下時に引っ張られ、あるいは長年にわたってシース周囲にとどまる水の影響を受ける可能性があります。

管路に布設されたケーブルとは異なり、直埋設ケーブルは周囲環境との物理的な隔たりが限られています。ジャケットが損傷すれば、土壌水分が内部層に到達します。ケーブルが押し潰されれば、光ファイバにマイクロベンド損失やマクロベンド損失が生じる恐れがあります。ルート表示が不十分であれば、将来の掘削工事が予告なく回線を切断するかもしれません。

したがって強化には二つの目的があります。第一は、ケーブル本体を機械的ストレスや環境ストレスから保護すること。第二は、耐用期間を通じて、敷設、識別、保守、修復をより安全に行えるようにすることです。

ケーブル内部の保護層

外被（アウターシース）

外被は、土壌、湿気、摩耗、取扱い損傷に対する最初の障壁です。一般的なシース材料には、ポリエチレンやその他の屋外定格コンパウンドがあります。シースは、牽引時や敷設時、埋め戻し時のひび割れ、環境劣化、機械的摩耗に耐えなければなりません。

直埋設の場合、シースの厚さと材料品質は重要です。弱いシースは鋭利な石で切断されたり、敷設中に擦り傷を負ったり、長期的な土壌条件によって劣化する恐れがあります。過酷な環境では、現地のリスクに応じて、耐摩耗性、耐薬品性、または耐シロアリ性を高めたシースが必要になることがあります。

外装層（アーマー）

外装は、地中光ケーブルで最も一般的な強化方法の一つです。用途に応じて、波形鋼テープ、鋼線、アルミテープ、あるいは非金属外装を用いることができます。外装は、耐圧潰性、耐衝撃性、掘削損傷やげっ歯類の攻撃への抵抗力を高めます。

金属外装は強固な機械的保護を提供しますが、ボンディング、接地、腐食対策、雷保護の計画が必要になる場合があります。非金属外装は電気伝導性を持たず、接地の複雑さ、腐食、電磁的な懸念が重要となる地域で好まれることがあります。

抗張力体（テンションメンバ）

抗張力体は、ケーブルが牽引張力や長期的なひずみに耐えるのを助けます。材質は、鋼線、アラミドヤーン、ガラスヤーン、ガラス繊維強化プラスチック（FRP）などです。これらの役割は、光ファイバが安全限界を超えて伸ばされないように機械的荷重を負担することです。

抗張力体は敷設工法に適合しなければなりません。長距離区間を牽引したり、プラウで布設したり、不整地に敷設するケーブルは、短距離を手作業で布設する場合よりも高い引張性能を必要とすることがあります。

遮水材料

遮水は、シースが損傷した場合に、ケーブルコアに沿って水分が移動するのを防ぎます。これは、充填ジェル、乾式吸水ヤーン、遮水テープ、その他の防湿構造によって実現できます。

乾式遮水材は、ジェルの清掃作業を減らせるため、スプライシング時に取り扱いが容易なことが多いです。ジェル充填設計は高い耐水性を提供できますが、現場での成端作業はより煩雑になりがちです。選択は、ケーブル設計、施工者の好み、プロジェクト要件によります。

ルースチューブとファイバ保護

多くの屋外用光ケーブルはルースチューブ構造を採用しています。光ファイバはチューブ内に収められ、制御された動きを許容するとともに、直接的な外部応力からファイバを保護します。この設計は、ケーブルシースからガラスファイバへのひずみの伝達を低減するのに役立ちます。

チューブ構造、充填材、ファイバ数、緩衝設計、中央抗張力体の配置は、いずれも長期性能に影響します。強化は、実用的な敷設に支障をきたすほどケーブルを硬くすることなく、光ファイバを保護するべきです。

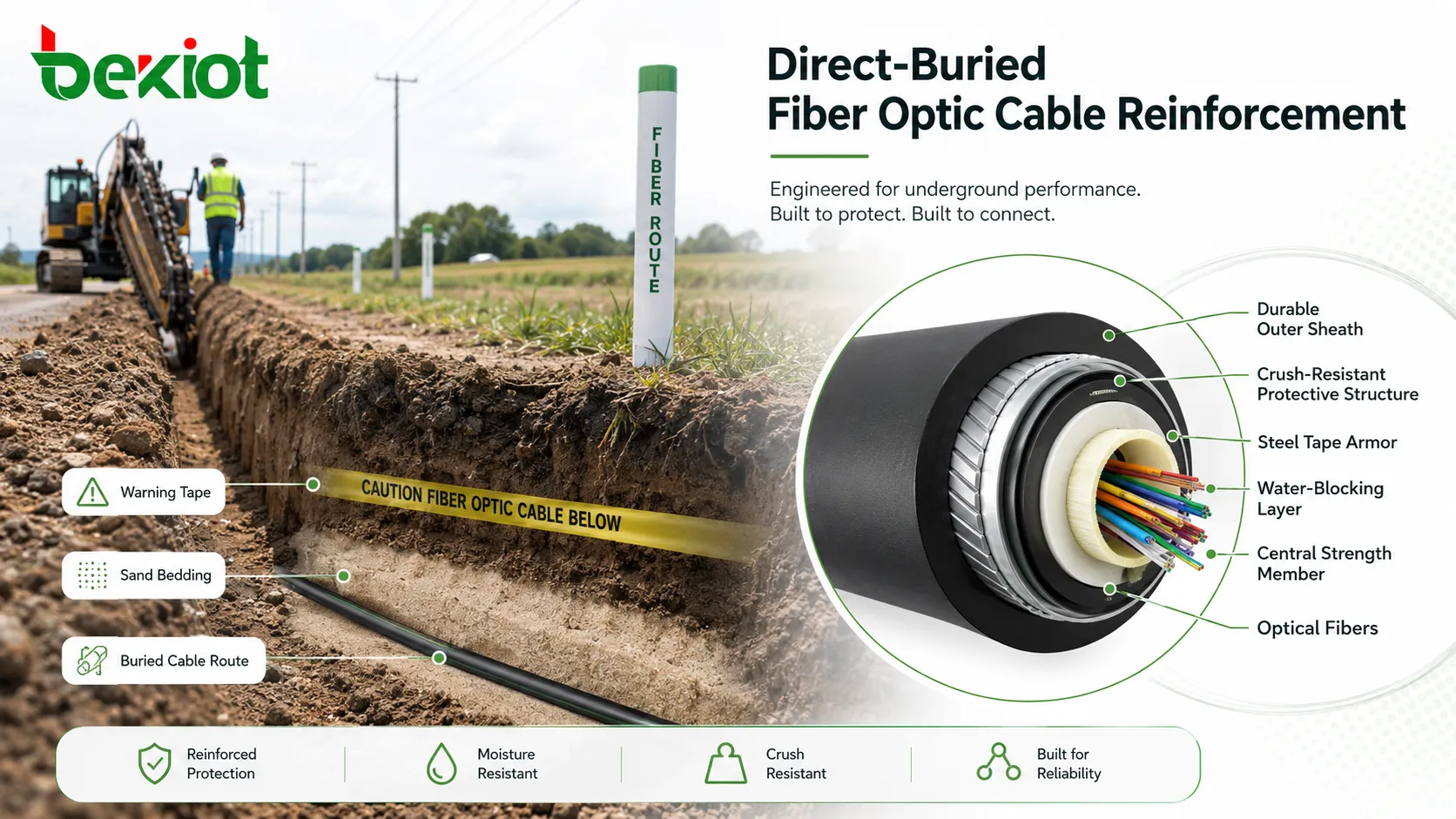

信頼性の高い地中ケーブルは多重防御層で構築されます。外被は土壌から保護し、外装は機械的攻撃に耐え、抗張力体は張力を担い、遮水は水分の移動を制限します。

機械的補強の方法

鋼テープ外装（スチールテープアーマー）

波形鋼テープ外装は、直埋設光ファイバケーブルに広く使用されています。波形構造は柔軟性を向上させながら、圧潰や外部衝撃への耐性をもたらします。また、げっ歯類や工具の偶発的な接触に対する物理的障壁にもなります。

鋼テープ外装は多くの一般的な地中路線に適していますが、腐食から保護する必要があります。ケーブルシースは無傷に保たれ、敷設時にはジャケットを傷めないようにしなければなりません。ルートの土壌腐食性が高い場合は、ケーブル設計と金属保護要件を慎重に検討すべきです。

鋼線外装（スチールワイヤーアーマー）

鋼線外装は、特に要求の厳しいルート、不安定な地盤、急斜面、河川横断、張力や外部荷重が高くなる敷設箇所において、強力な引張および機械的保護を提供します。伸びや局所的な圧力に対する耐性を高めることができます。

欠点は、重量増加、許容曲げ半径の拡大、より慎重な取扱いが求められることです。施工チームは、ケーブル損傷を避けるため、製造元が指定する許容張力と曲げ半径を遵守しなければなりません。

非金属強化

非金属強化には、アラミドヤーン、ガラスヤーン、FRPロッド、または強化ポリマー層などがあります。これらの材料は、導電性の金属経路を作ることなく、引張強度と耐ねずみ性を向上させることができます。

これは、電力設備環境、雷多発地域、鉄道沿線、あるいは金属外装の接地が困難な場所で有用です。非金属設計は腐食の懸念も軽減しますが、機械的強度は依然としてルート条件に見合う必要があります。

二重シース構造

一部の直埋設設計では、二重シースや付加的な保護層が採用されます。第二シースは、耐摩耗性、防湿性、機械的耐久性を向上させることができます。また、外装を環境から隔離するのにも役立ちます。

二重シース構造は、ケーブル外径と剛性を増大させる可能性があります。設計者は、許容曲げ半径、牽引条件、接続部クロージャの要件内でケーブルを敷設できることを確認すべきです。

耐ねずみ設計

げっ歯類による被害は、農村部、農業地帯、森林、およびユーティリティ回廊において一般的なリスクです。強化には、金属外装、ガラスヤーン、硬質ポリマー層、またはかじりを抑制するよう設計された特殊シース材料が含まれることがあります。

どのような設計も、あらゆる条件で完全に被害を防げるとは考えるべきではありません。げっ歯類の活動が活発な場合は、ルート選定、埋設深さ、保護板、脆弱区間での管路使用、点検戦略についても併せて検討する必要があります。

路線レベルの保護対策

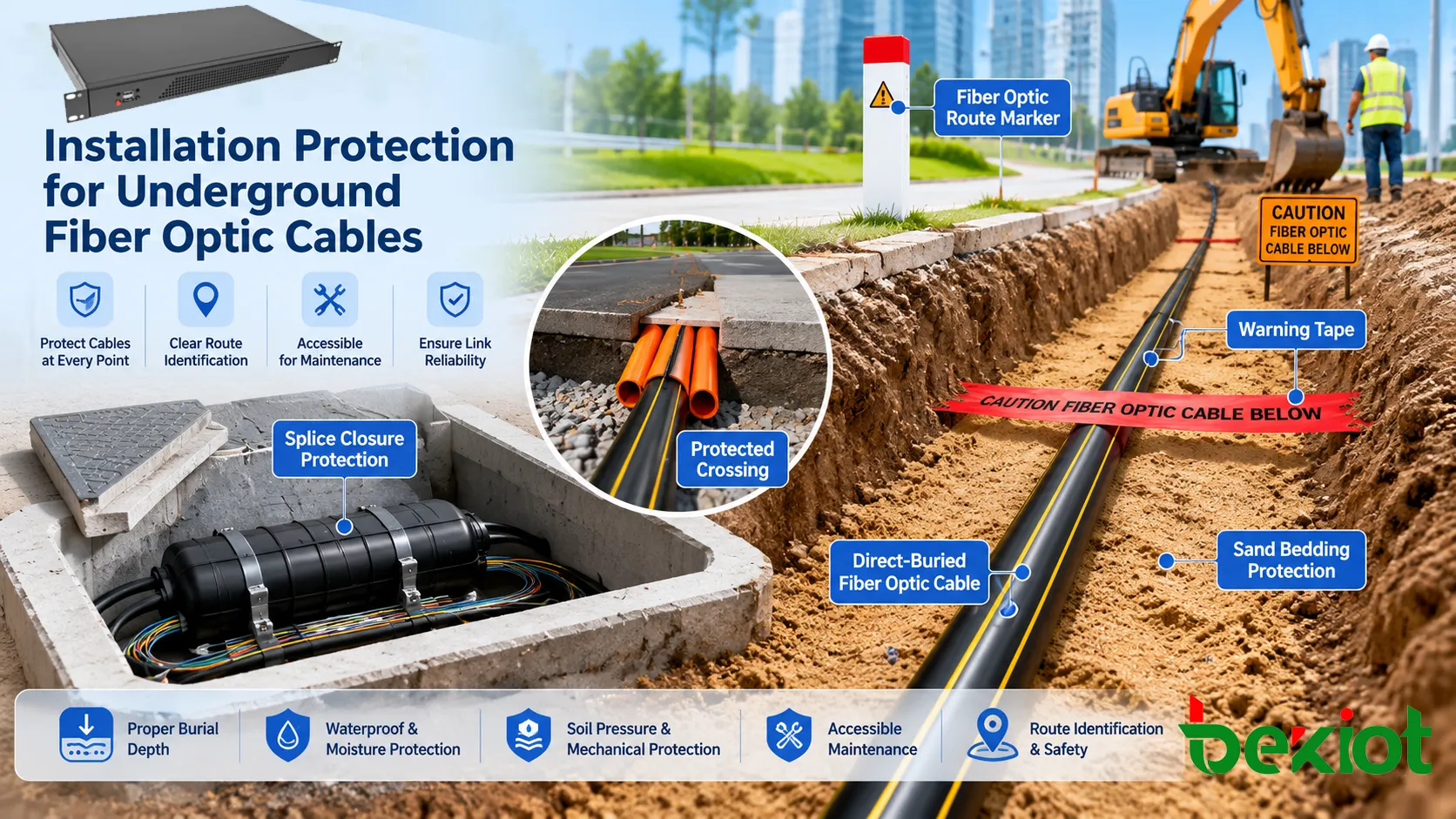

ケーブル構造を頑丈にすることは解決策の一部にすぎません。直接埋設は路線工学にも左右されます。不適切なトレンチ準備は、高品質のケーブルでさえ損傷させます。適切な床付け、埋め戻し、深さ、離隔、警告テープ、ルート標識は、長期保護のために極めて重要です。

多くのプロジェクトで、最も深刻な故障はケーブル製造上の欠陥ではなく、敷設ミスによって引き起こされます。ケーブル下の鋭利な石、過大な牽引力、急な曲がり、不十分な締固め、警告テープの欠落、未記録のルートは、いずれも将来の問題を生み出します。

路線レベルの保護は、ケーブル搬入前に計画されるべきです。プロジェクトでは、トレンチ深さ、床付け材、横断方法、道路保護、標識杭、余長収納場所、接続桝の位置、完成図書の要件を定義すべきです。

トレンチ設計と敷設要件

埋設深さ

埋設深さは、地域の規定、プロジェクト仕様、ユーティリティ事業者の要件、および現地リスク評価に従うべきです。車両荷重、農業活動、道路横断、または将来の建設リスクがある地域では、より深い埋設や追加の機械的保護が必要になることがあります。

深さは単一の普遍的な数値として扱うべきではありません。歩道、緑地、高速道路の路肩、工場ヤード、鉄道沿線の下を通るケーブルでは、異なる保護が必要になることがあります。設計者は施工前に現地の要件を確認すべきです。

床付けと埋め戻し

ケーブルは、鋭利な石、建設廃材、金属片、硬質物を含まない適切な床付け材の上に布設すべきです。ケーブルジャケットへの点圧を低減するため、砂やふるい分けされた土がよく使用されます。

埋め戻しは慎重に行うべきです。大きな石を直接落としたり、ケーブルの直上を強く締め固めたりすると、シースが損傷したり、ケーブル構造が変形する恐れがあります。締固めは土木上の要件に従いつつ、過度な局所的圧力からケーブルを保護しなければなりません。

警告テープとルート標識

警告テープは、将来の掘削作業者がケーブル深さに達する前に注意を促すため、ケーブル上方に布設されます。一部のルートでは、探知可能テープ、標識杭、電子マーカ、またはトレーサワイヤを使用して位置特定性を高めることがあります。

ルート標識は、長距離、地方、工業地帯、ユーティリティ回廊で特に重要です。明確な記録と標識のない埋設ケーブルは、後年の工事で偶発的な損傷をはるかに受けやすくなります。

横断部および高リスク区間

道路横断、鉄道横断、排水路、建物引き込み口、橋梁取付部、ユーティリティ交差部は、しばしば追加の保護を必要とします。ルートの大部分が直接埋設であっても、これらの区間では管路、鋼管、コンクリート防護、方向性掘削、または防護スラブが用いられることがあります。

横断設計では、荷重、振動、沈下、修復のためのアクセス、将来の掘削を考慮すべきです。入口・出口ポイントでケーブルを急な曲がりに強いないようにすべきです。

余長と接続部の保護

余長ループや接続クロージャは、水、土圧、機械的損傷から保護されなければなりません。接続桝、ハンドホール、スプライスクロージャ、および遷移点は、保守のためにアクセス可能な状態が維持されるように設置すべきです。

保護が不十分な接続部は、弱点になりがちです。ケーブル区間が十分に強化されていても、スプライスクロージャの破損や接続桝の浸水が回線全体を遮断する可能性があります。

規格と試験に関する考慮事項

機械的性能

直埋設ケーブルは通常、引張強度、耐圧潰性、耐衝撃性、繰り返し屈曲、ねじり、および摩耗関連の性能について評価されます。これらの試験は、ケーブルが敷設および長期の地中応力に耐えられるかどうかを検証するのに役立ちます。

要求値は、プロジェクト仕様、ケーブル規格、および製造元データシートに基づくべきです。通常の屋外管路用ケーブルが、直接埋設に十分な耐圧潰性や耐衝撃性を備えていないことがあります。

水浸透試験

水浸透試験は、規定条件のもとでケーブルコア内を水が伝わるかどうかを検証します。これは、小さなシース損傷点であっても、内部に水が浸入すれば長距離の湿気問題に発展し得るため重要です。

地中路線では、遮水性能をシース品質、接続部のシール、クロージャ保護、ケーブル端末の密封と併せて評価すべきです。工場出荷時のケーブル長だけでなく、リンク全体で水分の移動を防止しなければなりません。

温度特性と環境劣化

屋外用ケーブルは、温度サイクル、低温曲げ、高温動作、材料劣化について試験されることがあります。土壌温度の変化は、露出した架空ルートほど極端ではないのが普通ですが、地中ケーブルであっても季節変動、凍結融解の繰り返し、近接ユーティリティからの熱の影響を受ける場合があります。

環境試験は、現地の気候と敷設条件に適合すべきです。寒冷地埋設、砂漠土壌、化学プラント地区、沿岸地盤条件では、材料への配慮事項が異なる可能性があります。

光学的性能

強化は光学的性能を損なってはなりません。機械的試験と環境試験の後、減衰量は許容限度内に収まらなければなりません。ケーブルが物理的に無傷に見える場合でも、過度の圧力、曲げ、または引張ひずみが損失増加を引き起こすことがあります。

受入試験には、光パルス試験器（OTDR）測定、挿入損失測定、端面検査、および設計値との比較を含めるべきです。試験結果は、将来のトラブルシューティングのためのベースライン記録として保存すべきです。

ボンディングと接地

ケーブルに金属外装、金属抗張力体、トレーサワイヤ、または導電性シールドが含まれる場合、ボンディングおよび接地要件を検討すべきです。金属部材は、経路によっては雷、地絡電流、誘導電圧、あるいは安全上の問題を生じさせる可能性があります。

接地設計は、適用される電気および通信規定に従うべきです。非金属ケーブルはこれらの懸念を軽減できますが、後日ルートを探知可能にする必要がある場合は、位置標定の対策が依然として必要になることがあります。

材料選定ガイド

屋外ネットワークにおける用途

テレコムアクセス回線

強化直埋設ケーブルは、管路建設が現実的でない、あるいは費用対効果が得られないアクセス系ネットワークで使用されます。農村部のユーザー、小集落、沿道キャビネット、基地局サイト、遠隔サービス拠点を結ぶことができます。

このようなルートでは、強化により土圧、浸水、偶発的損傷のリスクが低減されます。将来の掘削は敷設からかなり経って行われる可能性があるため、明確なルート表示と完成図書が特に重要です。

工業地帯およびユーティリティ回廊

工業団地、鉱山、発電所、石油・ガス施設、水処理施設、ユーティリティ回廊では、しばしば堅牢な地中通信リンクが求められます。こうした環境では、重車両、化学物質曝露、振動、繰り返しの保守作業が伴うことがあります。

強化はルート計画と組み合わせるべきです。可能な限り掘削高リスク区域を避け、道路、配管ラック、ケーブルトレンチ、機器ヤード付近では保護された横断部を用いるべきです。

交通インフラ

鉄道、高速道路、トンネル、港湾、空港では、信号、監視、通信、制御、発券、監視システムに地中ファイバが使用されています。サービス中断は安全性と運用に影響を及ぼす可能性があります。

これらのプロジェクトでは、より厳格な敷設管理、ルート文書化、横断部での予備管路、電力・排水・その他ユーティリティとの明確な離隔が必要とされることが多いです。

キャンパスおよび企業内ＯＳＰ網

大規模キャンパス、工場、病院、大学、物流団地、官公庁施設では、建物間や遠隔屋外キャビネットに直埋設ファイバが使われることがあります。顧客所有の屋外設備網では、組織が敷設と長期保守の両方に責任を負う可能性があるため、慎重な計画が求められます。

キャンパス環境では、強化ケーブルは、経路設計、接地ポリシー、保守アクセス、ラベリング、ネットワーク冗長性と合わせて選定すべきです。

敷設時のよくあるミス

非埋設用ケーブルの使用

屋内用または管路用のケーブルは、製造元とプロジェクト仕様が明示的に許可している場合を除き、直接埋設すべきではありません。非埋設用ケーブルは、外装、遮水、耐圧潰性、または適切なシース材料を欠いている可能性があります。

誤ったケーブルタイプの使用は、耐用年数を短くし、保証や受入を困難にすることがあります。

許容曲げ半径の無視

強化ケーブルは通常のケーブルより硬いことがあります。施工者が急な曲がり部分にケーブルを無理に押し込むと、光損失の増加や内部構造の損傷を招く恐れがあります。

許容最小曲げ半径は、牽引時、敷設時、接続時、最終配置時に遵守されなければなりません。

不十分なトレンチ準備

鋭利な石、凹凸のあるトレンチ底面、残骸、貧弱な床付けは、ケーブルを即時に損傷させるか、長期的な故障の原因となる圧力点を作り出します。

トレンチはケーブル布設前に点検し、ケーブル周辺の埋め戻しは適切に管理すべきです。

ルート記録の欠如

ケーブルが適切に敷設されていても、記録が不十分であれば、将来の掘削で損なわれてしまうことがあります。ルートマップ、標識杭、警告テープ、または探知可能要素の欠如は、不必要な修復リスクを生みます。

完成図には、ケーブル経路、深さ、接続位置、横断ポイント、標識、余長収納場所を記録すべきです。

接続部の脆弱な保護

接続部、クロージャ、分岐点は故障が多発する箇所です。これらが密閉され、支持され、かつアクセス可能でなければ、湿気や機械的応力が将来の停止を引き起こす恐れがあります。

接続部の保護は、ケーブル強化戦略の一部として扱われるべきであり、後付けの独立した検討事項ではありません。

最も強固なケーブルであっても、トレンチ、床付け、接続部保護、ルート標識、および受入試験の管理が不十分であれば、故障する可能性があります。

受入検査と文書化

敷設後、最終受入前にルートの検査を実施すべきです。検査には、トレンチ記録、埋設深さの確認、警告テープの確認、標識の検証、接続クロージャの点検、ケーブル引込部の密封、ルート文書のレビューが含まれます。

光学的試験ではベースラインを確立すべきです。OTDR波形、挿入損失結果、ファイバ識別、スプライス損失、コネクタ検査、エンドツーエンド導通記録を将来の保守のために保存すべきです。これらの記録は、技術者が将来の障害を当初の状態と比較するのに役立ちます。

文書には、ケーブル種別、ファイバ心数、ドラム番号、ルート図面、接続位置、余長収納、試験結果、接地記録、当初設計からの逸脱事項を含めるべきです。優れた文書化は、何年も後に損傷が発生した際の修復時間を短縮します。

保守と長期信頼性

直埋設ルートは、正常に運用されている場合でも定期的な見直しが必要です。保守チームは、ルート変更、近傍工事、土壌浸食、浸水、道路拡張、ユーティリティ工事、無許可の掘削活動を監視すべきです。

ルートが高リスク地域を横断している場合、標識杭や警告看板を定期的に点検すべきです。ルート近傍での大規模な土木工事の後には、光ファイバリンクを試験し、光学特性に変化がないことを確認すべきです。

重要ネットワークでは、経路の多様性が重要です。強化ケーブルは故障確率を低減しますが、すべてのリスクを排除できるわけではありません。サービスの継続性が不可欠である場合、第二経路、リングトポロジ、または予備通信ルートが必要になることがあります。

よくある質問

管路用ケーブルを直接埋設に使用できますか？

ケーブル製造元とプロジェクト仕様が、そのケーブルが直接埋設に適合すると確認した場合に限ります。多くの管路用ケーブルは、土壌に直接接触するのに十分な外装、遮水、または耐圧潰性を備えていません。

金属外装は常に非金属保護より優れていますか？

そうとは限りません。金属外装は強固な機械的保護とねずみ対策を提供しますが、接地と腐食の計画が必要になることがあります。電気的絶縁や耐食性がより重要な場所では、非金属設計の方が適している場合があります。

埋設後の光損失の原因は何ですか？

一般的な原因には、過度な曲げ、圧潰、定格を超える張力での牽引、不十分な床付け、鋭利な石、接続部応力、水の浸入、埋め戻し後のケーブル移動などがあります。

ケーブルがすでに外装されているのに、なぜ警告テープが必要なのですか？

外装は損傷リスクを低減できますが、掘削機械がルートを切断するのを止めることはできません。警告テープは、作業者がケーブルに到達する前に注意を促し、偶発的な接触リスクを減らします。

敷設後に保管すべき記録は何ですか？

完成ルート図面、埋設深さ記録、接続位置、ケーブルデータシート、ドラム番号、接地詳細、OTDR波形、挿入損失結果、スプライス記録、標識位置情報を保管してください。
