クリーンルーム電話機は、物理的に設置され、イーサネットに接続され、IP アドレスが割り当てられても、コントロールルームと通信できない場合があります。ネットワーク接続は、機能する SIP 通信パスの最初の層にすぎません。
プラント内線として使用できるようになるには、クリーンルームエンドポイントが IP ネットワーク経由で SIP プラットフォームに到達し、登録を完了し、明確な内線 ID を取得し、必要な呼ルーティング規則に従い、リモート電話機との使用可能な音声メディアパスを確立する必要があります。
したがって、基本的な関係は次のように理解できます。
ネットワーク接続 → SIP 登録 → 内線 ID → 呼ルーティング → 音声メディア → 通信ワークフロー
これらの段階は、展開時に個別に扱う必要があります。IP アドレスを取得した電話機が必ずしも音声システムに参加しているとは限らず、「登録済み」と表示される電話機が必ずしも使用可能なエンドツーエンドの呼パスを完了しているとは限りません。
エンドポイントを接続する前にシステム境界を定義する
クリーンルーム電話機を設定する前に、既存の通信環境を特定する必要があります。エンドポイントは、IP PBX、SIP サーバー、ディスパッチ電話機、オフィス SIP 電話機、ネットワークスイッチ、通信ポリシーをすでに含む可能性のあるシステムに追加されます。
最初の作業は、新しいクリーンルームエンドポイントがそのアーキテクチャ内のどこに位置するかを決定することです。
典型的な SIP ベースの関係は次のようになります。
クリーンルーム電話機 → IP ネットワーク → IP PBX → コントロールルーム / メンテナンス / その他の承認された内線
展開前にいくつかの条件を確認する必要があります。
既存の IP PBX または SIP サーバーが、必要なエンドポイントの登録を許可しているかどうか。
クリーンルーム通信ポイントでイーサネット接続が利用可能かどうか。
エンドポイントが PoE を使用するか、別の電源を使用するか。
クリーンルームネットワークが、サイトの VLAN、ルーティング、ファイアウォールポリシーの下で SIP プラットフォームに到達できるかどうか。
既存の番号計画内で新しい内線を作成できるかどうか。
クリーンルーム内線が発信する必要がある位置と、その内線を呼び出す必要がある位置。
物理的な設置は、SIP 互換性とは別に検討する必要があります。端末は通信プラットフォームと技術的に互換性があっても、管理環境に合わせて異なる取り付け方法、壁開口部、清掃配置が必要になる場合があります。
同様に、ステンレス鋼または密閉されたフロントパネルは、それ自体で特定のクリーンルーム分類、GMP 要件、清掃手順への適合を証明するものではありません。製品ドキュメントとプロジェクト仕様を合わせて確認する必要があります。
たとえば、BT26 クリーンルーム IP ハンズフリー電話機は、互換性のある IP 通信アーキテクチャ内で SIP エンドポイントとして使用できます。ただし、特定の管理区域への実際の適合性は、サイトの設置および環境要件に照らして評価する必要があります。
ネットワーク接続から SIP 登録へ

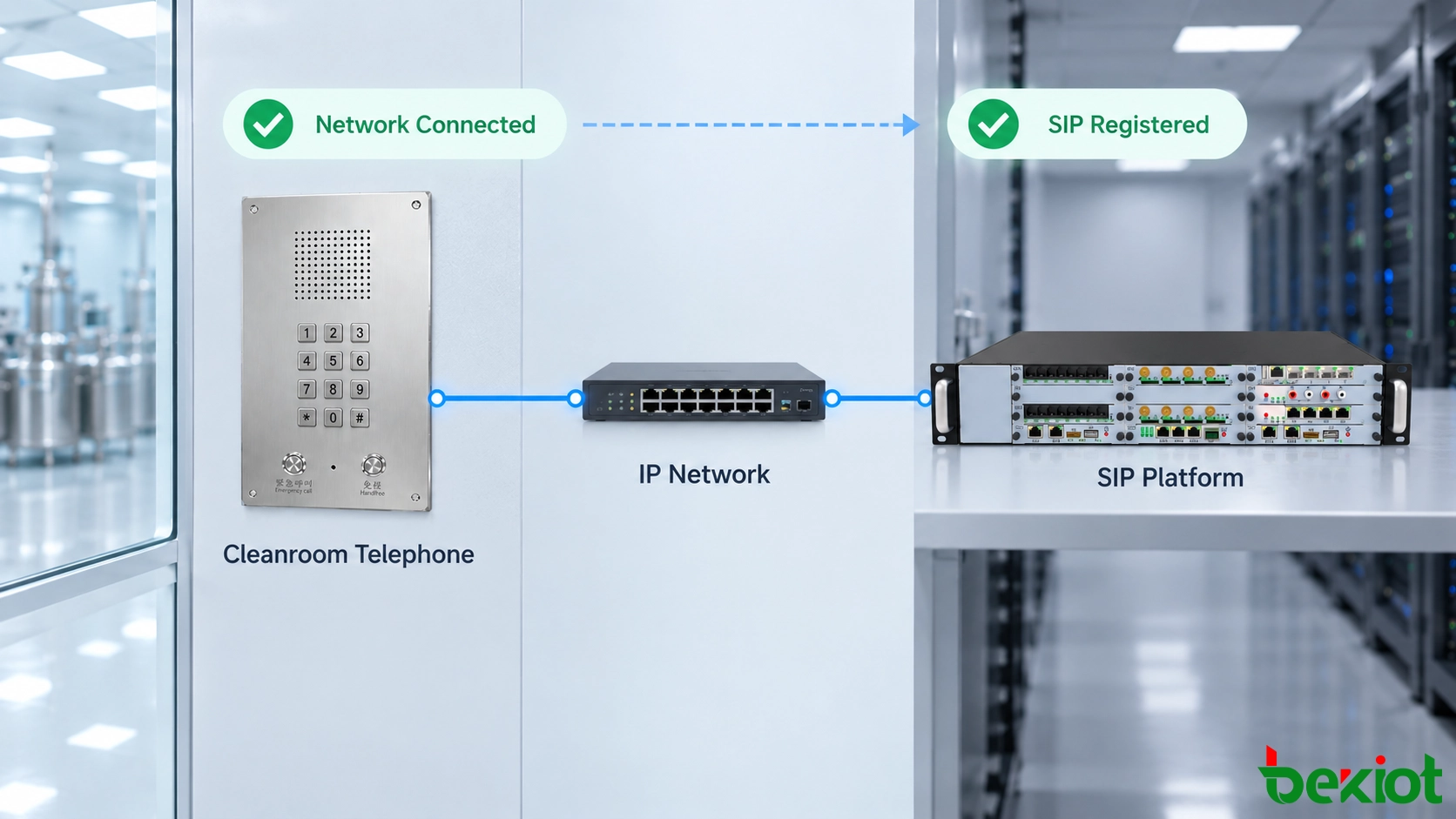

最初の技術層は IP 接続性です。クリーンルーム電話機は、SIP サーバーまたは IP PBX への使用可能なネットワークパスを持っている必要があります。
施設の設計によっては、割り当てられた IP アドレス、サブネット、デフォルトゲートウェイ、VLAN、および通信プラットフォームに到達するために必要なルーティングが含まれる場合があります。
PoE を使用する場合、ネットワークインフラストラクチャはエンドポイントと互換性のある電力供給構成も提供する必要があります。電話機がローカル電源を使用する場合、製品仕様に従って必要な電源を提供する必要があります。
この段階では、エンドポイントはデータネットワークに接続されていますが、必ずしも電話システムに参加しているわけではありません。
IP 接続性と SIP 登録は 2 つの異なる状態です。
次の段階は、SIP 関係を設定することです。エンドポイントは通常、適切な SIP サーバーまたはレジストラ情報とともに、既存のプラットフォームが期待するアカウント、認証、トランスポート設定を必要とします。
関係は次のように簡略化できます。
クリーンルーム電話機 → LAN → SIP サーバー / IP PBX
登録が成功すると、SIP プラットフォームは設定されたアカウントと内線 ID を通じてエンドポイントを認識します。
ただし、登録は通信パスの一部を確認するにすぎません。プラットフォームは、その内線からの呼をどのように処理するか、およびどの宛先がその内線に到達できるかを知る必要があります。
そのため、「登録済み」ステータスを最終的なコミッショニング結果として扱うべきではありません。
内線 ID と呼ルーティング
管理された生産環境では、クリーンルーム電話機は個人従業員ではなく物理的なエリアを表すことがよくあります。内線 ID はその運用モデルを反映する必要があります。
たとえば：
6101 — 調合室；
6102 — 充填エリア；
6103 — 実験室；
6104 — 包装クリーンエリア。
これらの番号は単なる例です。実際の展開は通常、施設の既存の番号計画に従う必要があります。
充填エリアの電話機が内線 6102 として登録されているとします。担当者が発信を開始すると、SIP プラットフォームはその登録済み ID から要求を受信し、設定された呼ルーティング規則を適用します。
簡略化されたパスは次のようになります。
充填エリア / 6102 → IP PBX → 呼ルーティング → コントロールルーム
プラットフォームと宛先端末が必要な発信者情報を表示するように設定されている場合、コントロールルームのオペレーターは呼に関連する内線または部屋を識別できます。
したがって、内線は 2 つの関連する目的を果たします。
ルーティング ID： SIP システム内の呼処理に参加します。
ロケーション ID： 担当者が呼を既知の物理的エリアに関連付けることを可能にします。
呼権限は同時に計画する必要があります。充填エリアのエンドポイントはコントロールルーム、メンテナンス、生産監督に到達する必要があるかもしれませんが、別のクリーンルームポイントは事前定義された当番位置のみを必要とする場合があります。
逆方向も同様に重要です。運用ワークフローが双方向通信を必要とする場合、コントロールルームはクリーンルームに割り当てられた内線を呼び出せる必要があります。
これにより完全な関係が作成されます。
クリーンルーム ↔ SIP プラットフォーム ↔ コントロールルーム
正しいルーティングと権限なしの登録成功は、この運用関係を提供しません。

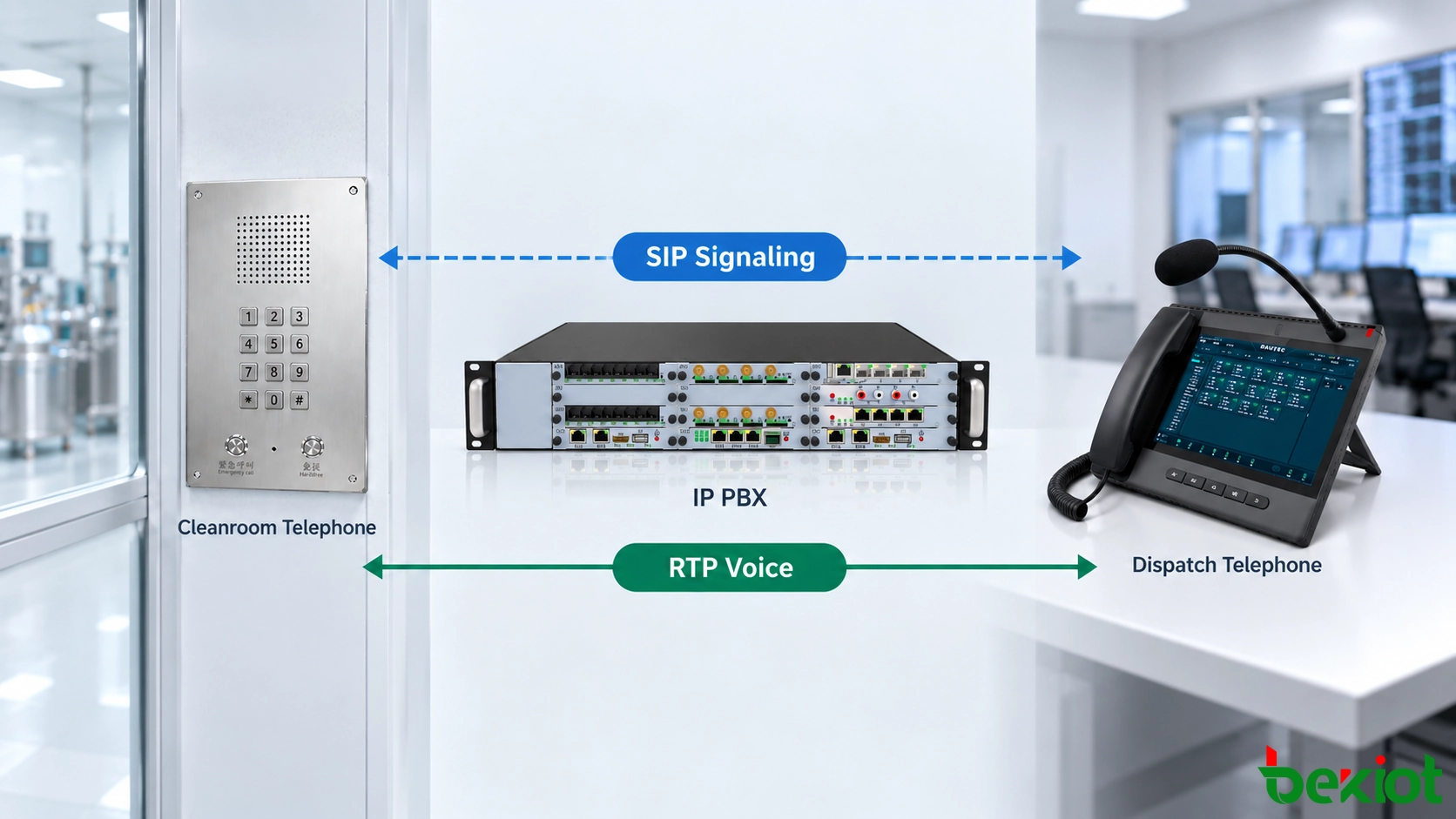

SIP シグナリングと音声メディアの両方が機能する必要がある
呼シグナリングと音声メディアが同じネットワークフローであるかのように扱われると、SIP 展開はより複雑になります。
簡略化すると：
SIP は呼を確立および制御し、RTP は通常、音声メディアを伝送します。
クリーンルームのオペレーターがコントロールルームを呼び出すと、SIP シグナリングを使用してセッションを要求し、宛先を識別し、呼び出し、応答、終了などの呼状態を管理します。
呼が受け入れられると、エンドポイントは実際の音声会話のために使用可能なメディアパスも必要とします。
これにより、いくつかの異なる状態が可能になる理由が説明されます。
エンドポイントは登録されているが必要な宛先に到達できない；
宛先は呼び出し音が鳴るが、応答後に音声が聞こえない；
一方が他方を聞くことができるが、逆方向の音声が機能しない；
呼は 1 つのネットワークセグメント内では機能するが、別のセグメントを越えると失敗する；
呼は確立されるが、音声品質がパケット損失、遅延、ネットワーク輻輳の影響を受ける。
これらの状態は、実際のネットワークおよび通信アーキテクチャに従って診断する必要があります。関連領域には、VLAN ルーティング、ファイアウォールポリシー、NAT 動作、メディアポート処理、コーデックネゴシエーションが含まれる場合があります。
コーデック互換性もメディアパスの一部です。クリーンルーム電話機、通信プラットフォーム、リモートエンドポイントは、必要な呼に使用できる共通の音声コーデックをサポートする必要があります。
機器とプラットフォームに応じて、G.711、G.722、その他のコーデックが利用可能な場合があります。目的は、可能な限り多くのコーデックを有効にすることではなく、通信パスが相互にサポートされるオプションをネゴシエートできるようにすることです。
既存の通信システムが TLS、SRTP、その他のセキュリティメカニズムを必要とする場合、統合設計の一部として、エンドポイントとそれらのポリシーとの互換性も確認する必要があります。
共有データネットワークでは、音声トラフィックもサイトのネットワーク設計に従って適切な QoS 処理が必要になる場合があります。正確なポリシーは、すべてのプロジェクトに固定の QoS 値を適用するのではなく、施設のネットワークアーキテクチャに従う必要があります。

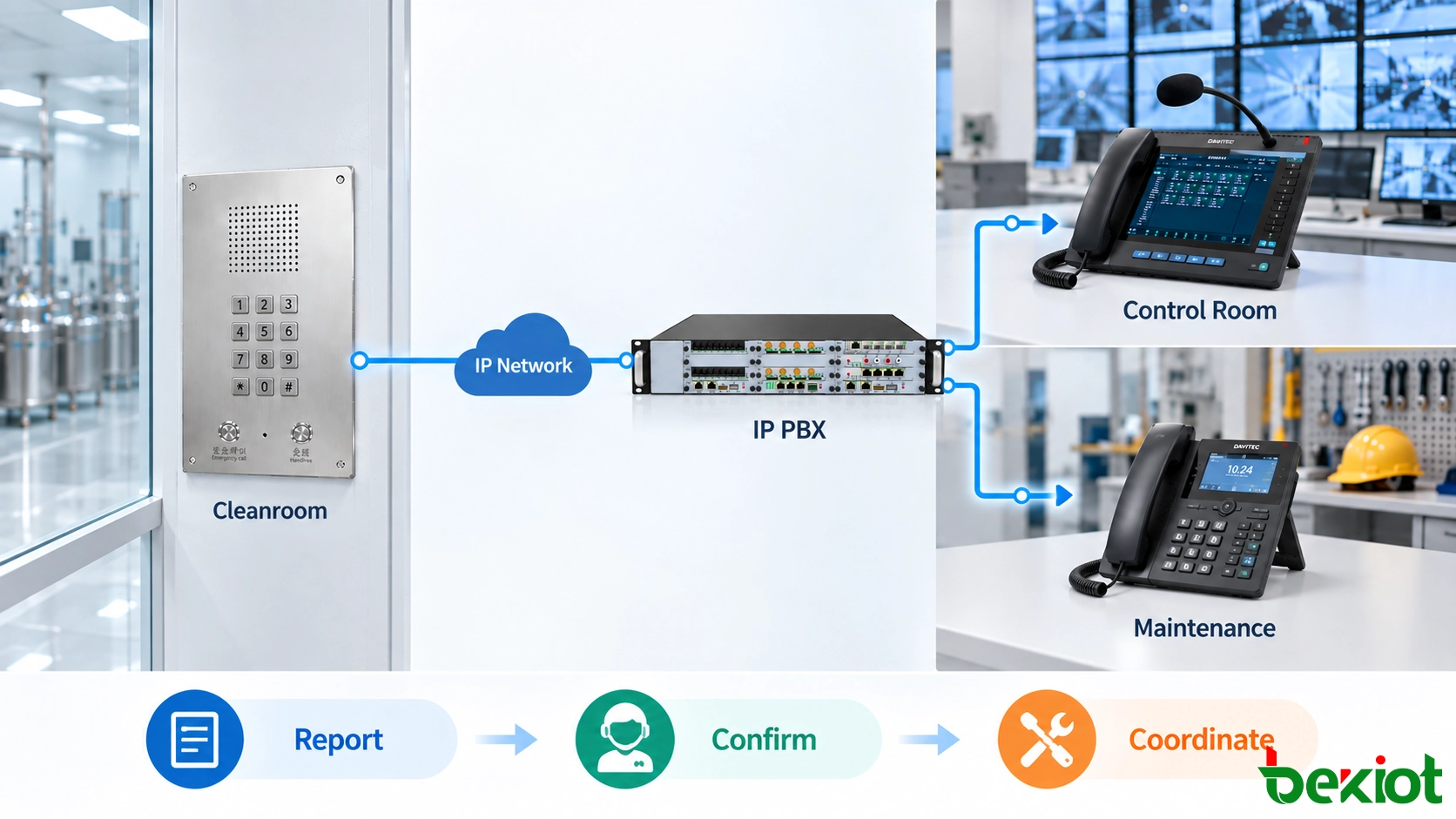

エンドポイントがプラント通信ワークフローにどのように入るか
ネットワーク接続、登録、ルーティング、メディアが確立されると、クリーンルーム電話機は実際の運用ワークフローに参加できます。
充填エリアのオペレーターが設備の異常状態に気付いたとします。オペレーターは固定クリーンルームエンドポイントから発信します。
パスの最初の部分は次のとおりです。
クリーンルーム電話機 / 6102 → IP ネットワーク → IP PBX
通信プラットフォームは設定されたルーティングを適用し、必要なコントロールルーム位置に呼を提示します。
IP PBX → コントロールルーム ディスパッチ電話機
コントロールルームのオペレーターが応答した後、2 つのエンドポイントは必要な音声セッションを確立します。クリーンルーム内の担当者は、管理区域を離れることなく何が起こったかを説明できます。
メンテナンスサポートが必要な場合、通信プロセスは継続する場合があります。
充填エリア ↔ コントロールルーム ↔ メンテナンス
正確な処理方法は、通信プラットフォームとサイトの運用手順によって異なります。コントロールルームのオペレーターは、別の呼を発信するか、既存の呼を転送するか、別のサポートされている機能を使用できます。
これらの機能は、クリーンルーム電話機が SIP を使用しているという理由だけで想定すべきではありません。転送、コールグループ、録音、ディスパッチ機能、その他のサービスは、プラットフォーム、エンドポイント設定、アカウント権限によって異なります。
放送、アラーム統合、アクセス制御、その他の業務システム機能についても同様です。既存の通信プラットフォームが必要なインターフェースと機能を提供している場合、クリーンルームエンドポイントはより広範な統合ワークフローに参加できます。これらの機能は SIP 登録によって自動的に作成されるものではありません。
日常運用において、最も重要な関係は依然として単純です。
クリーンルーム ↔ コントロールルーム ↔ 責任位置
通信システムは、情報が双方向に流れることを可能にし、コントロールルームが報告を受け取るだけでなく、必要に応じて指示を返したり、クリーンルームに再度連絡したりできるようにする必要があります。
本番稼働前に完全なパスを検証する
コミッショニングでは、エンドポイントがオンラインに見えたり、SIP 登録成功を示したりした時点で停止するのではなく、完全な通信パスをテストする必要があります。
| 検証項目 | 確認内容 | 目的 |
|---|---|---|
| ネットワーク | クリーンルームエンドポイントが必要な SIP プラットフォームに到達できる | 基本的な IP 接続性を確認する |
| SIP 登録 | 正しいアカウントと内線が正常に登録される | エンドポイントが音声プラットフォームに参加したことを確認する |
| 発信呼 | クリーンルームが必要なコントロールルーム位置に到達できる | 主要な報告パスを検証する |
| 折り返し呼 | コントロールルームがクリーンルーム内線を呼び出せる | 双方向通信を確認する |
| 発信者 ID | 期待される内線または部屋 ID が表示される | 発信元エリアの識別に役立つ |
| 音声メディア | 両方向で明瞭な音声が利用できる | メディアパスが使用可能であることを確認する |
| コーデック | 相互にサポートされる音声コーデックがネゴシエートされる | 互換性のあるメディア処理を確認する |
| 権限 | 内線がプロジェクトで必要な宛先に到達する | 意図した呼ポリシーを確認する |
| 復旧 | ネットワークまたはプラットフォーム復旧後、エンドポイントが必要な登録状態に戻る | 中断後の動作を確認する |
| 現場音声 | 担当者が通常の操作位置から通信できる | 実際のクリーンルーム環境での実用性を確認する |
現場音声テストは、ハンズフリーエンドポイントにとって特に重要です。SIP 呼が技術的に正しくても、換気ノイズ、機械、設置距離が音声明瞭度に影響する場合、使用が困難になることがあります。
したがって、テストは電話機のすぐ横に立つだけでなく、実際のオペレーター位置から両方向をカバーする必要があります。
システムが期待どおりに動作しない場合、トラブルシューティングは問題が現れる層に従う必要があります。登録問題はまずルーティング問題から分離し、呼び出し音は鳴るが音声がない、または片方向音声の呼は、同じ障害として扱うのではなく、シグナリングとメディアパスの問題として調査する必要があります。
クリーンルーム電話機は、ネットワーク接続、SIP 登録、内線 ID、呼ルーティング、音声メディアパス、実際の運用ワークフローがすべて連携して初めて完全に統合されます。
実用的な結果は単純であるべきです。クリーンルーム内の担当者が正しい位置に到達でき、コントロールルームが呼を識別して折り返し、双方が通常の操作エリアを離れることなく明確に通信できることです。
よくある質問
1. クリーンルーム電話機は既存の IP PBX に直接登録できますか？
既存のプラットフォームがエンドポイントの登録を許可し、双方が互換性のある SIP 認証、トランスポート、ネットワーク、コーデック設定を使用している場合、可能なことがあります。両製品の SIP サポートだけでは相互運用性は保証されません。
2. SIP 登録があれば電話機は運用準備完了ですか？
いいえ。登録は、エンドポイントが SIP プラットフォームとの必要な関係を確立したことを確認するものです。呼ルーティング、権限、発信者 ID、双方向音声、実際の運用ワークフローはまだ検証する必要があります。
3. 各クリーンルーム電話機に独自の SIP 内線が必要ですか？
専用内線は、各固定通信ポイントに明確な ID を与えるため、しばしば役立ちます。管理された生産エリアでは、内線は個人従業員ではなく部屋またはプロセスエリアを表すことができます。実際の番号計画は、施設の通信設計に従う必要があります。
4. SIP 呼が鳴るのに音声がないのはなぜですか？
SIP シグナリングと音声メディアは、通信プロセスの異なる部分です。シグナリングパスが機能していても、メディアパスがネットワークルーティング、ファイアウォールまたは NAT 動作、メディア処理、コーデックネゴシエーションの影響を受ける場合があります。原因を特定するには、実際のシステム設定を確認する必要があります。
5. クリーンルーム SIP 電話機はレガシー PBX と通信できますか？
既存の PBX で利用可能なインターフェースによって異なります。使用可能な SIP インターフェースがすでに存在する場合、そのインターフェースを介して接続できる可能性があります。そうでない場合、PBX インターフェースとプロジェクトアーキテクチャに応じて、適切なゲートウェイまたは別の相互接続方法が必要になることがあります。
