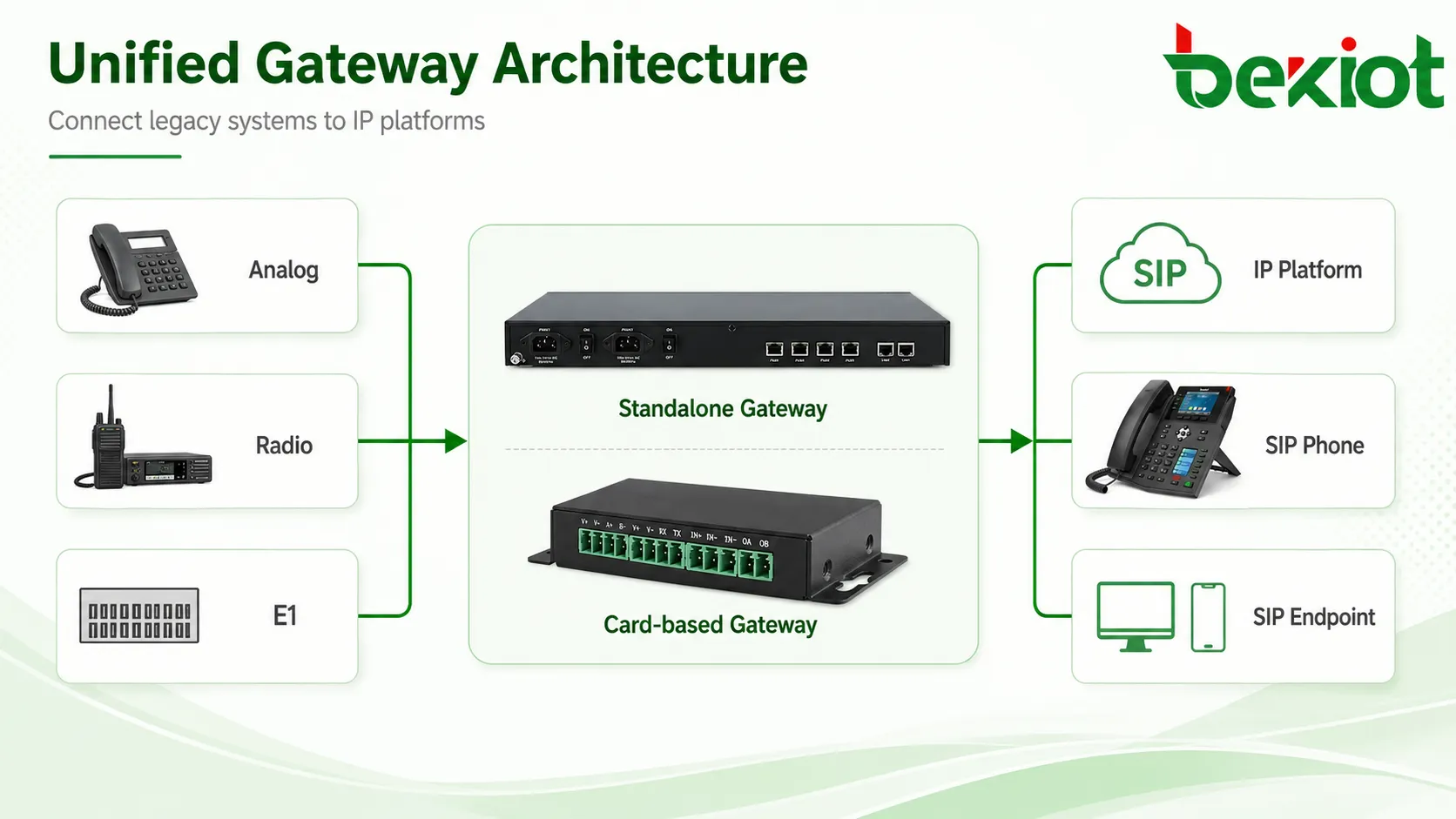

統一通信プロジェクトにおいて、ゲートウェイは異なる通信システム、端末、ネットワーク、サービスプラットフォーム間の橋渡し役を果たすことがよくあります。アナログ電話、PSTNトランク、E1回線、無線システム、オーディオ機器、ディスパッチプラットフォーム、IPベースの通信サーバなどを接続します。適切に計画されたゲートウェイアーキテクチャは、システムの複雑さを軽減し、展開の柔軟性を高め、将来のメンテナンスを容易にします。

実際の統合プロジェクトでは、カードベースゲートウェイとスタンドアローンゲートウェイという2つの形式が一般的に見られます。どちらもシステム間通信をサポートできますが、同じプロジェクト条件に適しているわけではありません。より良い選択は、サイトレイアウト、インターフェースタイプ、展開距離、メンテナンスモデル、拡張ニーズ、総プロジェクトコストによって異なります。

システムインテグレータにとって、ポート数や初期デバイス価格の比較だけで判断すべきではありません。ゲートウェイの選択は、配線設計、キャビネットスペース、トラブルシューティングの速度、予備デバイス戦略、リモート管理、将来のシステムアップグレードに影響します。実際のプロジェクトが複数の部屋、建物、またはリモートサイトに分散している場合、書面上は強力に見えるゲートウェイでも、不必要な複雑さを生み出す可能性があります。

システム統合におけるゲートウェイ計画が重要な理由

統一通信プロジェクトには、異なる世代や異なる技術基準の機器が含まれることがよくあります。たとえば、あるサイトではアナログ電話内線をまだ使用している一方、別のサイトではPSTNトランクアクセスが必要であり、コマンドセンターではE1接続、無線ディスパッチ統合、または外部オーディオ入力が必要な場合があります。

適切なゲートウェイがなければ、これらのシステムは孤立したままです。正しいゲートウェイ設計により、レガシーインターフェースと最新のIP通信プラットフォームを1つの管理可能なシステムに接続できます。これにより、コールルーティング、ディスパッチ、緊急通信、録音、インターカム連携、集中管理の実装が容易になります。

重要な問題は、単にゲートウェイが必要なポートを提供できるかどうかではありません。より重要なのは、その構造がプロジェクトの物理的環境、ネットワークトポロジ、運用ワークフロー、および長期メンテナンス要件に適合するかどうかです。

多くのプロジェクトでは、ゲートウェイは信頼性設計の一部でもあります。ゲートウェイ層の計画が不十分だと、1回の配線ミス、インターフェースの不一致、またはデバイス障害が、部門間、制御室、緊急ポイント、またはリモート局間の通信に影響を与える可能性があります。したがって、ゲートウェイアーキテクチャは、ネットワーク冗長性、電源供給、キャビネットレイアウト、接地、および運用管理と一緒に検討する必要があります。

2つの一般的なゲートウェイ構造

カードベースゲートウェイ設計

カードベースゲートウェイは、複数のインターフェースボードを1つのシャーシ内に配置します。異なるボードは、FXSアナログ内線インターフェース、FXOアナログトランクインターフェース、E1インターフェース、無線通信インターフェース、オーディオインターフェースなど、異なる機能を提供できます。

この構造は高度に統合されています。複数のサービス機能を1つのデバイスフレームに集中できるため、限られた設置スペースで多くのインターフェースタイプが必要なプロジェクトに役立ちます。コンパクトなサイト、集中機器室、車載システム、または異なる通信インターフェースを1つのシャーシに組み立てる必要がある環境で検討されることがよくあります。

この設計の主な利点は集中管理です。すべてのボードが1つのフレームに設置されると、エンジニアは1つの物理的な場所から複数のアクセス機能を管理できます。これにより、キャビネット計画を簡素化し、個別のデバイスの数を減らすことができます。ただし、シャーシが重要なシステムノードになることも意味するため、電源保護、予備ボード、換気、サービス継続性を慎重に計画する必要があります。

スタンドアローンゲートウェイ設計

スタンドアローンゲートウェイは通常、固定されたインターフェースタイプと明確な機能境界を持つアプライアンススタイルのデバイスです。たとえば、あるゲートウェイは主にFXSアナログユーザーにサービスを提供し、別のゲートウェイはFXOトランクアクセスを処理し、別のゲートウェイはE1アクセスをサポートし、さらに別のゲートウェイは無線システムをIPディスパッチプラットフォームに接続します。

多くのスタンドアローンゲートウェイは、1Uラックマウント設計またはコンパクトな産業用エンクロージャを使用します。すべての機能を1つのフレームに集中させる代わりに、スタンドアローンゲートウェイはさまざまなサイトに分散され、IPネットワークを介して接続されます。これにより、マルチルーム、マルチビルディング、マルチリージョン、またはクロスネットワークプロジェクトに適しています。

この設計の利点は、責任の明確さです。各ゲートウェイは定義されたアクセスタスクを処理するため、設定、交換、トラブルシューティングがより直接的になります。サイトが1種類のインターフェースのみを必要とする場合、スタンドアローンゲートウェイは、より大きな統合シャーシのコストと複雑さを回避できます。

サイトレイアウトが実用的な選択を決定することが多い

カードベースゲートウェイは、複数のインターフェースタイプが物理的に同じ場所にある場合に適しています。たとえば、アナログ回線、E1アクセス、オーディオ入力、無線統合がすべて1つの機器室に集中している場合、カードベース構造はデバイス数を減らし、ラックスペースを節約できます。

ただし、この利点はインターフェースが異なる場所に分散している場合に弱まります。オーディオインターフェースを会議室のミキシングコンソールに接続する必要があり、電話トランクが主機器室にあり、無線局がリモートサイトにある場合、すべてを1つのカードベースシャーシに詰め込むと、不要な配線と設置の難しさが生じる可能性があります。

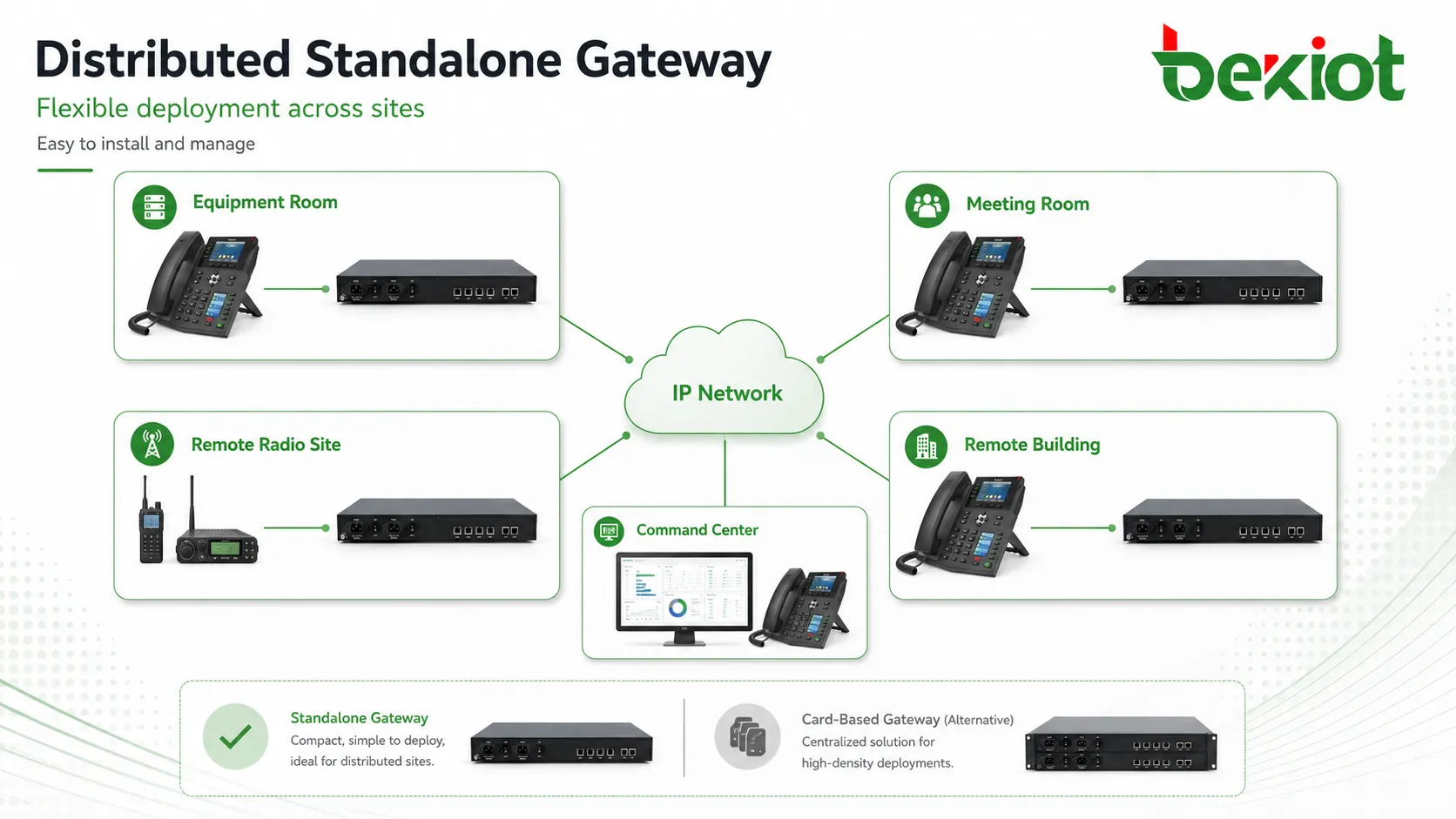

スタンドアローンゲートウェイは、分散展開においてより柔軟性があります。接続する実際の機器の近くに設置できます。無線ゲートウェイは無線基地局の近くに、オーディオゲートウェイは会議システムの近くに、アナログゲートウェイは従来の電話配線の近くに配置できます。その後、IPネットワーキングによってこれらのノードを統一通信プラットフォームに再接続します。

この分散方法は、キャンパス、工業団地、交通ハブ、公共施設、工場、トンネル、緊急指揮システムで特に役立ちます。これらのプロジェクトには複数の建物や遠隔室があることが多く、通信アクセスポイントは常にメインサーバールームの近くにあるとは限りません。そのような場合、すべてのインターフェースを1つの中央キャビネットに強制すると、ケーブル長、設置コスト、将来のメンテナンス作業量が増加する可能性があります。

展開と試運転の違い

カードベースゲートウェイは通常、設置時により多くの計画を必要とします。異なるボードには、異なる配線要件、インターフェース定義、サービス目的、構成ロジックがある場合があります。エンジニアは、システムを試運転する前に、スロット位置、ボード機能、回線ルーティング、接地状態、およびアプリケーションシナリオを区別する必要があります。

複数のサービスが1つのシャーシに統合されているため、構成ミスが複数の機能に同時に影響を与える可能性があります。これはカードベースゲートウェイが信頼性に欠けるという意味ではなく、展開チームはより強力な技術的準備と明確なドキュメントを必要とするという意味です。

スタンドアローンゲートウェイは一般に設定が簡単です。各デバイスは通常、特定のアクセス問題を解決するからです。スタンドアローンFXSゲートウェイはアナログ電話ユーザーに焦点を当て、スタンドアローンFXOゲートウェイはトランクラインに焦点を当て、スタンドアローンE1ゲートウェイはデジタルトランクアクセスに焦点を当て、無線ゲートウェイは無線-IP相互接続に焦点を当てます。

この機能的分離により、設置がより簡単になります。エンジニアは、ゲートウェイフレーム全体を変更することなく、1つのゲートウェイタイプを構成、テスト、交換、または拡張できます。複数の請負業者、複数のサイト、または段階的な建設があるプロジェクトでは、このより単純な境界により、通信コストと実装リスクを削減できます。

試運転中、スタンドアローンゲートウェイは受け入れテストも容易にします。各インターフェースタイプを独立してテストでき、問題をサイト、デバイス、ケーブル、またはサービス機能ごとに特定できます。これは、プロジェクトのスケジュールが厳しい場合や、システムの一部をプロジェクト全体が完了する前に納品する必要がある場合に役立ちます。

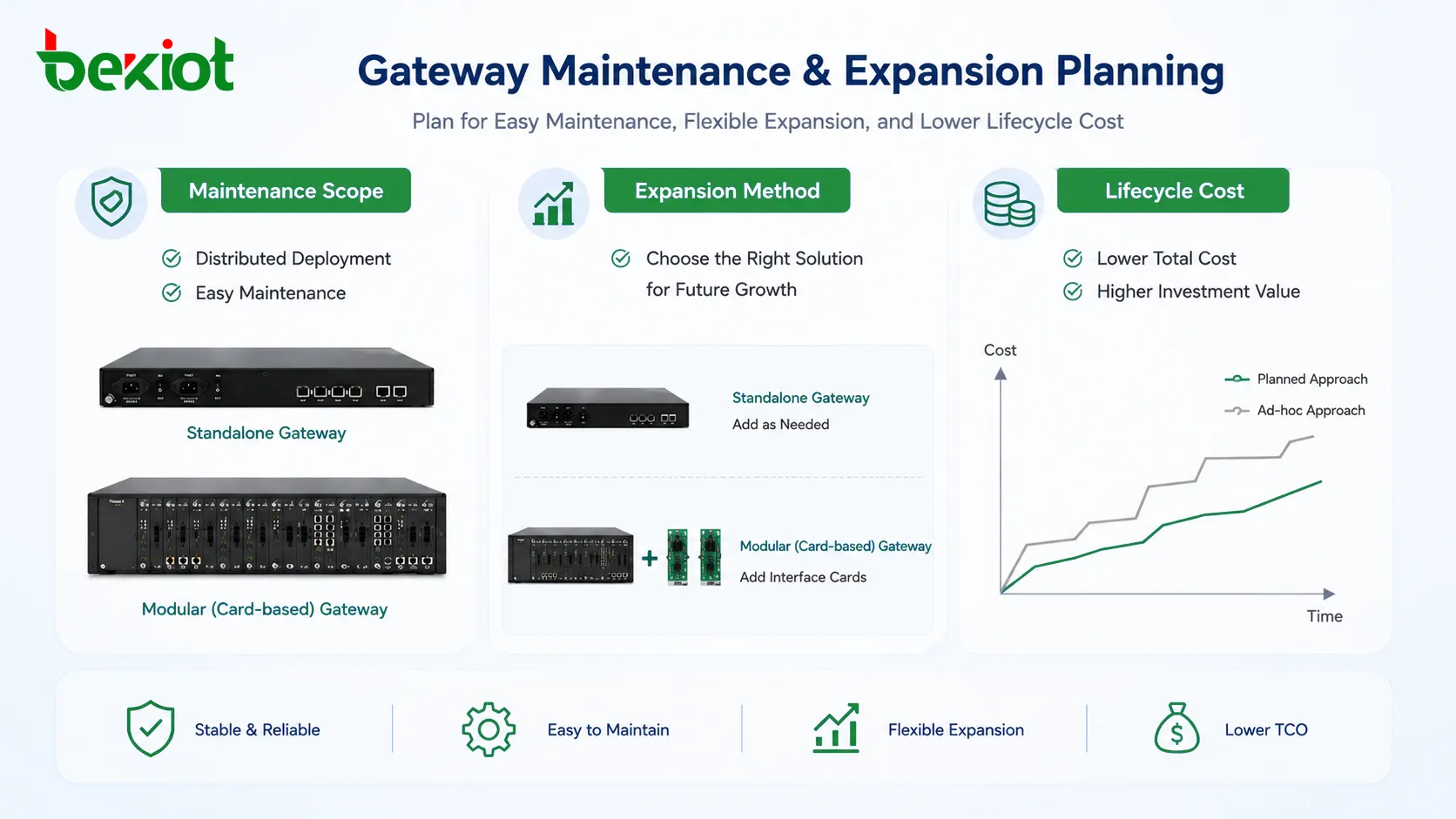

メンテナンス、拡張、プロジェクトコスト

メンテナンス要件はプロジェクトの当初から考慮する必要があります。カードベース構造では、1つのシャーシが複数の重要なサービスを担う可能性があります。シャーシ、電源モジュール、管理モジュール、またはバックプレーンに問題があると、複数の通信機能が同時に影響を受ける可能性があります。そのため、スペアパーツの計画と障害の切り分けが重要になります。

スタンドアローンゲートウェイは、より明確なサービス分離を提供します。1つのスタンドアローンゲートウェイが故障した場合、影響を受けるサービス範囲は通常、そのデバイスとそれに接続されたインターフェースに限定されます。これにより、トラブルシューティングが迅速化され、交換が容易になります。特に、現場の技術者が複雑なカードベースシステムに慣れていないプロジェクトでは有効です。

拡張ロジックも異なります。カードベースゲートウェイは、シャーシ容量が許す限りボードを追加または交換することで拡張します。これは、将来の要件が予測可能で集中している場合に効率的です。スタンドアローンゲートウェイは、必要なノードに別のデバイスを追加することで拡張します。これは、プロジェクトがサイトごとに成長する場合により柔軟です。

コストの観点からは、スタンドアローンゲートウェイは一般的な統合プロジェクトに適していることがよくあります。通常、エントリーコストが低く、展開要件が簡単で、購入オプションがより柔軟だからです。カードベースゲートウェイは、多くのインターフェースタイプを持つ高度に集中したシステムではより経済的かもしれませんが、十分に活用されないスロットや将来の制限を避けるために、慎重な容量計画が必要です。

ライフサイクルコストには、トレーニング、ドキュメント、予備ユニット、交換時間、リモートサポートも含める必要があります。デバイス価格が低いことが常にプロジェクトコストの低下を意味するわけではありません。ゲートウェイ構造が複雑な配線、困難なトラブルシューティング、またはスケーラビリティの低さを引き起こす場合、長期メンテナンスコストが予想よりも高くなる可能性があります。

推奨される選択アプローチ

カードベースゲートウェイは、プロジェクトがシンプルで集中化されたネットワーク構造を持ち、複数のインターフェースタイプが同じ機器エリアに配置され、設置スペースが限られており、システムが1つのシャーシ内で高い統合を必要とする場合に適しています。

スタンドアローンゲートウェイは通常、プロジェクトに分散ノード、異なる部屋、リモートサイト、クロスネットワークアクセス、段階的展開、または独立したメンテナンス要件が含まれる場合に適しています。また、各ゲートウェイがアナログ内線アクセス、アナログトランクアクセス、E1アクセス、無線統合、オーディオ連携などの単一のアクセス機能のみを解決する必要がある場合の実用的な選択肢でもあります。

多くの統一通信プロジェクトでは、最終設計は1つの形式のみを選択する必要はありません。ハイブリッドアーキテクチャも使用できます。高度に集中化されたコアインターフェースは統合ゲートウェイで処理し、リモートまたは特殊用途のアクセスポイントはスタンドアローンゲートウェイを使用できます。このアプローチは、ラックスペース、展開の柔軟性、メンテナンスの容易さ、コスト制御のバランスを取ります。

実用的な設計プロセスは、最初にすべてのアクセスポイントをマッピングし、次にそれらをインターフェースタイプ、物理的な場所、サービス優先度、メンテナンス責任によって分類することです。その後、プロジェクトチームはどのインターフェースを集中化し、どのインターフェースをローカルに展開するかを決定できます。この方法は、総ポート数を数えた後にのみ機器を選択するよりも信頼性が高くなります。

実用的な決定チェックリスト

• カードベースゲートウェイを選択 – 多くのインターフェースが1つの機器室に集中している場合。

• スタンドアローンゲートウェイを選択 – アクセスポイントが異なるサイトや部屋に分散している場合。

• カードベース設計を検討 – コンパクトな環境、車載システム、またはスペースが限られたキャビネット向け。

• スタンドアローン設計を検討 – 展開が容易、設定が簡単、メンテナンス難易度が低い、柔軟な拡張向け。

• ハイブリッド設計を使用 – 集中型と分散型のアクセス要件が同じプロジェクトに存在する場合。

• ライフサイクルコストを検討 – 配線、予備デバイス、エンジニアトレーニング、障害復旧時間、将来のインターフェース拡張を含む。

FAQ

スタンドアローンゲートウェイは大規模な統一通信プロジェクトをサポートできますか？

はい。スタンドアローンゲートウェイは分散アクセスノードとして計画されている場合、大規模プロジェクトをサポートできます。その利点はポート容量だけでなく、適切なゲートウェイをそれがサービスを提供する機器の近くに配置できることにもあります。

カードベースゲートウェイは常にプロフェッショナルですか？

必ずしもそうではありません。カードベースゲートウェイは高い統合性を提供しますが、プロフェッショナリズムはアーキテクチャがプロジェクトに適合するかどうかに依存します。分散プロジェクトでは、複数のスタンドアローンゲートウェイの方がよりクリーンでメンテナンスしやすい設計になる場合があります。

将来の拡張が容易なゲートウェイタイプはどちらですか？

スタンドアローンゲートウェイは通常、段階的な拡張が容易です。新しいアクセスポイントが必要な場所に新しいデバイスを追加できるからです。カードベースゲートウェイは、拡張が計画されたシャーシ容量内に収まる場合に効率的です。

ゲートウェイの選択はポート数のみに基づくべきですか？

いいえ。ポート数は1つの要素に過ぎません。サイト分布、配線距離、インターフェースタイプ、電源供給、メンテナンス責任、ネットワークセキュリティ、冗長性、ライフサイクルコストも考慮する必要があります。

同じプロジェクトで両方の構造を使用できますか？

はい。ハイブリッド構造は多くの場合合理的です。集中型の高密度アクセスは統合ゲートウェイを使用し、リモートまたは専用のアクセスポイントはスタンドアローンゲートウェイを使用できます。これにより、システムは統合効率と展開の柔軟性の両方を維持できます。
