本ガイドでは、同一LAN内でPBXに登録せずに入退室管理機器のIP直通発信を使用する方法を説明します。対応機種、接続準備、ショートカット発信、手動発信、Dial Peer規則、キー設定、未登録発信の注意点を含みます。
入退室管理機器が同じ相互接続されたLAN内にあり、PBX環境に登録されていない場合、IP直通発信機能を使用して局内相互通信を実現できます。
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① i20Sと電話機（X7A）を各1台、POEスイッチを1台（またはDC電源）用意し、機器をスイッチに接続します。
② デバッグ用PCを1台用意し、PCをスイッチに接続して、PCと電話機のネットワークが相互通信できることを確認します。
i20S/i52W/i53Wをスイッチに接続し、PCを機器と同じスイッチに接続します。PCと機器のネットワークが相互に通信できることを確認してください。接続図は下図のとおりです：
機器とPCの接続図
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64：待機時にスピードダイヤルキーを10秒長押しすると、ビープ音が5秒間鳴ります。5秒以内にスピードダイヤルキーを1回押すと、ビープ音が停止し、自動的にIPを読み上げます。
i20S/i23S/i30/i31S：電源投入後30秒以内に、機器の#キーを3秒長押しすると、本機のIPアドレスが音声で自動再生されます。

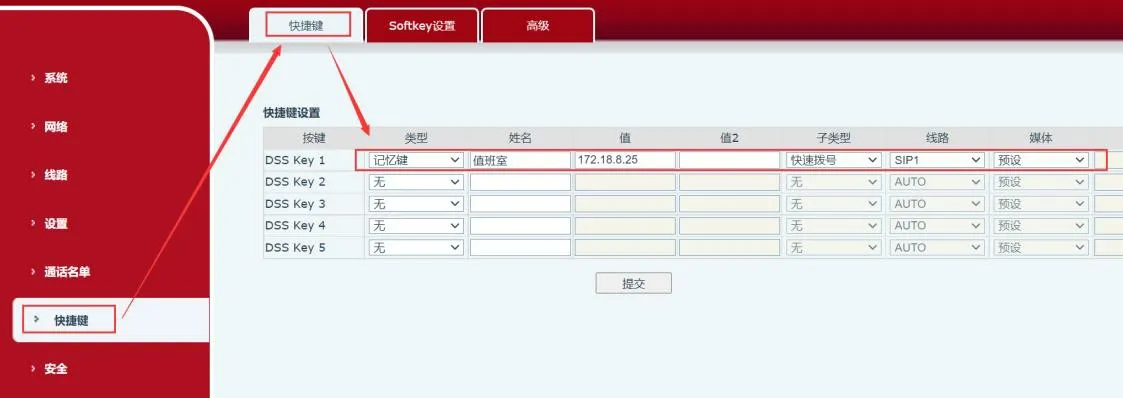

機器のWeb管理画面にログインし、ショートカットキー---ショートカットキー---ショートカットキー設定で情報を入力して送信します。タイプは“メモリキー”を選択し、名前は任意で設定できます。値には相手側機器のIPを入力し、タイプは“スピードダイヤル”を選択します。
対象：i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
入退室管理キーパッドでIPアドレスを入力して発信します。例えば 172.18.8.23 から 172.18.8.5 を呼び出す場合、“.” は “*” キーで代替します。
発信規則を使用するには、機器のWebページで設定する必要があります。以下に設定手順を詳しく説明します。
Webログイン：取得したIPアドレスをブラウザに入力し、ユーザー名とパスワードを入力してログインします（デフォルトは admin）。

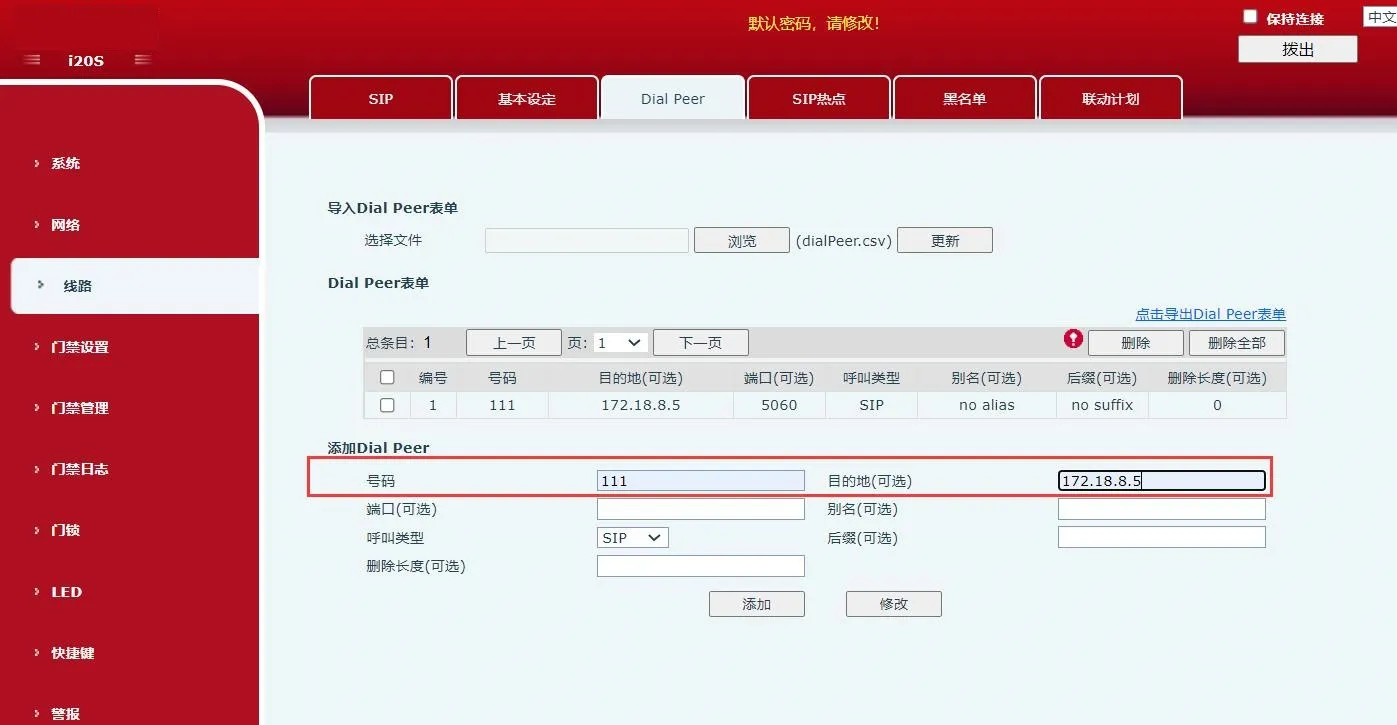

Webにログイン後、“ライン”---“Dial Peer”---“Dial Peer追加”で、下図のように設定します：
①番号：任意設定。ここに入力した番号で元の番号を置き換えて発信します；
②宛先：呼び出す宛先アドレスです。IPアドレスまたはSIPアカウントを入力できます。SIPアカウント方式の場合はSIPアカウント登録が必要です。ここではIPアドレス入力を例にします；
発信規則追加図

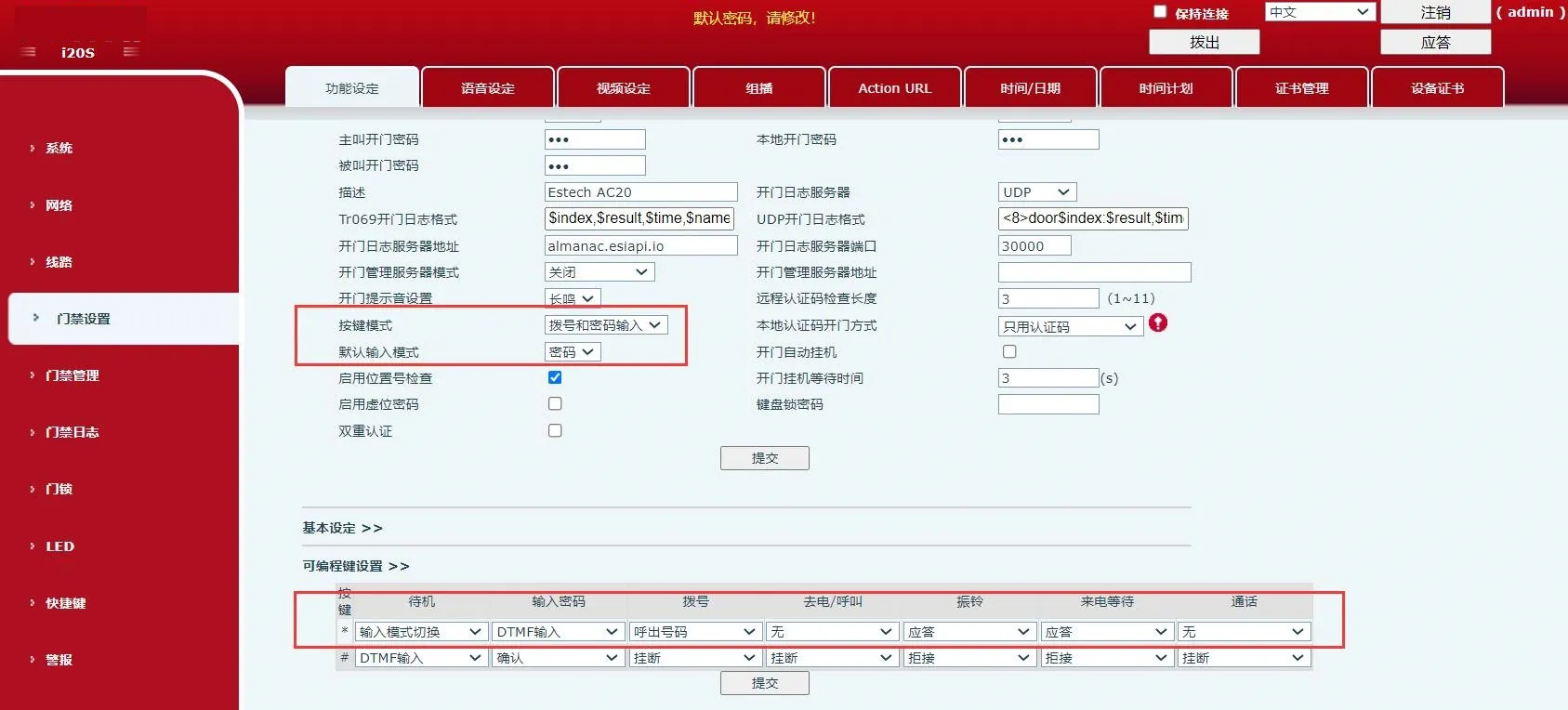

1.“入退室管理設定”---“機能設定”で、下図のように設定します。“一般設定”では以下を設定します：
①“キーモード”を“発信とパスワード入力”に設定します。キー入力を発信とパスワード入力に使用できることを意味します；
②“デフォルト入力モード”を“パスワード”に設定します。デフォルト状態ではキー入力はパスワード認証のみに使用されます；
“プログラムキー設定”では以下を設定します：
“キー*”の待機状態を“入力モード切替”に設定し、“発信”は“発信番号”を選択します；
キー模式とプログラムキー設定図

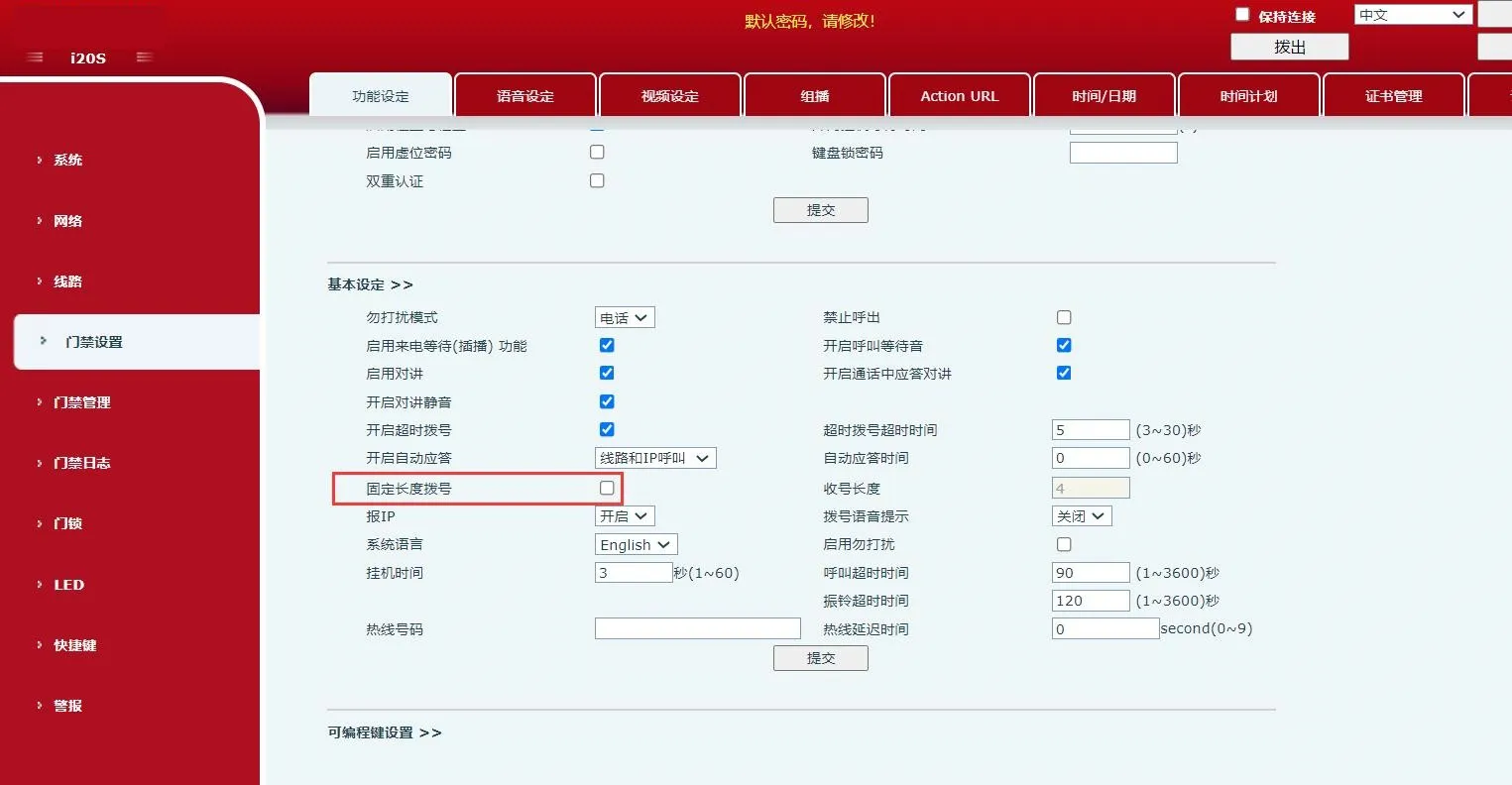

2.“入退室管理設定”---“機能設定”---“基本設定”で、“固定長発信”のチェックを外します。下図参照；
固定長発信設定解除図
3.上記設定完了後、機器キーパッドで“*任意番号*”を入力するとすぐに発信できます。また、“*任意番号”を入力し、3秒待つと機器が自動発信します。この例では“*111*”または“*111”を入力して発信します。
注意事項：

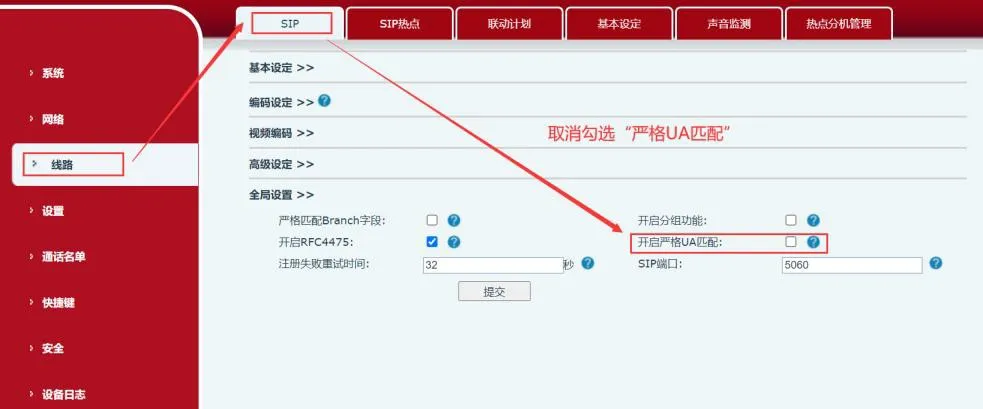

着信側で厳格なUAマッチングを解除し、機器が着信できるようにします。

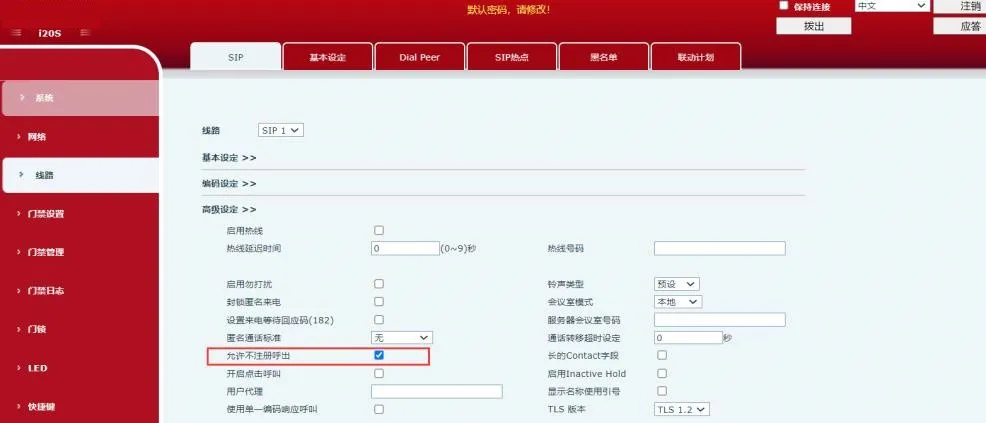

未登録発信を許可する項目にチェックを入れ、登録していない状態でも発信できるようにします。
