デバイスを使用する際、入力ポートにボタンを追加してショートダイヤルしたい場合は、このドキュメントで説明するインストールと設定方法を参照してください。
BHP-SOS11 / BHP-SOS12 / BHP-SOS16 / BHP-SOS18S
① BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18Sデバイス1台、PoEスイッチ1台(またはDC電源)、デバイスをスイッチに接続します。
② 同じスイッチに接続されたデバッグ用コンピュータ1台。コンピュータとデバイス間のネットワーク接続を確保します。
③ デバイスの入力ポートに接続されたボタン1つ。

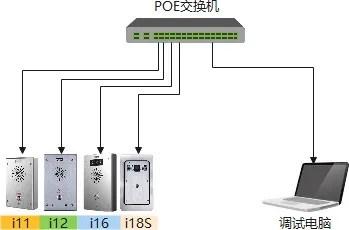

BHP-SOS11/BHP-SOS12/BHP-SOS16/BHP-SOS18Sをスイッチに接続し、コンピュータを同じスイッチに接続して、コンピュータとデバイス間のネットワーク通信を確保します。接続図を図1に示します。
図1

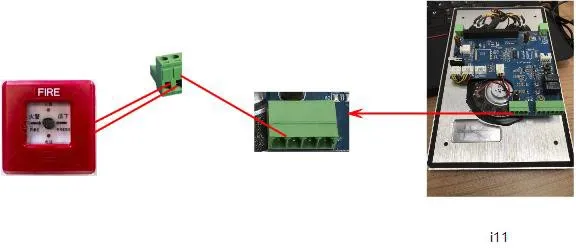

ボタンをデバイスの入力ポートに接続します。図2に示します。
図2

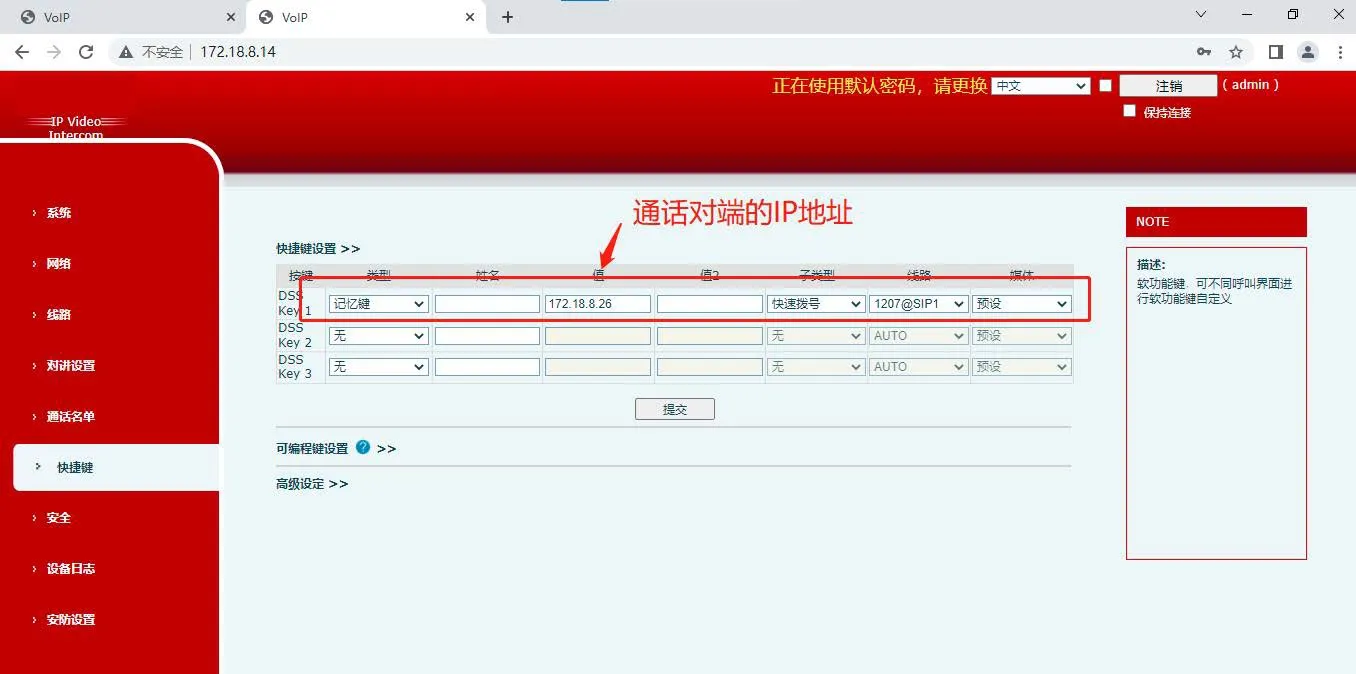

① デバイスのIPアドレスを取得したら、ブラウザにIPアドレスを入力してデバイスのWebインターフェースにアクセスします。次に、ショートカット(DSSKey)ページに移動して設定します。図3に示します。
図3

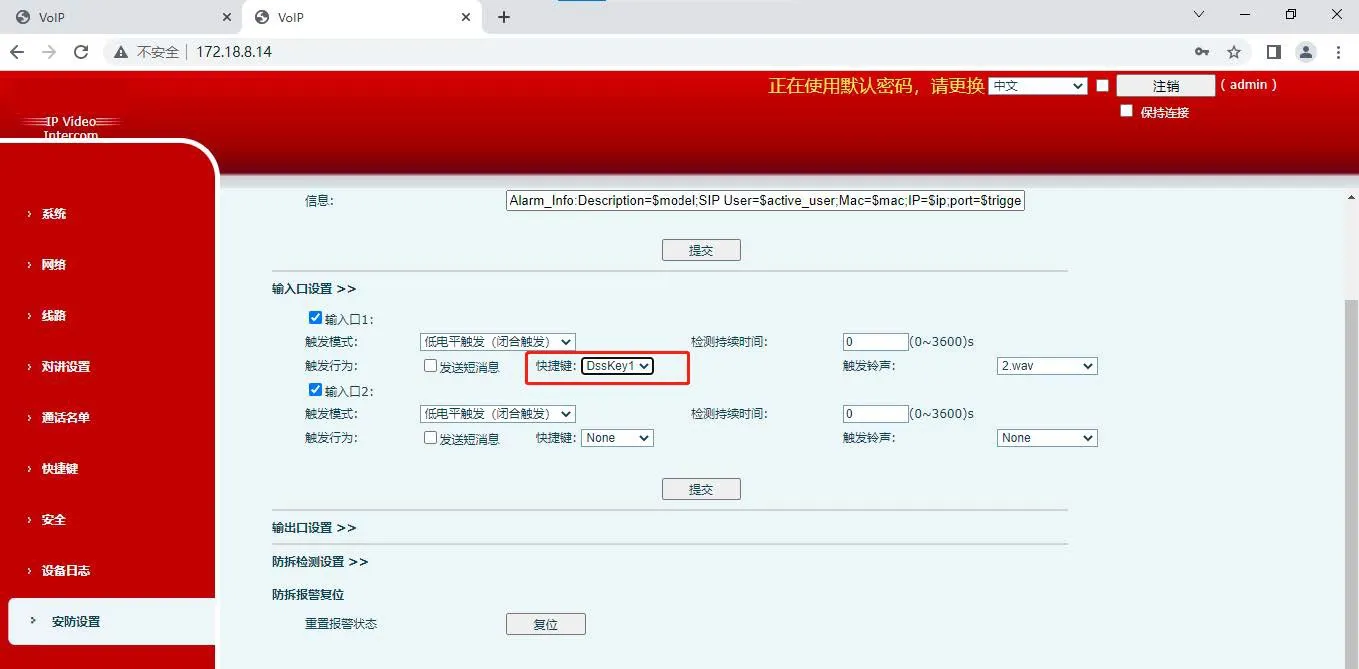

② セキュリティ設定 - 入力ポート設定ページに移動し、接続された外部ボタンがある入力ポートを、図3で設定したショートカット(DSSkey)にバインドします。図4に示します。
図4
